Как установить противотуманные фары на ваз 2107

Как установить противотуманные фары на авто ВАЗ 2107

Яркие фары являются главными помощниками автомобилиста в борьбе с непогодой и вечерними сумерками. Они должны хорошо освещать дорогу, чтобы вы были уверены за рулем даже при самом густом тумане. Но если вам мало света, который дают стандартные фары, рекомендуем установить туманки на ВАЗ 2107 для лучшей видимости. Это можно сделать самостоятельно, не прибегая к помощи специалистов. О том, как правильно производится установка и как нужно выбрать «фонари», мы подробно расскажем ниже.

Что это такое?

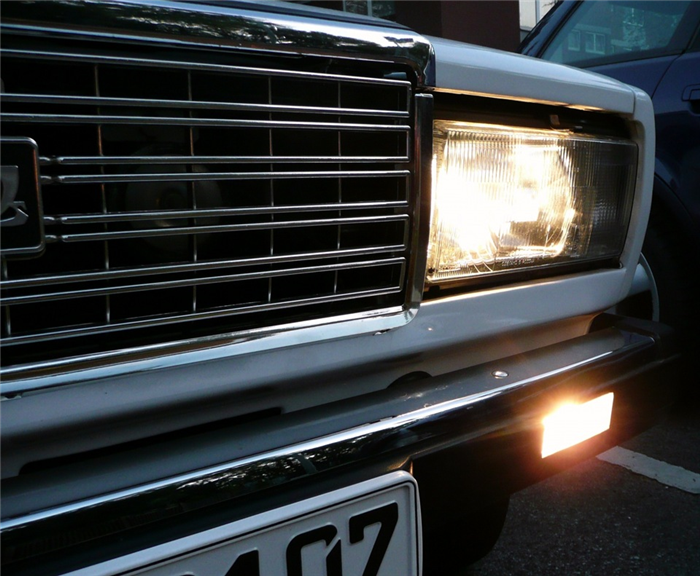

Уже из названия становится ясно, что эти фары были придуманы специально для того, чтобы автомобилисты могли хорошо видеть дорогу при тумане или, например, снегопаде. Дело в том, что они располагаются очень близко к дорожному покрытию, где туман не очень густой. Таким образом, они легко могут пробить его своим светом и улучшить видимость вокруг. Им нестрашны самые неожиданные капризы природы, поэтому тем, кто часто водит машину, они просто необходимы.

Стоит отметить, что такие фары не только усовершенствуют ваш автомобиль, но и сделают его внешне отличающимся от других ВАЗ 2107, так как противотуманки не были задуманы заводом-изготовителем в качестве стандартных элементов на этом авто. Такой тюнинг очень украшает машину и делает ее заметной.

Какие выбрать?

Как мы уже сказали, противотуманки являются не только важной деталью автомобиля, но еще и его украшением. Таким образом, к их выбору надо подойти ответственно.

Сначала определитесь с дизайном и цветом света. Вы можете выбрать круглую форму или квадратную, желтый свет или белый. Широкий ассортимент предлагают такие фирмы как Освар, Wesem, Hella, Catz и Osram.

Ценовая политика этих марок различна, но стоит полагать, будто чем фары дороже, тем они лучше. Обратите внимание, чем больше у нее поверхность, тем ярче она будет светить. Именно поэтому лучше всего выбрать модели самого большого размера из всех представленных в магазине.

Помимо этого, советуем сразу приобрести для них лампочки требуемой категории (H1, H2, H3, H7 или другие) мощностью не более 55 ватт, чтобы не ослеплять водителей встречных машин и не перегревать реле.

Подготовка к работе

После того, как вы купили понравившиеся фары, можно приступить к установке. Материалы, которые нам понадобятся:

  1. Разъем «мама».
  2. Проводка.
  3. Четырехтактное стандартное реле.
  4. Кнопка включениявыключения.

Если есть возможность, то лучше всего приобрести специальный комплект для подключения противотуманных фар на ВАЗ 2107.

Чтобы работать было удобнее, рекомендуем перед началом процесса снять бампер с авто, так как установка противотуманок должна происходить под ним. Обращаем ваше внимание, что по ГОСТу лампы должны быть расположены под фарами ближнего света и не ниже, чем в 25 см от дорожной поверхности.

Рабочий процесс

Выбираем желаемое место и сверлим дрелью дырки под болты, на которых будут крепиться противотуманки. В правой части моторного отсека расположите реле. Его следует подключить к проводу, находящемуся рядом с брызговиком. Теперь подсоедините реле к новым фарам.

Из двух проводов, идущих от левой и правой противотуманки, формируем жгут, чтобы провода не болтались и не мешали. Затем просверливаем три отверстия в бампере, закрепляем жгутик с помощью проволоки.

К бамперу прикручиваем крепления фар, потом ставим его на место. Разбираем фонари и вставляем в них заранее купленные лампочки.

Теперь повесим задние части от противотуманок. Сначала продеваем подведенные провода в левую фару, зачищаем их, обжимаем разъемы. Теперь можно подключить к ним лампочку и собрать ее до конца. Те же действия совершаем с правой, но кроме этого дополнительно обжимаем параллельное питание и жгут на левую противотуманку.

Подключение туманок

Все, необходимые действия следует производить строго по данной схеме.

В конце устанавливаем кнопку включения на приборной панели в салоне авто, а также проверяем, как все работает.

Как вы теперь видите, установка не заняла много времени, а результат превзошел все ожидания.

Установка противотуманных фар

Содержание страницы:

Зачем нужны противотуманные фары на ВАЗ 2107?

Головное освещение на автомобиле спроектировано в расчете на ясную погоду, поэтому во время сильного дождя или тумана его эффективность сильно падает. Световой луч отражается от капель воды в воздухе и образует «подсветку», от которой кажется, что перед машиной стоит «белая пелена». В этой ситуации помогает свет противотуманных фар, равномерно освещая дорогу и обочину перед машиной. «Противотуманки» направляют световой поток ниже, чем стандартные фары. Слой тумана у самой земли менее плотный, поэтому происходит своеобразная подсветка под туман, не создающая эффекта «белой пелены».

Кроме того, противотуманные фары дают более широкий световой луч, что помогает маневрировать в темное время суток во дворах, на извилистых дорогах и позволяет видеть происходящее за обочиной или бордюром.

Чтобы обеспечить эффективность освещения, верхняя световая граница противотуманных фар выполняется предельно резкой. Угол рассеивания по вертикали не превышает 5 градусов, зато по горизонтали угол луча составляет 60 градусов. Отражатель выполнен так, что максимальная интенсивность света приближена к верхней световой границе луча.

Читать еще:  Как проверить катушку ваз 2107 инжектор

Крайне важна правильная регулировка «противотуманок». Небольшие отклонения приводят сужению границы видимости и ослеплению водителей встречных транспортных средств. Регулировка противотуманных фар проводится на специальном стенде аналогично фарам ближнего света. Световой поток устанавливается ниже, чем у штатных автомобильных фар.

Противотуманные фары – автомобильные осветительные приборы, имеющие собственный влагозащищенный корпус. Они монтируются в специальных отверстиях бампера автомобиля или подвешиваются на нем. Встроенные противотуманные фары выигрывают в аэродинамическом и стилистическом смысле, однако конструкция автомобиля ВАЗ предполагает возможность установки лишь навесных «противотуманок».

Желтый цвет некоторых противотуманных фар не играет никакой роли для эффективности обеспечения видимости в условиях тумана, которая зависит лишь от фокусного расстояния отражателя и мощности лампы.

Установка противотуманных фар на ВАЗ 2107 позволяет не только улучшить видимость в сложных погодных условиях, но и тюнинговать свою «классику», придав ей индивидуальные черты. Дополнительные низкопосаженные фары весьма неплохо смотрятся на автомобиле, особенно в темное время суток. Машина с «противотуманками» выглядит более привлекательно. Разумеется, это дело вкуса.

И так, как же самостоятельно установить противотуманные фары на ВАЗ 2107 и осуществить их подключение к бортовой сети автомобиля.

Инструменты и материалы

Для установки и подключения «противотуманок» понадобятся:

  • Дрель.
  • Разъемы типа «мама».
  • Стандартное реле (как на фарах или сигнале).
  • Переключатель.
  • Немного навыков и свободного времени.
  • Саморезы по металлу.
  • «Противотуманки»

Порядок установки противотуманных фар

  1. Произвести снятие бампера (это облегчит дальнейшие работы).
  2. Проверить работоспособность противотуманных фар «прозвонкой» или подключив их к аккумулятору автомобиля.
  3. При помощи дрели просверлить отверстия, к которым будут крепиться «противотуманки» ВАЗ 2107. Расстояние между центром противотуманной фары до проема под номерной знак в бампере должно составлять около 15 см. В этом случае фары будут разнесены достаточно далеко и им не будут мешать детали кузова.
  4. Проложить провода электропроводки от противотуманных фар к месту установки электромагнитного реле управления. Линия проводов проходит под брызговиком возле аккумулятора, через трубу и «клык» бампера до места крепления правой противотуманной фары. Такая компоновка оптимальна при расположении управляющего реле справа под капотом. В других случаях можно использовать другие пути прохождения провода.
  5. Просверлить отверстия по пути прохождения жгута проводов, соединяющих левую и правую «противотуманки».
  6. Закрепить жгут проводов, используя медную проволоку или специальные пластиковые хомуты.
  7. Смонтировать крепления противотуманных фар на бампере.
  8. Установить бампер на автомобиль.
  9. Разобрать противотуманные фары, закрепить заднюю часть на креплении и завести в нее провода питания.
  10. Зачистить кончики проводов и закрепить на них разъемы методом обжима.
  11. Собрать противотуманные фары в установленном порядке.

Подключаем «противотуманки» на ВАЗ 2107

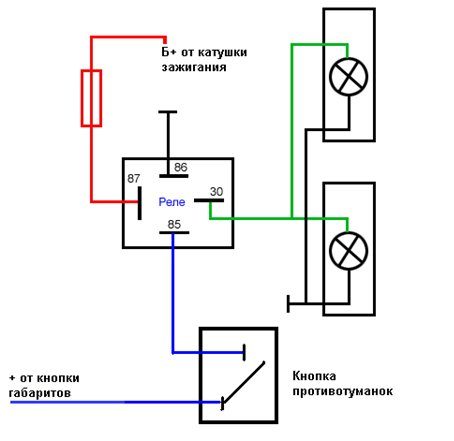

Схема подключения противотуманных фар стандартна. Единственная особенность – напряжение на управляющее реле должно подаваться лишь после включения стояночных огней. Это не позволит оставить «противотуманки» включенными при выключении габаритов.

Выключатель можно установить в стандартное место на «торпеде», сняв заглушку (если таковое имеется) или в любом доступном с водительского места.

В завершение стоит проверить работоспособность противотуманных фар и, при необходимости, произвести регулировку направления светового луча. После этого можно убирать инструмент – работа завершена.

Установка противотуманок ВАЗ 2107 своими руками

Автор: ides · Опубликовано 12.07.2016 · Обновлено 12.07.2016

Противотуманные фары (ПТФ) позволяют водителю побороть плохую видимость из-за тумана, дождя или снега. Чем грозит автомобилисту плохая видимость я думаю, говорить не стоит, это и так понятно. В принципе, противотуманки не нуждаются в представлении, о них знают практически все водители, ну разве что женщины-водители не будут в курсе, что это и «с чем его едят». В принципе оно им и не надо, поскольку я сомневаюсь, что они будут заниматься их покупкой и установкой.

Моя сегодняшняя статья будет полезна тем, кто собирается установить противотуманки на ВАЗ 2107 своими руками.

Установка противотуманок — довольно популярный способ не только улучшить видимость, но и сделать тюнинг своей «Классике». Дополнительные две фары расположенные близко к дорожному просвету смотрятся неплохо, а в вечернее время ваш автомобиль могут даже перепутать с иномаркой ? Шучу, конечно, хотя доля правды в этом есть, машина действительно становится более привлекательной, лично для меня…

Как я уже говорил, мы поговорим о том как установить, а также подключить противотуманки ВАЗ 2107. Итак, что вам для этого нужно?

  • Дрель.
  • Разъем «мама».
  • Метров пару проводки.
  • Обыкновенное четырехтактное реле (можно взять из сигнала или фары).
  • Кнопка вкл/выкл.
  • Прямые руки и немного свободного времени.

    Установка противотуманок на ВАЗ 2107 своими руками

    1. Для того чтобы работать было легче рекомендую снять бампер.

    2. Новые противотуманки WESEM решил ставить в места установки штатных.

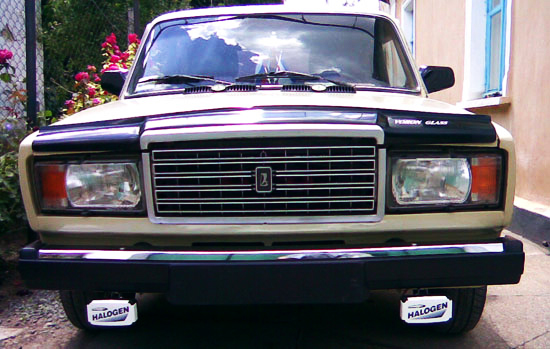

    3. Используя дрель, просверлите дырку под болт крепления противотуманки. Я обозначил оранжевой линией на фотографиях расстояние от середины противотуманки до проема под номер, там выходит порядка 15 см. Такое расстояние будет, на мой взгляд, наиболее оптимальным, ничто не будет ни чему мешать.

    Читать еще:  Здт на ваз 2109 своими руками

    4. На моем авто реле питания фонарей расположено справа под капотом, учитывая эту особенность я решил провести питание сначала под брызговиком возле аккумулятора, затем через трубу и так называемый «клык» крепления бампера. В итоге проводка вышла как раз возле места крепления правой противотуманной фары.

    5. Теперь нужно просверлить три отверстия по ходу жгута из двух проводов, который соединяет правую и левую ПТФ.

    6. После прикрутите этот жгут, используя кусок медной проволоки.

    7. Теперь можно смело устанавливать бампер на свое место, предварительно прикрутив крепления фонарей.

    8. Разберите фонари и установите лампочки на своим места.

    9. Повесьте заднюю часть фонаря на крепление и запустите в нее выведенную проводку.

    10. Далее нужно зачистить и обжать разъем и подключать лампочку к разъему.

    11. Соберите фару в обратном порядке.

    Если с левой противотуманкой все получилось, то можете приступать к установке правой. Все делается по тому же самому принципу, единственный момент — не забудьте параллельно обжать жгут и питание на левую ПТФ.

    Подключение противотуманок ВАЗ 2107

    1. В принципе, особо расписывать нечего, схема вполне стандартная, единственное — в моей машине на кнопку подается 12V лишь при включении габаритов.

    2. У меня стоит торпеда от «пятерки» борода от ВАЗ 2107, так что свободного места более чем… Если хотите можете придумать что-то свое.

    Итак волнующий момент — проверка работоспособности. Если у вас как у меня — все функционирует, можете радоваться и смело собирать инструмент. Возможно по завершению потребуется регулировка фар.

    Данный опыт демонстрирует в очередной раз, что не стоит бояться, нужно смело брать и делать, так установка противотуманок на ВАЗ 2107 не так страшна, как может показаться на первый взгляд. Результат вас приятно удивит, вечером все смотрится довольно красиво, в туман все прекрасно видно, видимость хорошая, поэтому время и деньги не были потрачены зря. Спасибо за внимание, надеюсь статья вам пригодится. До новых встреч на сайте ВАЗ Ремонт.

    Ставим туманки на ВАЗ-2107

    Отечественный автомобиль марки ВАЗ 2107 с завода не оснащается противотуманными фонарями, которые служат не только для того, чтобы во время тумана освещать дорогу и обозначить свое транспортное средство. Многие автомобилисты стремятся установить дополнительные фары с той целью, чтобы повысить эффективность освещения дорожного полотна в дополнение к основному свету. Если с завода противотуманки на ВАЗ 2107 не устанавливаются, то их можно установить самостоятельно. Сделать это несложно, а с такой задачей сможет справиться даже малоопытный водитель. В материале рассмотрим, как осуществляется установка противотуманных фар на ВАЗ 2107, какие ПТФ лучше выбрать, и как правильно их подключить.

    Особенности противотуманок

    Всем автовладельцам “семерки” известно, что основной свет этого автомобиля дотягивает до среднего уровня, но некоторым водителям этого недостаточно. Особенно пугает обстановка, когда идет дождь: в такие моменты дорожное полотно не видно вовсе, поэтому и приходят мысли о том, каким образом повысить освещение дороги.

    Основным предназначением противотуманок является возможность приемлемого освещения дороги во время тумана, что достигается благодаря близкому их расположению к дороге. Многие автовладельцы устанавливают доп-свет рядом с основным, что является неправильным. Для того чтобы туманки выполняли свои функции правильно, их нужно ставить как можно ближе к земле, в нашем случае в передний бампер, или еще лучше под ним. Это связано с физическими особенностями тумана(ближе к земле его практически нет, и там свет проходит гораздо дальше). Если поставить противотуманки хорошего качества, то можно заметно улучшить обзор из авто в непогоду.

    Помимо того, что противотуманки повышают безопасность и комфортность вождения автомобиля ВАЗ 2107 в непогоду, так они еще и украшают дизайн отечественных “Жигулей”. Полезное оснащение автомобиля позволяет провести небольшой, но очень приятный тюнинг.

    Установка и подключение доп. фар одинаково для карбюраторных и инжекторных моделей 2107.

    Что выбрать для установки?

    Прежде чем установить противотуманные фары на ВАЗ 2107, необходимо их приобрести. Какие же лучше выбрать? На сегодня существует большое разнообразие не только фирм производителей, но еще и форм и дизайна дополнительных фар.

    На ВАЗ 2107 рекомендуется устанавливать противотуманки прямоугольной формы, что позволяет органично вписаться в угловатый дизайн авто. Кроме того, туманки могут светить как белым, так и желтым светом. Желтый свет вовсе не означает, что это слабые по мощности лампочки. Дело в том, что желтый свет как раз таки гораздо лучше белого справляется с освещением дороги во время тумана и дождя. Никакой другой оттенок так хорошо не освещает дорожное покрытие в непогоду, как желтый.

    Что касается фирмы, то выбирать можно из любых моделей: Oswar, Osram, Hella, Wesem. Обратите внимание и на стоимость, так как дешевые противотуманки имеют некачественную оптику, от которой зависит качество света. При покупке противотуманок не забудьте приобрести лампочки соответствующих цоколей и мощностей.

    Читать еще:  Крепление мотора ваз 2110

    Что потребуется для установки противотуманок самостоятельно

    Помимо комплекта противотуманных фар, потребуется также следующий перечень материалов:

    • провода;
    • реле;
    • кнопка включения;
    • разъемы “мама”;
    • предохранители.

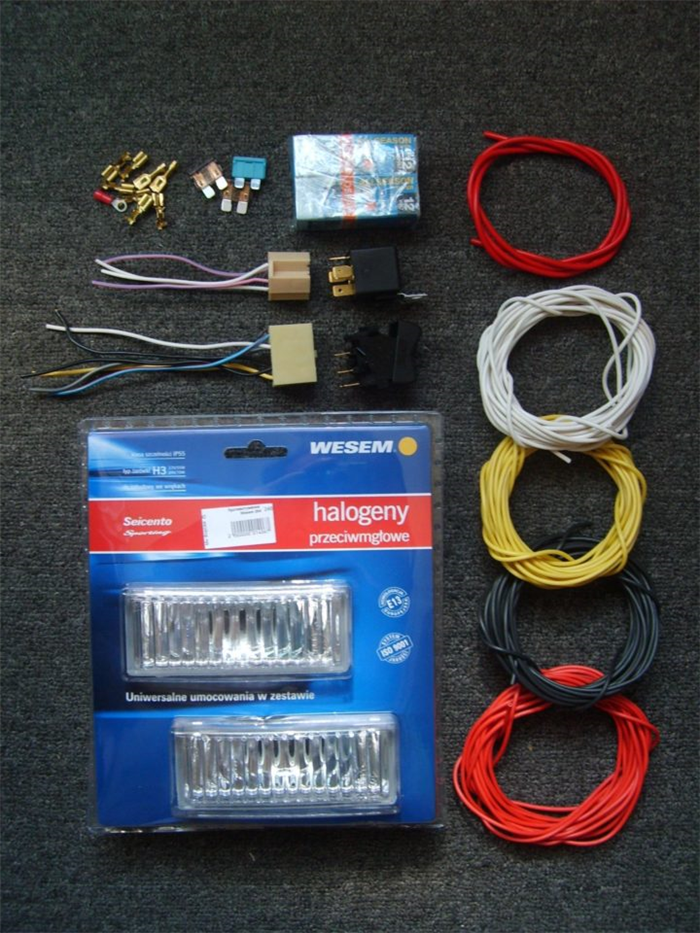

    Ниже представлено фото, на котором изображен весь перечень материалов, необходимых для установки туманок.

    Можно приобрести специальный комплект для установки противотуманок для ВАЗ 2107, который так и называется. Важно также учитывать, что по ГОСТу, дополнительное освещение дорожного полотна должно быть установлено на автомобиле ниже основных фар, но при этом не ниже, чем в 25 см от дороги.

    Важно знать! На ВАЗ 2107 фары рекомендуется врезать в бампер, так как именно на этом месте соблюдается ГОСТ. Можно установить их ниже бампера, но при этом расстояние до дороги составит меньше, чем 25 см.

    Особенности установки противотуманок

    Начинать можно с любой стороны: кто-то устанавливает сразу фары, а кому-то удобнее монтировать электропроводку. Для начала требуется снять бампер, даже если вы будете монтировать фары на него. Необходимо также снять бачок омывателя, что значительно облегчит дальнейшие действия и, конечно же, снять клемму “минус” с АКБ. Далее необходимо выполнить следующие действия:

    1. Для начала требуется установить реле. Расположить его рекомендуется под капотом на правом брызговике. Для монтажа потребуется один саморез.
    2. Под торпедой автомобиля необходимо найти клеммную колодку Ш9. В колодку нужно вставить предварительно обжатый конец провода, который затем провести к правой противотуманке.
    3. В колодку вставляется еще один обжатый провод, который вторым концом выводится на реле, а точнее на его контакт “87”.
    4. Колодку Ш9 можно вернуть на место. Теперь потребуется отыскать колодку Ш11, которая имеет желтый цвет. В контакт номер 8 необходимо вставить еще один предварительно обжатый провод. Второй конец данного провода следует соединить с реле (86 контакт). Колодка возвращается обратно.
    5. Теперь следует отыскать красную колодку Ш6. В этой колодке нужно найти одну свободную ячейку (она имеет номер 8), после чего воткнуть в нее еще один обжатый провод. Второй конец провода соединить с контактом реле номер 30. Колодку возвращаем на место.
    6. Следующая колодка, которая потребуется, имеет зеленый окрас или номер Ш7. В зеленую колодку на место номер 1 нужно воткнуть еще один обжатый провод, второй конец которого вывести к левой туманке.
    7. Оставшийся контакт на реле (85) требуется прикрутить к “массе” автомобиля. Контакт должен быть хороший, иначе система работать не будет.
    8. На следующей стадии необходимо проложить проводку к самим противотуманкам. Сделать это несложно, но укладывать лучше в тех местах, где проходит штатная линия проводов.
    9. Теперь приступаем к монтажу фар. Их можно врезать в бампер, но для этого потребуется вырезать пластиковое основание. Можно также закрепить их на бампере снизу. Второй вариант считается не по ГОСТу, но так делает большинство. К тому же свет, который получается в итоге, ничем не хуже чем, если бы противотуманки располагались в бампере. Для монтажа противотуманок необходимо отметить место их установки, после чего просверлить или прорезать отверстия.
    10. Когда вся основная работа по монтажу проводки, реле и фар, проделана, можно приступать к подключению противотуманок.

    Важно не забыть! Перед тем, как монтировать фары, нужно установить в них лампочки, если они отсутствуют.

    Подключение схемы противотуманок

    Самый интересный момент – это как подключить противотуманки? Для человека, который дружит с электротехникой, данный вопрос не составит труда, но реально ли подключить противотуманки самостоятельно? Конечно, реально. Схема подключения противотуманных фар представлена ниже.

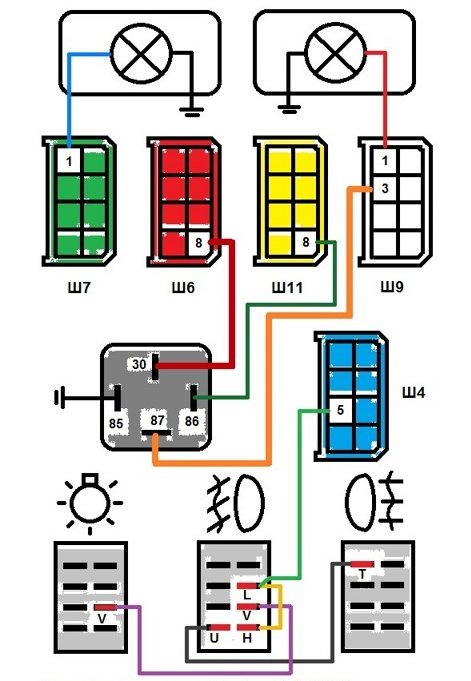

    На схеме отображены наши колодки по цветам, на которых отображены провода. Теперь нам необходимо установить предохранители, которые будут защищать противотуманки от перегрузок. Для этого необходимо открыть крышку монтажного блока, после чего через предохранитель F1 пустить основное питание. Установленный на месте F1 предохранитель рекомендуется заменить на 15А. На место F3 и F4 установить предохранители по 7,5А, которые будут питать каждую фару по отдельности.

    Теперь остается дело за малым. Необходимо установить кнопку, к которой провести провода и подключить их по схеме, представленной выше. Если схема, которая представлена выше, достаточно сложная, то можно сделать подключение вот по такой схеме:

    Данная схема очень проста, и по ней нет необходимости мучиться с клеммными колодками. Все просто и ясно. Один контакт на реле от ПТФ, один контакт реле подключаем к питанию габаритных огней через кнопку включения, а через еще один подаем питание на реле от АКБ через предохранитель на 10А. После этого можно осуществить включение ПТФ и любоваться своей работой. Стоит отметить, что подсоединение по первой схеме наиболее правильное. Если выйдет из строя один предохранитель, то будет работать вторая противотуманка. В любом случае, как сделать, решать вам, а вся необходимая информация прямо перед вами.
