Особенности замены внутренней и наружной ручки двери в Лада Гранта

Переднеприводная комплектация Лада Гранта производится Волжским автозаводом с 2011 года. Модель пришла на смену классической линейке Лада Самара и Калина в кузове седан. Автомобиль относится к классу бюджетных, пользуется популярностью у отечественных автомобилистов.

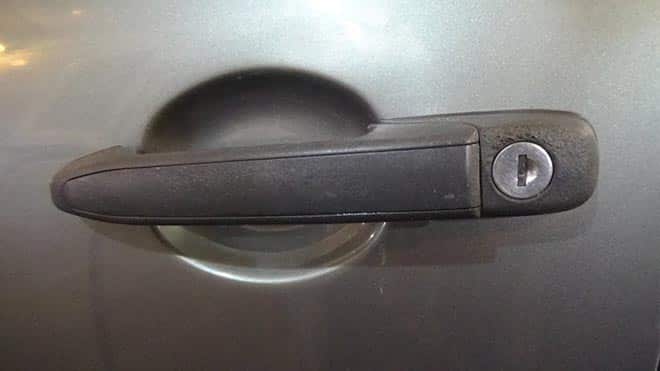

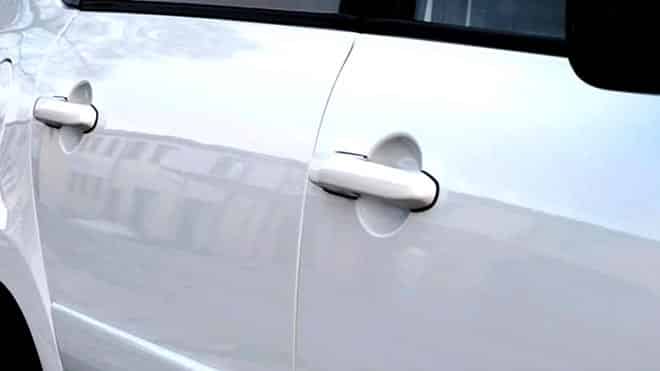

Наружная ручка двери Гранта не относится к числу частых расходников. Проблемы с заклиниванием механизма открывания-закрывания наблюдаются у 30% автомобилей, возраст которых больше 5 лет.

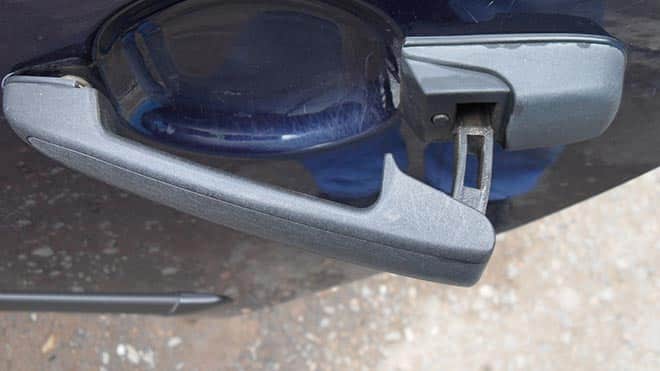

Причины неисправности

Если сравнивать частоту поломок, то ручка задней двери Лада Гранта выходит из строя в два раза реже, чем аналогичная деталь на передних дверях. Основные причины поломки:

1. Износ рычага. Через 3–4 года эксплуатации запчасть изнашивается, лакокрасочное покрытие трескается, царапается, портится внешний вид автомобиля.
2. Механический дефект внутренней или внешней накладки. Причиной этого может быть небрежное обращение или неаккуратное вождение.
3. Некачественный материал изготовления. Проблема встречается в тех случаях, когда владелец автомобиля в целях экономии приобретает не сертифицированное изделие неизвестного производителя для замены оригинальной детали. В результате рычаг ломается или деформируется через несколько месяцев.
4. Поломка личинки замка открывания.

Владельцы модели Лада Гранта седан 2018 года предпочитают проводить тюнинг автомобиля и менять штатные запчасти на реплики сразу после покупки ТС. Заводская недоработка приводит к тому, что штатная деталь начинает болтаться и плохо открывается через несколько недель.

Выбор внутренней и наружной детали

Выбирая наружные и внутренние элементы кузова, необходимо проверять продукцию на соответствие каталожным номерам в официальных представительствах или магазинах ВАЗ. Запчасти на Лада Гранта имеют массу подделок на рынке, такие детали быстро ломаются и выходят из строя.

Кроме штатных заводских ВАЗовских рычагов в продаже можно встретить современную модель евро ручки. Они очень удобны для естественного хвата, материал изготовления имитирует шагрень.

Два российских завода – «Тюн-авто» (г.Тольятти) и «Рысь» (г. Санкт-Петербург) начали производить евро ручки для автомобилей ВАЗ, в т. ч. для Лады Гранта. Запчасти надежные, устанавливаются в штатные места без дополнительных доработок и имеют разный дизайн. Стоимость модернизированных евро ручек составляет до 1500 руб. за комплект. Каталожные номера на оригинальные комплектующие от производителя ДААЗ:

1. 2190-6105181 ― ручка ВАЗ-2190 двери Гранта передняя внутренняя левая.
2. 2190-6105180 ― передняя внутренняя правая.
3. 1118-6105150, артикулы доп.: 11180610515000 ― ВАЗ-1190 наружная передняя правая.
4. 1118-6105151, артикулы доп.: 11180610515100 ― наружная передняя левая.

Дверные ручки, как и запорные механизмы на Лада Гранта, взаимозаменяемы с базовой версией Лада Калина.

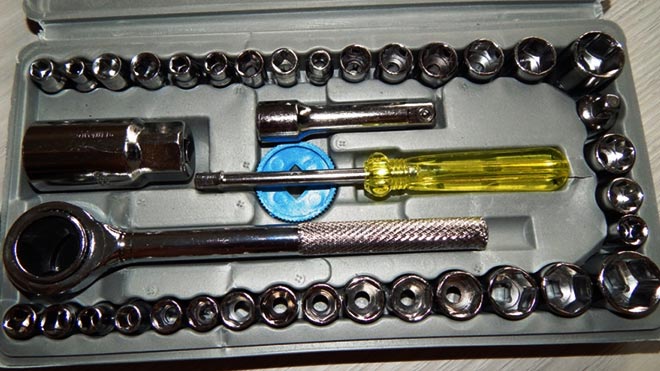

Инструменты и расходные материалы

Переустановку, ремонт детали можно сделать в гараже, для работы потребуется следующий инструмент и расходный материал:

• Набор автомобильных ключей.
• Комплект головок, трещеток и воротков.
• Набор специальных инструментов из пластика.
• Линейка для открывания двери автомобиля Лада Гранта.
• Отвертки с крестообразным и плоским наконечником.
• Смазка антикоррозийная WD-40.
• Смазка Литол.
• Ветошь.

Работы не требуют специального навыка, водителю достаточно аккуратно проводить демонтаж и установку новых деталей по нашей инструкции.

Процесс замены внутреннего рычага двери

Внутреннюю ручку придется снимать не только в том случае, если поломалась деталь. Демонтаж необходим при замене обшивки, установке дополнительной шумоизоляции, при ремонте стеклоподъемника. Чтобы полностью заменить внешнюю облицовку ручки и внутренний рабочий механизм, потребуется снимать обшивку с двери. Порядок замены детали по шагам:

1. Отсоединить минусовые клеммы от аккумулятора.
2. Отвернуть 3 винта-фиксатора обшивки, расположенных в нижней части.
3. Снять пластиковую заглушку, поддев ее отверткой.
4. Отвернуть винт, расположенный в средней части обшивки двери.
5. Убрать саморезы, расположенные в нише подлокотника, и два, которые удерживают крепеж рукоятки.
6. Вставить отвертку с плоским наконечником, обмотанным тряпкой или пластиковым клином из специального набора инструментов между обшивкой, металлическим каркасом двери.
7. Аккуратно оттягивая отвертку или клин, отстегнуть все клипсы, фиксирующие обшивку.
8. Немного отвести панель от каркаса и разъединить колодку с проводами от рычага блокировки замка. Отсоединить провода электропривода стеклоподъемников.

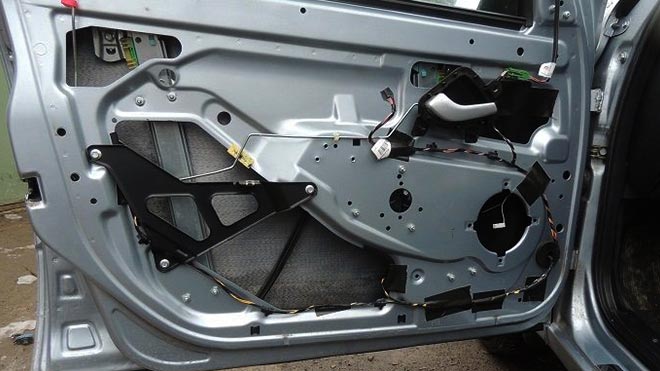

9. Снять обшивку двери.

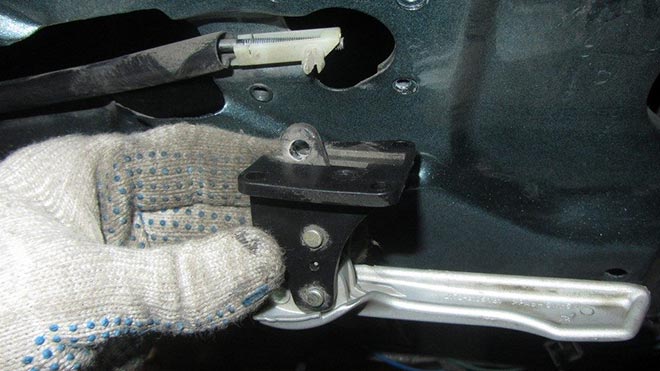

10. С помощью крестовой отвертки отвернуть винт крепления основания к внутренней панели двери, вытащить загнутый конец тяги из отверстия рычага внутренней ручки.
11. Снять внутреннюю ручку.

Установить новую ручку можно в обратной последовательности, учитывая при этом, что передняя лапка основания детали должна зайти за край технологического отверстия во внутренней панели.

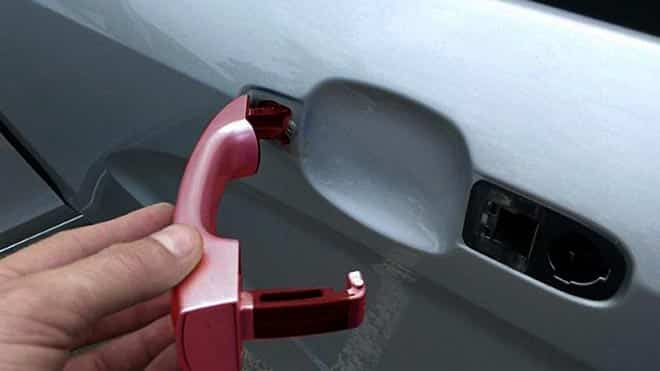

Процесс замены наружной ручки

Наружная ручка двери автомобиля Лада Гранта снимается не только для замены, но и в случае, если требуется провести ремонт личинки замка, смазать или откорректировать работу запирающего механизма. Порядок выполнения работ по шагам:

1. Открыть переднюю дверь.
2. Демонтировать обшивку.

При работах, связанных с переустановкой элементов обшивки, рекомендуется приобрести дополнительные клипсы, стоимость одного фиксатора до 3 руб. В процессе ремонта крепежи могут

сломаться, детали относятся к ширпотребу, имеют плохой фиксирующий зажим или жесткую юбку.

Все работы с механизмами замков, демонтажем ручек снаружи, внутри, переустановкой обшивок проводятся только при отключенном аккумуляторе.

Ремкомплект

Ремкомплекты на автомобиль Лада Гранта имеют следующие артикулы и цены:

• задняя правая ДААЗ – 1118-6205150, цена – 450 руб.
• задняя левая ДААЗ – 1118-6205151, цена – 450 руб.
• передняя левая ДААЗ – 1118-6105151, цена – 505 руб.
• передняя правая ДААЗ – 1118-6105150, цена – 505 руб.

• задняя левая LADA – 2190-6205181, цена – 145 руб.
• задняя правая LADA – 2190-6205180, цена – 145 руб.

Кроме оригинальных ремкомлектов можно использовать запчасти с аналогичных моделей линейки ВАЗ, колпаки, рычаги, крепежи, фиксаторы, тяги, личинки замков.

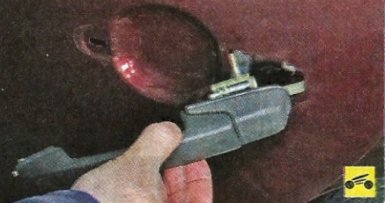

Как снять наружную ручку двери на Лада Гранта и Калина

Снятие внешней ручки двери выполняют для ремонта ее механизма, замены личинки (механизма выключателя) или замены ручки на новую. Двери у автомобилей Lada Granta и Kalina одинаковые, поэтому процесс снятия наружных ручек дверей выполняется аналогично.

Потребуется: ключ «на 8», отвертка с плоским и крестовым лезвием, снять обшивку двери.

Ручка передней двери

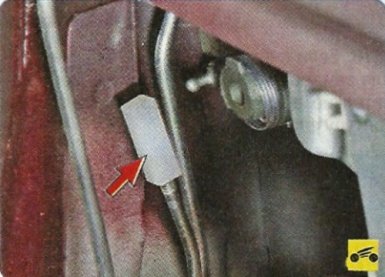

1. Вывести из зацепления пластиковый наконечник тяги с рычагом выключателя замка (поддеть отверткой).

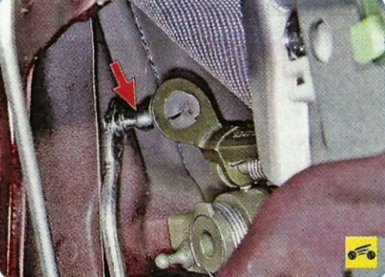

2. Отсоединить от рычага наружной ручки тягу привода замка (поддеть отверткой).

1. Вывернуть гайку переднего крепления ручки.

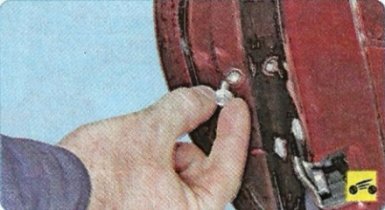

2. Вывернуть болт заднего крепления ручки.

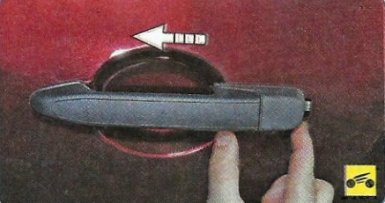

3. Снять наружную ручку из двери (потянуть ее по направлению движения автомобиля).

При необходимости замены механизма выключателя (личинки замка) отожмите фиксатор цилиндра замка (плоской отверткой).

Ручка задней двери

1. Вывернуть гайку переднего крепления ручки.
2. Вывернуть болт заднего крепления ручки.
3. Снять наружную ручку из двери (потянуть ее по направлению движения автомобиля).

Процесс также показан на видео:

Напомним, если двери на вашем автомобиле стали плохо закрываться или открываться, возможно нужно отрегулировать замки.

Как правильно выполнить замену ручки на задней двери в Ладе Гранте

Замена ручки задней двери Лада Гранта показана при поломке или износе. В других ситуациях желание поменять этот предмет у водителя могут вызвать царапины или микротрещины на детали, которые портят внешний вид салона. Если в случае пассажирских конструкций смене подлежит только рукоять, то в водительской двери потребуется менять еще и замок, который отмыкает дверцу. Иногда замена открывающего механизма необходима из-за того, что личинка замка испорчена злоумышленником.

Дверные конструкции у Лады модификаций Granta и Kalina – идентичны, поэтому демонтаж ручек проводится аналогично.

Что склонно ломаться в механизме

Иногда разборка происходит только для того, чтобы подтянуть крепления. Также демонтировать открывающий механизм приходится, если его работа проходит некорректно. Основные причины и варианты поломок:

1. Появился дефект после ДТП.
2. Деталь плохо закрывает или открывает дверцу. Наблюдается недостаточное сцепление с кузовной частью.
3. На изделии появились микротрещины, царапины, потертости.
4. Обнаружена поломка внутренних элементов. Если при визуальном осмотре не обнаружено дефектов, придется раскручивать рукоять, чтобы убедиться в том, что все дело в креплениях.
5. В случае с водительской дверцей, где в ручке находится замок, причиной демонтажа является попытка взлома.

Не менее веская причина: выход из строя наружного манипулятора открывания дверей. Важно понимать, что пластик, из которого сделано изделия, не столь долговечен, как другие элементы. Он может просто треснуть из-за сильного нажатия на рукоять.

Возможен ли ремонт

Все детали со временем изнашиваются. Иногда достаточно разобрать, заменить сломавшийся крепеж и продолжать эксплуатировать ручку. Чтобы сделать это, достаточно отверткой снять декор и открутить два болта: внутри и снаружи. Ремонт невозможен, если ручка обломлена или на ней появился скол, трещина.

Замена наружной рукояти

Чтобы понять, как снять ручку двери на Гранте, достаточно изучить нашу инструкцию. Из инвентаря пригодится: крестообразная отвертка, торцевой ключ и нож. Пошаговое проведение работ:

1. Демонтируются декоративные накладки. Снимаются пластиковые защелки, потом с помощью ножа подцепляется край обшивки.
2. Рукоять закрепляется гайкой и болтом с внутренней и внешней части. Сначала откручивается крепежный элемент впереди, потом сзади.
3. С замыкающего механизма снимаются упорные тяги, уплотнители.
4. Извлекается изделие. Для этого придется немного потянуть рукоять.
5. Перед установкой осматривается место крепления, удаляется грязь и пыль.

Сборка проводится в обратном порядке.

Замена внутренней детали

Замена внутренних ручек на задней двери Гранты немного отличается от демонтажа наружной детали. Внутренний элемент имеет больше креплений и частично скрыт декоративной обшивкой. Алгоритм действий:

1. Демонтируется облицовка. Чтобы вытащить ее, необходимо поддеть край. Для этого используется тонкий край отвертки или острый нож.
2. Раскручивается задняя дверная карта. Внутри находится тяга, которую важно отсоединить.
3. Чтобы убрать остатки отломленного открывающего устройства, выкручиваются крепления. Снимается ручка, монтируется новая деталь.

Перед установкой проводится чистка внутренней ниши. Сделать это можно спиртовым настоем или моющим средством.

Порядок снятия ручки водительской дверцы

Ответить на вопрос о том, как снять ручки двери Лада Гранта со стороны водителя немного сложнее. Важно учитывать, что в этом пластиком предмете установлен замок, поэтому причина неисправности механизма может быть связана с поломкой личинки. Понадобится отвертка с крестом, ключ на 8 и нож. Основные шаги по демонтажу:

1. Выкручиваются крепежные фрагменты с верхней и внутренней стороны.
2. Отключается тяга. Извлекается рукоять. Если требуется замена личинки, то отжимается фиксатор цилиндра замка. Его легко снять с помощью простой отвертки.
3. Устанавливается новая сердцевина после предварительного извлечения личинки. Для этого пластиковый наконечник тяги с рычагом выключателя замка выводится из зацепления отверткой.
4. Деталь фиксируется болтами с двух сторон и затягивается.

Замена ручки передней двери на Ладе Гранте. Самостоятельная регулировка зазора замка

Ручка замка передней двери чаще всего подлежит замене в случае ее механического повреждения, деформации. С процессом демонтажа справится каждый автолюбитель.

Подготовительный этап

Необходимые материалы и инструменты, чтобы снять ручку:

• отвертки с крестообразным, плоским наконечником;
• набор автомобильных ключей, головка, трещотка;
• ветошь;
• смазка типа Литол, на графитной основе;
• жидкость для удаления ржавчины, коррозии WD– 40.

Последовательность действий при замене ручки передней двери на Ладе Гранте

1. Автомобиль помещаем в периметр ремонтной зоны, обеспечиваем первоочередные меры безопасности.
2. Открываем переднюю водительскую дверь, поднимаем стекло в верхнее положение.

1. Отвинчиваем три винта – фиксатора обивки в нижней части.

1. Демонтаж с правой стороны проводим по аналогии.

1. Выкручиваем солдатик – рычаг блокировки двери.

1. Отверткой поддеваем пластиковую заглушку.

1. Дополнительно выкручиваем винт – крепление обивки в средней части дверной карты.

1. В нише подлокотника выкручиваем саморезы.

1. Выкручиваем крепление ручки (два саморезы).
2. Вставляем отвертку с плоским наконечником между металлическим корпусом и пластиковой обивкой.
3. Отжимаем пластик.
4. Выводим карту из посадочного места.

1. Отключаем колодку с проводами от рычага блокировки замка.

1. По аналогии отключаем контакты от электропривода стеклоподъемников.

1. Снимаем обивку.

1. Отверткой поддеваем блок управления стеклоподъемниками, снимаем выключатели.

Приступаем ко второму этапу: демонтаж зеркала бокового вида

1. Отверткой выкручиваем три винта, фиксирующие каркас зеркала к кузову.

1. Плоскогубцами извлекаем стопорную скобу.

1. Снимаем зеркало, выводим шарниры через диагностическое отверстие.

1. Головкой на «8» выкручиваем болт, фиксирующий наружную ручку к торцевой части двери.
2. Во внутреннем тоннеле выкручиваем второй болт, удерживающий ручку.
3. Отверткой аккуратно поддеваем и скидываем штанги с замка.
4. Извлекаем ручку из посадочного места, слегка проворачивая ее из стороны в сторону.

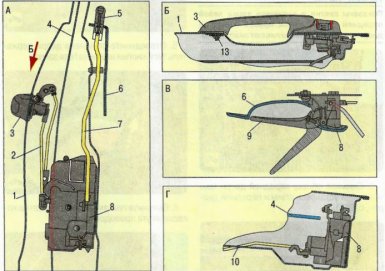

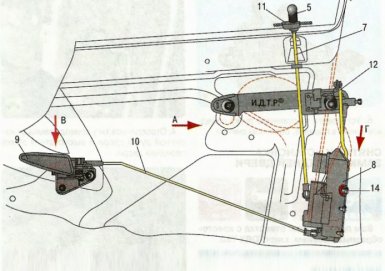

Устройство замка передней двери Лады Гранты

В завершение, проводим дефектовку, осматриваем смежные детали, механизмы, заменяем новыми по мере необходимости. Замена ручки передней двери на Ладе Гранте окончена.

Обзор цен запчастей

*цены актуальны состоянием на 27.11.18 года.

Рекомендации по выбору и замене ручки двери

При выборе запчастей всегда отдавайте предпочтение оригинальным. Хорошие, качественные детали всегда на 10 — 15% дороже аналогов. Вместе с тем, приобретая заводскую деталь можно рассчитывать на длительный срок эксплуатации механизма.

Дешевая подделка не выходит и трети положенного ресурса. Окончательный выбор за владельцем технического средства. Решающим фактором выступает бюджет.

Замена замка передней двери на Ладе Гранте

1. Снимаем дверную ручку.

1. Головкой на «8» выкручиваем болт-фиксатор ручки в торцевой части двери.

1. Поднимаем пластиковую шторку, выкручиваем гайку крепления ручки снаружи.
2. Извлекаем замок со штатного места.
3. Отжимаем пластиковый фиксатор, извлекаем тягу к замку.

1. Проводим диагностику, осматриваем и проверяем работоспособность механизма, заменяем изношенные элементы новыми по мере необходимости.

Регулировка замка передней левой (правой) двери на Ладе Гранте

В процессе систематической эксплуатации двери, частого ее открытия, закрытия изнашивается замок, смежные элементы. Вследствие этого дверь закрывается с отчетливым стуком, грохотом.

Часто стук возникает после аварии, вследствие изменения геометрии кузова. Восстановить работоспособность замка можно путем его частичного ремонта, а в случае деформации — полной заменой новым.

• отвертки, набор автоинструментов;
• смазка;
• жидкость WD– 40.

Последовательность действий

1. Осматриваем зазоры по всему периметру двери. Помечаем зоны с отклонениями. Заводской стандарт 2–3 мм, все что выше или ниже — дефект.
2. Отверткой выкручиваем винты, фиксирующие петлю к кузову. При необходимости используем ударную отвертку.
3. Перемещаем петлю на несколько миллиметров вверх–вниз, проверяем плотность прилегания двери к кузову. Если слышен грохот при закрытии — опускаем петлю, глухой стук — поднимаем.
4. Проводим контрольный замер, подтягиваем болты.

По аналогии регулируем замок на противоположной стороне.
