Меняем передние стойки на Лада Калина своими руками

В статье будет рассмотрен подробный алгоритм работ по замене передних амортизационных стоек на автомобиле Лада Калина. Ниже видео-алгоритм.

Процесс замены

Сорвать болты пока автомобиль стоит колёсами на земле.
Вывесить переднюю часть автомобиля с помощью домкрата или подъёмника.

Вывешивать на колёса необходимо ТОЛЬКО ПОСЛЕ ТОГО как вы ослабили болты крепления колёс к ступице.

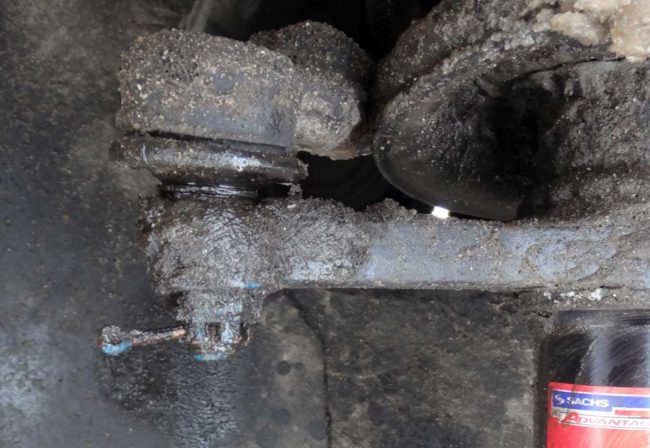

Вынимаем шплинт и откручиваем гайку наконечника.

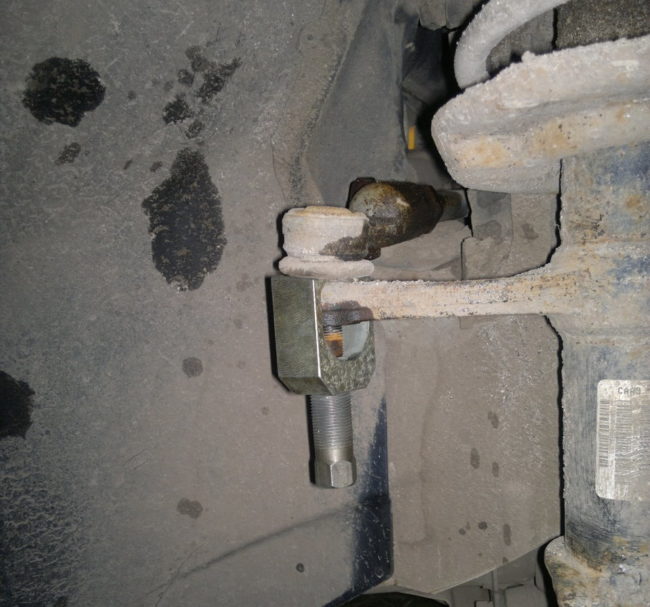

Снимаем наконечник с помощью съемника.

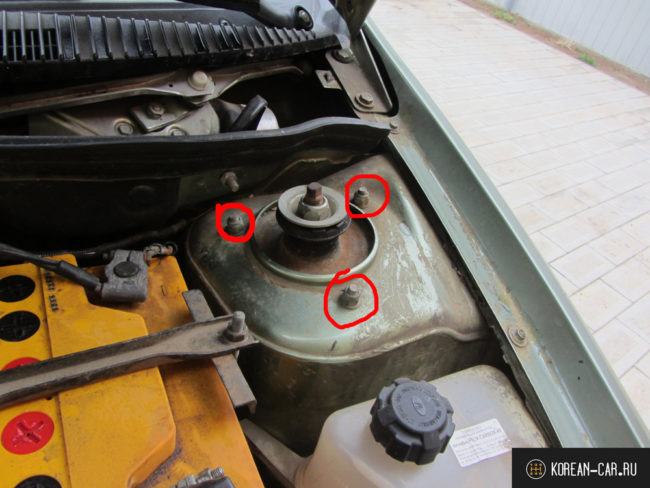

Отмечены гайки крепления опоры стойки.

Отворачиваем торцевым ключом болты крепления поворотного кулака.

Выбор

Разбор стойки

Для разборки стойки понадобятся стяжки, лучшим вариантом будут усиленные с двумя захватами с каждой стороны.

Процедура отделения пружины от стойки осуществляется на зажатой в тисках детали. Порядок действий следующий:

2 стяжки

4 нити

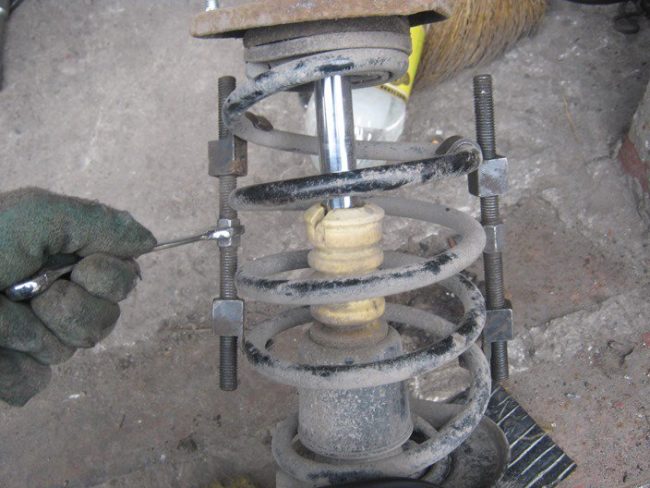

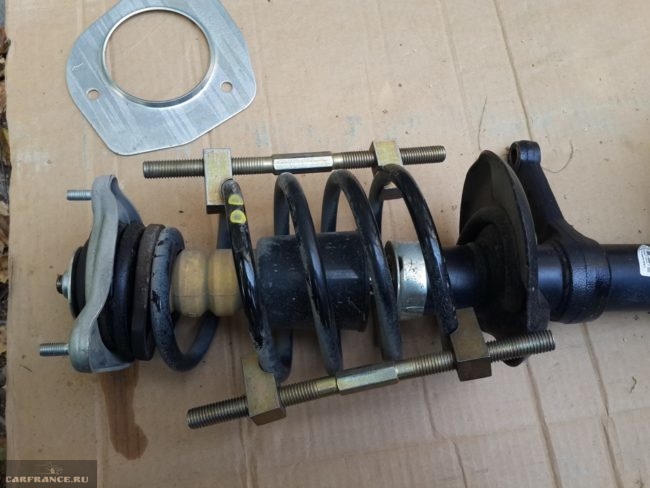

Устанавливаем стяжки и сжимаем пружину.

Отворачиваем до конца ранее ослабленную гайку штока.

Теперь опора снимается без каких-либо проблем.

Теперь шток свободен – можно снять пружину.

Снимаем отбойник вместе с защитным чехлом.

На видео ниже показано, как самостоятельно перебрать стойку:

Некоторые нюансы

Сборка осуществляется в порядке обратном снятию. Однако, следует соблюдать некоторые нюансы:

Прежде чем собирать стойку, нужно убедиться в отсутствии провалов, рывков и посторонних звуков в работе амортизатора. При их обнаружении деталь подлежит замене.
Пружины, как и стойки меняются на обеих сторонах. При покупке новых, обратите внимание на класс (указывается краской на одном из витков) он должен быть одинаковым, как справа, так и слева.
Монтаж пружин осуществляется в одном положении: нижний виток должен упереться в выступ нижнего опорника. Верхний должен упираться в соответствующий выступ прокладки.

Всю мелочевку (отбойники, прокладки, шумоизоляторы и т. п.) лучше поставить новую.

Видео о том, как определить разборный амортизатор или нет

Меняем передние стойки (амортизаторы) на Лада Калина своими руками

Система передней подвески на автомобилях Лада Калина достаточно неприхотлива в эксплуатации, однако иногда ей в целом и передним амортизаторам в частности требуется замена.

На видео рассмотрен процесс замены передних стоек на Калине:

Необходимый инструмент для замены

Домкрат.
Противооткатные упоры.
Молоток.
Монтировка.
Накидной ключ на «22».
Торцевые головки на «13» «17», «19», либо накидные с такими же параметрами.
Рожковый ключ на «9».
Баллонный ключ.
Вороток.
Удлинитель воротка.
Плоскогубцы.
Смазка (WD-40 – прим.).
Стяжка для пружин.
Отвёртка.
Ветошь.

Если у вас вышел из строя только один амортизатор, менять вам придётся всё равно пару, так, что очередность выполнения работ не имеет значения.

Пошаговый порядок снятия амортизатора на Калине

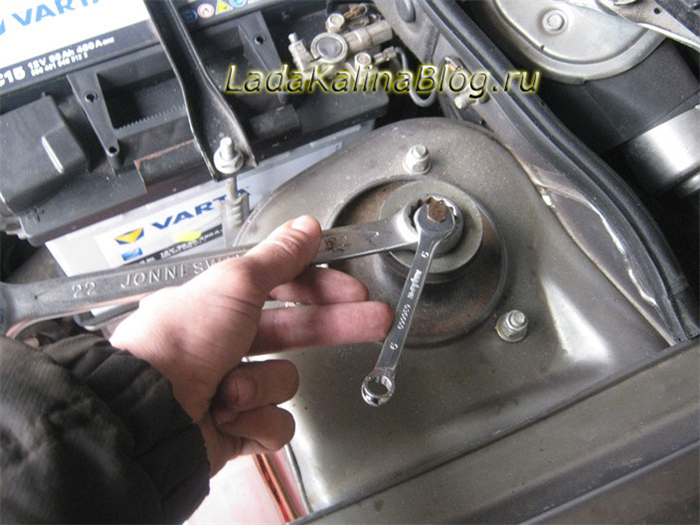

В первую очередь открываем капот и при помощи накидного ключа на «22» и рожкового на «9», зацепляем гайку крепления опоры к стойке и проворачиваем её. Когда крепление ослабнет, выкручивать до конца его не следует.

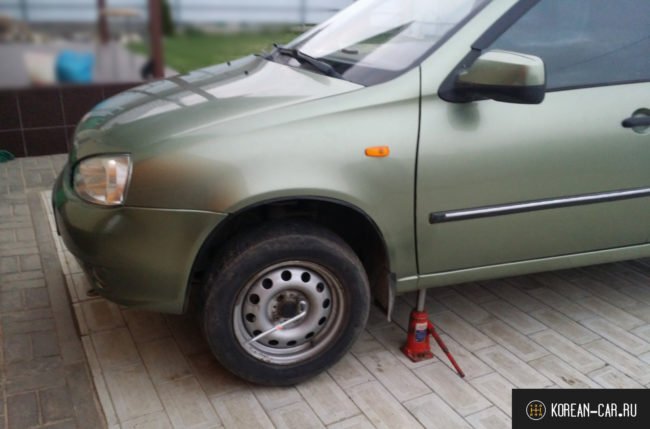

Затем при помощи домкрата вывешиваем переднее колесо и снимаем его. Под задние колеса ставим противооткатные упоры.
Убираем тормозной шланг из паза крепления на стойке и отводим его в сторону.

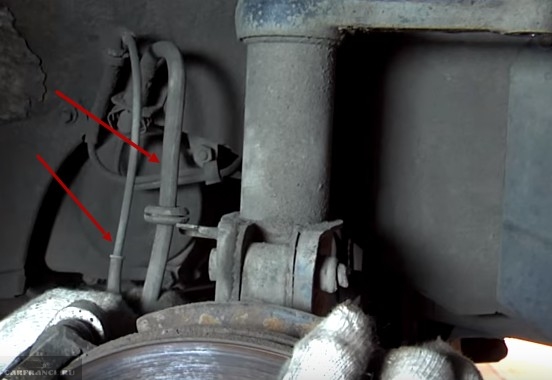

Шланги отмечены стрелками

Если сразу снять наконечник не получится, можно поддеть его монтировкой

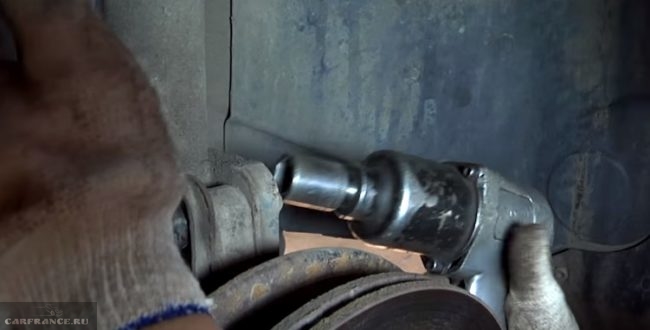

Для выкручивания этих болтов пригодится пневмопистолет

Порядок демонтажа гаек не имеет значения

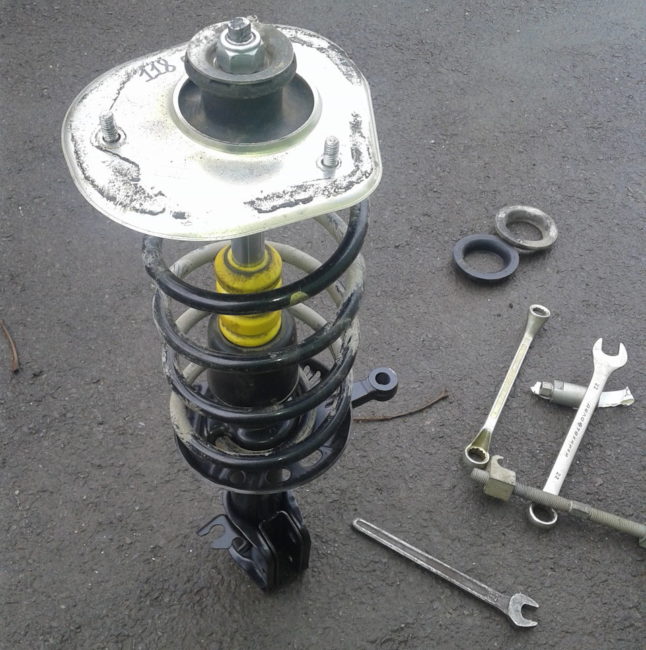

Так выглядит снятая стойка

На этом процедура снятия передней стойки закончена.

Пошаговый порядок сборки передней стойки

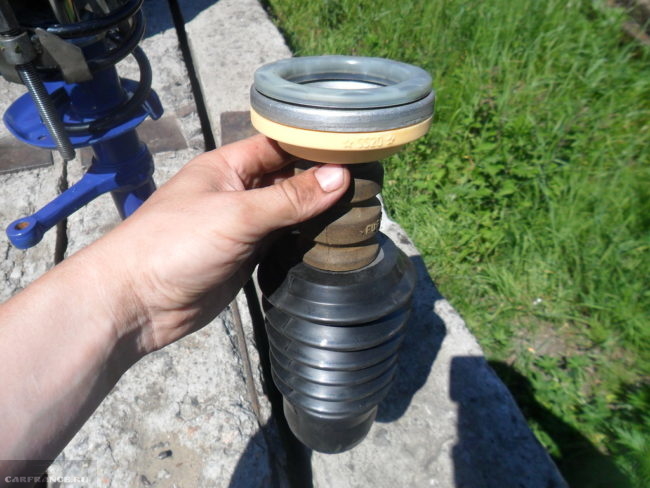

На новую стойку первым делом надеваем отбойник и пыльник.

Новой стойке, комфортнее работать с новыми запчастями

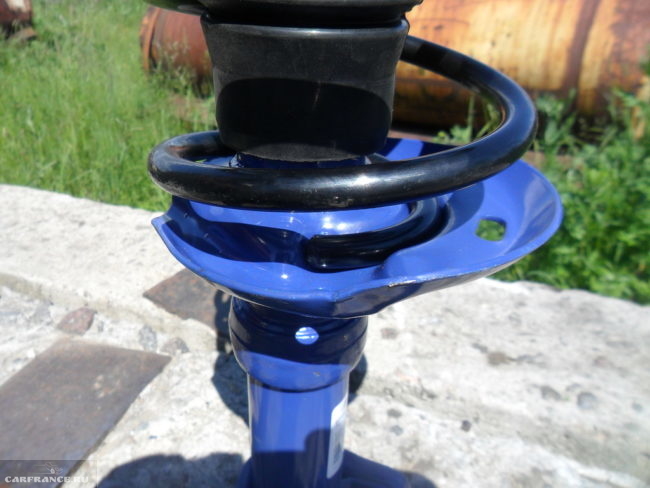

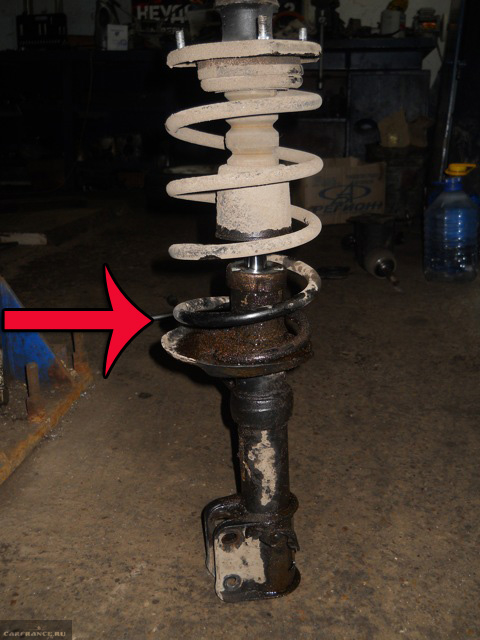

Пружина стойки на своём посадочном месте

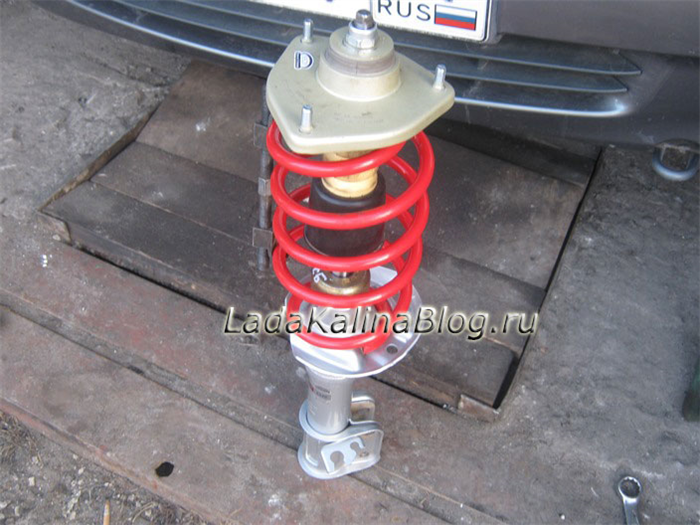

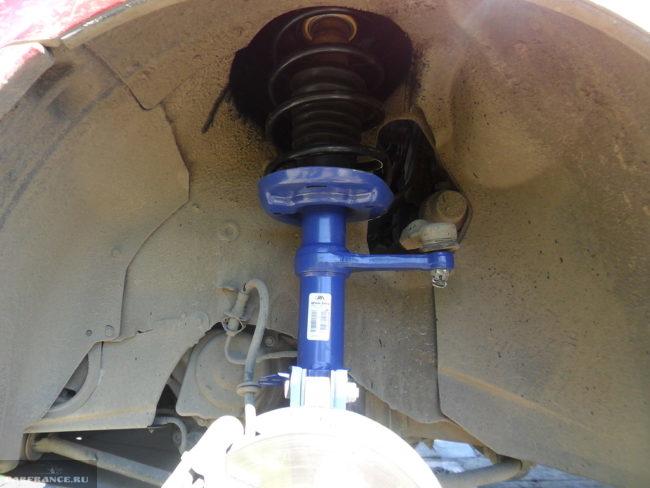

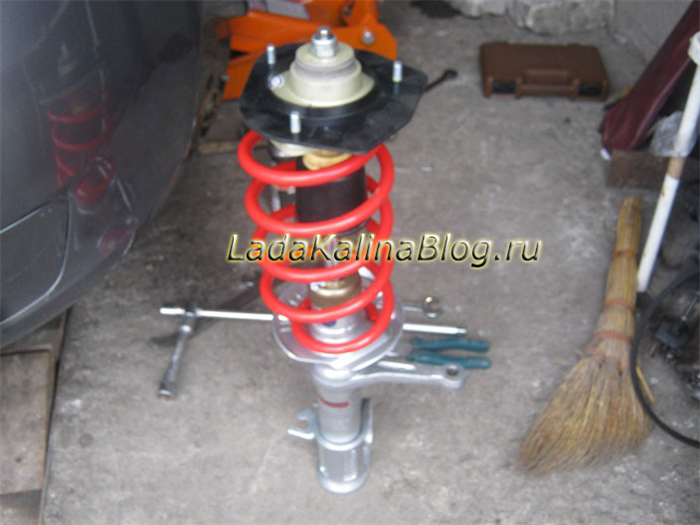

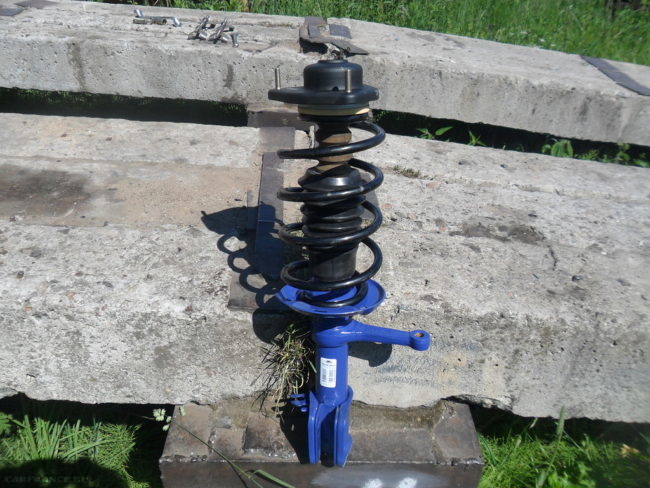

Новая стойка собрана и установлена

Проводим все точно такие же работы и с другой стороны автомобиля, так как процесс работ уже знаком, всё будет идти намного быстрее.

Признаки износа

Первыми признаками того, что передние стойки пора менять будут их так называемые «пропуски» на неровной дороге, характерный шум который они будут издавать и конечно же наличие подтёков масла на корпусе.

Подтёки на стойке свидетельствует о необходимости её замены

ВАЖНО!

Примите эту информацию обязательной к исполнению! После того, как вы провели работы по установке новых передних стоек на Лада Калина, вам следует незамедлительно посетить станцию технического осмотра автомобиля, для проведения работ по развал-схождению автомобиля, так как во время работ все углы, установленные ранее были нарушены. Пренебрежение этому, может вызвать не только быстрый и неравномерный износ шин и механизмов, но и привести к дорожно-транспортному происшествию.

Замена передних стоек Лада Калина своими руками

Покажем, как своими руками произвести замену передних стоек на автомобиле Лада Калина, ВАЗ 1118. Также вы попутно увидите как происходит замена верхней опоры, пыльника, отбойника, подшипника опоры.

Снимаем передние колёса, все болты очищаем щёткой с металлической щетиной, затем на пару минут замачиваем в проникающей смазке WD-40. Выводим из оцепления тормозной шланг. Выкручиваем руль в левую сторону, для более удобного доступа к наконечнику. При помощи пассатижей расшплинтовываем рулевой наконечник:

Головкой на 19 отворачиваем гайку крепления наконечника:

Далее есть два способа снять наконечник, если у вас есть универсальный съёмник, воспользуйтесь им:

Если нет, то можно нанести несколько хлёстких ударов молотком по сошке, я предпочитая этот вариант, так как пыльник всегда остаётся целым. Используя одновременно ключ и головку выкручиваем развальные болты:

После этого выбиваем их молотком и какой нибудь оправкой. В нашем случае один из болтов прикипел, будем снимать стойку вместе со ступицей, чтобы было удобнее выбить закипевший болт.

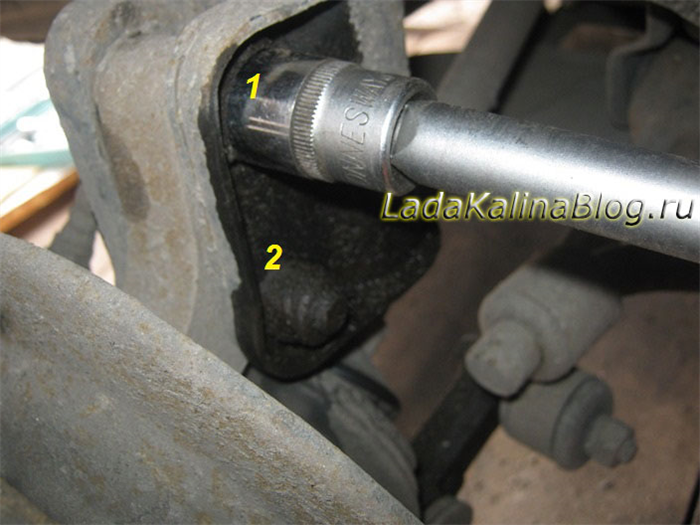

Поджимаем колодки между собой крепкой плоской отвёрткой, чтобы суппорт мог отойти. Сзади откручиваем два болта крепления суппорта:

Отворачиваем болты на шаровой опоре:

Чтобы отжать рычаг вниз, вставляем монтировку между стабилизатором и кузовом:

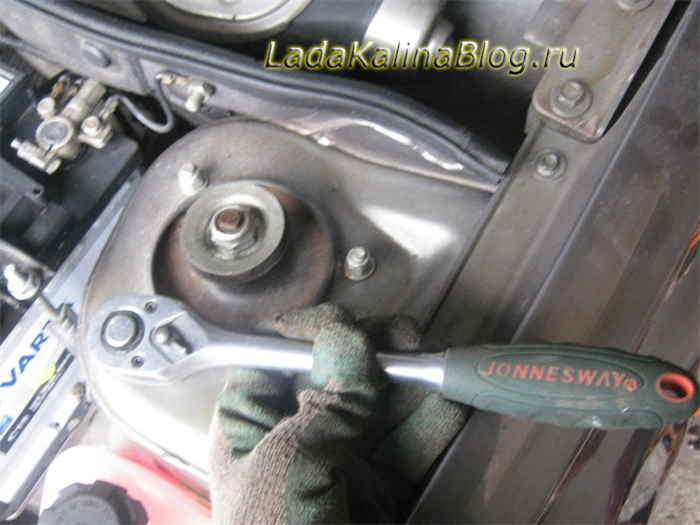

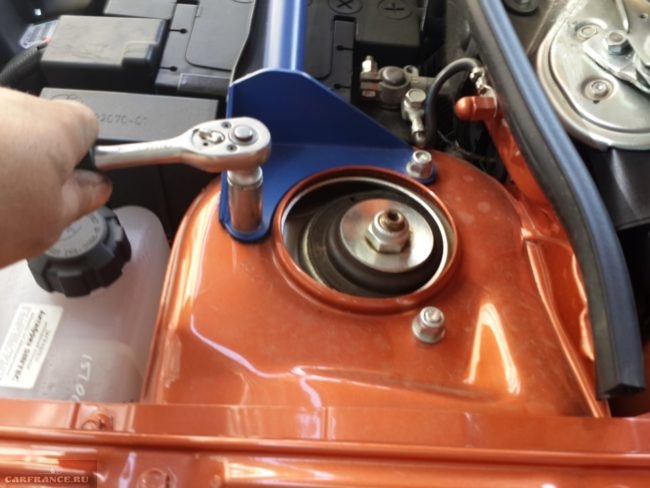

Открываем капот и выкручиваем 3 гайки верхней опоры:

Вынимаем стойку из под арки колеса. Пробуем выбить прикипевший болт, один вышел хорошо, второй от удара только немного погнулся, пришлось нагревать его газовой горелкой, только после этого он поддался. Чтобы отвернуть макушку амортизатора используем специальный ключ:

Стягиваем пружину, используя специальные стяжки:

Снимаем опору. Вытаскиваем старую стойку.

Внимание! Перед тем как поставить новую стойку, её необходимо прокачать вручную, для этого ставим её в вертикальное положение, сжимаем несколько раз до упора, до конца выводим наверх. После этого стойку нельзя перемещать в горизонтальное положение!

Производим сборку и установку новой стойки в обратной последовательности. При сборки развальные болты в обязательном порядке смажьте либо нигролом, либо медной или графитовой смазкой. Делается это для того, чтобы в дальнейшем у вас не возникало проблем с их откручиванием.

Видео замена передних стоек Лада Калина

Резервное видео как заменить передние стойки в Лада Калина

Замена передних стоек, пружин, опор и подшипников

В прошлой статье я рассказывал о выборе комплектующих передней подвески для своей Калины. А здесь более подробно постараюсь описать всю процедуру замены данных деталей, начиная от стоек и пружин, и заканчивая опорами и их подшипниками. Сделать все это можно часа за три, если не будет особых проблем с заржавевшими гайками. Для выполнения этого ремонта нужны будут следующие инструменты:

Ключ баллонный
Молоток и монтировка
Домкрат
Рожковый ключ на 9 и накидной на 22 (для откручивания верхней гайки стойки и удержания штока)
Накидные ключи на 17, 19 или аналогичные головки с воротком
Плоскогубцы
Головка на 13 торцевая с трещоткой или воротком
Смазка проникающая
Стяжки пружин

Снятие передней стойки Калины в сборе с опорой и пружиной

Если вы собрались менять хотя бы один из элементов передней подвески, описанных выше, то в любом случае необходимо полностью снимать весь модуль. Итак, первым делом необходимо открыть капот и немного ослабить верхнюю гайку крепления опоры к стойке. Для этого сначала накидываем ключ на 22 на гайку, и удерживая ключом на 9 шток от проворачивания, ослабляем крепление (достаточно сделать пару оборотов):

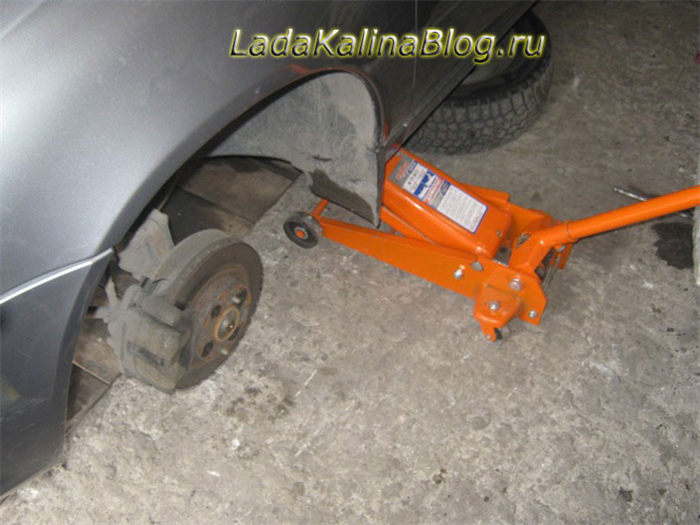

Затем поднять переднюю часть машины домкратом и снять колесо:

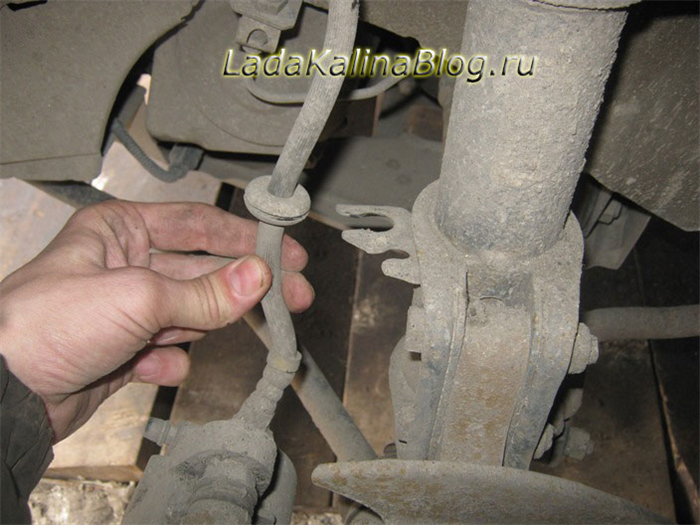

Сразу же после отведите тормозной шланг в сторону, предварительно вынув его из зацепления на стойке, как показано на фото ниже:

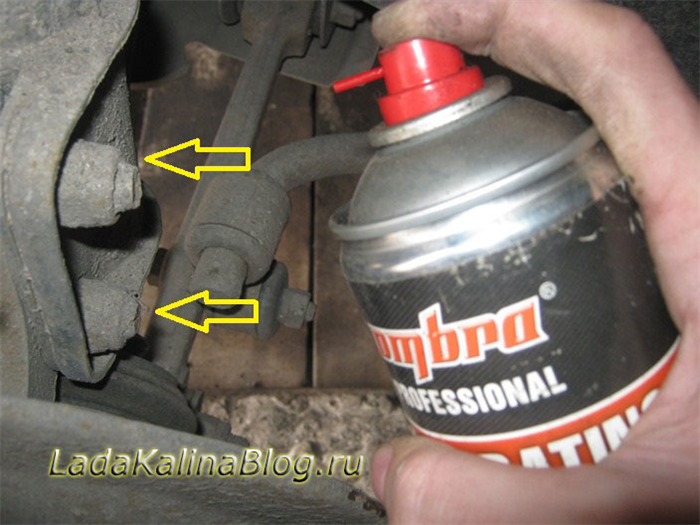

Дальше необходимо нанести проникающую смазку на все соединения, которые придется откручивать, в первую очередь на крепление стойки к поворотному кулаку:

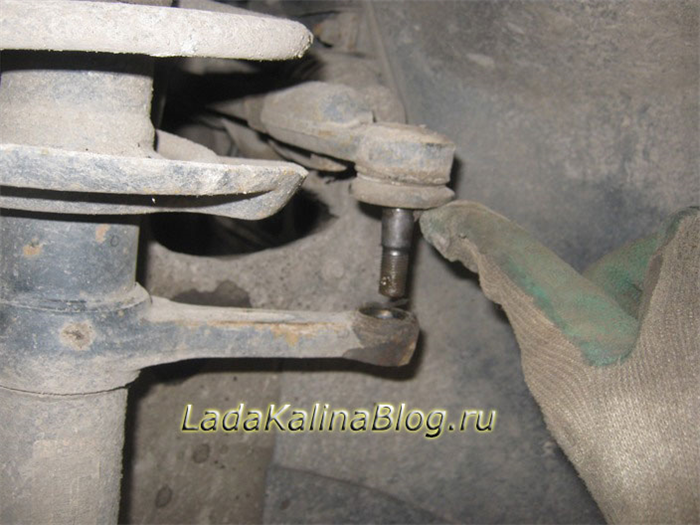

После чего необходимо открутить гайку крепления рулевого наконечника к поворотному рычагу передней стойки и выбить наконечник оттуда(используя монтировку и молоток), или выпрессовать, используя съемник. В результате чего получается следующая картина:

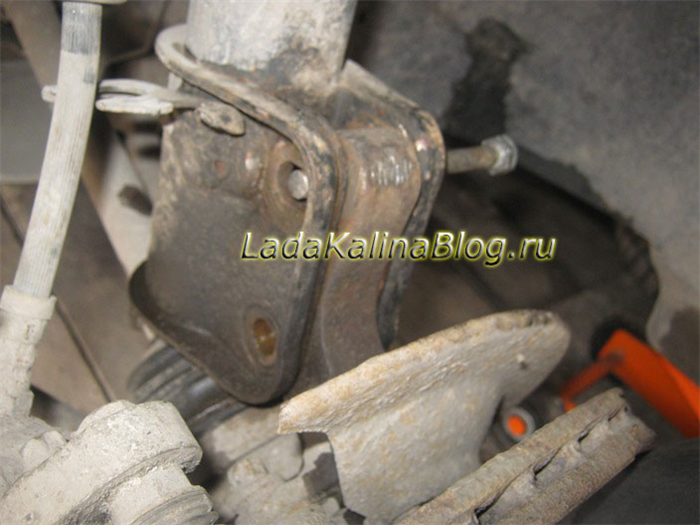

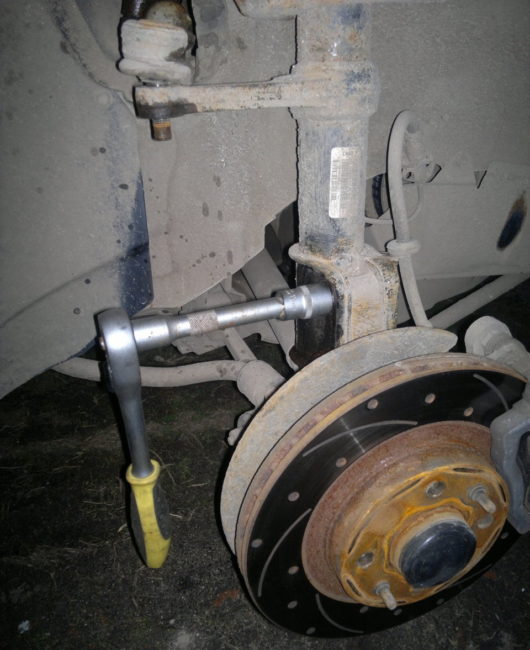

Теперь можно приступать непосредственно к креплению стойки внизу, где следует отвернуть две гайки, используя ключи на 17 и 19 (идеальный вариант — головки с воротком):

Здесь могут возникнуть определенные трудности. Лично у меня с гайками было все нормально, а вот выбить болты потом не получалось очень долго. Пришлось стучать через деревянную проставку, затем бить по болту пробоем (аккуратно, не повредив резьбу), и только после сворачивания болта с обратной стороны огромным рычагом из двух воротков, получилось с ним справиться:

Как видите на фото выше, в одном отверстии находится тонкий болт — именно его я использовал в качестве «пробоя», чтобы выбить родные наружу. Теперь остается открутить три гайки крепления передних опор к кузову (стакану):

Последнюю гайку до конца не стоит откручивать, чтобы стойка держалась. А потом, когда вы ее разъединили с поворотным кулаком, можно отворачивать последнюю гайку и придерживая стойку другой рукой, опускать ее вниз:

Разборка модуля передней подвески Калины

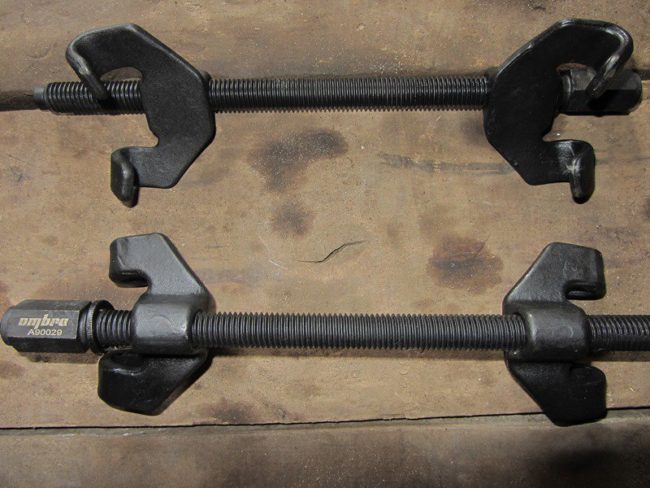

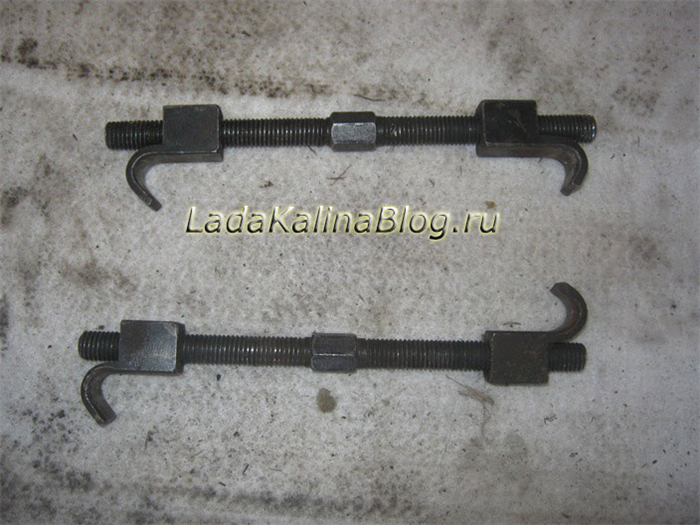

Здесь первым делом нам понадобятся стяжки пружин, которые можно купить практически в любом автомагазине. Лично у меня они вот такие, на фотке внизу:

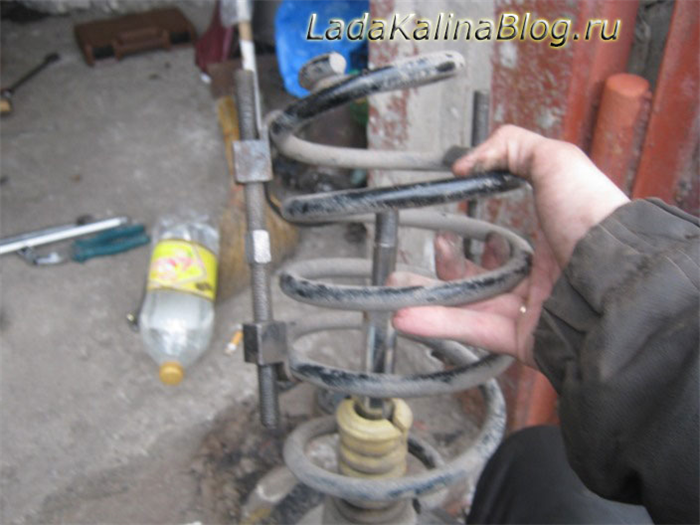

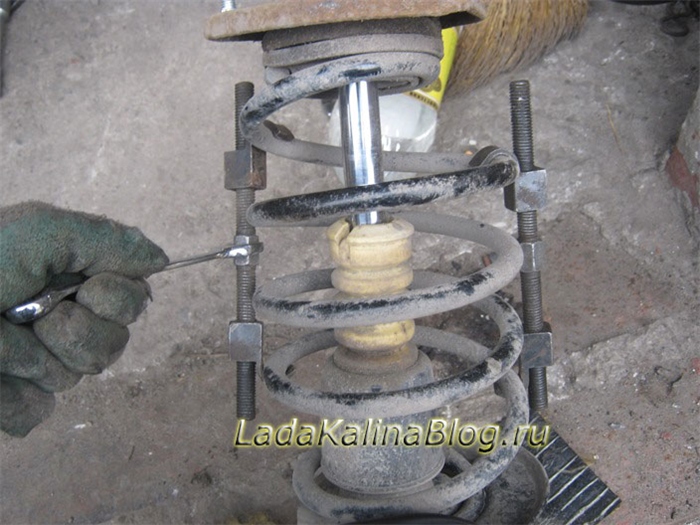

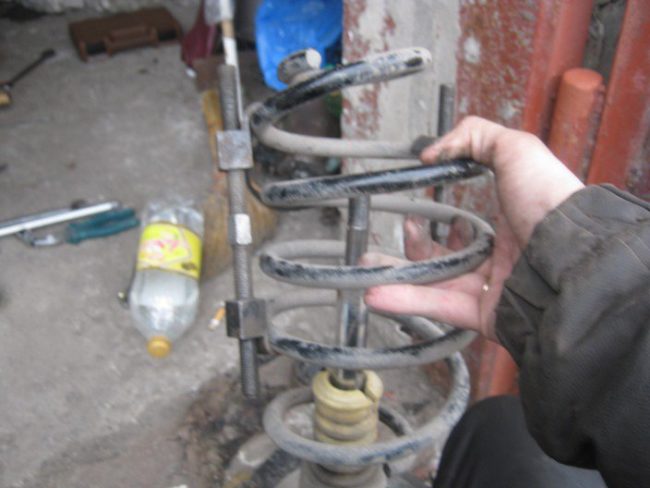

Надеваем их на витки пружины с обеих сторон и при помощи этих приспособлений производим их сжимание (равномерно производя это с обеих сторон по очереди, чтобы не было перекосов):

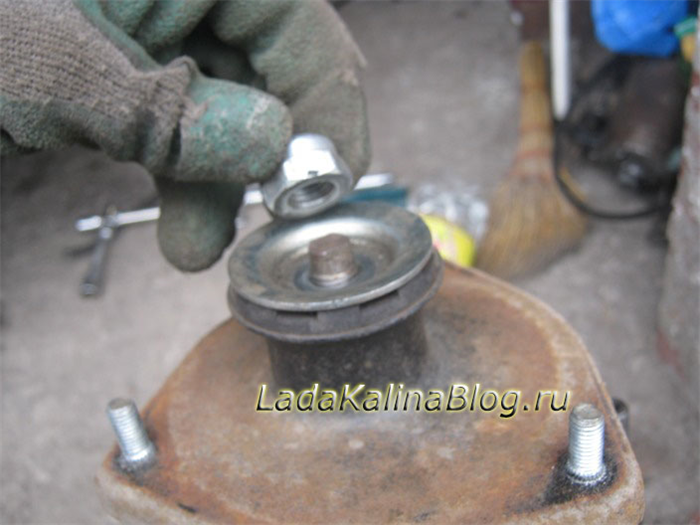

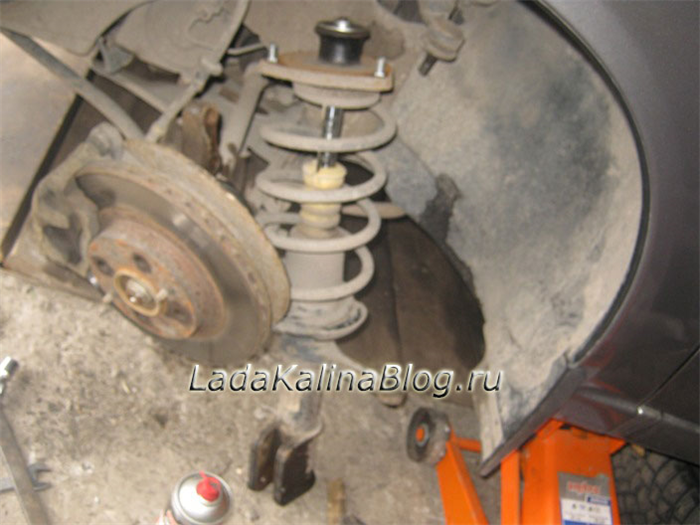

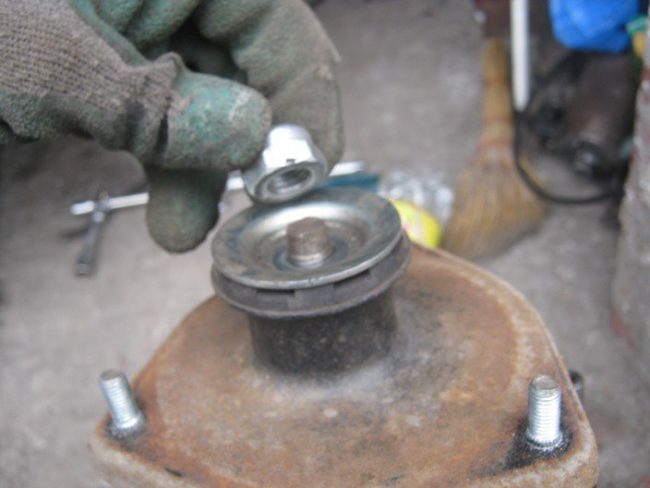

Когда вы увидите, что пружины достаточно стянута, и не упирается в опору стойки, можно откручивать верхнюю гайку:

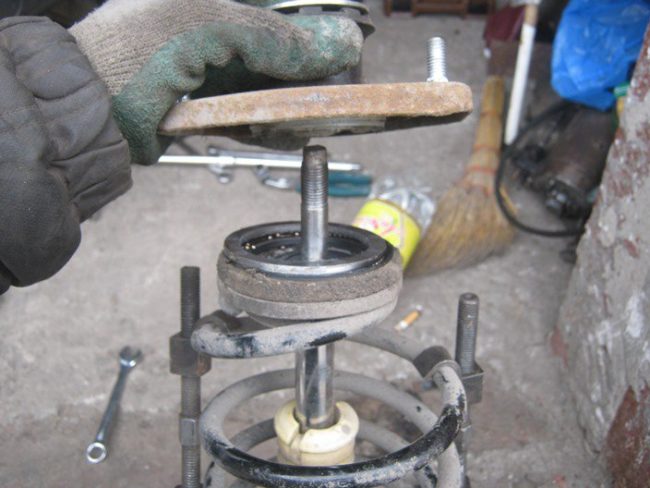

Теперь можно вынимать опору вместе с подшипником, чашкой и резинкой. Я особо не церемонился и немного поспешил — в итоге, пришлось потом собирать старый подшипник. Но повторюсь — снимать лучше всю эту конструкцию в сборе, а не так, как у меня на фото ниже:

После чего можно вынимать пружину:

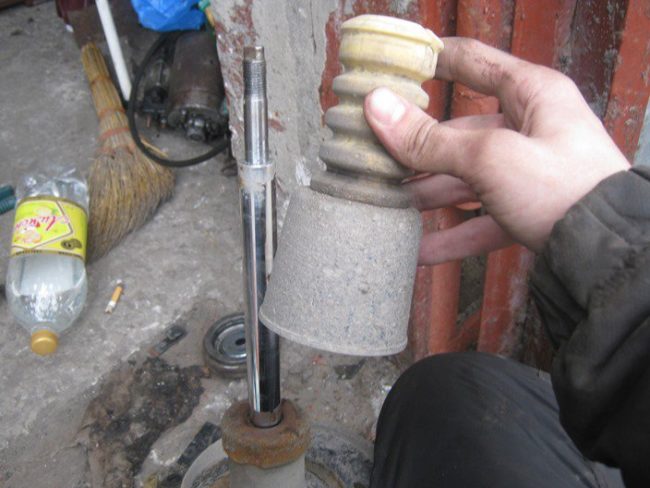

И остается снять со штока амортизаторной стойки пыльник с отбойник, просто с небольшим усилием потянув за него вверх:

Процедура разборки полностью закончена и теперь можно приступать к сборе нового модуля передней подвески Калины.

Инструкция по установке новых пружин, стоек, опорных подшипников и самих опор

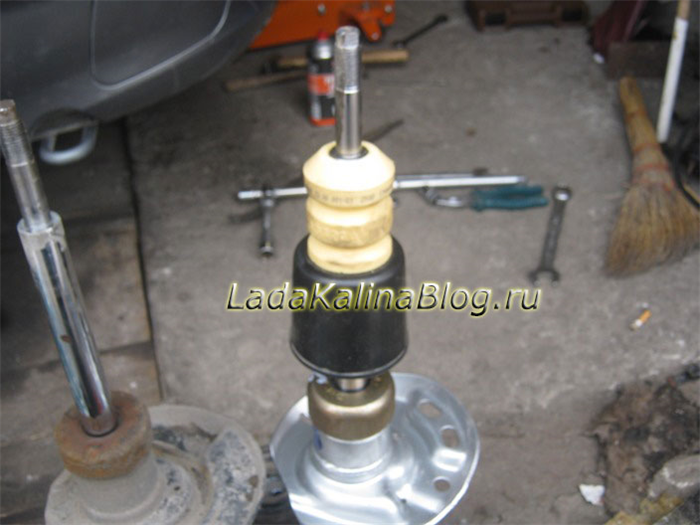

На новую стойку одеваем первым делом отбойник вместе с пыльником:

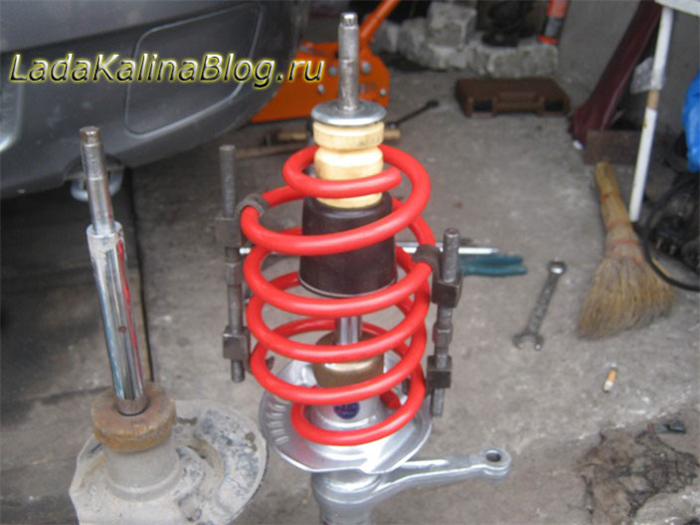

Затем стягиваем новые пружины до необходимого момента и одеваем на стойку. Важно, чтобы крайний нижний виток попал ровно в углубление на стойке, так сказать, в свое родное место:

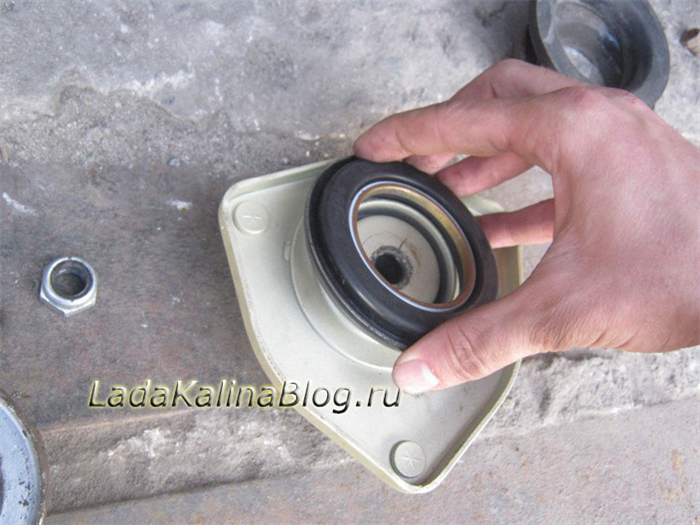

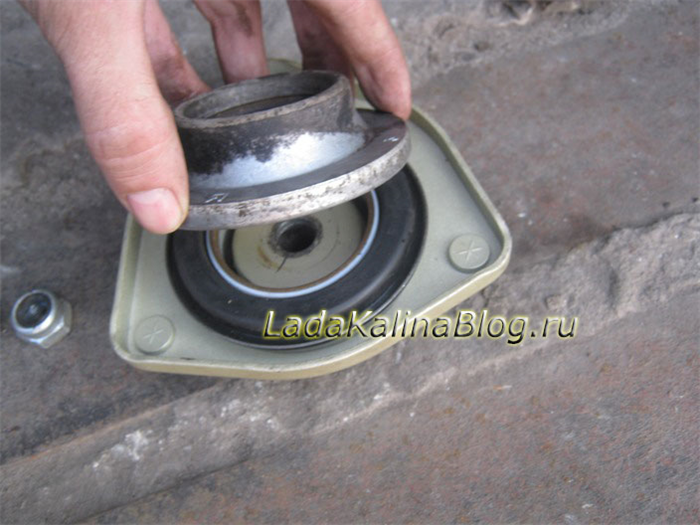

Когда пружина достаточно сжата, приступаем к опорам и подшипникам. Берем новую опору, переворачиваем ее и вставляем опорный подшипник. Обычно на подшипнике наносится метка «ВЕРХ», означающая, что этой стороной нужно вставлять его в опору:

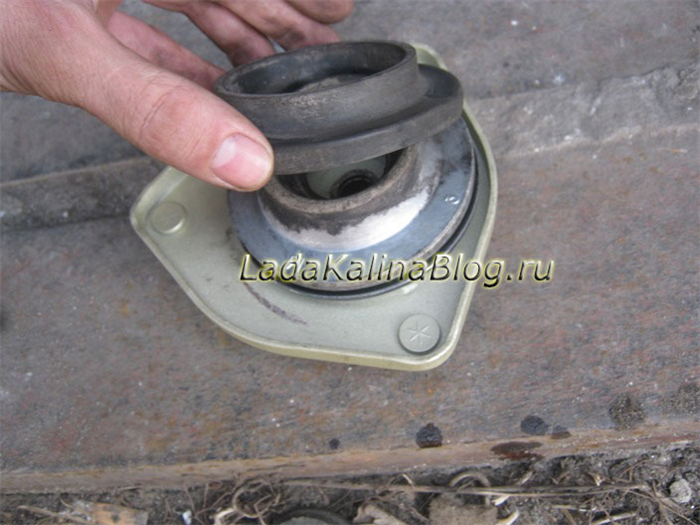

Сверху опорного подшипника одеваем чашку, как показано на картинке:

И поверх этого блина ставим резинку:

Теперь всю эту конструкцию аккуратно одеваем на шток стойки и закручиваем гайку, удерживая шток от проворачивания. Важно, чтобы верхний виток при окончательной установке лег ровно по кругу резинки, чтобы не было никаких перекосов. В итоге, весь модуль передней подвески SS20 выглядит следующим образом:

Затем снимаем стяжк, также проконтролировав равномерность посадки пружины снизу и сверху, и можно приступать к замене. Если вы ставите проставки, то на них, как и на опорах есть стрелка, которая должна быть направлена веред по ходу движения автомобиля. Надеваем ее на шпильки опоры и производим установку модуля на автомобиль:

Также вставляем стойку обратно к верху стакана и сразу наживляем гайки. Ну а дальше придется немного попотеть, чтобы попасть попасть поворотным кулаком в место крепления стойки. Для этого я надавливал ногой на тормозной диск с большим усилием, направляя его вниз, а рукой пытался совместить все это дело. Не сразу все получилось, но после 10 минут стараний все получилось и стойка была установлена на автомобиль.

Со второй стороной производим те же самые операции и с ней все получается уже гораздо быстрее, так как руки уже набиты!

[infobl style=»warning»]Обязательно после выполнения замены стоек, опор и пружин передней подвески, необходимо сделать сход-развал на станции технического обслуживания. Желательно это сделать сразу же, иначе вы рискуете не только быстрым износом шин, но и попаданием в аварийную ситуацию, так ка углы установки передних колес будут грубо нарушены.[/infobl]

Пока ни слова о впечатлениях от новой подвески, об этом я напишу завтра более детальную статью.
