Замена контактных колец генератора Ваз 2110 своими силами

Замена контактных колец генератора Ваз 2110 необходима в том случае, если на их поверхности есть дефекты различного рода. Из-за них кольца не могут качественно выполнять свою самую важную функцию – плотно соединять детали между собой, чтобы между ними возник контакт.
Очень часто отдельные детали генератора ломаются. Если менять его полностью, то придется потратить немаленькую сумму денег.
Поэтому можно отремонтировать его, заменив сломанные детали.На Ваз 2110 замена контактных колец генератора – процедура несложная и с ней можно справиться самостоятельно.

Стальные кольца и их преимущества

Замена контактных колец на генераторе Ваз 2110

Устанавливать медные кольца нет смысла, так как они очень быстро стираются.
Поэтому свой выбор лучше остановить на стальных кольцах, которые имеют ряд преимуществ:

• ​ Они почти не изнашиваются, поэтому щетки надолго сохраняются практически в идеальном состоянии.
• ​ Они легки в установке.

Примечание: кстати, для более надежной фиксации их предварительно смазывают раствором флюса, после чего промывают содой.

• ​ После установки они надежно фиксируются, оставаясь неподвижными в любых ситуациях.

Замена ротора с кольцами

Замена на генераторе Ваз 2110

Иногда заменить кольца отдельно не получается. Приходится менять и ротор. Такая ситуация наблюдается тогда, когда кольца надежно «прилипают» к ротору.
Но можно попытаться восстановить кольца, поместив их в раствор серной кислоты. Держать их в растворе долго нельзя, так как может произойти распад целых частиц.
Чтобы осуществить замену ротора и колец, необходимо:

• ​ Поставить обозначения на крышках генератора (чтобы потом было легче их собрать, иначе можно перепутать их месторасположение).
• ​ Снять пластмассовый кожух. Это легче сделать после того, как три защелки, крепящие его, будут отогнуты.

Примечание: разгибать их нужно очень аккуратно, поскольку они довольно нежные. Слишком быстрое движение может спровоцировать их поломку.

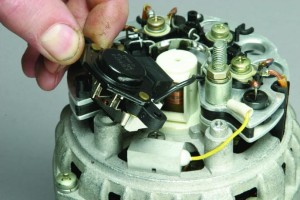

• ​ Отвернуть два винта, которые крепят электронный регулятор напряжения.
• ​ После этого появится доступ к реле генератора. Его необходимо снять, иначе он будет мешать в процессе работы.
• ​ Снять все крепления блока и конденсатора.
• ​ Затем отцепить три наконечника обмотки, идущих от статора.
• ​ Снять блок и конденсатор. Если нужно осуществить и замену конденсатора, то необходимо открутить гайку, которая его крепит. Затем снять шайбу вместе со втулкой.
  Теперь пришла очередь и провода, который крепит конденсатор к контактному болту. После этого можно будет снять и заменить сам конденсатор.
• ​ Открутить стяжные болты генератора. Всего их четыре.
  Обычно под головками винтов находятся плоские и пружинные шайбы. Они очень маленькие, но выполняют важную функцию.
  Их нельзя потерять, иначе придется покупать новые, но найти в продаже их не просто.
• ​ Снять крышку генератора со стороны, где находятся контактные кольца. При этом можно слегка помогать отверткой, как бы вытягивая крышку на себя.

Ваз 2110 в генераторе контактные кольца

• ​ Снять гайку, крепящую шкив генератора. Снять шайбу и шкив.

Примечание: при этом ротор должен быть неподвижным. Чтобы он не крутился, его следует максимально зажать, а под него подложить небольшой кусок фанеры.

• ​ Отсоединить упорную шайбу.

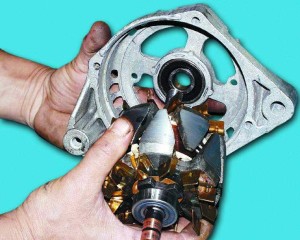

• ​ Вынуть ротор генератора.
• ​ На нем есть дистанционное кольцо, которое необходимо снять.
• ​ На этом этапе нужно внимательно осмотреть контактные кольца. Вполне возможно, что их также придется заменить.
  Если они стерлись или на их поверхности есть царапины, то замены не избежать (кстати не обязательно ставить новые кольца – их можно тщательно отшлифовать).
• ​ Мультимером следует измерить сопротивляемость роторной обмотки.

Примечание: если данный инструмент показывает, что в обмотке ротора есть обрыв, то его срочно нужно менять. Можно также попытаться перемотать его, устранив обрыв. Но этот процесс является довольно сложным.

• ​ Также следует проверить, нет ли замыкания между обмоткой и корпусом ротора. Для этого нужно использовать лампу на 220 В.
  Один ее провод необходимо подсоединить к корпусу, а другой по очереди подключать к каждому из контактных колец. При этом если замыканий нет, то лампа гореть не будет.
• ​ Вставить на место новый ротор.
• ​ Собрать все в противоположном порядке.

Что приводит к стиранию колец

Кольца генератора для Ваз 2110

К выходу из строя контактных колец могут привести следующие детали генератора.

Статор

• ​ С его внутренней стороны не должны иметься следы от ротора, которые появились бы во время его работы. В противном случае придется его менять.

Примечание: нужно проверить и подшипники, так как зачастую эта проблема появляется, когда они разбиты.
Иногда даже крышка генератора также может быть разбита. Эту проблему срочно нужно устранить, заменив поврежденную деталь на новую.

• ​ После этого следует проверить, нет ли обрыва в обмотке статора. Проверять его нужно также, как и ротор.

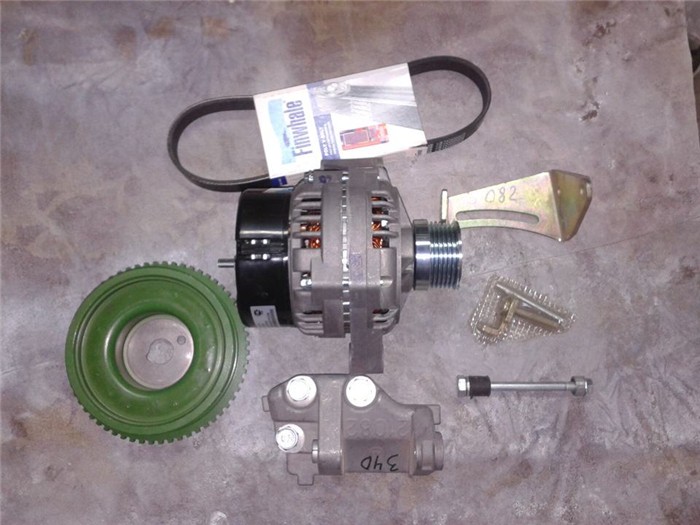

Генератор Ваз 2110

Конечно, если есть уверенность в том, что статор полностью исправен, то осуществлять такую манипуляцию не стоит. Но если есть хоть малейшие подозрения в его неполадке, то лучше его проверить.
Неисправный статор сможет снова привести к неисправности ротора.

Подшипник

• ​ Посмотреть, правильно ли вращается подшипник генератора, находящийся на роторе. Он должен вращать со стороны контактных колец свободно, не заедая.
• ​ Если он слишком болтается или наоборот очень сильно зажат, то его нужно спрессовать.

Крышка

• ​ Крышка генератора со стороны контактных колец может иметь повреждения, трещины или другие дефекты.
• ​ В таком случае нужна ее замена, иначе она будет плохо воздействовать на контактные кольца, приводя к их стиранию.

Замена контактных колец без смены ротора

Кольца ротора генератора Ваз 2110

В любом случае их замена осуществляется со снятием ротора. Но не всегда его тоже нужно менять.
Замена колец происходит так:

• ​ Поддеть отверткой пластиковый кожух, который «прячет» контактный выход обмотки ротора. После этого его следует снять.

Примечание: поддевать нужно аккуратно, по кругу, пока не появится слегка заметный зазор.

• ​ Под ним можно будет увидеть два контакта.
• ​ Используя пассатижи и отвертку, следует разжать защелки. После этого – освободить выводы обмотки ротора.

• ​ Отсоединить хвостовик с кольцами. Выполнять этот процесс можно любым удобным способом.
  Легче всего зажать хвостовик и покрутить его. Контакты оборвутся и его можно будет без проблем снять.
• ​ В пазах могут остаться контакты. Их следует выковырять. Для этого можно использовать обычный гвоздь.
• ​ На хвостовик ротора следует одеть новые кольца.

Примечание: при этом нельзя допустить, чтобы появился перекос. Все должно находиться строго по центру. В противном случае будет биение, в результате чего щетки пострадают.

• ​ Хвостовик нужно забить легким молотком. При этом нельзя цеплять кольца, иначе они могут расколоться.

Контактные кольца ротора генератора на Ваз 2110

• ​ Загнуть контакты обратно.
• ​ Поместить на место кожух.
• ​ Проверить, правильно ли работает генератор.

Заменить кольца генератора можно своими руками, так как сделать это совсем несложно даже в домашних условиях. Цена на новые кольца колеблется в пределах 200-1000 рублей.
А в автосервисе нужно будет заплатить в два, или даже в три раза больше. Ведь выполнить этот, казалось бы, простой ремонт, никто не возьмется меньше чем за 1000 рублей.
Конечно, прежде чем приступать к самостоятельному ремонту, стоит пересмотреть фото и видео на эту тему. Инструкция также не помешает.

ВАЗ 2110 генератор и его особенности

На ВАЗ 2110 генератор состоит из тех же узлов, что и на любом другом автомобиле. Схема, проверенная годами, надежная и долговечная. А самое главное – в ней настолько мало узлов, что попросту нечему ломаться. Но так кажется только на первый взгляд, на самом же деле поломки случаются, их не избежать. Но для проведения ремонта вам потребуется знать некоторые нюансы – принцип работы генератора, его основные узлы (какой за что отвечает в конструкции). Для начала стоит рассмотреть конструктивные особенности генератора десятки.

ВАЗ 2110 генератор: ротор

Расположен он в середине генератора ВАЗ 2110. Держится в корпусе благодаря двум подшипникам. На роторе имеется обмотка, которая запитывается постоянным током (и стабильным напряжением). Стоит отметить, что цена ротора довольно высокая, так как это один из основных элементов. Конструкция его является стандартной для машин постоянного тока – металлическое основание и обмотка. На последнюю подается напряжение при помощи двух контактных колец и графитовых щеток.

В одном корпусе с щетками находится регулятор напряжения, построенный на полупроводнике. Если меняете щетки, то регулятор тоже подлежит замене и наоборот. На роторе с одной стороны устанавливается шкив ремня привода. На автомобилях ВАЗ 2110 он может быть двух типов, зависит от того, какой двигатель – инжекторный или карбюраторный. Если второй, то шкив такой же, как на старых девятках и восьмерках – под установку клиновидного ремня. Если же инжекторный мотор, то ремень устанавливается многоручейковый, а шкив шире и меньше в диаметре.

Статор генератора десятки

А теперь нужно поговорить о неподвижной части генератора ВАЗ 2110, которая носит название статор. Внутренняя часть – это обмотка, которая находится на металлическом сердечнике. Этот сердечник изготовлен из специального сорта стали.

Статорные обмотки очень похожи на те, которые можно увидеть в асинхронных двигателях. Как и в последних, всего три обмотки имеется, которые состоят из одинакового количества витков. Изготовлены они из одинакового провода. Значит, на выходе получается трехфазное напряжение, которое преобразуется в постоянное однополярное при помощи выпрямительного каскада.

Единственное отличие от двигателя заключается в том, что обмотки не потребляют, а генерируют переменное напряжение. Обратите внимание на то, что генератор ВАЗ 2110 вырабатывает переменное трехфазное напряжение. Именно такой электрический сигнал снимается с выхода статора. Соединение обмоток произведено по схеме «звезда». Дальше нужно поговорить о тех блоках, которые помогают добиться нормального питания бортовой сети.

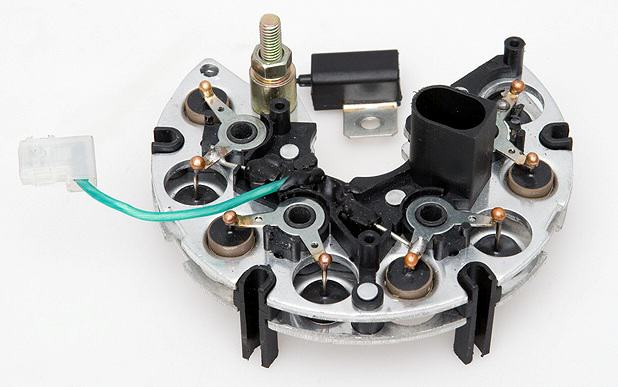

Блок выпрямителя

Шесть полупроводниковых диодов, которые выпрямляют напряжение генератора ВАЗ 2110. Но, необходимо обратить внимание на то, что эти диоды работают в широком диапазоне напряжений. Если нет регулятора, то на выходе обмоток будет трехфазное напряжение со значением вплоть до 30 В. Для легкового автомобиля, такого, как ВАЗ 2110, это чересчур много.

Поэтому производится стабилизация при помощи небольшой сборки, которая помогает запитывать обмотку ротора. Дело в том, что при стабильном напряжении на роторной обмотке, магнитное поле будет создаваться также стабильным. Его величина будет напрямую зависеть от приложенного напряжения. На десятках регуляторы небольшие, умещаются в маленьком отверстии на задней крышке.

Стоит заметить, что на ранних моделях (классической серии) использовались регуляторы выносного типа, которые крепились на перегородке между моторным отсеком и салоном.

В генераторе ВАЗ 2110 данная схема уже не используется, она несколько преобразилась. Лампа, сигнализирующая об отсутствии зарядки, которая установлена в приборной панели, включена в цепь питания регулятора напряжения и обмотки возбуждения. Поэтому при разрушении, например, щеток, она оповестит водителя о неполадках. Но если быть точнее, то изменилась не схема, а конструкция.

Инструкция по ремонту генератора ВАЗ-2110 своими руками

Производители автогенераторов советуют заменять передний подшипник якоря (ротора) совместно с передней крышкой. Но гораздо дешевле его выпрессовать и заменить.

Замена переднего подшипников ротора

Все дальнейшие операции выполняются с применением смазки:

1. Для этого торцевым ключом на 24 отворачиваем гайку, крепящую шкив, удерживая ротор при помощи отвертки. Не повредите жестяные лопасти крыльчатки.
2. Снимаем шкив, пружину, плоскую шайбу и дистанционную втулку.
3. Возвращаем гайку на место, навинчивая ее заподлицо с торцом вала. Ударами молотка с резиновой накладкой по гайке, выбиваем ротор из крышки.
4. С помощью подобранной оправки аккуратно выпрессовываем сломанный подшипник из посадочного гнезда.
5. Проверяем посадочное место для нового подшипника на замятия, при необходимости с помощью шабера или ножа восстанавливаем фаску гнезда.
6. С помощью подобранной опрессовки устанавливаем новый подшипник на свое посадочное место до упора. Усилия при установке должны передаваться только на его наружное кольцо. При нанесении ударов следует помнить, что крышка хрупка, так как она изготавливается из алюминиевого сплава.

Замена заднего подшипника

Он выпрессовывается с помощью универсального съемника. Возможно использовать две отвертки, используя их как рычаги.

Новый подшипник устанавливается на якорь при помощи отрезка трубы (или головки на 19) и молотка. Удары наносятся только по внутреннему кольцу подшипника. Под вал якоря нужно положить деревянный брусок во избежание его повреждения.

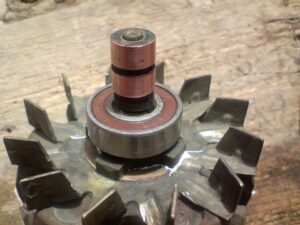

Контактные кольца ротора

Если на их поверхности есть небольшие царапины или задиры, то нужно отшлифовать поверхность мелкозернистой наждачной бумагой. Также можно снять небольшой слой металла с помощью токарного станка и затем отшлифовать. Если такими способами отремонтировать кольца не удалось, то они подлежат замене.

Для его снятия нужно сначала демонтировать задний подшипник (о том, как это сделать, рассказывалось ранее). Затем снимаем крестовину – защитный кожух контактов ротора. Отгибаем эти контакты и с усилием снимаем контактные кольца.

Новые кольца после смазки устанавливаем на якорь с помощью молоточка. Контакты загибаем и спаиваем с обмоткой ротора. Место спайки защищаем с помощью лака. Затем надеваем крестовину и подшипник.

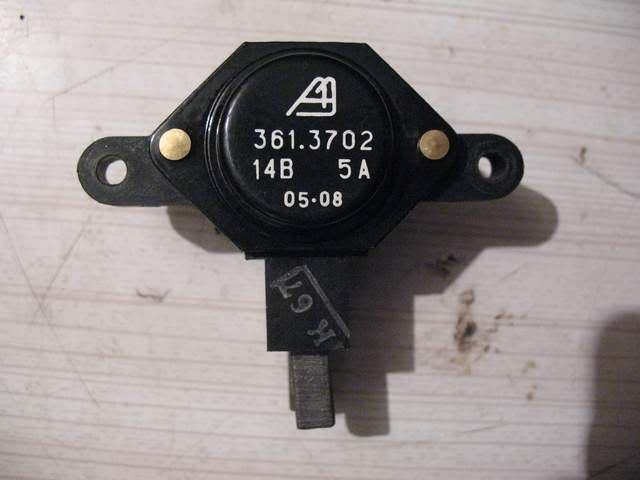

Регулятор напряжения и щетки

Когда щетки выработали свой ресурс, повреждены их пружины или регулятор напряжения работает неправильно, то регулятор подлежат замене целиком. Он имеет болтовое крепление. Все контактные площадки перед установкой электрических частей должны быть очищены от ржавчины и грязи, иметь надежное закрепление.

Обмотки

В том случае, если повреждены обмотки ротора (якоря) или статора, то эти части подлежат замене на новые. Рекомендуется замена обмотки статора в том случае, если в некоторых наблюдается потемнение лакового покрытия. Это признак того, что обмотка имеет скрытые повреждения.

Диодный мост

Возможна замена поврежденного диода на новый. Для этого отпаиваем его ножки (предварительно запомнив расположение цветной метки) и извлекаем его из пластмассового держателя. Перед установкой нового диода следует очистить контакты от грязи и эпоксидной смолы. При впаивании следите за правильным расположением цветной метки. Места пайки затем защищаются лаком или эпоксидной смолой.

Если повреждены несколько диодов, то целесообразнее будет поменять выпрямительный блок целиком.

При установке блока и его затяжке кольцевые клеммы статора должны быть отцентрованы. Иначе часть обмотки работать не будет, что приведет к падению напряжения на выходе автогенератора.

После установки отремонтированного генератора на автомобиль напряжение на его клеммах должно находиться в пределах 13,6-14,2 В.

Ремонт генератора на ваз 2110 своими руками

В самую первую очередь нужно понять, что же такое генератор. Генератор-это такое устройство которое считается электроприводом по всем функциям он отдает ток в бортовую сеть авто и от него заряжается аккумулятор, когда двигатель находится в рабочем режиме. При возникновении в нем поломки в самую 1 очередь в машине загорается лампа заряда АКБ, в таком случае дальнейшее использование авто не возможно. У машины в системе зажигания, которая работает на бензине, потребляет электричество, проводит через высоковольтные провода, свечи зажигания и т.д. Но если вдруг в машине разрядился аккумулятор естественно не будет отдавать ток результате авто может заглохнуть в самый ответственный момент.

Какие инструменты понадобятся для ремонта генератора

Чтобы приступить к ремонту генератора нам понадобится небольшой набор инструментов:

1. Мультиметр;
2. Контрольная лампа;
3. Отвертка;
4. Разные ключи такие как: гаечный, накидной и т.д.;
5. Маркер;
6. Наждачная бумага.

Как устроен генератор

Для того чтобы приступить к ремонту генератора вам необходимо знать его устройство, с устройством генератора на ваз 2110 вы можете увидеть ниже:

В каких случаях может потребоваться ремонт генератора

1 способ

Во-первых нужно проверить поступает ли напряжение на аккумулятор. Для этого необходимо взять вольтметр, следующий шаг заводится авто, а к клеммам подсоединяется сам прибор. Если при этом сам прибор будет показывать низкий показатель поступающего напряжения и вовремя заведенного двигателя авто вольты понижаются, то это свидетельствует о том что генератор работает не исправно. И лучше всего его поменять.

2 способ

Необходимо завести авто и оставить ненадолго в рабочем состоянии. Потом вынимается подсос до половины, с аккумулятора отсоединяется клемма с минуса и если она заглохнет — это станет подтверждением, что генератор нуждается в ремонте, либо в полной замене. На автомобилях с инжекторными и карбюраторными двигателями, такой способ проверки нельзя делать по 1 причине, что на них может полностью сгореть диодный мост.

3 способ

Если во время работы двигателя загорается лампочка заряда аккумулятора, то — это в большинстве случаев означает, что генератор не подзаряжает АКБ, а наоборот забирает из него весь заряд. И это также свидетельствует о неисправности генератора.

Правильные показатели

Во время проверки мульти метром (в нем есть специальная функция измерения вольт). Когда двигатель машины заведен, к аккумулятору подсоединяется вольт — метр его примерные показатели должны показывать 13-14,5 W, но если они меньше это возможно дело в том, что аккумулятор практически разряжен либо все дело в неисправном генераторе. В такой ситуации можно попробовать про газовать авто и для этого необходимо подержать ногу на педали газа и потом убрать с педали, если во время этого подача тока возрастает значит АКБ разрядился. Но если после 1 проверки ничего не поменялось, то следует повторить процедуру. Если показатели тока будут меньше 12 W, то через короткое время аккумулятор полностью разрядится и новая попытка завести машину, увенчается провалом.

Ремонт генератора на ВАЗ 2110 своими руками

Разборка генератора не составит особого труда, сложней всего его проверить мультиметром, ведь даже этот прибор может показывать не точные показатели. Все же перед тем как начать разборку генератора лучше всего сначала открутить верхнюю крышку и первым делом проверить щетки на их целостность. Если по итогу проверки обнаруживается их стертость, то они подлежат замене на новые.

Как разобрать генератор на ваз 2110

• В самом начале необходимо его снять, по принципу сначала отгибаются 3 боковых застежки, которые держат пластиковую крышку. Благодаря ей в генератор не попадает вода и грязь. Потом нужно снять с генератора крышку и убрать в сторону.

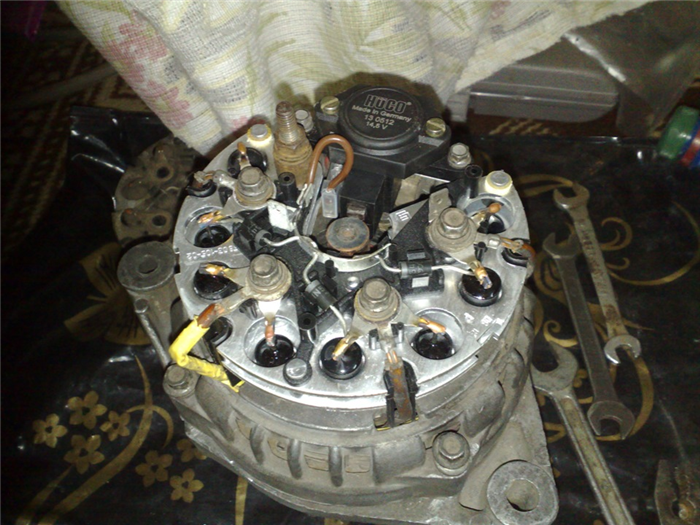

• Следующим этапом станет откручивание 2 боковых винтов, которые удерживают регулятор напряжения к генератору. Потом извлекается регулятор, во время снятия необходимо отсоединить провод, в результате, если это не сделать просто не получится его снять. Для того что бы разобрать генератор скорей всего займет целый день. После того как регулятор с щетками сняты, нужно его проверить. Для этого к регулятору подсоединяется контрольная лампа к щеткам на 12 W, а на регулятор подойдёт энергия АКБ. Далее берется 2 провода, 1 крепится на клемму минус аккумулятора и подсоединяется к корпусу щеткодержателя. Второй провод подсоединяется к клемме на АКБ плюс и так же к плюсу щеткодержателя. После всех проделанных манипуляций включенный контрольный прибор с лампой должен загореться, но если это не произошло, значит, регулятор сломан. Можно провести эту же процедуру только в следующий раз использовать подачу тока не в 12 W, а 15-16 W. В результате после подачи тока лампа обязательно должна загореться если это не произойдет, то его нужно заменить. Проверка щеток в регуляторе напряжения, то есть, насколько они выступают, нормальный выступ должен быть не менее чем на 5 мм. Если этот показатель больше, то регулятор следует заменить.
• Проверка диодного моста — Возможно причина в диодном мосте и если вовремя не отремонтировать он полностью перестанет давать зарядку АКБ.

Проверка на работоспособность:

1 способ

Необходимо взять контрольную лампу на 12 W, потом 1 провод подключается к плюсу АКБ, а другой конец провода к выводу +генератора. Но этот же провод обязательно должен проходить через контрольную лампу. После берется следующий провод и подсоединяется к выводу минус, и с обратной стороны он подсоединяется к генератору. В итоге лампочка не должна включиться, но если это произошло диодный мост, требуется поменять.

2 способ

По той же самой схеме, как в 1 случае пошагово выполняются подсоединения, но исключив провод минус. Если необходимо накинуть не на массу, а на любой винт крепления вывода обмотки статора. Как и в 1 случае лампа не должна загореться.

3 способ

Отрицательный провод подсоединяется на массу, в этот же момент положительный провод с контрольной лампой накидывается на 1 из винтов крепления, вывода обмотки статора, лампа не должна загореться.

4 способ

Последняя проверка дополнительных диодов выполняется в том же порядке, как ранее было представлено, только в этот раз провод минус подсоединяется к любому винту крепления вывода обмотки статора, а плюс к контрольной лампе контакту соединительной колодки регулирующей напряжение. И в таком проверочном способе лампочка не должна зажечься. Вот только такими способами, возможно, проверить работа способность диодного моста.

• Потом необходимо открутить 4 винта, которые фиксируют диодный мост к генератору. Отогнув 3 вывода проводов (они подсоединены к мосту), так чтобы они в дальнейшем не мешали. Затем еще нужно открутить 1 винт, он как раз крепит конденсатор или гайки, которые крепят провод. И только после этого будет возможно отсоединить диодный мост от генератора. Что такое конденсатор — он позволяет выравнивать ток от диодного моста и поступать на аккумулятор более ровный, без перебоев и сильных колебаний. Его можно снять вместе с диодным мостом, но если есть желание снимать по отдельности, то следует поступить так — для этого откручивается винт, который его держит и потом он с легкостью снимется. Вариант раздельного снятия подразумевает откручивание гайки, она шпильки провода конденсатора и после снимается провод со шпильки.
• Следующий шаг: На 2 крышках ставится метка маркером, далее выкручиваются 4 винта по кругу и разъединяются на 2 части.
• Нужно выкрутить гайки, они закрепляют шкив генератора. Его будет снять намного легче, воспользоваться отверткой и зажать ротор в тесках. После выкручивания гаек можно будет вытащить вал ротора из подшипника (он находится в крышке). С вала необходимо снять дистанционное кольцо и тщательным образом осмотреть его. Вал и сам ротор должны быть в удовлетворительном состоянии. В то же время контактные кольца должны быть без задиров, царапин и рисок. Но если они все же присутствуют в таком случае детали необходимо пройтись наждачной бумагой и проточить кольца на токарном станке. При этом нужно сильно постараться снять как можно меньший слой металла, после обработки деталей на станке их необходимо пройти шкуркой. Взяв омметр и подсоединив его выводы к контактным кольцам нужно посмотреть, какое сопротивление показывает прибор. Если он показывает бесконечность, то это значит, в обмотке ротора случился обрыв, и он нуждается в замене.
• Следующим этапом должно стать включение контрольной лампы- 1 провод подсоединить к корпусу ротора, а 2 поочередно подсоединять на каждое кольцо, и если лампа где-то загорится, то ротор нуждается в замене. Это может свидетельствовать о том, что в нем происходят короткие замыкания.

Проверка конденсатора генератора

Что нам потребуется и как проверить конденсатор генератора читаем ниже!

• Проверка конденсатора генератора

Его можно проверить лишь 1 прибором Мегаомметром, от него идут щупы, потом их подсоединяют к конденсатору.

Как собрать генератор

Все детали собираются в обратной последовательности, и во время сборки можно сориентироваться. На крышках ранее делались маркером метки, а пружинную шайбу шкива необходимо поставить выпирающей стороной к гайке и гайку крепления шкива. Это можно сделать, взяв динамометрический ключ.
