Датчик положения дроссельной заслонки ваз 2110 артикул

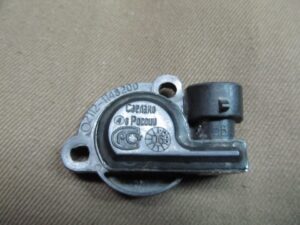

Датчик бесконтактный положения дроссельной заслонки (ДПДЗ 36.3855), все модели ВАЗ инжектор

Уважаемые покупатели, во избежание ошибок при отправке датчика бесконтактного положения дроссельной заслонки (ДПДЗ 36.3855), в строке «Комментарий» указывайте модель вашего автомобиля, год выпуска и количество клапанов , инжектор или карбюратор.

Датчик бесконтактный положения дроссельной заслонки (ДПДЗ 36.3855 ) предназначен для установки на корпусе дроссельной заслонки систем впрыска топлива двигателей ВАЗ, с целью преобразования углового положения дроссельной заслонки в пропорциональное изменение электрического напряжения, и используется бортовым компьютером для управления подачей топлива.

Основное достоинство — отсутствие механического контакта при преобразовании электрического сигнала. Ресурс работы повышается в 3 раза по сравнению с эксплуатируемыми в данное время на автомобилях ВАЗ.

ДПДЗ – это автомобильный потенциометр, один конец которого подключен к «массе», другой – к «плюсу» напряжения питания. На нем также имеется и третий контакт, он отсылает сигналы о положении дроссельной заслонки на электронный блок управления автомобиля. Когда водитель жмет на педаль акселератора, дроссель реагирует на это открытием заслонки. Как следствие, напряжение в датчике растет, а информация об этом передается на контроллер. Аналогично работает взаимосвязь и при отпускании педали газа.

Датчик бесконтактный положения дроссельной заслонки ДПДЗ устанавливается в посадочное место, которое находится в корпусе дроссельного узла. При этом датчик напрямую связан с дроссельной заслонкой и реагирует на ее движение, передавая соответственный сигнал на контроллер. В зависимости от этого, ЭБУ дозирует количество бензина для подходящей в конкретной ситуации смеси.

Конструктивно датчик является составляющей впускной системы двигателя, регулирует количество поступающего воздуха, т.е. за качество топливно-воздушной смеси. Состоит ДПДЗ из постоянного и переменного резисторов, сопротивление которых достигает 8 Ом. Напряжение же на его выходе в зависимости от положения самой заслонки постоянно меняется. За всем следит контроллер, а количество топлива регулируется в зависимости от полученных данных.

— Номинальное напряжение питания 5 В;

— Потребляемый ток не более 12 мА;

— Датчик обеспечивает линейную характеристику выходного сигнала от 0,535+_ 0,07 до 4,634+_0,092В, при механическом угле поворота от 18 до 106 градусов соответственно.

— Нелинейность характеристики не более 1,5%.

Симптомы неисправности датчика положения дроссельной заслонки:

  1. Проблемы на холостом ходу, которые уже описаны выше.
  2. При выключении передачи во время движения автомобиля двигатель иногда глохнет.
  3. При наборе скорости проявлялись рывки, особенно при плавном разгоне.
  4. Плавают обороты холостого хода практически на всех режимах работы двигателя.
  5. Может загореться лампа «CHECK ENGINE», но это не обязательное условие при поломке ДПДЗ.

Другие артикулы товара и его аналогов в каталогах: 2112 – 1148200-01 ; 2112-1148200-82, 36.3855 .

Особенности изделия:
Датчик положения дроссельной заслонки (обозначение по каталогу «СЧЕТМАШ», Курск ТУ4594-034-00225331 ) , предназначен для преобразования углового положения дроссельной заслонки в напряжение постоянного тока и используется в автомобилях с электронной системой управления двигателем.

ВАЗ-21120, ВАЗ-11170, ВАЗ-11180, ВАЗ-11190, ВАЗ-21080, ВАЗ-21090, ВАЗ-21099, ВАЗ-21100, ВАЗ-21110, ВАЗ-21130, ВАЗ-21140, ВАЗ-21150, ВАЗ-21200, ВАЗ-21210, ВАЗ-21230, ВАЗ-21310, ВАЗ-21700, ВАЗ-21720, ЗАЗ-1102, ЗАЗ-1103, ЗАЗ-1105, Daewoo Lanos, Daewoo Sens.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как выявить неполадку д атчика положения дроссельной заслонки на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива ?

Как самостоятельно заменить д атчик положения дроссельной заслонки 2112- 1148200-81 (36.3855) на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива.

С интернет – Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .

Не забудьте поделиться со своими друзьями и знакомыми найденной информацией, т. к. она им тоже может понадобится — просто нажмите одну из кнопок социальных сетей, расположенных выше.

Как выявить неполадку д атчика положения дроссельной заслонки на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива ?

Как самостоятельно заменить д атчик положения дроссельной заслонки 2112- 1148200-81 (36.3855) на автомобиле семейства ВАЗ 2108-2112 и их модификаций с электронной системой впрыска топлива.

Основные признаки неисправности ДПДЗ ВАЗ-2110: как их проверить

Владельцам автомобилей ВАЗ-2110 нередко приходится ремонтировать свое транспортное средство. А следствием ремонтных работ могут быть как значительные поломки, так и мелкие неисправности. К какому типу поломок относится неисправность датчика положения дроссельной заслонки? За что отвечает данная деталь в автомобиле? Как выявить, что именно эта деталь перестает правильно функционировать? Читайте об этом в нашей статье.

Читать еще:  Тюнинг двигателя ваз 16 клапанов

Что это ДПДЗ в автомобиле ВАЗ-2110

Сокращенно датчик положения дроссельной заслонки принято среди автомобилистов называть ДПДЗ. Эта деталь применяется в нескольких типах двигателей:

  1. Бензиновых инжекторного типа.
  2. Типа моновпрыск.
  3. Дизельных моторах.

ДПДЗ еще знают как потенциометр заслонки дросселя. Это связано с тем, что датчик направлен на выполнение функционирование в качестве переменного резистора. Сам датчик установлен в моторном отсеке – местом фиксации служит дроссельный патрубок. Механизм работы датчика заключается в следующем: в зависимости от того, какое положение и степени открытия имеет заслонка дросселя, изменяется и сопротивление. То есть уровень значения такого сопротивления зависит от нажатия педали газа. Если педаль не нажата, то дроссельная заслонка будет закрытой, а сопротивление – наименьшим. При открытой заслонке наоборот. Соответственно, напряжение на ДПДЗ, которое прямо пропорционально сопротивлению, будет также меняться.

Контролем таких изменений занимается электронная система управления, именно она получает все сигналы от ДПДЗ и подает горючее с помощью топливной системы.

Так, при максимальном показателе напряжения сигнального контакта датчика положения дроссельной заслонки, топливная система автомобиля ВАЗ-2110 подаст наибольшую порцию горючего.

Таким образом, чем точнее показатели с ДПДЗ, тем лучше электронная система ВАЗ-2110 настраивает работу двигателя на правильный режим его работы.

Связь заслонки дросселя с другими автомобильными системами ВАЗ-2110

Дроссельная заслонка автомобиля ВАЗ-2110 является составляющей впускной системы двигателя и напрямую связана с большим числом других систем транспортного средства. К ним относятся следующие системы:

  • курсовой устойчивости;
  • антиблокировки;
  • антипробуксовки;
  • противозаносной;
  • круиз-контроля.

К тому же имеют место те системы, что управляются электроникой коробки передач. Ведь именно эта заслонка дросселя регулирует поступление воздуха в систему автомобиля и отвечает за качественный состав топливно-воздушной смеси.

Конструкция ДПДЗ

Датчик положения заслонки дросселя может быть двух видов:

  • пленочным;
  • магнитным или бесконтактным.

По своей конструкции он напоминает воздушный клапан – в открытом положении давление соответствует атмосферному, в закрытом – падает до состояния вакуума. В ДПДЗ входят резисторы постоянного и переменного тока (сопротивление каждого по 8 Ом). Процесс открывания и закрывания заслонки отслеживается контроллером, с последующей регулировкой подачи топлива.

Если возникает хотя бы один симптом неполадок в системе функционирования этого датчика, то в двигатель топливо может быть подано либо в избытке, либо в дефиците. Такие сбои в работе двигателя отражаются на самом двигателе автомобиля ВАЗ-2110 и на его коробке переключения передач.

Характерные симптомы неисправного состояния ДПДЗ

Благодаря правильному функционированию датчика положения дроссельной заслонки, топливная система двигателя автомобиля ВАЗ-2110 работает со сглаживающим эффектом. То есть транспортное средство двигается плавно, а педаль газа хорошо отзывается на нажатие. Поэтому неисправность ДПДЗ можно заметить практически сразу по следующим признакам:

  1. Плохой запуск двигателя.
  2. Заметное увеличение расхода топлива.
  3. Движения автомобиля прерывистые.
  4. Заметны холостые обороты двигателя в запущенном состоянии.
  5. Загорается сигнал на приборной панели Check e
  6. Машина плохо разгоняется из-за задержек в ускорении.
  7. Слышны хлопки во впускном коллекторе.

Конечно же, эти признаки неисправного состояния датчика могут наблюдаться не все сразу. Но даже если вы заметили только один из названных признаков, стоит провести компьютерную диагностику транспортного средства в сервисном центре.

Неполадки ДПДЗ и их диагностирование

Как известно, вечных деталей для автомобилей еще не придумали. И поломку ДПДЗ можно предусмотреть, для этого необходимо поинтересоваться возможными причинами выхода из строя этой детали. Вот основные из них:

  1. Истирание напыленного слоя основы, что служит для перемещения ползуна (результат – неправильные результаты показаний ДПДЗ).
  2. Выход из строя сердечника подвижного типа (результат – ухудшение контактов между ползунком и резистивным слоем).

Как же самому разобраться в неполадках с этим датчиком? Для этого можно провести самостоятельное диагностирование работы своего диагностирования:

  1. Прислушайтесь к работе двигателя ВАЗ-2110 на холостом ходу:
    • поломка очевидна, если вы заметите, что его обороты находятся в «плавающем» состоянии;
  2. Резко сбросьте педаль газа:
    • неисправность присутствует, если движок после этого действия остановится.
  3. Наберите скорость:
    • неполадка ДПДЗ есть, если автомобиль начнет двигаться рывками, что свидетельствует о неправильной подаче топлива в систему.

Специалисты утверждают, что чаще всего датчик выходит из строя при сильном загрязнении резистивной дорожки или ее полного обрыва. Чтобы убедиться в обратном, нужно проверить рабочее состояние ДПДЗ.

Проверяем работу датчика положения дроссельной задвижки

Чтобы самостоятельно проверить ДПДЗ, не обязательно вызывать автоэлектрика для консультации. Для этого нужен мультиметр или вольтметр. Далее специалисты предлагают пошаговую инструкцию проверки датчика.

Читать еще:  Уровень охлаждающей жидкости ваз 2110

Первый шаг – необходимо повернуть ключ в замке зажигания, снять показатели напряжения между контактом ползунка датчика и «минусом». В нормальном состоянии показатель будет до 0,7 В.

Второй шаг – нужно повернуть пластиковый сектор и открыть заслонку, после чего снова сделать замеры. В нормальном состоянии датчика прибор покажет результат от 4 В.

Третий шаг – следует полностью включить зажигание (в результате этого разъем вытянется), измерить сопротивление между ползунком и любым выводом. При вращении сектора необходимо следить за прибором измерения:

  • при плавном движении стрелки мультиметра или вольтметра датчик исправен;
  • при резких скачках стрелки прибора ДППЗ неисправен.

После определения неисправности датчика его можно отрегулировать либо заменить. Как поступить правильно, вам подскажут в сервисном центре по ремонту автомобилей марки ВАЗ-2110.

Датчик дроссельной заслонки на ВАЗ 2110: признаки неисправности

Как известно, автомобиль ВАЗ 2110 выпускался с инжекторными и карбюраторными двигателями. Инжекторы оснащаются внушительным количеством датчиков, от работоспособности которых зависит функциональность важных агрегатов. Потому при их поломке могут возникать проблемы в работе двигаться, снижаться мощность, расти расход топлива и многое другое.

Ярким примером важного датчика является датчик положения дроссельной заслонки. Сегодня о нем поговорим более подробно.

Зачем он нужен

Датчик положения заслонки отвечает за определение текущего положения дросселя. В зависимости от этого, система подачи топлива меняет количество подаваемого горючего при том или ином режиме работы силового агрегата.

При возникновении проблем с ним можно обратиться на СТО, чтобы не тратить силы и нервы. Но на практике самостоятельно поменять ДПДЗ достаточно просто, плюс вы сэкономите приличную сумму денег.

Располагается искомый регулятор сбоку дроссельного патрубка на оси дроссельной заслонки.

Расположение регулятора

Особенности работы

ДПДЗ по своей сути является переменным резистором, на один выход которого подается питание в 5 Вольт. Второй контакт связан с массой, а третий подключается к контроллеру.

Когда вы нажимаете на педаль газа, меняется напряжение. Датчик следит за показателями выходного напряжения на контроллере, тем самым регулирует и контролирует качество подаваемой топливовоздушной смеси. Это напрямую зависит от угла открытия самой заслонки.

Если по каким-то причинам этот регулятор выходит из строя, катастрофы не произойдет, поскольку временно его функции возьмет на себя другой датчик — массового расхода воздуха.

Это вовсе не означает, что ДПДЗ можно не менять. У каждого регулятора свои функции, потому перекладывать задачи ДПДЗ на ДМРВ не стоит.

Неисправности

Есть несколько характерных признаков неисправностей, за счет которых можно обнаружить, что с регулятором дроссельной заслонки возникли проблемы.

  • Высокие показатели холостого хода;
  • При выключении передачи двигатель может заглохнуть;
  • Когда автомобиль набирает обороты, машину дергает, чувствуются рывки;
  • Динамика разгона существенно ухудшается;
  • Возникают плавающие обороты на холостом ходу.

Следует отметить, что подобные признаки могут быть характерными и при выходе из строя других узлов — регулятора холостого хода или модуля зажигания, например. Потому предварительно нужно проверить ДПДЗ.

Проверка состояния регулятора

Далее поговорим о том, как можно проверить данный датчик заслонки дросселя. Мероприятие необходимое, поскольку оно позволяет понять, действительно ли все беды из-за него, либо проблемы возникли по причине отказа других элементов вашего автомобиля.

Не редко начинающие автовладельцы делают поспешные выводы, опираясь на первичные признаки поломки. Отсюда лишние ремонтные работы, затраты.

Для проверки текущего состояния датчика положения дроссельной заслонки вам необходимо:

  • Измерить показатели напряжение на выходе ползунка, включив при этом зажигание и разомкнув контакты холостого хода;
  • Если проверка показывает, что напряжение составляет более 0,7 вольт, тогда датчик действительно вышел из строя;
  • Откройте заслонку полностью. В нормальном состоянии показатели напряжения должны составлять не больше 4 вольт;
  • Замерьте переменный резистор на сопротивление;
  • Для этого подключается омметр или мультиметр в режиме омметра на питание и на выход;
  • Медленно начинайте поворачивать дроссельную заслонку;
  • Параллельно следите за показаниями на приборе;
  • Если по мере открытия заслонки сопротивление так же медленно меняется, тогда агрегат работает исправно.

Если вы обнаружили в ходе проверки, что датчик неисправен, его нужно только заменить. Ремонту он не подлежит.

Резистивный слой, по которому передвигается ползунок, под действием силы трения стирается со временем. Из-за этого регулятор начинает выдавать неправильные данные, изменяются характеристики подаваемой смеси, ухудшается работа двигателя.

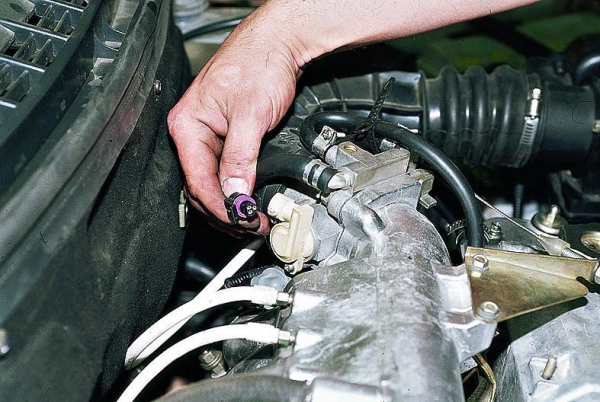

Отключение регулятора

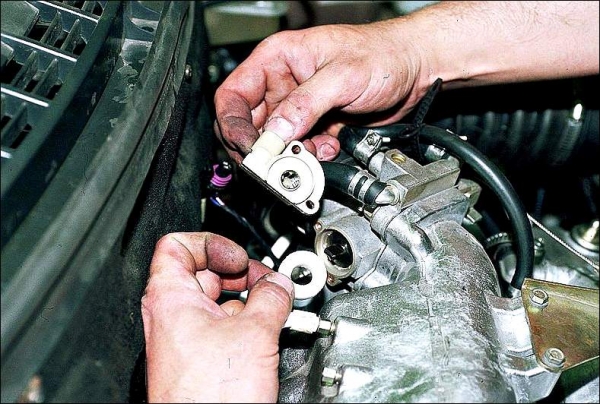

Замена

На самом деле поменять этот датчик до безумия просто. Так что не спешите отправлять машину на станцию технического обслуживания. Все можно сделать своими руками, качество от этого не пострадает.

  1. Для демонтажа датчика положения дросселя сначала его нужно отыскать.
  2. Как мы уже отмечали, располагается искомый агрегат сбоку дроссельного патрубка на оси дроссельной заслонки.
  3. Отыскав элемент, возьмите в руки фигурную отвертку.
  4. С помощью этого нехитрого инструмента открутите пару болтов, которые удерживают устройство.
  5. Обратите особое внимание на прокладку, которая имеется в наличии под старым регулятором. Использовать ее повторно не рекомендуем, лучше сразу купить новую. Зачастую прокладка идет уже в комплекте с самим датчиком дросселя.
  6. Сняв старый датчик, можете немного зачистить место его установки, если там имеются загрязнения.
  7. Далее ставится новый датчик вместе с новенькой прокладкой из поролона и затягиваются болты.
  8. Старайтесь максимально до упора затянуть крепежные элементы, иначе в противном случае новый датчик дроссельной заслонки быстро потеряет свою эффективность. Придется заново проводить работы.
  9. Никаких настроек выполнять после замены не нужно.
  10. Нулевая отметка на контроллере позволит определить, что дроссель полностью закрыт.
Читать еще:  Выбрасывает антифриз через расширительный бачок ваз 2114

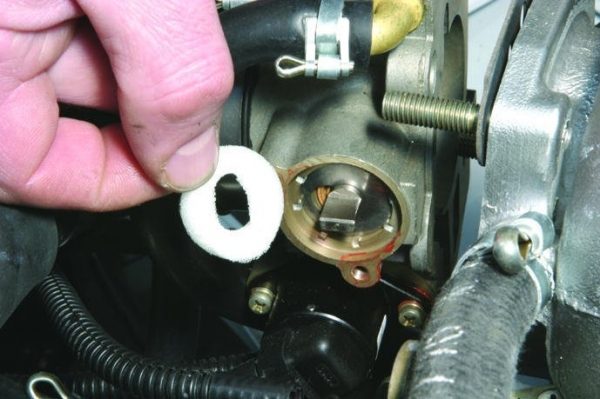

Поролоновая прокладка

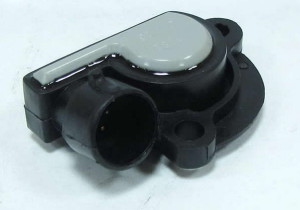

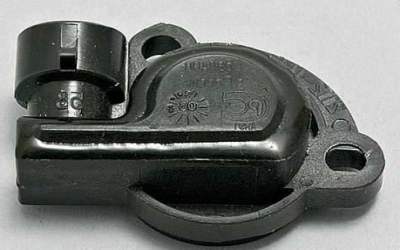

Что выбрать?

При замене у многих уже более или менее опытных автовладельцев возникает вопрос, какой регулятор лучше установить. Ведь существует два типа.

Датчик положения дроссельной заслонки ваз 2110 артикул

Похожая проблема с оборотами после установки бесконтактного VTN.
Уже две штуки испробовал. Один фиг.
Если ехать по трассе или в городском цикле без пробок, то все нормально . Но стоит чуть дольше потыркаться в пробке, когда уже периодически начинает срабатывать карлсон, то начинаются глюки. Они не связаны с моментом срабатывания карлсона, а именно с высокой темперутурой в моторном отсеке. Особенно сильно проявляется, если автомобиль неподвижный, мотор горячий, в моторном отсеке хуже , чем в Сахаре — проверено неоднократно.

Симптомы: обороты зависают на 920 или около 1020 (по-разному бывает). Угол при этом на БК 0 градусов. Иногда достаточно «топнуть» по педали газа. Вывод сделал следующий — бесконтактный датчик перегревается и начинает глючить электроника. Горячий воздух поднимается от катколлектора, и опа.

Может из-за высокой температуры появляется дрейф или смещение начального (нулевого) напряжения на выходе датчика?
ЭСУД автомобиля перестраивается на новое НАИМЕНЬШЕЕ напряжение с выхода ДПДЗ, запоминает как ноль и при дальнейшей работе опирается на него. Еще раз отмечу, что угол открытия дроссельной заслонки по БК 0 градусов.

У кого какие мысли?

Все массы протянуты, обжаты, пропаяны. Протянута дополнительная масса от аккума к массе эсуд (шпилька у ноги водителя).
Что еще может быть не так?
Да, с обычным контактным датчиком Арзамас (Рикор), тот что в блистере никаких проблем
Сегодня купил взамен старого, такого же.

Присоединяюсь к вопросу. Сейчас поеду эту лабуду покупать.

Добавлено спустя 4 минуты 25 секунд:

Заслонка закрывается полностью,даже очиститель не вытекает, всё ж грешу на не правильный РХХ.
_________________
— Что ты думал,когда на это шёл?
— Как думаешь жить с этим дальше?
» Не ту страну назвали-Гондурас. «

Похожая проблема с оборотами после установки бесконтактного VTN.
Уже две штуки испробовал. Один фиг.
Если ехать по трассе или в городском цикле без пробок, то все нормально . Но стоит чуть дольше потыркаться в пробке, когда уже периодически начинает срабатывать карлсон, то начинаются глюки. Они не связаны с моментом срабатывания карлсона, а именно с высокой темперутурой в моторном отсеке. Особенно сильно проявляется, если автомобиль неподвижный, мотор горячий, в моторном отсеке хуже , чем в Сахаре — проверено неоднократно.

Симптомы: обороты зависают на 920 или около 1020 (по-разному бывает). Угол при этом на БК 0 градусов. Иногда достаточно «топнуть» по педали газа. Вывод сделал следующий — бесконтактный датчик перегревается и начинает глючить электроника. Горячий воздух поднимается от катколлектора, и опа.

Может из-за высокой температуры появляется дрейф или смещение начального (нулевого) напряжения на выходе датчика?
ЭСУД автомобиля перестраивается на новое НАИМЕНЬШЕЕ напряжение с выхода ДПДЗ, запоминает как ноль и при дальнейшей работе опирается на него. Еще раз отмечу, что угол открытия дроссельной заслонки по БК 0 градусов.

У кого какие мысли?

Все массы протянуты, обжаты, пропаяны. Протянута дополнительная масса от аккума к массе эсуд (шпилька у ноги водителя).
Что еще может быть не так?
Да, с обычным контактным датчиком Арзамас (Рикор), тот что в блистере никаких проблем
Сегодня купил взамен старого, такого же.

Лучше бесконтактного датчика ничего не видел. Использую только Калужский. Первый бесконтактный ДПДЗ прослужил 6 лет. Сейчас поставил новый.

По сути твоего вопроса. У меня была аналогичная ситуация, когда машинке было только полгода. Обороты зависали

1100. Долго искал, поменял все датчики (ДПДЗ и РХХ), даже прошивку заменил (Чиптуньщик убеждал что проблема в ней) — не помогло. И только когда сам снял узел дросильной заслонки, понял, что проблема была в прокладке, сфорированной из герметика. Был подсос воздуха — отсюда и зависание оборотов. А прошивку этого чиптюнщика я выкинул и поставил нормальную — Пашину.
