Где находится датчик положения распредвала в Шевроле Нива и признаки его неисправностей

При появлении неисправностей в этом датчике возникают проблемы, связанные с безопасностью как транспортного средства, так и любых пассажиров. Пример – резкое падение мощности у двигателя, хотя автомобиль находится прямо в середине потока, в процессе движения. В таких ситуациях сложно избежать ДТП – редко удается достаточно быстро среагировать. Поэтому своевременная профилактика и ремонт действительно важны. Главное – понять, как устроен датчик положения распредвала Шевроле Нива.

Что собой представляет датчик

У цилиндрового блока в двигателе есть головка, содержащая 1-2 распределительных вала. Из дополнительного оснащения в этой части – специальные лопасти, основная функция которых – управление впускными, выпускными клапанами. Еще блок включает коленчатый вал, за счет которого начинает движение сам распредвал.

В этом процессе могут принимать участие три элемента:

Шестерни.
Ремень привода газораспределительного механизма.
Цепь ГРМ.

Принцип действия

Положение поворота распредвала по отношению к текущей позиции коленвала анализируется при работе ЭБУ двигателя. Это необходимо, чтобы определиться с рабочим цилиндром. За сообщение такой информации и отвечает датчик положения распредвала. Благодаря полученным данным корректируются параметры для дальнейшей работы форсунок, системы искрообразования.

Работоспособность датчика влияет несколько факторов:

уровень вредных выбросов;
эффективность работы мотора;
экономия по расходам топлива.

В автомобилях в настоящее время присутствуют датчики двух разновидностей. Это датчики Холла, либо электромагнитные виды. Они отвечают за передачу сигнала к блоку ДВС.

При работе индуктивных датчиков вырабатывается сигнал переменного тока. Идентификация в этом случае упрощается, для нее достаточно двух проводов. В случае с датчиком Холла создание сигнала требует дополнительного питания. Поэтому чаще всего к устройству идет три провода. Это важно знать, когда идет замена датчика распредвала Нива Шевроле.

Признаки неисправностей

На практике отказ мотора и обездвиживание транспортного средства – последствия, с которыми владельцы сталкиваются достаточно редко. Работа двигателя продолжается, но появляются небольшие отклонения, из-за которых нормальное функционирование невозможно.

Есть несколько важных симптомов, хотя они могут говорить и о проблемах в других механизмах:

Закономерное увеличение расхода горючего.
Check Engine – индикатор, который при наличии проблем загорается не всегда. Но водители отмечают вспышки в этой части системы, если обороты коленчатого вала увеличиваются до 3000 штук в минуту и более.
Снижение мощности у силового агрегата. Когда нагрузку увеличивают – эффект становится особенно заметным. Это касается буксирования прицепов, резкого ускорения и подъема.
После того, как нажмут педаль газа, наблюдается не динамичный разгон, а серия коротких рывков. Набор скорости происходит с небольшими темпами.
В процессе движения, на холостых оборотах мотор не может работать стабильно. Эта проблема встречается в машинах любого года выпуска – 2011, 2012.

Топливовоздушная смесь будет обогащенной, если в приборе появились неисправности. Из-за этого расход бензина больше, работа мотора перестает быть стабильной.

У других моделей машин допустимы дополнительные признаки неисправностей:

отказ силовой установки из-за того, что нет искрообразования;
появление дополнительных шумов;
сложности с автоматизированным переключением скоростей, если используется автоматическая коробка передач;
затруднения при холодном пуске двигателя;
заводится двигатель без проблем, но в процессе движения глохнет — с этим чаще всего сталкивается и модель 2123.

При этом деталь отличается продолжительным сроком эксплуатации. 80-100 тыс. км пробега – стандартный ресурс для отечественных автомобилей. В случае с импортными цифры достигают 150 тыс. км. Можно ориентироваться на указанные периоды, когда неисправности только ищутся.

Езда с неисправным датчиком допустима, но недолгое время. Износ свечей зажигания и других компонентов увеличивается за счет таких факторов:

Ошибки электроники.
Обогащение топливной смеси.
Рывки двигателя.

Проблемы ищут самостоятельно, либо принимают решение отправить транспорт на диагностику. Выбрать подходящий вариант легко.

Снятие датчика фаз

Деталь снимают с двигателя, чтобы окончательно убедиться в наличии определенной проблемы. На головке цилиндров эту конструкцию вставляют в специальное отверстие. Далее все прикручивают, одним болтом. Достаточно открутить этот соединительный элемент, а затем вытащить деталь, протереть от моторного масла. Главное – не отсоединить колодку, к которой подключены дополнительные провода.

Зажигание можно включить после того, как будет подключен мультиметр – к среднему контакту, массе авто. Стальной элемент близко подносят к торцевой части детали. Например, для этого отлично подойдет обычный ключ. Остается отслеживать показания, которые появляются на дисплее. Если с датчиком все нормально – он реагирует на приближение любого металла, чье напряжение составляет 02,-0,4 в. Высокий показатель в расчет не принимается.

При отсутствии изменений в показателях тестера прибор точно надо менять. Главное – помнить о вероятности отсутствия уплотнительного кольца даже у новых оригинальных запчастей. Такую часть конструкции надо покупать отдельно, либо использовать старую.

Замена датчика, дополнительные рекомендации

Подготовительный этап потребует сбора определенных инструментов:

дополнительное освещение, если оно требуется;
отвертка крестообразного типа;
ветошь;
новый контроллер;
ключ на 10.

Последовательность действий описывается максимально просто:

Сначала открывают капот.
Стяжка с резинового патрубка воздуховода должна быть отпущена.
Извлекаем сам воздуховод.
Контроллер легко найти в первой части блока.
Снимаем клеммы, отвинчиваем болт. Главное – чтобы сохранилась фаза.
Остается извлечь датчик, заменить его новой деталью.
Клеммы надеваем, патрубок воздуховода монтируем обратно.

Дополнительная информация о проверках и устранении неполадок

Подключение сканеров или компьютеров, снабженных специальным программным обеспечением – оптимальный вариант для выявления большинства неисправностей. Главное – выбрать программное обеспечение, соответствующее текущей марке авто.

При неисправности датчика распредвала появляются следующие варианты ошибок:

P0339. В этом случае от датчиков поступают прерывистые сигналы.
P0343. Сигнал отличается высоким уровнем, но он превышает норму.
P0342. Уровень сигнала для электрической цепи слишком низкий.
P0341. Такты сжатия/впуска цилиндропоршневой группы отличаются от текущих фаз газораспределения.
P0340. Сигнал определителя положения отсутствует.

Сканеры и ноутбуки с программным обеспечением у большинства покупателей отсутствуют. Поэтому более простым методом становится проверка с помощью мультиметра.

Всего в такой диагностике не больше 3 этапов:

Проводку подвергают визуальному осмотру, Далее цепь прозванивают, чтобы проверить на предмет обрыва.
На управляющем контакте датчика измеряют исходящий ток. Неисправность точно есть, если с ним что-то не так.
Проверяют работоспособность путем приближения к металлическому предмету.

Читать еще: Как поменять стойку на ланосе

При первом этапе важнее всего убедиться в том, что проводка сохранила целостность, и в том, что контакт соединительной колодки достаточно надежен. Проводящие кабели стоит осмотреть дополнительно, чтобы убедиться в отсутствии оплавления изоляции, трещин с изломами. Мультиметром легко выполнить прозвон, поиск обрыва. Дополнительная обязанность – очищение от окисления. Это первый признак проблем.

После проведения диагностики всей системы можно переходить к самому датчику. Штатные зажимы типа «крокодил» легко заменяются проводами с иглами. Главное – правильно определить место расположения двух контактов питания и третьего провода, идущего к контроллеру. Напряжение между массой шины и контактом проверяют, включив питание. Сигнал должен сохранить нормальный уровень.

Если получены показатели выше или ниже нормы – датчик в обязательном порядке подлежит замене.

Деталь полностью снимают с двигателя, чтобы выполнить окончательную диагностику, принять финальное решение.

Выводы

Поломка этого датчика действительно может приводить к неприятным последствиям. При обнаружении любых признаков неисправностей к ремонту приступают как можно быстрее. Иначе велика вероятность, что машина просто встанет посередине дороги. Сначала считывают показания, при необходимости переходят к проверке самого датчика — для выполнения процедуры остаточно обычного цифрового мультиметра.

Проверка датчика распредвала

Проверка датчика распредвала (ДПРВ) позволяет не только удостовериться в его работоспособности, но и удостовериться, что в двигателях с фазированным (последовательным) впрыском топливо подается именно в необходимой последовательности. Другое название устройства — датчик фаз (его часто используют владельцы отечественных ВАЗов). Проверку можно выполнить с помощью мультиметра, включенного в режим вольтметра, и/или осциллографа. Проверка датчика положения распредвала несложна по своей сути, и с ней может справиться даже начинающий автолюбитель.

Что такое датчик распределительного вала

Перед тем как перейти к вопросу о проверке датчика положения распредвала, необходимо выяснить, что это за устройство, для чего оно нужно и по какому принципу работает. Это поможет уяснить детали проверки в будущем.

Датчик распределительного вала — это устройство, которое фиксирует угловое положения указанного вала в конкретный момент времени. Полученная с его помощью информация передается на электронный блок управления двигателем (ЭБУ), и на ее основе этот орган управления отдает команды на впрыск топлива и зажигание топливовоздушной смеси в каждом цилиндре в конкретный момент времени.

Работа датчика положения распределительного вала основана на эффекте Холла. Так, непосредственно на распредвалу находится металлический зуб, который во время вращения вала изменяет магнитное поле в расположенном рядом датчике. Этот зуб имеет название рэпер. В датчике фиксируется изменение магнитного поля, которое преобразуется в электрический сигнал небольшого напряжения. Этот сигнал и подается на электронный блок управления.

На самом деле датчик положения распределительного вала фиксируется лишь одно его положение, соответствующее положению поршня первого цилиндра в верхней мертвой точке. Далее фазированный впрыск топлива выполняется в последовательности работы цилиндров. Обычно это система 1-3-4-2.

В случае, если датчик распредвала выходит из строя (электронный блок управления получает от него некорректную информацию или вовсе не получает ее), то программно заложен переход в аварийный режим. Он подразумевает использование попарно-параллельную (групповую) подачу топлива в двигатель. Это приводит к двум негативным последствиям:

Небольшая потеря мощности двигателя, особенно при езде в критических режимах (разгоне, езде под нагрузкой).
Увеличение расхода топлива приблизительно на 10…20% (зависит от мощности двигателя, его конструктивных особенностей, а также условий эксплуатации).

Что касается дизельных двигателей, то датчики положения распределительного вала устроены аналогично, но есть одно отличие. Оно заключается в том, что датчик фиксирует положение не только первого цилиндра, а всех. Это сделано за счет того, что на задающем диске имеется отдельный зуб для каждого цилиндра.

Таким образом, при выходе датчика из строя имеет смысл как можно быстрее выполнить его диагностику и при необходимости замену.

Признаки поломки ДПРВ

Существует несколько типовых признаков, по которым можно утверждать, что датчик положения распределительного вала вышел из строя. Сразу же нужно уточнить, что перечисленные ниже симптомы могут свидетельствовать совсем о других неисправностях. Поэтому имеет смысл выполнить дополнительную диагностику. Итак, признаки поломки ДПРВ:

Проблемы с запуском двигателя, причем при любых условиях — «на холодную», «на горячую» и в других режимах. Обычно это выражается в том, что приходится дольше крутить стартером.
Неустойчивая работа двигателя, «плавающие» рабочие и холостые обороты двигателя.
«Провалы» в движении машины, при нажатии на педаль акселератора она отвечает не сразу, теряются динамические характеристики машины (слабо разгоняется, не тянет, особенно в загруженном состоянии и при движении на подъем).
При сбросе педали акселератора двигатель глохнет.
Увеличенный расход топлива (на 10…20%).
Активируется сигнальная лампа на приборной панели Check Engine. Необходимо выполнить дополнительную диагностику с помощью электронного сканера (например, прибора ELM 327 или его аналога). При этом характерные ошибки, касающиеся работы датчика имеют номера P0340, P0342, P0343.

На самом деле датчик положения распределительного вала — достаточно простое и надежное устройство, поэтому из строя он выходит редко. Чаще повреждается его проводка — перетираются провода, повреждается изоляция на них, выходит из строя так называемая «фишка», место подключения датчика к автомобильной цепи.

Однако для машин, ездящих на бензине, описанные выше проблемы выражены не так четко. Но вышедший из строя датчик положения распределительного вала доставит много проблем для владельцев автомобилей, оборудованных газобаллонным оборудованием, в частности, четвертого поколения. Описанные выше неисправности и проблемы могут проявиться на таких машинах «во всей красе». Поэтому владельцам машин, оборудованных ГБО, настоятельно рекомендуется как можно быстрее выполнить диагностику и замену датчика при подозрениях на его неисправность.

Расположение ДПРВ на двигателе

Для выполнения проверки датчика положения распределительного вала необходимо знать, где он находится. Как правило, на восьмиклапанных двигателях обычно ДПРВ монтируется в торце головки блока цилиндров. На шестнадцатиклапанных моторах он также монтируется на головке блока цилиндров, обычно в непосредственной близости с первым цилиндром.

Что касается популярных отечественных автомобилей ВАЗ, то их владельцы называют такие узлы датчиками фаз. Их расположение в этих моторах аналогично. Так, на восьмиклапанных двигателях датчик расположен на левой части головки блока цилиндров (если смотреть по ходу движения автомобиля). На шестнадцатиклапанных — на правой передней части двигателя. В последнем случае непосредственно датчика визуально не видно, его расположение можно оценить лишь по подходящим к нему сигнальным и питающим проводам. Датчик фаз ВАЗ 2114 закреплен в непосредственной близости к воздушному фильтру, около головки блока цилиндров.

Читать еще: Электросхема ваз 21213 нива

Способы проверки датчика распредвала

Перед выполнением проверки датчика с помощью мультиметра или других электронных приборов необходимо проверить его механическую целостность. В частности, он устанавливается в корпус с уплотнительным кольцом, обеспечивающим его надежное крепление. Нужно проверить его состояние. Также будет нелишним проверить целостность корпуса датчика, наличие на нем трещин или других повреждений. Желательно проверить и задающий диск, не повреждены ли зубья, нет ли на корпусе датчика или поблизости от него металлической стружки.

В интернете можно найти информацию о том, что якобы ДПРВ можно выявить его работоспособность, просто проверив его магнитные свойства. В частности, к его торцу (рабочей чувствительной части) поднести маленькую металлическую деталь, которая должна «прилипнуть» к датчику. На самом деле это не так, и нерабочий ДПРВ может как обладать магнитными свойствами, так и не обладать ими. Соответственно, проверку необходимо выполнять другими методами.

Существует два основных способа проверки датчика положения распределительного вала — с помощью электронного мультиметра и с помощью осциллографа. Первый метод проще и быстрее, однако второй — более точный и дает больше диагностической информации.

Проверка датчика распредвала мультиметром

Для проверки ДПРВ необходим демонтаж. Сделать это несложно, нужно лишь отсоединить от него контактную группу проводов, и отвинтить крепежный болт. Также для проверки вам понадобится небольшой металлический предмет (из черного металла, чтобы он магнитился).

Схема подключения для проверки датчика фаз 21110-3706040

Схема подключения для проверки датчика фаз 21120-3706040

Алгоритм выполнения проверки датчика мультиметром следующий:

Взять мультиметр и переключить его в режим измерения постоянного напряжения в диапазоне до 20 В (зависит от конкретной модели мультиметра).
Отсоединить «фишку» от датчика, отщелкнув фиксатор.
Демонтировать датчик из его посадочного места.
На «фишке» датчика 21110-3706040 автомобиля ВАЗ (и на многих других) контакт «А» соответствует массе, контакт «С» — плюсовой провод, идет от реле управления, контакт «В» — сигнальный провод (средний). У фишки датчика 21120-3706040 контакт «А» соответствует массе, контакт «В» — плюсовой провод от реле управления, контакт «С» — сигнальный провод.

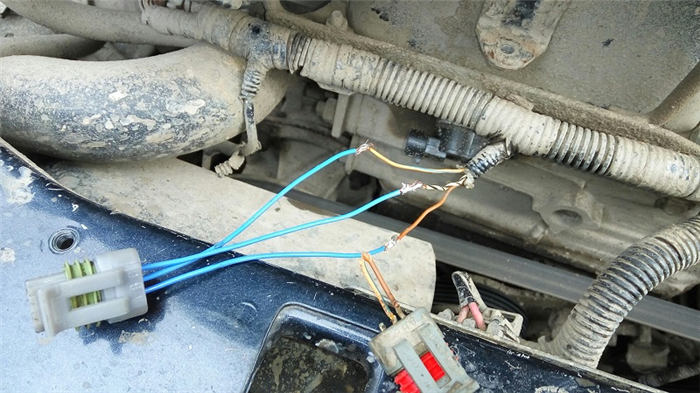

Проверить наличие питания на фишках. Для этого нужно включить зажигание на автомобиле (но не запускать двигатель) и проделать это с помощью мультиметра. Если питания на фишках нет — значит, нужно искать причину. Это может быть неисправная проводка (повреждение изоляции, разрыв проводов), выход из строя управляющего реле, «глюк» электронной системы управления (ЭБУ).
Далее нужно подсоединить датчики для проверки по приведенным на рисунке схемам.
Подать на датчик напряжение 13,5±0,5В (хотя допускается и меньшее, например, 12…12,5 Вольта от аккумулятора).
Если при подаче питания на датчик вольтметр фиксирует отсутствие напряжения на датчике, то это сигнализирует либо о поломке самого датчика, проверку можно завершить и готовиться к замене датчика на новый.
Замерить напряжение между плюсовым и сигнальным контактом. Оно должно равняться не менее 90% от питающего напряжения (то есть, если значение питающего напряжения равно 12 Вольт, то напряжение на сигнальном контакте должно быть не менее 10,8 Вольт).
Поднести к торцу датчика (его сигнальной части) приготовленный заранее металлический предмет. Повторно замерить напряжение на сигнальном контакте. Оно должно быть не более 0,4 Вольт. Убрать пластину — значение напряжения должно восстановиться до 90. 100% питающего. Если есть какие-либо отклонения в процессе проверки — значит, датчик вышел из строя и подлежит замене.

Проверка ДПРВ с помощью осциллографа

Электронный осциллограф помогает понять, как работает датчик положения распределительного вала, и выдает ли он импульсы вообще. Обычно пользуются так называемым электронным осциллографом, то есть, просто программой-симулятором, установленным на ноутбук или другое подобное устройство. Необходимо подключиться к датчику распредвала и снять с него осциллограмму. В идеале должна быть ровная диаграмма-расческа с одним выпадающим пиком, который соответствует прохождению рэпера через датчик. Если же осциллограмма имеет другую форму — нужна дополнительная проверка.

При диагностике осциллографом датчика распределительного вала автомобилей «Ниссан» (в частности, Nissan Almera) форма осциллограммы будет другой. Она не будет ровной, а в виде 3 импульсов, потом пробел, далее 4 импульсов — пробел, 2 импульсов — пробел и один импульс — пробел. Для двигателей этого автопроизводителя такая особенность является нормой.

Замена датчика положения РВ

Если в процессе проверки выяснилось, что непосредственно датчик положения распредвала вышел из строя — значит, он подлежит замене. Как правило, эти узлы являются неремонтопригодными, поскольку их корпус запаян, и разобрать его невозможно. Стоит датчик недорого, а процедура замены несложная, и с ней может справиться даже начинающий автолюбитель.

Алгоритм замены датчика следующий:

При неработающем двигателе отсоединить от аккумуляторной батареи минусовую клемму.
Отсоединить от датчика положения распределительного вала «фишку» (как при проверке).
В зависимости от модели автомобиля необходимо демонтировать детали, которые препятствуют доступу к датчику. Например, на современных автомобилях наподобие «Лада Веста» необходимо снять кронштейн вспомогательных агрегатов.
С помощью гаечного ключа отвинтить один или два крепежных болта, в зависимости от типа крепления. Размер гаечного ключа может быть разный, обычно для ВАЗов это ключ на 10 мм.
После демонтажа крепления необходимо аналогично достать датчик из его посадочного места.
Установка нового датчика выполняется в обратной последовательности.
Присоединить минусовую клемму к аккумулятору.

При покупке нового датчика положения распределительного вала необходимо обращать внимание на состояние его уплотнительного кольца. Обычно оно продается отдельно. Желательно при смене датчика менять и уплотнительное кольцо, поскольку со временем оно изнашивается и теряет эластичность. Использовать старое кольцо можно лишь в случае крайней необходимости, когда нет возможности купить новое.

Заключение

Датчик положения распределительного вала — несложное, но важное устройство в двигателе, и от его работы зависит нормальное функционирование двигателя. Поэтому при выявлении признаков выхода его из строя желательно как можно быстрее выполнить соответствующие диагностические процедуры. Они несложные, и с ними справится даже начинающий, не имеющий опыта, автовладелец. Аналогично и с его заменой. Цена датчика фаз для автомобилей ВАЗ по состоянию на зиму 2019 года составляет порядка 400 рублей.

Читать еще: Ваз 2107 прыгает напряжение

Датчик фаз (ДФ / ДПРВ); ошибки 0340, 0342, 0343

Имя: Ярослав
Рег.: 21.03.2012
Тем / Сообщений: 3 / 8260
Откуда: Таганрог
Возраст: 28
Авто: ВАЗ-21214-50-120 (01.06.2012), SHTAT UniComp 400L (прошивка 3.3.1), ВАЗ-11173 2012, ВАЗ-21112 2006

Рег.: 19.02.2013
Сообщений: 289
Откуда: Россия Ярославль
Возраст: 51
Авто: 21214 2009 г.в.

Я не силен в этом, это как?

Иногда БК бегущей строкой показывает ошибку.
А иногда – вообще молчит и ошибку видно, только когда листаешь функции вручную кнопкой (Штат Х-1).
Сбрасываешь, через некоторое время снова появляется.
Вчера катался по городу, где то с 11.00 до 19.00
Дважды появлялась “0340”
Кроме этого вообще ничего, “чек” не горит.

Рег.: 19.02.2013
Сообщений: 289
Откуда: Россия Ярославль
Возраст: 51
Авто: 21214 2009 г.в.

Так то бывало и раньше в “сезон дождей” выскакивали какие то ошибки по датчикам, тоже без “чека”, потом, после сброса пропадали и больше не появлялись.

Забить на это дело? А то почитал ветку, на новые датчики тоже особой надежи нет.
Будем посмотреть.

Рег.: 19.02.2013
Сообщений: 289
Откуда: Россия Ярославль
Возраст: 51
Авто: 21214 2009 г.в.

Рег.: 29.12.2009
Тем / Сообщений: 7 / 330
Откуда: Питер
Возраст: 42
Авто: Нива 21214&2005, 21214&2015, ГАЗ-69 1956г.в.

Рег.: 19.02.2013
Сообщений: 289
Откуда: Россия Ярославль
Возраст: 51
Авто: 21214 2009 г.в.

Имя: Рочев Александр Михайлович
Рег.: 05.04.2012
Сообщений: 63
Откуда: Республика Коми, Нижний Одес
Возраст: 47
Авто: ВАЗ-2131, январь 2012г, евро-4,”17.9.7″, М74,карданы СИМ,БК Мультитроникс VC731

Рег.: 10.09.2011
Сообщений: 23
Откуда: ХМАО Сургут
Возраст: 34
Авто: 2131M

Рег.: 06.12.2004
Тем / Сообщений: 4029 / 23189
Откуда: Москва
Возраст: 66
Авто: 21214M, 2013 гв.

С помощью яндексовского автоматического переводчика выяснил следующее.

8 лет назад я посылал этому нивоводу фото размещения датчика фаз – помню, как это было. Сейчас он пишет, что у него выскакивали ошибки 0300, 0301–0304, 0363, 1301–1304 на 40000 км. Менял модуль зажигания, ВВ-провода и свечи, но безрезультатно. Ошибки исчезли после замены датчика фаз.

Димитрий считает, что поскольку датчик фаз работает в горячем масле, он выдерживает только 40000 км. По его словам, датчик положения коленчатого вала работает намного дольше, поскольку не омывается горячим маслом.

Ошибки 0300-0304 – пропуски зажигания. Ошибок 0363, 1301–1304 у нас в FAQ тоже нет. Но возможно, что у экспортных машин более жесткие требования по экологии, поэтому я посмотрел коды для МЕ17.9.7 и увидел, что ошибки 0363, 1301–1304 – Пропуски воспламенения для защиты нейтрализатора.

Опыт нашего форума показывает, что ДФ отнюдь не выходит из строя после 40000 км. На моей предыдущей Ниве он нормально работал все время до пробега 72000 км, когда я ее продал. Да и в теме я не увидел ничего, что подтверждало бы мнение Димитрия.

Вообще, ДПКВ работает совсем на другом принципе – он индукционный, он не использует эффект Холла, как в ДФ.

Примерно это я написал ему в ответном письме. И послал ссылку на этот пост.

Датчик распредвала ваз нива

При сбросе газа двигатель глохнет. Проверьте датчик фаз!

Примерно после 55 тысяч км пробега на Ниве 21214 (распред. впрыск Bosch MP7 Eвро3) начала проявляться достаточно неприятная вещь: при сбросе педали газа двигатель глохнет. Особенно по утрам (двигатель холодный), в тянучках, когда ревут вентиляторы и после заправки. Т. е. дефект плавающий и заменой РХХ или ДПДЗ не устранялся. К сожалению, провести диагностику долго не удавалось и приходилось терпеть. Ну, а когда свершилось, то проявился код ошибки – Р0340, неверный сигнал датчика фаз. Или то же – датчика распредвала.

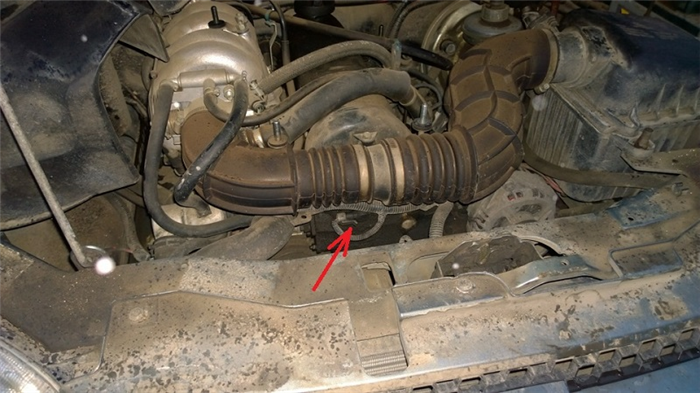

Если испытываете подобный трабл, проверяйте датчик! Он находится на головке блока спереди, вверху, ниже крышки, на наклонном приливе и крепится одним болтом. Тест датчика осуществляется согласно ИНФОРМАЦИОННОГО ПИСЬМА Автоваза № 65-2003-И. Это, если он у вас в руках, и вам удалось его снять! Я извлек его фрагментами.

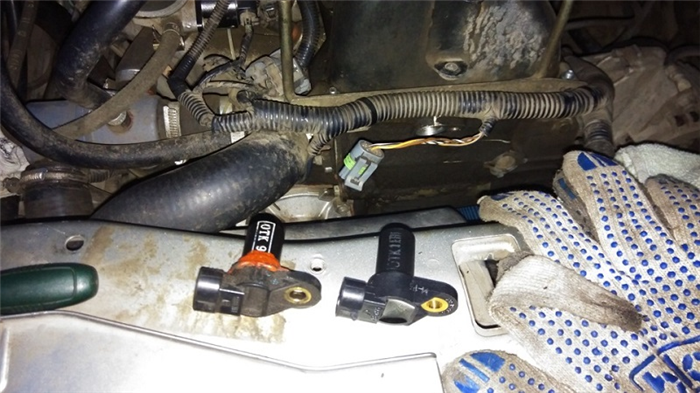

Для начала запаситесь прокладкой крышки р/вала, новым датчиком исключительно 2110-37060040 (даже, если не пригодятся – этот запас карман не оттянет), отстегните от датчика колодку жгута, осмотрите контакты. Я увидел следы моторного масла, чего при изначальной защищенности не должно быть. Убедимся, что провода жгута в порядке: контролькой с “+” АкБ коснитесь контакта “А” на колодке. Они там подписаны. Загорелась лампочка – хорошо. Теперь с массы проверьте контакт “В”. Загорелась лампочка – провода целы. Понадеемся, что с контроллером тоже все хорошо.

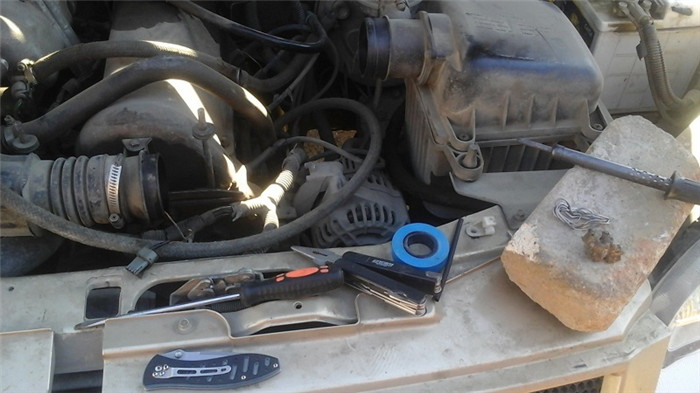

Отключаем АКБ. Теперь левой рукой со стороны запаски (сняли?) накидным ключиком на 10 выкручиваем болт и пробуем пошевелить и снять датчик. Если стоит намертво, то снимаем крышку распредвала. Посмотрите, какие из проходящих над ней трубок вам мешают, отсоедините их в верхней части, заодно поменяйте хомуты на плосковинтовые (нормовские). Просуньте под конец датчика снизу ветошь, чтобы уберечься от мусора. Попробуйте пассатижами, прокручивая датчик, сдвинуть его с мертвой точки. Если и после этого не удается его вынуть, то срезаем (я использовал обычное столярное долото) по стенке головки, а остатки хорошей отверткой выталкиваем наружу.

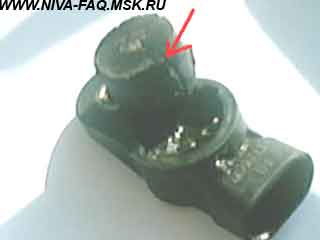

Горячая масляная среда, видимо, негативно действует на оболочку датчика, да и на внутреннюю заливку, последствия нетрудно представить. В моем случае датчик даже треснул по образующей:

Датчик устанавливается на тоненькой прокладке, которая тоже приходит в негодность. Я использовал фторопластовую ленту “фум”, аккуратно обмотав верхний поясок.

Возвращаем все на место: крышку, трубки, подключаем колодку жгута, аккумулятор и . вперед!
