О спидометре на ВАЗ 2106: от выбора до ремонта

На всех автомобилях скорость движения измеряется специальными приборами, которые называются спидометрами. На ВАЗ 2106 в разные годы устанавливались два типа таких приборов, поэтому часто у владельцев могут возникнуть вопросы относительно проверки и ремонта спидометра.

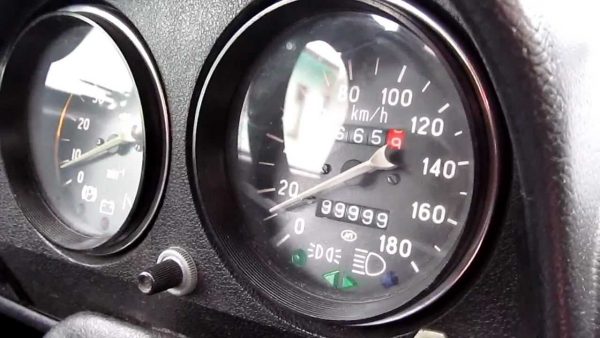

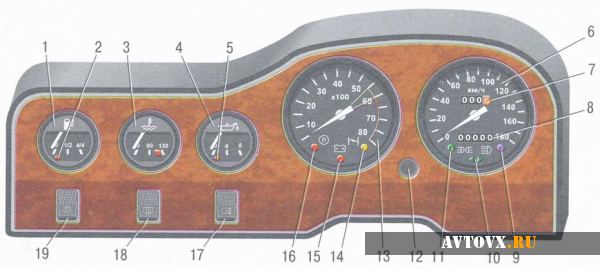

Спидометр ВАЗ 2106

Спидометр на любом автомобиле — это прибор, который служит для определения текущей скорости движения. К тому же для удобства водителя устройство заодно фиксирует весь пробег машины с момента выпуска с конвейера и указывает пробег за последние сутки.

Основные характеристики спидометра на «шестёрке»:

• показания от 0 до 180 км/ч;
• измеряемая скорость движения — от 20 до 160 км/ч;
• передаточное отношение — 1:1000.

Это устройство изготавливается в корпусе: так удобнее всего монтировать спидометр на панель приборов ВАЗ 2106 и при необходимости снимать его.

Любопытно, что первый прототип современного спидометра был создан ещё в 1500-х годах самим Леонардо да Винчи. Этим прибором проводились измерения скорости экипажей запряжённых лошадьми. А на автомобилях спидометры начали устанавливаться только в 1901 году.

Какие бывают спидометры

С 1901 года прошло более ста лет. За это время изменились не только конструктивные особенности автомобилей, но и сами спидометры. Сегодня принято делить все автомобильные приборы для фиксации пробега и измерения скорости езды на два основных типа:

• механического действия;
• электронные.

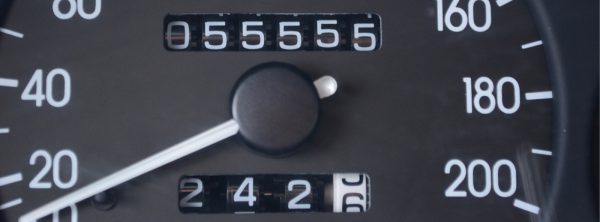

Механические приборы на ВАЗ 2106 могут быть только барабанного типа. То есть индикатор наносится на специальный барабан, который вращается соответственно скорости вращения колёсной пары. То есть налицо механическая связь прибора со вторичным валом коробки переключения передач.

В электронном спидометре такая связь отсутствует. Данные о текущей скорости движения поступают от датчика скорости, что считается более точным считыванием актуальной информации.

Почему спидометр врёт

На самом деле даже самый современный автоспидометр может искажать реальные показатели скорости. В основном, проблемы связываются с калибровкой устройства или с разницей при работе разных валов во время манёвров.

Водителю необходимо знать, что главной причиной «обмана» спидометров на ВАЗ 2106 считается размер дисков и резины. Чем больше общий диаметр колеса на машине, тем большее расстояние «шестёрка» проходит за 1 оборот приводного вала. Соответственно, тем большее количество пробега покажет прибор.

Видео: врёт спидометр — разбираем, лечим

По статистике спидометры на ВАЗ 2106 «врут» на 5–10 км/ч. Именно из-за этой особенности производители обычно чуть занижают калибровку устройства, чтобы прибор показывал немного заниженные показатели, чем есть на самом деле.

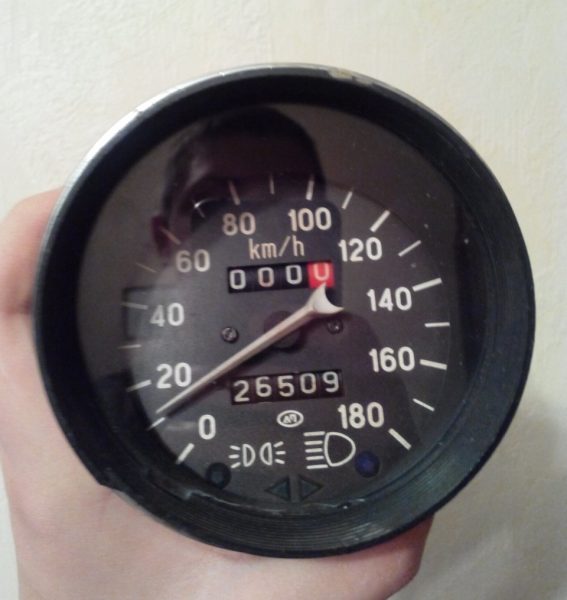

Механический спидометр на ВАЗ 2106

Механические приборы считаются максимально простыми, так как суть их работы заключается в связи между элементами автомобиля. Так, механический прибор на ВАЗ 2106 работает по принципу связи стрелки спидометра с выходным валом редуктора. Редуктор же сам получает приводную силу от вращения колёсной пары. Таким образом, стрелка получает энергию от колеса автомобиля и отражает на шкале приборов соответствующее значение.

В полости МКПП «шестёрки» есть выходной валик, на котором надета шестерёнка. Шестерня во время движения вращается на этом валике и задевает тросик прибора. Трос же представляет собой прочнейший кабель, завёрнутый в защиту. Один конец тросика вмонтирован в отверстие этой шестерёнки, а другой подсоединён к прибору учёта скорости.

Неисправности

Механический спидометр тем и хорош, что легко выявить неполадки в его работе и диагностировать неисправность. Условно все возможные неисправности можно разделить на два типа:

• спидометр не показывает реальную скорость движения автомобиля;
• приводная часть прибора издаёт сильный шум.

К причинам появления данных неисправностей относятся:

1. Общая неисправность самого спидометра — в этом случае без замены прибора не обойтись.
2. Ослабление гаек наконечника гибкого вала. В процессе езды по неровным дорогам гайки могут выкручиваться — достаточно просто закрутить их до упора, чтобы спидометр начал показывать корректные данные.
3. Обрыв гибкого валика в КПП. Потребуется замена этой детали.
4. Повреждения тросика. Восстановить его целостность невозможно, придётся менять.

Если посмотреть на статистику поломок механического спидометра ВАЗ 2106, то можно сделать вывод: большее количество неисправностей связывается с тросиком и может быть устранено только его заменой.

Ремонтные работы

Для того, чтобы возобновить работоспособность механического спидометра, потребуются:

• отвёртка с плоским тонким лезвием;
• пассатижи;
• гаечные ключи;
• проволока из стали с характеристиками диаметра до 0.5 мм и длиной до 2 метров.

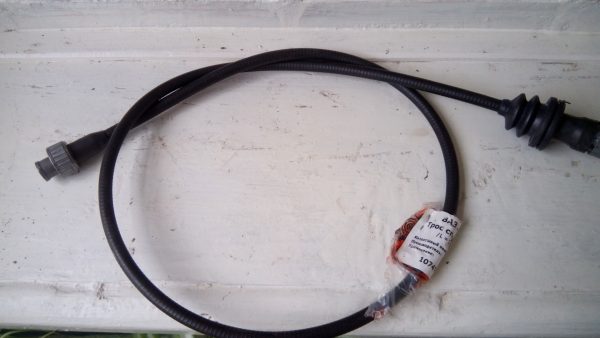

• новый тросик привода.

Так как приводная часть КПП ВАЗ 2106 монтируется в нижней части автомобиля, для ремонта придётся воспользоваться ямой или эстакадой.

Порядок работ следующий:

1. Надёжно зафиксировать автомобиль в таком положении, чтобы было удобно под него подлезть.
2. Обязательно отсоединить провод с отрицательной клеммы аккумулятора.
3. Снять панель приборов в салоне, подцепив край пластика отвёрткой и нажав на фиксаторы.
4. Вывернуть гайку, которая фиксирует трос к устройству спидометра.
5. Привязать к гайке новую проволоку.
6. Отвернуть гайку, которая держит трос в корпусе коробки переключения передач.
7. Отстыковать тросик от коробки.
8. Потянуть трос на себя, вытащить его из автомобиля таким образом, чтобы направляющая проволока, привязанная к гайке, заменила трос.
9. Перед тем, как ставить новый тросик, необходимо его смазать «ШРУСом» или «Литолом».
10. Новый трос протащить по проволоке, после чего проволоку снять.
11. Все дальнейшие действия по фиксации троса произвести в обратной последовательности.

Таким образом, замена троса может занять до получаса времени. Во всех остальных случаях целесообразно сразу же заменить и сам прибор спидометра — допускается установка только механического устройства для корректности работы.

Видео: ремонт своими руками

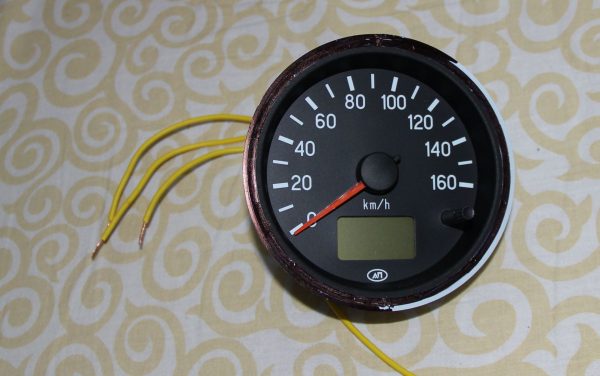

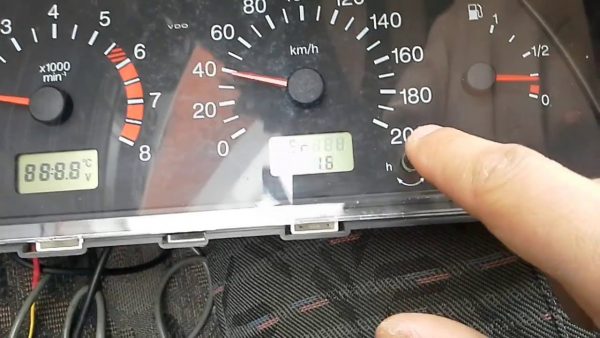

Электронный спидометр

Тенденция к электронификации транспортных средств затронула и отечественный автопром. На более современных автомобилях ВАЗ 2107 уже на заводе устанавливали электронные спидометры.

Этот прибор оснащается магнитом, который крепится к выходному валику МКПП. К тому же спидометр имеет и электронный блок, поэтому магнит, вращаясь по своей окружности, проходит рядом с блоком и передаёт на него сигнал о скорости вращения колёс. То есть магнит выполняет роль датчика. В свою очередь, блок по алгоритму рассчитывает реальную скорость движения автомобиля и передаёт данные на цифровой прибор в салоне машины.

Считается, что электронные спидометры точнее механических, так как засчёт работы магнита могут считывать показания скорости от 0 км/ч.

Неисправности

Неполадки в работе электронных приборов обычно вызваны:

• повреждениями электронного индикатора;
• неисправностью датчика (магнита);
• плохим контактом или обрывом контакта между магнитом и электронным блоком.

В свою очередь, эти неисправности ведут к тому, что спидометр начинает сильно «врать», индикация моргает и отображает некорректную информацию о скорости.

Диагностика и ремонт

Восстановить работоспособность электронного устройства будет чуть сложнее, чем механического, так как потребуется специальное оборудование в виде тестера и осциллографа (или сканера). Также заранее нужно будет подготовить:

• отвёртку с крестообразным лезвием;
• отвёртку с плоским тонким лезвием;
• набор гаечных ключей.

Чаще всего проблемы с работой электронного спидометра возникают из-за попадания на клеммы влаги или грязи. Поэтому диагностику следует начинать с осмотра контактных соединений.

Далее, если контакты чисты, можно приступать к более детальной диагностике и ремонту:

1. Осмотреть проводку на предмет потери изоляционного слоя или перегибов. При необходимости нужно будет заменить провод на аналогичный.
2. Тестером проверить работу всех элементов, работающих в системе измерения скорости. Исправный датчик движения должен выдавать напряжение не менее 9 В и частоту от 4 до 6 Гц. В ином случае необходима замена датчика на новый (вставить устройство в гнездо).
3. Осциллографом проверяется сила сигнала между датчиком и блоком.

Видео: как быстро проверить спидометр

Как таковой, ремонт электронного спидометра может заключаться только в полной его замене, так как если все составные части и проводка в порядке, то необходима замена. Поменять прибор несложно: достаточно отстыковать приборную панель и выкрутить крепления старого спидометра.

Как снимать щиток приборов — описано в любой мурзилке. Вкратце, две защелки снизу, на твоем годе выпуска скорее всего придется ловить ножом через щель, один выступ сверху, открутить от спидометра его тросик — и вот приборка висит на проводах. Далее по мурзилке.

Майк Индиго

http://vaz-2106.ru/forum/index.php?showtopic=2894

Таким образом, «шестёрка» оснащается с завода либо механическими, либо электронными спидометрами, каждый из которых редко выходит из строя. Как правило, все поломки этих устройств связаны с солидным сроком эксплуатации и естественным износом элементов.

Электронные приборы на ваз 2106

Версия 24.10.16 beta

Переезд сайта на новый домен .

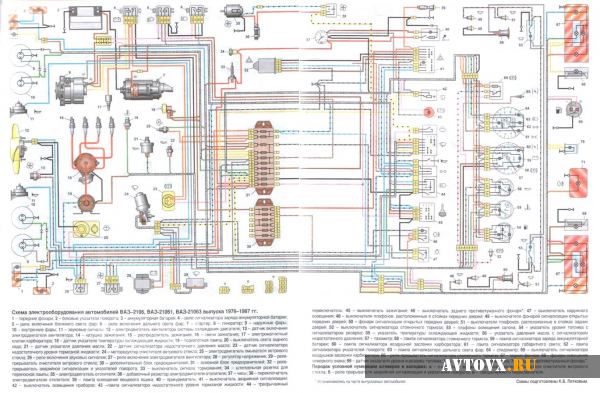

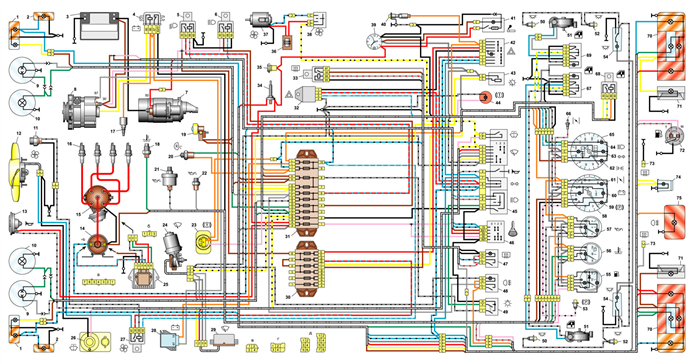

Электрическая схема автомобиля ВАЗ 210 6

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле лампы сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – датчик включения электродвигателя вентилятора;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – звуковой сигнал;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – коммутатор*;
26 – электродвигатель омывателя ветрового стекла;
27 – реле включения электродвигателя вентилятора**;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – реле-прерыватель аварийной сигнализации и указателей поворота;
33 – реле включения обогрева заднего стекла***;
34 – выключатель стоп-сигнала;
35 – штепсельная розетка для переносной лампы****;
36 – добавочный резистор электродвигателя отопителя;
37 – электродвигатель отопителя;
38 – переключатель электродвигателя отопителя;
39 – часы;
40 – лампа освещения вещевого ящика;
41 – прикуриватель;
42 – выключатель аварийной сигнализации;
43 – регулятор освещения приборов;
44 – лампа сигнализатора уровня тормозной жидкости;
45 – трехрычажный переключатель;
46 – выключатель зажигания;
47 – выключатель обогрева заднего стекла***;
48 – выключатель заднего противотуманного фонаря;
49 – выключатель наружного освещения;
50 – выключатели плафонов, расположенные в стойках передних дверей;
51 – моторедукторы электростеклоподъемников передних дверей***;
52 – выключатели плафонов, расположенные в стойках задних дверей;
53 – выключатель контрольной лампы стояночного тормоза;
54 – плафоны освещения салона;
55 – указатель уровня топлива с сигнализатором резерва;
56 – указатель температуры охлаждающей жидкости;
57 – указатель давления масла с сигнализатором недостаточного давления;
58 – тахометр;
59 – лампа сигнализатора стояночного тормоза;
60 – лампа сигнализатора заряда аккумуляторной батареи;
61 – лампа сигнализатора воздушной заслонки карбюратора;
62 – контрольная лампа габаритного света;
63 – лампа сигнализатора указателей поворота;
64 – лампа сигнализатора дальнего света фар;
65 – спидометр;
66 – выключатель сигнализатора воздушной заслонки карбюратора;
67 – переключатель электростеклоподъемника левой передней двери***;
68 – реле включения электростеклоподъемников передних дверей***;
69 – переключатель электростеклоподъемника правой передней двери***;
70 – задние фонари;
71 – фонари освещения номерного знака;
72 – датчик указателя уровня и резерва топлива;
73 – колодки, подключаемые к элементу обогрева заднего стекла***;
74 – лампа освещения багажника;
75 – задний противотуманный фонарь.

Порядок условной нумерации штекеров в колодках:

а – коммутатора;
б – датчика-распределителя зажигания;
в – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
г – реле прерывателя аварийной сигнализации и указателей поворота;
д – трехрычажного переключателя.

* Устанавливается в случае применения на автомобиле бесконтактной системы зажигания. При этом должен устанавливаться датчик-распределитель зажигания типа 38.3706 и катушка зажигания типа 27.3705 или 027.3705.
** С 2000 г. не устанавливается и электродвигатель 12 включается непосредственно датчиком-выключателем 11. При этом вместо применявшегося ранее датчика температуры 11 типа ТМ-108 применяется датчик-выключатель 661.3710.
*** Устанавливается на части автомобилей.
**** С 2000 г. не устанавливается.

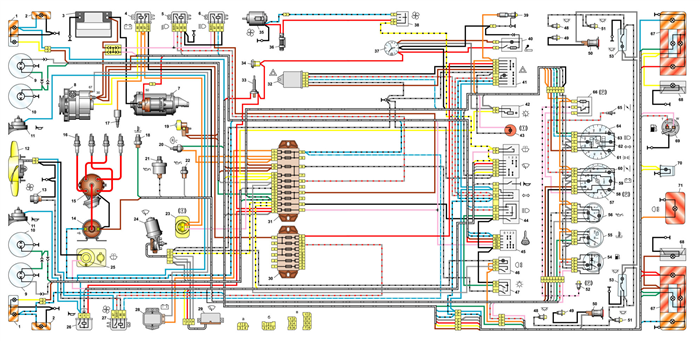

1 – передние фонари;
2 – боковые указатели поворота;
3 – аккумуляторная батарея;
4 – реле сигнализатора заряда аккумуляторной батареи;
5 – реле включения ближнего света фар;
6 – реле включения дальнего света фар;
7 – стартер;
8 – генератор;
9 – наружные фары;
10 – внутренние фары;
11 – звуковые сигналы;
12 – электродвигатель вентилятора системы охлаждения двигателя;
13 – датчик включения электродвигателя вентилятора;
14 – катушка зажигания;
15 – распределитель зажигания;
16 – свечи зажигания;
17 – электромагнитный клапан карбюратора;
18 – датчик указателя температуры охлаждающей жидкости;
19 – подкапотная лампа;
20 – выключатель света заднего хода;
21 – датчик указателя давления масла;
22 – датчик сигнализатора недостаточного давления масла;
23 – датчик сигнализатора недостаточного уровня тормозной жидкости;
24 – моторедуктор очистителя ветрового стекла;
25 – электродвигатель омывателя ветрового стекла;
26 – рле включения звуковых сигналов;
27 – реле включения электродвигателя вентилятора;
28 – регулятор напряжения;
29 – реле-прерыватель очистителя ветрового стекла;
30 – дополнительный блок предохранителей;
31 – основной блок предохранителей;
32 – рел-прерыватель аварийной сигнализации и указателей поворота;
33 – выключатель сигнала торможения;
34 – штепсельная розетка для переносной лампы;
35 – электродвигатель отопителя;
36 – добавочный резистор электродвигателя отопителя;
37 – часы;
38 – переключатель электродвигателя отопителя;
39 – лампа освещения вещевого ящика;
40 – прикуриватель;
41 – выключатель аварийной сигнализации;
42 – выключатель освещения приборов;
43 –лампа сигнализатора недостаточного уровня тормозной жидкости;
44 – трехрычажный переключатель;
45 – выключатель зажигания;
46 – выключатель заднего противотуманного фонаря*;
47 – выключатель наружного освещения;
48 – выключатели плафонов, расположенные в стойках передних дверей;
49 – выключатели фонарей сигнализации открытых передних дверей;
50 – фонари сигнализации открытых передних дверей;
51 – выключатели плафонов, расположенные в стойках задних дверей;
52 – выключатель сигнализатора стояночного тормоза;
53 – плафоны освещения салона;
54 – указатель уровня топлива с сигнализатором резерва;
55 – указатель температуры охлаждающей жидкости;
56 – указатель давления масла с сигнализатором недостаточного давления;
57 – тахометр;
58 – лампа сигнализатора стояночного тормоза;
59 – лампа сигнализатора заряда аккумуляторной батареи;
60 – лампа сигнализатора воздушной заслонки карбюратора;
61 – лампа сигнализатора габаритного света;
62 – лампа сигнализатора указателей поворота;
63 – лампа сигнализатора дальнего света фар;
64 – спидометр;
65 – выключатель сигнализатора воздушной заслонки карбюратора;
66 – реле-прерыватель сигнализатора стояночного тормоза;
67 – задние фонари;
68 – фонари освещения номерного знака;
69 – датчик указателя уровня и резерва топлива;
70 – лампа освещения багажника;
71 – задний противотуманный фонарь*.

Порядок условной нумерации штекеров в колодках:

а – очистителя ветрового стекла и реле прерывателя очистителя ветрового стекла;
б – реле прерывателя аварийной сигнализации и указателей поворота;
в – трехрычажного переключателя.

* Устанавливались на части выпускаемых автомобилей.

Электронные приборы на ваз 2106

Автомобиль модели ВАЗ-2106 начали выпускать в 1976 году. От своего предшественника ВАЗ-2103 он отличался более мощным двигателем, объём которого составляет 1,6 л, модифицированным кузовом и салоном. На момент своего выхода в свет это был самый престижный и комфортабельный автомобиль. Ниже приведена качественная цветная схема электрооборудования отечественного легкового автомобиля ВАЗ-2106. Как и в любой машине, у данной модели могут возникнуть неисправности в электроцепи, поэтому электрическая схема будет незаменима для выявления и устранения таких проблем. С её помощью можно выяснить, где именно произошла поломка в электроцепи и произвести соответствующий ёё ремонт. Выяснить какая не работает лампа на панели приборов или фара, какой датчик вышел из строя, устранить поломку генератора, произвести проверку предохранителей, и другие ремонтные действия вы можете на основе представленной информации.

Схема ВАЗ 2106

1 — боковые указатели поворота; 2 — подфарники ваз-2106; 3 — наружные фары; 4 — внутренние фары; 5 — звуковые сигналы; б — электродвигатель вентилятора системы охлаждения двигателя ваз 2106; 7 — датчик включения электродвигателя вентилятора ваз 2106; 8 — реле включения звуковых сигналов; 9 — реле включения электродвигателя вентилятора ваз 2106; 10 — регулятор напряжения; 11 — катушка зажигания ваз 2106; 12 — электродвигатель омывателя ветрового стекла; 13 — датчик недостаточного уровня тормозной жидкости; 14 — распределитель зажигания; 15 — электродвигатель стеклоочистителя; 16 — свечи зажигания ваз 2106; 17 — датчик контрольной лампы давления масла; 18 — датчик указателя давления масла; 19 — датчик указателя температуры охлаждающей жидкости; 20 — подкапотная лампа; 21 — электромагнитный клапан карбюратора ваз 2106; 22 — генератор; 23 — стартер; 24 — аккумуляторная батарея; 25 — реле контрольной лампы заряда аккумуляторной батареи; 26 — реле включения ближнего света фар; 27 — реле включения дальнего света фар; 28 — реле стеклоочистителя; 29 — дополнительный блок предохранителей; 30 — основной блок предохранителей; 31 — выключатель света заднего ходы; 32 — выключатель контрольной лампы стояночного тормоза; 33 — штепсельная розетка переносной лампы; 34 — реле-прерыватель указателей поворота и аварийной сигнализации; 35 — электродвигатель отопителя; 36 — выключатель стоп-сигнала; 37 — реле обогрева заднего стекла*; 38 — резистор электродвигателя отопителя; 39 — лампа освещения вещевого ящика; 40 — выключатель наружного освещения; 41 — выключатель обогрева заднего стекла*; 42 — выключатель зажигания ваз 2106; 43 — переключатель ближнего-дальнего света; 44 — переключатель указателей поворота; 45 — выключатель звукового сигнала; 46 — переключатель стеклоочистителя; 47 — выключатель смывателя ветрового стекла; 48 — выключатель (регулятор) освещения приборов; 49 — выключатель аварийной сигнализации; 50 — прикуриватель; 51 — переключатель отопителя; 52 — контрольная лампа уровня тормозной жидкости; 53 — выключатели фонарей сигнализации открытых передних дверей; 54 — фонари сигнализации открытых передних дверей; 55 — выключатели плафонов, расположенные в стойках передних дверей; 56 — указатель уровня топлива с контрольной лампой резерва топлива; 57 — указатель температуры охлаждающей жидкости; 58 — указатель давления масла с контрольной лампой; 59 — тахометр; 60 — контрольная лампа стояночного тормоза; 61 — контрольная лампа заряда аккумуляторной батареи; 62 — контрольная лампа воздушной заслонки карбюратора; 63 — спидометр; 64 — контрольная лампа наружного освещения; 65 — контрольная лампа указателей поворота; 66 — контрольная лампа дальнего света фар; 67 — реле-прерыватель контрольной лампы стояночного тормоза; 68 — выключатель контрольной лампы воздушной заслонки карбюратора; 69 — часы; 70 — выключатели плафонов, расположенные в стойках задних дверей; 71 — плафоны; 72 — элемент обогрева заднего стекла; 73 — лампа освещения багажника; 74 — датчик указателя уровня и резерва топлива; 75 — задние фонари; 76 — фонари освещения номерного знака.

Модификации

Схема включения элеткростеклоподьемников передних дверей

1 – основной блок предохранителей; 2 – реле включения электростеклоподъемников; 3 – переключатель стеклоподъемника левой двери; 4 – переключатель стеклоподъемника правой двери; 5 – моторедуктор электростеклоподъемника правой двери; 6 – моторедуктор электрического стеклоподъемника левой двери; 7 – дополнительный блок предохранителей; 8 – выключатель зажигания; А – к выводу «30» генератора; Б – к выключателю освещения приборов; В – условная нумерация штекеров в колодке моторедуктора.

Схема управления электромагнитным клапаном карбюратора

1 – выключатель зажигания; 2 – генератор; 3 – аккумуляторная батарея; 4 – катушка зажигания; 5 – коммутатор; 6 – блок управления; 7 – электромагнитный клапан карбюратора; 8 – концевой выключатель карбюратора.

Электродвигатель вентилятора системы охлаждения двигателя

1 – генератор; 2 – аккумуляторная батарея; 3 – выключатель зажигания; 4 – основной блок предохранителей; 5 – реле включения электровентилятора, 6 – датчик включения электровентилятора; 7 – электровентилятор; 8 – дополнительный блок предохранителей

Предохранители и реле ВАЗ 2106

• №1 защищает цепи звукового сигнала, часов, стоп-сигналы, прикуривателя, фонари сигнализации открытых передних дверей. Номинал предохранителя 16А.
• №2 защищает цепи омывателя лобового стекла, стеклоочистителей (дворников), электродвигателя отопителя ВАЗ 2106. Номинал предохранителя 8А.
• №3 левые фары дальнего света, а также контрольная лампа включения дальнего света в спидометре (синего цвета). Номинал предохранителя 8А.
• №4 защищает правые фары дальнего света. Номинал предохранителя 8А.
• №5 защищает от КЗ левые фары ближнего света. Номинал 8А.
• №6 защищает цепь правых фар ближнего света. Номинал 8А.
• №7 защищает цепь ламп освещения багажника, приборов, номерного знака, прикуривателя, левый передний фонарь габаритного света и правый задний фонарь габаритного света. Номинал 8А.
• №8 защищает цепь контрольной лампы габаритного света, лампу освещения номерного знака, подкапотную лампу освещения двигателя, правый передний фонарь габаритного света и левый задний фонарь габаритного света. Номинал 8А.
• №9 защищает цепь тахометра, обмотки реле обогрева заднего стекла, лампы заднего хода, освещения вещевого ящика, контрольной лампы заряда аккумулятора, включения стояночного тормоза, уровня тормозной жидкости, управления воздушной заслонкой карбюратора, указателей давления масла, температуры охлаждающей жидкости и уровня топлива, поворота. Номинал 8А.
• №10 защищает цепи зарядки аккумулятора, а именно цепь возбуждения генератора и реле-регулятора. Номинал 8А.
• №11, 12,13 в базовой комплектации находятся в резерве и могут быть использованы для дополнительного оборудования. Номинал подбирается в зависимости от потребителя.
• № 14 служит для защиты цепи элемента обогрева заднего стекла, если такой установлен. Номинал 16А.
• № 15 электровентилятор охлаждения двигателя, если таков установлен в автомобиле. Номинал 16А
• №16 защищает цепь указателей поворота и аварийной сигнализации. Номинал 8А.

Важно не только содержать в чистоте контактные группы, но и использовать предохранители тех номиналов, которые рекомендует производитель. Игнорирование этих требований грозит выходом из строя электрооборудования.

Как можно проапгрейдить приборы в автомобиле ВАЗ 2106?

Заводская панель приборов ВАЗ 2106 – это выпуклая конструкция из металла сложной формы, с отверстиями под шкалы и подключение приборов, облаченная в пленку из полимеров, пустоты в которой наполнены монтажным ПВХ-составом.

На лицевой стороне этого изделия расположены элементы управления с интегрированной подсветкой приборов и некоторые основные переключатели. Градуированные шкалы приборов оснащены, как уже было сказано, подсветкой приборов «шестерки», которая необходима для контроля над их показаниями в вечернее и ночное время.

Конструкция панели приборов в ВАЗ шестой модели

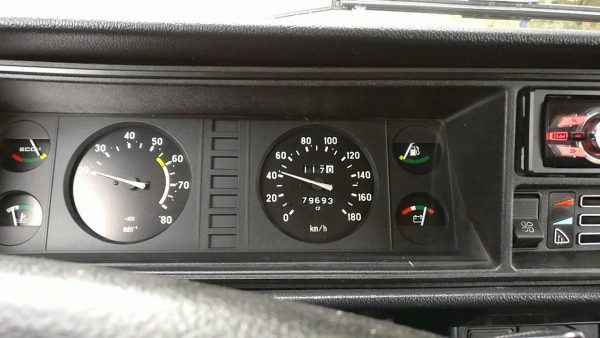

Непосредственно панель приборов ВАЗ 2106 можно посмотреть ниже

Подключение приборов и компонентов системы электрооборудования «шестерки», таких, как АКБ, генераторное устройства и другие гаджеты, исполнено по электрической схеме однопроводного типа. Вторым контактом электропроводки автомобиля выступает т.н. «масса», к ней подведен отрицательный контакт.

В роли коммутатора главных электроцепей выступает замок зажигания, которые состоит из группы контактов, взаимодействующей с определенными контактами, положение которых зависит от позиции ключа зажигания в замковом устройстве и механического «противоугонки» с выступом, выдвигающимся механическим путем. Тумблеры включения внешней оптики, «противотуманок» и подогрева стекла кормового расположения интегрированы в щиток приборов ВАЗ 2106, расположенный напротив рулевой колонки.

«Аварийка», детектор уровня жидкости в тормозном бачке, тумблер подсветки приборов «шестерки» и электрозажигалка дислоцируются на фальш-панели аудиосистемы. Центральный переключатель света, «поворотники», рычаг включения очистителя и омывателя лобового стекла смонтированы в единый комплекс переключателей, расположенных под рулевым колесом.

Электромашины (стартер, генератор), потребляющие большую силу тока, подключаются через релейное устройство. Электрический вентилятор обдува системы охлаждения подключен через термодатчик, автоматически включающийся по достижению предельно допустимой температуры эксплуатации силовой установки.

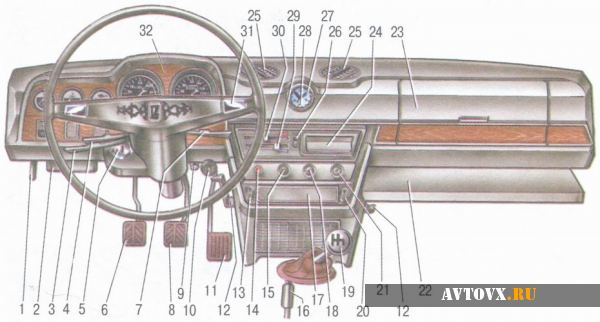

Кинематическую схему приборов ВАЗ «шестой модели» можно посмотреть ниже

Тут наглядно показана система подключения приборов, где видно размещение всей комбинации, установленной компактно в одном устройстве, которая носит название «щиток приборов» и его расположение показано тут

Иногда автолюбители жалуются, что приборы не работают без всяких видимых причин. Конечно, их может быть несколько, но в таких случаях следует проверить исправность предохранителя, который обеспечивает функционал сети приборов. В случае, если неисправность не удается устранить, то следует задуматься, как снять панель приборов на ВАЗ 2106 и продолжить поиск дефекта более предметно.

Снятие панели приборов для замены компонентов

Для поиска неисправности и замены компонентов необходимо знать, как снять приборы, и что для этого потребуется из подручных слесарных инструментов. Понадобится всего лишь 2 отвертки и плоскогубцы.

Порядок производства ремонтных работ:

1. Демонтируем с помощью отвертки верхнюю крышку декоративного обрамления рулевой колонки.
2. С помощью 2 отверток отжимаем скобы в технологических отверстиях панели приборов и, потянув за нижнюю плоскость, вытаскиваем изделие.
3. Несколько ослабив крепеж наконечника приводного вала прибора замера скорости с помощью плоскогубцев, отворачиваем ее и рассоединяем от спидометра.
4. Для удобства при демонтаже отводим щиток приборов и маркируем контактные разъемы, после чего разъединим контакты.
5. Демонтируем панель приборов ВАЗ шестой модели и откладываем ее в сторону.
6. Проводим монтаж другого устройства в обратной последовательности.

При монтаже заводим в технологическое место верхнюю часть панельного комплекса, далее нажимаем на нижнюю его часть до защелкивания установочных скоб.

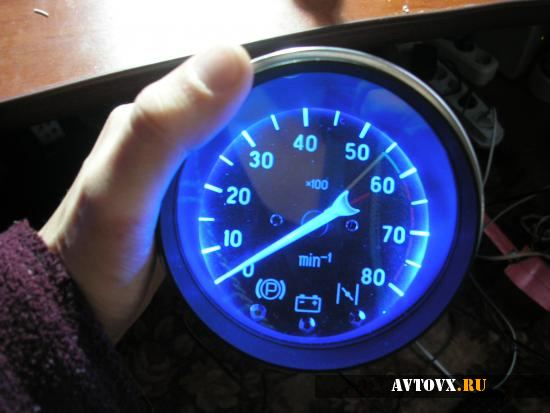

При достаточной функциональности и информативности панели приборов ВАЗ 2106 ее дизайн весьма аскетичен, т.к. тенденции к ее оформлению формировались по принципу необходимой достаточности. Приобретать обновленную модель с интегрированным электронным устройством накладно.

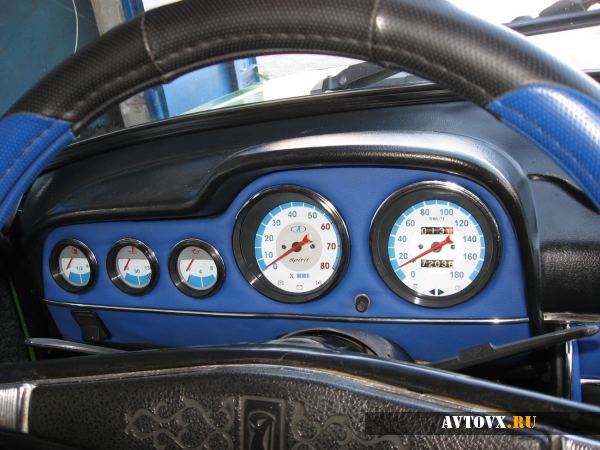

Существует возможность ее модернизировать, проведя тюнинг панели приборов ВАЗ 2106, одним из элементов которого предполагается установка накладки на приборы, приобрести её в онлайн-магазине. Для любителей установки оригинальных накладок на приборы в информационном пространстве сети можно подобрать их форму и расцветку по своему вкусу.

Проведение тюнинга приборов ВАЗ 2106 можно оформить в специализированных автоателье, но стоимость дизайнерских работ будет очень высокой. Для тех автолюбителей, которые обладают способностью к декоративному мастерству, целесообразно провести внешнее оформление приборов «шестерки» своими руками, применив для этого все возможности фантазии и вдохновения.

Чтобы не навязывать автолюбителям своих шаблонов тюнинга, хочется предупредить о том, что основная задача дизайнерских работ в салоне не только придание удобства при пользованию панелью приборов, но и сохранение функционала этого электронного устройства.
