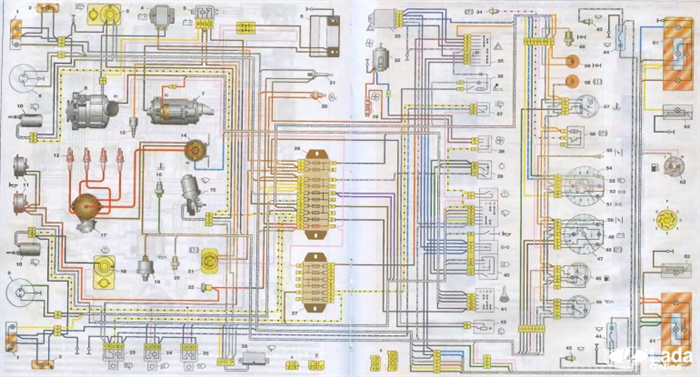

Электросхема ваз 21213 нива

Электросхема ваз 21213 нива

Как пользоваться интерактивной электросхемой

Если навести указатель мыши на зеленоватый кружок, расположенный у элемента схемы, всплывает наименование элемента.

Чтобы проследить, какие контакты соединены, надо кликнуть слегка затемненную прямоугольную область вблизи конца провода или в месте соединения провода с разъемом, к которому он присоединен, при этом включится анимация провода в соответствии с протекающим по нему током. Указатель мыши при наведении на такую область меняет вид. Чтобы отключить анимацию, надо кликнуть еще раз.

Для увеличения изображения кликните правой кнопкой мыши и выберете пункт меню «увеличить». Для возврата изображения в исходный масштаб надо выбрать пункт меню «показать все»

Элементы электросхемы

01 — фонарь передний правый
02 — фонарь передний левый
03 — указатель поворота боковой правый
04 — указатель поворота боковой левый
05 — электродвигатель омывателя ветрового стекла
06 — электродвигатель омывателя фар
07 — коммутатор
08 — аккумуляторная батарея
09 — стартер
10 — генератор
11 — правая фара
12 — левая фара
13 — моторедуктор очистителя фары правый
14 — моторедуктор очистителя фары левый
15 — звуковой сигнал
16 — свечи зажигания
17 — концевой выключатель карбюратора
18 — электромагнитный клапан карбюратора
19 — катушка зажигания
20 — моторедуктор очистителя ветрового стекла
21 — блок управления электромагнитным клапаном карбюратора
22 — датчик распределителя зажигания
23 — датчик температуры охлаждающей жидкости
24 — датчик недостаточного давления масла
25 — розетка переносной лампы
26 — датчик недостаточного уровня тормозной жидкости
27 — реле-прерыватель очистителя ветрового стекла
28 — реле ламп заднего противотуманного света
29 — реле обогрева заднего стекла
30 — реле очистителей и омывателя фар
31 — реле ближнего света фар
32 — реле дальнего света фар
33 — реле стартера
34 — реле-прерыватель аварийной сигнализации и указателей поворота
35 — реле зажигания
36 — электродвигатель отопителя
37 — добавочный резистор электродвигателя отопителя
38 — лампа подсветки рычагов управления отопителем
39 — выключатель ламп наружного освещения
40 — блок предохранителей основной
41 — блок предохранителей дополнительный
42 — выключатель фонаря заднего хода
43 — выключатель стоп-сигнала.
44 — регулятор свещения приборов
45 — замок зажигания
46 — трехрычажный подрулевой переключатель
47 — выключатель аварийной сигнализации
48 — выключатель очистителей и омывателей фар
49- переключатель электродвигателя отопителя
50 — выключатель обогрева заднего стекла
51 — выключатель ламп заднего противотуманного света
52 — выключатель концевой ламп освещения салона
53 — плафон освещения салона
54 — прикуриватель
55 — выключатель лампы сигнализатора прикрытия воздушной заслонки карбюратора
56 — лампа сигнализатора прикрытия воздушной заслонки карбюратора
57 — выключатель индикации блокировки дифференциала
58 — выключатель индикации стояночного тормоза
59 — датчик указателя уровня и резерва топлива
60 — комбинация приборов
61 — электродвигатель омывателя заднего стекла
62 — фонарь задний правый
63 — фонарь задний левый
64 — колодка подключения дополнительных стоп-сигналов
65 — колодки для подключения дополнительных габаритных огней
66 — колодка для подключения к элементу обогрева заднего стекла
67 — фонари освещения номерного знака
68 — моторедуктор заднего стеклоочистителя

Электропроводка Нива 21213: особенности унификации

Понравилась статья? Следите за новыми идеями полезных авто советов в нашем канале. Подписывайтесь на нас в Яндекс.Дзене. Подписаться.

ВАЗ 21213 является преемником ВАЗ 2121 Нива, и был запущен в производство в 1994 году. Добавление «троечки» в индексе обозначило новую эру внедорожной версии автомобиля, хотя большая часть деталей использовалась от всего модельного ряда Тольяттинского автозавода.

В частности, автомобиль получил:

  1. Силовой агрегат от ВАЗ 2106 с увеличенным до 1,7 л объемом;
  2. Двухкамерный карбюратор «Солекс»;
  3. Бесконтактную систему зажигания на микроконтроллере;
  4. 5-ти ступенчатую коробку передач (доработанную из ВАЗ 2121).

Справочно: автомобили семейства Нива стали популярными во многих странах. Рекламное видео об их уникальных внедорожных качествах, как и сами авто, можно встретить в Японии, Бразилии, Чили и даже в Австралии.

Особенности модификации

В первую очередь изменения коснулись системы управления двигателем и контрольных приборов. В частности:

  1. Схема проводки на Нива 21213 получила дополнительный жгут проводов в подкапотном пространстве для подключения микроконтроллера и датчиков;
  2. На модели Нива последних лет выпуска устанавливается боле совершенный силовой агрегат с индексом ВАЗ-21214. У него вместо карбюратора устанавливается топливная рамка с форсунками от компании GM. Цена автомобиля с впрыском из-за этого возросла;
  3. Изменилась панель приборов – дизайн позаимствован у модели ВАЗ 2108.

Система зажигания

На двигателе ВАЗ 21213 применяется бесконтактная система зажигания, состоящая из:

  1. датчика-распределителя зажигания (маркировка 3810.3706). Он отвечает за создание управляющих импульсов, подаваемых на электронный коммутатор;

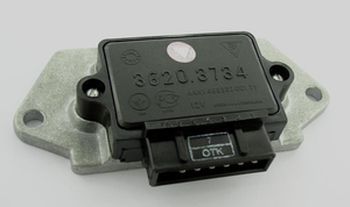

  2. коммутатора (маркировка модели – 3620.3734) в климатическом исполнении У2.1 (соответствует ГОСТ 15150);
  3. катушки зажигания (маркировка 27.3705).
Читать еще:  Лучший подшипник ступицы ваз 2110

Справочно: данное устройство обеспечивает повышенную энергию искрообразования, что способствует запуску двигателя в холодное время, а также улучшает работу силового агрегата при эксплуатации автомобиля на топливе низкого качества.

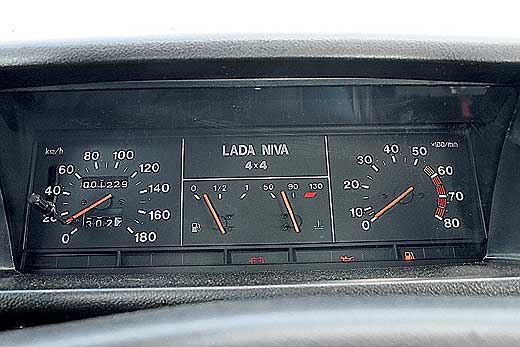

Панель приборов

На автомобиле появилась видоизмененная панель приборов. В частности, вместо вольтметра производитель установил лампу низкого разряда АКБ (на схеме под №12).

Совет: если вы часто эксплуатируете автомобиль во внедорожных условиях, то можете самостоятельно купить и подключить вольтметр к панели приборов своими руками. Он более информативен, чем контрольная лампа, и позволит вам задолго до разряда АКБ определить неисправности электросистемы.

Советы по обслуживанию

Поиск неисправности системы зажигания заводская инструкция предписывает осуществлять в следующей последовательности:

  1. От замка зажигания (клемма 15) провод на катушку (клемма +В) замкнуть на контрольную лампу;
  2. Ее минусовой вывод соединить на «массу»;
  3. Включить зажигание – повернуть ключ в замке в положение «II»;
  4. Если контрольная лампа загорится, значит цепь исправна. Если нет – искать повреждение провода;
  5. При включенном зажигании вытащить центральный провод от катушки из трамблера;
  6. Поднести его металлический наконечник к блоку цилиндров таким образом, чтобы между ними образовался зазор в 3-4 мм;
  7. На несколько секунд включить стартер;
  8. Если искра проскакивает – катушка исправна.

Совет: быстро проверить коммутатор можно одним способом – взять его с рабочего автомобиля. Если с новым коммутатором автомобиль заведется, значит нужно покупать новый.

Выводы

Модификация автомобиля ВАЗ 21213 Нива несомненно пошла ему на пользу. Новый мотор и улучшенная система зажигания сделали его эксплуатацию еще более простой и уверенной в суровых условиях.

Схема электрооборудования Lada 4×4 (ВАЗ 21213, 21214)

В ходе эксплуатации автомобиля могут возникнуть проблемы, которые решаются только после изучения электрических схем. В статье представлены детальные схемы электропроводки внедорожника Lada 4×4 (ВАЗ 2121), которые помогут вам не только отремонтировать автомобиль, но и пригодятся при установке дополнительного электрооборудования, например, автосигнализации, видеорегистратора и других аксессуаров..

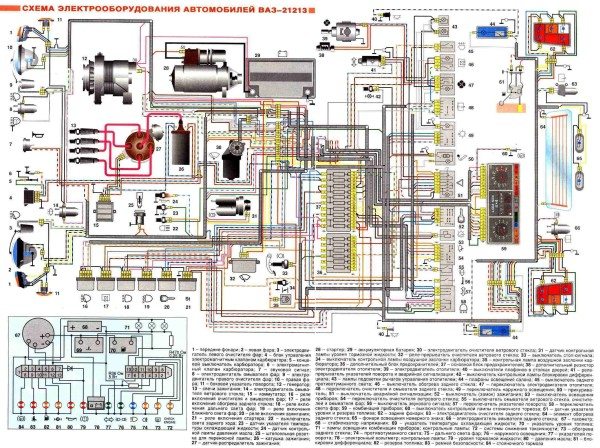

Схема электрооборудования ВАЗ-21213

1 — передние фары; 2 — боковые указатели поворота; 3 — электродвигатель омывателя ветрового стекла; 4 — электродвигатель омывателя фар*; 5 — коммутатор; 6 — аккумуляторная батарея; 7 — стартер; 8 — генератор; 9 — фары; 10 — моторедукторы очистителей фар*; 11 — звуковой сигнал; 12 — свечи зажиганий; 13 — концевой выключатель карбюратора; 14 — электромагнитный клапан карбюратора; 15 — катушка зажигания; 16 — моторедуктор очистителя ветрового стекла; 17 — блок управления электромагнитным клапаном карбюратора; 18 — датчик-распределитель зажигания; 19 — датчик указателя температуры охлаждающей жидкости; 20-датчик контрольной лампы давления масла; 21 — штепсельная розетка для переносной лампы**; 22 — датчик контрольной лампы уровня тормозной жидкости; 23 — реле-прерыватель очистителя ветрового стекла; 24 — реле включения заднего противотуманного света***; 25 — реле включения обогрева заднего стекла; 26 — реле включения очистителей и омывателя фар*; 27 — реле включения ближнего света фар; 28 — реле включения дальнего света фар; 29 — реле зажигания; 30 — реле включения стартера; 31 — реле-прерыватель аварийной сигнализации и указателей поворота; 32 — электродвигатель отопителя; 33 — добавочный резистор электродвигателя отопителя; 34 — лампы подсветки рычагов управления отопителем; 35 — выключатель наружного освещения; 36 — основной блок предохранителей; 37 — дополнительный блок предохранителей; 38 — выключатель света заднего хода; 39 — выключатель стоп-сигнала; 40 — регулятор освещения приборов; 41 — выключатель зажигания; 42 — трехрычажный переключатель; 43 — выключатель аварийной сигнализации; 44 — переключатель очистителя и омывателя стекла двери задка*; 45 — переключатель электродвигателя
отопителя; 46 — выключатель обогрева стекла двери задка; 47 — выключатель заднего противотуманного света; 48 — выключатели плафонов, расположенные в стойках дверей; 49 — плафоны освещения салона; 50 — прикуриватель; 51 — выключатель контрольной лампы прикрытия воздушной заслонки карбюратора; 52 — контрольная лампа прикрытия воздушной заслонки карбюратора; 53 — выключатель контрольной лампы блокировки дифференциала; 54 — выключатель контрольной лампы стояночного тормоза; 55 — датчик указателя уровня и резерва топлива; 56 — комбинация приборов; 57 — электродвигатель омывателя стекла двери задка; 58 — задние фонари; 59 — колодка для подключения дополнительных стоп-сигналов; 60 — колодки для подключения боковых указателей габарита; 61 — колодки для подключения к элементу обогрева стекла двери задка; 62 — фонари освещения номерного знака; 63 — моторедуктор очистителя стекла двери задка.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла, фар и стекла двери задка, реле-прерывателя очистителя ветрового стекла; б — датчика-распределителя зажигания; в — реле-прерывателя аварийной сигнализации и указателей поворота; г — коммутатора; д — трехрычажного переключателя; е — выключателя аварийной сигнализации; ж — реле включения заднего противотуманного света; з — задних фонарей (нумерация выводов по порядку сверху вниз); и — комбинации приборов.

В жгуте проводов панели приборов вторые концы белых проводов сведены в одну точку, которая соединена с регулятором освещения приборов. Вторые концы черных проводов также сведены в точку, соединенную с массой. Вторые концы желтых проводов с голубой полоской сведены в точку, соединенную с выводом «А» основного блока предохранителей. И вторые концы оранжевых проводов тоже сведены в точку, соединенную с выводом «Б» основного блока предохранителей.

Читать еще:  Ваз 2106 какой двигатель лучше поставить

* Устанавливаются на части выпускаемых автомобилей; ** с 2000 г. не устанавливается; *** устанавливается с 2001 г. Раньше задний противотуманный свет включался напрямую выключателем 47, питание к которому подавалось от предохранителя 3 дополнительного блока предохранителей.

Схема электрооборудования ВАЗ-2121

1 — передние фары; 2 — боковые указатели поворота; 3 — электродвигатель омывателя фар*; 4 — регулятор напряжения; 5 — реле контрольной лампы заряда аккумуляторной батареи; 6 — аккумуляторная батарея; 7 — стартер; 8 — генератор; 9 — фары; 10 — моторедукторы очистителей фар*; 11 — звуковые сигналы; 12-свечи зажигания; 13 — электромагнитный клапан карбюратора; 14 — катушка зажигания; 15 — моторедуктор очистителя ветрового стекла; 16 — датчик указателя температуры охлаждающей жидкости; 17 — распределитель зажигания; 18 — электродвигатель омывателя ветрового стекла; 19 — датчик указателя давления масла; 20 — датчик контрольной лампы давления масла; 21 — датчик контрольной лампы уровня тормозной жидкости; 22 — штепсельная розетка для переносной лампы; 23 — реле включения очистителей и омывателя фар*; 24 — реле включения ближнего света фар; 25 — реле включения дальнего света фар; 26 — реле-прерыватель очистителя ветрового стекла; 27 — дополнительный блок предохранителей; 28 — основной блок предохранителей; 29 — добавочный резистор электродвигателя отопителя; 30 — выключатель света заднего хода; 31 — выключатель стоп-сигнала; 32 — электродвигатель отопителя; 33 — реле-прерыватель аварийной сигнализации и указателей поворота; 34 — выключатель контрольной лампы стояночного тормоза; 35 — выключатель аварийной сигнализации**; 36 — прикуриватель; 37 — выключатель очистителей и омывателя фар*; 38 — переключатель электродвигателя отопителя; 39- выключатель наружного освещения; 40 — трехрычажный переключатель; 41 — выключатель зажигания; 42 — выключатель освещения приборов; 43 — выключатели плафонов, расположенные в стойках дверей; 44 — плафоны освещения салона; 45 — указатель давления масла с контрольной лампой недостаточного давления; 46 — указатель уровня топлива с контрольной лампой резерва; 47 — тахометр; 48 — контрольная лампа стояночного тормоза; 49 — контрольная лампа заряда аккумуляторной батареи; 50 — контрольная лампа воздушной заслонки карбюратора; 51 — контрольная лампа габаритного света; 52 — контрольная лампа указателей поворота; 53 — контрольная лампа дальнего света фар; 54 — спидометр; 55 — выключатель контрольной лампы воздушной заслонки карбюратора; 56 — реле-прерыватель контрольной лампы стояночного тормоза; 57 — указатель температуры охлаждающей жидкости; 58 — контрольная лампа уровня тормозной жидкости; 59 — контрольная лампа блокировки дифференциала; 60 — выключатель контрольной лампы блокировки дифференциала; 61 — задние фонари; 62 — фонари освещения номерного знака; 63-датчик указателя уровня и резерва топлива.

Порядок условной нумерации штекеров в колодках: а — очистителей ветрового стекла и фар, реле-прерывателя очистителя ветрового стекла; б — реле-прерывателя аварийной сигнализации и указателей поворота; в — трехрычажного переключателя; г — выключателя аварийной сигнализации.

* Устанавливались на части выпускаемых автомобилей; ** на автомобилях выпуска 90-х годов в связи с установкой реле-прерывателей 33 без пятого вывода, отсутствует коричневый провод, соединявший выключатель 35 с реле-прерывателем 33.

Система управления двигателем ВАЗ-21214

Схема соединений системы управления двигателем ВАЗ-21214 с центральным впрыском топлива под нормы токсичности США-83 с контроллером 21214-1411010 (типа EFI-4) на автомобилях ВАЗ-21214: 1 -кон­трольная лампа «CHECK ENGINE»; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы системы охлаждения двигателя*; 4 — электроподогреватель впускной трубы; 5 — датчик температуры воздуха; 6 — датчик абсолютного давления; 7 — датчик температуры охлаждающей жидкости; 8 — колодка, присоединяемая к датчику положения дроссельной заслонки; 9 — агрегат центрального впрыска топ­лива; 10 — колодка, присоединяемая к регулятору холостого хода; 11 — колодка, присоединяемая к форсунке; 12 — колодка диагностики; 13 — контроллер; 14 — датчик детонации; 15 — датчик скорости; 16 — датчик концентрации кислорода; 17 — адсорбер; 18 — аккумуляторная ба­тарея; 19 — главное реле; 20 — блок плавких предохранителей системы управления двигателем; 21 — реле включения электробензонасоса; 22 — реле включения электровентилятора*; 23 — реле включения электроподогревателя впускной трубы; 24 — предохранитель защиты элек­троподогревателя; 25 — реле включения стартера; 26 — реле зажигания; 27 — основной блок предохранителей автомобиля (фрагмент); 28 — свечи зажигания; 29 — тахометр; 30 — электробензонасос с датчиком уровня топлива; 31 — модуль зажигания; 32 — датчик положения ко­ленчатого вала; 33 — выключатель плафона, расположенный на стойке двери водителя; 34 — блок управления автомобильной противоугон­ной системы**; 35 — индикатор состояния автомобильной противоугонной системы**; А — провод, идущий к штекеру «50» выключателя зажи­гания; Б — провод, идущий к штекеру «15» выключателя зажигания; В — провод, идущий к выводу «30» генератора; Г — провода заднего жгута проводов, присоединяемые к указателю уровня топлива; Д — провод заднего жгута проводов, присоединяемый к выключателю 33.

Читать еще:  Стоимость сцепления на ваз 2114

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной системы; в — индикатора состояния автомобильной противоугонной системы; г — датчика скорости; д — агрегата центрального впрыска топлива; е — электробензонасоса и датчика концентрации кислорода; ж — модуля зажигания; з — датчика абсолютного давления.

Схема соединений системы управления двигателем ВАЗ-21214 с распределенным впрыском топлива под нормы токсичности Евро-2 с контроллером 2123-1411020-10 (типа MP 7.0) на автомобилях ВАЗ-21214: 1 — контрольная лампа системы управления двигателем; 2 — комбинация приборов (фрагменты); 3 — электровентиляторы сис­темы охлаждения двигателя; 4 — выключатель плафона, расположенный на стойке двери водителя; 5 — индикатор состояния автомо­бильной противоугонной системы; 6 — блок управления автомобильной противоугонной системы; 7-датчик температуры охлаждающей жидкости; 8 — датчик расхода воздуха; 9 — дроссельный узел; 10 — колодка, присоединяемая к датчику положения дроссельной заслонки; 11 — колодка, присоединяемая к регулятору холостого хода; 12 — контроллер; 13 — датчик концентрации кислорода; 14 — датчик дето­нации; 15 — датчик положения коленчатого вала; 16 — датчик скорости; 17 — адсорбер; 18 — аккумуляторная батарея; 19 — главное реле; 20 — колодка диагностики; 21 — блок плавких предохранителей системы управления двигателем; 22 — реле включения электробензона­соса; 23 — реле включения электровентиляторов; 24 — основной блок предохранителей автомобиля (фрагмент); 25 — колодка, присоеди­няемая к дополнительному жгуту проводов*; 26 — модуль зажигания; 27- тахометр; 28 — электробензонасос с датчиком уровня топлива; 29 — форсунки; 30 — свечи зажигания; А — провод заднего жгута проводов, присоединяемый к выключателю 4; Б — провода, присоеди­няемые к штекеру «1» блока предохранителей 24 (один провод идет к штекеру «15» выключателя зажигания, а другой к штекеру «85» реле зажигания); В — провода заднего жгута проводов, присоединяемые к указателю уровня топлива.

Порядок условной нумерации штекеров в колодках: а — контроллера; б — блока управления автомобильной противоугонной систе­мы; в -датчика расхода воздуха; г — датчика скорости; д — индикатора состояния автомобильной противоугонной системы; е — элект­робензонасоса и датчика концентрации кислорода; ж — дроссельного патрубка; з — модуля зажигания.

Скачать все схемы в высоком качестве Чтобы скачать файлы нужно авторизироваться на сайте

Напомним, подробные инструкции по ремонту внедорожника Lada 4×4 вы найдете в этом разделе.

Электросхема ВАЗ 21213 Нива карбюратор с описанием

Как выглядит электросхема автомашины ВАЗ-21213 или по-другому – Нива (карбюратор)? Данный вопрос волнует в основном тех владельцев, которые пытаются самостоятельно починить какой-либо элемент, пришедший в негодность.

В реальности схема содержит почти сотню узлов и приборов, потому в настоящей статье мы расскажем только об отдельных электрических цепях, чаще всего выходящих из строя.

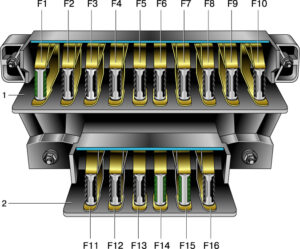

Предохранители

Блок защитных устройств представляет собой в Ниве плату, на которой установлены одноразовые флажковые предохранители, содержащие внутри плавкую вставку. Каждая из них защищает одну или несколько электроцепей от перенапряжения.

Находится блок в салоне с левой стороны. Защитные средства пронумерованы. Так, 1 отвечает за работу:

  • омывателя лобового стекла;
  • вентилятора печки;
  • очистителей всех фар;
  • обогрев, дворник и омыватель стекла багажной двери.

Предохранитель за номером 2 контролирует:

  • сигналы поворота, их работу в аварийном режиме, реле-прерыватель;
  • лампы фонарей заднего хода;
  • передние стеклоочистители;
  • индикаторы приборной панели (уровень ОЖ и масла, положение карбюраторной заслонки, тормоз стояночный);
  • указатели запаса горючего и температуры антифриза

3-4 – защищают цепь, соответственно, левого и правого дальнего света;

5-6 – ближний свет.

7 – предохранитель контролирует следующие элементы электрической схемы Нивы:

  • габариты (задний правый и левый передний);
  • подсветку госномера.
  • подсветка приборной панели, прикуривателя, выключателей света в салоне;
  • остальные габаритные сигналы.

9 – предохранитель отвечает за:

  • поворотный указатель;
  • реле-прерыватель и индикатор аварийной сигнализации;
  • контакты включения нагревателя заднего стекла;
  • клаксон;
  • розетка;
  • свет в салоне;
  • задний стоп-сигнал.
  • противотуманный свет (задний);
  • моторчик очистителя фар (запуск, возврат в начальное положение).

16 – отвечает за работу прикуривателя.

Еще один блок находится в моторном отсеке. Там предохранители отвечают за:

Панель приборов

Все контролирующие приборы объединены между собой. Данная комбинация состоит, в частности, из:

  • спидометра;
  • тахометра;
  • указателя температуры ОЖ;
  • 12 ламп-индикаторов;
  • датчика заряда АКБ;
  • указателя уровня горючего.

Все они располагаются на панели.

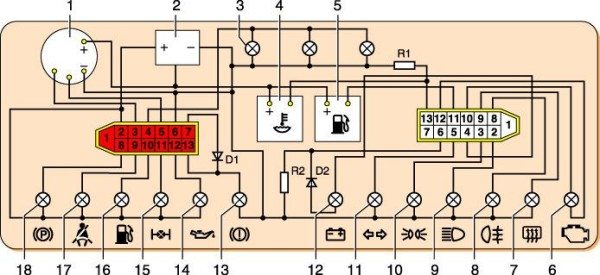

На принципиальной схеме изображены комбинации имеющихся на панели приборов:

  • тахометр (1);
  • стабилизатор (2);
  • подсветка панели (3);
  • указатель разогрева ОЖ (4);
  • уровень бензина (5);
  • системы снижения уровня токсичности (6);
  • обогрева стекла багажной двери (7);
  • противотуманных фар (8);
  • дальнего света (9);
  • наружного освещения (10);
  • сигналов поворота (11);
  • уровня ТЖ (13);
  • давления масла (14);
  • блокировки дифференциала (15);
  • резерва горючего (16);
  • ремней безопасности (17);
  • тормоза стояночного (18).

D1, D2 – это диоды (тип IN4002).

В автомобилях, выпущенных до 96 года, есть еще вольтметр (на схеме – 12).

И, наконец, имеются два резистора:

  • R1 – на 470 Ом (0,25 Вт);
  • R2 –51 Ом, (5 Вт).

Генератор

В данную цепь входят:

  • АКБ (1);
  • генератор (2);
  • комбинация приборов (3);
  • резистор сопротивлением 51 Ом/5 Вт (4);
  • диод (5);
  • индикатор батареи (6);
  • предохранители (7);
  • включатель зажигания (8).

Ссылка на основную публикацию
