Электронный тахометр на ваз 2101

Схема подключения тахометра ВАЗ-2106 на ВАЗ-2101

Схема подключения тахометра ВАЗ-2106 не отличается сложностью. Этот прибор можно устанавливать на автомобили как с контактной системой зажигания, так и с бесконтактной. При желании можно поставить тахометр (прибор для измерения частоты вращения) на бензопилу или даже электродвигатель. Нужно только правильно подключить устройство считывания информации – датчик. На некоторых моделях автомобилей нет тахометра, а начинающим водителям он крайне необходим. Более опытные могут обойтись и без этого прибора, так как они «чувствуют» работу двигателя.

Особенности тахометра «шестерки»

Сразу нужно отметить, что схема подключения тахометра ВАЗ-2106 на ВАЗ-2101 будет выглядеть аналогично. Но вот только если вы заботитесь о виде интерьера, то нужно сто раз подумать, прежде чем городить такой «тюнинг». Места для тахометра в панели нет, поэтому его придется ставить где-то сверху. Он может загораживать лобовое стекло, что не очень хорошо сказывается на безопасности. Поэтому лучшим вариантом окажется установка приборной панели от ВАЗ-2106 на “копейку”. По размерам она практически не отличается, а внешний вид намного симпатичнее.

Большинство агрегатов “копейки” и “шестерки” взаимозаменяемы – начиная от элементов кузова и заканчивая двигателями. Поэтому приборная панель от ВАЗ-2106 обойдется без внушительных переделок. Панель на вторичном рынке, в зависимости от состояния, имеет стоимость 1000-2000 рублей. А это относительно недорого – аналогичный декор для ВАЗ-2114 стоит не менее 13000 рублей.

Что учитывать при установке

Если все же решились ставить тахометр ВАЗ-2106 на “Оку”, схема подключения его к системе зажигания будет такой же. А вот к выбору места установки нужно подойти более основательно. Вам нужно учитывать такие особенности:

1. Тахометр, установленный на панели, не должен закрывать обзор.
2. Он не должен мешать управлению автомобилем. Особенно это актуально для таких машин, как “Ока”.
3. Обязательно нужно выбрать вариант декорирования устройства. Он не должен выделяться, вот только добиться этого трудно.

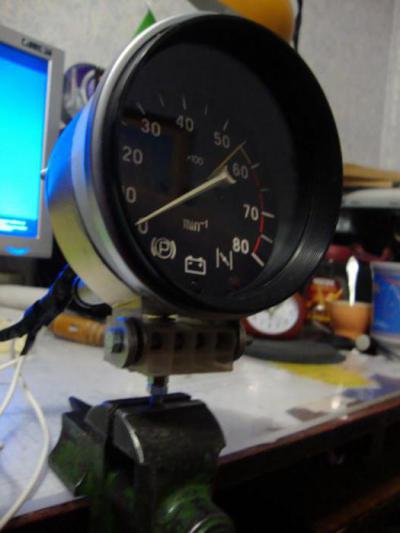

Прекрасно подойдет для изготовления корпуса под тахометр листовая жесть. Некоторые автомобилисты используют большие кофейные банки. Но прежде чем ее использовать для изготовления корпуса, нужно ее зачистить до блеска, зашлифовать, покрыть слоем грунта и покрасить. Это позволит увеличить срок службы.

Желательно после этого покрыть корпус каким-нибудь материалом, чтобы он гармонировал с общим видом салона – подойдет кожзам или дермантин. Если вы найдете привлекательный пластиковый корпус, то это просто замечательно – он будет смотреться намного лучше. Да и готовить место для установки не нужно – черный пластик очень хорошо смотрится в салоне “Оки” или “копейки”.

Подключение прибора

Схема подключения тахометра ВАЗ-2106 с электронным зажиганием такая же практически, как и с контактным. Нужно учесть, что в прибор встроено еще несколько ламп:

1. Указателя закрытия воздушной заслонки.
2. Индикатора наличия зарядки на аккумуляторной батарее.
3. Указателя включения стояночного тормоза.

В случае с электронной системой зажигания подключаться тахометр будет следующим образом:

1. Вывод «+» к питанию – к аккумуляторной батарее.
2. Вывод «–» к кузову автомобиля.
3. Сигнальный провод – к катушке зажигания и первому выводу коммутатора.

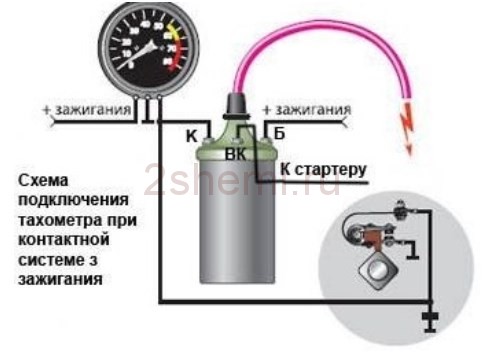

В случае если на автомобиле установлена контактная система зажигания:

1. Вывод «+» к питанию – к АКБ.
2. Вывод «–» к кузову автомобиля.
3. Сигнальный провод – к выводу «К» катушки зажигания. Он же идет к контактной группе прерывателя.

Нужно обратить внимание на то, что коленчатый вал вращается вдвое медленнее распределительного. Следовательно, прибор для подсчета количества оборотов должен полученное значение умножать на 2.

Микроконтроллерные устройства

Можно приобрести готовый прибор – стоимость такого устройства с ЖК-дисплеем довольно низкая. Но если имеется желание самостоятельно что-то сделать, то дерзайте. Найти место для установки такого прибора намного проще, нежели для громадины от “шестерки”. В любом случае нужно будет прокладывать провод от катушки к прибору, а также от замка зажигания и кузова. Взять сигнал можно не только от катушки зажигания, вы можете поставить датчик на коленчатом или распределительном валу. Но совершенно незачем проделывать лишние действия, если можно взять импульс на катушке.

Обязательно при программировании микроконтроллера нужно учитывать особенность: на один оборот коленчатого вала происходит два оборота распределительного. Если же сигнал вы будете брать непосредственного с коленчатого вала, то ничего учитывать не нужно. Один оборот вала даст 1 импульс на контроллер. Таким образом можно реализовать схему подключения тахометра ВАЗ-2106 на инжектор. Достаточно взять сигнал от датчика коленвала.

Выбор микроконтроллера

Для работы идеально подойдет микроконтроллер AtMega128. Он, конечно, приелся уже многим, но именно на нем радиолюбители делают разнообразные конструкции. Стоимость у микросхемы небольшая, что позволяет сократить расходы на элементную базу. Вот только один минус – число входов и выходов ограничено, поэтому очень сложные устройства сделать на микросхеме не получится.

Для управления ЖК-дисплеем потребуется использовать усилительный каскад. Изготовить его можно как на сборке Дарлингтона, так и на полевых транзисторах. Чтобы обезопасить вход микроконтроллера, необходимо установить делитель напряжения. Желательно перед началом сборки устройства изучить все даташиты на используемые элементы, чтобы уменьшить погрешность прибора.

Заключение

Как можно заметить, схема подключения тахометра ВАЗ-2106 очень простая. Но вот только у прибора имеется один недостаток – габариты у него немаленькие. А это создает проблемы при установке его на автомобиль. Найти место даже в отечественной “классике” очень сложно. Но можно забыть о такой идее и купить небольшой тахометр с ЖК-дисплеем, который без труда можно вмонтировать в приборную панель или торпедо. И смотреться он будет намного лучше, нежели стрелочный индикатор. Не придется придумывать оригинальный корпус и прятать прибор от посторонних глаз. И закрывать обзор он не сможет. Именно эти факторы имеют большое значение при выборе конструкции тахометра.

Как Подключить Электронный Тахометр На Ваз 2101

Как сделать тахометр на ВАЗ 2101 своими руками

Возможность установки тахометра в копеечной кабине

Для новичка тахометр на ВАЗ 2101 будет полезен, вы можете сделать это без посторонней помощи, если немного изучите теорию. по инжектору и тахометру на автомобили ВАЗ Как подключить тахометр. Далее мы изучим процесс установки стандартного шестискоростного тахометра на копейки, оценим его достоинства и недостатки. А в следующей части мы рассмотрим более сложный дизайн с использованием современной элементной базы. Прямо говоря, мы постараемся поставить микроконтроллеры в старую копейку. Как бы неприятно это не звучало, а главное, мы рассмотрим аспекты связи.

Как установить тахометр с шестигранной схемой подключения

Сразу стоит упомянуть, что такой тахометр на ВАЗ 2101 будет выглядеть по-настоящему «колхозным тюнингом». Так что убедитесь сами, подберите дизайн или воздержитесь от его использования. Если вы все-таки решили поставить шесть на копейки, то вам понадобится все ваше воображение, чтобы сделать дизайн очень красивым. Помните, что указательное устройство не очень впечатляет, конечно, оно не везде.

Схема подключения тахометра при прохождении бесконтактных бесконтактных комплексных программ учета

Чтобы не вызывать беспорядков в колхозе, лучше подумать о том, что бы поставить панель 2106 2101. Он идеален, польза для тела одинакова, только у штампованных изделий есть небольшие отличия. Из собственного опыта скажу, что дверь от копейки до шестерки без трансформаций практически ставится (сверлить только отверстия для молдингов). То же самое касается всех элементов подвески, коробки, двигателей и их частей. А чтобы тахометр на ВАЗ 2101 не выглядел как колхозный, лучше полностью перекрасить салон. Как снять передний бампер на ВАЗ 2114. Цена на шесть панелей составляет около 1000 руб. Таблица расхода топлива марки ВАЗ 2101 за счет увеличения расхода топлива. Не новость, конечно.

Но вернемся к проблеме, изложенной выше. Надо клеить тахометр пенсы. Первое, что вам нужно знать, это его местоположение. Выбирайте его так, чтобы при движении он не затенял внешний вид, не мешал рулевому колесу и т. Д. Но вот проблема — как его получить тахометр на ВАЗ 2101 чтобы он выглядел максимально привлекательно? Вся ваша изобретательность придет на помощь. В качестве корпуса можно использовать тонкий листовой металл, предварительно свернув его в виде цилиндра.

Как сделать тахометр на ВАЗ 2101 своими руками

Для новичков окажется полезным тахометр на ВАЗ 2101, изготовить его можно самостоятельно, если немного изучить теорию. В данной статье мы рассмотрим процесс установки стандартного шестерочного тахометра на копейку, оценим его преимущества и недостатки. А во второй части рассмотрим более совершенную конструкцию с использованием современной элементной базы. В частности, микроконтроллеры попробуем поставить в старенькую копейку. Но самое главное – рассмотрим нюансы подключения.

Как поставить тахометр с шестерки – схема подключения

Сразу стоит оговориться, что такой тахометр на ВАЗ 2101 будет выглядеть, как истинно «колхозный тюнинг». Так что, смотрите сами, брать такую конструкцию, либо воздержаться от ее использования. Но если все-таки решились поставить шестерочный на копейку, то вам потребуется вся ваша фантазия, чтобы максимально красиво провести оформление. Не забывайте о том, что прибор стрелочный и имеет весьма внушительные габариты, поставить его можно не везде.

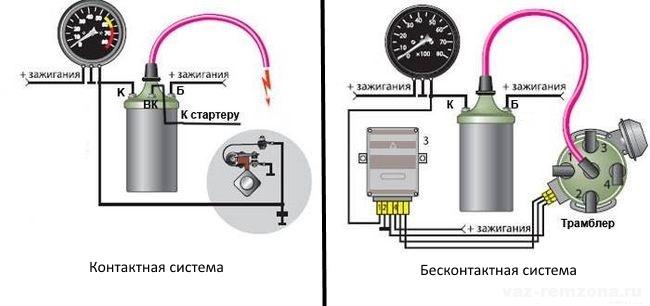

Схема соединения тахометра в случае контактной и бесконтактной системы

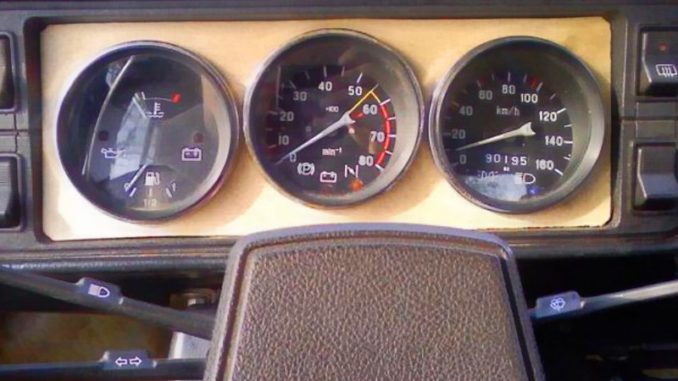

Чтобы не городить колхоз, лучше подумайте о том, чтобы поставить панель 2106 на 2101. Ведь она идеально подходит, благо кузова идентичные, только в штампованных изделиях есть небольшие отличия. По своему опыту скажу, что двери с копейки на шестерку без переделок практически ставятся (только отверстия под молдинги нужно просверлить). Такая же ситуация со всеми элементами подвески, с коробкой, с двигателями и его частями. И чтобы тахометр на ВАЗ 2101 не смотрелся колхозно, лучше полностью переделать салон. Цена панели шестерки составляет примерно 1000 рублей. Не новой, конечно же.

Но вернемся все-таки к проблеме, поставленной выше. Нужно всунуть тахометр в копейку. Первым делом вам потребуется определиться с местом его расположения. Выбирайте его так, чтобы при езде он не закрывал обзор, не препятствовал повороту руля, и так далее. Но вот проблема – как же оформить тахометр на ВАЗ 2101, чтобы он выглядел максимально привлекательным? На помощь придет вся ваша находчивость. В качестве корпуса можно использовать тонкий лист жести, предварительно свернув его в форме цилиндра.

Сразу же на ум приходит кофейная банка. Действительно, она может послужить неплохим корпусом, только сперва ее нужно грунтовать, затем обработать каким-нибудь материалом, чтобы прибор гармонировал с салоном. Например, проклеить весь корпус кожзамом. Неплохой вариант, но корпус из пластика, конечно, будет привлекательнее смотреться. Поэтому не спешите ставить тахометр на ВАЗ 2101, сначала попробуйте подыскать для него хорошую оболочку. Место установки обычно слева от водителя, вверху или внизу. Главное, чтобы вы при движении на автомобиле видели его.

А теперь немного о подключении. На фото приведена схема соединений при использовании электронной и контактной системы зажигания. В общем, конечно, разница в схемах небольшая, имеются только незначительные мелочи. Правда, стандартная схема проводки ВАЗ 2101 не подразумевает подключение стрелочного индикатора, поэтому придется небольшой жгут прокладывать самостоятельно. В итоге вы получите небольшую модернизацию, которая позволит проводить контроль частоты вращения коленвала двигателя. Но теперь стоит поговорить про более современные и компактные устройства.

Тахометр с ЖК-дисплеем на микроконтроллере

Есть два варианта – купить готовый, либо же изготовить самостоятельно. Второй путь окажется вам под силу, если вы разбираетесь в микроконтроллерной технике и умеете ее программировать. В остальных случаях лучше приобрести готовое изделие. Опять же, необходимо заметить, что схема проводки ВАЗ 2101 будет слегка дополнена. Во-первых, необходимо провести подключение тахометра к плюсовому выводу замка зажигания. Во-вторых, потребуется обеспечить считывание импульсов. Сделать это можно двумя путями:

1. Брать сигнал с катушки зажигания.
2. Установить бесконтактный датчик на коленчатом валу.

Второй выход будет сложнее, так как придется модернизировать шкив коленвала – на нем необходимо сделать выступ, который будет воздействовать на бесконтактный датчик. А вот взять сигнал с низковольтного вывода катушки – это более простое решение.

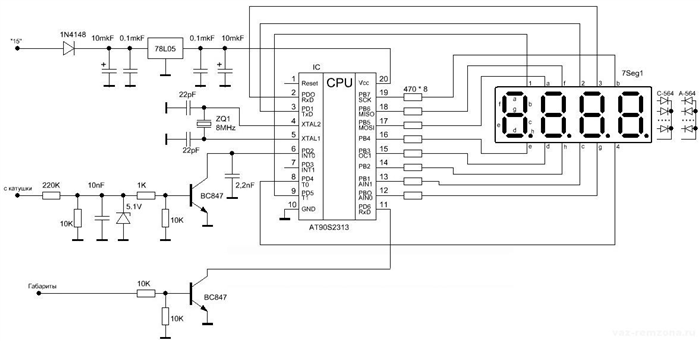

Схема простого микроконтроллерного тахометра

Но нужно помнить, что за один оборот коленвала происходит ровно две вспышки в цилиндрах. Следовательно, на низковольтном выводе за один оборот появится два сигнала. Это потребуется учитывать, когда производится изготовление тахометра на ВАЗ 2101 своими руками. В частности, на этапе программирования микроконтроллера это обязательно учитывается в алгоритме. Какой выбрать контроллер – решать вам. Прекрасно справится и AtMega128, ставший классикой. На нем можно найти великое множество конструкций.

Чтобы управлять исполнительным устройством (в нашем случае это ЖК-дисплей), желательно применить усилитель – сборку Дарлингтона. Это небольшая микросхема, которая позволяет усиливать сигнал до необходимого значения. Цена ее незначительная, минимум 10 рублей за штуку, поэтому проблем не возникнет с приобретением. С ее помощью тахометр на ВАЗ 2101 сможет работать максимально стабильно, вероятность того, что порты вывода будут испорчены, отпадает. Обязательно подключение к порту ввода делителя напряжения. Он позволит уменьшить значение напряжения, которое поступает с катушки зажигания.

Питание модуля производится от замка зажигания. Погрешность при использовании микроконтроллеров может составлять как 3 оборота в минуту, так и 50. Поэтому изучите даташиты, отзывы людей, которые использовали устройства для своих конструкций. На фото приведен пример схемы, которая может использоваться для тахометра ВАЗ 2101. Работает она стабильно, останется ее лишь запрограммировать и провести установку в приборную панель копейки. За счет малых габаритов сделать это окажется намного проще, чем в случае монтажа шестерочного индикатора.

Видео на тему установки тахометра в ВАЗ 2101:

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема подключения тахометра ВАЗ

Первым автомобилем из семейства «Жигули», оборудованным тахометром, стал ВАЗ 2103. Ни 2101, ни 2102 такого прибора не имели. Тахометр служит для измерения частоты вращения коленвала. Он является счётчиком оборотов, показывая их количество посредством отклонения стрелки шкалы на определённый угол. Также тахометр незаменим при настройке карбюратора — его показатели учитываются при регулировке холостого хода и качества топливной смеси.

Схема подключения тахометра ВАЗ-2106

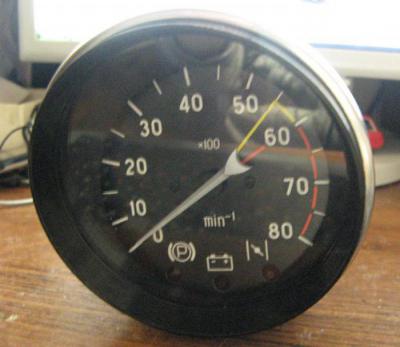

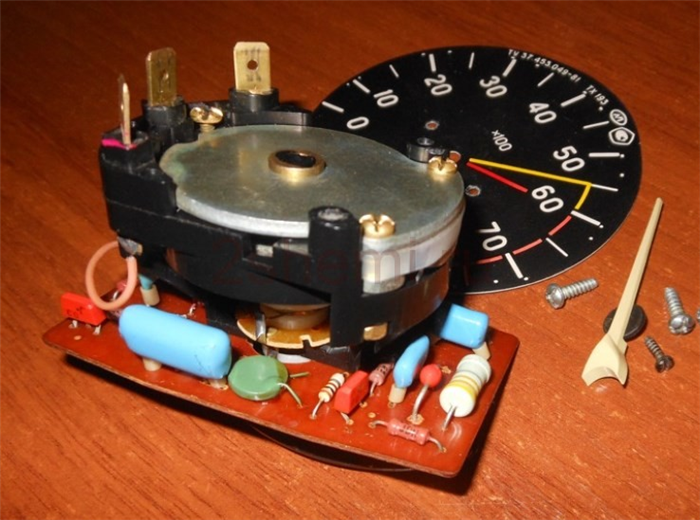

«Шестёрки» комплектовались тахометром модели ТХ-193. Такой тахометр состоит из:

• пластикового цилиндрического корпуса со стеклодержателем;
• шкалы, разделённой на зоны безопасного и опасных режимов;
• лампы подсветки;
• миллиамперметра, на валу которого закреплена стрелка;
• электронной печатной платы.

Принцип его работы построен на измерении количества импульсов электрического тока в первичной (низковольтной) цепи системы зажигания автомобиля. В двигателе ВАЗ 2106 за один оборот вала трамблёра, соответствующий двум вращениям коленчатого вала, контакты в прерывателе замыкаются и размыкаются ровно четыре раза. Эти импульсы снимаются прибором с конечного вывода первичной обмотки катушки зажигания. Проходя через детали электронной платы, их форма из синусоидальной преобразуется в прямоугольную, имеющую постоянную амплитуду. С платы ток поступает на обмотку миллиамперметра, где в зависимости от частоты следования импульсов, увеличивается, или уменьшается. Стрелка прибора реагирует именно на эти изменения. Чем больше сила тока, тем больше стрелка отклоняется право и наоборот.

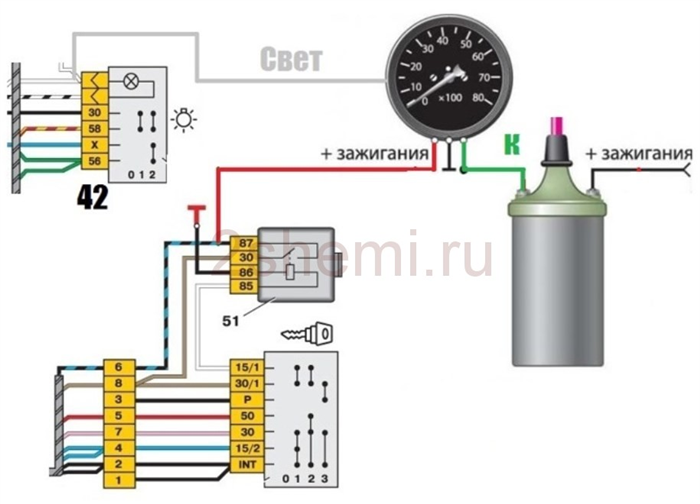

Подключение тахометра в карбюраторных ВАЗ 2106

Электрическая цепь счётчика оборотов карбюраторной «шестёрки»

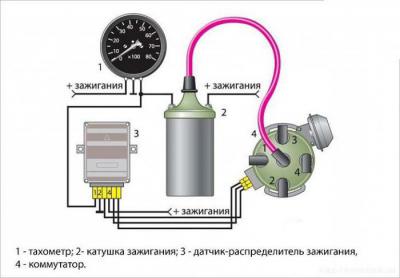

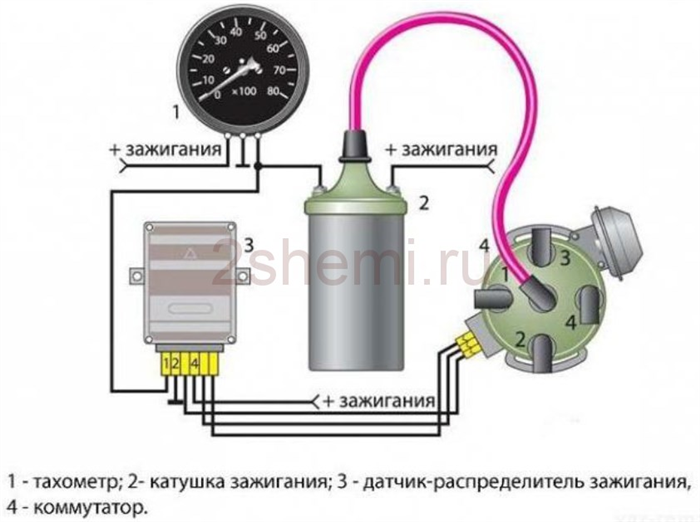

В бесконтактной системе зажигания тахометр подключается не к катушке, а к коммутатору

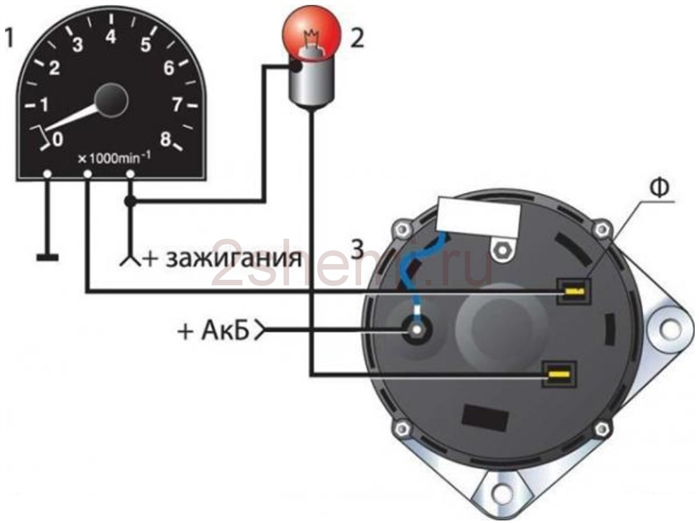

Подключение тахометра в инжекторных ВАЗ

Нужно учитывать, что цвета проводов и их назначение может отличаться в зависимости от производителя девайса, но для стандартного устройства «TX-193», которое обычно используется в «шестерках», схема такова:

• Кабель белого цвета необходимо для соединения подсветки.
• Провод красного цвета подключается к замку зажигания, для этого используется предохранитель, этот кабель подает питание при активированном зажигании.
• Кабель белого цвета с черной поломкой необходим для подключения к кузову авто.
• Коричневый проводок подключается к выводу К+ на катушке.
• Проводок черного цвета подключается к реле индикатора зарядного тока. Последний, в свою очередь, установлен справа в моторном отсеке.
• Серо-черный кабель необходим для соединения с регулятором давления моторной жидкости, установленным слева от мотора.

Схема подключения тахометра ВАЗ-2108 и 2109

Сразу отметим, что здесь не играет особой роли система подачи топлива – инжектор или карбюратор. Как известно, в настоящее время наиболее распространенными являются автомобили со следующими типами двигателя: бензиновые или дизельные. В зависимости от этого и подбирается тахометр, если, конечно, он не идет в стоковой версии. Все дело в том, что на бензиновых двигателях тахометр считывает данные с катушки зажигания, вернее, возникающие здесь импульсы. Однако конструкция дизельных силовых установок не предусматривает этого узла. Соответственно, здесь тахометр считывает импульсы не с катушки зажигания (за неимением таковой), а генератора.

Первые два провода (12-вольтовый и Сигнал) – к контактам «Б» и «К» катушки зажигания соответственно. Осталось закрепить массу в любом удобном месте.

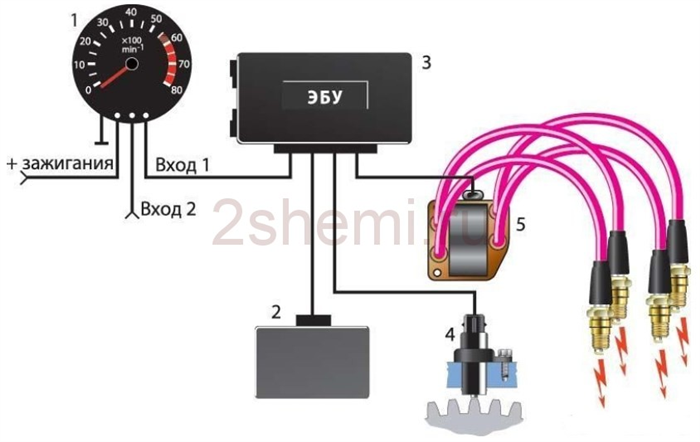

Схема подключения тахометра ВАЗ-2110

1. тахометр ВАЗ;
2. маршрутный компьютер;
3. контроллер ЭСУД;
4. датчик положения коленвала;
5. модуль зажигания.

Тахометр ВАЗ 2110 – с четырьмя выводами: если он стоит на машине с впрыском, то подключен не к зажиганию (вх. 2), а к контроллеру ЭСУД предусмотренным для этого дополнительным выводом (вх. 1) – и в этом случае считывает количество импульсов оборотов непосредственно с контроллера. Он получает сигнал о положении вала.

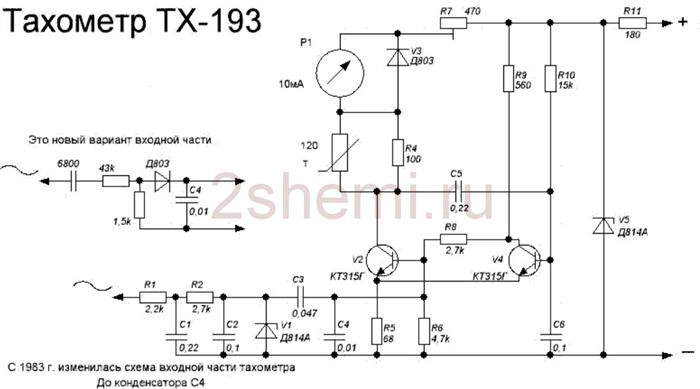

Принципиальная схема электроники тахометра

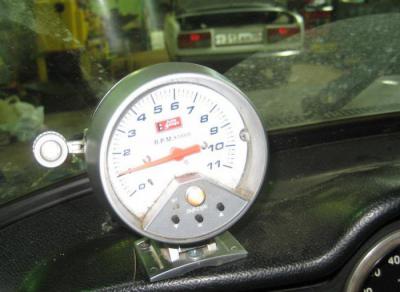

Подключение современных электронных тахометров:

Тахометр, предназначенный для 4-х цилиндрового двигателя, поставить на другой нельзя, потому что показания будут ложными. Поэтому подбирайте тахометр в соответствии с маркой автомобиля и количеством цилиндров.

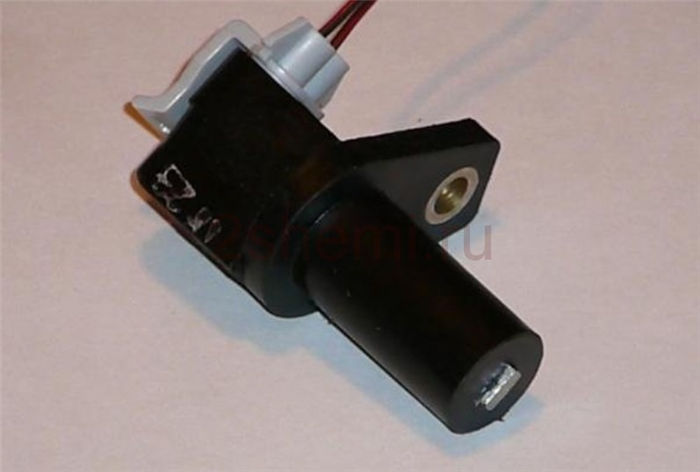

Про датчик тахометра ДПКВ

У тахометра есть датчик (датчик положения коленчатого вала — ДПКВ). Это устройство служит не только для того, чтобы считать обороты коленвала, но и определять его положение в определённый момент, что необходимо электронному блоку управления для обеспечения правильной работы силового агрегата. При прохождении рядом с сердечником датчика металлического предмета в нём образуется электрический импульс, который передаётся на электронный блок управления двигателем. Роль такого предмета в силовом агрегате авто играет зубчатая шестерня коленвала.

Почему прыгает тахометр ВАЗ

Очень часто случается такое, что стрелка начинает дергаться. Если автомобиль инжекторный, то поиск неисправности заключается в том, чтобы подключить диагностический сканер и проверить системы двигателя. Скачки стрелки ТХ-193 в большинстве случаев также являются симптомом неисправностей, связанных с его электрической цепью. Причинами такого поведения прибора могут быть:

1. отсутствие хорошего контакта на минусовой клемме аккумулятора;
2. окисление или подгорание коричневого провода на катушке зажигания;
3. подгорание или износ контактов крышки распределителя зажигания, или бегунка;
4. износ подшипника вала трамблёра;
5. замыкание красного провода, питающего прибор, на «массу» автомобиля;
6. неисправность датчика положения коленчатого вала (для инжекторных двигателей).

Решается подобная проблема путём зачистки контактов, замены крышки распределителя зажигания, бегунка, опорного подшипника, восстановления целостности изоляции питающего провода прибора, замены датчика коленвала.

Ещё скачок может быть обусловлен неработоспособностью конденсатора, расположенном в нижней части прерывателя. Конденсатор может быть пробитым либо его контакт очень слабый.

Если не работает тахометр на ВАЗ

Обычно, отсутствие реакции стрелки связано с нарушением контакта в разъёмах основных проводов его подключения, или же повреждением проводки цепи. Первым делом следует:

• Осмотреть крепление проводника в изоляции коричневого цвета к выводу «К» на катушке зажигания. При выявлении плохого контакта, следов окисления, подгорания провода или вывода, устранить проблему путём зачистки проблемных участков, обработки их антикоррозионной жидкостью, подтягивания гайки крепления.
• Проверить надёжность соединения чёрно-белого провода с «массой» автомобиля. В случае обнаружения нарушения контакта, зачистить провод и поверхность, к которой он крепится.
• При помощи тестера определить, поступает ли напряжение при включённом зажигании на красный провод. Если напряжения нет, проверить исправность предохранителя F-9, отвечающего за целостность цепи панели приборов, а также состояние контактов замка зажигания.
• Разобрать панель приборов и проверить соединения контактов в колодке жгута проводов тахометра. «Прозвонить» тестером все провода, идущие к прибору.
