Клапан на ваз 2112 16 клапанов

ВАЗ 2112 1.5 16v гнет клапана или нет? Рассматриваем вопрос со всех сторон

Вопрос актуальный и непраздный, ВАЗ 2112 1.5 16v гнет клапана или нет, интересует каждого потенциального или реального владельца данной модели уже заранее. И в этом нет ничего необычного, потому что необходимо знать наверняка, что ожидать от мотора машины в случае несанкционированного порыва ГРМ.

Поэтому, приобретая 2112 или 21124, машинку ухоженную возможно, но уже не новую, так как сняли с производства, изучите как следует ее матчасть. Надеемся, что ответы на некоторые интересующие вас вопросы, заключенные в данной статье, помогут как следует выбрать автомобиль.

Содержание

Нужно знать

Что важно знать о вазовских движках в контексте истории? На самых первых выпускаемых заводом десятках моторы стояли еще 8-и клапанные, объем 1,5 и 1,6 литра. На этих как раз клапана не гнуло при неожиданных обрывах ремней. А происходило это (вернее, не происходило) в силу конструкции данных движков. В случае кризисного обрыва поршни не встречались с клапанами. За что конструкторам большой респект. Это позволило многим владельцам первых десяточек – избегать при порывах ГРМ еще и дополнительного ремонта движка в нагрузку ко всему.

С возникновением модели 2112, на машинку стали устанавливать новый движок – 1,5 литра объемом, но уже с 16-и клапанами (хотя проблемы с двигателем на 2112 не решились). По тем временам – довольно прогрессивно. Увеличилась мощность мотора, его приемистость. Изменилась и конструкция головки. При изменении не сразу обнаружились (а спустя некоторое время) досадные огрехи. Среди которых и наша рассматриваемая проблема.

Дело в том, что при незапланированном обрыве ГРМ в этой модели мотора встреча поршней и клапанов становилась неминуема из-за конструкции самого двигателя. Поршни не имели специальных проточек и в этом случае сильно ударяли по клапанам.

Как результат: последние – гнулись, и приходилось делать восстановительный ремонт. Такая ситуация, конечно, вряд ли нравилась владельцам данного транспорта. Что же предпринять?

Меры по предотвращению

Их, как обычно, существовало несколько. Во-первых, рекомендовалось тщательно следить за состоянием ремня ГРМ, постоянно его проверять, и при малейшем подозрении – тут же заменять на новый. Некоторые водители даже возили с собой запасные ремни, и при первом удобном случае (по прошествии некоторого небольшого времени эксплуатации означенной запчасти) старались ее заменить.

Этот метод, конечно же, действовал, но не безотказно. Могли попасться некачественные, кооперативные ремни (как их тогда называли, что означало – не заводские), со скрытым брачком. И тогда как не следи – от опасности уберечься просто невозможно. Ну и тот фактор, что просто ремней не напасешься, тоже имеет определенное значение.

Вторым способом избежать дорогостоящих ремонтных работ была расточка движка, которую производили опытные умельцы на СТО.

Вариации на тему: Прошло немного времени, и ВАЗовские конструкторы перестали издеваться над народом, вмонтировав в 2112 улучшенные моторы (также 16-и клапанные, но уже 1,6 литра). В этих моделях уже присутствовали специальные выемки на поршнях, исключающие встречу клапанов с ними при обрывах ремней. А значит, и траты народных средств на весьма непростые ремонты.

ВАЗ 21124: Отдельный разговор – данная модификация. Она выходила с 2004 по 2008 и отличалась движком 1,6 л/16, где проблема была успешно решена за счет большей глубины проточки поршней (более 6 миллиметров). Кроме всего – изменили и конструкцию цилиндрового блока. На таких движках клапаны также не гнуло при обрывах ГРМ.

Итоги

Таким образом, на вопрос, ВАЗ 2112 1.5 16v гнет клапана или нет, можно дать довольно однозначный ответ. Если стоит действительно движок 1,5 литра (16-и клапанный), то при внезапном обрыве ремня, клапана точно погнутся. Это произойдет в силу особенностей конструкции мотора, которые впоследствии были учтены разработчиками на аналогичном движке объемом 1,6 литра, также 16-и клапанном. На данном движке клапана уже не гнутся, так как присутствует расточка на поршнях, предотвращающая подобное явление.

Такие двигатели устанавливались, согласно вазовской заводской справке, как на модели ВАЗ 2112, так и на ВАЗ 21124 в разные годы выпусков (после 2004 и до 2009). Так что, надеемся, данная информация вам поможет в предотвращении возможных бед при обрыве ремня ГРМ.

Как произвести своими руками замену 16 клапанов для ВАЗ-2112

Если автомобиль ВАЗ-2112 перестал нормально заводиться или его двигатель постоянно глохнет, то нужно проверка клапанов. Довольно часто они прогорают, вследствие этого нужно будет сделать установку новых элементов. Замена 16-ти клапанов не сложная манипуляция, поэтому каждый автолюбитель, который немного разбирается в автомобилях, способен произвести данный процесс своими руками, не прибегая к помощи профессиональных механиков.

Что может стать причиной неисправности в двигателе типа «16-клапанов»

Основная причина поломки клапанов ВАЗ-2112 с 16 такими элементами – сильное нагревание, которое приводит к прогоранию составляющих помпы. С такой проблемой автолюбители сталкиваются не слишком часто, а возникает она вследствие:

  1. Заправки машины некачественным бензином.
  2. Если автомобиль заправляется пропаном, а прошивка контроллера не была надлежащим образом изменена.
  3. В ВАЗ-2112 на 16 клапанов не предусмотрено нужное количество свечей для зажигания.
  4. В моторе происходит постоянная детонация форсунок.
  5. Эксплуатируется транспорт на оборотах выше дозволенных, вследствие этого показания сцепления начинают ухудшаться, на детали идет повышенная нагрузка.
Читать еще:  Лада 219070 технические характеристики

Вышеперечисленные факторы – самые распространенные, они способны стать причиной прогорания клапанов в ВАЗ-2112, однако, разумеется, не все. Довольно часто замена этого элемента может понадобиться, если он подвергнется процессу деформации, то есть примет загнутое положение из-за непосредственной близости в рабочем положении с автомобильным поршнем. Именно 16-клапанный двигатель предусматривает такое расположение клапанов и поршней, что часто приводит к разрыву ремня ГРМ. Если такой инцидент произойдет с ВАЗ-2112, то печальные последствия последуют незамедлительно. Чтобы не допустить такой ситуации, важно постоянно следить за техническим состоянием своей машины, замена непригодных деталей должна производиться своевременно и правильно.

Необходимо дополнить, что для идеальной работы гидрокомпенсаторов требуется достаточно места, в котором будет нужное количество качественного масла. Если его или внутреннего места окажется недостаточно, сильные нагрузки начнут постепенно разрушать гидрокомпенсатор, в итоге начнет прослушиваться своеобразный стук при заведенном моторе, который должен стать серьезным сигналом для всех автолюбителей.

Как производится замена деталей ВАЗ-2112 на 16 клапанов самостоятельно

Как уже говорилось ранее, замена прогоревших элементов автомобиля не сложное мероприятие. Самое главное, производить его поэтапно, принимая во внимание рекомендации профессионалов, занимающихся ремонтом машин:

  • в первую очередь автолюбитель должен снять ГБЦ с постоянного места. Если этот момент пропустить, то замена элемента в двигателе 16-ти клапанов просто не осуществится, так как до поврежденных деталей не получится добраться. Чтобы снять ГБЦ, необходимо убрать ремень ГРМ, а также все детали, включая крышку клапанов, которые будут мешать при рабочем процессе;
  • далее следует отвинтить все соединительные элементы, которые присоединяют головку к основному блоку. Всего их должно быть десять штук. Крепежные элементы могут подходить под специальный профиль или под шестигранную отвертку. Стоит дополнить, что крепежные соединители располагаются как внутри, так и снаружи автомобильной головки, и, конечно, они все должны быть отвинчены;
  • рекомендуется снять распределительный вал заранее, так как если крепежные элементы будут отвинчены, то вынимать его неудобно. После снятия вала можно производить процесс, который по-простому называют «рассухариванием клапанов». Чтобы произвести такую процедуру, нужно применить специальный прибор – «рассухариватель». Длинная часть устройства помещается поочередно в каждый клапан и обрабатывается согласно инструкции по эксплуатации;
  • следующий этап замены в ВАЗ-2112 16 клапанов заключается в снятии и обработке колпачков, которые прикрывают масляные отсеки. Далее деталь вынимается из удерживающей его втулки, лучше всего производить извлечение элемента с внутренней части.

Для извлечения остальных клапанов применяется аналогичная схема.

Дополнительные рекомендации относительно замены элементов ВАЗ-2112 16 клапанов

Перед тем как устанавливать новые клапаны, рекомендуется тщательно их притереть, чтобы увеличить трение деталей. На новом элементе не должно быть следов от пасты, которая была использована для притирания. Если при установке наблюдается большой зазор, а притирка не дала ожидаемых результатов, лучше всего выбрать новую деталь, а эту просто убрать за ненадобностью. Собираются все элементы в обратном порядке, который предусматривался при разборке.

Замена клапанов на ВАЗ-2112 16 клапанов своими руками

Дальше рассматривается, как выполнить замену впускного или выпускного клапана на двигателе 21120. Мотор устанавливался на авто «десятого» семейства, в том числе на ВАЗ-2112. Наш метод включает в себя снятие ГБЦ. Вообще же на двигателях ВАЗ-2112 замена клапанов не имеет особенностей, характерных для некоторых иномарок. Единственное, что клапаны рекомендуется притирать. Совет относится ко всем двигателям ВАЗ, а пользоваться им или нет, решайте сами.

Метод использования притирочной пасты показан на видео. Смотрим.

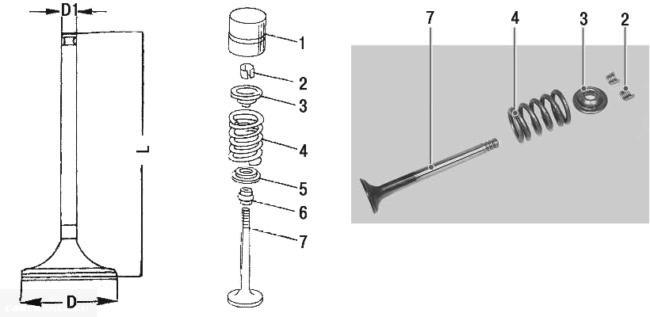

Механизм клапана в разрезе

Замена клапанов на ВАЗ-2112 включает в себя все действия, проводимые при замене гидрокомпенсаторов. Сняв компенсатор, можно видеть стержень клапана и верхнюю плоскость тарелки. Тарелка 3 удерживается двумя сухарями 2 ( см. схему ).

Устройство механизма клапана

Демонтаж включает в себя действия:

  1. Под клапан снизу подкладывают «мягкий упор» (плетёную верёвку и т.п.);
  2. Надавливают на тарелку сверху;

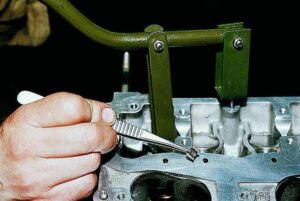

  3. Сухари извлекают пинцетом или намагниченной отвёрткой;
  4. Осторожно отводят тарелку вверх, не допуская отскока пружины.

Иногда на «шаге 2» приходится ударять по тарелке молотком, и тут надо соблюдать предельную осторожность. А вообще существует спецоборудование, такое, как показано на фото.

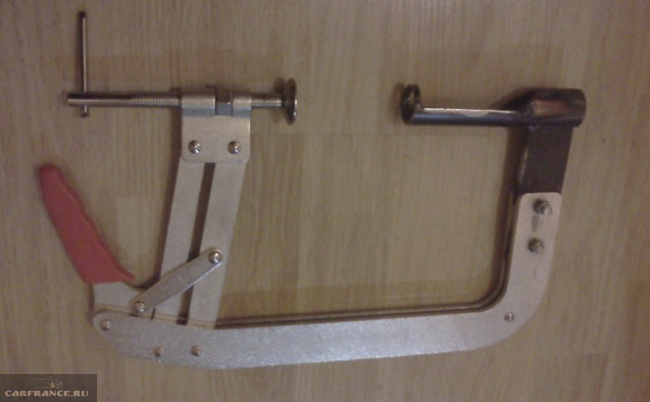

Оснастка для сжатия пружин

Съёмник работает по принципу тисков. Но усилие при завинчивании должно быть небольшим, иначе делают вывод о «прилипании» сухарей к тарелке. И в этом случае берут молоток.

Артикулы

  • 21120-1007010 – впускной клапан;
  • 21120-1007012 – клапан выпуска;
  • 21120-1007028 – сухарь;
  • 21120-1007025 – тарелка верхняя;
  • 21120-1007300 – гидрокомпенсатор (о их проверке тут).

Подготовка к демонтажу клапанов

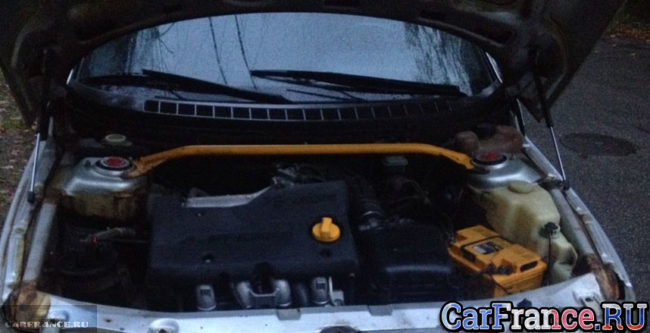

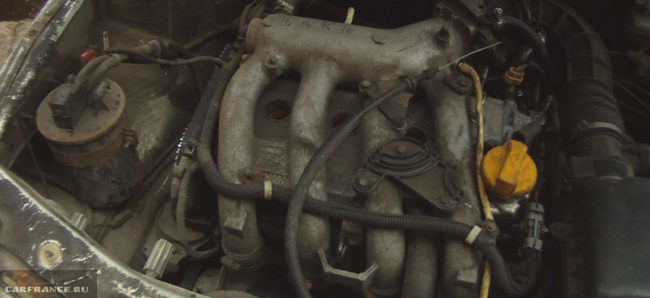

Делать замену будем на этом двигателе (21120)

Всё же, на моторе ВАЗ-2112 замену клапанов проще выполнить с демонтажём ГБЦ: для запрессовки новых направляющих плиту ГБЦ пришлось бы греть. Лучше оставить направляющие клапанов на месте. Но тогда придётся снимать разное оборудование:

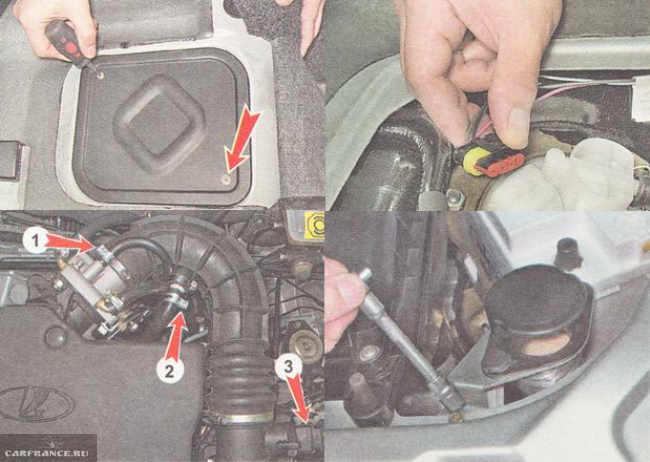

  1. Под люком бензонасоса находится разъём ( фото 1 и 2 ). Отключите его, чтобы бензонасос перестал качать;
  2. Заведите двигатель – пусть он заглохнет;
  3. Снимают воздушный фильтр: ослабляют хомуты 1 и 2 и отключают разъём 3 ( фото 3 ). Затем ключом «на 10» откручивают винт ( фото 4 ).
Читать еще:  Замена задней стойки ваз приора

Все действия иллюстрирует одно фото.

Понизили давление, почти сняли фильтр

Удалите пластиковый корпус фильтра вместе с подводящим шлангом.

Разборка механизма ГРМ

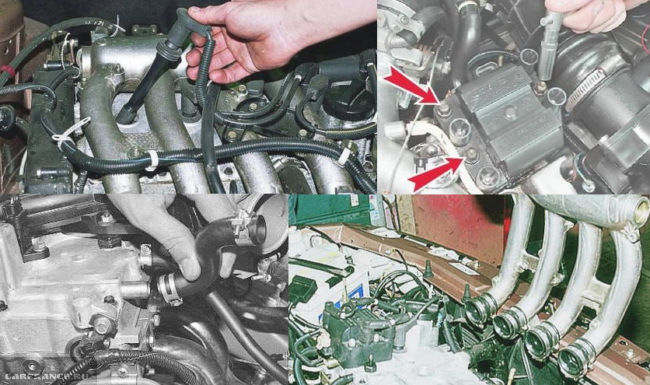

Наша цель – снять оба распредвала. На двигателе ВАЗ-2112 замену клапанов можно выполнить даже без снятия ГБЦ. Но валы в любом случае будут мешать. Порядок действий:

  1. От АКБ отключают клемму «минус»;
  2. Снимают провода со свечей, затем отключают их от катушек;
  3. Модуль зажигания тоже надо снять ( фото 2 ), а ещё удаляют шланг вентиляции картера ( фото 3 );
  4. Кронштейн, фиксирующий проводку форсунок, прикручен к крышке ГБЦ ( фото 3 ). Удалите его! Так же поступают с кронштейном второго жгута (ДПДЗ и РХХ);
  5. Надо будет снять ресивер ( фото 4 ). А отверстия впускного коллектора закрывают тканью.

Изучите то, о чём сказано в списке.

Подготовка к демонтажу крышки ГБЦ

Саму крышку удерживают 14 болтов. Здесь нужен торцовый ключ. Но сначала снимем пластиковую защиту, открутив шесть болтиков ключом «на 10» ( фото 1 ).

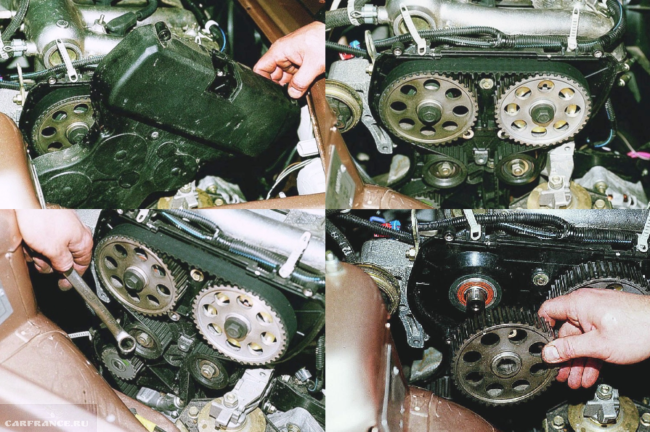

Убираем всё лишнее в приводе ГРМ

Механизм ГРМ снят!

Отключаем и снимаем датчик фаз под правым шкивом ГРМ. Надо отключить и датчик давления – он расположен возле кронштейна, который был снят. Ключом «на 17», не проворачивая шкивы, ослабляют два крепёжных винта. В круглые отверстия устанавливают отвёртку – её используют как упор. Осталось ослабить натяжение ремня, частично выкрутив одну гайку ( фото 3 ).

На финальном шаге, сняв ремень, откручивают винты на шкивах. Каждый шкив снимается с вала. Затем окручивают три винта, расположенные на одном уровне со шкивами (винты на пластике).

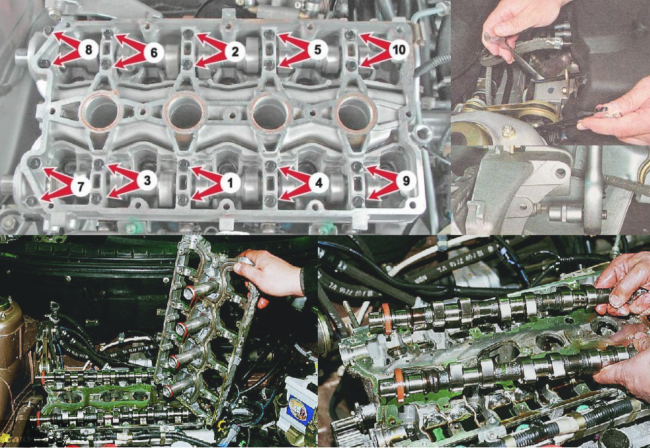

Чтобы снять вал, выполняют действия:

  1. Удаляют крышку ГБЦ;
  2. Откручивают 20 болтов ( фото 1 );
  3. Двумя ключами «на 15» откручивают гайку на верхней штанге ( фото 2 ). Так же поступают с тремя гайками на кронштейне штанги (ключ «на 13»). Кронштейн снимают со шпилек;
  4. Демонтируют корпус подшипников ( фото 4 );
  5. Теперь оба распредвала можно вынуть ( фото 5 ).

Смысл сказанного ясен по фото.

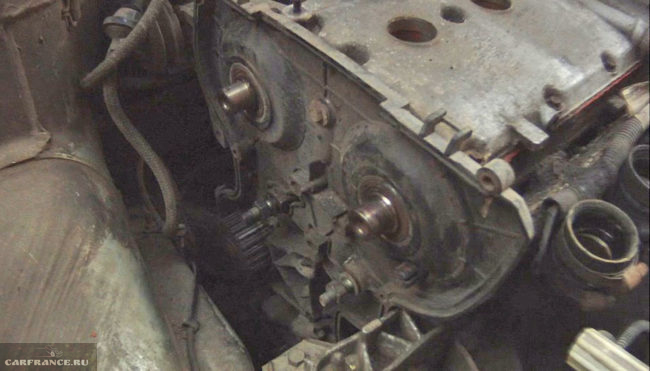

Привод ГРМ разобран

Гидрики, то есть компенсаторы, легко будет вытащить магнитом.

Снимаем ГБЦ на двигателе ВАЗ-21120

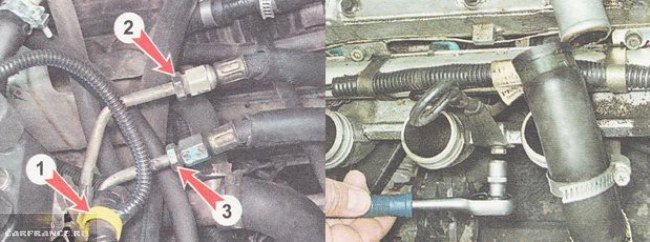

Нужно избавиться от топливной рампы: ключами «на 17» раскручиваем патрубки 2 и 3 ( фото 1 ), также удаляем хомут 1.

Рампу надо временно удалить

Винты на планке с бензопроводом откручивают отвёрткой. Затем с патрубков снимают резиновые кольца. Ещё нужно будет удалить трубку с масляным щупом – здесь откручивают один винт «на 10» ( фото 2 ). В финале отворачиваются два болта крепления рампы.

Главное – частично слить охлаждающую жидкость. Затем дольёте! А теперь отворачиваем две гайки на термостате ( фото 1 ), чтобы отодвинуть его в сторону.

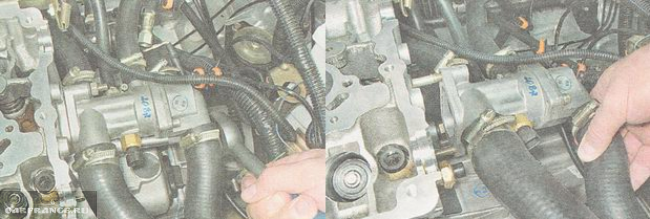

Термостат не должен мешать

Прокладку термостата удаляют тоже. Ещё ключом «на 13» откручивают гайку с проводом «нуль». Можно отключить и разъём датчика ДТОЖ.

Мотор ВАЗ-2112 к замене клапанов готов: ключом «на 10» откручиваем болты на ГБЦ и снимаем плиту вместе с клапанами. Соблюдайте последовательность отворачивания. Аналогично соблюдайте последовательность и момент затяжки при сборе ГБЦ.

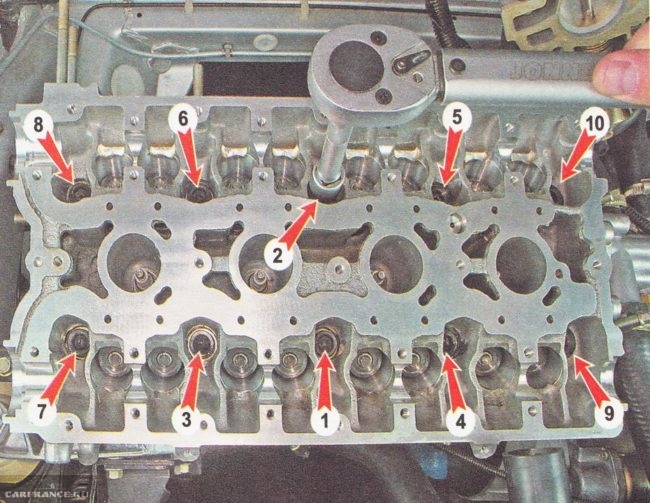

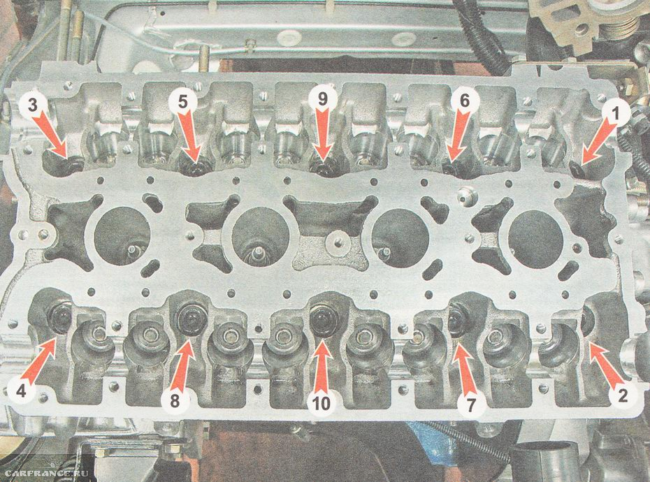

Рекомендуемая последовательность (отворачивание)

Дальше проводятся действия, указанные в «главе 1». Желаем успеха!

Советы по монтажу

Перед установкой валов поршень первого цилиндра должен находиться в «верхней мёртвой точке». Чтобы этого добиться, вращают коленвал, захватив его за винт крепления шкива генератора. Здесь нужен ключ «на 17».

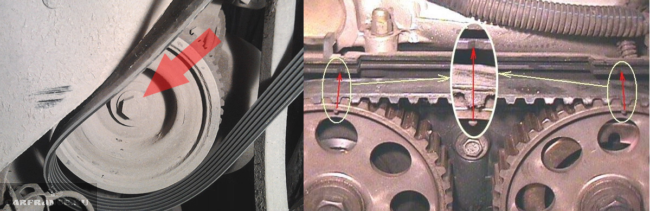

Шкив генератора и два шкива валов ГРМ

На распредвалах есть шипы, а на шкивах сделаны выемки. Каждый шкив снабжён меткой, которая должна смотреть вверх. Схема, показанная на фото, соответствует верхнему положению поршня 1. Именно так устанавливают валы при монтаже.

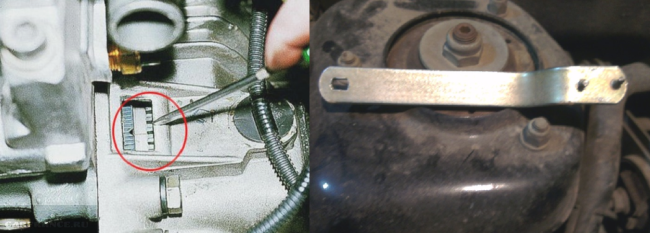

Выставлять коленвал можно по метке, которая находится на узле КПП ( фото 1 ). Так делают перед монтажом ремня.

Разные вспомогательные элементы

Чтобы правильно выставить натяжение, пользуйтесь базовыми советами. А можно поступить проще: при демонтаже отмечают, под каким углом был закреплён натяжной ролик. Ключ-пластину ( фото 2 ) выставляют под нужным углом и затягивают фиксирующую гайку (усилие 40 Н*м).

Как прикручивать ГБЦ

Резьбовую часть винтов смазывают моторным маслом. Затем, выдерживая усилие 20 Н*м, винты закручивают в нужном порядке ( см. фото ).

Рекомендуемая последовательность (монтаж)

Второй проход – каждый винт поворачивают на угол 90 градусов. На третьем проходе винты доворачивают ещё на 90 градусов.

Химия

Корпус подшипников будет соединён с крышкой ГБЦ. Само соединение должно быть герметичным. На кромку корпуса по периметру наносят герметик: КЛТ-75М, Локтайт-574 и т.п. Прокладка ГБЦ при монтаже не смазывается в принципе – от графита или солидола будет только вред. Кто-то мажет графитовой смазкой стержни клапанов, что тоже не правильно. Нужно использовать моторное масло.

Читать еще:  Тойота камри 2008 характеристики

Новый клапан перед установкой очищают от заводской смазки. Это обязательно!

Что мы не делали

При сборке нельзя менять местами валы впускных и выпускных клапанов. На первом из них ближе к краю сделан «двойной отлив». Вообще же на автомобиле ВАЗ-2112 при замене клапанов не нужно снимать даже шкив привода генератора. Всё остаётся на месте – ремень ГРМ менять не нужно.

Замена клапанов на ВАЗ-2112 (21120) 16 клапанов

Замена клапанов на ВАЗ-2112 (21120) 16 клапанов от А до Я

Как произвести замену клапанов на двигателе модели ВАЗ-2112 (21120). Один из действующих методов заключается в снятии ГБЦ. Ничего особенного нет, но важно в процессе притирать клапаны. Это относится ко всем ВАЗ-двигателям.

Как клапан выглядит в разрезе

Замена клапанов состоит из всех тех действий, которые проводятся во время замены гидрокомпенсаторов. Пользователь, демонтировав компенсатор увидит две важных детали – это тарелка и стержень клапанов. Тарелка с цифрой три (рис.) держится парой сухарей 2 (рис.).

Особенности демонтажа

В демонтаж входят такие действия, как:

  1. Подкладывание мягкого упора под клапан.
  2. Надавливание на тарелку.
  3. Извлечение сухарей пинцетом (подойдет и отвертка с магнитом).
  4. Отведение тарелки вверх. При этом важно сделать все аккуратно, чтобы пружина не отскочила.

Иногда при надавливании на тарелку нужно использовать ударную силу, то есть молоток. Есть и специальные инструменты. К примеру, съемник работает как тиски.

Подготовка к снятию клапанов

В ВАЗ-2112 (21120) менять клапаны проще, если одновременно выполнить демонтаж ГБЦ, ведь для прессования новых направляющих ГБЦ нужно было бы греть. Оптимальный вариант – оставить их на месте. Процесс демонтажа состоит из следующих шагов:

  1. Отключить разъем, расположенный под люком бензобака.
  2. Завести двигатель и дать ему заглохнуть.
  3. Снять воздушный фильтр. Для этого нужно ослабить хомуты и отключить разъем.
  4. Потом останется лишь взять ключ на 10 и открутить винт.

Все эти действия показаны на одной фотографии.

Разборка ГРМ

Главная цель – удалить два распредвала. Для этого нужно:

  1. Снять клемму «минус».
  2. Снять со свечей все провода.
  3. Отключить свечи от катушек.
  4. Снять модуль зажигания и шланг, отвечающий за вентиляцию картера.
  5. Удалить кронштейн, крепящий проводку форсунок. Он прикручен к ГБЦ крышке. Эти же действия нужно произвести с кронштейном жгута №2.
  6. Снять ресивер.
  7. Закрыть все ответствуя впускного коллектора тканью.

Дальше нужно отключить датчик фаз, расположенный под шкивом ГРМ. Также нужно отключить и датчик давления, расположенный возле снятого кронштейна. Можно взять ключ на 17 и, не трогая и не проворачивая шкивы, ослабить крепежные винты.

В отверстия нужно установить отвертку – она будет упором. После этого останется лишь ослабить ремни натяжения – для этого нужно лишь выкрутить гайку.

В финале нужно снять ремень и открутить винты на шкивах. Все шкивы без исключения нужно снять с вала. Потом нужно открутить те три винта, которые находятся со шкивами на уровне.

Для демонтажа вала следует выполнить несколько действий:

  1. Снять крышку ГБЦ.
  2. Открутить 20 болтов.
  3. Взять два ключа на 15 и открутить гайки верхней штанги. Те же действия нужно выполнить с гайками, расположенными на кронштейне гайки, но нужен ключ на 13.
  4. Снять корпус подшипников.
  5. Вынуть распредвалы.

Как снять ГБЦ на ВАЗ-2112 (21120)

Для начала нужно снять топливную раму. Для этого нужны ключи 17, которыми удаляются патрубки 2-3. Еще нужно снять хомут 1.

Винты планки бензопровода снимаются отверткой, после чего нужно снять с патрубков резиновые кольца. Также стоит удалить трубу масляного щупа (ключ на 10). Под конец нужно открутить болты, держащие рампу.

Важно при этом хотя бы частично снять «охлаждайку». После этого можно снять крепления термостата и сместить его в сторону.

Нужно удалить прокладку термостата и гайку провода «0». Если нужно, можно выключить разъем ДТОЖ датчика.

Теперь мотор готов к тому, чтобы поменять клапаны. Для этого нужно взять ключ на 10, открутить им болты ГБЦ и снять плиту с клапанами. Важно соблюдать последовательность откручивания.

Несколько советов по монтажу

Поршень цилиндра №1 перед установкой нужно поставить в мертвую верхнюю точку. Поможет в этом ключ на 17.

В шкивах есть выемки, а в распредвалах – шипы. У каждого шкива есть метки, и они должны смотреть вверх. А коленвал лучше ставить по той метке, которая есть на КПП узле.

При демонтаже нужно отметить, под какими именно углами закреплены натяжные ролики. Ключ-пластину необходимо выставить под правильным углом и затянуть гайку с усилием в 40 Н*м.

Винты и их рабочую часть нужно смазывать моторным маслом и закручивать в правильном порядке.

Потом нужно провернуть винты на 90 градусов во время второго подхода и на 90 градусов еще раз во время третьего прохода.
