Проверка дпдз ваз мультиметром

Как проверить датчик положения дроссельной заслонки? В этой диагностике нет сложностей

В некоторых случаях знания, как проверить датчик положения дроссельной заслонки, избавят вас от лишнего визита на СТО, а заодно помогут определиться, нужны ли дальнейшие поиски причин появления определенного рода неприятностей. Несмотря на небольшую величину, ДПДЗ считать незначительной деталью нельзя: от его показаний зависит подача в мотор топливовоздушной смеси, составленной в нужных пропорциях.

Без поступления данных с датчика бортовой компьютер готовит ее, можно сказать, наугад, по заложенным в память среднестатистическим параметрам. А они в 90 % случаев сильно отличаются от имеющихся в реальности: машина редко ездит с нагрузкой в одного водителя, скоростью в 60 км/ч по ровной дороге. Любая горка, лишний пассажир, светофорный режим, загородные скорости – все это требует коррекции, которая невозможна без показаний ДПДЗ.

Как проверить датчик положения дроссельной заслонки, может рассказать вам любой электрик, даже не связанный с автосервисами. Единственное, что для этого потребуется – мультиметр. И немного времени.

Признаки и причины выхода из строя ДПДЗ

Прозвон датчика

Рассчитывать на то, что сигнал Check Engine своевременно вас предупредит, не стоит: он загорается далеко не во всех случаях. А описанные симптомы могут быть вызваны и другими поломками в сложном современном автомобильном организме. Так что для того, чтобы определиться, какой узел требует вашего внимания, нужно сначала исключить из списка подозреваемых датчик положения дроссельной заслонки.

  • Для облегчения доступа к искомому агрегату с патрубка, относящегося к дроссельному узлу, снимаются воздуховоды от воздушного фильтра;
  • Вентиляционные шлаги картера тоже удаляются от патрубка, ведущего на крышку ГБЦ;
  • Непосредственно от самого датчика, нажав фиксацию, отсоединяется колодка со жгутом проводов;
  • Тестирование переводится на вольтметр. Его отрицательная клемма замыкается за минус движка, положительная подсоединяется к колодке на выход, обозначенный цифрой 1 а также буквой А (зависит от модели);
  • Движок запускается, во время его работы делаются замеры. Они должны попадать в диапазон от 4,8 до 5,2 В. Отсутствие напряжения или его очень низкое значение говорят о том, что где-то в цепи имеется обрыв – в этом случае как раз и проверяются контакты. Более неприятный вариант – сбой в работе ЭБУ. Как минимум, придется перепрошивать компьютерные мозги, в совсем плохом случае предстоит их замена;

  • Зажигание отключается; прибор переводится в режим омметра;
  • Клеммы приборчика подсоединяются к двум оставшимся неохваченными выходам колодки;
  • При прикрытой заслонке замеряется уровень сопротивления. При рабочем состоянии ДПДЗ – оптимальные показатели 0,9-12 кОм;
  • Аналогичные измерения проводятся после открытия заслонки. Эти данные должны уместиться в диапазон до 2,7 кОм.
  • Если при изменении положения заслонки показания омметра не изменяются, значит, устройство будет необходимым заменить. Усвоив, как проверить датчик положения дроссельной заслонки, вы без труда сможете самостоятельно провести его замену: большую часть работы вы уже и так выполнили. Установка нового ДПДЗ идет в обратном снятию направлении. Главное, чтобы при монтаже заслонка находилась в закрытом положении, а осевой хвостовик вошел в соответствующий паз.

    Как проверить датчик положения дроссельной заслонки

    Система управления инжекторным двигателем состоит из массы взаимосвязанных датчиков и детекторов. Каждый из них исправно передает данные на электронный блок управления, а он уже принимает решение о том, сколько подать топлива в камеры сгорания, как настроить угол опережения зажигания в конкретный момент, какую передачу включить на АКПП и как рациональнее распределить крутящий момент по осям и колесам, если машина полноприводная. Далеко мы забрались, потому что нас интересует сегодня один крошечный датчик, без которого работа бензинового инжекторного мотора была бы невозможна. Это датчик положения дроссельной заслонки.

    Читать еще:  Проезд под красный сигнал светофора штраф

    Содержание:

    Что такое датчик положения дроссельной заслонки

    Каждый из датчиков в системе управления двигателем представляет собой простейший детектор, который рассчитан на выполнение одной конкретной задачи. В нашем случае, датчик положения определяет угол перемещения дроссельной заслонки, которая в свою очередь, повторяет перемещение педали акселератора. При всей кажущейся простоте, датчик не так прост, поскольку может иметь простую контактную конструкцию, а может иметь и более сложный и точный механизм работы. А если конкретнее, то датчики могут быть

    1. Бесконтактные.
    2. Пленочно-резистивные.

    Резистивные датчики намного проще по конструкции, дешевле, но и из строя выходят чаще. Они представляют собой почти обычный переменный резистор с тремя контактами.

    Принцип работы датчика

    Чтобы проще было понять схему его работы, именно так и представим его, как переменный резистор, закрепленный на оси дроссельной заслонки подвижной частью. На датчик постоянно подается напряжение, а в зависимости от положения заслонки, меняется и положение датчика, а, следовательно, меняется и его сопротивление. Он подает импульс на электронный блок управления, тот в свою очередь по показаниям датчика выстраивает рецепт подачи топлива в камеру сгорания — количество топлива, количество воздуха, угол опережения зажигания, открытие или закрытие рециркуляционного клапана отработанных газов. Словом, на основе показания этого маленького датчика, готовится весь план управления двигателем на ближайших несколько секунд.

    Независимо от типа датчика, предел напряжения его работы колеблется в пределах 0,5-5 вольт, в зависимости от модели двигателя. В инжекторных автомобилях ВАЗ 2110, 2112, Приора, Калина, используется рабочий диапазон от 0,7 до 4 вольт. То есть при полном закрытии дроссельной заслонки импульс на выходе датчика составляет 0,7 вольт, а при полностью открытой — 4 вольта. У других автомобилей характеристики напряжения могут быть другие, но суть работы датчика от этого не меняется.

    Обслуживание и замена ДПДЗ

    Не меняется и практика обслуживания и замены датчика. А все это бывает необходимо, когда диагностический компьютер показывает, что датчик дает заведомо неверные показания. Никто их не ремонтирует, даже дорогие датчики стараются заменять целиком. Слишком ответственная у них работа, чтобы экономить на них. Неисправный датчик угла положения дроссельной заслонки может проявлять себя по-разному. Поскольку работает он во всех режимах работы двигателя, то вычислить на глаз его неисправность удается не сразу. В любом случае, при проявлении первых признаков, которые могут заключаться в:

    • нестабильности холостых оборотов;
    • провалах при изменении частоты оборотов;
    • высоком расходе топлива;
    • неравномерном разгоне;
    • тяжелом пуске,

    а также в некоторых случаях срабатывании сигнальной аварийной лампы, нелишним будет проверку работоспособности датчика.

    Проверка датчика положения

    Перед тем, как проверить датчик положения дроссельной заслонки на любом автомобиле, надо прикинут его средний пробег. Как правило, контактные датчики погибают уже на 70-80-й тысяче км, бесконтактные же ходят гораздо дольше. Поэтому, если датчик пожилой, лучше сразу положить его на полку, заменив новым. Стоит это удовольствие не так и дорого, поскольку еще в 2015 году можно купить датчик для Приоры или десятки за 300 рублей. Это будет или московский или курский прибор. Датчик с надписью «GM Сделано в России» уже предлагают за 800-900 рублей. Особой разницы, откровенно говоря, нет, судя по отзывам.

    Технология проверки

    Чтобы проверить датчик, нужно в первую очередь определить, прямого он действия, или обратного. Так, на автомобилях Дэу Ланос установлен практически такой же датчик, как и на ВАЗах, только работают они в разные стороны. То есть, в закрытом положении заслонки он может выдавать 5 вольт, а может и 0,5, если графитовые контактные дорожки развернуты в другую сторону. Как бы там ни было, для проверки датчика нужен мультиметр и пару минут свободного времени.

    При подключении мультиметра к датчику, он должен показывать минимальное или максимальное напряжение, в зависимости от двигателя, а при вращении дроссельной заслонки, плавно и без рывков менять значение напряжения. Если есть хоть малейший провал в показаниях в каком-либо диапазоне — износились контактные дорожки и такой датчик подлежит замене. Вот и все, что необходимо знать для того, чтобы датчик положения дросселя не портил нам жизнь. Удачных всем дорог!

    Читать еще:  Сколько краски в баллончике 520 мл

    Методы проверки датчика положения дроссельной заслонки (ДПДЗ)

    Ранее мы писали о симптомах, которые могут проявляться при поломке датчика положения дроссельной заслонки. Но такие признаки нередко вызывают и поломки других датчиков или компонентов двигателя. Поэтому перед покупкой нового ДПДЗ имеющийся датчик необходимо проверить на работоспособность.

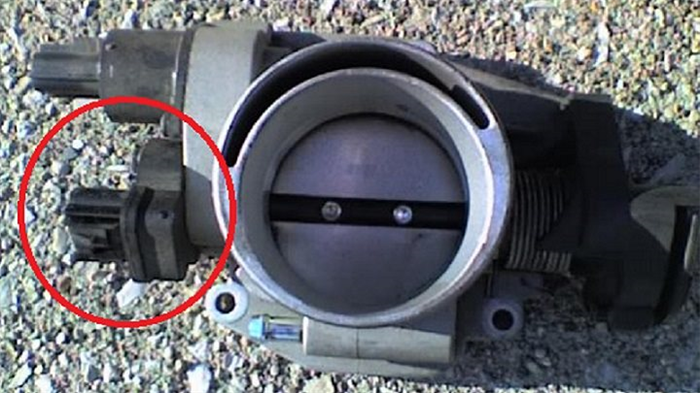

    ДПДЗ установлен на корпусе дроссельной заслонки. Этот датчик содержит резистор переменного сопротивления (или контактные точки, в зависимости от модели), который передает сигнал в электронный блок управления двигателем. Показания датчика зависят от положения дроссельной заслонки.

    Когда водитель нажимает на педаль газа, заслонка вращается, увеличивая приток воздуха во впускной коллектор. При работающем моторе положение заслонки (и данные с других датчиков) сообщает компьютеру, сколько топлива нужно двигателю в определенный момент.

    Поэтому, без правильного сигнала, поступающего от ДПДЗ, возникают проблемы с топливно-воздушной смесью. Отметим, что проверить датчик положения дроссельной заслонки не очень сложно. Вам понадобится информация о заводских параметрах работы датчика, после чего его проверяют с помощью цифрового мультиметра.

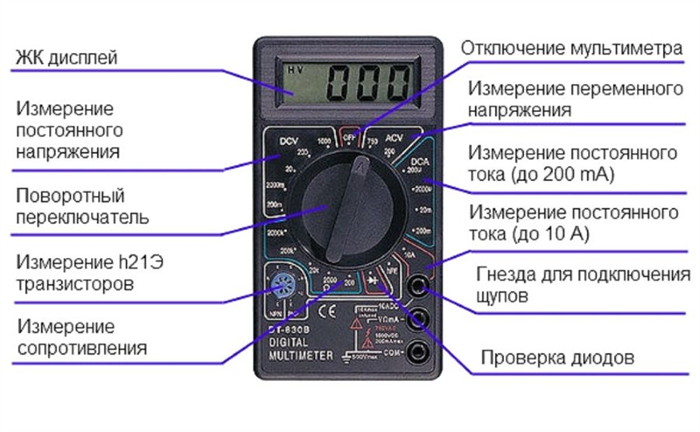

    Купить мультиметр можно во многих магазинах, этот простейший диагностический прибор пригодится вам ещё не раз.

    Самая распространенная неисправность датчика дроссельной заслонки – износ, короткое замыкание или обрыв в электрической цепи либо резисторе. С помощью этой статьи вы сможете понять, как проверить ДПДЗ мультиметром лишь за несколько минут. Это поможет понять, нуждается ли элемент в замене или проблема не в нём.

    Симптомы неисправности ДПДЗ:

    • бедная или богатая топливная смесь;
    • проблемы с зажиганием;
    • неправильные сигналы для других исполнительных механизмов;
    • неровный холостой ход;
    • провалы при разгоне;
    • подергивание;
    • остановка двигателя.

    Методы диагностики ДПДЗ

    Самый распространенный тест датчика – измерение сопротивления или напряжения в различных положениях дроссельной заслонки (закрытое, полуоткрытое и полностью открытое). Мы будем выполнять тестирование, используя функцию измерения напряжения.

    1. Откройте капот и снимите узел воздушного фильтра в том месте, где он соединяется с корпусом дроссельной заслонки.
    2. Осмотрите пластину дроссельной заслонки и стенки корпуса дроссельной заслонки, расположенные вокруг неё.

    * Если вы видите нагар на стенках или под пластиной заслонки, выполните очистку этого узла с помощью очистителя карбюраторов (карбклинера) и чистой ветоши. Поверхность должна быть полностью чистой. Нагар и грязь могут препятствовать закрытию дроссельной заслонки и её свободному перемещению.

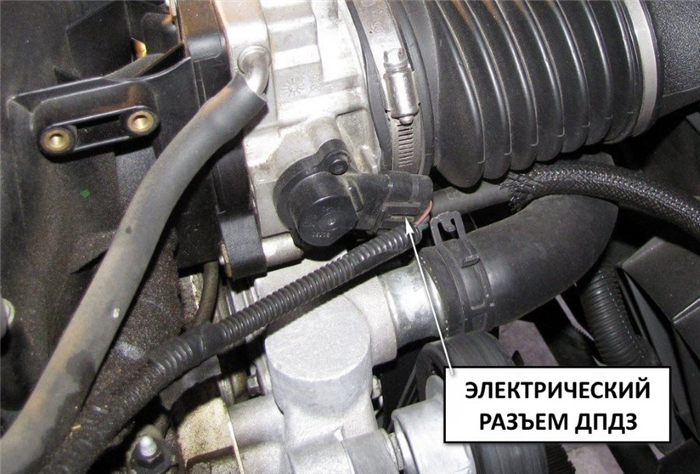

    1. Найдите ДПДЗ, установленный на боковой части корпуса дроссельной заслонки. Датчик выполнен в виде небольшого пластикового блока с трехжильным разъемом.

    Подключен ли ваш ДПДЗ к «земле»?

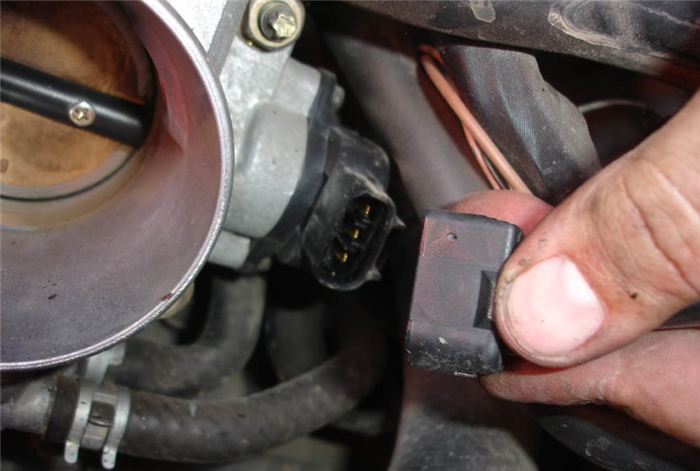

    1. Аккуратно отсоедините электрический разъем от датчика положения дроссельной заслонки.
    2. Проверьте разъем и клемму на наличие загрязнений и повреждений.

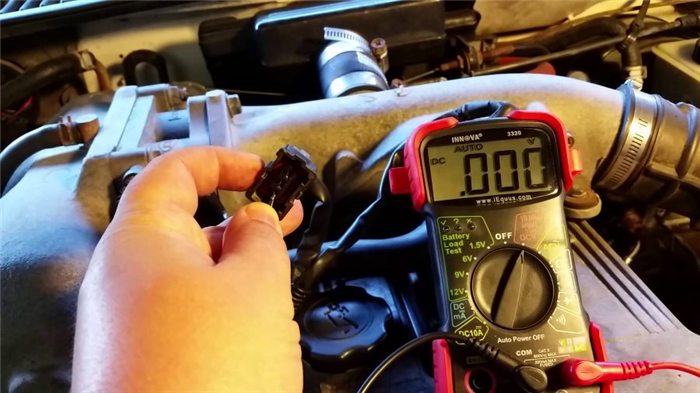

    3. Установите мультиметр в подходящий режим, к примеру, 20V на шкале постоянного напряжения (DCV).
    4. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
    5. Подключите красный щуп мультиметра к плюсовой клемме аккумулятора, обозначенной символом «+».
    6. Прикоснитесь черным щупом мультиметра к каждому из трех электрических контактов разъема проводки, который подключается к ДПДЗ.

    * Один из контактов, при прикосновении к которому на экране мультиметра появляется напряжение около 12 вольт, является контактом заземления. Обратите внимание на цвет этого провода.

    * Если ни один из контактов не отображает 12 вольт, это является признаком дефекта проводки, которая идёт к датчику положения дроссельной заслонки. Датчик не имеет заземления, поэтому он не может правильно работать. В такой ситуации нужно решать проблему с проводкой.

    Подключен ли ДПДЗ к источнику опорного напряжения?

    1. Теперь подключите черный щуп мультиметра к контакту заземления на разъеме ДПДЗ, который вы только что идентифицировали.
    2. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
    3. Подключите красный щуп мультиметра к каждому из двух других контактов разъема.
    4. На одном из контактов напряжение должно составлять около 5 вольт. Этот контакт передаёт опорное напряжение на ДПДЗ. Обратите внимание на цвет провода, подключенного к этому контакту. Третий провод является сигнальным.

    * Если ни на одном из двух контактов разъема не будет 5 вольт, в проводке есть проблема, которую необходимо исправить. Проверьте электрическую цепь на наличие плохих контактов или поврежденных проводов.

    1. Выключите зажигание.
    2. Вставьте электрический разъем в ДПДЗ.

    Выдает ли датчик положения дроссельной заслонки правильный сигнал?

    1. Для выполнения такой проверки необходимо использовать пару штырьков или скрепок.
    2. Подключите красный щуп тестера к сигнальному проводу датчика, а черный – к проводу заземления.
    3. Включите зажигание, но не запускайте двигатель.
    4. Убедитесь в том, что дроссельная заслонка полностью закрыта.
    5. Ваш мультиметр должен отображать значение в диапазоне 0,2-1,5 вольт или около этого, в зависимости от конкретного автомобиля. Если на экране вы видите ноль, убедитесь, что вы выбрали правильный режим прибора – обычно оптимальным является 10 или 20 вольт. Если на экране все ещё виднеется ноль, продолжайте проверку.
    6. Постепенно открывайте дроссельную заслонку, пока она не будет полностью открыта (или же ваш помощник может постепенно нажимать педаль газа до упора).
    Читать еще:  Уровень охлаждающей жидкости ваз 2110

    * При полностью открытой дроссельной заслонке на мультиметре должно отображаться около 5 вольт.

    * Убедитесь в том, что напряжение постепенно увеличивается, когда вы медленно открываете дроссельную заслонку.

    * Если вы заметили, что в определенных положениях заслонки есть скачки напряжения или оно зависает на одном уровне, ваш ДПДЗ не работает правильным образом, поэтому его необходимо заменить.

    * Если датчик положения дроссельной заслонки не достигает напряжения в 5 вольт или около этого (в некоторых автомобилях – 3,5В) при полностью открытой заслонке, его надо менять.

    1. Выключите зажигание и снимите штырьки (скрепки).

    Если на вашем автомобиле установлен регулируемый датчик положения дроссельной заслонки (они встречаются на старых моделях), и его показания не соответствуют норме, попробуйте сначала отрегулировать его. Датчик подлежит регулировке, если вы можете ослабить болты его крепления и повернуть элемент влево или вправо.

    Регулировка датчика положения дроссельной заслонки

    Этот способ подходит для настройки внешнего датчика. Следующие советы дадут вам общее представление о процедуре регулировки ДПДЗ.

    1. Ослабьте крепежные болты датчика так, чтобы вы могли вращать его, слегка постукивая по нему рукояткой отвертки.
    2. Оттяните датчик для проверки напряжения с помощью мультиметра.
    3. Поверните ключ зажигания в положение ON, но не запускайте двигатель.
    4. Удерживайте дроссельную заслонку в закрытом положении (или в положении, указанном в руководстве по ремонту или обслуживанию вашего автомобиля).
    5. Убедитесь, что напряжение соответствует указанному в руководстве. Если нет, поверните датчик влево или вправо, пока не получите заданное напряжение.
    6. Удерживайте ДПДЗ в этом положении и затяните крепежные винты.

    Если датчик не поддаётся регулировке и не достигает требуемого напряжения, замените его.

    Информация о том, как проверить датчик дроссельной заслонки, может сэкономить ваше время и поможет избежать ненужной замены компонентов. С помощью простого теста вы сможете быстрее вернуть свой автомобиль в строй. Такая проверка легко выполняется всего за несколько минут.

    Как проверить ДПДЗ ВАЗ

    ДПДЗ — датчик положения дроссельной заслонки. Установлен, как можно понять из названия, на дроссельной заслонке и передает контроллеру информацию о степени ее открытия. Иными словами следит за тем, нажата ли педаль газа и если нажата, то как сильно.

    Какие могут быть признаки поломки ДПДЗ?

    • Двигатель ведет себя не стабильно на холостом ходу, плавают обороты (так же нужно обратить внимание на РХХ).
    • Провалы при разгоне, не адекватная реакция на нажатие педали газа.

    Что бы убедиться в том, что неисправен именно датчик положения дроссельной заслонки его необходимо проверить. Как это можно сделать? Проверить датчик лучше всего при помощи мультиметра. Приведу пример проверки датчика автомобиля ВАЗ.

    Как проверить ДПДЗ мультиметром

    Для проверки сам датчик снимать не обязательно. Первое, что нужно проверить — напряжение питание датчика. Для это с него нужно снять фишку и измерить напряжение между выводами «А» и «В». Оно должно быть равным 5+-0.2В. Если это не так, то необходимо проверить цепь от датчика к контроллеру. Вывод «А» приходит на 32-й вывод контроллера, «В» — на 17-й. Если цепь целая, а напряжение не соответствует норме — возможно контроллер необходимо перепрошить либо же вообще заменить.

    Одеваем фишку назад на датчик. Для дальнейшей проверки нам понадобятся 2 иголки или проволочки. Засовываем их сзади фишки в контакты «В» и «С».

    Измеряем напряжение между ними. При закрытой дроссельной заслонке оно должно находиться в пределах от 0.35В до 0.7В, при полностью открытой — от 4.05В до 4.75В.

    Если напряжение лежит не в этих пределах то, скорее всего, ДПДЗ неисправен. Т.к. датчик не разборной, то его придется заменить на новый. Советую купить бесконтактный датчик производства Калуга. Он намного точнее и проходит значительно дольше обычного.
