Замена тормозных колодок на тойота

Замена передних тормозных колодок Тойота Королла

Поменять тормозные колодки на Тойоте Королла 2010 — го года выпуска довольно просто, а посему, было бы неплохо научиться проводить подобную процедуру самостоятельно, не прибегая к помощи специалистов.

Прежде чем приступить непосредственно к ремонту, убедитесь в наличии у вас:

домкрата и упоров;

головки на 14 и трещотки;

приспособления с помощью которого можно вдавливать поршень суппорта;

смазки, чтобы смазать тормозные механизмы.

Для начала нам потребуется ровная поверхность, на которой мы и установим наш автомобиль, после чего проведем блокировку задних колес, и зафиксируем автомобиль при помощи ручного тормоза. При помощи домкрата и инструментов проводим демонтаж переднего колеса. Откручиваем два болта на суппорте (вверху и внизу).

Кладем либо вывешиваем суппорт таким образом, чтобы он не болтался на шланге, и приступаем собственно к демонтажу старых колодок. Некоторые тормозные колодки имеют небольшую металлическую скобу, выполняющую роль своеобразного «датчика», сигнализирующего о том что колодки изнашиваются. При изнашивании колодки скоба и метал начинают соприкасаться,возникает трение и как следствие скрежет, дающий водителю понять, что пришло время заменить колодки.

Затем мы извлекаем и смазываем направляющие, и возвращаем их на место. Прежде чем приступить к установке новых колодок, потребуется при помощи специального инструмента вжать поршень суппорта. При выкрученной крышке бачка тормозной жидкости, данная процедура пойдет проще.

Обращайте внимания на сам бачок чтобы не допустить его переполнения тормозной жидкостью, чтобы он не переполнился, а если все же это уже случилось, не тяните — вытирайте ее.

Завершив работу с поршнем, смазываем поршневые кольца, проводим установку новых тормозных колодок, и обратную установку суппорта. при слишком мягком ходе педали тормоза необходима прокачка тормозной жидкости по системе.

Ну а для большей наглядности давайте проследим весь процесс пошагово, при помощи фотоинструкции.

Ослабляем болты, которыми крепится колесо.

Проводим установку домкрата.

Изображение тормозного суппорта.

При помощи головки на четырнадцать ослабляем верхний болт на суппорте.

И извлекаем его.

Аналогичная история с нижним болтом.

После того как сняли тормозной суппорт вывешиваем или кладем его так, чтобы он не болтался на шланге и не вытягивал его.

Старая внешняя колодка снимается.

На колодке мы можем видеть скобу, выполняющую роль «датчика износа» (см. выше).

Аналогично поступаем с внутренней тормозной колодкой.

При наличии новых фиксаторов в составе комплекта с новыми тормозными колодками,проводим ими замену старых.

Извлекается верхняя направляющая.

Аналогично поступаем с нижней.

И возвращаем на место.

При отсутствии на новых колодках скобы, целесообразно снять ее со старых и установить на новые колодки.

Берем приспособу для вжатия поршня в суппорт.

И откручиваем крышку на бачке тормозной жидкости. Работа по вжатию поршня пройдет проще.

Осуществляем вдавливание поршня, и следим за уровнем тормозной жидкости в бачке (для чего см. выше)

Теперь стоит провести смазку поршневых колец.

Ставим скобу на внутреннюю колодку.

Затем на внешнюю.

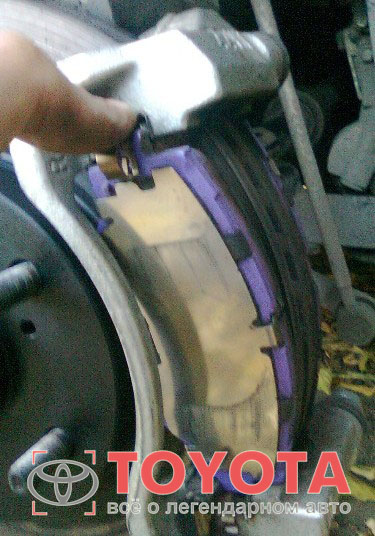

Монтируем на свои места новые колодки.

Они должны плотно прилегать к диску.

Возвращаем на место тормозной суппорт.

При необходимости прокачиваем жидкость в тормозной системе.

Замена тормозных колодок на Toyota Corolla: не проблема, если есть «прямые руки»

Тормозные колодки на любом автомобиле являются одной из основных составляющих. С их помощью обеспечивается замедление вращения колёс и снижение скорости. Процесс торможения осуществляется за счёт прижатия к поверхности диска (барабана) тормозного гидроцилиндра фрикционной колодки.

Другими словами, когда не исправны тормозные колодки – нет тормозов – лови ближайший столб или бампер впередиидущей машины.

Предыстория

Дело было поздней осенью, когда уже шли обильные дожди.

После очередного торможения на светофоре, заметил, что на левом переднем колесе появился какой-то странный звук. Машина стала разгоняться несколько хуже, как будто её кто-то начал толкать спереди в обратную сторону.

Газ в пол, потом резко по тормозам, обратно пытаюсь набрать скорость – проблема не уходит. Ну, собственно, сразу стало ясно, что проблема в тормозных колодках.

Через 5-7 минут езды всё само стало на свои места, а через 10 минут – опять начались проблемы с разгоном. Причём если раньше ещё можно было кое-как разогнаться, то сейчас такое чувство, что едешь с задратым капотом и вверх поднятым ручным тормозом.

Я не спеша добрался домой (благо, работаю не далеко от дома) и решил сразу же покопаться в интернете в поиске решения проблемы. После 20-минутного чтения, мои опасения полностью подтвердились – нужно менять тормозные колодки.

Что нужно для замены тормозных колодок?

Если нет возможности (или финансов, как в моём случае) отдать свою машинку в руки специалистов СТО, можно попробовать устранить проблему самостоятельно. Тем более, как выяснилось, замена тормозных колодок на Тойота Королла – это не такое уж и сложное мероприятие.

Читать еще:  Тех характеристики тойота аурис

Менять колодки только на одном колесе – это не в моих правилах. Я решил профессионально подойти к решению проблемы: купил новые колодки на два передних колеса, и, опираясь на тот материал, что я вычитал на форумах, решил самостоятельно провести процедуру их замены.

Сразу скажу, подготовил я не всё необходимое оборудование. Поэтому, тому, кто будет заниматься заменой тормозных колодок, нужно сразу приготовить:

  • домкрат;
  • монтировку;
  • набор ключей (набор стандартных головок с переходником);
  • обычную щётку по металлу.

Устанавливаем новые колодки

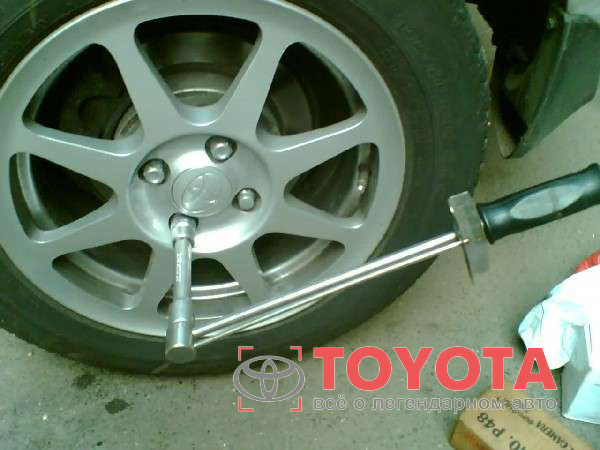

Как и в случае замены колеса, нужно сначала, не пользуясь домкратом, ослабить колесный гайки, потом приподнять автомобиль и не спеша аккуратно снять колесо. В моём случае – это процедура двойная, так как я менял колодки сразу на двух колёсах.

Установка новых колодок

Когда колесо уже полностью снято, нужно ключом (лучше с помощью головки и воротка) открутить нижнюю направляющую в суппорте. Верхнюю направляющую можно вообще не трогать. Во-первых, если её открутить, то снять колодки всё равно не получится. Во-вторых, лучше вообще не откручивать две направляющие одновременно. Когда нижняя направляющая будет откручена, можно отвести скобу вверх и устранить старые колодки.

Установка новых колодок

Покупая новые колодки через официалов, мне посоветовали сразу купить и пластины на них, которые препятствуют появлению неприятных скрипов. Они стоят на всех колодках, но снимать старые и использовать их я не захотел.

Если же нет возможности купить новые пластины, можно оставить и старые. Просто их нужно хорошо очистить щёткой по металлу, после чего поставить на новые колодки. Вообще мне повезло, мне их посоветовали купить вместе с комплектом новых колодок. А найти их в свободной продаже сейчас довольно таки трудновато.

После установки пластин, нужно утопить шток тормозного цилиндра. Я делал это обычной монтировкой, но, в принципе, сделать это можно и любым другим инструментом, подходящим по толщине.

Установка новых колодок

ВАЖНО! Нужно учитывать, что если утапливать штоки сразу двух цилиндров, то в расширительном бачке может немного увеличиться количество тормозной жидкости. Некоторые автовладельцы иногда даже полностью сливают тормозную жидкость, но я этого не делал.

Места, куда будут устанавливаться новые колодки, нужно тоже хорошо обработать щёткой, чтобы избавиться от грязи и ржавчины. После фиксации новых колодок, собирать нужно всё в обратной последовательности: колодку зафиксировать скобами, закрутить нижнюю направляющую, поставить на место колесо.

Установка новых колодок

Видео инструкция: Замена тормозных колодок на Тойота Королла:

Какие могут возникнуть проблемы?

Если действовать чётко по инструкции, то никаких нюансов возникнуть не должно. По крайней мере, у меня точно не возникло. Но, как показывает практика, проблемы всё же могут возникнуть.

Чаще всего автолюбители сталкиваются с такими последствиями после своей работы:

  • тормозные колодки оказались в смазке:
  • перегревается тормозной диск;
  • наблюдается неравномерный контакт с тормозной колодкой;
  • наблюдается утечка тормозной жидкости;
  • забивается трубка тормозной системы;
  • в тормозную систему попадает воздух;
  • наблюдается быстрый износ возвратной пружины педали тормоза;
  • забивается возвратный канал главного тормозного цилиндра;
  • нарушается правильная работа регулятора давления и др.

Причём, нередко данные проблемы могут привести к повторному заклиниванию колёс, и последующей замене колодок.

Вердикт

Когда ставишь новые колодки, самое главное – не перепутать, где верх и где низ. Колодки ставятся скосом вверх, и никак не наоборот!

В целом, замена тормозных колодок – дело не сложное. У меня на всё про всё было потрачено порядка 40-50 минут (учитывая, время на перекуры).

Обязательно, после сборки колеса нужно несколько раз нажать на педаль тормоза. При первом нажатии педаль может «провалиться». Пугаться этого не стоит. Это объясняется тем, что суппорт подводит поршень и колодки на привычные места после съёма.

В первое время езды с новыми тормозными колодками я чувствовал, что эффективность торможения несколько снижена. Но, как мне сказали на СТО, это вполне нормально, так как они должны просто «притереться». Через пару дней – то ли колодки притёрлись, то ли я уже «притёрся» к ним.

Как поменять тормозные колодки на тойота королла — изучаем основательно

На сегодняшний день корпорация Toyota Motor Corporation представила 11 поколение известной марки Corolla. Ее выпуск начался в 2012 году. Многие автолюбители столкнулись с необходимостью обслуживания тормозной системы и, в частности, замены тормозных колодок.

Какой пробег предшествует замене на Тойоте Королле

Колодки следует заменить, если диагностика показала предельный износ фрикциона (менее 2 мм) или вы заметили явное увеличение тормозного пути. Ещё один признак — громкий писк при торможении. Средний ресурс передних колодок у иномарок — 25–30 тыс. км. Задние ходят в два раза больше. Но всегда нужно следит за фактическим состоянием. Средние сроки могут существенно отличаться из-за стиля езды или качества запасной части.

Игнорирование явных признаков замены чревато выходом из строя всей тормозной системы в самых ответственный момент. Утечка тормозной жидкости, «клин» колеса, выход из строя дорогостоящего суппорта — неполный список возможных осложнений.

Колодки меняются в паре, даже если ресурс одной из них ещё не исчерпан

Читать еще:  Подделка масло тойота 5w30

Когда проводить замену

Замена осуществляется по мере износа: если толщина накладки достигла показателя 2–3 мм либо в некоторых случаях 5 мм. Если этот показатель уменьшается еще сильнее, то стоит осуществить замену изношенных деталей. При износе увеличивается расход тормозной жидкости, но при этом уменьшается эффективность торможения.

Производители колодок устанавливают максимально возможный ресурс использования, который равен 40–60 тысячам километров. Но стоит понимать, что на износ зависят такие факторы, как стиль езды, тип дорожного покрытия, частота использования авто и даже климатические условия

Необходимые инструменты

Инструментов нужно немного:

  • рожковый ключ на 12 или головка с воротком;
  • плоская отвёртка;
  • плоскогубцы;
  • молоток;
  • жидкость «очиститель тормозов»;
  • болты для демонтажа барабана.

Последние три пункта понадобятся только при замене колодок на Toyota Corolla с задними барабанными тормозами.

Замена

Замена колодок на Тойота Королла Е120, 110 – процесс, подвластный абсолютно каждому автомобилисту. Для начала следует приобрести новые детали.

Стоит отметить, что желательно покупать их у официального дилера, если же нет такой возможности, то можно присмотреться к качественным аналогам. Не следует покупать бывшие в употреблении.

Кроме того, надо помнить и о том, что слишком дешевые запчасти достаточно быстро износятся. Средняя стоимость комплекта колодок составляет 3500 тысячи рублей.

В сети Интернет можно найти множество видео, рассказывающих о том, как поменять детали, однако и текстовое описание процесса будет не лишним:

  • Сначала следует открутить колесо.

  • Далее стоит выкрутить руль максимально влево, ключом и головкой на 19 нужно открутить болт. Дальше просто остается поднять суппорт.

  • Следующим шагом станет вдавливание поршня. Осуществив эту операцию, можно без особого труда отжать скобки и вытянуть колодки. Важно не повредить тормозные диски.

  • Перед установкой новой запчасти ее антискрипичную накладку следует смазать термоустойчивой смазкой.

  • Лучше поменять как задние, так и передние детали, кроме того, замена задних колодок, также как и передних, осуществляется на одной оси.

Процесс сборки осуществляется в обратном порядке.

Интересной особенностью является то, что замена задних тормозных колодок на Тойота Королла E120 может проводиться несколько реже, чем передних.

Все дело заключается в том, что основную нагрузку на авто E120 принимают передние тормоза (работа ручного устройства для остановки, регулируется передними колодками стояночного тормоза), тогда как для задних тормозов остается лишь «подстраховать» работу передних.

Замененные запасные части на автомобилях Королла Е120 и Королла Е150 требуют обкатки, поэтому первые пройденные 200–300 км стоит избегать резкого торможения. Это условие касается автомобилей 2008, 2010 и 2011 годов выпуска.

Автомобили Тойота Королла, имеющие кузов E120, обладают достаточно прочными тормозными дисками и колодками, стоит отметить, что передние тормоза у этих авто дисковые, а задние – барабанные. Для простоты эксплуатации машин E120 и более надежного торможения стоит поменять задние барабанные тормоза на дисковые.

Устанавливаем новые колодки

Как и в случае замены колеса, нужно сначала, не пользуясь домкратом, ослабить колесный гайки, потом приподнять автомобиль и не спеша аккуратно снять колесо. В моём случае – это процедура двойная, так как я менял колодки сразу на двух колёсах.

Установка новых колодок

Когда колесо уже полностью снято, нужно ключом (лучше с помощью головки и воротка) открутить нижнюю направляющую в суппорте. Верхнюю направляющую можно вообще не трогать. Во-первых, если её открутить, то снять колодки всё равно не получится. Во-вторых, лучше вообще не откручивать две направляющие одновременно. Когда нижняя направляющая будет откручена, можно отвести скобу вверх и устранить старые колодки.

Установка новых колодок

Покупая новые колодки через официалов, мне посоветовали сразу купить и пластины на них, которые препятствуют появлению неприятных скрипов. Они стоят на всех колодках, но снимать старые и использовать их я не захотел.

Если же нет возможности купить новые пластины, можно оставить и старые. Просто их нужно хорошо очистить щёткой по металлу, после чего поставить на новые колодки. Вообще мне повезло, мне их посоветовали купить вместе с комплектом новых колодок. А найти их в свободной продаже сейчас довольно таки трудновато.

После установки пластин, нужно утопить шток тормозного цилиндра. Я делал это обычной монтировкой, но, в принципе, сделать это можно и любым другим инструментом, подходящим по толщине.

Установка новых колодок

ВАЖНО! Нужно учитывать, что если утапливать штоки сразу двух цилиндров, то в расширительном бачке может немного увеличиться количество тормозной жидкости. Некоторые автовладельцы иногда даже полностью сливают тормозную жидкость, но я этого не делал.

Места, куда будут устанавливаться новые колодки, нужно тоже хорошо обработать щёткой, чтобы избавиться от грязи и ржавчины. После фиксации новых колодок, собирать нужно всё в обратной последовательности: колодку зафиксировать скобами, закрутить нижнюю направляющую, поставить на место колесо.

Установка новых колодок

Подводим итоги

Замена колодок Тойота Королла E120 – процесс, доступный большинству автолюбителей. Его нужно проводить предельно точно и аккуратно. Ведь каждый незатянутый болт может привести к фатальным последствиям. После того, как поменяли колодки тормозные на Тойота Королла Е120, необходимо учитывать, что поменянные детали нужно обкатать. Поэтому первые после установки новых деталей 200–300 километров надо придерживаться мягкого и размеренного стиля езды, стараться избегать резкого, а уж тем более экстренного торможения. Не стоит экономить на покупке, также важно обращать внимание, какая толщина у металла. Чем дороже запчасти, тем выше ресурс их износостойкости. Не следует покупать бывшие в употреблении изделия.

Читать еще:  Тойота ноах гибрид отзывы

Порядок замены передних тормозных колодок

  1. Выверните руль влево (при замене тормозных колодок с левой стороны). Соответственно, в правую сторону – при заменен колодок на правой стороне.
  2. Поддомкратьте переднюю сторону авто и демонтируйте колесо.

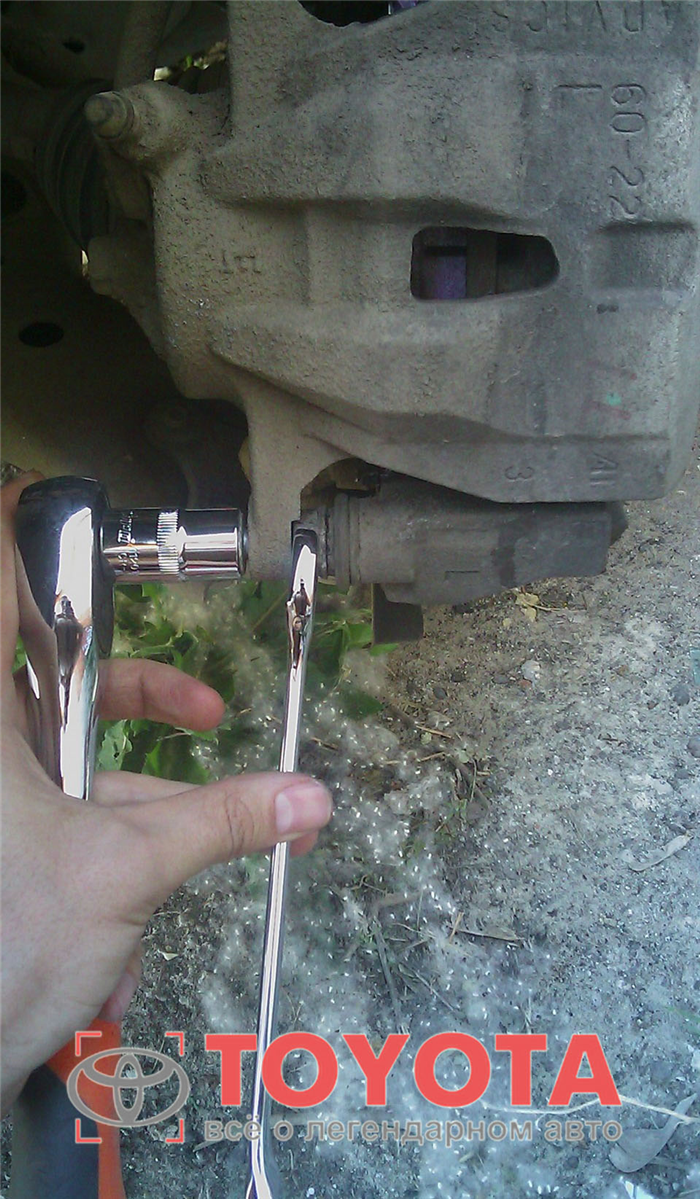

  3. Ослабьте болт крепления суппорта. Для этого вставьте рожковый ключ на 17 между суппортом и резиновым пыльником, а головкой на 14 выкрутите наружный болт.
  4. Извлеките болт и подымите суппорт вверх.
  5. Извлеките колодки движением на себя и в сторону от тормозного диска.
    Для контроля за состоянием тормозного диска проведите измерение его толщины. Для этого воспользуйтесь микрометром и замерьте оставшуюся толщину диска. Допускается, чтобы толщина была не меньше 19 мм.
  6. Осмотрите состояние пыльников направляющих, проверьте их свободный ход, а при необходимости отчистите от грязи.
  7. Смажьте посадочные места специальной термоустойчивой смазкой для суппортов.
  8. При помощи монтировки способом рычага вдавите поршень в середину.
  9. Снимите металлические пластины (поддев отверткой фиксатор) со старых колодок и установите их на новые.
  10. Вставьте новые колодки в посадочные места.
  11. Опустите суппорт и вкрутите болт с моментом 34 Нм.
    На противоположной стороне операции по замене тормозных колодок выполняются аналогично.

Замена задних тормозных колодок в Тойота Королла также требует демонтажа колеса. Однако, в отличие от замены передних тормозных колодок, может потребоваться открутить два болта направляющих.

  1. Открутите сначала верхний болт, а затем нижний.
  2. Извлеките болты и вытащите суппорт.
  3. Осмотрите состояние пыльников, при необходимости замените их.

Признаком повреждения пыльника может быть затрудненное движение направляющих, появление ржавчины.

  • Очистите узел от грязи и пыли. Смажьте направляющие специальной высокотемпературной смазкой вставьте их в посадочные места.
  • При помощи плоскогубцев вкрутите поршень в середину вращающим по часовой стрелке движением.
  • Переставьте со старых пластин железные накладки на новые.
    Задние колодки отличаются от передних тем, что планка, указывающая на критический износ, приклепана к корпусу колодки в заводских условиях.
  • Установите тормозные колодки в посадочные места. Убедитесь, что они не подклинивают.
  • На противоположной стороне замена задних тормозных колодок производится таким же образом. Во время замены контролируйте уровень тормозной жидкости. При критическом увеличении уровня следует часть отобрать. При этом следите за тем, чтобы не допустить завоздушивания системы.

    Если материал был для вас интересен или полезен, опубликуйте его на своей странице в социальной сети:

    Замена тормозных колодок Toyota Corolla подробная инструкция, много фото

    Замена тормозных колодок Тойота Королла обычно требуется после 30-50 тысяч пробега. Такой большой диапазон связан с большим количеством факторов, начиная от манеры езды и заканчивая состоянием тормозного диска.

    Конструкция тормозов спереди Toyota Corolla представляет дисковый механизм, с автоматической регулировкой зазора между колодками и диском с подвижной скобой. На подвижной скобе установлен однопоршневой рабочий тормозной цилиндр. Направляющая колодок прикреплена двумя болтами к поворотному кулаку. Подвижная скоба прикреплена болтами к направляющим пальцам, установленным в отверстия направляющей колодок. Направляющие пальцы смазаны консистентной смазкой и защищены резиновыми чехлами. В полости цилиндра подвижной скобы установлен поршень с уплотнительным кольцом. За счет упругости этого кольца поддерживается оптимальный зазор между колодками и вентилируемым диском, поверхность которого защищена тормозным щитом.

    Естественно замену колодок Toyota Corolla необходимо проводит сразу на обоих колесах, при замене тормозных дисков колодки так же требуют замены. Процесс замены колодок на Тойота Королла мало чем отличается от такой же процедуры на других аналогичных машинах, хотя и имеет свои особенности.

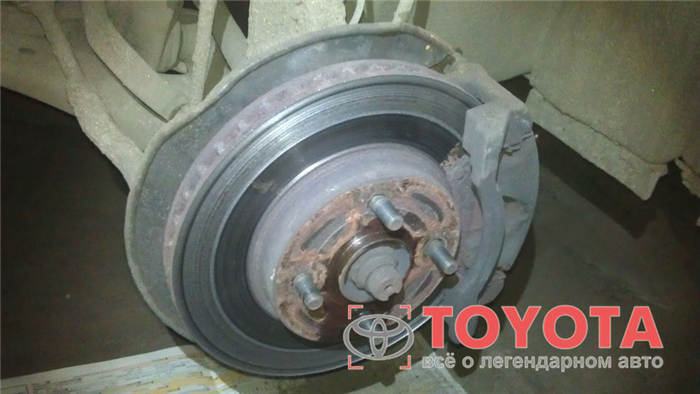

    Вывешиваем переднюю часть машины и снимаем колесо. Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую сдвигаем суппорт, утапливая поршень в цилиндр. Это поможет нам легче вынуть старые колодки.

    Накидным ключом или головкой отворачиваем нижний болт крепления суппорта к направляющему пальцу удерживая другим ключом гайку. Приподнимаем суппорт, поворачивая его вокруг оси верхнего направляющего пальца. Вынимаем колодки из их направляющей.

    Снимаем две пружинные скобы колодок. Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем.

    Для этого вынимаем палец из отверстия направляющей колодок и снимаем чехол.

    Перед установкой пальца вкладываем немного пластичной смазки (специальная высокотемпературная смазка для тормозных пальцев) в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца. Если палец покрыт ржавчиной, то обязательно очищаем его.

    Еще один важный момент, это обязательная смазка пластинки (которую ставят на колодку и закрывают накладкой) специальной термостойкой смазкой. В оригинальных колодках смазка идет в комплекте. Далее на фото можете рассмотреть эту пластинку, которая призвана не допускать скрипа колодок при торможении.

    Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для этого раздвижными пассатижами утапливаем поршень в цилиндр. Устанавливаем новые тормозные колодки Тойота Королла в направляющую колодок и опускаем суппорт. Теперь прикручиваем нижний палец. После сборки в обязательном порядке нажимаем на педаль тормоза несколько раз, что бы колодки приняли рабочее положение. Проверяем уровень тормозной жидкости в бачке и доводим до нормы в случае необходимости.
