Подводящая труба насоса охлаждающей жидкости ваз 2109

Содержание

Характеристики и подключение подводящей трубы насоса охлаждающей жидкости

Течь в подводящей трубе охлаждающей жидкости на автомобилях семейства ВАЗ может привести к серьезной поломке и перегреву двигателя. Для самостоятельного устранения дефекта, потребуется новая труба и набор инструментов. Обращаться и переплачивать мастерам сервисного центра не стоит. Процедура по замене, доступна даже начинающему автолюбителю.

Диагностика и выявление неисправности подводящей трубы

Неисправность системы охлаждения, связанная с утечкой антифриза, проявляется снижением его уровня в расширительном бачке и критическим показанием датчика температуры.

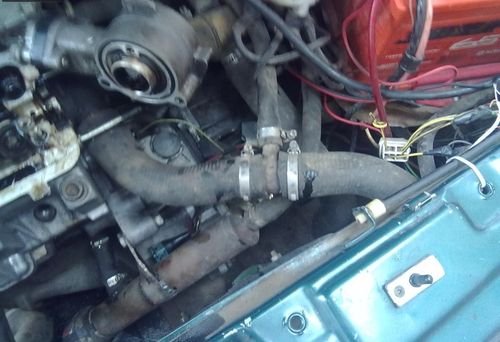

Механическое повреждение подводящей трубы или ее разгерметизация в районе крепления к насосу или блоку двигателя, может сопровождаться:

  • Выделением пара в двигательном отсеке, из-за попадания охлаждающей жидкости на «штаны» коллектора.
  • Появлением пятна от вытекшего антифриза на месте стоянки автомобиля, ВАЗ 2110, ВАЗ 2112, ВАЗ 2114 и Приора – в районе передней части, ВАЗ 2109 – между двигателем и салоном.

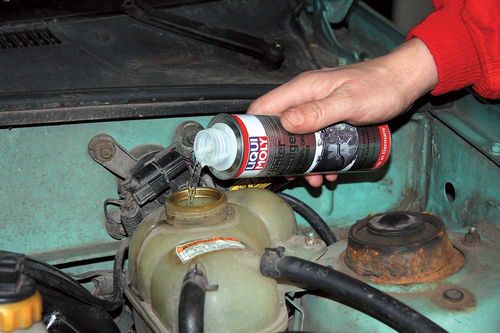

Регулярный долив антифриза и добавление присадок, для устранения течи охлаждающей жидкости – не выход из ситуации. Замена подводящей трубы насоса на новую, не отнимет много времени и средств на приобретение детали и прокладок.

Особенности слива антифриза и замены трубы насоса на Приора

Труба охлаждающей жидкости на Приоре, соединена, через шланг, с термостатом. Он регулирует циркуляцию антифриза по малому или большому кругу, в зависимости от его температуры. При выявлении дефекта на самой трубе или в месте соединения с насосом и блоком, необходимо провести ее демонтаж. Процедура предусматривает предварительный слив антифриза.

Работы выполняются в следующем порядке:

  • Снимается защита двигателя;
  • Открывается крышка расширительного бачка;
  • Аккуратно выкручивается «барашек» слива, расположенный в нижней части блока;
  • Антифриз сливается в подготовленную емкость.

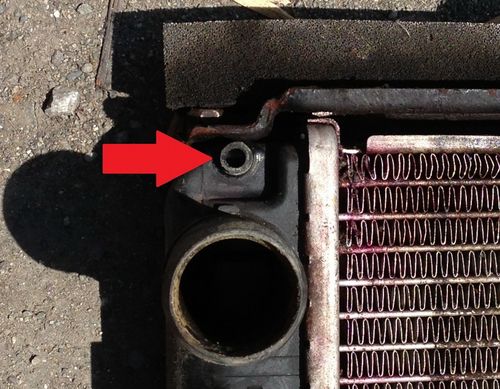

Сливное отверстие на Приоре

Слив выполняется на холодном двигателе. Для полного слива охлаждающей жидкости, необходимо провернуть вал мотора с помощью стартера.

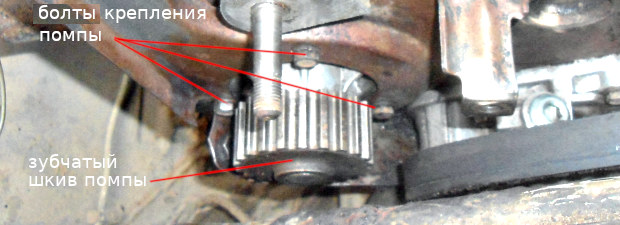

Подводящая труба демонтируется после откручивания 2 болтов крепления на насосе охлаждения и снятия шланга термостата. Новая деталь и прокладка устанавливаются в обратной последовательности. После залива антифриза, необходимо провести пробный запуск двигателя и проверить отсутствие течи жидкости в местах соединения.

Замена подводящей трубы на ВАЗ 2110

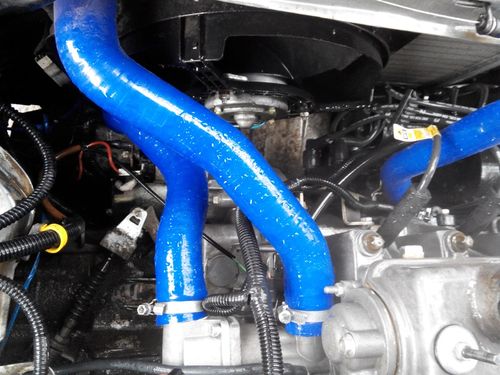

Трубу, прокладки и шланг на радиатор, необходимо покупать у проверенного дилера. Дешевые контрафакты не выдерживают высокую температуру и давление охлаждающей жидкости.

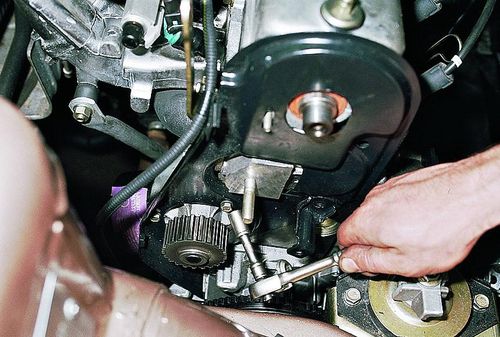

Снятие защитного кожуха насоса

Для проведения процедуры замены, необходимо:

  1. Слить антифриз из блока двигателя (запрещено проводить работы на «горячем» моторе) в заранее приготовленную емкость.
  2. Открутить 2 болта крепления насоса и 2 из блока двигателя.
  3. Достать трубу из моторного отсека.

Перед установкой новой подводящей трубы, нанести тонкий слой автомобильного герметика на прокладки. Сборку провести в обратной последовательности. Залить охлаждающую жидкость, проверить отсутствие протечек. При подозрении целостности резинового шланга расширительного бачка, провести его замену.

Образование воздушной пробки

Замена подводящей трубы насоса и связанный с проведением работы, слив антифриза, может привести к образованию воздушной пробки в системе охлаждения.

Устранить проблему можно 2 способами:

  1. На прогретом двигателе, снять на 5-10 секунд один из 2 шлангов дроссельного узла. Может вытечь небольшое количество антифриза, который необходимо долить через расширительный бачок.
  2. Автомобиль устанавливается на подъеме (эстакаде), чтобы радиатор находился выше двигателя. Снимается крышка расширительного бачка и запускается мотор. После устранения пробки, доливается охлаждающая жидкость.

Поддержание системы охлаждения в исправном состоянии, обеспечивает качественную работу двигателя автомобиля. Проводя замену подводящей трубы насоса охлаждающей жидкости, на машине с большим пробегом, рекомендуется, одновременно, заменить отработанный антифриз и провести промывку всей системы.

Читать еще:  Лучший термостат для ваз 2114

Насос системы охлаждения (помпа) двигателя автомобилей ВАЗ 2108, 2109, 21099


Насос системы охлаждения двигателя (помпа) автомобилей ВАЗ 2108, 2109, 21099 предназначен для обеспечения принудительной циркуляции охлаждающей жидкости.

Насос охлаждающей жидкости установлен на передней части блока цилиндров двигателя автомобиля. Между насосом и блоком имеется прокладка и резиновое уплотнительное кольцо. К блоку цилиндров он крепится тремя болтами под ключ на «10». Снять помпу не составляет особого труда.

Устройство насоса (помпы)

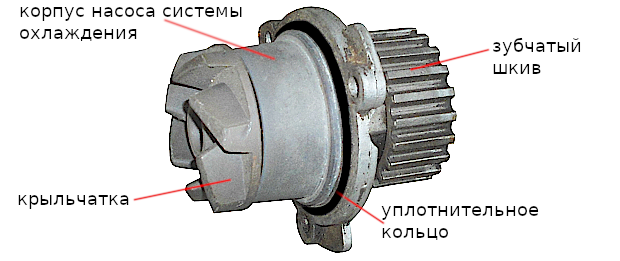

— Насос системы охлаждения двигателя (помпа) автомобилей ВАЗ 2108, 2109, 21099 и их модификаций имеет корпус из алюминиевого сплава.

— Внутри корпуса установлен стальной вал, который вращается в двухрядном шариковом подшипнике. На переднюю часть вала напрессован металлокерамический зубчатый шкив, на заднюю крыльчатка.

— Подшипник не имеет внутренней обоймы (ее роль выполняет сам вал) и стопорится в корпусе при помощи винта. Гнездо винта, для предотвращения отворачивания, расчеканено. Подшипник заполнен смазкой Литол-24, которая заложена на весь срок службы (100.000 км пробега).

— Для обеспечения герметичности помпы со стороны крыльчатки (закаленной на торце токами высокой частоты на глубину 2-3 мм) в корпус запрессован сальник, предотвращающий утечку ОЖ. Уплотнительное кольцо сальника изготовлено из графитовой композиции.

Принцип действия насоса охлаждающей жидкости

Привод насоса осуществляется ремнем ГРМ через зубчатый шкив, поэтому лопасти его крыльчатки вращаются постоянно, перегоняя охлаждающую жидкость из подводящей трубы в «рубашку» охлаждения двигателя и далее по всей системе охлаждения.

Применяемость насоса охлаждающей жидкости на автомобилях ВАЗ 2108, 2109, 21099

На автомобилях ВАЗ 2108, 2109, 21099 применяется насос охлаждающей жидкости (помпа) 2109-1307010 или ее аналоги разных производителей.

— Течь охлаждающей жидкости

При износе сальника или подшипника (вал помпы начинает «бить») происходит разгерметизация уплотнения вал-сальник и как следствие утечка ОЖ из системы охлаждения двигателя по валу помпы. Подтекающая жидкость заметна визуально. Так же при этом происходит постоянное падение уровня в расширительном бачке.

— Заклинивание помпы

При выходе из строя подшипника на котором вращается вал помпы, возможно его заклинивание, что приводит к обрыву ремня ГРМ. Необходимо периодически проверять люфт вала. Для этого придется снимать переднюю крышку ремня ГРМ и рукой, с усилием, покачивать вал помпы за зубчатый шкив. В исправной помпе люфта быть не должно.

Вышедший из строя подшипник вала помпы выдает себя повышенным шумом, который хорошо слышен при работе двигателя на холостых.

— Снижение эффективности циркуляции охлаждающей жидкости

При загрязнении подводящей трубы (например, остатками герметика, применяемого при ремонте) возможно снижение эффективности циркуляции ОЖ. Такой же эффект будет при разрушении крыльчатки насоса (например, при использовании некачественного, слишком агрессивного тосола). Двигатель автомобиля перегревается. Антифриз может закипеть.

Примечания и дополнения

— Водяной насос можно отремонтировать, спрессовав крыльчатку, шкив, вывернув стопорный болт подшипника. Чаще всего меняется подшипник и сальник. Но, проще сэкономить время и трудозатраты, и заменить неисправную помпу целиком, так как стоит она не так дорого.

Еще статьи по системе охлаждения двигателя автомобилей ВАЗ 2108, 2109, 21099

Ваз 2109 циркуляция охлаждающей жидкости

Система охлаждения двигателя – важный конструктивный элемент автомобиля. Ее неисправность приводит к плохому прогреву двигателя до требуемой температуры, что становится причиной плохой работы печки, потери мощности и снижения ресурса силового агрегата. С другой стороны, система двигателя может перегреваться, что провоцирует поломку цилиндро-поршневой группы.

1 – элемент в виде пробки для бака расширения; 2 – бак для расширения; 3 – шланг отвода жидкости из патрубка; 4 – шланг проходящий между радиатором и бачком расширительным; 5 – шланг отводящий от радиатора; 6 – бачок с лева от радиатора; 7 – трубка алюминиевая; 8 – системы заглушки; 9 – бачок с права от радиатора; 10 – пробка для слива; 11 – середина радиатора; 12 – кожух для электрического вентилятора; 13 – пластиковые крылья электрического вентилятора; 14 – электрический двигатель; 15 – насосный шкив зубчатый; 16 – крыльчатка насоса; 17 – ремень привода вала распределительного; 18 – блок для двигателя; 19 – насосная труба; 20 – шланг для радиатора с подводящей функцией; 21 – шланг радиатора отопителя с функцией отвода; 22 – шланг подводящий охлаждающую жидкость к дроссельному патрубку; 23 – выпускной патрубок; 24 – шланг для заправки; 25 – шланг радиатора отопителя с функцией подвода; 26 – термостат; 27 – датчик температуры охлаждающей жидкости; 28 – датчик указателя уровня охлаждающей жидкости.

Читать еще:  Светодиодные противотуманки ваз 2115

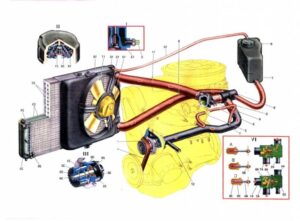

Система охлаждения ваз 21093,2109,21099 выполняет отбор тепла от подверженных нагреву деталей двигателя, путем принудительной циркуляции. А инжектор дозирует поступление топлива. Конструктивно система охлаждения ваз инжектор состоит из:

  1. насос охлаждающего вещества,
  2. моноблочный термостат,
  3. электровентилятор обдува радиатора,
  4. радиатор с бачком расширения,
  5. трубопроводы, патрубки, сливные пробки.

Как работает система охлаждения ваз 21093,2109,21099

Привод насоса охлаждения работает от ремня ГРМ. Общий объем системы, включая печку, равен – 7,8 л. Контроль температуры выполняется с помощью датчика, установленного на рубашку блока цилиндров. Указатель температуры выводится на панель приборов.

В процессе работы двигателя ваз жидкость с рубашки блока переходит в радиатор (где происходит отбор тепла) или в термостат (короткий контур – для прогрева мотора). Далее, жидкость нагнетается насосом в рубашку охлаждения силового агрегата ваз инжектор. По трубопроводам обеспечивается циркуляция и подогрев топливной смеси во впускном коллекторе и зоне дроссельной заслонки.

Система охлаждения с помощью патрубков сообщается с радиатором печки салона ваз 21093,2109,21099. Насос охлаждающей жидкости центробежный. Система оборудована разборным трубчато пластинчатым радиатором с пластиковыми баками.

Внутренняя поверхность радиатора увеличена путем применения алюминиевых трубок и охлаждающих пластин, он не имеет заливного отверстия, долив выполняется в расширительный бачок. В котором также установлен датчик включения электровентилятора. Бачок имеет пробку заливной горловины с клапанами (впускной и выпускной). Для слива жидкости охлаждения из системы откручивают сливные пробки бачка, блока цилиндров, радиатора.

Особенности работы вентилятора и термостата ваз 21093, 2109, 21099

Электровентилятор включает в себя электродвигатель и четырех лопастную крыльчатку, лопасти которой имеют переменный угол наклона и шаг для снижения уровня шума. Для повышения КПД система вентилятора ваз оборудована кожухом, прикрепленным на кронштейнах.

Электровентилятор монтируется на резиновых втулках. Срабатывание вентилятора происходит благодаря сигналу датчика, установленного в бачок радиатора. При этом величина температуры замыкания контактов примерно 99’С, а отключения вентилятора 94’С.

Термостат системы обеспечивает первоочередной прогрев двигателя и регулирует тепловой режим. Оптимальная величина температуры охлаждающей жидкости – в пределах 90-98’С. Термостат включает корпус и крышку, завальцованых совместно с клапаном.

Особенности системы охлаждения ваз инжектор

Охлаждение в автомобилях 21093,2109,21099 жидкостное, но нужно понимать что радиатор охлаждается потоком набегающего воздуха и вентилятором, который повышает интенсивность охлаждения. Также часть тепла отводится радиатором отопителя салона автомобиля в при низких температурах.

Расширительный бачок предназначен для компенсации объема жидкости при нагревании, для долива и контроля уровня тосола.

Система термостата обеспечивает регулировку температурного режима, предварительный прогрев двигателя ваз, первоначальный подогрев салона зимой и только потом обеспечивает включение большого контура охлаждения.

Датчик температуры обеспечивает управление системой охлаждения, позволяет контролировать температуру двигателя и регулируют работу вентилятора.

Весь цикл работы системы охлаждения контролируется с помощью системы управления силовым агрегатом, учитывающей все температурные параметры. Она определяет оптимальные условия включения и время работы конструктивных элементов системы.

Диагностика системы охлаждения двигателя ваз 21093, 2109, 21099 и определение неисправностей

В случае возникновения проблем, связанных с системой охлаждения двигателя, следует определять причины начиная с наиболее вероятных и простых:

  • Наличие утечки охлаждающей жидкости – для начала проверяют уровень жидкости в системе. В автомобилях 21093,2109,21099 это выполняется по индикатору уровня или при осмотре расширительного бачка.
  • Если уровень поменялся, то осмотрите моторный отсек на наличие подтеков. Как правило, основные причины: изношенные патрубки и хомуты, поврежденный радиатор охлаждения мотора или печки.
  • В случае перепадов струи в бачке при 3000об/мин. Необходимо выполнить проверку циркуляции жидкости. Для этого отворачивается крышка расширительного бачка и определяется равномерность поступления тосола. Причинами плохой циркуляции может оказаться забитая система или неисправность циркуляционного насоса.

Причины перегрева двигателя ваз

  1. Неисправный термостат может вызывать перегрев двигателя. Если на прогретом моторе верхний патрубок – горячий, а нижний холодный, – термостат заклинило и тосол проходит только по малому кругу. Или же термостат будет включать только большой круг, что не позволит мотору ваз прогреваться до необходимой рабочей температуры. В таком случае термостат следует заменить.
  2. Еще одной причиной чрезмерного нагрева двигателя может быть завоздушивание системы охлаждения, в таком случае систему нужно продавить и устранить воздух со всех полостей.
  3. При высокой температуре не включается вентилятор – проблемы с датчиком температуры, реле вентилятора или с жгутом проводов к нему.
  4. Иногда забиваются соты радиатора, что резко снижает интенсивность теплообмена. Необходимо произвести дательную чистку радиатора, ее нужно выполнять аккуратно, во избежание повреждения сот.
Читать еще:  Ваз 2114 задние брызговики от гранты

Вот основные причины, которые влияют на качественную работу системы охлаждения двигателя ваз 21093,2109,21099, с их помощью можно определить и устранить неисправности, обеспечив надежную и долговечную работу мотора.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Объем и принцип работы системы охлаждения ВАЗ-2109

У ВАЗ-2109 есть принудительная циркуляции системы охлаждения. Как это понимать? Все просто, когда детали двигателя нагреваются, то охлаждающий узел отбирает их тепло.

Узел охлаждения – замкнутая, герметичная система, которая циркулирует жидкость. У нее есть клапаны (впускные и выпускные), поддерживающие давление, когда авто движется.

Схема системы охлаждения состоит из следующего комплекта:

  • расширительный бачок. Он вместе с клапанами обеспечивает поддержание давления;
  • насос, который качает жидкость. Она движется по большому и малому кругам;
  • вентилятор, который увеличивает поток воздуха в кузов машины;
  • датчики, которые передают всю информацию на электронный блок управления;
  • радиатор. В ВАЗ-2109 не имеет значения – карбюратор у вас или инжектор, ведь конструкция у них одинаковая;
  • термостат. Он автоматизируют всю работу ОС;
  • патрубки и хомуты. Они выполняют функцию подачи жидкости.

Как работает ВАЗ-2109 система охлаждения

С чего начинается работа СО? С расширительного бачка, который является главным элементом во всей системе. В нем вся жидкость, а также ее излишки (закипевший антифриз, который перемещается в специальный резервуар). После того как она остыла, она сразу же продолжает свою работу. Объем СО в автомобиле ВАЗ-2109 составляет 7,8 литра. В бачке есть клапаны, которые поддерживают давление. Когда давление повышается, начинает свою работу выпускной клапан, при понижении – впускной.

Бачок – полупрозрачный, поэтому вам не принесет никаких неудобств проверка уровня жидкости.

Специальными шлангами соединяют расширительный бачок и термостат.

Этапы, которые проходит жидкость, таковы:

  1. В блоке цилиндров установлен датчик, что контролирует температуру. Эти показания можно увидеть на приборной панели.
  2. Когда мотор начинает свою работу, жидкость из рубашки перетекает в радиатор, где принимает тепло, либо же в термостат – для прогрева двигателя.
  3. После этого жидкость, что охлаждает, переходит в инжектор. Она циркулирует при помощи патрубков и хомутов.
  4. В ВАЗ-2109 применяется центробежный насос. Радиатор не имеет заливного отверстия, для этого используется расширительный бачок. В нем расположен датчик, который включает вентилятор. Если вы захотите слить жидкость, то открутите сливные пробки на радиаторе, бачке и блоке цилиндров.

В том случае, если разберетесь в системе охлаждения, вы сможете самостоятельно отремонтировать свою машину.

Неисправности в СО

В отечественном авто ВАЗ-2109 можно самостоятельно выявить неполадки в системе охлаждения.

Например, перегрев системы возникает в случае, если:

  • нехватка охлаждающей жидкости – проверьте, если нужно, долейте;
  • порвался или износился ремень насоса – замените его;
  • радиатор забился грязью – сделайте промывку или замените;
  • может быть сломан вентилятор.

Также существует ряд других неисправностей:

  1. Утечка охлаждающей жидкости. Могут быть повреждены шланги или трещины в деталях. Если жидкость теряется, значит, система переполнена.
  2. Коррозия может случиться, если загрязнена вода или неправильно составлен раствор антифриза.
  3. Воздушные пробки (прогрейте, как следует, двигатель, после дайте машине постоять, снимите шланг и снова запустите двигатель – это поможет выгнать воздух).

Сколько тосола нужно заливать в ВАЗ-2109

Возьмите две баклажки по 5 литров. Так как объем равен 7,8 литра, то сначала слейте старую жидкость, а новую залейте в объеме 6 литров. После прогрейте двигатель, тогда откроется термостат, и вы сможете долить оставшееся количество жидкости. Главное – лейте ровным и сплошным потоком, чтобы не было воздушных пробок.

Ссылка на основную публикацию
