Помпа ваз 21214 инжектор

Нива – Клуб / Niva – Club

Интернациональный Нива Клуб / International NIVA Club

Выбор водяного насоса (помпы)

Выбор водяного насоса (помпы)

Сообщение jurgis8 » 28 дек 2016, 23:10

Re: Выбор водяного насоса (помпы)

Сообщение vodila384 » 29 дек 2016, 00:51

Re: Выбор водяного насоса (помпы)

Сообщение юрец 2121 » 29 дек 2016, 21:47

Re: Выбор водяного насоса (помпы)

Сообщение Конструктор » 03 май 2017, 07:25

Продолжу тут по поводу помпы.
Может прокладку 14 поменять или просто подтянуть гайки М8 (поз.9)?

И может что-нибудь, при этом, случится с зазорами между крыльчаткой и корпусом помпы? Читал про такую бяку.

Re: Выбор водяного насоса (помпы)

Сообщение Пермяк » 03 май 2017, 11:56

Re: Выбор водяного насоса (помпы)

Сообщение Конструктор » 03 май 2017, 13:12

Re: Выбор водяного насоса (помпы)

Сообщение Конструктор » 02 окт 2017, 07:50

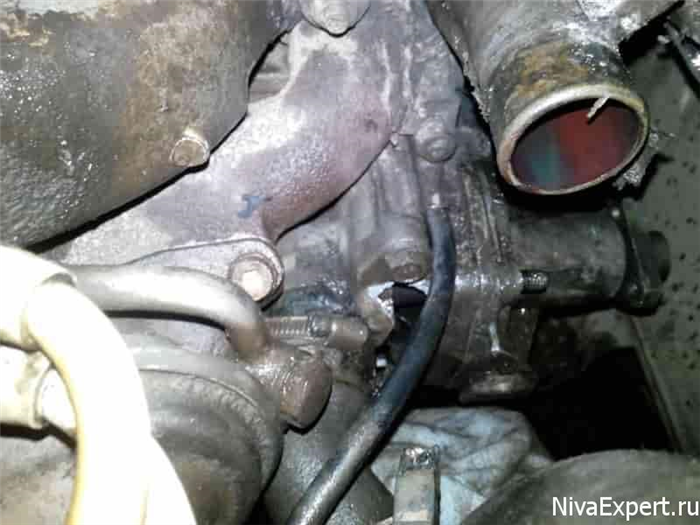

У моей красавицы вся передняя часть двигателя забрызгана. Сначала думал, что сальник КВ пробивает. Заменил на Кортеко. Хотя когда уже снял старый сальник не заметил, что именно сальник виноват. Но коли снял, то и заменил. Теперь грешу на сальник помпы. Хочу заменить. Но в мастерской сказали, что таким извращением (замена сальник помпы) никто не занимается. Меняют всю крышку в сборе целиком, вместе с крыльчаткой. Это так? Если так, то скиньте, ссылочку пожалуйста: какую лучше взять, что при покупке смотреть/проверять, как устанавливать (особенности и тонкости), как затягивать чтобы не перекашивало и т.п.

Добавлено спустя 6 часов 44 минуты 51 секунду:
Кстати, подскажите, по оригинальному каталогу запчастей “Лада-Имидж” за 2015 год номер помпы – 21230-1307011-82, а по каталогу для Урбана (тоже за 2015 год) номер помпы – 21073-1307011-00. Так какую искать и брать? Может быть на самой помпе (что стоит на машинке) написано? На ней номер выбивают/отливают? И если да, то не снимая помпу можно этот номер увидеть или снова буквой зю загибаться нужно?

Re: Выбор водяного насоса (помпы)

Сообщение Нивер » 02 окт 2017, 14:45

Снятие крышки насоса охлаждающей жидкости, либо замена насоса охлаждающей жидкости в сборе (инж.)

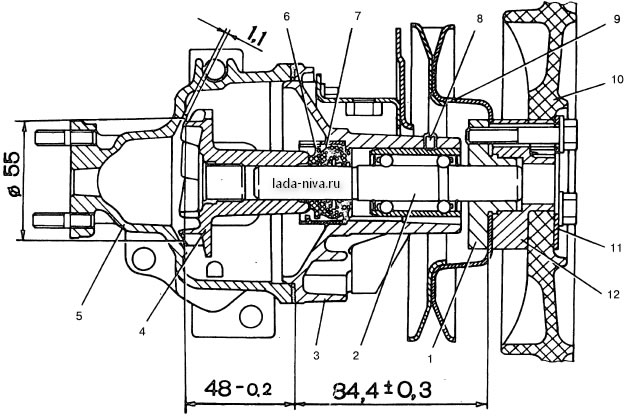

Продольный разрез насоса охлаждающей жидкости: 1 – ступица шкива; 2 – валик; 3 – крышка; 4 – крыльчатка; 5 -корпус; 6 – упорное кольцо; 7 – сальник; 8 – стопорный винт подшипника; 9 – шкив; 10 – вентилятор; 11 – накладка; 12 – ступица вентилятора

Сливаем охлаждающую жидкость. (см. тут)

Снимаем приводной ремень (см. тут)

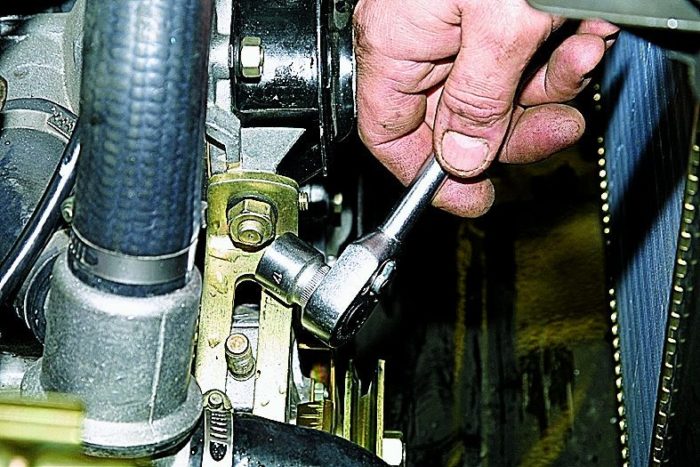

Головкой «на 13» ослабляем затяжку трех болтов крепления шкива насоса охлаждающей жидкости.
Шкив от проворачивания удерживаем шлицевой отверткой, поочередно вставляя ее враспор между головкой каждого болта крепления и буртиком ступицы шкива.

Отвернув болты крепления.

. снимаем шкив с насоса.

Отворачиваем регулировочную гайку до конца и вынимаем болт.

Головкой «на 17» отворачиваем гайку крепления натяжной планки.

Снимаем натяжную планку.

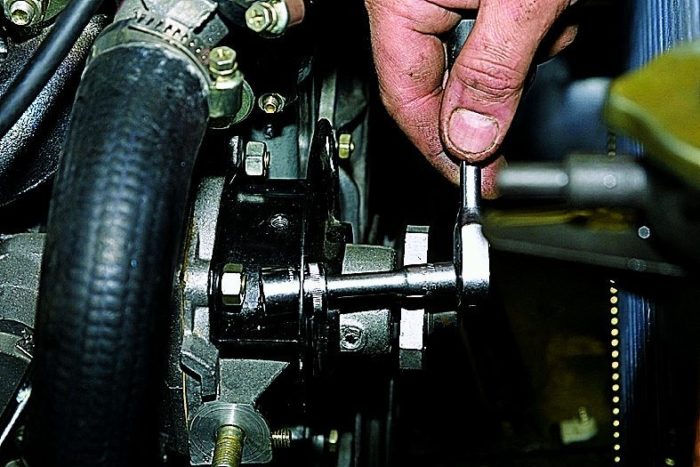

Головкой «на 13» отворачиваем четыре гайки крепления крышки насоса охлаждающей жидкости.

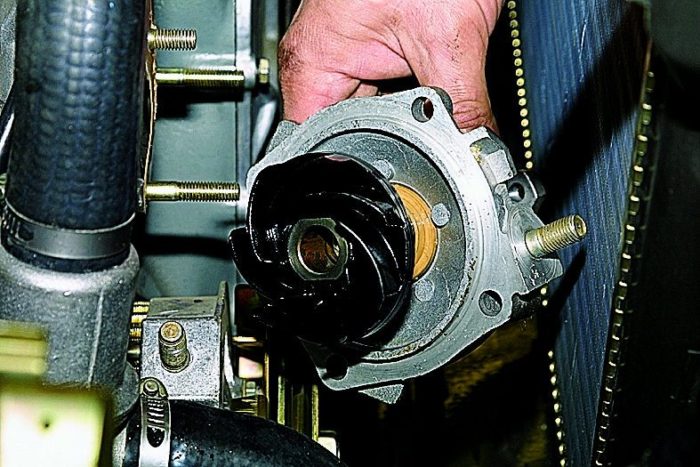

Снимаем крышку насоса в сборе с крыльчаткой и подшипником.

Стык крышки и корпуса насоса охлаждающей жидкости уплотнен прокладкой.

Примечание

На новых Нивах устанавливаются современные прокладки и сальники которые исключают такой дефект как “течь водяного насоса”

Установка крышки насоса охлаждающей жидкости проводим в обратной последовательности.

Для снятия насоса охлаждающей жидкости в сборе.

. отверткой ослабляем хомут крепления подводящего шланга к корпусу насоса.

. и снимаем шланг с патрубка корпуса.

Головкой «на 13» с удлинителем отворачиваем два болта нижнего
крепления корпуса насоса к блоку цилиндров.

. и один болт верхнего крепления.

Снимаем насос охлаждающей жидкости в сборе.

Стык корпуса насоса охлаждающей жидкости и блока цилиндров уплотнен прокладкой.
Установку насоса охлаждающей жидкости проводим в обратной последовательности.

Видео

Инструкция как заменить помпу

Довольно частой выходит из строя водяной насос, этот агрегат представляет собой важный элемент охладительной системы и служит для регуляции температуры топлива и внутренних узлов. Когда в машине ломается помпа, происходит утечка тосола, может перегреться мотор. Изделие состоит из двух основных элементов – крыльчатки и корпуса, и выход из строя может затронуть любой из них.

Читать еще:  Длина щеток дворников ваз 2110

Как проверить помпу на предмет исправности?

Чтобы понять, действительно ли поломка относится к водяному насосу, проведем следующие действия:

  • Проверка шкива на наличие люфта. Достаточно покачать его из стороны в сторону: сильное отклонение свидетельствует о наличии проблем с помпой.
  • Осмотр дренажного отверстия. Если мы посмотрим на срез, при поломке насоса увидим капли тосола по краям или сильную протечку. Такой симптом чаще говорит о повреждении корпуса помпы.
  • Проверка состояния натяжных роликов в системе ГРМ. При наличии затруднения движения подшипников можно говорить о неисправности насоса.
  • Если пострадала дополнительная помпа Нивы, сигналом неисправности могут выступать проблемы с электроприводом элемента.

Как выбрать помпу для Нивы?

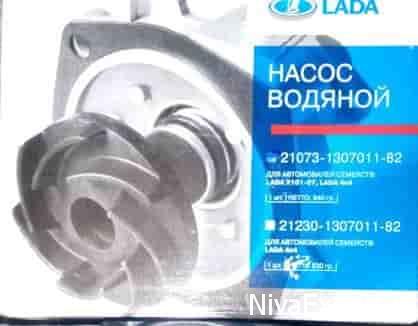

Водяные насосы выпускаются для разных модификаций этого автомобиля; так, помпа 21230-1307011-82 подходит на все виды, однако в некоторых случаях используется модель на 2107 с более широкой крыльчаткой. При покупке важно следить, чтобы корпус подходил к крыльчатке, иначе установить элемент получится с трудом. Чтобы не ошибиться, можно купить изделие в сборе.
Если мотор Нивы инжекторный, классическая помпа может не справиться с высокой температурой, деталь придется менять раньше. Рекомендуем обратить внимание на разновидности запчасти:

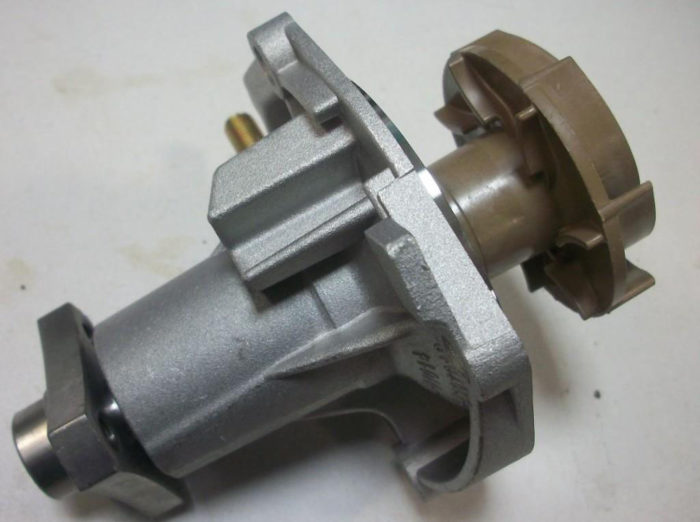

  • Стандартная помпа с пластиковой крыльчаткой; лопасти расположены ниже, имеют более вытянутую форму.
  • Насос нового образца, оснащенный пластиковой крыльчаткой с удлиненными лопастями.
  • Помпа HEPU, имеющая более прочную чугунную крыльчатку.

Замена помпы Нива: Необходимый инструмент

Проводя ремонт с заменой данного элемента самостоятельно, обзаведемся следующим набором инструментов:

  • Торцевые головки; понадобится инструмент размером на 10 и на 13.
  • Вороток.
  • Трещотка.
  • Удлинители.
  • Крестовая отвертка.

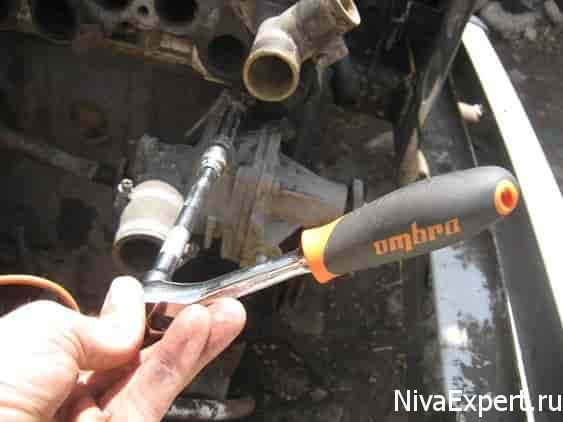

Затем мы отвинчиваем болт, которым насос фиксируется в верхней части. Для этого также применяем трещотку.


Еще два болта располагаются внизу, их тоже откручивают ключом на 13.

После этого используем крестовую отвертку: потребуется ослабить хомутовое крепление патрубка, подведенного от термостата, и снять шланг.

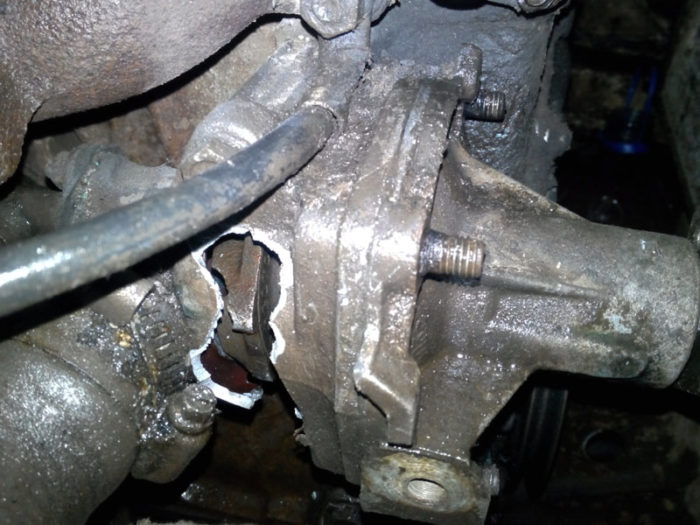

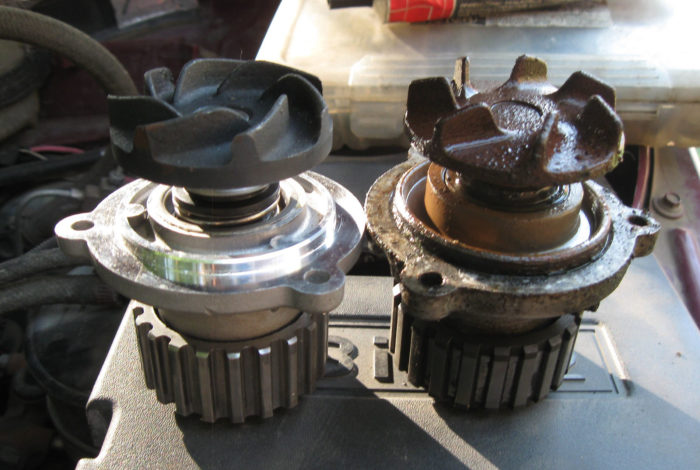

После снятия патрубков обнаруживаем, какого рода поломка случилась с деталью. Чаще выходит из строя крыльчатка, но также может оказаться пробит корпус устройства. В последнем случае мы увидим, как через образовавшуюся трещину подтекает тосол; если отверстие большое, через него могут посыпаться шарики из поврежденного подшипника.

Отметим также, что прокладку, устанавливаемую между корпусом и блоком насоса, требуется покупать отдельно: ее может не быть в комплекте. Чаще всего уплотнительная прокладка также требует замены, начиная протекать.
Сборку и установку производим в обратном порядке, генератор устанавливаем самым последним, т.е. по окончании соединения патрубков и заправки системы жидкостью для охлаждения. Перед заливанием тосола потребуется убрать патрубок с карбюратора: если не сделать это, тосол не сможет заливаться в систему, поскольку ему некуда будет поступать.

После замены и фиксации болтов заводим машину, давая двигателю прогреться, спустя минуту выключаем и проверяем, нет ли течи в месте установки нового элемента. Если деталь поставлена правильно, следов тосола быть не должно.

Процедура замены требует примерно 20 минут, при отсутствии опыта вы справитесь за 30-40 минут. Стоимость помпы зависит от разновидности и магазина, где вы будете брать деталь: расценки варьируются в среднем от 1100 до 1500 рублей.

Когда и как нужно менять помпу на ВАЗ 2121 «Нива»

Для циркуляции жидкости в системе охлаждения используется помпа. Несмотря на высокую надёжность узла, деталь может выйти из строя. Водяной насос ремонту не подлежит и меняется в сборе. Для этого необязательно быть автомехаником и иметь большой набор инструментов.

Для чего нужна помпа в автомобиле

Система охлаждения любой машины состоит из ряда элементов и охлаждающей жидкости. Одной из основных деталей является водяной насос, называемый помпой. Элемент предназначен для циркуляции жидкости по системе, в результате чего отводится тепло от головки блока цилиндров и самого блока цилиндров. Больше никаких функций на помпу не возлагается, но от неё напрямую зависит работоспособность мотора. В случае выхода из строя водяного насоса будет наблюдаться быстрый перегрев силового агрегата.

Наиболее распространены помпы центробежного типа, что обусловлено конструктивными особенностями. В движение деталь приводится от коленчатого вала двигателя посредством ремня. По системе охлаждения жидкость циркулирует за счёт крыльчатки, которая располагается в крышке насоса.

Читать еще:  Топливная система паджеро спорт

Основная часть помпы расположена с внешней стороны двигателя, а крыльчатка находится внутри системы. Работа насоса довольно проста: с помощью ремня деталь от коленвала получает вращение, приводя в движение зубчатое колесо либо шкив, жёстко закреплённый на оси. С противоположной стороны оси устанавливается крыльчатка, которая тоже начинает вращаться. Она находится в постоянном контакте с охлаждающей жидкостью. При работающем двигателе создаётся центробежная сила, которая заставляет двигаться жидкость по системе.

Помпа для автомобиля необходима для циркуляции охлаждающей жидкости по системе охлаждения мотора и предотвращения его быстрого перегрева

Когда необходима замена помпы

Несмотря на простоту конструкции водяного насоса и высокую надёжность, узел находится постоянно в работе и с ним могут возникнуть неисправности, о которых лучше знать заранее. Слабыми местами в рассматриваемом элементе являются сальник и подшипник. При износе подшипника появляется люфт, шум, что выводит сальник из строя.

Существует ряд признаков, которые свидетельствуют об износе помпы и необходимости её замены:

  • охлаждающая жидкость подтекает в области водяного насоса;
  • при работе силового агрегата появляется посторонний шум;
  • при работающем моторе визуально наблюдается люфт.

Перечисленные признаки указывают на износ подшипника и сальника. Есть и другие менее распространённые причины выхода из строя водяного насоса. К таковым можно отнести: повреждение крыльчатки, появление трещин на корпусе детали, износ шкива либо зубчатого колеса.

Стоит отметить, что помпа не подлежит ремонту, а меняется в сборе, поскольку конструкция является неразборной: все её элементы запрессовываются в корпус. В обязательном порядке при замене водяного насоса меняется и прокладка.

Основными причинами замены помпы являются течь, шум подшипника и люфт

Замена помпы на «Ниве»

На автомобиле ВАЗ 2121 насос охлаждающей жидкости расположен в передней части блока цилиндров с правой стороны и его демонтаж не вызывает каких-либо сложностей даже у новичков.

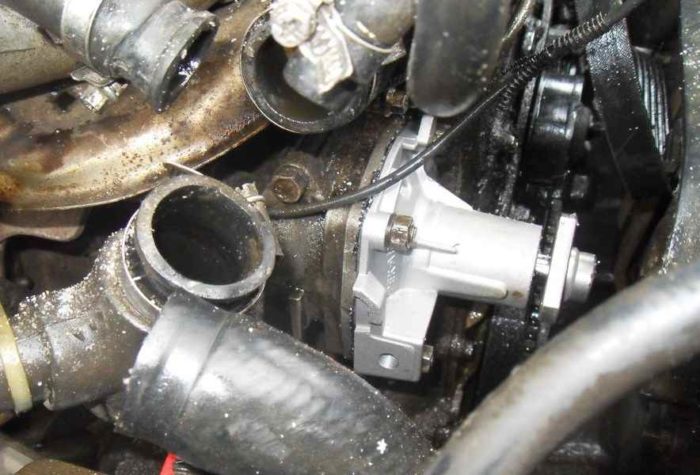

Помпа на «Ниве» располагается в передней части двигателя с правой стороны

Инструменты для замены

Чтобы произвести замену помпы, понадобится следующий перечень инструментов:

  • головка и ключ-трещотка либо накидной ключ на 13;
  • головка на 17;
  • трубка для слива жидкости подходящего диаметра.

В процессе демонтажа может потребоваться другой инструмент, например, молоток, отвёртка, что зависит от сложившейся ситуации.

Слив охлаждающей жидкости и замена насоса

Прежде чем приступить к работе потребуется слить жидкость (воду, тосол) с системы охлаждения двигателя. Для этого нужно подставить подходящую ёмкость с левой стороны двигателя и, отвернув ключом болт на 13 приложить трубку к сливному отверстию и снять пробку с горловины радиатора. Далее можно приступать непосредственно к демонтажу помпы.

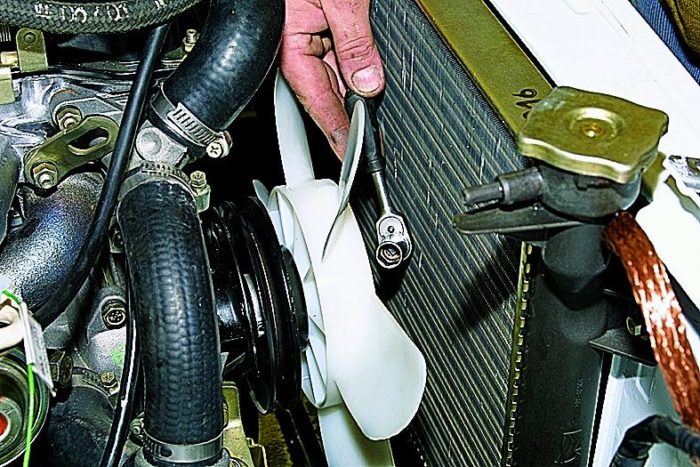

  1. С помощью ключа или головки на 13 откручиваем три болта вентилятора. Они же являются креплением шкива насоса. Чтобы снять вентилятор, потребуется головкой на 13 открутить три болта крепления крыльчатки и шкива насоса охлаждающей жидкости
  2. Снимаем шайбу, вентилятор и шкив с ремнём.

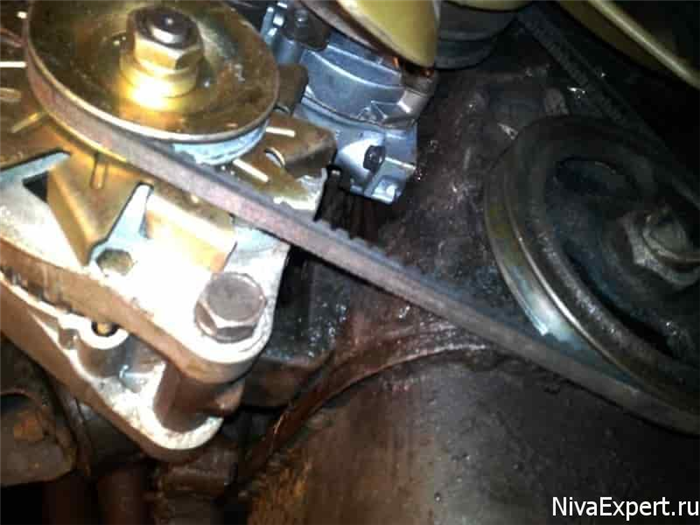

  3. Головкой на 17 откручиваем гайку, которой крепится генератор к натяжной планке, и снимаем её. Для доступа к помпе необходимо снять натяжную планку генератора при помощи головки на 17
  4. Головкой на 13 откручиваем четыре болта крепления водяного насоса. С помощью головки на 13 необходимо отвернуть четыре гайки крепления помпы
  5. Извлекаем помпу из корпуса. После откручивания гаек вынимаем помпу из корпуса, не забывая снять прокладку
  6. Устанавливаем новую деталь в обратной последовательности, не забывая об уплотнении стыка корпуса и насоса при помощи прокладки.

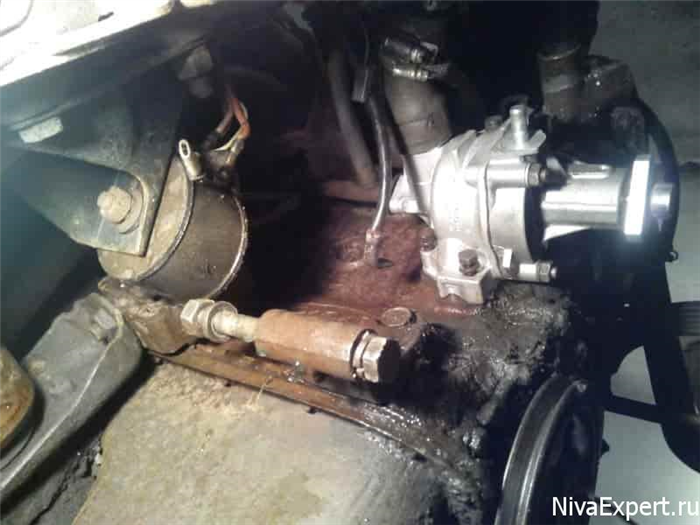

Бывают ситуации, когда помпу приходится менять вместе с корпусом. В этом случае потребуется открутить две гайки на 10 крепления трубки подвода жидкости к помпе накидным ключом либо трещоткой.

В некоторых случаях приходится производить замену помпы вместе с корпусом, что связано с невозможностью её ремонта

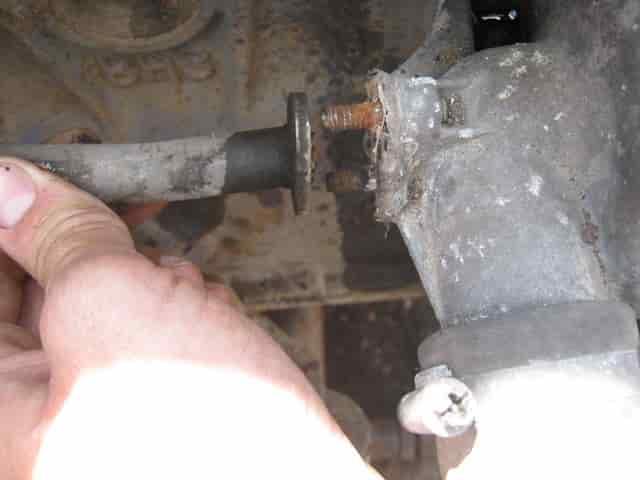

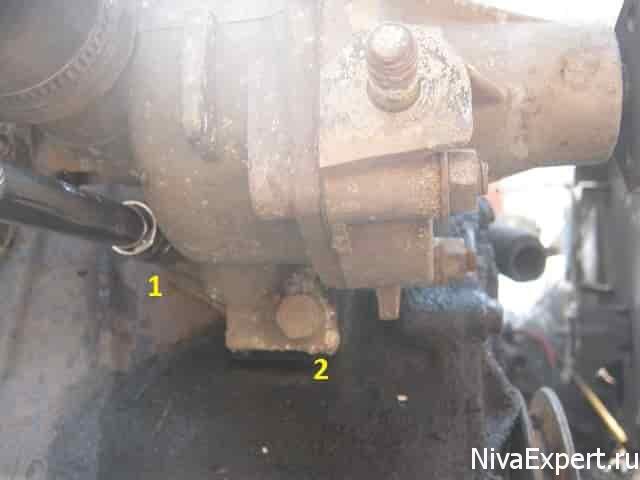

После чего трубка аккуратно отводится назад. Далее, отворачиваются три болта на 13: один сверху и два снизу. Крестообразной отвёрткой ослабляется хомут патрубка, идущий от термостата к помпе, после чего он сдёргивается. Далее, насос вместе с корпусом демонтируется с двигателя.

Читать еще:  Тюнинг багажника ваз 2109

После замены детали не забываем залить жидкость в систему охлаждения до необходимого уровня. В систему охлаждения автомобиля «Нива» совместно с системой отопления салона заливается 10,7 л. охлаждающей жидкости.

Видео: замена помпы на «Ниве»

Замена помпы на «Ниве» 21213 своими руками

Каких-либо принципиальных отличий в замене насоса охлаждающей жидкости на ВАЗ 21213 по сравнению с ВАЗ 2121 нет. Разница заключается в том, что на более современных автомобилях вентилятор закрывается специальным защитным кожухом. Для его демонтажа понадобится накидной ключ и головка на 10. Ключом отворачиваются две гайки, которые соединяют части кожуха, после чего нижний кожух снимается. Верхняя часть кожуха крепится болтом под головку на 10.

Установка производится в обратной последовательности. Единственное на что следует обратить внимание, так это на верхний кожух, на котором есть паз: его необходимо надеть на выступ кронштейна. На современных «Нивах», а именно на ВАЗ 21214, принудительный вентилятор охлаждения отсутствует: его сменили электровентиляторы, расположенные спереди радиатора охлаждения и управляемые посредством реле. Замена помпы производится аналогичным образом.

На ВАЗ 21213 для снятие вентилятора потребуется демонтировать кожух вентилятора

Какие помпы устанавливаются на карбюраторные и инжекторные «Нивы»

Хотя старые добрые «Нивы» во многом сходны с новыми инжекторными автомобилями, но отличия есть, в том числе и в водяных насосах. Деталь выпускается для разных модификаций рассматриваемого авто. Например, насос 21230–1307011–82 может быть установлен на все «Нивы», но в некоторых случаях может использоваться запчасть на 2107, которая отличается крыльчаткой большей ширины.

Покупая помпу нужно быть внимательным и следить, чтобы корпус подошёл к крыльчатке. В противном случае возникнут сложности при монтаже. Чтобы избежать ошибок, можно приобрести насос в сборе, т. е. крышку и корпус.

Хоть классическая помпа и подходит на инжекторную «Ниву», деталь может попросту не справиться с высокой температурой и её замена потребуется раньше. Существуют следующие разновидности детали:

  • стандартный насос с крыльчаткой из пластика, у которой лопасти расположены ниже и имеют удлинённую форму;
  • помпа нового образца, оснащённая также пластиковой крыльчаткой с более длинными лопастями;
  • водяной насос HEPU, который имеет чугунную крыльчатку.

Наиболее надёжным считается последний вариант, поскольку крыльчатка, изготовленная из пластика, попросту оплавляется и деформируется при высоких температурных показателях, в результате чего элемент может сорваться с оси, а насос заклинит. Плюсом запчастей с пластиковой крыльчаткой является приемлемая цена и доступность в продаже.

Помпа HEPU считается наиболее надежным вариантом для автомобилей «Нива», поскольку крыльчатка выполнена из чугуна

Как поставить вентилятор на помпу ВАЗ 21214

Некоторые владельцы ВАЗ 21214 сталкиваются с ситуацией, когда штатные электрические вентиляторы системы охлаждения радиатора не справляются со своей задачей. Обычно проблема проявляется в летний период в городских пробках. В этом случае приходится задумываться об установке вентилятора на помпу, как на ВАЗ 2121, но при этом просто взять и поставить не получится. Дело в том, что пропеллер задевает шкив гидроусилителя руля. Проблема решается путём установки проставки в виде шайб между вентилятором и шкивом помпы.

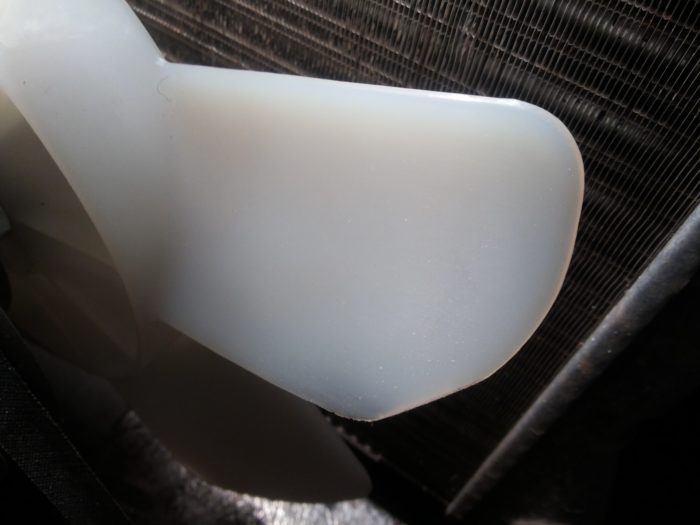

Чтобы лопасти вентилятора не цеплялись за гидроусилитель, их можно немного сточить либо установить проставки в виде шайб

Некоторые автомобилисты прибегают к более кардинальным мерам, стачивая край лопасти пропеллера на 2–3 мм при помощи напильника.

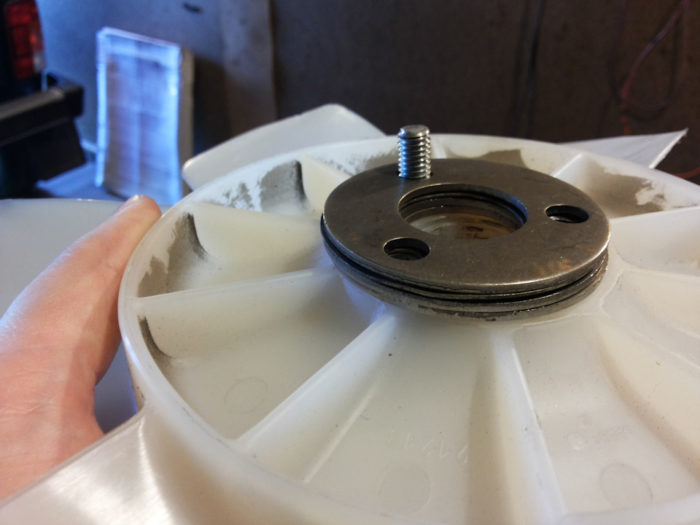

Для установки вентилятора на помпу Ваз 21214 необходимо немного сточить лопасти, чтобы они не цеплялись за гидроусилитель

В результате описанных доработок двигатель прогревается практически так же, как и с электрическими вентиляторами, но при достижении температуры в +80˚С, дальше она поднимается очень медленно.

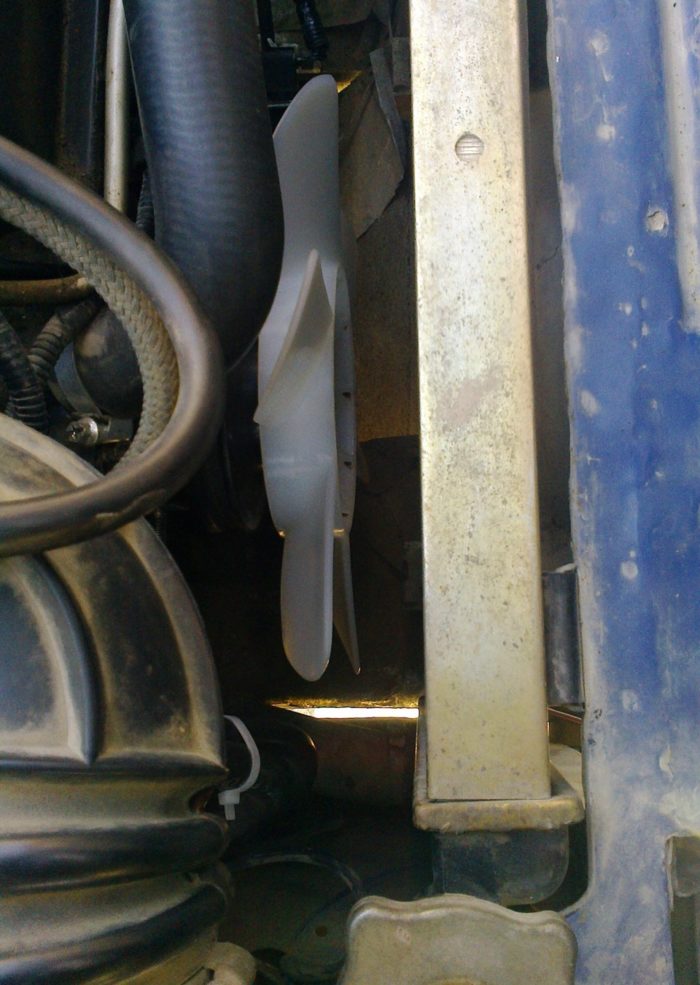

После некоторых доработок вентилятор принудительного охлаждения радиатора занимает свое место и его работа не вызывает нареканий

Произвести замену водяного насоса сможет даже начинающий автолюбитель. Главное, не торопиться и выполнить процесс в описанной последовательности, не забывая заменить прокладку и залить по окончании работ охлаждающую жидкость до требуемого уровня.
