Плафон освещения салона лада

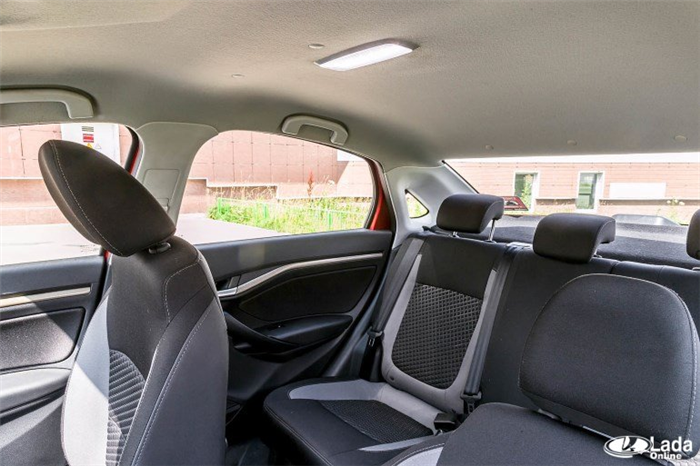

Установка дополнительного плафона освещения в салоне Лада Веста и XRAY

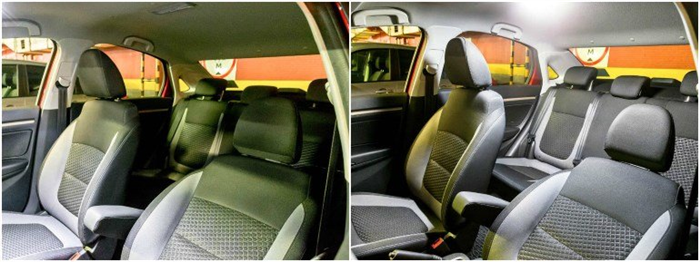

Владельцы автомобилей Лада Веста и XRAY с первых дней эксплуатации сталкиваются с недостатком подсветки заднего ряда сидений. В связи с этим заводом-изготовитель внедрит соответствующую опцию на Лада Веста (комплектациях Comfort и Luxe) в 2017 году. Водители более простых комплектаций могут доработать подсветку салона своими руками.

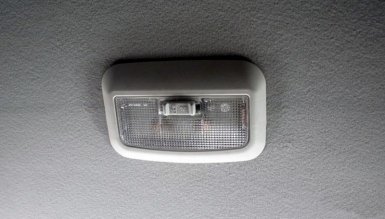

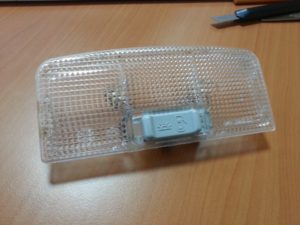

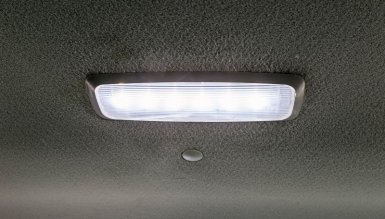

Артикул штатного плафона для задних пассажиров Весты — 8450031513, фото:

Установка плафона освещения

Варианты дополнительных плафонов освещения салона:

  • штатный, который устанавливается на Весте «люксе» с завода (в каталогах запчастей пока не значится);

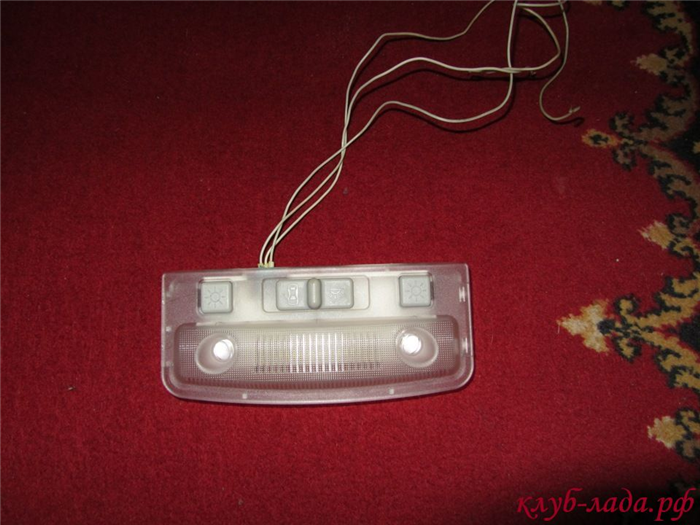

  • от Приоры люкс (каталожный номер: 21700-3714010-01) вместе с рамкой крепления (21700-3714014-01);
  • от Соболя или ГАЗели (СА 453.0031);
  • светильники от иномарки (например, с таким номером: 3b0947291).

Выбираем место для крепления плафона освещения в задней части автомобиля. Если светильник будет держаться на обшивке потолка, тогда в Весте самым удачным местом для его размещения будет сразу за фиксаторами обивки (сместить плафон вперед мешает усилитель крыши, назад — недостаточное расстояние от обшивки до железа).

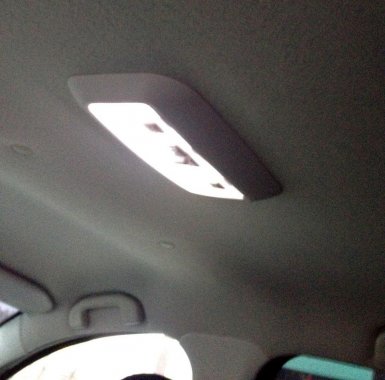

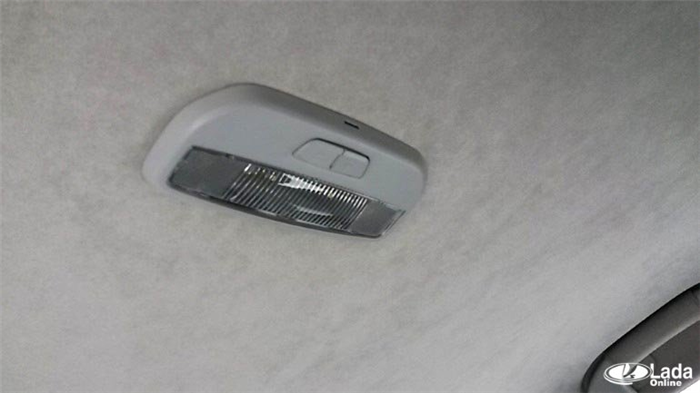

Если решили крепить светильник к ребрам жесткости, тогда не спешите разрезать обшивку (инструкция для Весты или XRAY), лучше снять ее и с уверенностью определить место для монтажа. Пример установки плафона на автомобиле Приора:

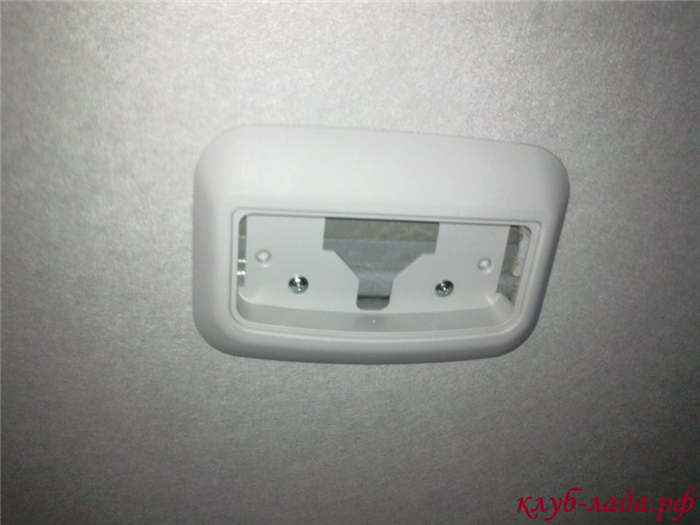

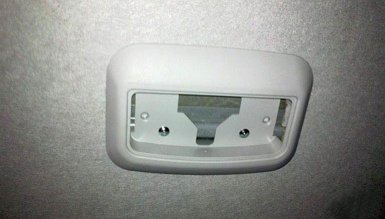

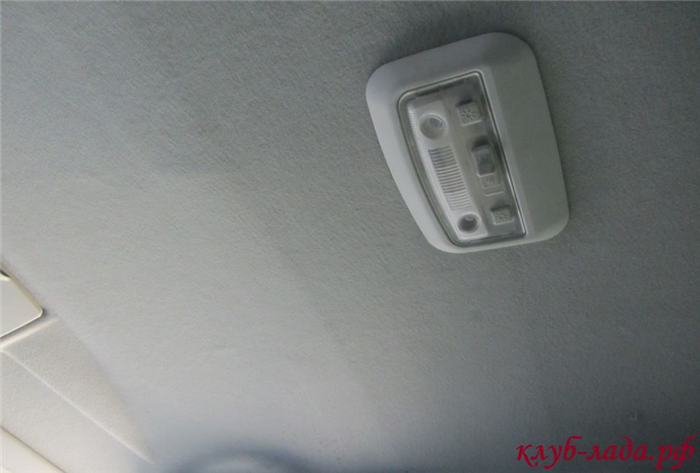

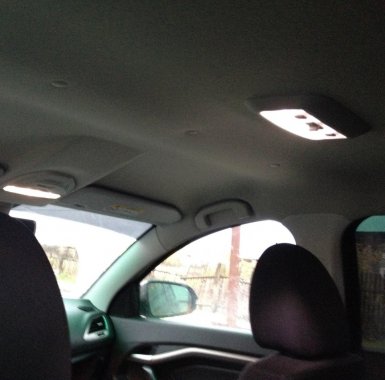

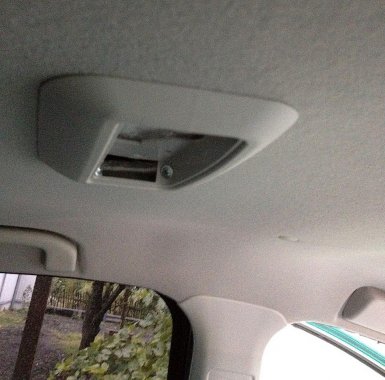

На Весте закрепить плафон от Приоры можно иначе. Рамка светильника будет хорошо держаться на обшивке потолка при помощи винтов:

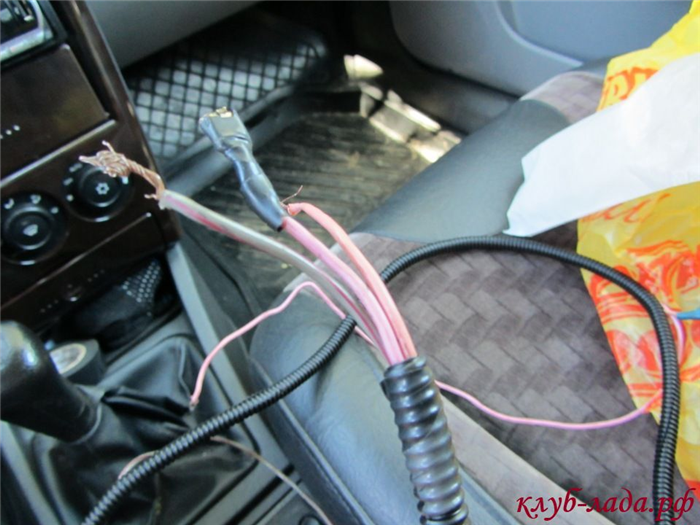

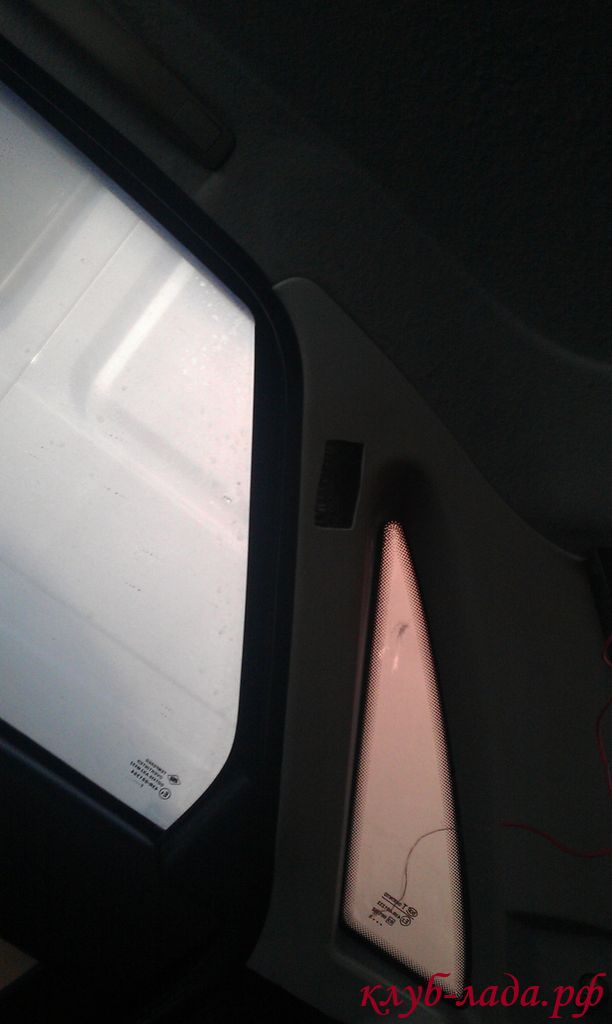

Не обязательно размещать плафон освещения по центру крыши, можно установить пару светильников по краям над задними дверями. Проводку протягиваем при помощи проволоки.

Подключение подсветки

В ходе установки дополнительного плафона будут полезны следующие точки подключения:

1. Блок ЭРА-ГЛОНАСС (плафон освещения на потолке).

2. Разъем ISO магнитолы:

  • +12В от АКБ (постоянные): разъем A4 колодки ISO магнитолы
  • +12В после зажигания: разъем A7 колодки ISO магнитолы
  • Масса: любая точка кузова, разъем A8 колодки ISO магнитолы

3. Светильник в багажнике:

  • один из проводов колодки (обычно черный) — «масса» концевик, другой +12В.
Читать еще:  Лада веста отзывы владельцев недостатки

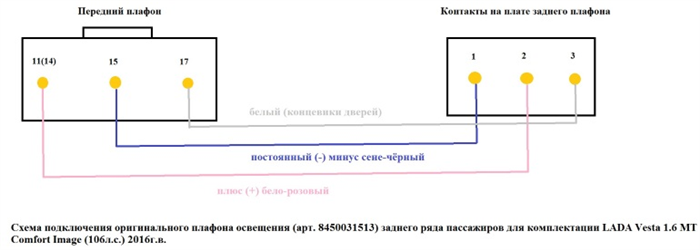

Штатная схема подключения заднего плафона освещения на Lada Vesta (автор Miha062 )

А как вы относитесь к такой доработке подсветки в салоне машины? Напомним, другие инструкции по тюнингу и доработке автомобилей находятся в этих категориях: для Лада Веста, для Lada XRAY.

Как снять плафон освещения салона Лада Приора

Лада Приора – еще один представитель советского автопрома, который довольно прост и экономичен в обслуживании. Если выходит из строя какая-либо деталь, заменить ее или отремонтировать не составит особого труда.

Освещение в салоне довольно важный нюанс, так как водителю нужно отчетливо видеть в салоне приборы и не отвлекаться на посторонние факторы.

Плафон освещения салона в Ладе Приора часто требует усовершенствования или замены, так как качество освещения оставляет желать лучшего. По этой причине владельцы отечественных авто интересуются, как сделать дополнительный ремонт или замену светильника.

Освещение салона

Лада Приора выпускается в двух моделях: «Норма» и «Люкс». Сразу с завода автомобили выпускаются с единственным блоком освещения, который располагается в крыше авто, над приборной панелью. Завод изготовитель предусматривает установку ламп в салон марки С10W. Они имеет слабый желтый свет, по этой причине многие автовладельцы предпочитают их заменить.

В модели Приора дорогой комплектации устанавливают два блока. Первый находится около водителя, а второй освещается заднюю часть салона. Данное расположение делает более комфортные условия посадки и поездки не только для пассажира, но и для водителя.

Задний светильник в Приоре не особо уступает своими характеристиками переднему, поэтому освещение рационально.

Замена осветительных ламп в Ладе Приора

Замена и подключение новых плафонов в салоне Лады Приора не требуют каких-то особых навыков.

Рассеиватель в салоне следует закрепить к основанию несколькими клипсами, которые при необходимости с легкостью отогнуться при помощи плоской отвертки. Для того чтобы выполнить данные работы, потребуется поддеть рассеиватель и надавить на клипсу. Дальше крышка без труда откроется, а проводок, которые необходимо извлечь, легкодоступен. После этого можно осуществлять замену лампы и собирать плафон. Сборка производится в обратном порядке.

Чтобы установить светильник в задней части салона, потребуется чуть больше времени и аккуратности. Так как монтаж плафона будет осуществляться в потолке машины, то каждый этап необходимо выполнить отдельно.

Изначально планируя данные работы, необходимо приобрести плафон. Его можно найти в любом автомагазине города, а процедура его установки довольно проста:

  1. На потолке салона, в месте, где находится разъем и будет монтироваться плафон, делается разметка.
  2. Покрытие салона аккуратно вырезается по намеченным линиям.
  3. От переднего плафона под автомобильным покрытием тянется проводка.
  4. Делается подключение заднего светильника.
Читать еще:  Радиатор не прогревается полностью

На Ладе Приора «Норма» автомобильные специалисты также рекомендуют менять передние плафоны. Выполняются данные работы совершенно идентично приведенных выше. Занимаясь заменой, следует помнить, что светодиоды будут разниться между собой. В переднюю часть салона рекомендуется устанавливать лампочки средней яркости, а в заднюю – высокой.

Принимая во внимание простоту монтажа и экономичность времени, с данной работой сможет справиться даже начинающий автолюбитель. Результат однозначно будет заметен и оценен как водителем, так и пассажирами автомобиля.

ВСЁ про плафон освещения салона — FAQ

Начало эксплуатации 1 сентября 2012 года. За это время Ларгус побывал на клубных встречах: Саранск, Белгород, Орел, Ульяновск, Тамбов, Воронеж, Курск, Липецк, Муром, Нижний Новгород, Москва, Брянск. , по пути заезжал к клубням в Пятигорск, Ставрополь, Краснодар, Волгодонск, Воронеж, Тула, Пенза, Сызрань . — продолжение следует.

или свет в конце тоннеля

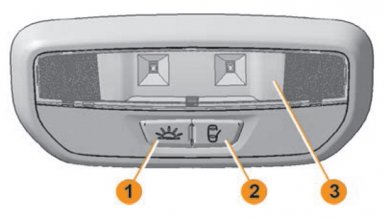

В ларгусе таких плафонов установлено два — в 7ми местном оба встроены в обшивку потолка, подключены в параллель и имеют три режима работы ВЫКЛ/ВКЛ ОТ ДВЕРИ/ВКЛ , в 5ти местном передний встроен в потолок, задний в багажном отделении на боковой стенке и имеют — передний три режима работы ВЫКЛ/ВКЛ ОТ ДВЕРИ/ВКЛ , задний только ВКЛ ОТ ДВЕРИ.

Штурманский плафон (секцию) и вариант Фургон не рассматриваю.

Режим работы ВКЛ ОТ ДВЕРИ включает плафон при открытии любой двери и плавно гасит его при ее закрытии через 30 сек (вежливая подсветка) или сразу если включено зажигание, управление производится минусом с блока ЦЭБКС. Режим ВКЛ включает плафон на постоянку, управление производится массой. ЕСЛИ в течении 30 мин с машиной не производилось никаких действий (откр/закр дверей, центральный замок, включение зажигания), то установленное в блоке ЦЭБКС реле выключает с плафона ПЛЮС.

После замены ламп накаливания на светодиодные в режиме ВКЛ ОТ ДВЕРИ при закрытых дверях светодиодные лампы продолжают ТЛЕТЬ, это происходит из за обвязки управляющего транзистора в блоке ЦЭБКС. Избавиться от их тления поможет резистор на 10 — 20 кОм мощностью от 0.125 Вт.

Рассмотрим несколько вариантов:
1. если в 5ти местном в плафоне освещения багажника оставить лампу накаливания, а в переднем плафоне лампу поменять на светодиодную, то установка дополнительного резистора не нужна, эта лампа будет выполнять его роль.

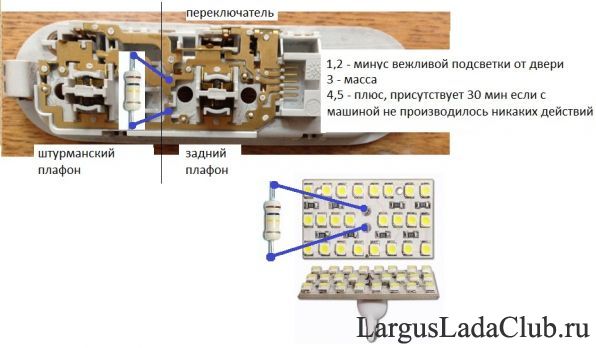

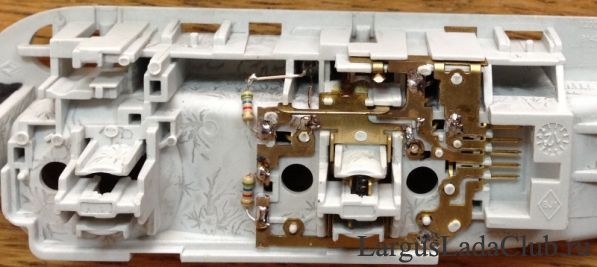

2. если устанавливать резистор как показано на фото (либо в сам плафон, либо на светодиодную лампу), то потребуется установить по резистору в каждый плафон или на каждую лампу

Читать еще:  Ваз 2112 или ваз 2115 отзывы

3. если устанавливать резистор следующим образом, то потребуется установить таковой всего один в любой из плафонов

Недавно прозвучала следующая фраза

2. При использовании в заднем плафоне светодиодной лампы, потребуется светодиод на 2-3 Вольта и два резистора на 5-10 кОм

Т е получается как то так

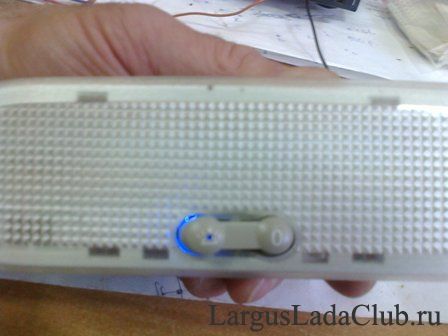

В итоге получаем индикатор местоположения салонного плафона для пассажиров

Архив можно скачать по ссылке.

И напоследок какие разьемы подходят для плафона — разьем питания флоппика необходимо подрезать, разьем ЮСБ лезет практически без подрезки

Дополнительная подсветка салона Приоры

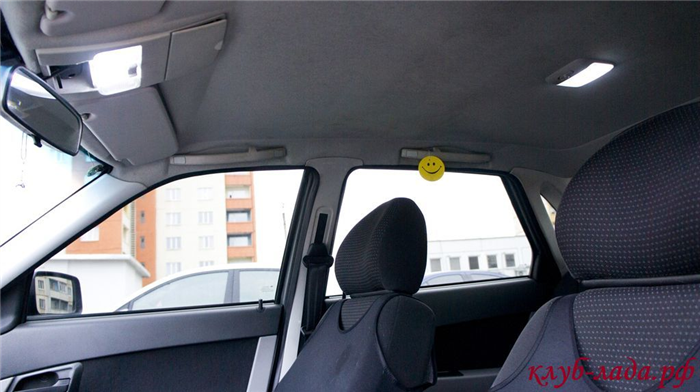

Установка центрального плафона в Lada Priora

Сначала придется купить плафон Приоры, который ставится на ВАЗ 21703, 21713, 21723):

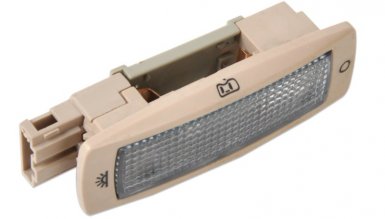

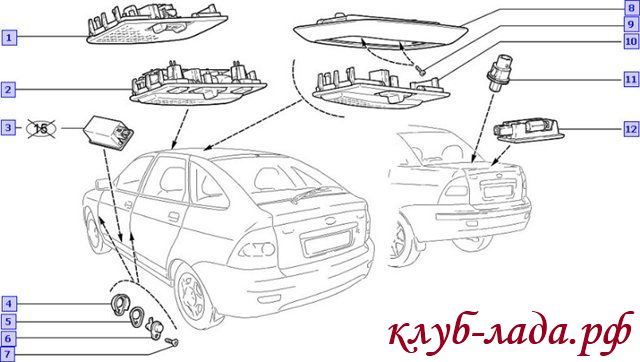

  1. Плафон освещения мест задних пассажиров (номер по каталогу 21700-3714010-01), на рис №9.

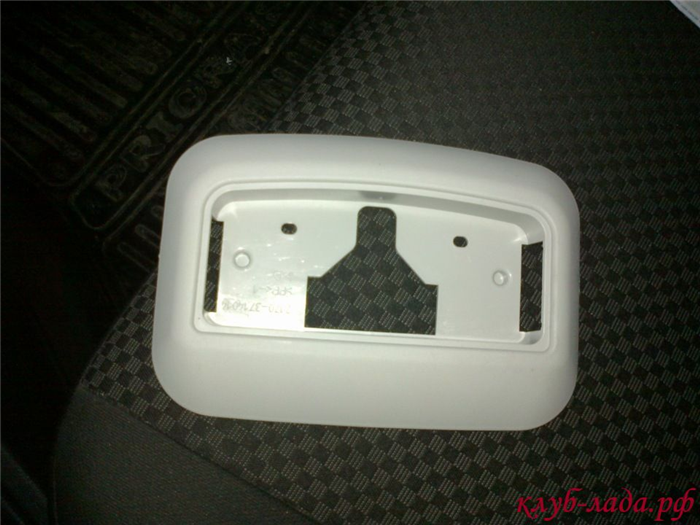

  2. Рамка крепления плафона (номер по каталогу 21700-3714014-01), на рис №8.


Если сам плафон найти не трудно, но корпус плафона салона Приоры встречается в продаже редко.

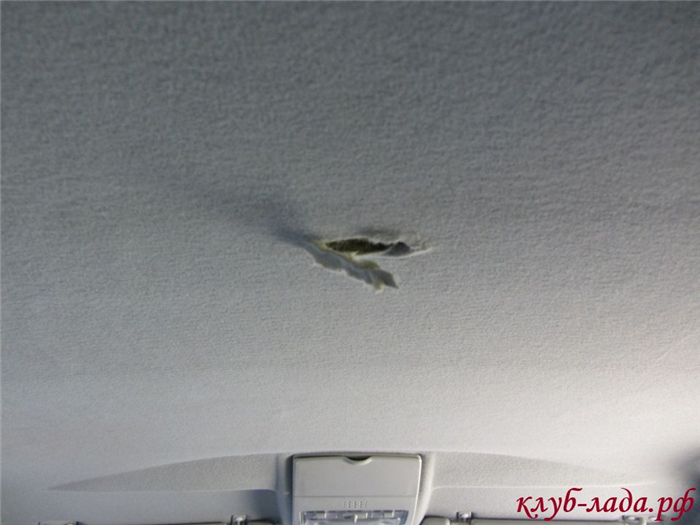

Когда рамка и плафон найдены, приступаем к его установке. Для этого нащупываем ребро за обивкой потолка, и делаем маленькое отверстие. Протягиваем проводку, а затем закрепляем рамку плафона на потолке. Если найти отверстия для установки плафона не получится, тогда обивку потолка лучше снять.

Другой пример, когда в качестве источника света был выбран плафон от Chevrolet Lanos. Крепится он к самой обивке потолка (прикручивался). Для этого пригодились пару металлических пластин, с просверленными в них отверстиями.

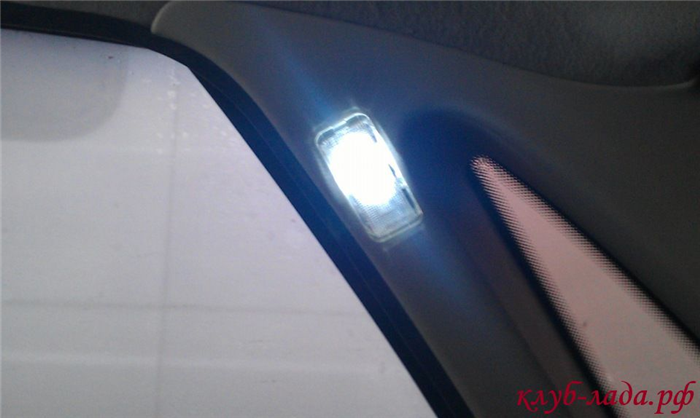

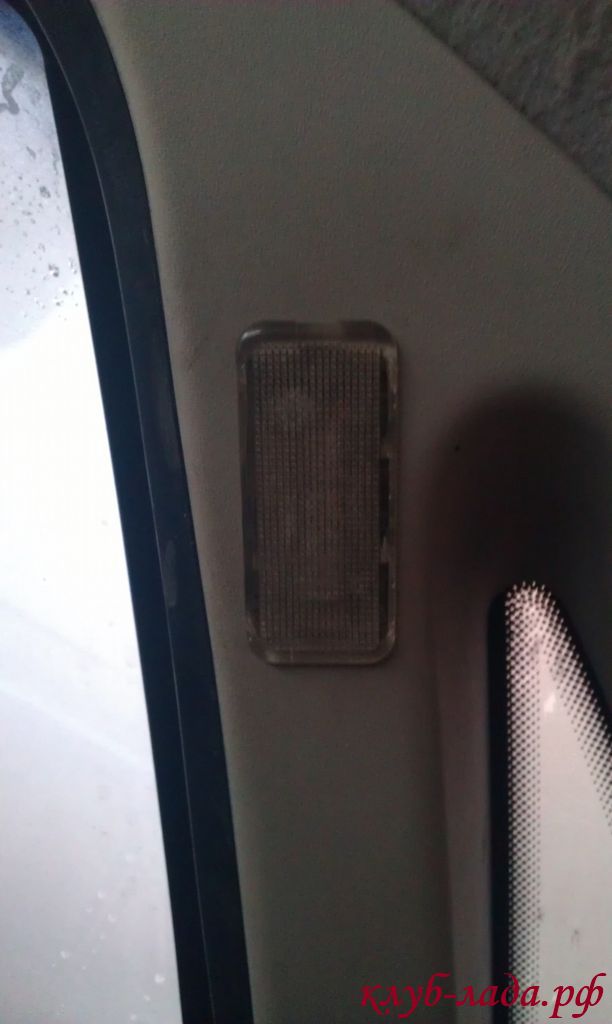

Дополнительное освещение салона Приоры в накладках задних стоек

Проблему нехватки света задним пассажирам можно решить и другим способом. Например, используя два плафона бардачка или багажника.

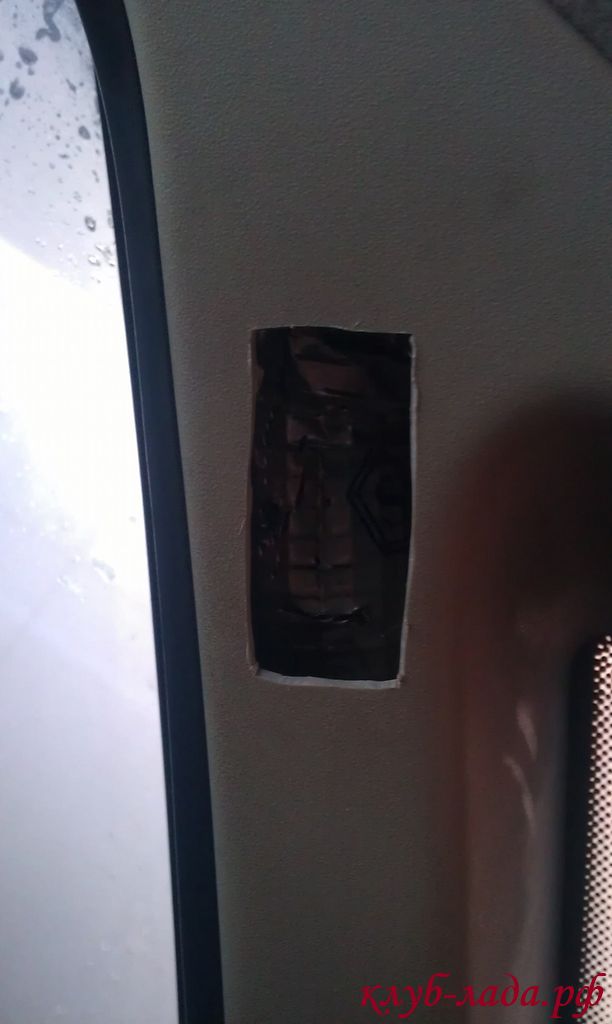

Затем отщелкнуть клипсы и снять пластиковые накладки задник стоек. Вырезать в них отверстия под плафоны, и устанавливаем их.

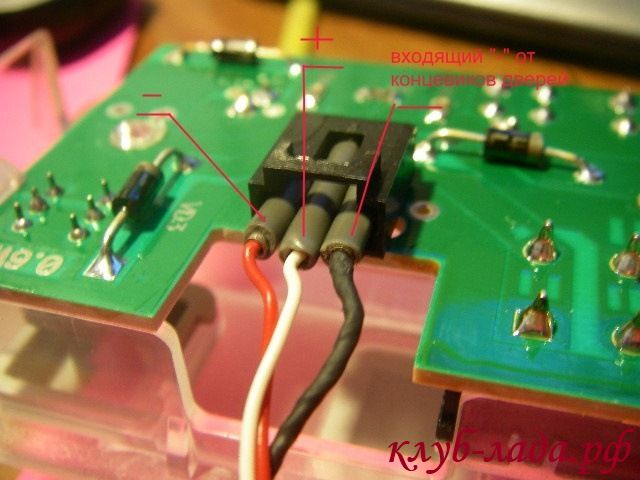

Подключение дополнительного освещения салона ВАЗ 2170

Если плюсовой провод дополнительной подсветки взять от зажигания (постоянные +12В), а «массу» к концевикам дверей, тогда подсветка Приоры будет включаться только при открытии дверей.

А если подключить дополнительное освещение параллельно к штатному штурманскому плафону (водителя и пассажира), тогда будут сохранены все его функции:

  1. всегда включено.
  2. включается при открытии дверей.
  3. выключено и штурманский свет.

Важно, когда будете прокладывать провода под обивкой потолка, обязательно ее оберните в моделин (антискрип), чтобы исключить появление новых сверчков в салоне.

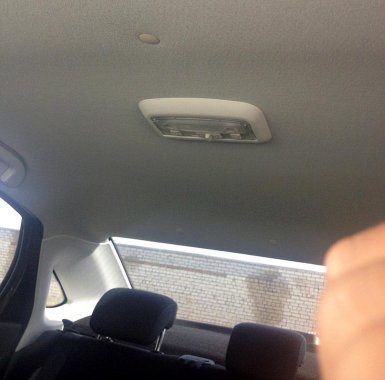

Кстати, доработка подсветки салона не ограничивается приведенными методами, попробуйте установить подсветку в ручки потолка, как в Гранте. И еще, установка штатного плафона Приоры в центр потолка избавит от проблемы провисания обивки.
