Распределитель зажигания ваз 21083

ремонт распределителя зажигания (трамблера) на автомобиле ваз 2108, ваз 2109, ваз 21099

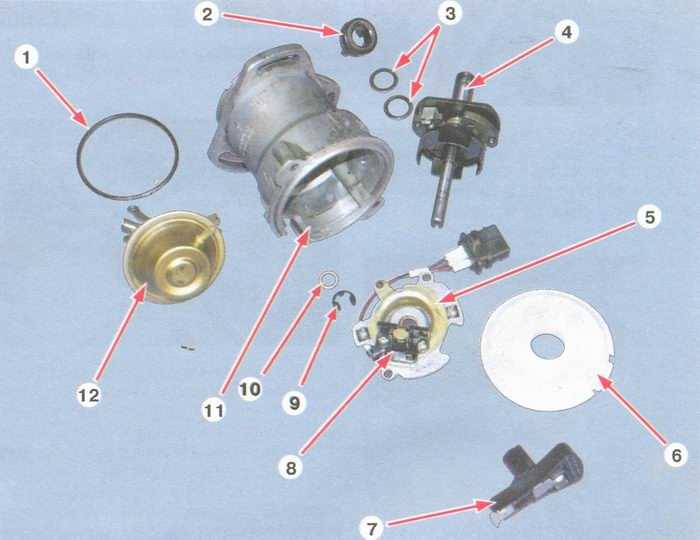

Распределитель зажигания (трамблер) состоит из следующих деталей (см. рис. ниже): 1 – уплотнительное кольцо; 2 — муфта; 3 — регулировочные шайбы; 4 — валик с центробежным регулятором; 5 — опорная пластина; б — пылезащитный экран; 7 — бегунок; 8 — датчик Холла; 9 – стопорная шайба; 10 — упорная шайба; 11 – корпус трамблера; 12 — вакуум-корректор.

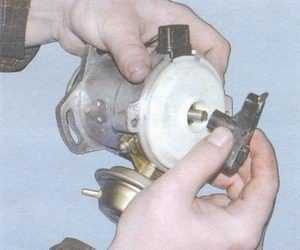

1. Снимите трамблер с автомобиля ваз 2108, ваз 2109, ваз 21099.

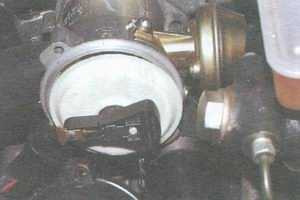

2. Отверните два винта крепления и снимите крышку трамблера. Затем снимите бегунок, потянув бегунок вверх.

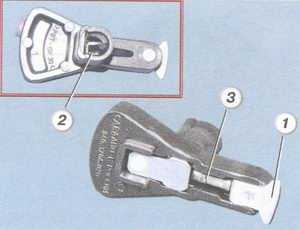

3. Бегунок с трещинами, следами обгорания, значительным износом или коррозией наружного контакта 1 замените. Бегунок должен плотно устанавливаться на валик трамблера. Это обеспечивается пластинчатой пружиной 2. Бегунок с ослабленной или сломанной пружиной надо заменить. Омметром измерьте сопротивление резистора 3, оно должно быть равно 1 кОм. В противном случае замените бегунок.

4. Снимите с трамблера пылезащитный экран.

5. Отверните винт крепления клеммы проводов низкого напряжения и выньте клемму из корпуса трамблера.

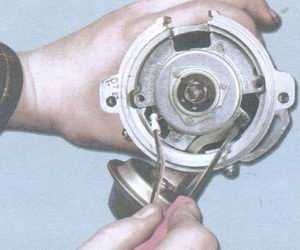

6. Разожмите лапки держателя отверткой и выньте провод из держателя.

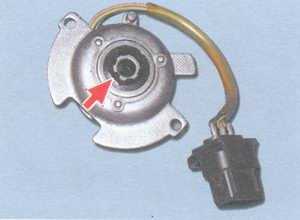

7. Отверните два винта крепления опорной пластины датчика Холла.

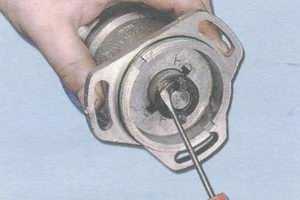

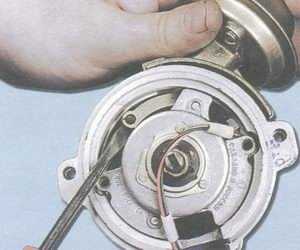

8. Снимите стопорное кольцо со штифта опорной пластины.

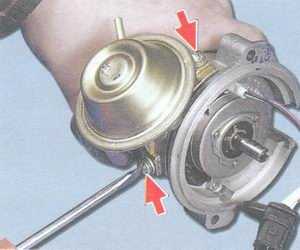

9. Отверните два винта крепления вакуум-корректора.

10. С помощью отвертки снимите тягу вакуум-корректора со штифта опорной пластины.

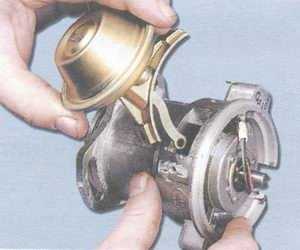

11. Снимите с трамблера вакуум-корректор.

12. С помощью отвертки приподнимите опорную пластину и снимите ее.

13. При задирах или значительном износе втулки замените опорную пластину.

14. Снимите стопорное кольцо с валика распределителя зажигания, а затем упорную шайбу.

15. Снимите пружинное кольцо, удерживающее штифт крепления муфты.

16. Замените порванное или потерявшее эластичность уплотнительное кольцо.

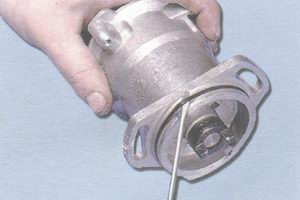

17. Выбейте штифт крепления муфты с помощью подходящего бородка.

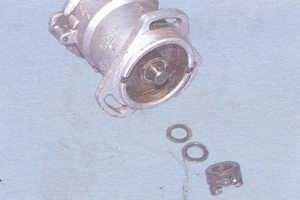

18. Снимите муфту привода распределителя зажигания и регулировочные шайбы. Замените муфту с сильно изношенными шипами.

19. Выньте валик с центробежным регулятором.

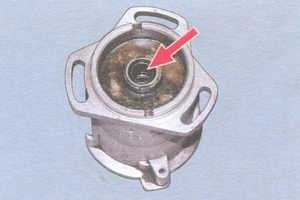

20. Осмотрите втулки, в которых вращается валик, с обеих сторон корпуса трамблера. Если есть задиры или значительный износ втулок, замените корпус трамблера в сборе с втулками.

21. С помощью отвертки снимите две пружины грузиков со стоек. Чтобы не перепутать пружины при сборке, пометьте стойку, к которой крепится малая пружина.

22. Снимите ведомую пластину центробежного регулятора с экраном.

23. Грузики центробежного регулятора должны свободно поворачиваться на осях. В противном случае снимите стопорные кольца крепления грузиков.

24. Затем снимите оба грузика с осей. Прочистите отверстия грузиков и смажьте их консистентной смазкой. Замените валик, если он сильно изношен или имеет задиры.

25. Для замены датчика Холла отверните два винта крепления и снимите датчик Холла с опорной пластины.

ПРИМЕЧАНИЕ
На части распределителей зажигания датчик Холла крепится к опорной пластине с помощью заклепок. В этом случае датчик Холла заменяется в сборе с опорной пластиной.

26. Протрите снаружи и изнутри крышку трамблера. Замените крышку трамблера с трещинами, следами пробоя (очень тонкие трещины), сколами или сильно изношенными контактами. Контактный уголек должен свободно перемещаться внутри крышки трамблера. Если контактный уголек имеет сколы, трещины, сильно изношен или пружина уголька сломана, выньте его с пружиной из крышки трамблера и замените.
27. Соберите распределитель зажигания (трамблер) в обратном порядке, смазав предварительно втулки и валик тонким слоем моторного масла.

28. Перед установкой муфты установите бегунок наружным контактом в сторону контакта 1-го цилиндра в крышке.

29. Затем установите муфту на вал так, чтобы шипы муфты совпали с прорезями на распределительном валу при установленном в ВМТ поршне 1-го цилиндра.

детали распределителя зажигания (трамблера) автомобиля ваз 2108, ваз 2109, ваз 21099

Трамблер ВАЗ 2108, 2109 принцип действия

Трамблер (датчик-распределитель зажигания) — элемент системы зажигания автомобиля.

Попробуем понять как он работает и каков его принцип действия.

Назначение трамблера ВАЗ 2108, 2109, 21099

Он предназначен принимать искру с катушки зажигания и распределять ее по цилиндрам в соответствии с порядком работы двигателя (для ВАЗ 2108, 2109 1-3-4-2).

Помимо этого трамблер задает момент искрообразования (выдает управляющий импульс на коммутатор) в зависимости от оборотов коленчатого вала, нагрузки на двигатель и угла установки опережения зажигания.

Как работает трамблер

В основе конструкции трамблера — вращающийся вал (т.н. валик), имеющий привод от распределительного вала двигателя. На валу крепятся устройства и элементы трамблера, которые работают от вращения вала.

Читать еще:  Воздушный фильтр для ваз 2110

Принцип действия трамблера (датчика-распределителя зажигания) ВАЗ 2108, 2109, 21099

Принцип действия трамблера включает в себя работу всех его элементов.

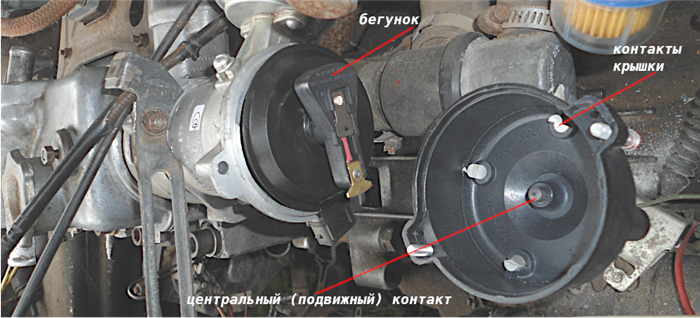

Ротор (бегунок) вращаясь распределяет искру по боковым контактам в крышке трамблера. Далее по высоковольтным проводам она поступает на свечи зажигания. На сам бегунок искра подается с катушки зажигания через подвижный центральный контакт в крышке.

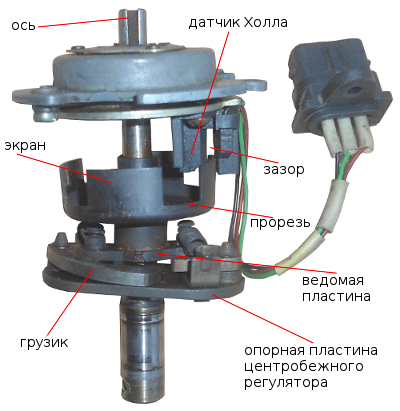

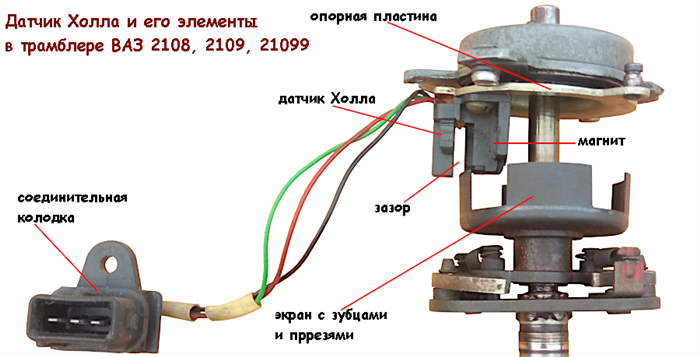

Датчик Холла имеет зазор через который проходит вращающийся экран с четырьмя зубцами и четырьмя прорезями. При прохождении в зазоре датчика прорези экрана на коммутатор системы зажигания подается импульс, являющийся сигналом подачи искры. Подробнее «Принцип действия датчика Холла».

Центробежный регулятор опережения зажигания при увеличении частоты вращения вала трамблера за счет расхождения своих грузиков и воздействия на экран датчика Холла увеличивает угол опережения зажигания, что позволяет топливной смеси сгореть своевременно и с максимальной отдачей. Подробнее «Центробежный регулятор опережения зажигания».

Принцип действия центробежного регулятора

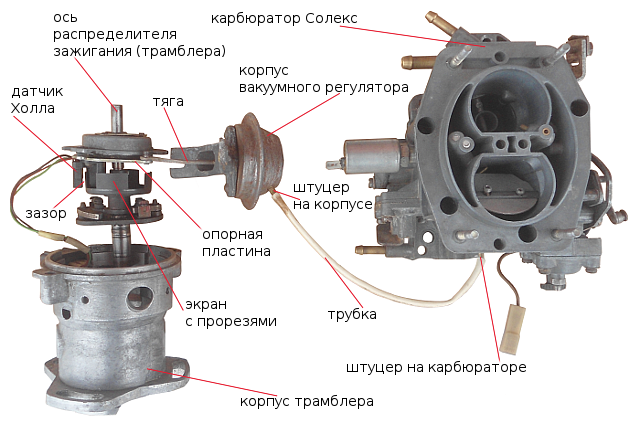

Вакуумный регулятор опережения зажигания за счет разрежения передающегося в его корпус так же воздействует на экран датчика Холла и увеличивает угол опережения зажигания при повышении нагрузки на двигатель (чем больше нагрузка — тем больше разрежение — тем больше угол). Подробнее «Вакуумный регулятор опережения зажигания».

Вакуумный регулятор опережения зажигания автомобилей ВАЗ 2108, 2109, 21099

Меняя положение трамблера относительно шкалы на корпусе вспомогательных агрегатов можно вручную корректировать угол опережения зажигания в большую или меньшую сторону.

Корректировка угла трамблером, автомобиль ВАЗ 2108

Примечания и дополнения

— На автомобили ВАЗ 2108, 2109, 21099 устанавливались два разных распределителя зажигания (трамблера), с разными крышками. Для двигателей 2108 и 21083 это трамблер 40.3706, для 21081 – 40.3706-01. Они конструктивно одинаковы, но различаются характеристиками вакуумного и центробежного регуляторов опережения зажигания. Крышка трамблера 40.3706-01, для двигателя 21081, помечена желтой краской, трамблера 40.3706 красной. Различий между ними нет, они взаимозаменяемые.

Еще статьи по системе зажигания автомобилей ВАЗ 2108, 2109, 21099
