Подсос воздуха карбюратора ваз 2107

Подсос воздуха

Когда автомобиль при старте с места (резком) начинает на секундочку захлебываться, а в некоторых случаях даже глохнет — это 99% подсос воздуха. Поскольку лишний воздух, попадающий в цилиндры двигателя, вызывает резкое обеднение смеси и, как следствие, трудности воспламенения. Мотор троит и может глохнуть на холостых.

В данной статье мы научимся определять:

Симптомы подсоса воздуха

Симптомы подсоса воздуха двигателем чаще всего однозначны:

1. Неуверенный старт по утрам.
2. Неустойчивый холостой ход – обороты холостого хода постоянно меняются и ниже 1000 об/мин. двигатель может глохнуть. На авто с карбюраторным двигателем, винт качества и количества стает малозначимым для настройки режима ХХ поскольку воздух идет в обход канала ХХ.
3. Падение мощности — во впускном тракте на системах с MAF (датчик массового расхода воздуха) — низкие обороты холостого хода; на системах с MAP сенсором (датчик абсолютного давления) наоборот — повышенные обороты ХХ, ошибки по лямбде, бедная смесь, пропуски воспламенения.
4. Увеличение расход топлива — чтобы трогаться и продолжать движение, нужно постоянно держать высокие обороты, при этом дольше находится на пониженной передаче.

Места подсоса воздуха

К основным местам, через которые может происходить подсос, относится:

• прокладка впускного коллектора;
• прокладка на дроссельной заслонке;
• участок патрубка от воздушного фильтра до дроссельного узла;
• уплотнительные кольца форсунок;
• вакуумный усилитель тормозов;
• вакуумные шланги;
• клапан адсорбера;
• регулятор холостого хода (если он есть).

Отдельно стоит рассматривать места подсос воздуха на карбюраторных двигателях — там нет электроники, и воздух может сосать лишь на вакуумном усилителе или где-то в карбюратор.

Места подсоса (карбюратор)

1. У винта качества топливной смеси.
2. За прокладку под карбюратором – участки с копотью верный признак.
3. Сквозь не плотное прилегание дроссельной заслонки.
4. Через оси дросселей.
5. Нарушения целостности диафрагм демпфера дросселя, экономайзера или пускового.

Подсос воздуха в топливной системе дизеля

В топливной системе дизельного двигателя завоздушивание происходит, как правило, из-за негерметичного стыка трубок топливной системы низкого давления (от бака до фильтра и от фильтра до ТНВД).

Причина подсоса на дизельном авто

Подсос воздуха в негерметичной топливной системе происходит потому, что атмосферное давление выше чем то, которое создается при работе насоса сосущего солярку из бака. Такую разгерметизацию обнаружить по течи практически невозможно.

На современных дизельных двигателях проблема подсоса воздуха в топливную систему встречается гораздо чаще, нежели на дизелях старого образца. Все через изменения конструкции подведения топливных шлангов, поскольку раньше они были латунные, а сейчас делают пластмассовые быстросъемы, которые имеют свой строк эксплуатации.

Пластмасса, в результате вибраций, имеет свойство стираться, а резиновые уплотнительные кольца -изнашиваться. Особенно ярко такая проблема проявляется в зимнее время на автомобилях с пробегом более 150 тыс. км.

Основные поводы для подсоса, зачастую, таковы:

• старые шланги и ослабшие хомуты;
• поврежденные топливные трубки;

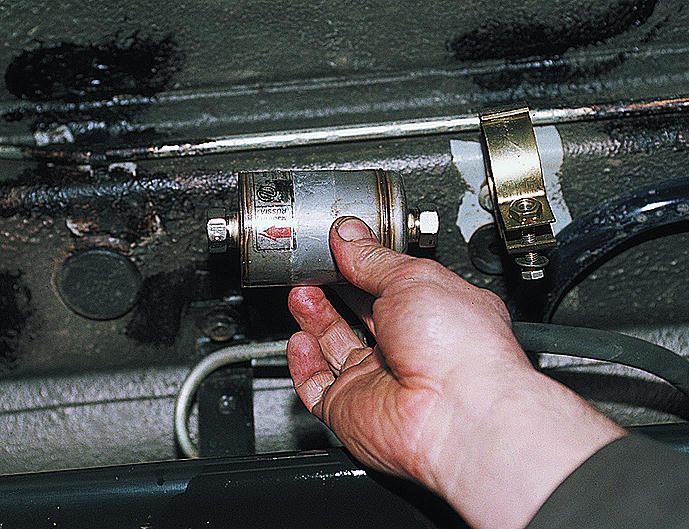

• потеря уплотнения на подключении топливного фильтра;
• нарушена герметичность в обратной магистрали;
• нарушено уплотнение приводного вала, оси рычага управления подачей топлива или в крышке ТНВД.

В большинстве случаев происходит банальное старение резиновых уплотнений, причем топливная система может завоздушиваться при повреждении любой из ветвей, как прямой, так и обратной.

Признаки подсоса воздуха

Самая часта и распространенная – машина по утрам или после долгого простоя, перестает быстро заводится, приходится долго крутить стартером (при этом идет небольшой дымок из выхлопной — это будет свидетельствовать о поступления топлива в цилиндры). Признаком большого подсоса является не только тяжелый запуск, но и при езде начинает глохнуть, и троить.

Такое поведения автомобиля связано с тем, что ТНВД не успевает пропускать через себя пену только на высоких оборотах, а на холостых не справляется с большим количеством воздуха в топливной камере. Определить же, что проблема в работе дизельного двигателя связана именно с подсосом воздуха, поможет замена штатных трубок на прозрачные.

Как найти подсос в топливной системе дизеля

Тянуть воздух может в соединении, в поврежденной трубке или даже в баке. А найти можно методом исключения, либо подать давление в систему для разряжения.

Самый лучший и надежный способ — найти неплотность методом исключения: к каждому участку топливной системы подключать поступления солярки не из бака, а из канистры. И поочередно проверять — сразу подключить к ТНВД, затем подключится уже перед отстойником и т.д.

Более быстрым и простым вариантом определить место подсоса будет подача давление в бак. Тогда в том месте, где подсасывает воздух, появится либо шипение, либо соединение начнет мокнуть.

Подсос воздуха во впускном коллекторе

Суть подсоса воздуха во впускном тракте заключается в том, что в двигатель вместе с топливом поступает лишний и неучтенный датчиком ДМРВ или ДАД воздух, что и приводит к обедненной топливовоздушной смеси в цилиндрах. А это, в свою очередь, способствует неправильной работе двигателя.

Причина подсоса воздуха

1. Механическое воздействие.
2. Перегрев (влияет на эластичность прокладок и герметика).
3. Чрезмерное злоупотребление средствами чистки карбюраторов (сильно размягчает герметик и прокладки).

Наиболее проблематично найти место подсоса воздуха в районе прокладки между ГБЦ и впускным коллектором.

Как найти подсос воздуха в коллекторе

На бензиновых двигателях неучтённый датчиками воздух попадает во впускной коллектор через неплотности или повреждения воздуховодов, прохудившиеся уплотнения форсунок, а также через шланги вакуумной системы тормозов.

Со стандартными местами подсоса разобрались, теперь также стоит выяснить, как искать подсос воздуха. Для этого существует несколько основных методов поиска.

Простой дымогенератор из сигареты

Масляный дымогенератор своими руками

Самый простой способ проверить есть ли подсос воздуха во впускном тракте после расходомера – открутить воздухоподводящий патрубок вместе с датчиком от корпуса воздушного фильтра и запустить двигатель. Затем прикрыть рукой узел с датчиком и смотреть на реакцию — если все в норме, то мотор должен заглохнуть, сильно сжав патрубок после датчика воздуха. В противном случае этого не произойдет и скорее всего можно будет услышать шипение. Если не удается найти подсос воздуха таким методом, то тогда нужно продолжить поиски уже другими доступными способами.

Зачастую ищут подсос либо пережимом шлангов, либо опрыскиванием вероятных мест горючими смесями, такими как: бензин, карбклинер или ВД-40. Но самым эффективным методом поиска места пропускания неучтенного воздуха, является применение дымогенератора.

Поиск подсоса воздуха

Как правило, проблемы с ХХ как и появление ошибки обедненной смеси, случаются только при сильном подсосе. Незначительный подсос можно определить при наблюдении топливной коррекции на холостых и повышенных оборотах.

Проверка подсоса воздуха, пережимая шланги

Чтобы найти место просачивания лишнего воздуха, запускаем двигатель и даем ему некоторое время поработать, а в это время ставим ухо востро и пытаемся услышать шипение, и если засечь не удалось, то пережимаем шланги, которые идут к впускному коллектору (от регулятора давления топлива, вакуумного усилителя и пр.). Когда после пережимания и отпускания наблюдаются изменения в работе двигателя, значит, неисправность на данном участке.

Также, иногда, применяют метод поиска сжатым воздухом. Для этого нужно на заглушенном двигателе закрыть патрубок от фильтра и через любую трубку качать воздух, предварительно обработав мыльным раствором весь впускной тракт.

Поиск подсоса воздуха методом пролива бензином

Как обнаружить подсос опрыскиванием

Установить место, где идет подсос воздуха в двигатель, эффективно помогает метод опрыскивания мест соединений какой-нибудь горючей смесью при работающем моторе. Это может быть как обычный бензин, так и очиститель. О том, что вы нашли место, где подсасывает, подскажет изменение оборотов двигателя (упадут или увеличатся). Нужно набрать в небольшой шприц горячей смеси и тонкой струйкой брызгать все места, где может быть подсос. Ведь когда бензин или другая горючая жидкость попадает на место нарушения герметичности, то в виде паров сразу же просачивается в камеру сгорания, что и приводит к скачку или падению оборотов.

При поиске подсосов стоит брызгать на:

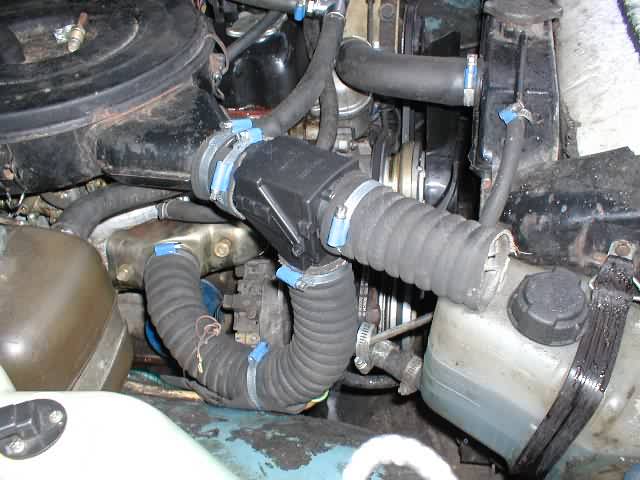

1. Резиновый патрубок от расходомера до регулятора холостого хода и от РХХ до крышки клапанов.
2. Соединения впускного коллектора с ГБЦ (в месте, где стоит прокладка).
3. Соединение ресивера и патрубка дросселя.
4. Прокладки форсунок.
5. Все резиновые шланги в местах соединения хомутами (впускная гофра и т.д.).

Проверка наличия подсоса дымогенератором

Дымогенератор мало у кого валяется в гараже, поэтому таким методом поиска нарушения герметичности в системе пользуются в основном на СТО. Хотя, если в гаражных условиях рассмотренными выше методами подсос не удалось найти, то можно сделать примитивный генератор дыма, хотя и обычный тоже имеет несложную конструкцию. Дым нагнетается в любое отверстие во впускном тракте, а затем начинает просачиваться сквозь прорехи.

Как найти подсос воздуха в домашних условиях

Для работы двигателей внутреннего сгорания требуется смесь воздуха и топлива. Воспламеняемая сжатая смесь толкает поршни, которые поворачивают коленчатый вал, и автомобиль начинает движение. Воздух попадает в двигатель через небольшую дроссельную заслонку. А для управления вспомогательными устройствами создается вакуум.

Последствия подсоса воздуха

Подсос воздуха приведет к попаданию нежелательного воздуха в двигатель там, где этого не предусмотрено. Это снижает производительность двигателя и приводит к неисправности некоторых систем, которые зависят от вакуума.

Поскольку подсос воздуха вызывает неэффективность двигателя, вы заметите, что загорается «Check Engine» на приборной панели. Вы также будете испытывать проблемы с ускорением — это потому, что топливо подается неэффективно в камеры сгорания. Вакуум же используется для того, чтобы привести в действие приводы, датчики или тормоза.

При утечке вакуума некоторые из датчиков могут начать работать неправильно, вынуждая вас на ненужный ремонт.

Осмотр двигателя

Чтобы определить подсос воздуха, необходимо сначала понять, как работает впускная система двигателя.

Воздух поступает через воздушный фильтр. Дроссельная заслонка контролирует его, создавая вакуум. Знайте, что на автомобиле подсос воздуха, когда он издаёт шипящий звук после запуска.

Вакуумные шланги во время эксплуатации изнашиваются, становятся хрупкими. Это приводит к их повреждению. Внимательно осмотрите шланги на двигателе и замените их при необходимости. Двигатели отличаются друг от друга. Для идентификации шлангов ознакомьтесь с руководством по ремонту.

Способы проверки герметичности

Есть несколько способов проверить герметичность. Некоторые из них быстрее, чем другие, а некоторые требуют дорогостоящего оборудования. Рассмотрите следующие способы, чтобы найти лучшее решение в вашем случае.

1. Осмотрите и проверьте, нет ли незатянутых шлангов на двигателе

Первое место для проверки утечки вакуума — шланги на двигателе. Проверьте наличие трещин или ослабших креплений. Каждый автомобиль имеет уникальную схему вакуумных трубок. Убедитесь, что хомуты достаточно затянуты.

Попробуйте сдвигать хомуты сбоку. Если они легко двигаются, значит их нужно затянуть. Если вы все ещё не можете определить место утечки — дополнительно осмотрите поверхности.

2. Распылите мыльную воду вокруг зоны впуска

Это, вероятно, самый простой и дешёвый способ проверить подсос воздуха. Разбрызгивайте мыльную воду вокруг впускного коллектора и поврежденных шлангов во время работы двигателя. Вы увидите пузырьки воздуха, в зонах утечки.

Смотрите видео о том, как искать подсос воздуха с помощью мыльного раствора:

3. Используйте дымогенератор

Это профессиональный способ. Его используют автомеханики для проверки подсоса воздуха в течение нескольких минут. Но для этого потребуется дорогое оборудование.

4. Распылите очиститель карбюратора

Есть те, кто использует очиститель карбюратора для обнаружения подсоса воздуха. Для этого запустите двигатель на холостой ход. Распылите очиститель на области, которые вы подозреваете в утечках. Обороты двигателя начнут увеличиваться, когда есть подсос воздуха.

Это связано с тем, что очиститель карбюратора попадет в двигатель и горит с топливом.

Это опасный метод для проверки подсоса воздуха. Спреи легко воспламеняются. Приготовьте огнетушитель!

Утечки во впускном коллекторе

Если ваши шланги в порядке, проблема может быть с впускным коллектором. Прокладка впускного коллектора время от времени пропускает, вызывая подсос воздуха. Она расположена между головкой блока цилиндров и коллектором.

Для проверки герметичности впускного коллектора установите автомобиль на ручник. Запустите двигатель и дайте ему поработать на холостом ходу несколько минут.

Нанесите мыльный раствор в области между впускным коллектором и головкой блока цилиндров или у основания карбюратора. Прислушайтесь к звуку, исходящему от двигателя. Если он сглаживается, то подсос воздуха происходит на впускном коллекторе и требует ремонта.

Симптомы подсоса воздуха

Первым признаком подсоса воздуха является загорание лампы «Check Engine». Есть много причин для включения этой лампочки. Вам нужно исключить другие неисправности, прежде чем вы решите, что это нарушение герметичности. Но будьте уверены, что это подсос воздуха, если он сопровождается шипением от двигателя и потерей мощности.

Ваш автомобиль не развивает полную мощность? Это может быть подсос воздуха.

Нарушение герметичности может вызвать дополнительные проблемы с двигателем, такие как неэффективность топлива.

Ремонт вакуумных шлангов

Если у вас повреждён вакуумный шланг, вам не обязательно покупать новый. Шланг длинный. Вы можете отрезать поврежденную часть и снова присоединить её к двигателю.

Самые распространённые повреждения на концах трубок. Всегда проверяйте, чтобы хомуты были затянуты для предотвращения дальнейших утечек.

После ремонта запустите двигатель и оставьте его работать на холостом ходу. Слушайте любые шипящие звуки.

Если вы решите заменить вакуумный шланг, берите аналогичный по длине и диаметру. Вакуумные трубки предназначены для конкретных мест, таких как усилитель тормозов или PCV (система принудительной вентиляции картера).

Заключение

Наличие подсоса воздуха может привести к замедленному ускорению автомобиля. Это также может препятствовать эффективному смешиванию топлива и воздуха в камерах сгорания. Поврежденные шланги являются основными виновниками вакуумных утечек. Вы можете устранить небольшие утечки в шлангах, отрезав поврежденные части. Если это не сработает, нужно будет покупать новые.

«Подсос» постороннего воздуха в карбюратор

При попадании постороннего воздуха в карбюратор происходит обеднение топливной смеси поступающей в цилиндры двигателя автомобиля. Доля бензина остается в ней прежней, а вот доля воздуха существенно увеличивается. Такой состав попросту не воспламеняется или воспламеняется с трудом и на короткое время.

Двигатель поэтому может не пуститься вовсе (как холодный так и горячий), может пускаться и глохнуть, возможен неустойчивый холостой ход и «провалы» при трогании и в движении.

Если подозрение падает на не герметичность соединений, уплотнений и шлангов, то необходимо как можно скорее осуществить их проверку.

Общая проверка на наличие «подсоса» постороннего воздуха в карбюратор

Существует один действенный способ проверить подсасывается ли в карбюратор посторонний воздух. Необходимо снять с него корпус воздушного фильтра, запустить двигатель, дать ему поработать некоторое время после чего накрыть карбюратор сверху ладонью.

В том случае если двигатель продолжает работать с перекрытыми каналами подачи воздуха следует предпринять попытку поиска мест этого самого «подсоса».

Если карбюратор заглох — ищите причину неисправности в чем-то другом, а не в «подсосе» постороннего воздуха. Конечно эта проверка не претендует на исключительную точность, но в ряде случаев и она может помочь.

Возможные места попадания постороннего воздуха в карбюратор

— Проверьте насколько плотно завернут электромагнитный клапан карбюратора или вставленный вместо него держатель топливного жиклера системы холостого хода.

В силу ряда причин они бывает выворачиваются и даже теряются. Необходимо завернуть клапан или держатель, причем если двигатель стал работать нормально, заворачивая или отворачивая электромагнитный клапан добиваемся устойчивых холостых оборотов.

Держатель топливного жиклера (на ряде карбюраторов устанавливается вместо электромагнитного клапана) должен быть завернут с небольшим усилием.

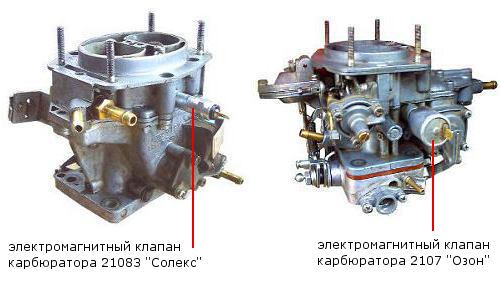

электромагнитные клапаны карбюраторов 2108, 21081, 21083 Солекс и 2105, 2107 Озон

Также необходимо проверить не повреждено ли уплотнительное резиновое кольцо на электромагнитном клапане.

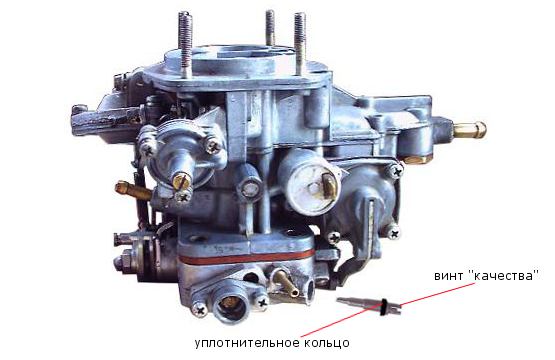

— Проверьте наличие и состояние резинового уплотнительного кольца на винте «качества» топливной смеси.

На изображении, в качесте примера, винт регулировки «качества» топливной смеси на холостом ходу карбюратора 2107 «Озон» с резиновым уплотнительным кольцом.

винт регулировки «качества» топливной смеси карбюратора 2105. 2107 Озон

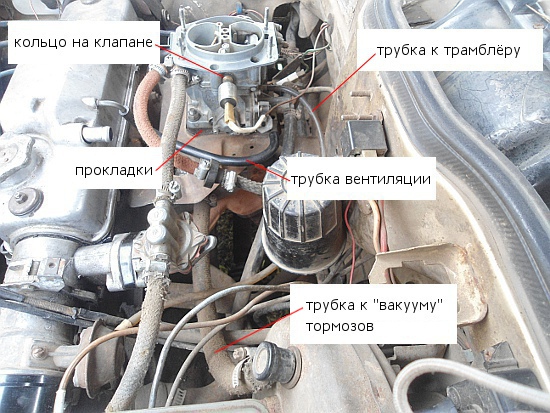

— Проверьте герметичность вакуумных шлангов

— От распределителя зажигания (трамблера) до карбюратора.

— От вакуумного усилителя тормозов до впускного коллектора.

— Шланг вентиляции картера Необходимо убедиться в плотности их посадки на штуцера, отсутствии трещин, порезов, проколов и протертостей.

Пережимайте по очереди шланги около штуцеров карбюратора, и пытайтесь запустить двигатель. Если «подсос» воздуха будет таким образом перекрыт, двигатель заработает нормально. На изображении места вероятного «подсоса» постороннего воздуха в карбюратор 2108, 21081, 21083 Солекс.

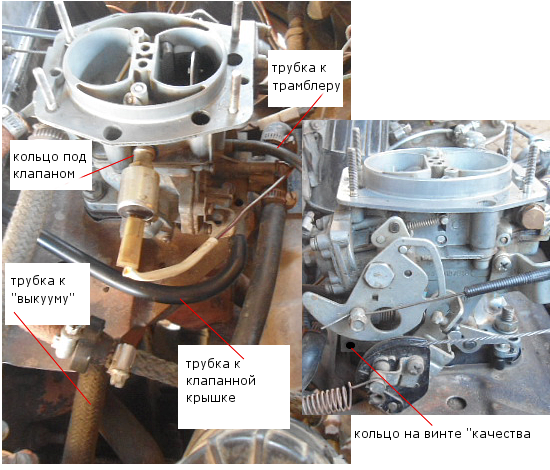

места вероятного «подсоса» постороннего воздуха в карбюратор 2108, 21081, 21083 Солекс автомобилей ВАЗ 2108, 2109, 21099

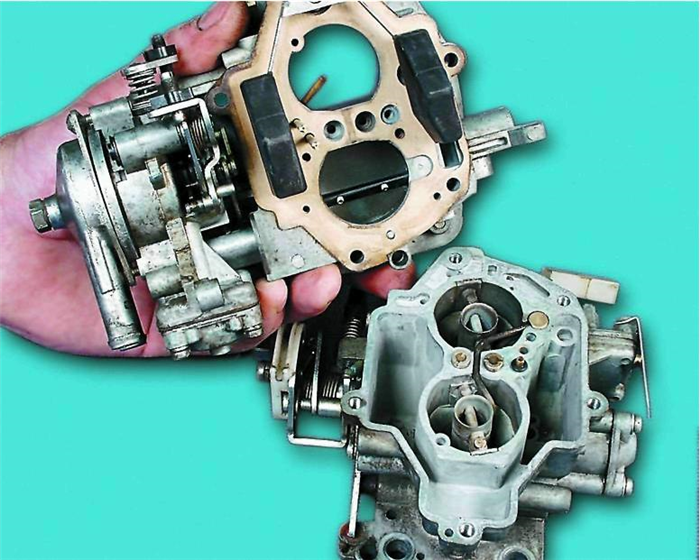

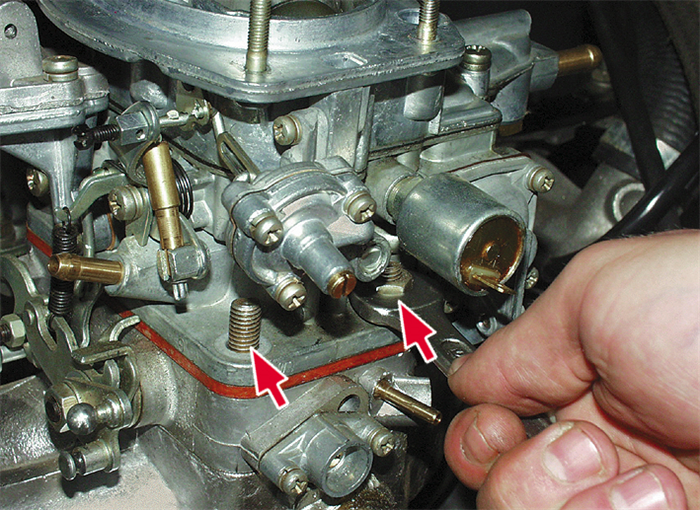

— Проверьте герметичность прокладок под карбюратором и впускным коллектором

Если визуально разрывов не видно и на слух не слышно свиста подсасываемого воздуха при прокрутке двигателя стартером, то пробуем подтянуть гайки крепления карбюратора и впускного коллектора. Момент затяжки 13 -16 Н.м — гайки карбюратора, 21 -26 Н.м гайки впускного коллектора. То есть сильно тянуть не надо, особенно на прогретом двигателе.

Затяжка не помогла, снимаем карбюратор и меняем прокладки, благо стоят они не дорого.

Можно покрыть мыльной пеной или жидкостью ВД-40 проверяемые соединения, в месте «подсоса» в мыльной пене образуется окно.

В результате черезмерной затяжки гаек крепления карбюратора или в силу каких-либо других причин, может быть деформирована посадочная плоскость карбюратора и тогда подсасывать лишний воздух уже будет по этой причине. Чтобы выявить этот дефект, необходимо снятый с двигателя карбюратор поставить на заведомо ровную поверхность, например лист толстого стекла и посмотреть есть ли зазор между нижней плоскостью карбюратора и плоской поверхностью. Никаких зазоров быть не должно. Выхода два или отшлифовать посадочную плоскость карбюратора или поставить под него лишнюю прокладку.

Еще статьи по ремонту и настройке карбюраторов

Неисправности карбюратора ВАЗ 2107 и 2109

Основыне неисправности карбюраторов ВАЗ

Остановка или неустойчивые обороты ХХ

Первыми признаками неисправности карбюратора могут быть выключение двигателя сразу после запуска или неустойчивый режим работы на оборотах ХХ (холостого хода). Причинами этих неполадок являются:

Засорение каналов топливных жиклёров ХХ. Для устранения этой неполадки нужно снять жиклёр, разобрать его и продуть сжатым воздухом канал с торца.

Неисправность системы управления ЭПХХ или электромагнитного жиклёра (неисправности карбюратора ВАЗ-2107). В этом случае следует проверить подачу питания к клапану от блока управления с помощью контрольной лампы. Работоспособность самого клапана можно проконтролировать с помощью тестера.

Нарушение герметичности поплавкового механизма. В этом случае не держится заданный уровень топлива в камере. Как правило, происходит перелив бензина. Для ликвидации неисправности следует сначала заменить иглу вместе с седлом, а затем настроить необходимый уровень топлива.

Недостаточный зазор на контактах прерывателя. Признаком этого могут быть неустойчивые обороты вследствие сильного искрения контактов или некачественной искры. Чтобы устранить неисправность, необходимо откорректировать зазор контактов (0,4 мм) и проконтролировать отсутствие люфта в подшипнике.

Выход из строя резистора, который вмонтирован в бегунок распределителя может привести к плохому качеству искры. В данном случае придётся заменить резистор. Если поломка случилась в пути и необходимо продолжить движение, можно временно устранить обрыв цепи тонкой проволокой, обернув её вокруг резистора.

Износ или большой люфт подшипника 800706У в распределителе с вакуум-корректором можно определить по нестабильной искре. Поломка устраняется заменой подшипника.

Подсос воздуха в канал впускной трубы может быть результатом следующих неполадок:

нарушение герметичности шланга или самой системы усилителя вакуумных тормозов;

прогорание прокладки головки блока или нарушение герметичности соединения трубы;

износ или деформация золотника системы вентиляции картера, который находится на оси ДЗ первой камеры;

выхода из строя дренажной трубки;

закоксовка зоны кольцевой щели винта количества и распылителя.

Автомобиль плохо или с провалами разгоняется

Если обороты двигателя на режиме ХХ устойчивы, но при этом машина с провалами или довольно медленно набирает скорость, неисправности карбюратора ВАЗ-2109 могут быть вызваны следующими неполадками:

мал уровень топлива в ПК (поплавковой камере);

недостаточный впрыск топлива из-за неправильной работы ускорительного насоса;

залипание центробежного регулятора прерывателя-распределителя системы зажигания;

размеры распылителей или воздушных и главных топливных жиклёров не соответствуют заданным параметрам;

засорение каналов жиклёров качества и количества;

налёт на эмульсионной трубке первичной камеры по причине поступления воды;

подсос во впускном коллекторе или несоответствие жиклёра ХХ, что характерно после монтажа газовой установки;

неисправность катушки, бегунка, резистора, свечей или пробивание провода.

Видео по настройке карбюрторов ВАЗ

Двигатель дёргается на скоростях выше 90 км/час или не развивает необходимой мощности

несоответствие воздушного или главного жиклёра;

вторая камера не открывается (чаще всего это неисправности карбюратора ВАЗ-2107);

нарушен ход поплавка, имеется износ штанги или самого бензонасоса;

большие или неисправные зазоры на контактах.

Двигатель не запускается

Холодный мотор может не запускаться в результате следующих неполадок:

Испарение бензина из карбюратора или его утечка вследствие плохой герметичности клапана топливного насоса. Перед запуском двигателя необходимо подкачать вручную топливо для наполнения поплавковой камеры.

Заедание или залипание телескопического рычага привода заслонки. В этом случае воздушная заслонка не открывается на заданный угол, карбюратор переполняется топливом и заливаются свечи. Для устранения неполадки следует отрегулировать или заменить тягу и просушить свечи.

Воздушная заслонка не закрывается полностью. Это может происходить из-за люфта на оси или зацепления за корпус. В этом случае следует устранить заедание или люфт, подтягиванием двух шурупов крепления заслонки.

Прорыв диафрагмы ПУ. Сначала нужно проверить состояние ПУ и при необходимости заменить диафрагму.

Горячий двигатель не запускается или стартует плохо

Повреждение или износ клапана поплавкового устройства приводит к заливанию вторичной камеры. При полностью зажатой педали газа и длительном вращении стартером двигатель запускается. Чтобы устранить эту неполадку, установите новый клапан вместе с седлом.

Если двигатель перегрелся, следует дать ему остыть. Затем повторите попытку запуска с закрытым подсосом и немного приоткрытой заслонкой.

При высоких температурах возможен выход из строя топливного насоса из-за перегрева. Также возможно образование газов при закипании бензина в трубопроводе, на участке от насоса до карбюратора. В этом случае рекомендуется завернуть насос холодной мокрой тряпкой.

Мотор троит (дёргается) на всех режимах

Если не работает один цилиндр, двигатель будет троить (подёргиваться), что приведёт к повышенному расходу и недостаточной мощности. Такая ситуация возможна в следующих случаях:

подгорание выпускного клапана;

выход из строя свечи по причине попадания масла в камеру сгорания при большой выработке маслосъемных колец или клапанных колпачков приводит к появлению синего дыма из глушителя при перегазовке;

пробивания провода или крышки трамблёра;

износа кулачка прерывателя;

пробой прокладки головки цилиндров можно определить по наличию капель жидкости на свече, а также белого дыма из глушителя при резкой перегазовке;

перелив во второй камере из-за износа запорной иглы или неправильно отрегулированного уровня.
