Система питания карбюраторного двигателя автомобиля ваз 2107

Детали системы питания карбюраторного двигателя ваз 2107:
1 — карбюратор 2107-1107010; 2 — воздухозаборник теплого воздуха; 3 — воздухозаборник холодного воздуха; 4 — терморегулятор; 5 — крышка корпуса воздушного фильтра;
6 — фильтрующий элемент; 7 — корпус воздушного фильтра; 8 — датчик указателя уровня и резерва топлива; 9 — заливная горловина; 10 — вентиляционный шланг;
11 — бензобак; 12 — топливопровод; 13 — топливный шланг; 14 — топливный фильтр; 15 — бензонасос

Система питания карбюраторного двигателя автомобиля ваз 2107 состоит из бензобака с датчиком уровня топлива и резерва топлива, топливопроводов, бензонасоса, воздушного фильтра и карбюратора.
Топливный бак на автомобиле ваз 2107 сварен из двух половин, отштампованных из листовой освинцованной стали. Снаружи бензобак окрашен черной эмалью.
На автомобиле ваз 2107 установлен бензобак объемом 39 л. Топливный бак расположен в багажнике автомобиля ваз 2107 с правой стороны по ходу движения и прикреплен к кузову хомутом, стянутым болтом. Заливная горловина бензобака выведена в нишу на правом заднем крыле автомобиля ваз 2107 и закрыта резьбовой пробкой. Для вентиляции бензобак имеет шланг, выведенный в нишу заливной горловины. Сверху на бензобаке через уплотнительную прокладку установлен датчик уровня топлива и резерва топлива. От датчика уровня топлива на панель приборов автомобиля ваз 2107 выводятся данные об остатке топлива в бензобаке. Когда топлива в бензобаке остается 4,0— 6,5 л, на панели приборов загорается контрольная лампа.
Топливопроводы изготовлены из стальных оцинкованных трубок и закреплены снизу на днище кузова автомобиля ваз 2107 держателями. Детали топливной системы соединены между собой резиновыми шлангами, закрепленными стяжными хомутами.
Бензонасос на автомобиле ваз 2107 – диафрагменного типа, с механическим приводом и рычагом ручной подкачки. Бензонасос расположен на левой стороне блока цилиндров двигателя и закреплен через теплоизоляционную проставку и прокладки на двух шпильках гайками. Работа бензонасоса осуществляется через толкатель от эксцентрика на валу привода вспомогательных агрегатов или от рычага ручной подкачки. Производительность бензонасоса не менее 60 л/ч при частоте качаний 2000 циклов в минуту. Давление, создаваемое бензонасосом, находится в пределах 0,20— 0,30 кгс/см. Бензонасос автомобиля ваз 2107 состоит из нижнего корпуса с рычагами привода, верхнего корпуса с впускным и нагнетательным клапанами, диафрагменного узла и крышки. Диафрагменный узел бензонасоса имеет две верхних рабочих и одну нижнюю (предохранительную) диафрагмы, установленные на штоке. Между рабочими и предохранительной прокладкой установлены внутренняя и наружная дистанционные прокладки. С целью предотвращения попадания топлива в картер двигателя автомобиля ваз 2107 в случае повреждения рабочих диафрагм бензонасоса, в наружной прокладке выполнено отверстие для слива топлива.
Воздушный фильтр автомобиля ваз 2107 — сухой, со сменным фильтрующим элементом, обеспечивающим очистку поступающего в карбюратор воздуха. Корпус воздушного фильтра установлен на крышке карбюратора через резиновую прокладку с дистанционными втулками на четырех шпильках и крепится самоконтрящимися гайками. Сверху корпус воздушного фильтра закрыт крышкой с резиновой уплотнительной прокладкой. В воздуховоде перед корпусом воздушного фильтра установлен терморегулятор, позволяющий изменять температуру поступающего воздуха. В зависимости от одного из трех положений заслонки терморегулятора воздух забирается через воздухозаборник теплого или холодного воздуха либо от обоих одновременно. Положение заслонки устанавливается вручную в соответствии с температурой окружающего воздуха. Корпус воздушного фильтра соединен шлангом подвода картерных газов с крышкой маслоотделителя вытяжной системы вентиляции картера. В шланге подвода картерных газов установлен пламегаситель.
На автомобиле ваз 2107 установлен карбюратор модели 2107-1107010 (см. Устройство карбюратора ваз 2107 – описание, принцип работы).
Карбюратор 2107-1107010 эмульсионного типа, двухкамерный, с падающим потоком. Горючая смесь образуется из поступающего через воздушный фильтр воздуха и топлива, подаваемого бензонасосом. При этом обеспечивается бесперебойная подача горючей смеси оптимального состава на всех режимах работы двигателя автомобиля ваз 2107. Приготовленная смесь всасывается через впускной коллектор трубопровода в цилиндры двигателя автомобиля ваз 2107. Карбюратор 2107-1107010 состоит из трех корпусных деталей: крышки, корпуса карбюратора и корпуса дроссельных заслонок. Карбюратор 2107-1107010 установлен на четырех шпильках впускного коллектора трубопровода. В крышке карбюратора 2107-1107010 выполнены входные горловины первичной и вторичной смесительных камер, штуцер подвода топлива от топливного насоса, топливные и воздушные каналы. На крышке карбюратора также закреплены игольчатый клапан подачи топлива и поплавок, обеспечивающие необходимый уровень топлива в поплавковой камере. В корпусе карбюратора 2107-1107010 выполнены большие диффузоры и поплавковая камера.
Внутри больших диффузоров установлены съемные малые диффузоры, отлитые заодно с распылителями эконостата и главных дозирующих систем. В корпусе карбюратора 2107-1107010 выполнены воздушные и топливные каналы, установлены воздушные и топливные жиклеры и распылитель ускорительного насоса.
Ускорительный насос карбюратора обеспечивает подачу дополнительной порции топлива в первичную смесительную камеру при резком нажатии на педаль «газа». Ускорительный насос диафрагменного типа выполнен в приливе корпуса и закрыт крышкой, закрепленной четырьмя винтами. Диафрагма ускорительного насоса карбюратора аз 2107 перемещается рычагом. Для обеспечения плавности хода и соответственно плавного и продолжительного впрыска, в телескопическом стакане диафрагмы установлена демпфирующая пружина. Рычаг ускорительного насоса приводится от кулачка, закрепленного на оси дроссельной заслонки первичной камеры.
Снизу к корпусу карбюратора 2107-1107010 двумя винтами крепится корпус дроссельных заслонок. В нем на осях в первичной и вторичной смесительных камерах установлены поворотные дроссельные заслонки. Привод дроссельной заслонки первичной камеры осуществляется механически через систему регулируемых тяг от педали «газа». Привод дроссельной заслонки вторичной камеры — пневматический. Корпус привода, с диафрагмой и пружиной обратного хода, закреплен на корпусе карбюратора двумя винтами. Шток привода шарнирно соединен с рычагом на оси дроссельной заслонки вторичной камеры. Пневмопривод начинает открывать ее при отклонении дроссельной заслонки первичной камеры на угол более 48° и создании разрежения в смесительных камерах, достаточного для открытия заслонки.
Для запуска и работы двигателя на автомобиле ваз 2107 при прогреве в карбюраторе 2107-1107010 имеются пусковое устройство и воздушная заслонка. Воздушная заслонка установлена на оси во входной горловине первичной камеры крышки карбюратора. Привод воздушной заслонки карбюратора осуществляется с места водителя тросом от рукоятки управления. Корпус пускового устройства крепится двумя винтами к крышке карбюратора. Шток диафрагмы привода пускового устройства соединен тягой с рычагом воздушной заслонки. Полость пускового устройства соединена воздушным каналом с первичной смесительной камерой. При запуске на автомобиле ваз 2107 двигателя в полости создается разрежение. Шток диафрагмы отжимает возвратную пружину, воздействует на тягу и приоткрывает воздушную заслонку карбюратора.
Регулировка холостого хода осуществляется винтами состава (качества) и количества смеси. Винт регулировки состава установлен в отверстии прилива корпуса дроссельных заслонок и закрыт заглушкой. Винт регулировки количества смеси установлен в крышке экономайзера.

Устройство бензонасоса ваз 2107: 1 — нижний корпус бензонасоса; 2 — возвратная пружина; 3 — шток; 4 — тарелка диафрагменного узла; 5 — предохранительная диафрагма; 6 — внутренняя дистанционная прокладка; 7 — рабочие диафрагмы; 8 — наружная дистанционная прокладка; 9 — крышка бензонасоса; 10 — сетчатый фильтр; 11 — верхний корпус бензонасоса

Карбюратор 2107-1107010: 1 — тяга пневмопривода дроссельной заслонки вторичной камеры; 2 — пневмопривод дроссельной заслонки вторичной камеры; 3 — болт крепления оболочки тяги привода воздушной заслонки; 4 — шпилька крепления корпуса воздушного фильтра; 5 — муфта с винтом крепления тяги привода воздушной заслонки; 6 — воздушная заслонка; 7 — крышка ускорительного насоса; 8 — шток диафрагмы пускового устройства; 9 — пусковое устройство; 10 — экономайзер принудительного холостого хода; 11 — микропереключатель; 12 — телескопическая тяга; 13 — патрубок отвода картерных газов; 14 — ось дроссельной заслонки первичной камеры; 15 — возвратная пружина блокировки открытия заслонки вторичной камеры; 16 — ось дроссельной заслонки вторичной камеры

Крышка и корпус карбюратора 2107-1107010: 1 — корпус дроссельных заслонок; 2 — термоизолирующая проставка; 3 — корпус топливного жиклера переходной системы вторичной камеры; 4 — корпус карбюратора 2107-1107010; 5 — пробка топливного фильтра карбюратора 2107-1107010; 6 — топливный штуцер; 7 — корпус игольчатого клапана; 8 — поплавок; 9 — прокладка; 10 — крышка карбюратора 2107-1107010; 11 — рычаг воздушной заслонки; 12 — тяга, соединяющая рычаг воздушной заслонки со штоком диафрагмы пускового устройства; 13 — тяга связи дроссельной заслонки с приводом пускового устройства; 14 — рычаг, ограничивающий открытие дроссельной заслонки вторичной камеры; 15 — рычаг привода дроссельных заслонок; 16 — дроссельная заслонка первичной камеры; 17 — дроссельная заслонка вторичной камеры; 18 — винт крепления корпуса дроссельных заслонок; 19 — кулачок привода ускорительного насоса

Шланги и трубки карбюратора Озон 2105, 2107

Карбюратор Озон 2105, 2107 имеет несколько подключенных к нему шлангов и трубок.

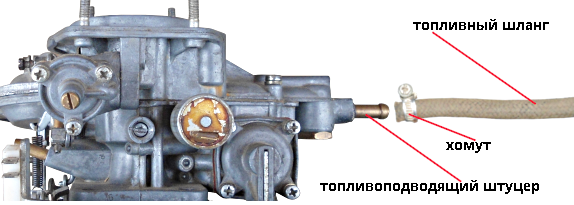

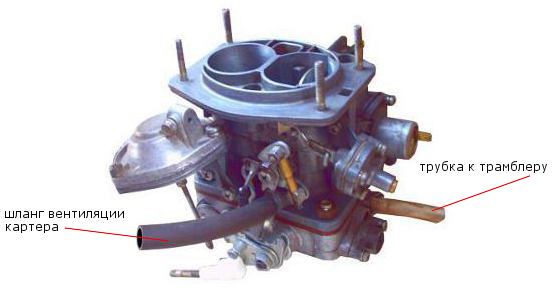

Трубки и шланги подключенные к карбюратору Озон 2105, 2107

Топливный шланг

См. фото выше. Шланг топливоподачи по которому бензин от бензонасоса закачивается в карбюратор. Изготовлен из бензостойкой резины. Одевается с натягом на топливоприемный штуцер в крышке карбюратора. крепится хомутом. При снятии шланга возможны проблемы, так как он прикипает к штуцеру. Для начала проворачиваем его вокруг штуцера, потом, вращая, стягиваем, упираясь в него шлицевой отверткой.

Шланг малой ветви системы вентиляции картера двигателя

По шлангу малой ветви системы вентиляции картера двигателя автомобиля картерные газы затягиваются под дроссельную заслонку карбюратора на холостом ходу. Шланг пластиковый. Одним концом одевается на штуцер отвода картерных газов в корпусе карбюратора, другим на штуцер на корпусе воздушного фильтра двигателя. Крепится хомутами.

Трубка вакуумного регулятора опережения зажигания

Полимерная трубка по которой отбирается разрежение от карбюратора к вакуумному регулятору опережения зажигания на трамблере. Одевается на штуцер отбора разрежения на блоке дроссельных заслонок карбюратора. другим концом на штуцер корпуса вакуумного регулятора. Крепится без хомутов. Для надежности и герметичности крепления на концах трубки могут иметься пластиковые фиксаторы.

Трубка системы ЭПХХ

Полимерная трубка. Необходима для подачи разрежения к диафрагменному механизму запорной иглы системы холостого хода. Одевается одним концом на штуцер корпуса винта регулировки «количества» топливной смеси, другим на боковой штуцер электропневмоклапана ЭПХХ (установленного на боковине моторного отсека двигателя).

Примечания и дополнения

— Штуцер отбора разрежения к вакуумному регулятору опережения зажигания имеется на карбюраторах Озон 2105-1107010, 2105-1107010-20, 2107-1107010, 2107-1107010-20. На карбюраторе Озон 2105-1107010-10 отсутствует.

— Клапан ЭПХХ и микровыключатель имеется на карбюраторах Озон 2105-1107010, 2107-1107010, отсутствует на Озон 2105-1107010-10, 2105-1107010-20,2107-1107010-20.

Еще статьи по устройству карбюратора Озон

Система питания двигателя на карбюраторной ВАЗ 2107

Система питания карбюраторного двигателя – это весь путь горючего, от бака до распыления смеси через впускной коллектор в цилиндры ВАЗ 2107. Именно совокупность всех процессов, обеспечивающих этот длинный путь, снабжает автомобиль в результате внутреннего сгорания той энергией, которую научилось использовать человечество.

Какие основные части включает в себя система питания ВАЗ 2107?

1. Карбюратор – конечное и самое главное устройство системы, смешивающее в нужных пропорциях топливо с воздухом;
2. Гофра, или устройство для забора теплого воздуха – незаменимое средство для езды в холодное время года;
3. Воздухозаборник воздушного фильтра;
4. Управляющая крышка доступа воздуха в фильтр;
5. Крышка воздушного фильтра, или «воздухана»;
6. Собственно воздушный фильтр ВАЗ 2107;
7. Корпус фильтра, который крепится сверху карбюратора;
8. Поплавковый датчик указателя уровня бензина в баке;
9. Заливная горловина бензобака;
10. Шланг для вентиляции;
11. Корпус бензобака;
12. Система топливопроводов;
13. Система топливных шлангов;
14. Фильтр тонкой очистки топлива;
15. Бензонасос ВАЗ 2107.

Как видно из схемы, условно все перечисленные компоненты можно разделить на две большие группы: устройства подачи воздуха и устройства подачи топлива к смешиванию в карбюраторе.

Кроме того, на приборной панели ВАЗ 2107 существует контрольный прибор, показывающий уровень топлива в баке с контрольной лампочкой, которая примерно начинает «моргать», при остатке топлива на 80-100 км, а гореть устойчивым светом примерно при остатке около 4-5 л.

При зимней эксплуатации ВАЗ 2107, после длительной стоянки и вымерзания конденсата в бензобаке, возможно полное колебание стрелки, пока не исчезнет лед.

Кроме того, в системе подачи топлива существуют подающие магистрали – вначале система топливопроводов, затем – шлангов. Сила, которая заставляет бензин вытекать из бензобака – это отрицательное давление, создаваемое бензонасосом ВАЗ 2107.

Опишем некоторые вопросы обслуживания и несложный ремонт системы подачи топлива, которые возникают при эксплуатации автомобиля ВАЗ 2107

Система подачи воздуха. Управляющая крышка и положения терморегулятора.

На крышке существует специальная маркировка, и рычаг. Если он повернут и фиксирован в положении hot — то производится забор теплого воздуха из гофры, это делается зимой. Если рычаг повернут в противоположное положение cold – то производится забор ненагретого воздуха.

Такое простое устройство вызывает, тем не менее, кривотолки. Например, некоторые автолюбители понимают все точно наоборот. Hot – использовать в жаркое время года, а cold – значит зима. Будьте внимательны! Если перепутать, то карбюратор будет работать с повышенной нагрузкой в зимнее время, увеличится время прогрева двигателя, может понадобиться более частый ремонт карбюратора.

О замене воздушного фильтра

Многие автолюбители, особенно начинающие, купившие подержанный автомобиль, часто не торопятся заглянуть в корпус воздушного фильтра, и не торопятся его менять. Но это нужно делать через каждые 20 тысяч километров пробега. В противном случае воздушный фильтр, особенно сильно загрязненный в летнее время, может существенно повлиять на снижение мощности двигателя. Ремонт карбюратора будет неизбежным при систематическом использовании загрязненного фильтра. Поэтому неплохо через каждые 5-10 тысяч километров пробега снимать воздушный фильтр и визуально, «на глаз», определять степень его загрязнения.

Следует обращать внимание на нижний край воздушного фильтра во время осмотра, и на его внутреннюю поверхность. Если она будет сильно замаслена, то это говорит о неисправности маслосъемных колец, или о сильном износе поршневой группы. В таком случае необходим ремонт блока цилиндров, или замена колец.

Об установке фильтра тонкой очистки топлива

Не следует забывать о том, что такая неисправность карбюратора, как «чихание» или внезапная потеря мощности, движение «рывками» может говорить о засорении топливных жиклеров. Это может произойти из – за мелких частиц, попадающих в топливо. Причиной может служить как некачественный бензин с завода, так и слив последней партии топлива из цистерны бензовоза, попавшей именно в ваш бак. Если топливо не фильтровать, то ремонт карбюратора или бензонасоса «не за горами».

Насколько эффективна эта «ловушка», видно на рисунке.

Если фильтр не установлен, то его нужно установить самостоятельно. В среднем, ресурс фильтра составляет 20-30 тысяч километров пробега. В процедуре установки нет никакой сложности, нужно только помнить про три основных момента:

• правильно замерить ширину фильтра, для того, чтобы вырезать участок топливного шланга с таким расчетом, чтобы хомуты легли с хорошим «запасом»;
• при ориентации фильтра необходимо «соблюдать полярность» — ориентировать его таким образом, чтобы изображение стрелки было «по ходу» движения бензина по магистрали в двигатель. На рисунке видна стрелка на том фильтре, который лежит на боку.

• нужно аккуратно, но сильно затянуть хомуты.

Существует правило, по которому фильтр тонкой очистки должен быть установлен до бензонасоса. В таком случае бензонасос прослужит дольше, и ремонт не потребуется. Например, на рисунке видим неправильную установку фильтра – после бензонасоса, кроме того, фильтр расположен в сильно греющейся зоне двигателя. В случае трещины корпуса может вытечь бензин, увлечься назад током воздуха на горячие выпускные коллекторы, и вызвать пожар.

Проверка состояния фильтра бензонасоса

После установки или замены фильтра тонкой очистки топлива, не лишним будет проверить фильтр бензонасоса. Это делается следующим образом:

• вначале очищаем бензонасос ВАЗ 2107 снаружи с помощью бензина или уайт – спирита, и с помощью рожкового ключа на 10 снимаем крышку;
• теперь можно снять и промыть фильтр и его посадочное место, а также просушить его с помощью сжатого воздуха. Промывать фильтр можно чистым бензином, или ацетоном.
• сборка проводится полностью в обратном порядке.

Если автомобиль начал дергаться, мотор стал «чихать» или раздаются рывки или «хлопки», то необходимо проверить бензонасос, и при необходимости, провести его ремонт.

Многие автолюбители, особенно начинающие, сразу во всем винят карбюратор, а в силу его сложности сразу платят лишние средства за услуги авторемонтных мастерских, в то время как вначале проще всего проверить устройства, расположенные до карбюратора.

Если вы правильно установили фильтр тонкой очистки топлива (перед насосом), то в случае нормальной подачи в магистраль из бака фильтр тонкой очистки будет полон бензина.

Для того чтобы проверить исправность бензонасоса, нужно всего лишь отсоединить выходной шланг и несколько «покачать» рычажком ручной подкачки топлива. Если после толчков потечет бензин, значит, нужно искать неисправность уже в карбюраторе. Если же нет – дело в бензонасосе.

Если эта неисправность произошла на сильной летней жаре, то может быть, просто «залип» клапан, для устранения неисправности достаточно положить на насос мокрую тряпку – вот и весь ремонт! После охлаждения ситуация нормализуется.

Не исключено, что на поверхности бензонасоса ВАЗ 2107 появилась течь топлива, и нужен его ремонт. Причем если во время движения сильно запахло бензином, а корпус бензонасоса мокрый, то, скорее всего, неисправна диафрагма. В этом случае нужно как можно быстрее прекратить движение, так как течь бензина грозит пожаром.

Меняем диафрагму топливного насоса

Замена диафрагмы не представляет сложностей, так как ремонт этой запчасти не производится. Последовательность действий такова:

• Очищаем Уайт – спиритом или бензином корпус устройства снаружи;
• Снимаем шланги, как подводящие, так и отводящие. Для предупреждения вытекания топлива в шланги можно вставить заглушки (например, болты М8)
• Теперь можно отверткой с крестовым шлицем отвернуть 6 винтов крепления верхнего корпуса и крышки к нижнему и разъединить их:

• Теперь нужно нажать на тарелку диафрагмы, повернуть шток, вытащить его из вилки балансира. После этого снимаем пружину:

• Теперь ключом на 8 отворачиваем гайку на штоке, и снимаем тарелку диафрагмы вместе с прокладкой. Диафрагма входит в состав ремонтного комплекта для бензонасоса, заменяем её, причем точно совмещаем все отверстия в диафрагмах, а затем затягиваем гайку на штоке.
• Сборка устройства делается в обратной последовательности.

В крайнем случае, можно заменить устройство целиком.

Для этого нужно только высокотемпературным герметиком хорошо промазать проставку между корпусом бензонасоса и блоком цилиндров, чтобы соблюсти герметичность.

Эти простые «хитрости» помогут вам сэкономить время, и провести более быструю диагностику неисправностей в системе питания ВАЗ 2107
