Замена задних колодок ваз 21214

20.4. Замена задних тормозных колодок

Минимально допустимая толщина накладок тормозных колодок – 1,5 мм.
Для оценки состояния тормозных колодок без снятия барабана в щите тормоза имеется смотровое окно.

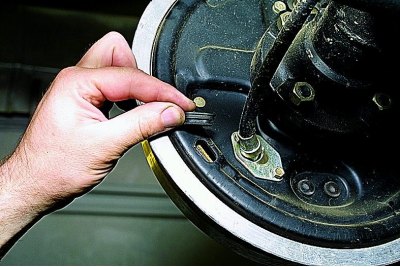

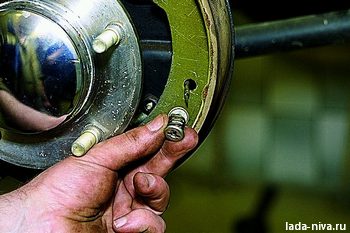

Извлекаем заглушку из щита.

Для замены колодок устанавливаем автомобиль на смотровую канаву или подъемник. Снимаем заднее колесо и ослабляем трос привода стояночной тормозной системы (см. Регулировка и снятие узлов стояночной тормозной системы).

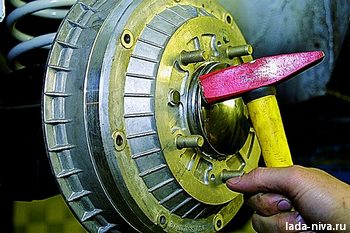

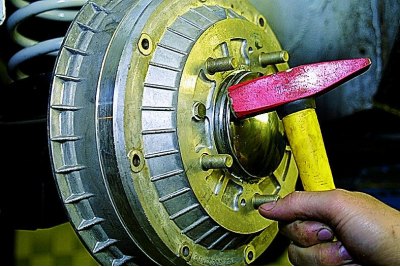

Перед отворачиванием болтов крепления тормозного барабана к фланцу полуоси обстукиваем их головки.

Для крепления тормозного барабана используются болты с уменьшенной высотой головки. Поэтому для их отворачивания лучше применить шестигранную инструментальную головку, у которой рабочие грани начинаются сразу от ее торца (при необходимости головку можно проторцевать).

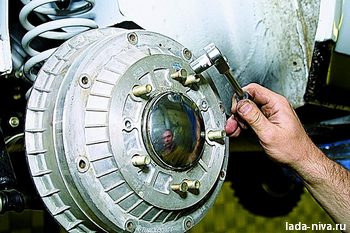

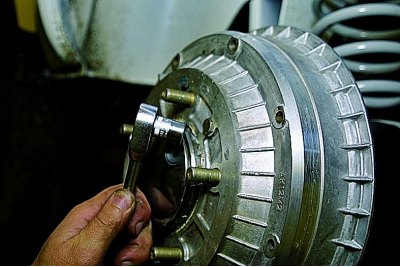

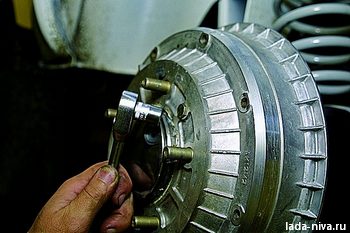

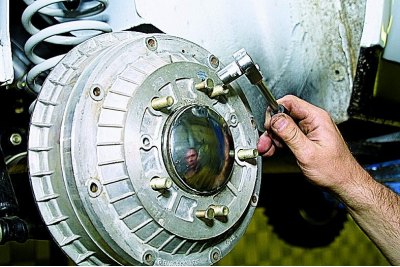

Головкой «на 12» отворачиваем два болта крепления тормозного барабана к полуоси.

Для демонтажа барабана снятые болты можно ввернуть в два резьбовых отверстия барабана (в отличие от крепежных отверстий резьбовые отверстия расположены симметрично). Болты при заворачивании будут упираться во фланец полуоси и сдвигать барабан.

Вворачиваем болты в резьбовые отверстия.

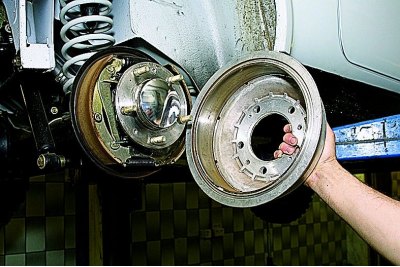

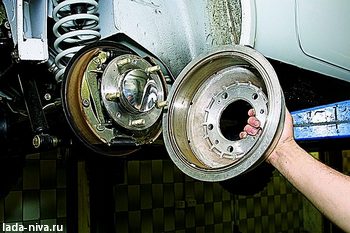

Можно также снять барабан,…

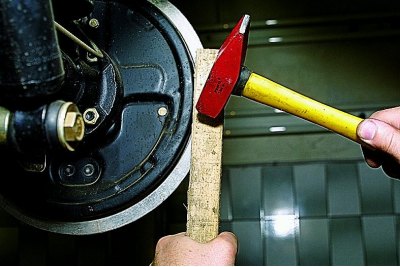

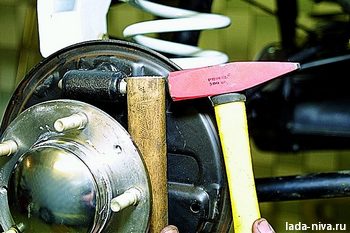

…нанося удары молотком через деревянный брусок по торцу барабана. Удары наносим равномерно, проворачивая барабан.

Показываем два способа снятия тормозных колодок.
При снятии первым способом…

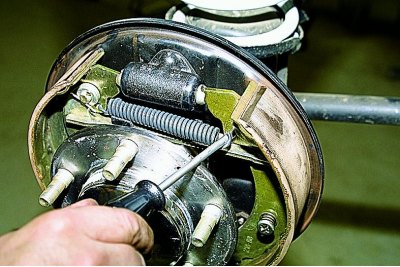

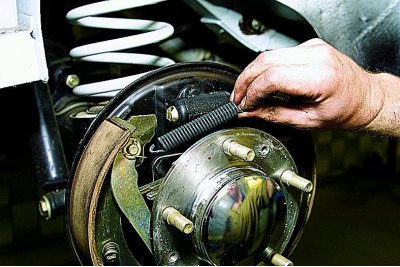

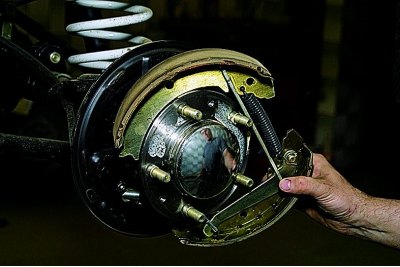

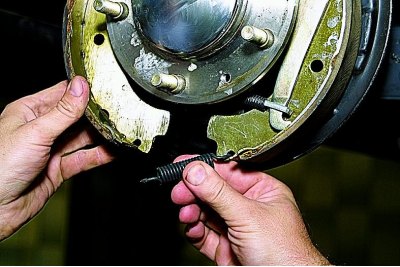

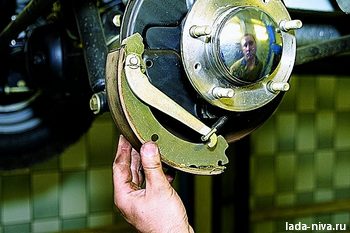

…отверткой отсоединяем конец верхней стяжной пружины от колодки…

…и вынимаем пружину.

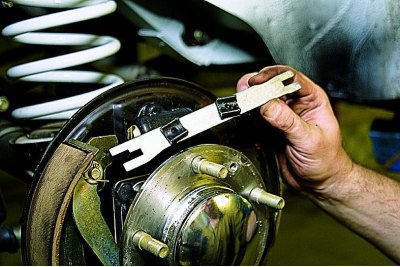

Снимаем распорную планку.

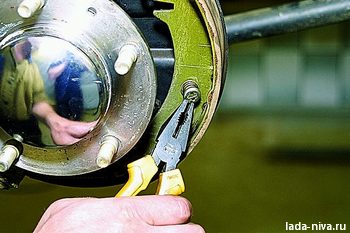

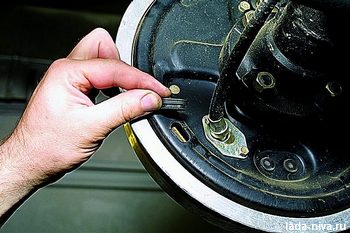

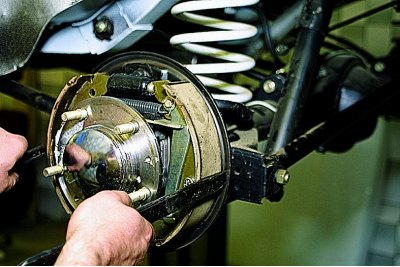

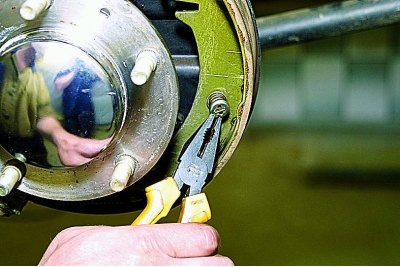

Пассатижами поворачиваем хвостовик стойки передней колодки до совпадения его с прорезью наружной чашки.

Снимаем пружину с наружной и внутренней чашками.

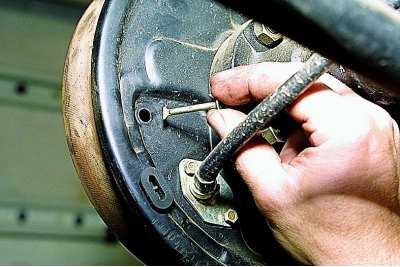

С другой стороны тормозного щита вынимаем стойку.

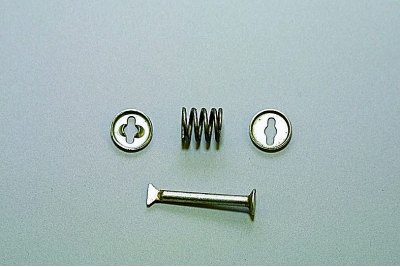

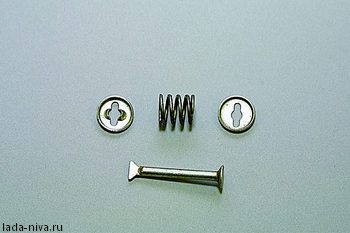

Элементы опорной стойки колодки.

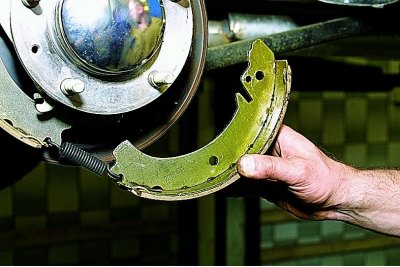

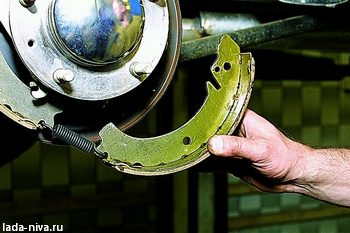

Отводим переднюю колодку…

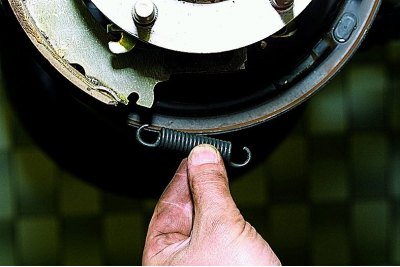

…и снимаем нижнюю стяжную пружину.

Снимаем опорную стойку задней колодки.

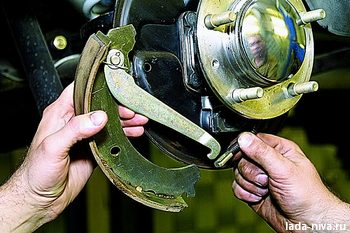

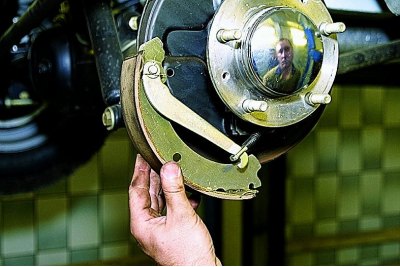

Отводим заднюю тормозную колодку…

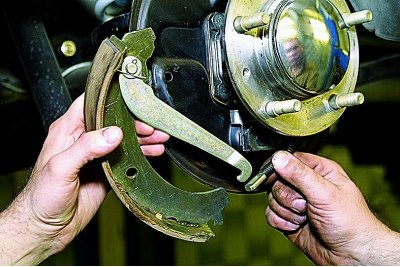

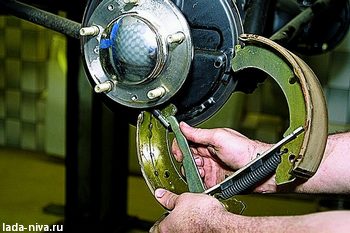

…и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.

При снятии тормозных колодок вторым способом снимаем опорные стойки обеих колодок.

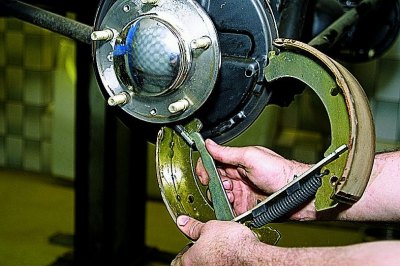

Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.

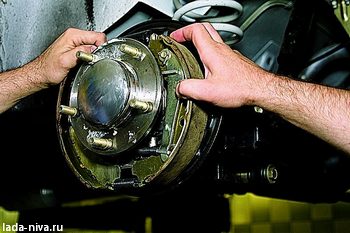

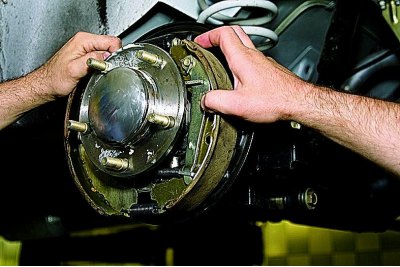

Опускаем руками тормозные колодки вниз, выводя их верхние упоры из прорезей поршней колесного цилиндра.

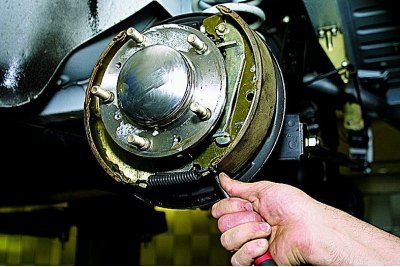

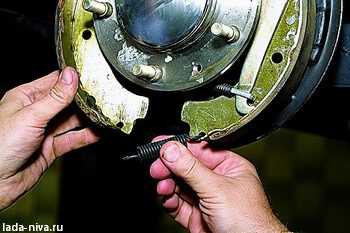

Снимаем нижнюю стяжную пружину.

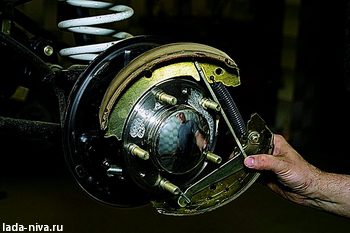

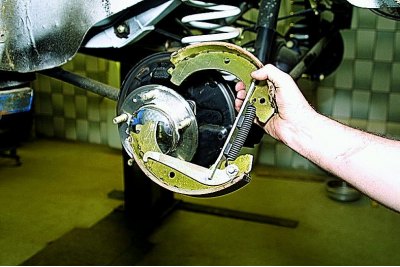

Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси.

Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра.

Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза…

…и снимаем тормозные колодки с распорной планкой и верхней стяжной пружиной.

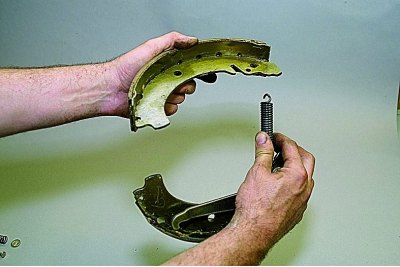

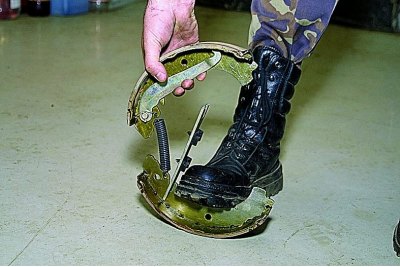

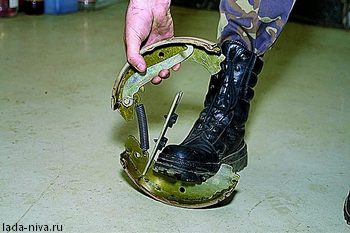

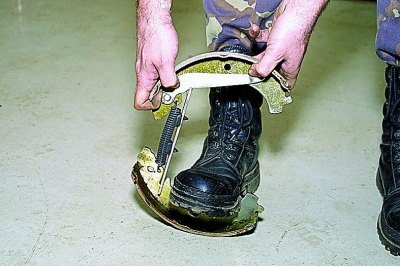

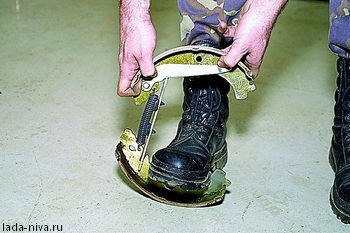

Удерживая на полу ногой одну из колодок, растягиваем пружину…

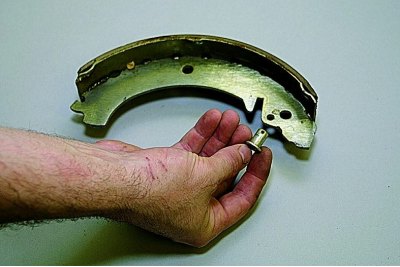

…и выводим из упора распорную планку.

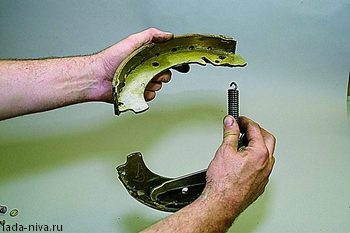

Снимаем верхнюю стяжную пружину.

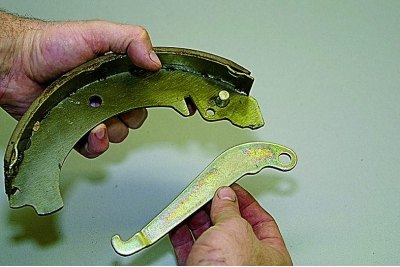

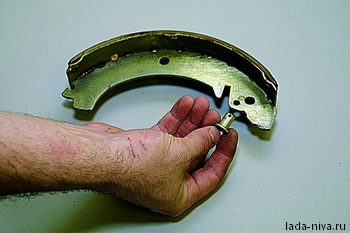

Для снятия рычага ручного привода колодок…

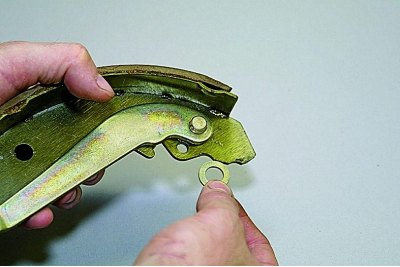

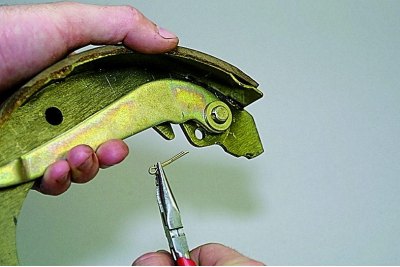

…расшплинтовываем его ось.

Сборку и установку колодок проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки первую фиксируем от перемещений, установив опорную стойку.

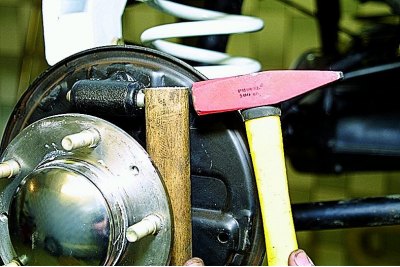

При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом:

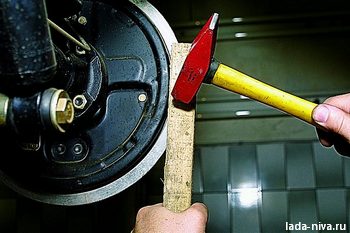

аккуратно нанося удары молотком по поршню через деревянный брусок…

…или установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.

После установки новых тормозных колодок необходимо отрегулировать стояночную тормозную систему (см. Регулировка и снятие узлов стояночной тормозной системы).

Замена задних тормозных колодок

Минимально допустимая толщина накладок тормозных колодок – 1,5 мм.

Для оценки состояния тормозных колодок без снятия барабана в щите тормоза имеется смотровое окно.

Извлекаем заглушку из щита.

Для замены колодок устанавливаем автомобиль на смотровую канаву или подъемник. Снимаем заднее колесо и ослабляем трос привода стояночной тормозной системы (см. Регулировка и снятие узлов стояночной тормозной системы).

Перед отворачиванием болтов крепления тормозного барабана к фланцу полуоси обстукиваем их головки.

Для крепления тормозного барабана используются болты с уменьшенной высотой головки. Поэтому для их отворачивания лучше применить шестигранную инструментальную головку, у которой рабочие грани начинаются сразу от ее торца (при необходимости головку можно проторцевать).

Головкой «на 12» отворачиваем два болта крепления тормозного барабана к полуоси.

Для демонтажа барабана снятые болты можно ввернуть в два резьбовых отверстия барабана (в отличие от крепежных отверстий резьбовые отверстия расположены симметрично). Болты при заворачивании будут упираться во фланец полуоси и сдвигать барабан.

Читать еще:  Какие шины подходят на форд фокус 2

Вворачиваем болты в резьбовые отверстия.

Можно также снять барабан,…

…нанося удары молотком через деревянный брусок по торцу барабана. Удары наносим равномерно, проворачивая барабан.

Показываем два способа снятия тормозных колодок.

При снятии первым способом…

…отверткой отсоединяем конец верхней стяжной пружины от колодки…

…и вынимаем пружину.

Снимаем распорную планку.

Пассатижами поворачиваем хвостовик стойки передней колодки до совпадения его с прорезью наружной чашки.

Снимаем пружину с наружной и внутренней чашками.

С другой стороны тормозного щита вынимаем стойку.

Элементы опорной стойки колодки.

Отводим переднюю колодку…

…и снимаем нижнюю стяжную пружину.

Снимаем опорную стойку задней колодки.

Отводим заднюю тормозную колодку…

…и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.

При снятии тормозных колодок вторым способом снимаем опорные стойки обеих колодок.

Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.

Опускаем руками тормозные колодки вниз, выводя их верхние упоры из прорезей поршней колесного цилиндра.

Снимаем нижнюю стяжную пружину.

Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси.

Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра.

Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза…

…и снимаем тормозные колодки с распорной планкой и верхней стяжной пружиной.

Удерживая на полу ногой одну из колодок, растягиваем пружину…

…и выводим из упора распорную планку.

Снимаем верхнюю стяжную пружину.

Для снятия рычага ручного привода колодок…

…расшплинтовываем его ось.

Сборку и установку колодок проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки первую фиксируем от перемещений, установив опорную стойку.

При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом:

аккуратно нанося удары молотком по поршню через деревянный брусок…

…или установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.

После установки новых тормозных колодок необходимо отрегулировать стояночную тормозную систему (см. Регулировка и снятие узлов стояночной тормозной системы).

Задние томозные колодки – замена

Минимально допустимая толщина накладок тормозных колодок – 1,5 мм.
Для оценки состояния тормозных колодок без снятия барабана в щите тормоза имеется смотровое окно.

Извлекаем заглушку из щита.

Для замены колодок устанавливаем автомобиль на смотровую канаву или подъемник.

Снимаем заднее колесо и ослабляем трос привода стояночной тормозной системы (см. тут).

Перед отворачиванием болтов крепления тормозного барабана к фланцу полуоси обстукиваем их головки.

Для крепления тормозного барабана используются болты с уменьшенной высотой головки. Поэтому для их отворачивания лучше применить шестигранную инструментальную головку, у которой рабочие грани начинаются сразу от ее торца (при необходимости головку можно проторцевать).

Головкой «на 12» отворачиваем два болта крепления тормозного барабана к полуоси.

Для демонтажа барабана снятые болты можно ввернуть в два резьбовых отверстия барабана (в отличие от крепежных отверстий резьбовые отверстия расположены симметрично). Болты при заворачивании будут упираться во фланец полуоси и сдвигать барабан.

Вворачиваем болты в резьбовые отверстия.

Можно также снять барабан,…

…нанося удары молотком через деревянный брусок по торцу барабана. Удары наносим равномерно, проворачивая барабан.

Показываем два способа снятия тормозных колодок.

При снятии первым способом

…отверткой отсоединяем конец верхней стяжной пружины от колодки…

…и вынимаем пружину.

Снимаем распорную планку.

Пассатижами поворачиваем хвостовик стойки передней колодки до совпадения его с прорезью наружной чашки.

Снимаем пружину с наружной и внутренней чашками.

С другой стороны тормозного щита вынимаем стойку.

Элементы опорной стойки колодки.

(перед установки тщательно очистите от грязи и ржавчины)

Отводим переднюю колодку…

…и снимаем нижнюю стяжную пружину.

Снимаем опорную стойку задней колодки.

Отводим заднюю тормозную колодку…

…и выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза.

Читать еще:  Проверка датчика дроссельной заслонки ваз 2112

При снятии тормозных колодок вторым способом снимаем опорные стойки обеих колодок.

Поддеваем заднюю тормозную колодку отверткой (или оттягиваем ее рукой) и выводим ее нижний упор из опорной пластины.

Опускаем руками тормозные колодки вниз, выводя их верхние упоры из прорезей поршней колесного цилиндра.

Снимаем нижнюю стяжную пружину.

Выводим колодки в сборе с распорной планкой и пружиной из-за фланца полуоси.

Операцию выполняем аккуратно, чтобы не повредить пыльники колесного цилиндра.

Выводим рычаг ручного привода колодок из наконечника заднего троса стояночного тормоза…

…и снимаем тормозные колодки с распорной планкой и верхней стяжной пружиной.

Удерживая на полу ногой одну из колодок, растягиваем пружину…

…и выводим из упора распорную планку.

Снимаем верхнюю стяжную пружину.

Для снятия рычага ручного привода колодок…

…расшплинтовываем его ось.

Сборку и установку колодок проводим в обратной последовательности (в зависимости от способа разборки). При втором способе перед установкой второй тормозной колодки первую фиксируем от перемещений, установив опорную стойку.

При установке новых колодок необходимо вдавить поршни внутрь колесного цилиндра. Эту операцию можно выполнить следующим образом:

аккуратно нанося удары молотком по поршню через деревянный брусок…

…или установив колодки, надавливаем на них, опираясь двумя монтажными лопатками в буртик тормозного щита. При этом верхние упоры колодок вдавливают поршни внутрь цилиндра.

После установки новых тормозных колодок необходимо отрегулировать стояночную тормозную систему (см. тут).

Дополнение

На задней оси бюджетных автомобилей до сих пор широко используются барабанные тормоза. Причина – благодаря большой рабочей поверхности они отличаются высокой износостойкостью, также они лучше защищены от грязи. При спокойной езде срок службы барабанных тормозов достаточно велик. Однако эффективность у них существенно ниже, чем у дисковых тормозов, особенно это заметно при эксплуатации автомобиля с полной нагрузкой. Также у автомобилей с задними барабанными тормозами передние дисковые изнашиваются быстрее, поскольку на них приходится большая нагрузка. Вообще, если раньше передние тормозные колодки изнашивались значительно быстрее задних, то сегодня наблюдается обратная ситуация: на автомобилях, оснащенных системой стабилизации ESP, задние колодки нередко служат даже меньше, чем передние.

В значительной степени эффективность тормозной системы зависит от типа фрикционных материалов, которые применяются при изготовлении тормозных колодок. В настоящие время распространены два основных типа.

Как существуют разные школы автомобилестроения, так и требования к тормозным колодкам в разных странах отличаются. Плюс свою лепту вносят экологи, вводя запреты на тс или иные материалы, зачастую необоснованные. Так, сначала в опалу попал асбест, в результате отказа от него ресурс тормозных колодок значительно снизился, затем настал черед меди. В странах Западной Европы прежде всего ценится высокая эффективность торможения, в том числе и в экстремальных условиях.

В Северной Америке и Азии повышенное внимание уделяется комфорту, долговечности и экологичности. В европейских странах широко распространены фрикционные материалы с низким содержанием стали (Low Steel). Преимущества у данного типа следующие: высокая температурная и скоростная стабильность, хорошая информативность педали тормоза, очень высокая прочность, колодки хорошо очищают тормозной диск от ржавчины, низкая себестоимость. Недостатки: ограниченный срок службы, повышенный износ тормозных дисков, при работе выделяется большое количество тормозной пыли, из-за чего их очень не любят экологи.

В настоящее время в азиатских странах и Северной Америке получили широкое распространение тормозные колодки, выполненные из органического фрикционного материала, так называемого NAO, стальное волокно в них отсутствует. Основные преимущества: низкий уровень шума, высокая долговечность колодок и диска, материал не способствует образованию разнотолщинности тормозного диска, очень низкий уровень пыли. До недавнего времени у них был один существенный недостаток – высокая цена, однако в последнее время в связи с увеличением объема производства таких тормозных колодок их себестоимость удалось существенно снизить, и сейчас они сопоставимы по цене с колодками типа Low Steel. Еще один недостаток – колодки из органического фрикционного материала хуже выдерживают циклы горячего торможения, также они плохо очищают тормозной диск от ржавчины.

В России распространены оба типа тормозных колодок, японские и корейские автопроизводители предпочитают колодки типа NAO, европейские – Low Steel.

Читать еще:  Работа гидрокомпенсаторов ваз 2112

В каком направлении будут дальше развиваться тормозные системы, сказать сложно. Похоже, экология становится не менее приоритетной, чем безопасность. По крайней мере на автомобилях массового сегмента эффективность тормозных систем в ближайшее время вряд ли удастся существенно повысить. А вопросы безопасности будут решать путем введения различных электронных ограничителей и ассистентов водителя. Для перспективных электромобилей разрабатываются тормозные диски из алюминиевых сплавов. Скорее всего, они не смогут работать столь эффективно, как чугунные или композитные, но зато значительно легче. Однако на вторичном рынке обычные дисковые и барабанные тормоза еще долго будут доминировать.

Смена тормозных колодок на ВАЗ Нива 21214

Отечественный внедорожник считается одним из лучших в своем ценовом сегменте. Практически любой владелец Нивы может ее собрать и разобрать самостоятельно. Это происходит от того, что при активной нагрузке на бездорожье многие узлы нужно регулярно менять или обновлять. Одними из таких проблемных зон стали тормозные колодки.

Как определить проблемы с тормозами

Никто не будет спорить, что исправная тормозная система – это гарантия безопасности. С исправными тормозами можно компенсировать поломку любого узла в движении. Поэтому регулярный мониторинг этих узлов – это обязательная процедура. Замена тормозных колодок на Ниве 21214 происходит в случае:

  • увеличение при нажатии педали пути торможения;
  • уход автомобиля от прямой при торможении;
  • посторонние звуки при работе тормозов;
  • перегрев, дефекты на элементах тормозной системы;
  • длинный ход рычага ручного тормоза и/или педали;
  • изменение усилия при нажатии на педаль;
  • самостоятельное срабатывание тормозов;
  • не срабатывание ручного тормоза на уклонах;
  • стирание тормозных колодок менее 1,5 мм.

Замена узлов не представляет собой проблемы даже для новичков в ремонте собственного автомобиля. Главное четко следовать инструкции и проверить новую систему после сборки, чтобы исключить возможные проблемы при движении.

Замена передних колодок

Логично, что для замены лучше подбирать оригинальные детали или, получившие официальное одобрение от производителя. Для дальнейшего процесса следует вывесить колесо и качественно зафиксировать автомобиль. Порядок выполнения замены:Снять колесо.

  1. Вынуть шплинт прижимного элемента нижней оси.
  2. Частично выколотить ось и после достать ее пассатижами, удерживая рычаг.
  3. Снять рычаг.
  4. Вынуть обе пружины, чтобы они не потерялись в процессе.
  5. Снять тормозной суппорт с помощью отвертки.
  6. Вынуть колодки из направляющей.

Перед установкой новых деталей следует максимально вдавить поршни в цилиндры. Выполняется это лопаткой для монтажа, пассатижами или разводным ключом. После узел собирается в обратной последовательности. Чтобы просто установить ось прижимного рычага, ее рекомендуют слегка заточить в форме гвоздя и смазать графитовой смазкой.

Замена задних колодок

Важно понимать, что при замене этих деталей меняют весь комплект, все четыре элемента. Если поставить только один новый узел, то при торможении автомобиль может уводить в сторону от прямой. После вывешивания и съема колеса далее действуют по следующей схеме:

  1. Ослабить трос привода ручного тормоза.
  2. Обстучать болты крепления тормозного барабана к полуоси.
  3. С помощью шестигранной инструментальной головки отвернуть болты.
  4. Последние два крепежных элемента откручивают головкой на 12.
  5. Сам барабан снимается закручиванием двух болтов в резьбовые отверстия. Они упрутся во фланец. Если барабан не поддается до конца, то его выстукивают в торец через деревянный брус. Удары нужно производить равномерно с прокручиванием детали.
  6. Демонтировать сами колодки. Один из способов – снять опорные стойки, отвести нижний элемент и вывести нижний упор. После вывести верхние упоры из прорезей, снять нижнюю стягивающую пружину, вытащить колодки из-за полуоси (делать это нужно аккуратно, чтобы не повредить пыльники цилиндра).
  7. Вывести рычаг ручного колодочного привода из заднего ручного тормоза.
  8. Снять колодки с верхней пружиной и планкой распора.
  9. Растянуть и снять верхнюю пружину.
  10. Расшлинтовать ось рычага ручного привода тормозных колодок и снять его.

Полезное видео


При монтаже новых деталей также вдавливают поршни внутрь. После настроить стояночный тормоз и проверить на малом ходу правильность работы новых узлов.
