Замена термостата ваз калина

Замена термостата на Калине

Термостат – это один из важнейших элементов системы охлаждения двигателя внутреннего сгорания. Он предназначен для регулирования направления движения охлаждающей жидкости (ОЖ) в зависимости от степени ее нагревания.

При запуске холодного мотора исправный термостат закрыт, что заставляет ОЖ двигаться по малому кругу, не проходя через радиатор охлаждения. Это нужно для того, чтобы двигатель быстрее нагрелся.

Когда температура ОЖ достигнет 85-90 градусов, клапан термостата откроется, и антифриз или тосол поступят в радиатор для охлаждения.

Неисправности термостата

Конструкция термостата состоит из корпуса с патрубками и чувствительного элемента с клапаном, который собственно, и перекрывает трубопровод. Сам корпус выходит из строя крайне редко, и лишь по причине механического повреждения.

Чаще всего ломается чувствительный элемент. Он представляет собой герметичный цилиндр, заполненный твердым веществом на восковой основе. В цилиндре имеется поршень со штоком. Нагреваясь, вещество плавится и расширяется, толкая поршень. Последний, выдвигается и закрывает клапан.

Самыми распространенными причинами выхода из строя термостата:

  • отложения продуктов коррозионных процессов на подвижных частях чувствительного элемента;
  • попадание в корпус термостата грязи, накипи или посторонних предметов;
  • некачественная охлаждающая жидкость;
  • нарушения в работе водяного насоса (помпы).

Одним из симптомов неисправного термостата является перегрев двигателя. Он свидетельствует о том, что ОЖ (охлаждающая жидкость) движется по малому кругу, не проходя через радиатор. Может случиться и наоборот, когда жидкость будет двигаться постоянно по большому кругу. В этом случае мотор будет очень долго прогреваться.

Способы проверки

Определить работоспособность термостата можно двумя способами. Первый способ подразумевает проверку без демонтажа. Для этого нужно запустить холодный двигатель, прогреть его до рабочей температуры (примерно 90 градусов), и потрогать нижний патрубок радиатора охлаждения.

Холодный нижний патрубок при такой температуре свидетельствует, что термостат по каким-то причинам не открылся. Если же он горячий – термостат работает в нормальном режиме.

Для более точной проверки нужно будет снять крышку термостата с чувствительным элементом. Поместите ее в металлическую емкость с чистой холодной водой, и поставьте ее греться на кухонную плиту. Когда температура воды достигнет 85-90 градусов, элемент должен сработать, выдвинув шток клапана вперед. Если этого не произошло – термостат неисправен.

Цена термостата

Примерная цена крышки термостата с чувствительным элементом в наших магазинах составляет 450 — 700 рублей. Выбирая запчасть, лучше отдать предпочтение фирменным ВАЗовским моделям. Каталожный номер термостата Лада Калина 1118-1306010.

Стоимость работ по замене этого узла колеблется в пределах 500-800 рублей.

Чтобы не переплачивать за работу, термостат можно заменить самому, но перед этим не забудьте его проверить описанным выше способом с нагреванием воды.

Замена

Необходимые средства и инструменты:

  • емкость с широким горлом объемом не менее 5 л;
  • рожковый или накидной ключ на 13;
  • шестигранный ключ на 5;
  • отвертка с крестовой битой;
  • чистая тряпка.

1.Установив автомобиль на эстакаде или на автомобильной «яме», поднимаем капот, отключаем минусовую клемму на аккумуляторе.

2.Открываем пробку заливной горловины на радиаторе и пробку на расширительном бачке.

3.Перебираемся под машину, находим на нижней части блока цилиндров сливную пробку в виде болта на 13. Подставив под нее емкость, откручиваем ее, и дожидаемся, пока стечет вся ОЖ. После этого закручиваем пробку.

4.Снимаем корпус воздушного фильтра.

5.Справа на головке блока находим термостат. Отверткой ослабляем хомуты патрубков термостата. Снимаем все шланги. Тряпкой удаляем остатки охлаждающей жидкости.

6.Шестигранником на 5 откручиваем три винта крепления крышки термостата.

7.Снимаем нерабочий термостат.

8.Проверяем целостность резинового уплотнителя. Если на нем есть следы повреждения, меняем его на новый.

9.Устанавливаем новый термостат. Подключаем шланги и зажимаем хомуты их креплений, предварительно смазав герметиком стыки шлангов.

10.Заливаем охлаждающую жидкость.

Теперь проверяем, все ли правильно мы сделали, и как работает новый термостат. Запускаем двигатель, даем ему нагреться до рабочей температуры. Касаемся нижнего патрубка, определяя его температуру. Если он горячий, значит, термостат работает, как ему и положено.

Не забудьте проверить герметичность соединения патрубков и корпуса термостата.

Замена термостата на калине

Добро пожаловать!
Термостат – благодаря нему, когда охлаждающая жидкость нагревается до рабочей температуры, она выходит на большой круг и тем самым двигатель намного лучше прогревается, вы наверное уже замечали что когда двигатель прогрет, охлаждающей жидкости в расширительном бачке становится гораздо меньше чем в том случае, когда двигатель ещё не прогрет и холодный (Это и говорит о том что термостат работает и жидкость циркулирует нормально и выходит на большой круг, когда это требуется) но термостат как и любой другой элемент в двигателе, время от времени приходит в негодность и если он будет сломан, то либо двигатель вообще кой как будет греться, либо же перегреваться и охлаждаться лишь одним вентилятором, в любом случае термостат для двигателя это необходимая вещь и при выходе его из строя, рекомендуем как можно быстрее его поменять на новый.

Читать еще:  Замена торпеды ваз 2110 на евро

Примечание!
Для замены термостата на новый, из инструментов понадобятся: Маленький шестигранный ключ размером «на 5», а так же небольшая отвертка с крестообразным лезвием!

Краткое содержание:

Где находится термостат?
Если говорить об термостате который идёт в сборе, то его местонахождение на фотографии ниже показано красной стрелкой, к нему ещё подсоединяются шланги, пара из шлангов тоже указаны как вы видите стрелками, кроме этого чтобы вам легче было искать данный агрегат в двигателе автомобиля, мы зелёной стрелкой ещё указали месторасположение корпуса воздушного фильтра и поэтому когда найдёте корпус, то сразу и термостат увидите.

Примечание!
Что касаемо самого термостата, замена которого и объясняется в этой статье, то он находится в корпусе (Корпус на фото выше красной стрелкой указан), поэтому корпус придётся снять и вынуть из него сам термостат, который кстати для наглядности, на фотографии ниже показан (Его человек в руке держит)!

Когда нужно менять термостат?
В термостате присутствует клапан, который и должен открываться в нужный момент (Примерно при 85-90 жидкость на большой круг должна будет выходить), он может и сломаться, но сломаться он может в совершенно разных положениях (В открытом положении он может сломаться, а так же в закрытом, в большинстве случае он в закрытом положении выходит из строя, в связи с чем машина перегреваться начинает, потому что жидкость не может выйти на большой круг), проверить же работает термостат или же нет очень легко, когда машина нагреется, потрогайте нижний патрубок радиатора (Указан стрелкой на схеме ниже), если термостат вышел из строя, то при рабочей температуре двигателя этот патрубок должен быть холодный (То есть жидкость не пускается на большой круг), если ваш автомобиль наоборот слишком долго греется и не перегревается вообще, то в этом случае, шланг должен быть постоянно теплый и в нём должна будет ощущаться циркуляция охлаждающей жидкости на холодном двигателе (А такого быть не должно), на снятом термостате его проверить будет ещё легче, как это сделать, вы узнаете по мере прочтения данной инструкции по ремонту.

Примечание!
Машина не только может перегреваться из-за вышедшего из строя термостата, это так же может произойти из-за неправильного заливания охлаждающей жидкости, в связи этим, образуются воздушные пробки из-за которых двигатель сильно греться будет, о том как удалить воздушные пробки из системы охлаждения, читайте в статье: «Воздушные пробки на ВАЗ 2110», не смотрите на заголовок и что статья написана про автомобили именно десятого семейства, на самом деле все двигателя у машин АвтоВАЗа очень схожи между собой (Кроме 16 клапанных движков, на них головка блока цилиндров существенно подверглась замене) и поэтому что на десятке, что на калине, воздушная пробка убирается одинаково!

Как заменить термостат на ВАЗ 1117-ВАЗ 1119?

Снятие:
1) Сперва охлаждающую жидкость слить из радиатора будет нужно, но только есть одна небольшая загвоздка, если вы не помните марку жидкости которая залита в двигатель вашего автомобиля, или если вы просто хотите поменять жидкость на новую, то сливать её не только из радиатора придётся, но и из блока цилиндров (Более подробно о том как слить жидкость, читайте в статье: «Замена охлаждающей жидкости на автомобиле»), если вы помните марку и жидкость сливать полностью не намерены, то в этом случае её только из радиатора слейте полностью и всё, частично слив жидкость, не затрагивая при этом сливную пробку на блоке цилиндров, термостат тоже поменять удастся.

2) Когда жидкость из радиатора сольётся, закрутите пробку на своё место и переходите к отсоединению двух патрубков, которые к крышке термостата крепятся (Они на хомутах крепятся, винты крепления хомутов для наглядности указаны красными стрелками), затем шестигранным ключом «на 5», открутите три шестигранных болта крепления крышки термостата и после чего её снимите (см. маленькое фото).

Примечание!
Когда крышка отсоединятся от корпуса будет, между ней и корпусом вы найдёте резиновое уплотнительное кольцо, так вот его не потеряйте и проверьте состояние, если оно будет деформировано, изорвано или как то ещё повреждено, то в таком случае смените данное кольцо на новое!

3) И в завершение, выньте термостат из крышки, для этого нажмите на фиксирующую платину термостата с двух сторон (Места где нажать нужно, указаны стрелками, лучше всего для этой операции, тонкие плоскогубцы использовать) и тем самым её утопите, после чего поверните термостат в любую сторону и тем самым он выведется из зацепления с пазами и его можно будет очень легко, вынуть из крышки и заменить на новый.

Установка:
Перед установкой, если захотите проверить работоспособность новой детали (Бывает бракованные термостаты попадаются и чтобы после установки не снимать его повторно и не бежать в автомагазин, рекомендуем сразу проверить термостат на исправность) поставьте холодную воду на плиту (Желательно поставить в глубокой но по размеру маленькой кастрюльки, чтобы туда термостат поместился и вода быстро нагрелась) и положите в неё специальный градусник, чтобы понять можно было какая температура у воды или можно мульти-метр использовать (Некоторые мульти-метры имеют функцию проверки температуры воды), дождитесь пока температура воды станет 78-80 °C, как только температура дошла до этой отметки, опустите в неё термостат и ждите пока шток у термостата (Указан стрелкой) не начнёт выдвигаться (В нормально работающем термостате, шток должен будет выдвигаться при температуре 87±2 °С, если он при этой температуре не выходит, то термостат подлежит своей замене).

Читать еще:  Задняя подвеска багги из ваз 2108

Примечание!
Пока вода будет нагреваться, рекомендуем её помешивать, тем самым она быстрее разогреется, после всех проделанных операций, установите новый термостат в крышку а крышку на своё место, всё делается в обратном порядке снятию и только охлаждающую жидкость в систему залить не забудьте, а когда машина будет заведена, прогрейте её до рабочей температуры, тем самым удалив все оставшиеся воздушные пробки в системе охлаждения и проверив работу нового термостата и кстати, пока автомобиль прогреваться будет, проверьте все ли шланги плотно подсоединены и не откуда не льётся ли охлаждающая жидкость!

Дополнительный видео-ролик:
Просмотрите небольшой видео-ролик чуть ниже, в котором кратко объясняется как можно произвести замену термостата на таком автомобиле как Лада Калина.

Самостоятельная замена термостата Лада Калина пошаговая инструкция

Для тех кто не знает, что такое термостат и как он устроен — немного теории.

Главной функцией термостата является контроль температуры ОЖ и недопущение перегрева двигателя. Регулируется температура посредством клапана установленного в системе охлаждения, он автоматически открывается когда температура выше чем нужно и наоборот — закрывается в случае если охлаждающая жидкость слишком холодная. Второе нужно для того, чтобы сократить время прогрева мотора в холодное время. ОЖ может двигаться по «малому» или «большому» кругу. Для более быстрого прогрева двигателя термостат перекрывает большой круг и охлаждающая жидкость идет по малому кругу, когда температура ОЖ достигает отметки 85 °С клапан термостата начинает открываться при 100 °С он открыт полностью.

Работает термостат исключительно под воздействием законов физики, он полностью механичен. Открытие клапана происходит благодаря твердому термочувствительному элементу, который плавится от нагревания, открывая заслонку для свободного движения охлаждающей жидкости большому кругу.

Как распознать неисправный термостат?

  • Длительный прогрев двигателя.
  • Безосновательное повышение температуры охлаждающей жидкости, или перегрев двигателя.

Последнее — самое страшное, что может случиться с вами и двигателем вашего автомобиля. Для вас — это существенные растраты, большие проблемы и бесцельно потраченное время. Для двигателя — снижение мощности, проблемы в работе и неизбежный капремонт.

Теперь давайте поговорим о том, как заменить термостат в случае его выхода из строя. В качестве подопытного выступит популярная ВАЗовская модель — Лада Калина.

Замена термостата Лада Калина — необходимый инструментарий:

  1. Набор отверток;
  2. Два торцевые ключа на «12″, «13″;
  3. Силиконовый герметик;
  4. Емкость для слива старой ОЖ примерно (5 л);
  5. 1-2 часа свободного времени;
  6. Термостат Лада Калина.

Самостоятельная замена термостата ВАЗ 1118 (Лада Калина) — детальная инструкция

1. Первым делом слейте охлаждающую жидкость.

2. После этого нужно снять воздушный фильтр, для этого сделайте следующее:

  • а. Со стороны моторного отсека выкрутите два верхних болта и гайку. Все детали сложите в одно место, это позволит вам не потерять их в процессе выполнения замены термостата.
  • б. Теперь снимите с клапана рециркуляции, разъем расположенный на корпусе фильтра.
  • в. Снимите клапан, потянув его вверх. Отведите его вместе с трубками немного в сторону, чтобы не мешал вам работать.
  • г. Нужно снять разъем с воздушного датчика, после, ослабив хомут, снимите воздушный шланг.

  • д. Слегка расшатывая и проворачивая, извлеките корпус воздушного фильтра наружу.

3. Следующим шагом будет снятие четырех шлангов, для этого немного отпустите хомуты, используйте торцовый на «8» и отвертку. Если система хорошо прокачана, то много ОЖ вылиться не должно.

4. Ключом на «12» необходимо открутить верхнюю гайку термостата, для того, чтобы снять массовый провод.

5. Открутите шпильку и гайку на термостате, используя ключ на «13». Слегка расшатывая, снимите термостат. Иногда для этого приходится применять отвертку или другое приспособление, это объясняется тем, что за годы эксплуатации термостат порядком «прикипает» к своему посадочному гнезду.

6. Перед тем как установить термостат Лада Калина подготовьте посадочное, для этого очистите его от пыли и грязи, а также остатков старой прокладки.

7. Нанесите тонкий слой герметика толщиной 1–1.5 мм, если герметика у вас нет можете использовать специальную бумажную прокладку.

8. Замена термостата Лада Калина возможна лишь тогда, когда поверхность подготовлена надлежащим образом, а нанесенный герметик успел кристаллизоваться. Дайте герметику 5 – 10 минут и начинайте установку термостата.

Читайте также:

9. Установка термостата Калина производится в обратной последовательности. Установите новый термостат, и не забудьте о температурном датчике, его нужно снять со старого термостата.

10. Прикрутите массовый провод обратно на верхнюю шпильку крепления.

11. Осталось подключить шланги и залить охлаждающую жидкость в систему охлаждения. Помните о «воздушных пробках», которые обязательно нужно удалять.

12. По окончанию сборки проверьте герметичность всех соединений, для этого необходимо завести мотор. Не спеша, внимательно осмотрите все соединения и убедитесь, что на них нет подтеканий. При необходимости подтяните хомуты.

После того как замена термостата произведена, все вышеописанные симптомы и признаки неисправности термостата должны исчезнуть. Убедитесь в правильной работе термостата, для этого нужно выехать на дорогу и обратить внимание на температуру ОЖ, она должна быть в пределах на 90 °С.

Читать еще:  Ваз 2110 богдан кондиционер

К вашему вниманию видео замена термостата Лада Калина своими руками:

Замена термостата на Lada Kalina

Добрый день, в этой статье я поделюсь личным опытом замены термостата на автомобиле Lada Kalina. Необходимость замены термостата возникает в случае недогрева или перегрева двигателя.

Первый вызывает повышенный расход топлива, снижение мощности двигателя, медленный прогрев салона и снижение ресурса катализатора отработанных газов.

Второй грозит разрушением двигателя. В моем случае был недогрев, температура редко поднималась выше 70 градусов, то есть клапан был открыт и охлаждающая жидкость постоянно циркулировала через радиатор.

Запчасти для замены термостата в Калине

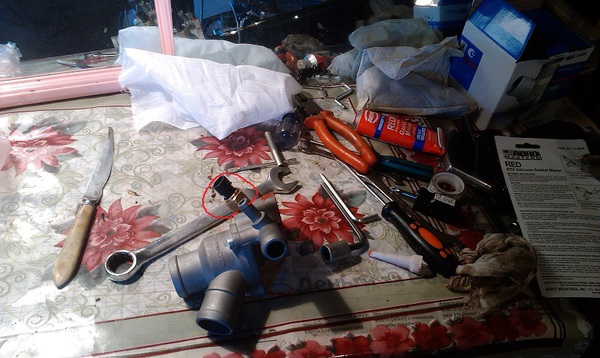

Итак, что понадобится для работы:

— собственно новый термостат, желательно предварительно проверенный на срабатывание кипятком, чтобы не делать всю работу заново, в случае приобретения брака;

— 1 литр охлаждающей жидкости той же марки, что залита в систему; см. здесь

— пустая чистая емкость не менее 5 литров;

— силиконовый герметик; например, такой

— набор слесарного инструмента — отвертки, пассатижи, торцевой ключ — внутренний шестигранник «на 5».

— желание, минимальные слесарные навыки и пара часов свободного времени.

Очень желательно предварительно вымыть двигатель. Работать не обязательно в гараже, яма не понадобится и под машину лазить не придется. Итак, начнем.

Как поменять термостат — пошаговая инструкция

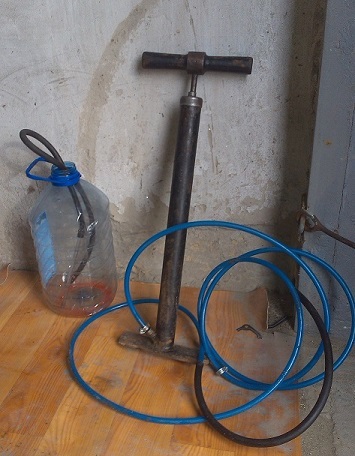

Для начала нужно сделать приспособление для прокачки системы охлаждения, примерно такое, как на фотографии ниже. Вместо ручного насоса можно использовать современный электрический компрессор.

Длинный шланг — не менее 1,5 метров нужен для удобства, чтобы насос не пришлось держать в руках во время прокачки. Шланг электрического компрессора наращивать не нужно. Внутренний диаметр шланга должен обеспечивать тугую посадку на верхний штуцер расширительного бачка. Закрепить шланг можно стальными хомутами подходящего диаметра, но это не обязательно, давление невысокое, и шланг держится и без них.

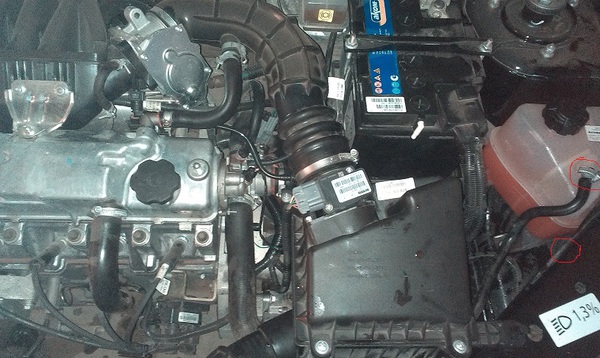

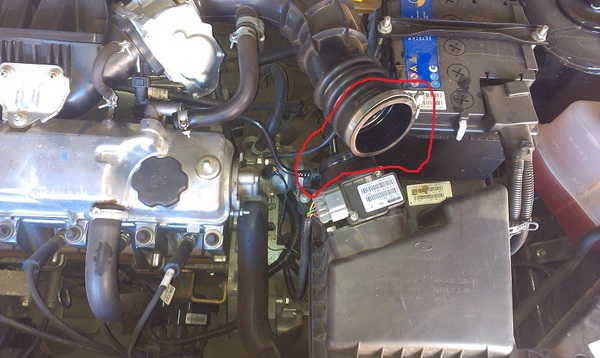

1 Разборку начинаем со снятия воздухозаборного рукава, именуемого в народе «хоботом». Нужно ослабить хомут, отвернув винт на несколько оборотов, и покручивая рукав, стянуть его с приемного патрубка фильтра.

Затем нужно снять корпус фильтра. Фильтр крепится на 3-х защелках, для снятия нужно наклонить резиновую вставку в сторону от паза и потянуть вверх кронштейн. Начать нужно со стороны аккумулятора, затем наклонить на себя корпус фильтра и поднять вверх.

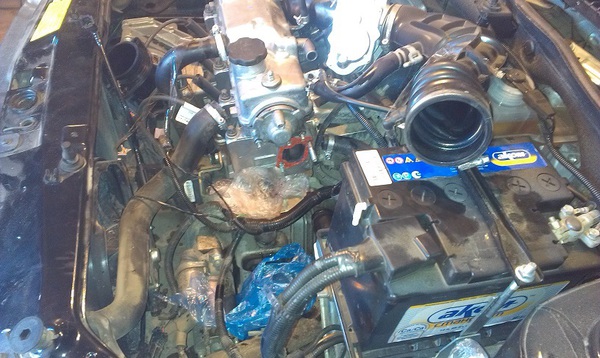

Далее нужно отстыковать разъемы 2-х датчиков, отвести в сторону и закрепить скотчем кабели. Чтобы не залить разъемы их следует закрыть полиэтиленовым пакетом. Теперь можно удалить охлаждающую жидкость.

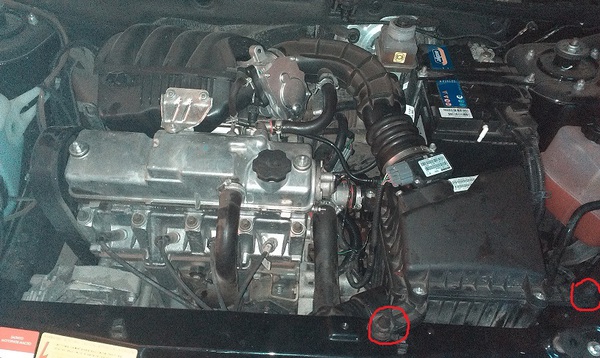

Для этого отсоединяем верхний шланг от расширительного бачка и подсоединяем к нему шланг от насоса. Нижний шланг опускаем в емкость, заполненную охлаждающей жидкостью. Так как пробка бачка является двусторонним сбросным клапаном, то для исключения выхода воздуха, ее нужно снять, накрыть отверстие тонким полиэтиленовым пакетом, и завернуть обратно.

2 Начинаем качать или включаем компрессор. Жидкость будет выдавливаться из системы в емкость. Это произойдет быстро: за пару минут заполнится примерно половина 5-литровой емкости. Закончить нужно, когда из шланга пойдет воздух. Теперь снимаем все шланги с термостата, предварительно ослабив хомуты. Снимаем термостат, отвернув 2 гайки крепления ключом на 13. Обезжирив посадочную поверхность тряпкой, смоченной бензином или ацетоном, наносим герметик тонким слоем — 1. 1,5 мм. Перед сборкой герметик должен успеть кристаллизоваться в течении 10-12минут. Устанавливаем новый термостат на место и затягиваем 2 гайки, до упора. Сильно затягивать нельзя, это нужно сделать позже. Теперь нужно переставить датчик температуры со старого термостата на новый, не забыв про медную шайбу. Понадобится ключ «на 19». Сделать это можно и заранее. Крепим шланги термостата на место, датчики, блок воздушного фильтра и «хобот». Дополнительное уплотнение соединения штуцеров со шлангами герметиком не повредит, тем более что так делают на заводе. Приступаем к заправке системы охлаждения жидкостью. Заполняем бачок жидкостью из нашей емкости до максимальной отметки. Шланг возвращаем в емкость, он должен быть опущен в жидкость. Начинаем прокачку системы для избавления от воздушных пробок. По мере падения уровня подливаем жидкость в бачок. Нельзя допустить падения уровня ниже нескольких сантиметров от дна, так как иначе воздух опять попадет в систему. Прогнать жидкость придется несколько раз. Признаком нормальной прокачки является отсутствие пузырей.

3 Подсоединяем шланги расширительного бачка на место и убираем пакет из под крышки. Все, работа выполнена.

Если есть время, то лучше отложить запуск двигателя на следующий день. Герметик полностью кристаллизуется через 12-24 часа. На следующий день подтягиваем все соединения и приступаем к пуску. Если все сделали правильно, то утечек жидкости не будет.

Даем двигателю прогреться до рабочей температуры. После прогрева нужно отвернуть пробку и выпустить воздух, который возможно остался в радиаторе отопителя. Сделать это мне пришлось несколько раз. Температура двигателя вначале гуляла в диапазоне 90 -110 градусов, постепенно снижая размах колебаний. Через пару дней воздушные пузыри вышли из системы и показания термометра стабилизировались на 90 градусах.

Новый термостат отлично стабилизирует температуру. Кстати, после замены термостата я обнулил показания расхода топлива — 9,7 л/100 км. После первой поездки на работу и домой выяснилось, что расход топлива упал до 8,5 литров на сто километров в городском режиме в ноябре месяце !
