Замена ремня грм шевроле авео f14d4

Проблемы и надежность Chevrolet Aveo 1.4 (F14D4)

Двигатель F14D4 выпускался в Корее, но в его основе лежит созданный инженерами Opel 1,4-литровый двигатель. Это не полный аналог немецкого двигателя, а его упрощенная и удешевленная версия для бюджетных автомобилей. Аналогичных или взаимозаменяемых деталей у корейского и немецкого мотора не много.

Вообще первый образец двигателя объемом 1,4-литра для корейских Chevrolet появился в 2002 году. Это мотор F14D3. В 2008 году мотор обновили – таким образом, появилась модификация F14D4. Этот агрегат развивает 101 л.с. против 94 у предшественника.

Прибавку в мощности обеспечили фазовращатели, появившиеся на обоих распредвалах. Также модернизированный двигатель получил электронную дроссельную заслонку. А вот гидрокомпенсаторов после модернизации не стало. Степень сжатия подросла на 1 единицу (с 9,5 до 10,5).

Этот двигатель довольно надежен, но его обслуживание вызывает определенные хлопоты. Хотя его предшественник многих удивил неожиданной кончиной из-за встречи поршней и клапанов.

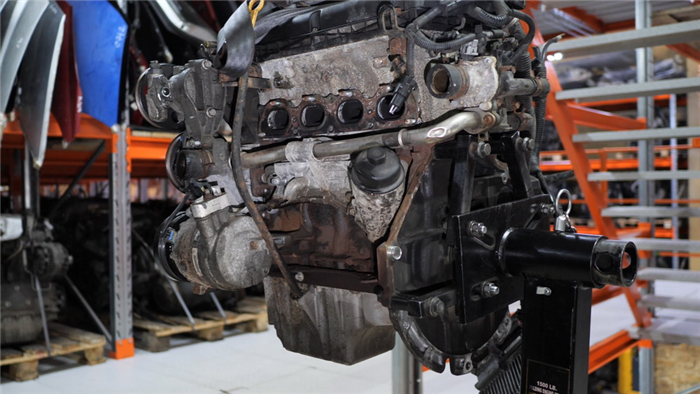

На нашем YouTube-канале вы можете посмотреть разборку двигателя 1.4, снятого с Chevrolet Aveo.

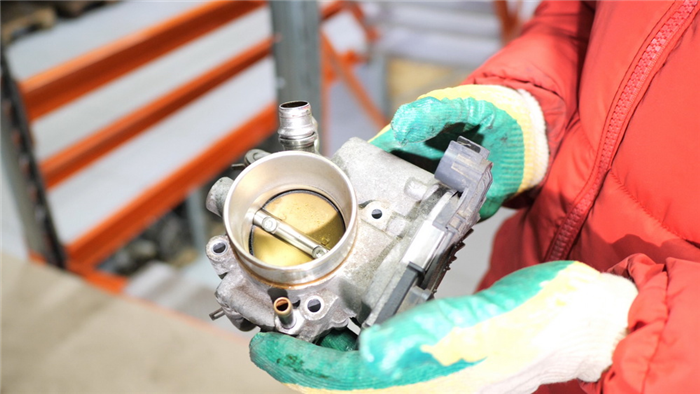

Дроссельная заслонка

Электронная дроссельная заслонка выходит из строя по причине перетирания графитовой дорожки потенциометра или загибания усика-контакта. В этом случае возникает ошибка, указывающая на несоответствие показаний датчиков заслонки: датчик тут двойной. Иногда в решении проблемы помогает вскрытие крышки датчика-потенциометра и отгибание усика. Если будут обнаружены протертые дорожки потенциометра, то придется менять заслонку целиком.

Также виновником ошибок по дроссельной заслонке могут быть разъемы на ней и на блоке управления двигателем. На них попадает грязь и влага, что приводит к неисправностям и сбоям.

Крышка расширительного бачка охлаждающей жидкости

Распространенная проблема, связанная с двигателем F14D4 – неисправность клапана в крышке расширительного бачка охлаждающей жидкости. При неисправности двигатель начинает «кипеть» без признаков повышения температуры. Разумеется, это связано с избыточным давлением в контуре охлаждения. Во многих случаях избыточное давление приводит к растрескиванию самого бачка.

А ведь для решения или предотвращения этой неприятности достаточно поменять крышку бачка. Клапан в крышке «залипает» с регулярностью один раз в 4-5 лет.

Фазорегуляторы

Двигатель F14D4 познакомил владельцев Aveo с так называемым «дизелением»: это когда бензиновый двигатель начинает тарахтеть как старый дизель. Обычно такой цокот раздается в первые секунды после запуска двигателя. Разумеется, дело в фазорегуляторах, встроенных в шестерни распредвалов, или в клапанах, управляющих ими. Это именно они цокают и гремят из-за недостатка в поступающем в них масла.

Первые два года выпуска на двигатель F14D4 устанавливали дефектные фазовращатели, которые выходили из строя в течение 10 000 – 30 000 км. Фазовращатели меняли по гарантии целиком. Новые исправные шестерни двигателя F14D4 имеют следующие номера: на впускном распредвале 55567049, а на выпускном – или 55567048. Кстати, дефектные фазовращатели достались также двигателям GM F16D4 и F18D4, а также аналогичным агрегатам Opel Z16XER, Z18XER (номера исправных фазовращателей следующие: 5636632, 5636631). Их приходилось менять в сборе с управляющими клапанами.

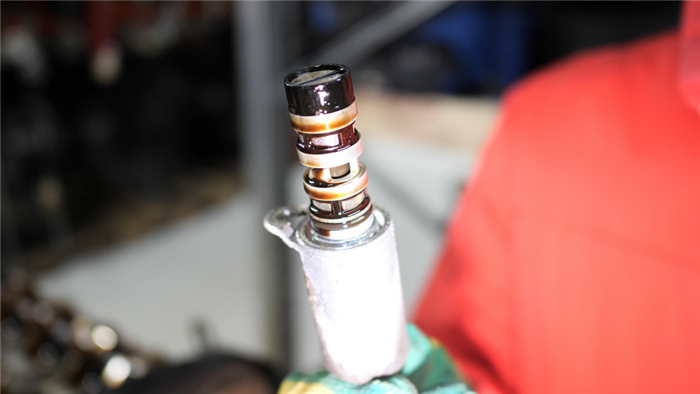

Клапаны фазорегуляторов

Срок службы клапанов сильно зависит от качества и чистоты моторного масла. Их работа нарушается при засорении встроенных в них фильтрующих сеток. Опять же, в большинстве случаев восстановить работу клапанов фазорегуляторов можно их промывкой в растворителе. Если промывка не помогает, то придется покупать и ставить новые клапаны (55567050 или 1235299).

При неисправностях, связанных с работой фазорегуляторов, возникают ошибки по синхронизации и положению распредвалов.

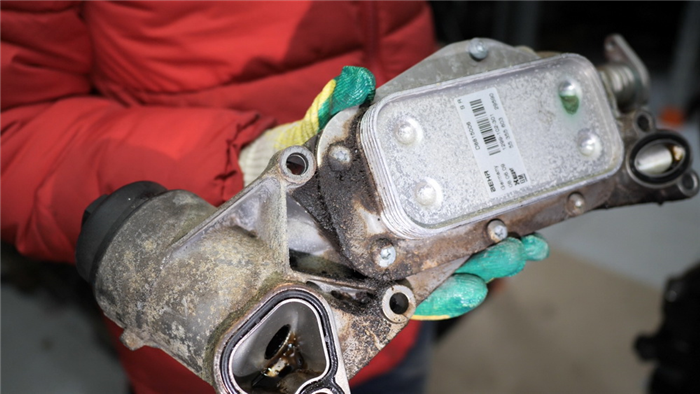

Масляный теплообменник

На двигателе F14D4 появился масляный теплообменник, на предшественнике его не было. Тут ситуация стандартная: нередко пробивает уплотнительную прокладку или колечко, из-за чего антифриз может примешиваться к моторному маслу или наоборот. В теплообменнике около 9 различных резиновых уплотнений, которые надо менять комплектом.

Электронный термостат

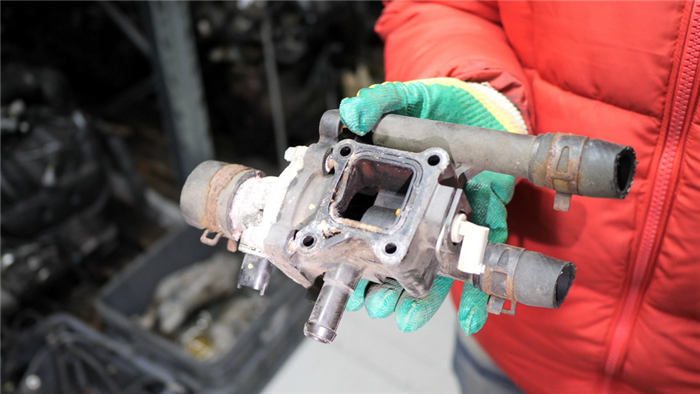

Двигателю F14D4 достался термостат с электронным управлением. С виду это обычный термостат, только на нем есть электроразъем, а внутри находится управляющий нагревательный элемент. Термостат может начать чудить, из-за чего возникнет риск перегрева или наоборот двигатель будет прогреваться плохо. Новый термостат на двигатель F14D4 стоит порядка 50 у.е. А ходит он порядка 60 000 – 90 000 км.

По перед заменой стоит очистить контакты в разъеме. Не исключено, что чистка исправит ситуацию с его работоспособностью.

Двигатель F14D4 получился горячим: циркуляция антифриза по большому кругу начинается при температуре 105°С, а полностью термостат открывается при 120°С. Это обстоятельство сказывается на ресурсе масла и сроке службы резиновых уплотнений двигателя F14D4.

Читать еще:  Багажник на шевроле ниву своими руками чертежи

Модуль катушек зажигания

Катушки зажигания на двигателе F14D4 идут одним блоком, что характерно для моторов GM / Opel. Если из строя выходит одна катушка, то приходится менять весь блок. На неисправность модуля катушек указывают соответствующие ошибки.

В большинстве случаев неисправность и ошибка возникает из-за пробоя пластикового изолятора – на нем будут видны следы оплавления. На самом деле, можно просто восстановить изоляцию – удалить пластик в месте пробоя и восстановить изоляцию диэлектрическим полимером.

Ну а продлить срок службы модуля зажигания можно регулярной своевременной заменой свечей зажигания.

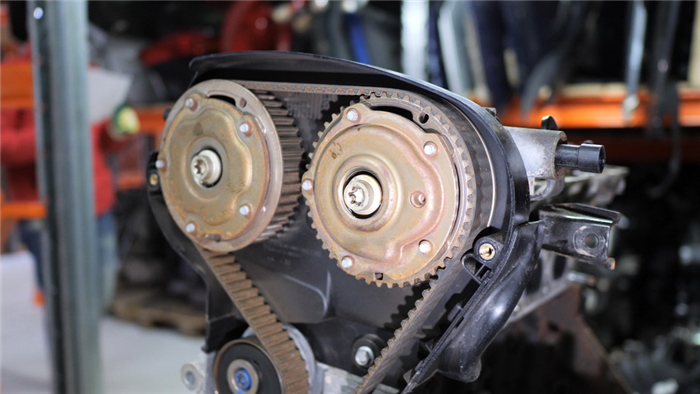

Ремень ГРМ

На моторе-предшественнике F14D3 ремень ГРМ был просто бедой. Его нужно менять с интервалом в 60 000 км, но на практике он рвался при вдвое меньших пробегах. Двигатель приходилось капиталить. На двигателе F14D4 ремень ходит несравнимо лучше, а менять его можно с интервалом в 160 тыс. км.

Ремень служит достаточно долго и не рвется в самый неподходящий момент.

Кстати, при замене ремня ГРМ неквалифицированных мастера могут напортачить: отломать лепесток импульсного кольца выпускного распредвала. Для его установки придется снимать распредвал и правильно устанавливать новое кольцо, для чего потребуется особая направляющая.

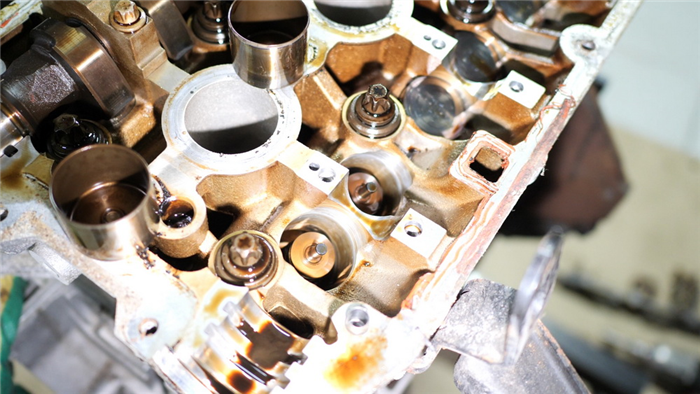

Привод клапанов

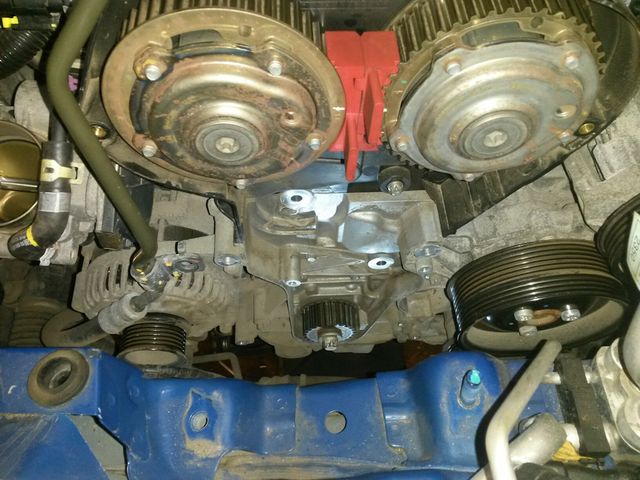

Если проблема с ресурсом ремня ГРМ на двигателе F14D4 отсутствует, то привод клапанов добавил свои хлопоты. Контролировать и при необходимости регулировать зазоры клапанов на этом двигателе нужно каждые 100 000 км. Проблема в том, что процесс регулировки весьма сложен. Нужно измерить существующие зазоры, снять распредвалы. Затем желательно промерить имеющиеся толкатели-стаканчики и вычислить размеры стаканчиков для регулировки. Стаканчики-толкатели недешевые, их тут 16 штук (по количеству клапанов). Устанавливать . И так часто бывает, что после установки распредвалов зазоры не попадают в допуски. И тогда подбор нужно начинать фактически с нуля.

Некорректные тепловые зазоры клапанов становятся причиной пропусков зажигания.

Блок цилиндров

Блок цилиндров двс Шевроле Лачетти, Шевроле Авео отлит чугуна, цилиндры расточены непосредственно в блоке. Рубашка охлаждения двигателя и масляные каналы выполнены в теле блока цилиндров.

Здесь по ссылке вы найдете актуальный перечень конкретных автомобилей Chevrolet на разборке и сможете заказать с них запчасти.

Процедура замены ремня ГРМ на Chevrolet Aveo 1,4 литра 16 клапанов с фото и видео

Старенький, побитый жизнью Chevrolet Aveo, под капотом DOHC 1.4 л, замена ремня ГРМ на 120 000 километрах пробега. Двигатель E-TEC II при обрыве ремня гнет все клапана. Поскольку автомобиль производится концерном General Motors, процедура замены будет очень похожа на Нексию. Единственная проблема в замене — это то что ремень натягивается помпой.

Для того что бы поменять ремень ГРМ на данной машине нам понадобится: огромное желание, две чашки кофе и специальный ключ на 41. Если с первыми двумя проблем нет, то специальный ключ надо либо заказать заранее (например, здесь, цена 700 рублей) или сделать самому. Мы раньше делали из метала толщиной примерно 2 мм, получалась не очень красиво, но как говорится «на безрыбье и рак рыба». Из материалов: ремень ГРМ, натяжной и обводной ролик и обязательно помпа. Помпу меняем однозначно. Поскольку, как только вы провернете старую помпу то при повторной натяжке она обязательно потечет.

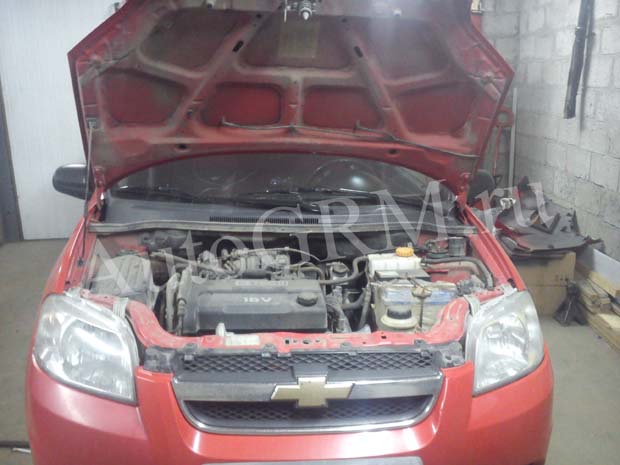

Начинаем работу с внешнего осмотра.

Двигатель E-TEC II.

Приступим

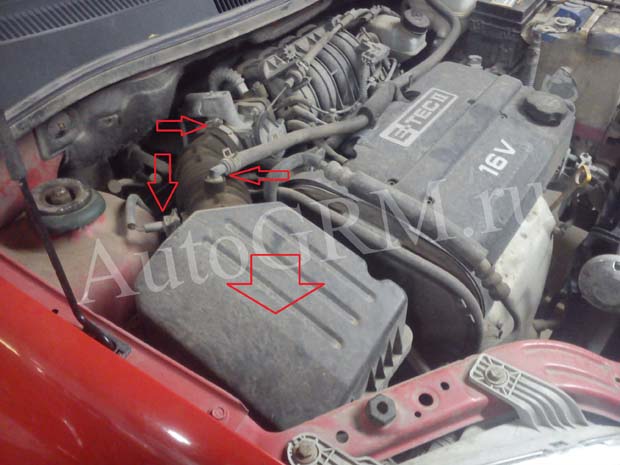

Для начала снимаем крышку воздушного фильтра и все мешающиеся патрубки.

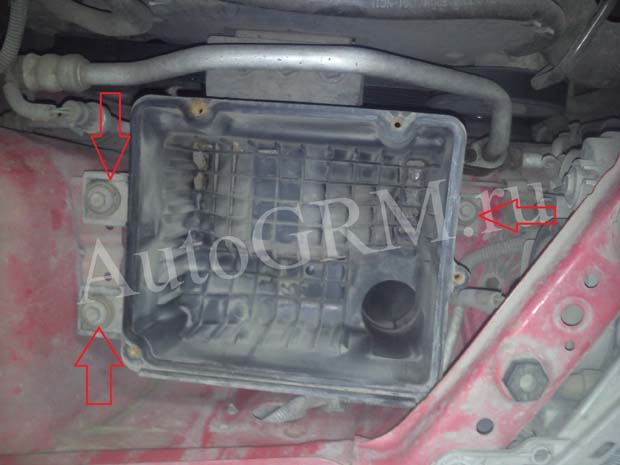

А так же корпус воздушного фильтра.

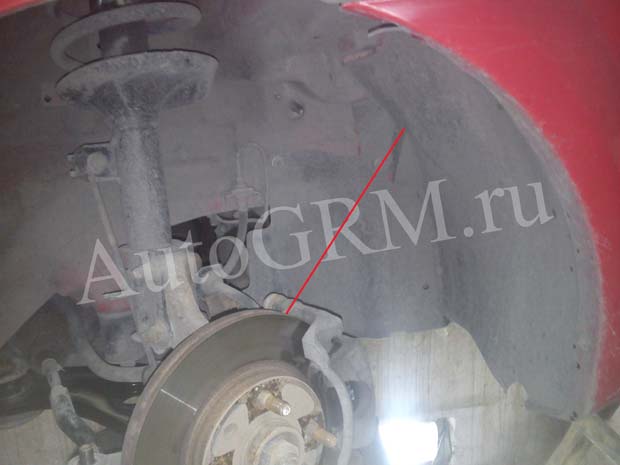

Снимаем переднее правое колесо, защиту двигателя, сливаем антифриз и поддамкрачиваем двигатель. Откручиваем правый брызговик, нам поможет головка на 10 и снимаем его.

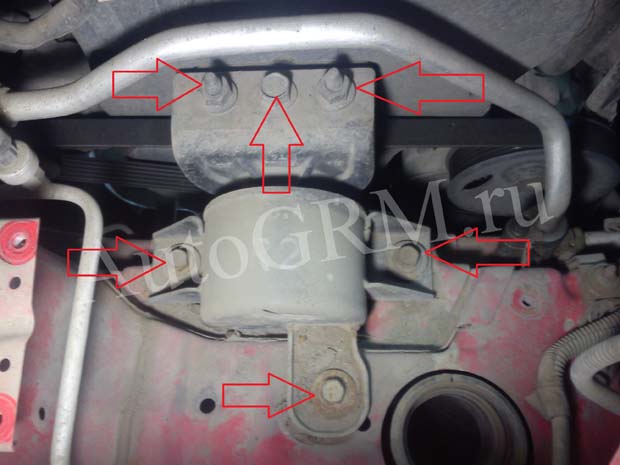

Снимаем правую опору двигателя. Для этого отворачиваем четыре болта и две гайки на 17.

Снимаем подушку и видим ремень навесных агрегатов и натяжной ролик.

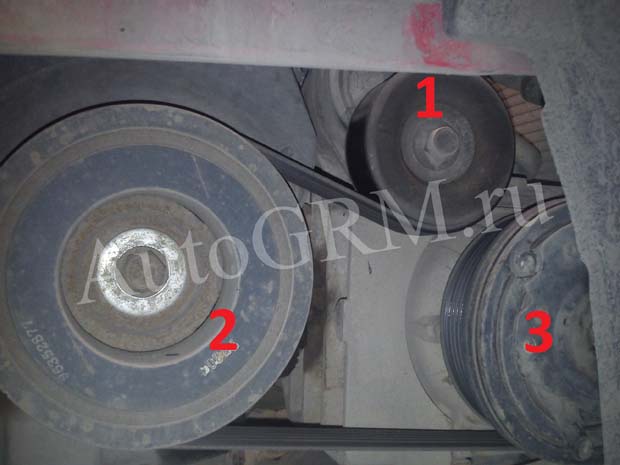

Вид из-под крыла.

1 – натяжной ролик.

2 – шкив коленвала.

3 – муфта компрессора кондиционера.

Ключом на 14, за болт натяжного ролика, проворачиваем по часовой стрелке до ослабления сервисного ремня и снимаем последний.

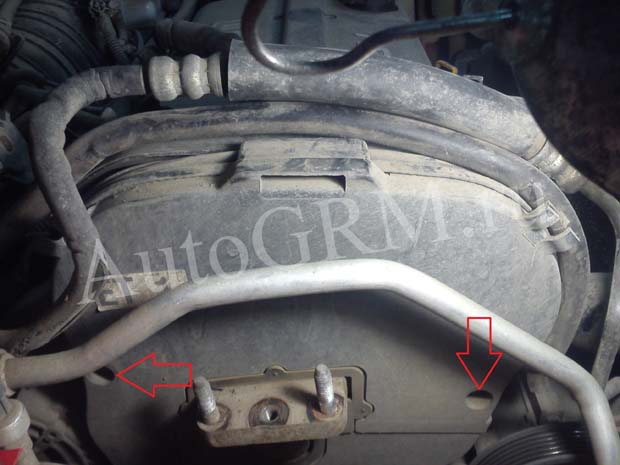

Снимаем верхнею защитную крышку ГРМ, для этого отворачиваем два болта на 10.

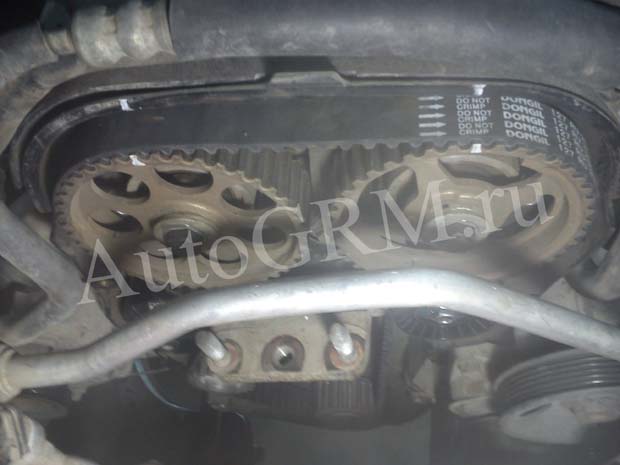

Выставляем верхнею мертвую точку. Проворачиваем коленвал за болт крепления шкива по часовой стрелке, до совпадения двух меток на звездочках распредвалов.

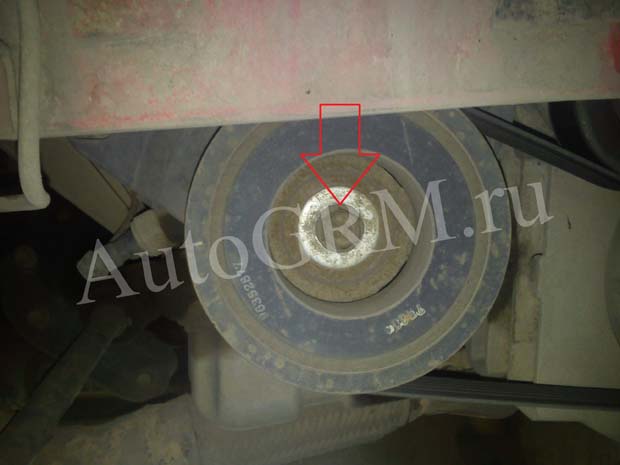

Снимаем шкив коленвала. Что бы сорвать болт нам потребуется либо застопорить коленвал, любым способом, либо хитрость. Рассмотрим второй вариант. Включаем пятую передачу, под заднее колесо подставляем подставки и в тормозной диск вставляем подходящею по размеру отвертку, так что бы она заклинивала диск об суппорт. Фото к сожалению, не сделали, на рисунке показано место установки, единственное надо установить ниже суппорта, потому что крутится он будет против часовой стрелки.

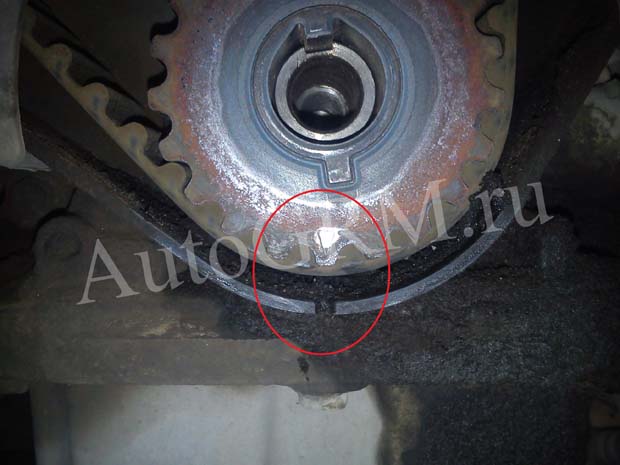

На коленвале метка тоже должна совпасть.

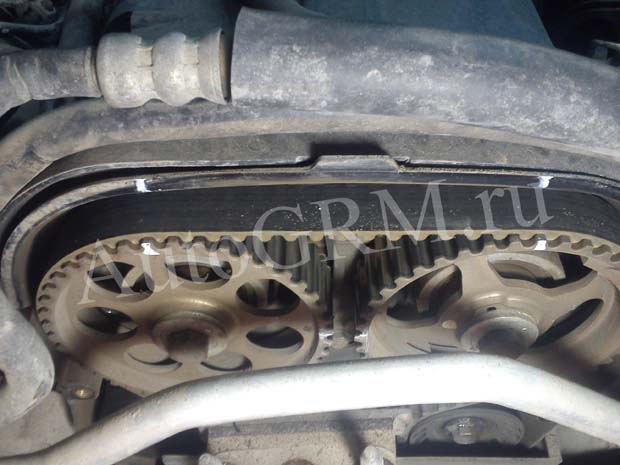

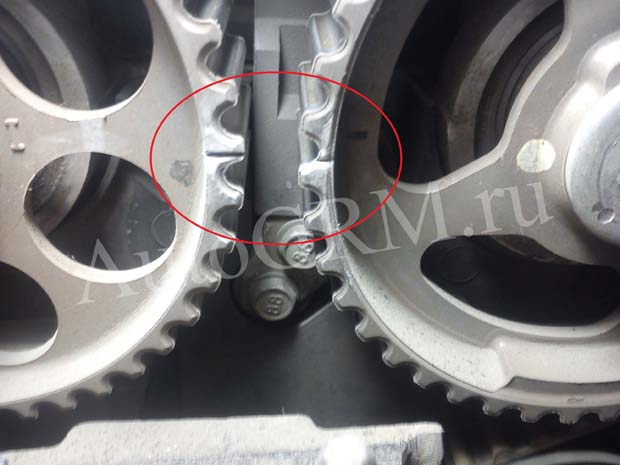

Ставим дополнительные метки, можно обойтись без них, но дополнительный контроль лишним некогда не будет. «Лучше перебдеть чем не добдеть!» — народная мудрость.

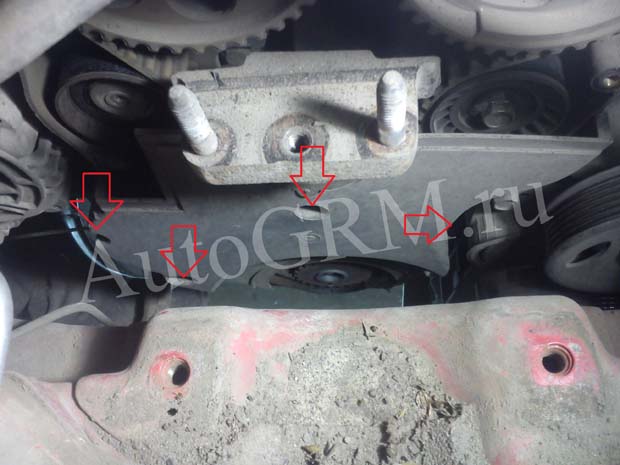

Снимаем нижнею защитную крышку ГРМ и снова головка на десять нам в помощь. Слева внизу есть защелка.

Читать еще:  Клапан егр шевроле круз 1 6

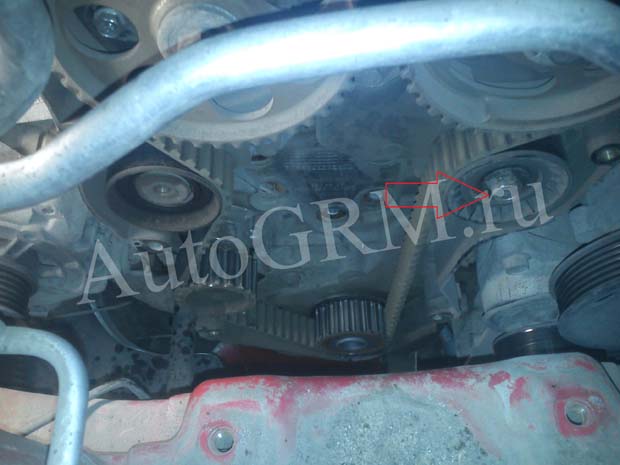

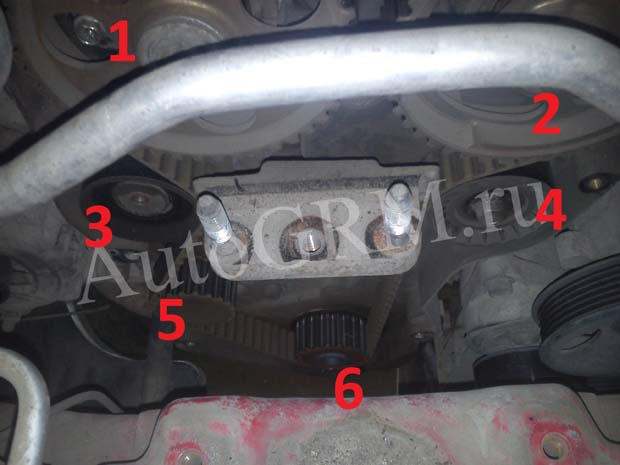

Перед нами предстает чудесная картина.

1 – звездочка впускного распредвала.

2 – звездочка выпускного распредвала.

3 – натяжной ролик.

4 – обводной (паразитный) ролик.

5 – помпа (водяной насос).

6 – звездочка коленвала.

Ослабляем крепление помпы, здесь пригодится шестигранник на 5.

Подставляем тазик, поскольку хоть антифриз мы и слили, но в блоке осталось его еще немало.

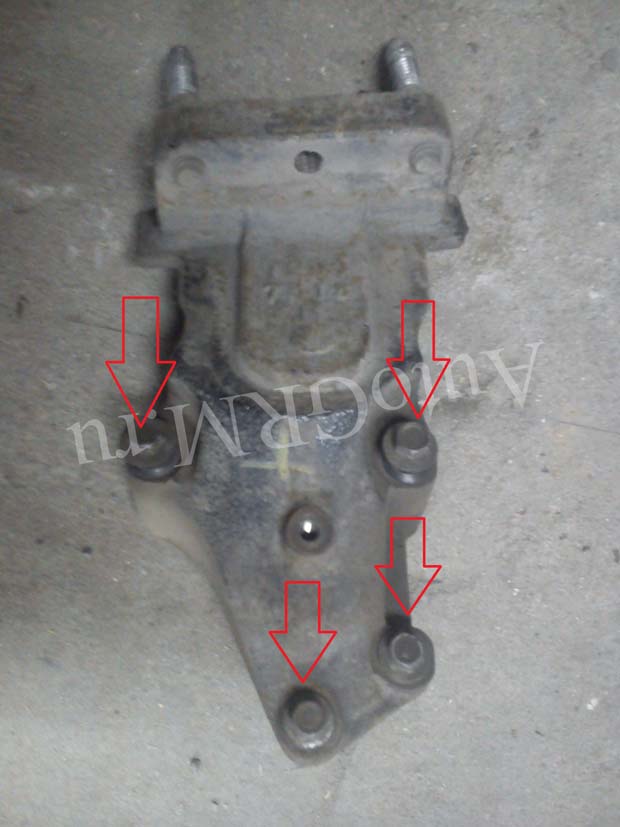

Снимаем кронштейн опоры двигателя.

Проворачиваем помпу против часовой стрелки ключом на 41 до ослабления ремня ГРМ. Снимаем паразитный ролик.

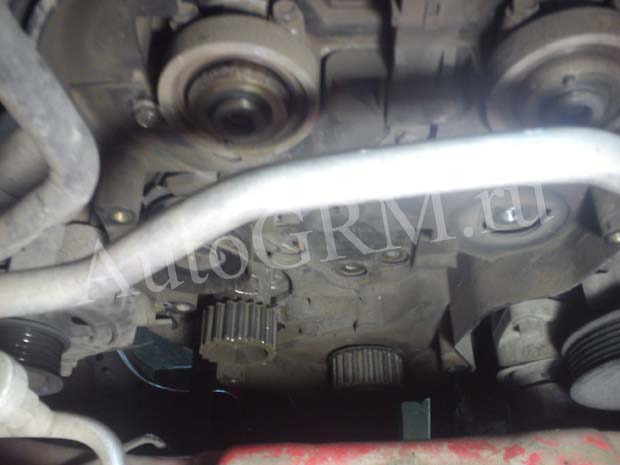

Снимаем старый ремень ГРМ.

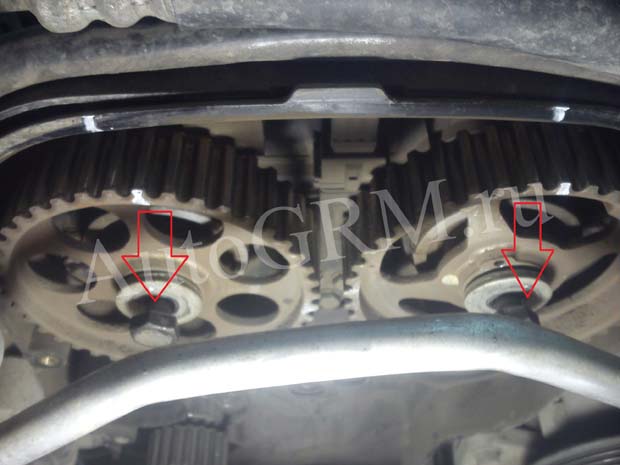

Откручиваем звездочки распредвалов ключом на 17, предварительно застопорив их.

Снимаем звездочки распредвалов.

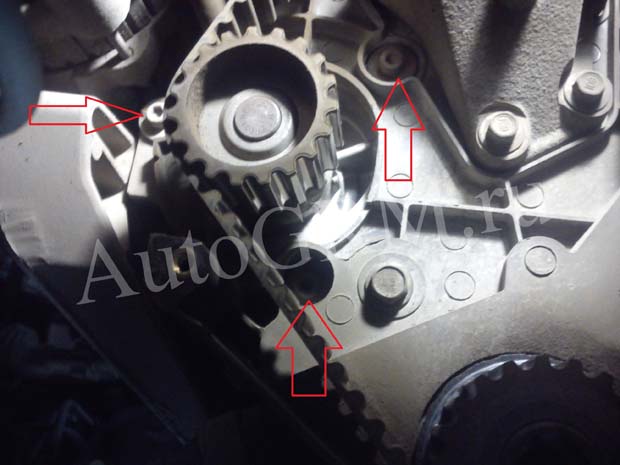

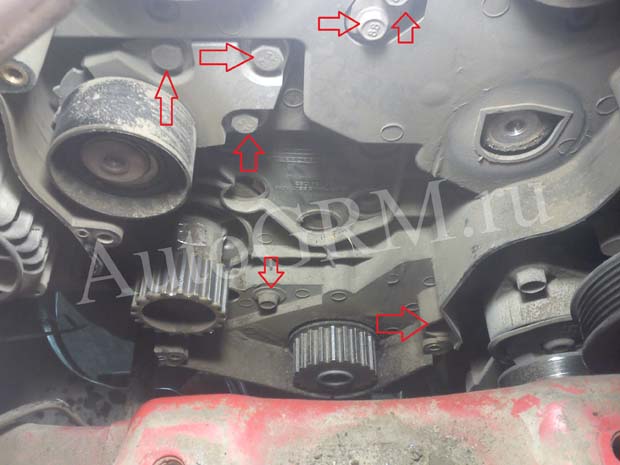

Снимаем натяжной ролик и пластиковую защиту. На фото не запечатлены два верхних болта, но вы их легко найдете.

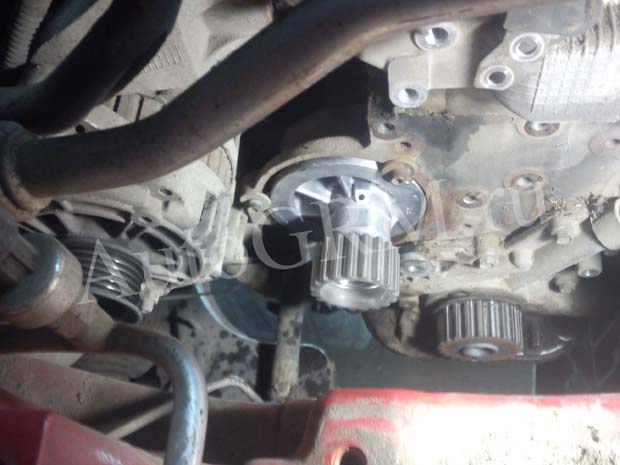

Снимаем старую помпу и ставим новую, так как показано на фото. Болты крепления не затягиваем.

Ставим на место пластик, ролики, звездочки распредвалов, затягиваем все болты.

Устанавливаем новый ремень ГРМ обязательно по направлению, указанному на нем. Сначала проверяем все метки, распредвал впускных клапанов будет немного сползать вниз. Одеваем ремень ГРМ в следующей последовательности: сначала на звездочку коленвала, обводной ролик, звездочку распредвала выпускных клапанов, впускных, натяжной ролик и помпу. Проверяем что бы нисходящая ветвь ремня была обязательно натянута,

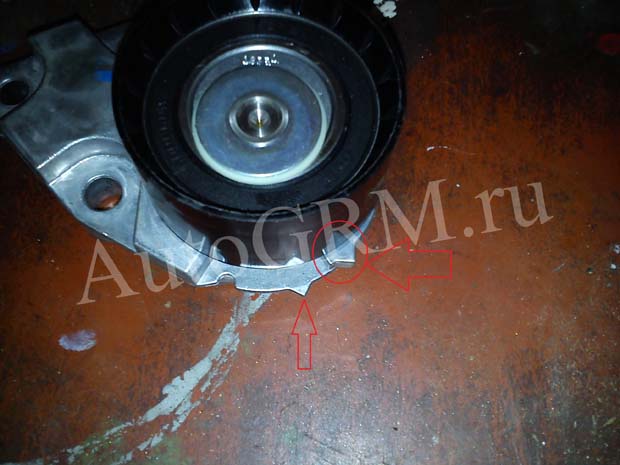

Натягиваем ремень. Специальным ключом на 41 проворачиваем помпу по часовой стрелки до момента как на натяжном ролике совпадут метки. Затягиваем болты крепления водяного насоса.

Проверяем все метки.

Проворачиваем коленвал два оборота и еще раз проверяем метки. Если все совпало и поршня с клапанами не встретились – собираем. Ставим все что сняли в порядке обратном снятию, затягиваем все болты и гайки. Заливаем антифриз. Теперь вы можете без особых усилий поменять ремень ГРМ на Chevrolet Aveo.

Видео замены ремня Chevrolet Aveo


Удачи на дорогах. Ни гвоздя. Ни жезла!

Chevrolet Aveo (Шевроле Авео) 1.4 F14D4 замена ремня ГРМ. Фото и видео инструкция

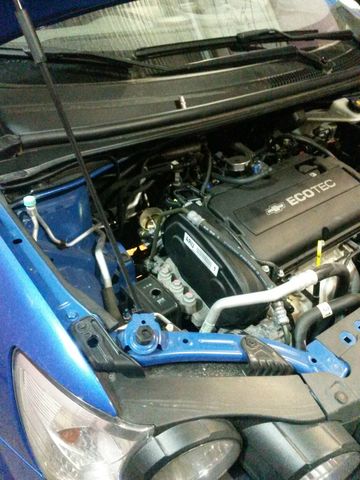

На ремонте у нас находится автомобиль Chevrolet Aveo (Шевроле Авео), на котором необходимо произвести заменe ремня ГРМ, на двигателе 1.4 F14D4 Покажем вам наглядную фото и видео инструкцию, посмотрев которую, вы сможете сделать всё своими руками.

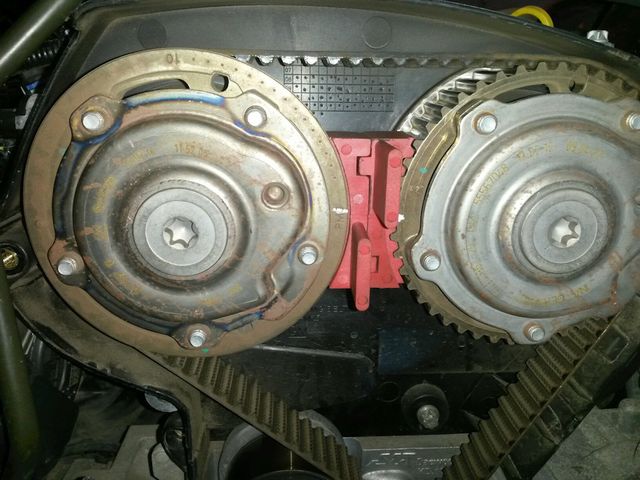

Для работу из нестандартного инструмента нам понадобится вот такая пластина длиной 160 — 165 мм., для фиксации распредвалов.

И вот такая пластина с усиком, которую вы сможете без проблем сделать своими руками:

Её толщина где-то 2 мм., она нам потребуется для фиксации коленчатого вала. Самая тоненькая её полоска шириной где-то 7 мм. и длиной 50-60 мм.

Производить ремонт мы будем со снятием клапанной крышки, для того чтобы проконтролировать положение распредвалов. Приступаем к работе, открываем капот и снимаем вначале корпус воздушного фильтра. Отсоединяем разъём с датчика массового расхода воздуха, для этого снизу вынимаем язычок фиксатора и тянем его на себя. Ослабляем хомут крепления воздушного патрубка. Отсоединяем патрубок с корпуса. Приподнимаем корпус воздушного фильтра.

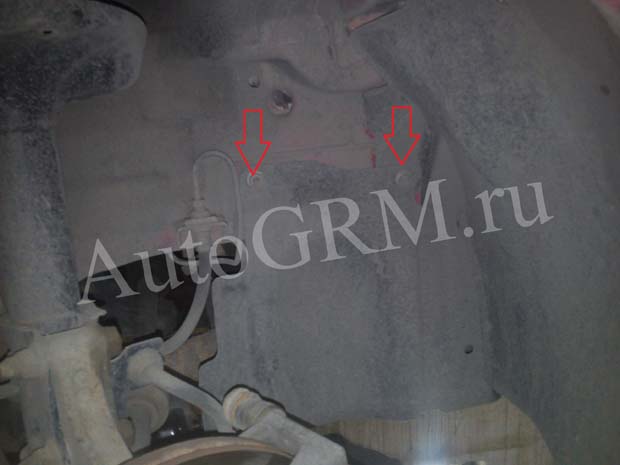

Так как нам необходимо будет вывешивать двигатель, снимаем защиту моторного отсека, для этого используем головку на 13:

Следующим этапом мы снимаем пластиковый кожух, для того чтобы потом добраться до натяжного ролика ремня вспомогательных агрегатов. В нашем случае крепёж не везде оригинальный, где-то есть Торкс, Шлис и т.д.

Головкой на 19 ослабляем натяжной ролик приводного ремня:

Ключ для этого крутим против часовой стрелки. После этого снимаем приводной ремень. Один ремень мы сняли, теперь нужно снять ремень насоса ГУРа, у него нет натяжного устройства. Его мы снимаем проворачивая шкив по или против часовой стрелки (как вам удобнее), второй рукой напрягаем ремень и тянем в бок:

Он у нас постепенно сползает.

Переходим к клапанной крышке. По стрелочке сдвигаем руками накладку:

И приподнимаем её вверх. Под ней находятся катушка зажигания, отстёгиваем фиксатор разъёма и снимаем разъём с катушки. Головкой Торкс Т40 отворачиваем крепления катушки зажигания:

Немного поворачивая из стороны в сторону, вынимаем катушку из посадочного места. Дальнейшему снятию клапанной крышки мешают защитный пластиковый кожух. Он очень жёсткий, снимать его крайне не удобно, но придётся. Для этого мы используем металлический крюк:

Делаем так с двух сторон и снимаем верхнею пластиковую крышку. Затем там внутри отвёрткой нажимаем на язычок и приподнимаем кожух. Теперь мы получили доступ к шлангу вентиляции картерных газов, который подходит к клапанной крышке. Снимаем его, нажимаем плоской отвёрткой на его скобу крепления.

Берём ключ с головкой E11 и отворачиваем болты крепления клапанной крышки:

Всего их 11 штук. После этого покачиваем клапанную крышку из стороны в сторону руками и вытягиваем её вверх. Проворачиваем шкив коленчатого вала по часовой стрелки до совмещения меток на шкиве и кожухе:

Читать еще:  Крепление переднего бампера нива шевроле

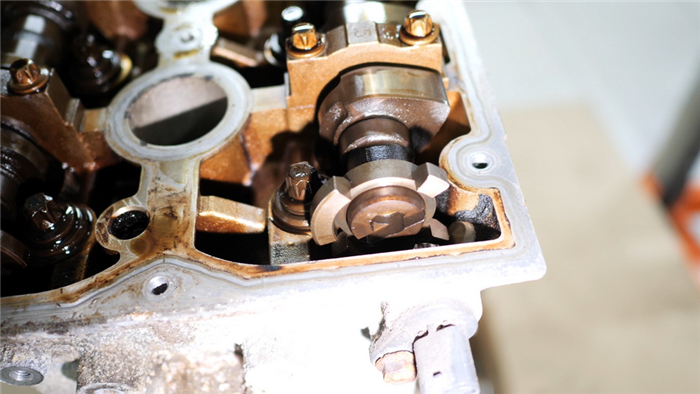

И мы контролируем расположение проточек на распредвалах. Мы видим что они находятся в верхней части как положено, вставляем в них планку:

Теперь можно фиксировать коленчатый вал и снимать ремень ГРМ, но предварительно мы естественно снимаем планку. Коленчатый вал мы фиксируем при помощи планки с усиком, о которой писали ранее. Вставляем её в щель между поддоном двигателя и блоком цилиндров:

Отворачиваем болт крепления шкива:

Шкив при этом придерживаем руками, чтобы он не упал на пол. Головкой Е16 откручиваем болт крепления натяжителя ремня вспомогательных агрегатов, так как он перекрываем доступ к кожуху ремня. Головкой Е10 отворачиваем нижнею крышку кожуха ремня:

Два болты снизу и два сверху. Снимаем крышку. Доступ к болту крепления крышки кожуха ремня перекрывает трубка гидроусилителя, необходимо отвернуть кронштейн, который прикручен к верхней опоре двигателя:

Головкой Е10 отворачиваем крышку кожуха ремня ГРМ:

Всего два болта (левый и правый). Немного домкратим двигатель снизу, домкрат ставим под поддон. И теперь мы можем откручивать верхнею опору двигателя:

6 точек крепления. Снимаем опору, у нас в качестве препятствий для доступа к ремню ГРМ, остаётся только алюминиевый кронштейн, крепится он на 3 болтах под ключ на 15:

Вставляем снова нашу планку. Шестигранником на 6 поворачиваем натяжной ролик по часовой стрелке:

После этого натяжение ремня ослабеваем и мы его снимаем. Ключом Торкс Т50 отворачиваем крепление натяжного ролика:

Берём Г-образный ключ Торкс Т50, так как с головкой здесь не подлезть и выкручиваем:

Меняем необходимые нам ролики, чтобы убедится что вы их поставили нормально, можно взять зеркало и поставив его вниз, посмотреть как «усик» попал в паз. Проверяем расположение меток, как на коленвале, так и на распредвалах. Ставим ремень, одеваем вначале на нижний шкив, заводим на ролик, далее на шкивы распредвалов. Отпускаем натяжитель, ремень ГРМ натянут.

Необходимо проверить правильно установок меток, для этого мы поворачиваем коленчатый вал на два оборота и опять контролируем положение меток, если всё совпало, на этом мы заканчиваем работу и собираем двигатель обратно, если нет, то мы опять снимаем ремень и корректируем положение шестерёнок.

Видео замена ремня ГРМ в Chevrolet Aveo:

Резервное видео как заменить ремень ГРМ в Шевроде Авео:

Замена ремня ГРМ Chevrolet Aveo: артикулы, фото, видео

Многие владельцы Шевроле Авео сталкивались с необходимостью замены приводной ремня ГРМ. В автосервисе, эта операция стоит достаточно дорого. Постараемся разобраться, как провести процедуру своими руками, а также рассмотрим, какие цепи подходят кроме оригинальной детали.

Видеоматериал

Видео расскажет и наглядно покажет о процессе замены механизма ГРМ на Chevrolet Aveo.

Процедура замены

Прежде чем приступить непосредственно к процессу замены необходимо понимать, что эта процедура — достаточно непростая и потребует значительного времени. Так, рекомендуется изучить технологические схемы, а также конструктивные особенности мотора. Далее, соберём необходимый инструментарий, для проведения замены.

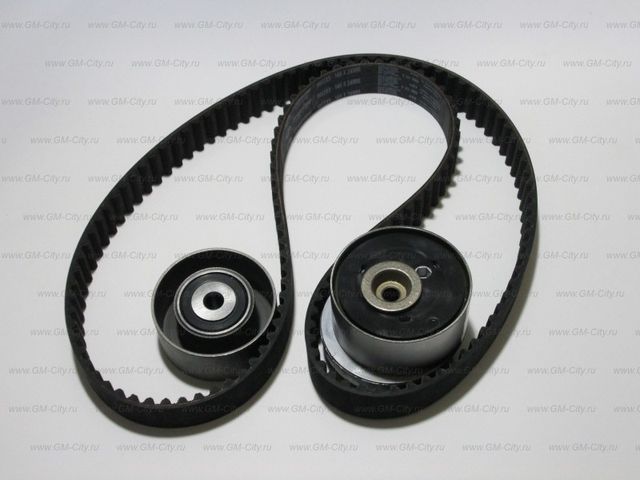

Ремень и два ролика.

Рассмотрим, в какой последовательности стоит проводить операции для смены ремня ГРМ на Chevrolet Aveo:

    Снимаем минус-клемму с аккумуляторной батареи.

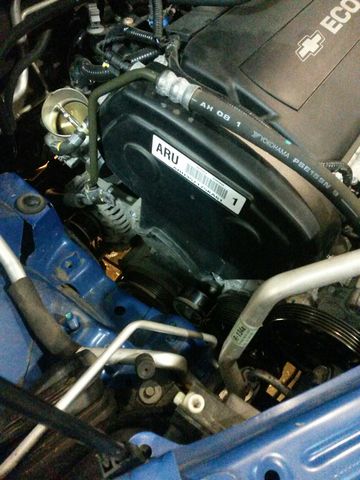

Откручиваем защитную крышку ГРМ.

Снимаем боковую защитную крышку ГРМ.

Теперь, необходимо сделать так, чтобы выставить верхнюю мёртвую точку. Для этого крутим коленчатый вал до тех пор, пока первый поршень не окажется в ВТМ.

Выставляем метки ГРМ.

Сопоставляем метки ГРМ на шкивах и блоке.

Сопоставляем метки с шкивом коленвала.

Демонтируем ремень, предварительно попустив натяжной ролик.

Демонтируем ремень и два натяжных ролика.

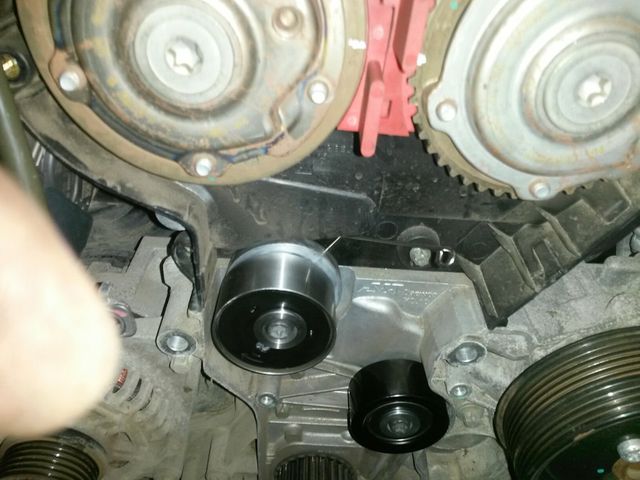

Приступаем к процессу сборки. Устанавливаем новые ролики.

Монтируем новые натяжные ролики.

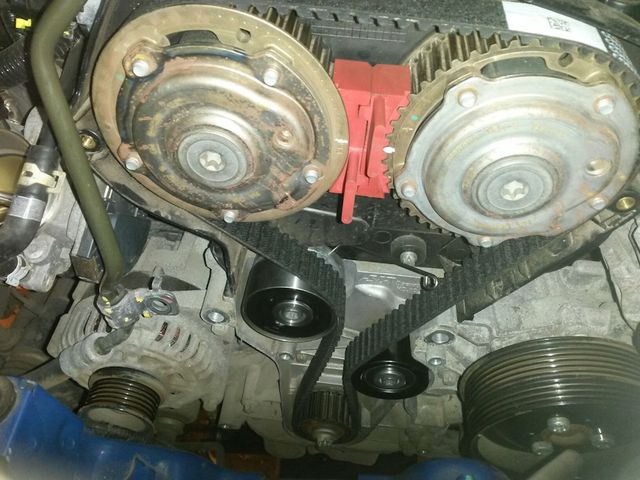

Надеваем ремень ГРМ на шкивы распредвалов, а затем на шкив коленчатого вала.

Устанавливаем новый ремень.

  • Устанавливаем крышку ГРМ. Сборка закончена.
  • Процесс замены ремня ГРМ Шевроле Авео может показаться тяжёлым, а поэтому стоит рассчитать свои силы. В случае, если автолюбитель не уверен, то рекомендуется обратиться в автосервис для проведения операций. В среднем процесс смены может занять от 1 часа до 3 часов.

    Выбор детали

    Практически на все автомобили Шевроле, в том числе и корейского производства, устанавливаются запасные части General Motors. При этом Авео не стал исключением. Оригинальная ремень ГРМ для Chevrolet Aveo имеет каталожный номер — 24 422 964. Средняя стоимость на автомобильных рынках составляет около 4000 рублей.

    Также, стоит учитывать, что придётся брать и два натяжных ролика. Можно приобрести всё одним комплектом, но лучше подбирать по отдельности. Натяжной ролик ремня ГРМ — 55 574 864, стоимостью — 8000 рублей. Направляющий ролик ремня ГРМ — 24 436 052, с ценником — 2000 рублей. Итого запчасти для замены в оригинале составляют — 14000 рублей.

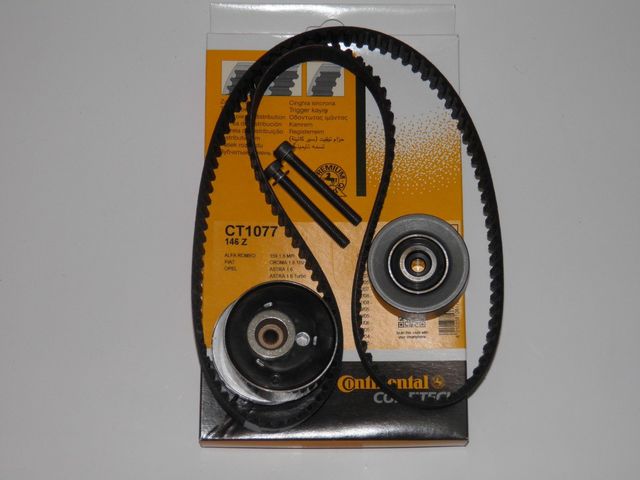

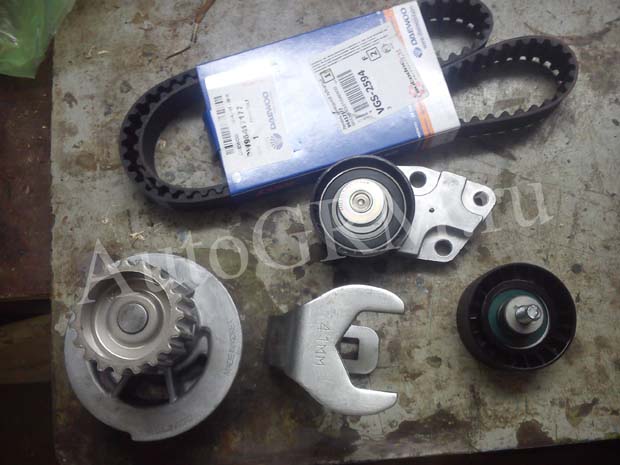

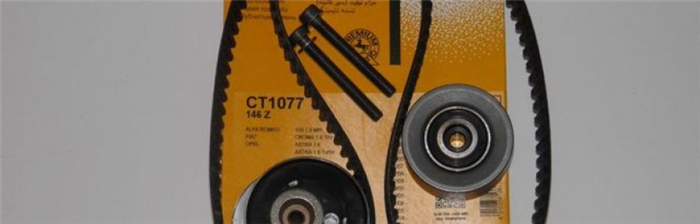

    Комплект для замены ГРМ.

    Аналоги

    Можно подобрать аналоги, для тех, кто хочет сэкономить без потери качества.
