Замена шруса на шевроле лачетти

Снятие, замена, установка внутреннего ШРУСа

Справочник

Метки

Снятие, замена, установка стабилизатора поперечной устойчивости

Снятие, замена, установка ремня привода ГРМ

Снятие, замена, установка пружины амортизатора задней подвески

Осмотр, проверка рулевого управления

Снятие, замена, установка коленвала и его вкладышей

Симптомы: автомобиль уводит в сторону, стуки в переднем приводе при прохождении автомобилем поворота, хруст из-под переднего колеса.

Возможная причина: поврежден внутренний ШРУС.

Инструменты и материалы: перчатки тканевые, набор гаечных ключей и головок, набор отверток, молоток, домкрат, опоры под кузов, выколотка из мягкого металла, монтажная лопатка, бокорезы, съемник стопорных колец ШРУСа, чистая ветошь.

Запасные части и ГСМ: внутренний ШРУС: 96243577 (другой номер 96245311);

пыльник (защитный чехол): 96243579 (другие номера 96489854, 96489856);

консистентная смазка ШРУС-4.

1. Демонтируйте привод в сборе.

2. Разожмите фиксирующий элемент внешнего хомута.

3. Демонтируйте хомут, для этого выведите хомут из зацепления фиксатором.

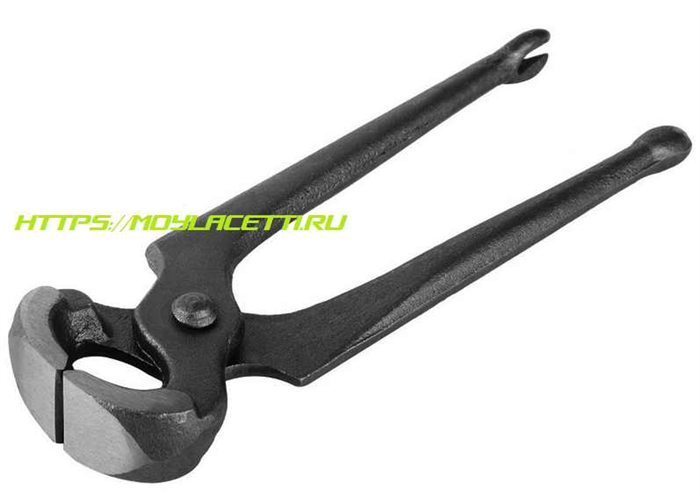

Примечание. Если необходима замена хомута, можете разрезать его бокорезами.

4. Повторите данные действия для демонтажа внутреннего хомута.

5. Сдвиньте чехол ШРУСа.

6. Демонтируйте внутренний ШРУС, используя съемник стопорных колец.

Примечание. При использовании ШРУСа повторно, демонтируйте стопорное кольцо.

7. Демонтируйте пыльник с приводного вала.

8. Замените внутренний ШРУС в сборе или пыльник.

Примечание. При использовании старого ШРУСа, промойте его в керосине и протрите чистой ветошью.

9. Установите стопорное кольцо в ШРУС.

10. Наденьте на вал новый защитный чехол и сдвиньте его к центру.

Примечание. Чтобы новый чехол остался целым, обмотайте шлицы изолентой, а при установке пыльника уберите ее.

11. Смажьте шлицы приводного вала смазкой ШРУС-4.

12. Установите ШРУС и заполните его и пыльник смазкой ШРУС-4.

13. Произведите установку остальных снятых деталей в обратной последовательности.

Chevrolet Lacetti manual

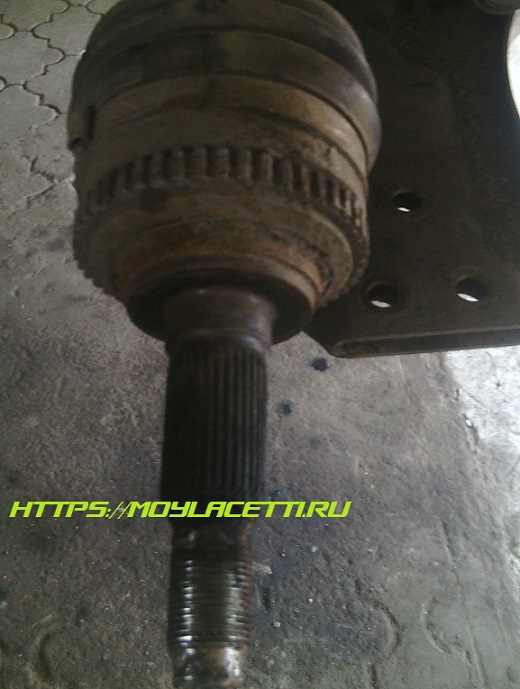

Chevrolet Lacetti Снятие наружного шарнира

Работу проводим при замене шарнира или его чехла. Снимаем привод переднего колеса (см. Снятие приводов передних колёс).
Очищаем корпус шарнира и чехол от грязи и зажимаем вал в тиски с накладками губок из мягкого металла.

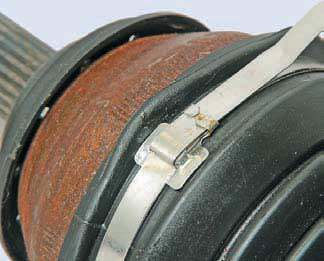

Перекусываем большой хомут крепления чехла бокорезами…

…или, вставив лезвие отвертки в замок хомута, разжимаем его.

Аналогично разжимаем замок малого хомута.

Сняв хомуты с чехла, сдвигаем его по валу с наружного шарнира.

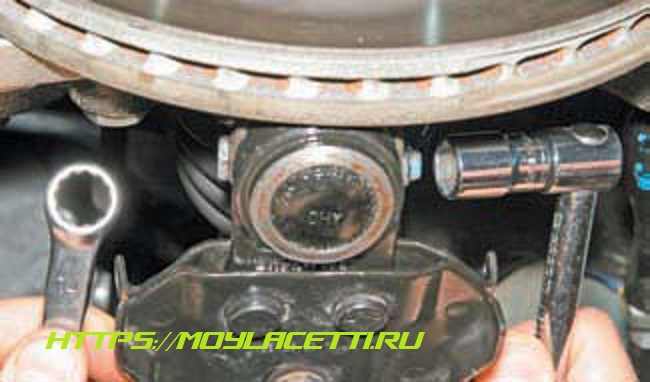

Ветошью удаляем смазку с торца обоймы шарнира. Зажимаем шлицевой хвостовик корпуса наружного шарнира в тиски с накладками губок из мягкого металла.

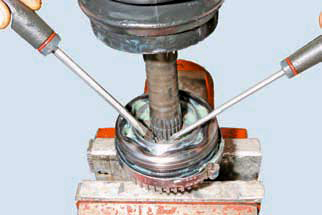

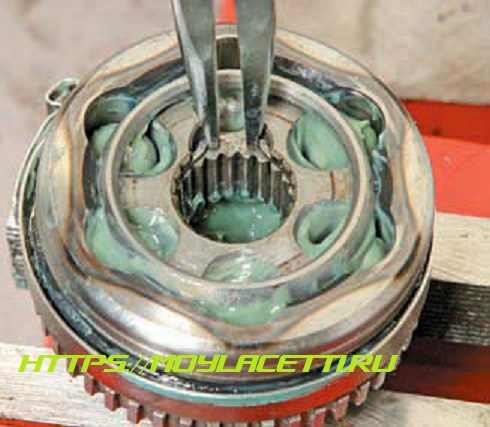

Двумя отвертками или специальными щипцами с плоскими губками разжимаем «усики» стопорного кольца, фиксирующего обойму шарнира на валу привода.

При выполнении этой операции необходимо инструментом как можно точнее отцентрировать стопорное кольцо относительно отверстия обоймы, так чтобы при разжатии кольца оно по всей окружности (кроме «усиков») полностью вошло в проточку обоймы (для наглядности вал привода вынут из обоймы).

Не отцентрированное кольцо при расжатии усиков полностью не войдет в проточку обоймы и не освободит вал.

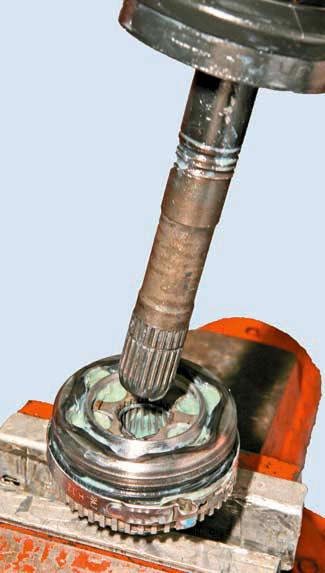

Как только стопорное кольцо войдет в проточку обоймы и при этом выйдет из проточки на валу привода, тянем вал вдоль его оси …

…и извлекаем из обоймы шарнира.

Снимаем грязезащитный чехол с вала.

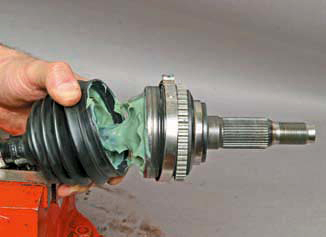

Если шарнир снят только для замены чехла, то, не разбирая шарнир, удаляем из него максимально возможное количество смазки и промываем в керосине. Протираем шарнир ветошью и продуваем сжатым воздухом. Осматриваем шарики, сепаратор, обойму и внутреннюю полость корпуса. Задиры, вмятины, трещины, следы коррозии не допускаются — такой шарнир заменяем.
Очищаем вал от старой смазки и наносим на него тонкий слой новой смазки. Надеваем на вал чехол шарнира. Устанавливаем в обойму новое стопорное кольцо и вкладываем в полости корпуса шарнира и чехла новую смазку, всего 110–130 г. Надеваем шарнир на вал, обеспечив фиксацию стопорного кольца в проточке вала.
Проверяем подвижность шарнира — он должен перемещаться без заеданий. Натягиваем чехол на корпус шарнира так, чтобы пояски чехла под хомуты расположились в соответствующих посадочных местах вала и корпуса шарнира. Закрепляем чехол шарнира новыми хомутами.
Для установки оригинальных хомутов, поставляемых в запасные части, по требуются специальные щипцы.
При их отсутствии можно воспользоваться универсальными ленточными хомутами для крепления чехлов ШРУСов, имеющимися в продаже.

Читать еще:  Шевроле лачетти универсал 1 6

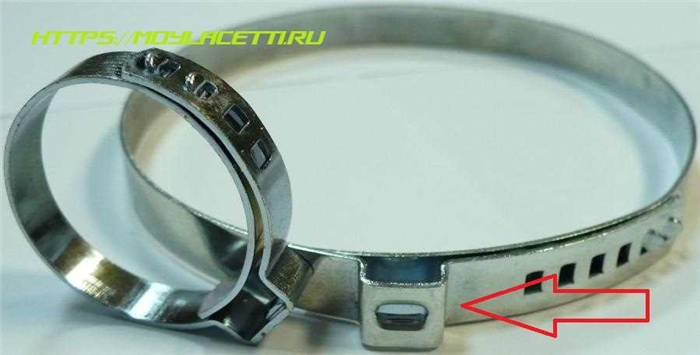

Универсальные ленточные хомуты для крепления чехла ШРУСа: хомут крепления чехла на корпусе шарнира; хомут крепления чехла на валу привода

Показываем установку универсального ленточного хомута, крепящего чехол на корпусе шарнира.
Установив хомут в канавку чехла…

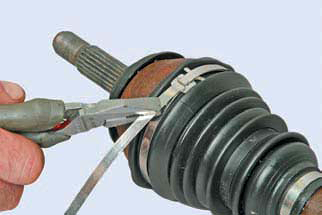

…пассатижами вытягиваем ленту, сжимая хомут.

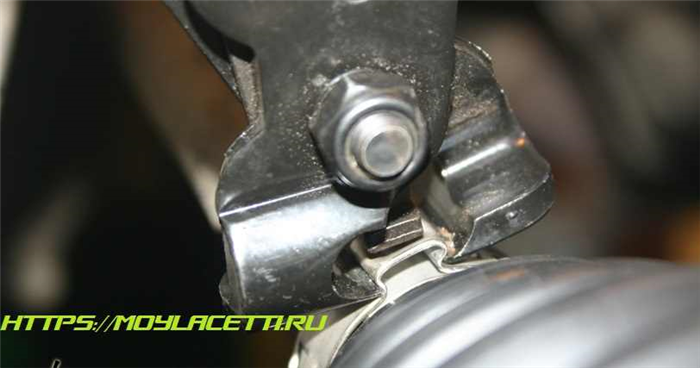

При этом другими пассатижами необходимо упереться в замок хомута или лапки фиксатора, удерживая хомут от проворачивания.
Плотно стянув хомут загибаем вытянутый конец ленты в противоположную сторону.
Удерживая ленту в натянутом положении, проверяем затяжку хомута, пытаясь сдвинуть хомут за его замок вдоль паза чехла. Если хомут сдвигается, затяжка его недостаточна и необходимо повторить затяжку хомута.
Плотно стянув хомут…

…отгибаем на ленту лапки фиксатора.
Таким же образом закрепляем чехол хомутом на вале привода.
Проверяем надежность крепления чехла шарнира хомутами. При угловых перемещениях корпуса шарнира относительно вала чехол не должен сдвигаться с корпуса и перемещаться вдоль вала привода, а также проворачиваться на них. Лишний конец ленты хомута (за лапками фиксатора ленты) откусываем бокорезами.

Замена пыльника ШРУСа Лачетти

Для замены пыльника ШРУСа Лачетти не обязательно откручивать множество гаек. Можно это сделать намного быстрее и проще.

Не для кого не секрет, что периодический осмотр автомобиля позволяет выявить различные дефекты и проблемы на ранней стадии, когда ещё можно успеть принять необходимые меры для проведения ремонта с меньшими затратами.

Не являются исключением и всевозможные пыльники, защищающие дорогостоящие узлы от окружающего агрессивного мира. Вовремя замеченный изношенный пыльник позволяет сэкономить порой не малую сумму денег, ведь пыльник стоит копейки, а механизм, который он защищает, имеет обычно ценник в разы больше.

И пока пыльник находится в начальной стадии разрушения, ещё можно спасти ситуацию и обойтись лишь заменой пыльника. Но если момент упущен и автомобиль продолжительное время эксплуатировался с порванным пыльником, тогда просто замена пыльника может уже оказаться бесполезной.

Поэтому необходимо ответственно подходить к этому вопросу и периодически проводить хотя бы визуальный осмотр наиболее важных узлов.

К наиболее важным узлам относятся и ШРУСы (шарнир равных угловых скоростей). Это довольно надёжный механизм, но вся эта надежность мгновенно испаряется при его встрече с окружающей средой в результате порванного пыльника. Вода и песок убивают ШРУС довольно быстро и он начинает издавать противный хруст, намекающий на необходимость влить часть семейного бюджета в ремонт «железного коня».

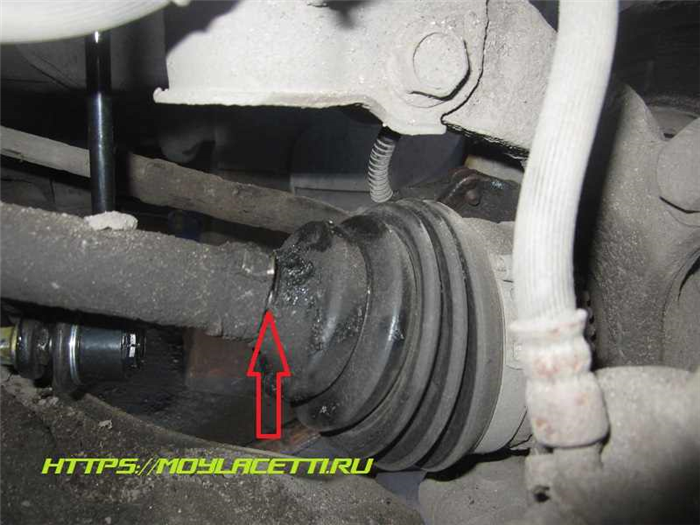

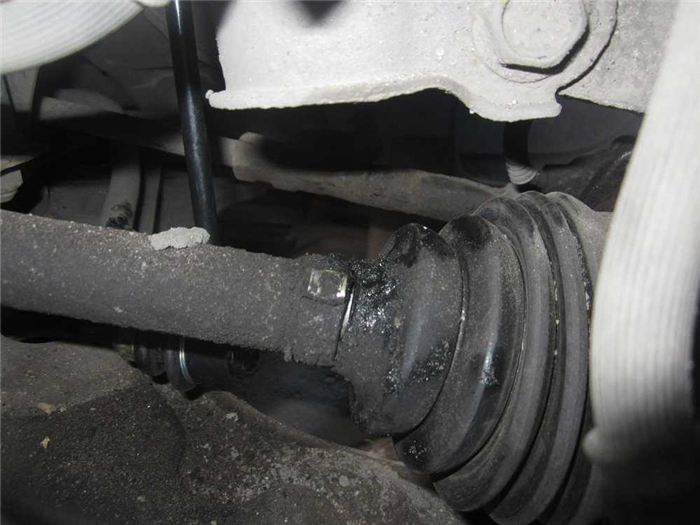

Итак, вот начальный этап разрушающегося пыльника, когда можно ещё обойтись только его заменой

Небольшой надрез возле малого хомута не позволил ещё испортить ШРУС

Замена пыльника наружного ШРУСа Лачетти

Обратил внимание, что почти все мануалы описывают замену пыльника ШРУСа очень некорректно. Вернее не то, чтобы некорректно, но с огромным количеством лишних операций. Такие же дела обстоят и в интернете:

  • открутить гайку ступицы
  • открутить стойку стабилизатора
  • открутить всё от стойки
  • открутить шаровую опору
  • открутить рулевой наконечник
  • открутить тормозной суппорт
  • и т.д и т.п.

Зачем? Можно сделать всё намного проще. Поехали.

Что необходимо для замены пыльника ШРУСа:

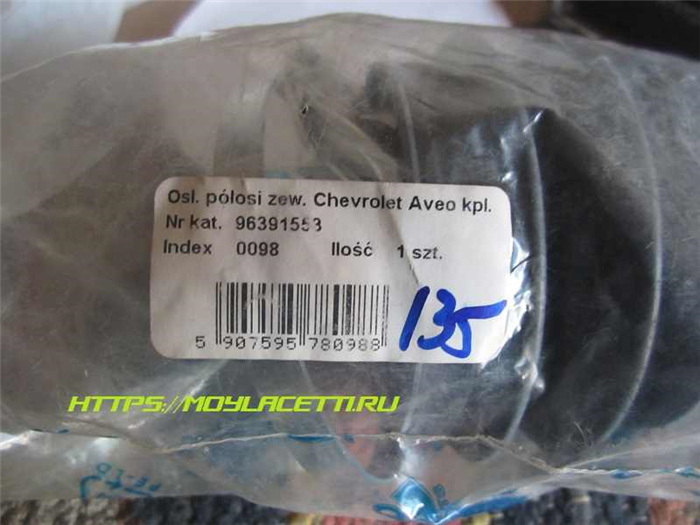

  • Необходимо приобрести новый пыльник ШРУСа. Я беру пятиволновой от Шевроле Авео . В комплекте должен быть пакетик со смазкой и два хомута
  • Головка на 32 мм для откручивания ступичной гайки. У некоторых гайка может быть не на 32, а на 30 мм!
  • Два ключа на 14 мм
  • Молоток
  • Небольшой вороток или крепкий деревянный брусок
  • Щетка по металлу
  • По возможности любая проникающая смазка
  • Две небольшие отвертки или круглогубцы
  • Клещи
Читать еще:  Клиренс шевроле лачетти седан

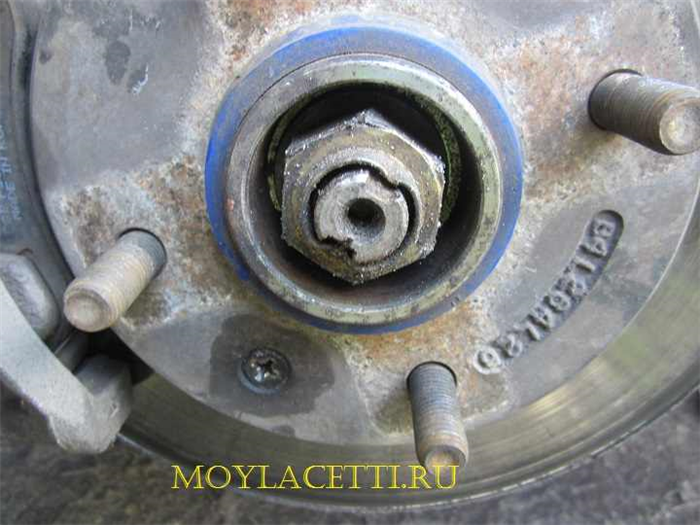

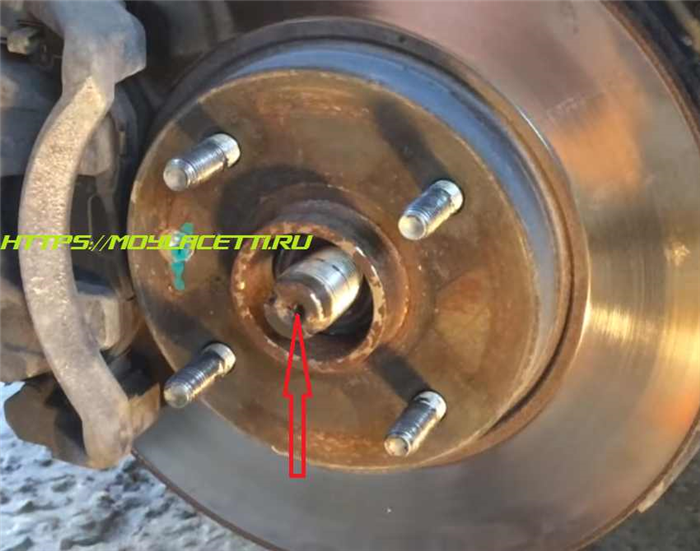

Откручиваем ступичную гайку

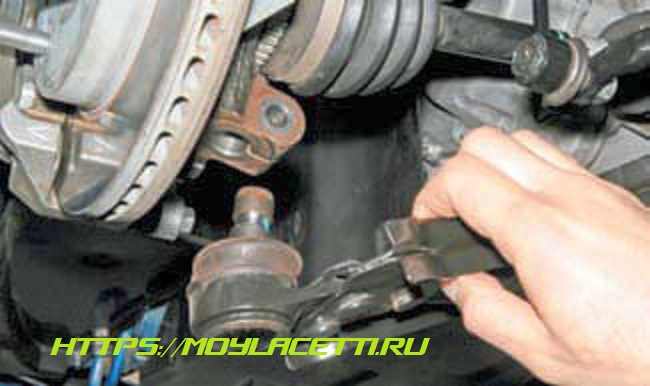

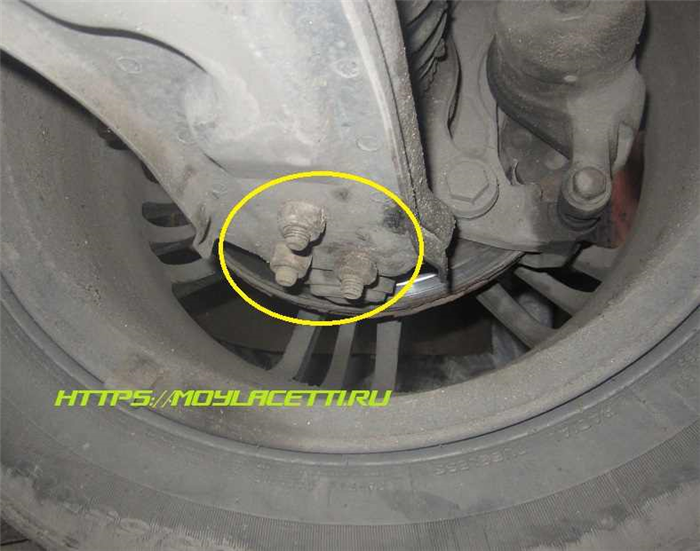

Откручиваем шаровую опору. Тут два варианта. Я откручиваю три гайки и шаровая опора откручена от рычага

У Вас на этом месте могут быть заклепки. Поэтому придется откручивать болт и отсоединять шаровую опору от кулака

Вот и всё! Больше откручивать ничего не нужно.

Берем молоток и через вороток или деревянный брусок стукаем вот сюда

Достаточно одного-двух ударов и привод сдвинется с мертвой точки и дальше его можно вытащить рукой

Теперь снимаем/ломаем старые хомуты и разрезаем старый пыльник. Отправляем всё это дело в утилизацию.

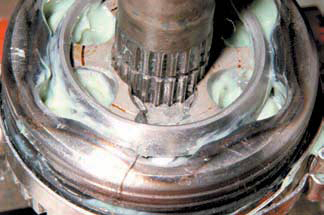

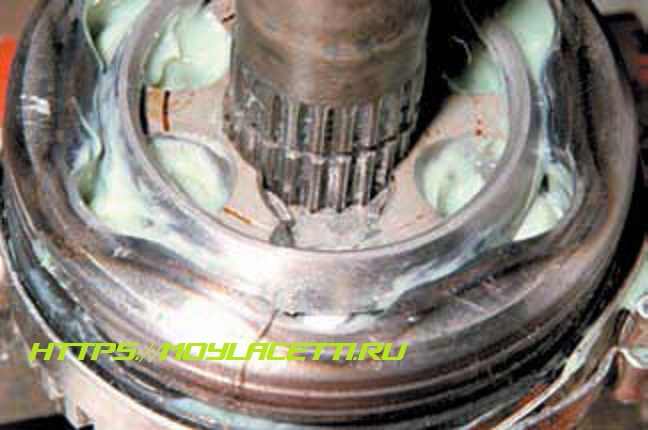

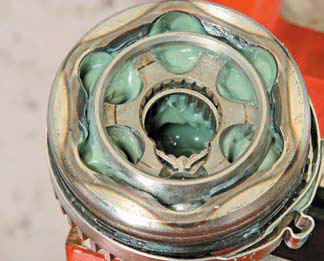

Удаляем немного смазки, чтобы добраться до стопорного кольца.

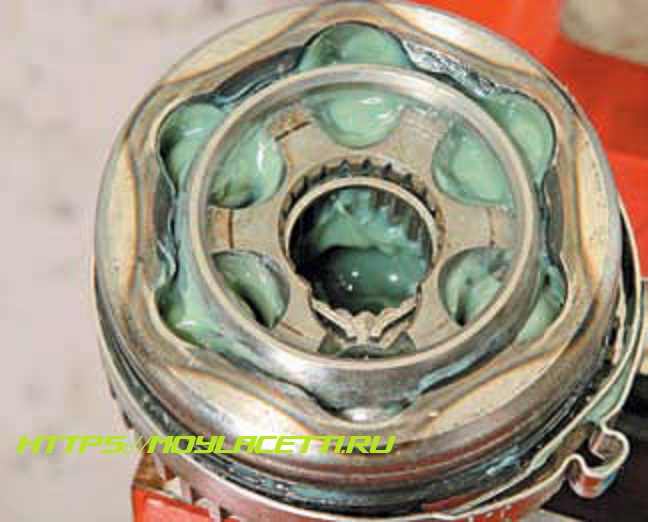

Вот так выглядит стопорное кольцо

А на валу привода имеется паз. Именно за этот паз держится стопорное кольцо и не дает отсоединить вал привода от шарнира

То есть, чтобы извлечь вал привода из шарнира, нам необходимо раздвинуть усики стопорного кольца при помощи двух отверток или круглогубцев

Теперь одеваем новый пыльник на вал привода.

Осматриваем шарнир на наличие грязи и воды. Если есть подозрения, тогда всё вымываем и закладываем новую смазку. Если всё в норме, тогда можно просто обновить смазку. Тут каждый решает сам.

Одеваем шарнир на вал привода до щелчка стопорного кольца.

Насовываем пыльник на своё место и натягиваем хомуты.

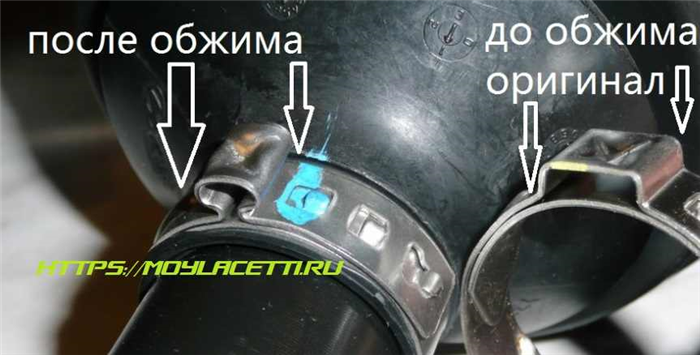

Для окончательной фиксации хомутов необходимо сжать П-образный выступ

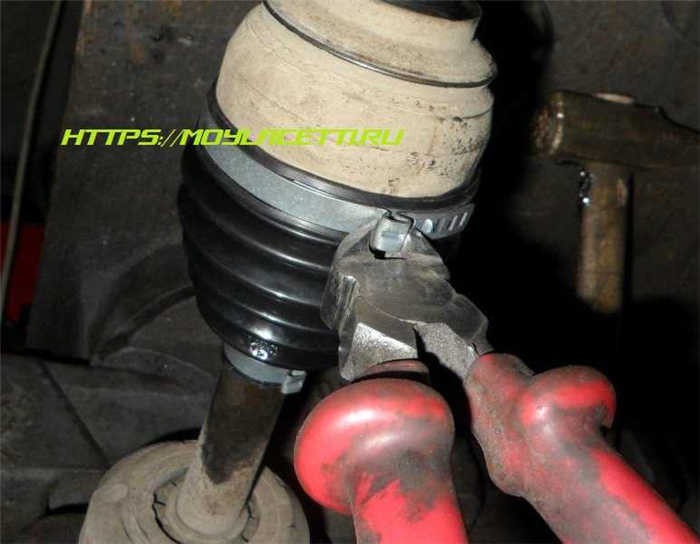

В домашних условиях можно воспользоваться подходящими клещами

Для этих целей, конечно, существуют специальные клещи. Их главное отличие от обычных клещей заключается в том, что во время зажима они придавливают центральную часть, не давая ей идти вверх и закругляться, создавая тем самым более жесткую конструкцию

Зажимаем хомуты. Вставляем привод на место. Прикручиваем шаровую опору и закручиваем ступичную гайку с усилием 300 Нм, не забыв её зафиксировать

Шрус и сальники на Chevrolet Lacetti

Конструкция приводов на Шевроле Лачетти состоит из двух шарниров с равными угловыми скоростями вращения, которые соединены между собой валами. Они обеспечивают передаточный крутящий момент от шестерён коробки передач к колёсам автомобиля на скорости при переменном ходе подвески и меняющихся углах рулевых тяг.

Два шарнира – шруса, наружный и внутренний, основные узлы привода, от которых зависит управляемость, корректная работа коробки передач и тяговое усилие во время ускорения. Стук во время движения, биение в руль при повороте – вероятный признак неисправности одного из шрусов. Определить неисправный шарнир можно на свешенном колесе, приподняв переднюю часть автомобиля на домкрате, и покачав вал – если шрус неисправен, то будет заметен сильный люфт. Верный признак изношенного шруса – повреждённый защитный пыльник со следами, подтёками смазки.

Неисправности шруса передней подвески приводят к аварийным ситуациям на дороге. Заклинивший шарнир приводит к блокировке колёс во время движения, а на большой скорости заблокированное колесо может просто вырвать вместе со ступицей.

Устройство привода

А – вал на правое колесо

В – вал на левое колесо

  1. Кольца стопора.
  2. Корпус внутреннего шруса.
  3. Крепёжный хомут на защитный пыльник внутреннего шруса.
  4. Защитный чехол внутреннего шруса.
  5. Кольцо крепления защиты внутреннего шруса.
  6. Правый вал привода колеса.
  7. Крепёжное кольцо демпферного узла.
  8. Демпферный механизм.
  9. Крепёжный хомут на защитный пыльник наружного шруса.
  10. Защитный чехол наружного шруса.
  11. Кольцо крепления защиты наружного шруса.
  12. Корпус наружного шруса.
  13. Левый вал привода колеса.

Шрусы крепятся на валах посредством шлицев, которые закреплены на концах валов. Правый вал имеет большую длину с установленным на нём демпферным механизмом. Конец вала с корпусом внутреннего шарнира выведен на шестерню коробки передач, второй конец наружного шарнира идёт на ступицу колеса. Оба шруса имеют равную угловую скорость и типовую разборную конструкцию, их можно менять местами (с левого колеса на правое).

Рабочий узел внутреннего и наружного шарниров полностью герметичен, заложен специальной шрусовой смазкой и защищён пыльником, чехлом с крепёжными хомутами в основаниях корпусов и вала. Изношенные детали шарнира ремонту не подлежат – в случае его поломки меняется весь механизм в комплекте с защитными чехлами, пыльниками и крепёжными кольцами (хомутами). Основание корпуса наружного шруса имеет зубчатую передачу, которая обеспечивает работу датчика ABS (антиблокировка тормозной системы).

Читать еще:  Где находится блок иммобилайзера нива шевроле

Снятие привода и замена шрусов

Для снятия привода на Шевроле Лачетти потребуется инструмент: два ключа 14, торцевой переходник 32, плоскогубцы, зубило, большая шлицевая отвёртка, молоток. Перед работой необходимо слить трансмиссионное масло из коробки передач. Переднюю часть автомобиля приподнимают и фиксируют на домкрате. Внутренний и наружные шрусы поставляются в комплекте с крепёжными хомутами, стопорными кольцами и новым защитным чехлом и тубой специальной смазки.

  • Снять колесо со стороны неисправного шруса.

  • Крепёжный буртик на центральной гайке ступицы нужно отогнуть по краям отвёрткой.

  • Вывернуть гайку ступицы, вытащить крепёжную шайбу и вывесить весь узел.

  • Снять муфту тормозного шланга вместе с кронштейном.
  • Поворотный кулак и шаровую опору нужно отвести в сторону, опустив амортизаторную стойку переднего привода.
  • Привод вывесить и осторожно выбить зубилом хвостовик наружного шруса из отверстия ступицы.

  • Отсоединить рулевую тягу и жгут провода датчика ABS.
  • Снять отвёрткой большой хомут, отодвинуть защитный пыльник и снять с концевика вала наружный шарнир.
  • Внутренний шарнир демонтируем аналогично, подцепив малый крепёжный хомут отверткой и отодвинув резиновый пыльник.
  • Вал с внутренним шрусом отводим в сторону.
  • Привод полуоси вала можно снять вместе с шарнирами.
  • Перед установкой новой гранаты (внешнего и наружного шрусов) необходимо полностью заполнить рабочий узел специальной шрусовой смазкой.
  • При установке нового шруса рекомендуют также заменить крепёжные болты.

Привод с новым шарниром должен свободно перемещаться во всех угловых позициях с небольшим усилием без люфта. При установке хвостовика полуоси вала шруса следует убедиться, чтобы он правильно встал относительно шестерни в коробке передач. Перед монтажом на механической коробке рычаг передачи ставится в положении «нейтраль». Во время эксплуатации шрусы не нуждаются в обслуживании, дополнительной смазке или её замены – следят лишь за состоянием сальника, защитного чехла и его креплений.

Снятие внутреннего шруса и замена сальников

Снятый вал с шарнирами переднего колеса необходимо зажать в тисках, предварительно установив накладки из мягкого металла, чтобы не повредить хвостовики.

  • Сначала снимается стопорное кольцо, которое нужно поддеть отвёрткой. Крепёжные хомуты на защитном чехле перекусываются (их повторное применение недопустимо), замки разжимают и удаляют чехол.
  • Далее необходимо разжать второе стопорное кольцо в обойме шарнира, после чего внутренний шрус снимается с вала.
  • Если меняется весь комплект, то установка шарнира производится в обратной последовательности, при замене сальника и пыльника, необходимо удалить смазку, промыть обойму с шариками и сепаратором керосином, продуть воздухом и высушить. Старые сальник вместе с пыльником удаляют, поддев их из посадочного гнезда отвёрткой. После осмотра полости корпуса шарнира на предмет коррозии, сколов, трещин, наносят небольшое количество смазки и сажают новый сальник на место.

  • Новый сальник должен встать в гнездо с небольшим усилием, для его запрессовки лучше использовать специальный инструмент. Если такого инструмента нет, то можно воспользоваться обрезком трубы диаметром 52-54 мм. Чтобы не повредить поверхность сальника при запрессовке, края трубы необходимо проложить тканью или ветошью. После установки сальника корпус внутреннего шруса забивается шрусовой смазкой.

Выбор шрусов и сальников на Шевроле Лачетти

Выбор новых элементов передней подвески на Chevrolet Lacetti достаточно большой, учитывая аналоги, подходящие для серии всей линейки автомобилей «гольф-класса» компании GM. Многие элементы ходовой достались Лачетти от Опеля, а до 2003 года сам бренд носил имя Nubira и производил автомобили и комплектующие в основном для американского рынка.

При подборе учитывают тип двигателя, год выпуска автомобиля, тип коробки передач. Любую деталь можно подобрать по VIN, в котором закодирована информация о параметрах запасных частей.

Лучшие комплектующие – оригинальные, произведённые в Корее, китайские аналоги могут быть в три раза дешевле, но качество материалов по отзывам владельцев всегда остаётся намного хуже. Ресурс пробега китайских аналогов по статистике в два раза меньше оригинальных.
