Замена суппорта шевроле круз

Суппорт на Chevrolet Cruze

Выбор суппорта на Chevrolet Cruze — довольно трудное занятие, особенно если учесть, что каждый водитель пытается подобрать суппорт по индивидуальным критериям, таким, как цена, качество и даже звуки стука суппортов.

Перед тем, как сменить суппорты или задуматься о покупке новых вариантов, стоит понимать, что GM и Opel — практически идентичные скобы и болты. Единственное их различие — номера. Если будет стоять выбор между ними, то лучше всего покупать тот вариант, который будет дешевле, ибо различий как таковых в них не наблюдается.

Единственное, на что нужно обратить внимание: направляющие находятся в разных местах. Одними из лидирующих суппортов для шевроле круз являются Chevrolet, Opel Astra, Zafira, Cruze, Orlando — все они находятся в ценовом диапазоне до 3000 рублей (если выбирать из б/у вариантов).

Перед заменой суппортов стоит обратить особое внимание на то, что при замене колодок тормозных механизмов нужно заменять целый комплект, в противном случае водителя ожидают большие неприятности, такие, как увод автомобиля в сторону при совершении торможения. Нужно обязательно заменять все четыре колодки.

• CHEVROLET Cruze (09-),Aveo (12-) OE

Ценовая категория: в пределах 5500 рублей

Аналоги: не имеет

• ATE Левый, передний суппорт 11960126032 ATE на CHEVROLET AVEO, CRUZE. OPEL ASTRA GTC J, ASTRA J

Ценовая категория: 5000 рублей

Seinsa Autofren Рем.ком/кт суппорта передн. 60-mm[с поршнем]

FENOX 10- пер.лев.

Nk Суппорт тормозной CHEVROLET CRUZE 10- пер.лев.

• JAKOPARTS передний мост, суппорт левый на CHEVROLET CRUZE 1.4, 1.6, 1.7 D, 1.7 TD, 1.8 LPG, 2.0 CDI 09- г.в.

Ценовая категория: в пределах 5000 рублей.

Аналоги: не имеет

• ATE левый, задний на CHEVROLET CRUZE 1.4, 1.6, 1.7 D, 1.7 TD, 1.8, 1.8 LPG, 2.0 CDI 09- г.в.

Ценовая категория: в пределах 6700 рублей.

FENOX CTC3807 Суппорт задний, левый на шевроле круз 2009

• ATE суппорт зад. лев. CHEVROLET CRUZE 1.4, 1.6, 1.7 D, 1.7 TD, 1.8, 1.8 LPG, 2.0 CDI 09- г.в.

Ценовая категория: в пределах 6700 рублей.

FENOX ctc3808 Суппорт на Круз ASTRA J

FENOX CTC3808 Суппорт задний, правый для шевроле круз 2009

Замена и ремонт суппортов на Chevrolet Cruze

Самостоятельный ремонт суппортов на шевроле круз — это не так трудно, как может показаться на первый взгляд. При ремонте суппортов стоит понимать, что они продаются в комплекте со скобами, отдельно их найти крайне трудно.

Чаще всего неисправность тормозных суппортов в Chevrolet Cruze вызвана неправильным обслуживанием или вовсе его отсутствием. Самой часто повреждаемой деталью является манжета суппорта, поэтому её следует проверить в первую очередь.

Также при замене тормозных суппортов рекомендуется сразу же с этим поменять тормозные колодки, также они часто идут в комплекте с новыми суппортами. Несмотря на то, что самостоятельный ремонт и замена суппортов довольно безопасная процедура, при неясной причине поломки стоит обратиться в сервис-центр.

Для самостоятельного ремонта или замены суппортов понадобится:

• Полный рекомплект;
• Тормозная жидкость (лучше всего брать Ate, ее стоимость варьируется от 300 до 500 рублей);
• Накидной ключ на 10;
• Трубка;
• Тара или бутылка для жидкости.

Для того, чтобы обезопасить и ускорить процесс ремонта суппортов, стоит позвать пару помощников. Для начала нужно разобрать новый комплект суппортов, при этом нельзя снимать трубки подачи жидкости.

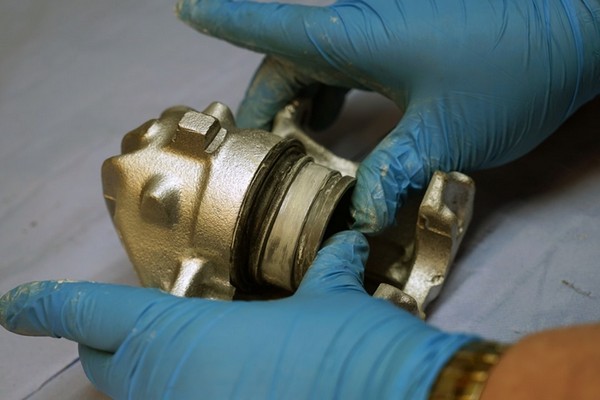

После нужно выдавить поршень, в то время как помощник должен проследить за уровнем жидкости в бачке. Ни в коем случае нельзя допустить того, чтобы воздух попал в бачок. Затем нужно как можно быстрее открутить болт крепления трубки подачи тормозов.

Чтобы не обращать внимания на жидкость, стекающую на пол, можно подставить тару или бутылку. Нужно постоянно поддерживать уровень тормозной жидкости в бачке во время всего процесса. Остается лишь аккуратно снять пыльник, уплотнительное кольцо. Аккуратно прочистить. Потом поставить новый пыльник и кольцо, ставить ровно и аккуратно.

После завершения данного процесса нужно в обратно порядке собрать суппорт и установить на место старого. Закрутить, проверить на прочность. Замена тормозной жидкости проводится только при неработающем двигателе. Начинать нужно с одного контура, а потом уже перейти к другому.

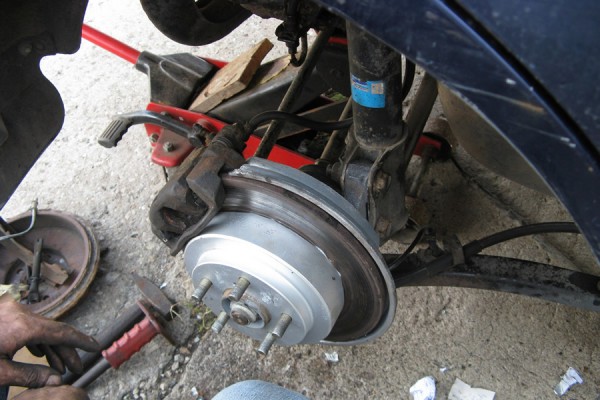

Во время замены заднего тормозного суппорта на шевроле круз следует обратить внимание на уровень жидкости в бачке. В случае, если жидкость достигла максимального уровня, то перед сменой суппортов стоит обязательно откачать жидкость из бачка. В ином случае, при утапливании поршня жидкость будет сильно подтекать из крышки бачка. Также при замене всех тормозных суппортов нужно в обязательном порядке очистить все детали от какой-либо грязи или коррозии.

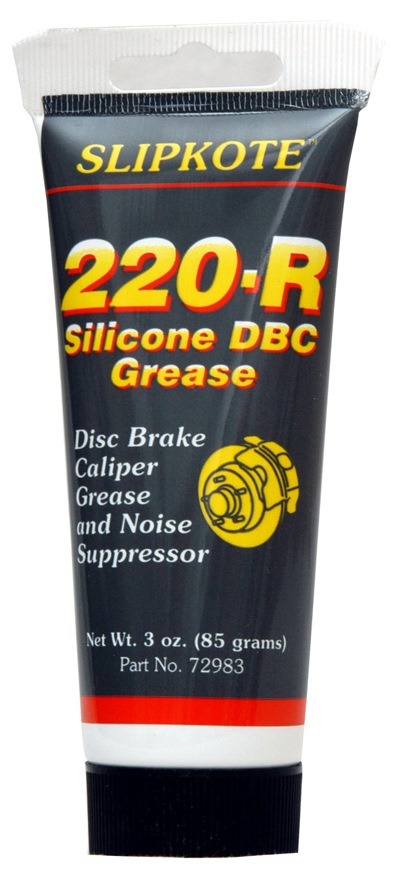

При замене или починке суппортов можно также воспользоваться пластичной термостойкой смазкой. Перед процессом установки новых колодок нужно как можно дальше переместить поршень внутрь цилиндра. При установлен тормозного суппорта важно собирать тормозной механизм нужно в обратном порядке, а при установке внутренней колодки надо расположить её так, чтобы индикатор (акустический) был вверху колодки.

Как отремонтировать суппорт Шевроле-Круз

Многие владельцы Шевроле Круз после 20 тысяч километров езды сталкиваются с серьезными проблемами, которые связаны с неисправностью тормозных суппортов. В большинстве случаев проявляется стук, который свидетельствует о различных неполадках. Например, предполагается износ тормозных колодок, который может составлять 50 процентов. Более того, при движении на небольшой скорости по мелким неровностям дороги стук проявляется, если причина кроется в суппортах. Однако для того чтобы окончательно убедиться в причине, рекомендуется снять переднее колесо и проверить тормозной суппорт поперек. Если люфт механизма составит от одного до полутора миллиметров, причина проблем будет подтверждена.

Возможности для проверки технического состояния

Многие автомобилисты интересуются, как можно успешно и оперативно устранить стук суппортов Шевроле Круз. Для этого существуют различные способы:

1. Разборка суппорта с дальнейшей смазкой всех направляющих. Однако после выполнения такого мероприятия проблему удается решить примерно на месяц.
2. Изготовление утолщенных направляющих тормозного суппорта. Нужно понимать, что даже после выполнения подобной процедуры остается риск того, что проблема в дальнейшем возникнет повторно.
3. Создание проточки направляющих, которые будут ориентированы под резиновые колеса. В этом случае предусматривается необходимость подбора маслостойких колец, создаваемых из высококачественной резины. Нужно понимать, что нарушение технологии процедуры приведет к тому, что направляющие будут заклинивать.
4. При необходимости можно заказать комплект направляющих, для одного из которых будет предложен резиновый манжет. Однако такая комплектация будет отличаться достаточно высокой стоимостью. Нужно отметить, что один комплект обладает только одним направляющим с резинкой, но при этом для успешной работы механизма потребуется четыре подобных изделия. Приблизительная цена одного комплекта составляет 1300 рублей.

Таким образом для того чтобы успешно решить проблему, которая связана с техническими нюансами Шевроле Круз и беспроблемными поездками, потребуется проявить ответственный подход. Многие водители Шевроле Круз подтверждают, что примерно после двадцати тысяч километров пробега оказываются заметными технические стуки. Однако понять причину таких звуков далеко не всегда оказывается настолько просто, насколько этого хотелось бы. Как понять, в каком состоянии пребывает суппорт Шевроле Круз:

1. Изначально рекомендуется внимательно осмотреть тормозные колодки и обратить внимание на износ. Если отметился износ колодок примерно наполовину, можно быть уверенными в том, что стук исходит именно от суппортов.
2. При езде на небольшой скорости по ямам и другим неровностям дороги желательно нажать на педаль тормоза. Если звучание пройдет, можно быть уверенными в том, что суппорт издает неприятный стук.
3. Однако от последних сомнений все-таки нужно избавиться. Для этого рекомендуется снять переднее колесо автомобиля и раскачать суппорт поперек положения. Люфт должен быть меньше 1–1,5 миллиметров. В противном случае сомнения будут подтверждены.

Эксперты отмечают, что задний суппорт Шевроле Круз целесообразно ремонтировать только после того, как удалось окончательно убедиться в причинах нарушения работы технического оснащения автомобиля. Многие опытные водители рекомендуются установить распорные пружины, которые стоят дешевле направляющих, но при этом гарантируется долгий эффект.

Нюансы профессионального ремонта переднего и заднего суппорта

Проведение ремонта переднего и заднего суппорта отличается, поэтому желательно принимать во внимание основные нюансы предстоящих мероприятий. От этого во многом зависит, насколько успешными будут ремонтные мероприятия и удастся ли улучшить технические характеристики автомобиля.

Особенности ремонта переднего суппорта

Нужно отметить, что для качественного функционирования Шевроле Круз, потребуется регулярно менять используемую техническую жидкость (желательно проводить замену, по крайней мере, раз в 2 года). Правильное техническое обслуживание гарантирует сохранение работоспособности переднего суппорта и надежность технической системы.

Ремонтные мероприятия желательно проводить только у профессионалов. Предстоящие ремонтные мероприятия предполагают обязательный учет многочисленных нюансов, последовательное выполнение поставленных задач, использование высококачественных комплектующих. Только при правильном проведении ремонта можно рассчитывать на то, что передний суппорт Шевроле Круз все-таки будет работать правильно.

Особенности ремонта заднего суппорта

В этом случае также рекомендуется профессиональный ремонт, так как предварительно проводится диагностика для точного определения причины неисправности. Нужно понимать, что одни и те же признаки могут свидетельствовать о проблемах с передним и задним суппортом. Только специалисты могут понять, в чем на самом деле кроется причина.

Для того чтобы успешно отремонтировать суппорт тормозной задний Шевроле Круз, рекомендуется соблюдать всю последовательность запланированных мероприятий и действовать в соответствии с регламентом производителя. Рекомендуется использовать специальные инструменты, фирменные комплектующие для успешного ремонта заднего суппорта.

Специалисты отмечают, что ремонтные мероприятия могут оказаться крайне затруднительными, если запчасти являются сильно изношенными или деформированными. В этом случае вместо ремонта становится возможной только проведение замены суппорта, так как в противном случае, после проведенных ремонтных мероприятий система торможения, спустя несколько сотен километров вновь начнет давать серьезные сбои.

Возможные проблемы

Дисковые тормоза, а также передний и задний суппорт отличаются простотой в техническом обслуживании. Однако нужно принимать во внимание следующие важные аспекты:

• контроль давления в тормозной системе обязателен, причем для этого нужно следить за состоянием тормозного цилиндра и жидкости;
• в цилиндре должен быть только определенный уровень тормозной жидкости;
• повреждение пыльника системы торможения не допускается, причем пыль или грязь механизма может привести к нежелательной поломке.

Вышеописанные проблемы могут быть успешно устранены только с пониманием того, по какой схеме будут работать комплектующие технической системы.

Замена и ремонт суппорта Шевроле Круз могут быть отложены на более поздний срок, если осуществляется правильное техническое обслуживание машины.

Замена тормозных колодок передних колес Chevrolet Cruze J300 (2008 – 2016)

Инструмент:​

• Балонный ключ
• Упор (башмак) противооткатный
• Опорные стойки
• Домкрат винтовой
• Отвертка плоская большая
• Щетка металлическая
• Приспособление для утапливания тормозных суппортов (09581-11000)
• Вороток под торцевую насадку
• Насадка на вороток 10 мм
• Динамометрический ключ

Детали и расходники:​

• Шприц
• Проволока
• Емкость техническая
• Тормозная жидкости (типа DOT-4, при необходимости)

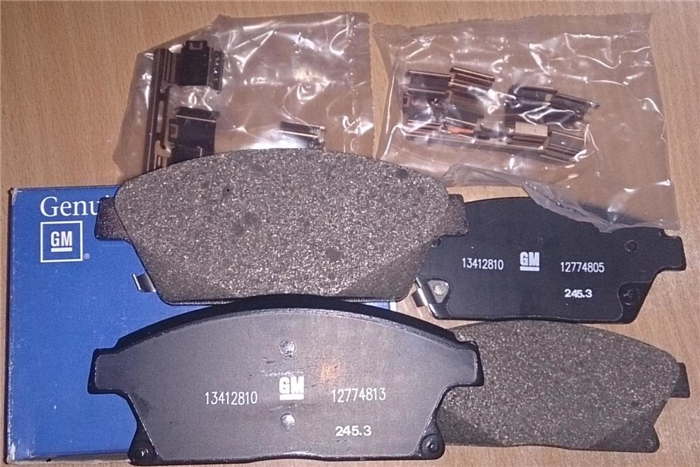

• Передние тормозные колодки (13412810)

• Направляющие пальцы переднего суппорта и защитные чехлы (при необходимости) (13504035)

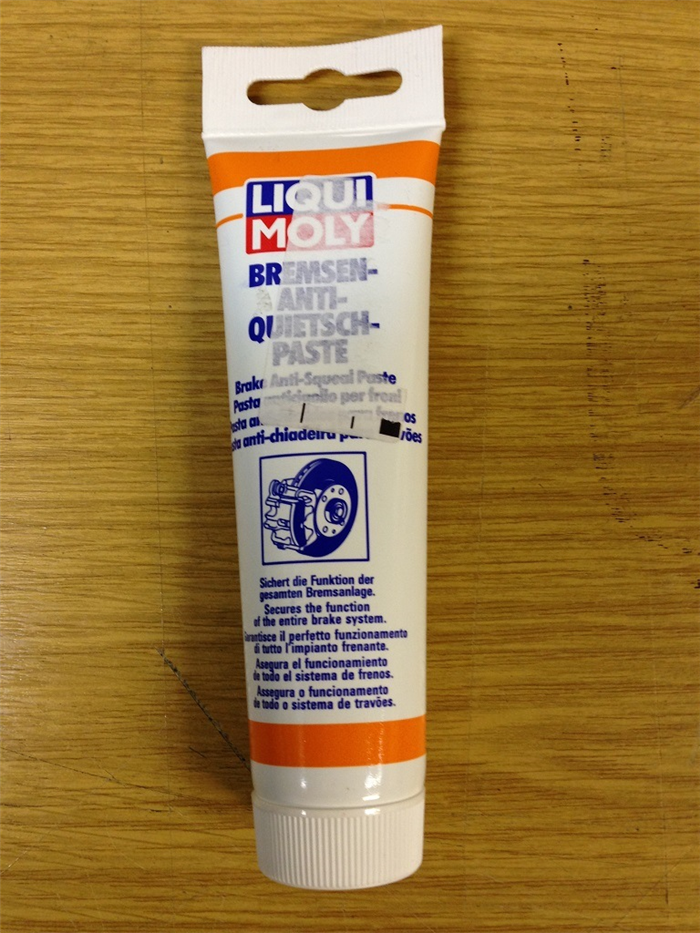

• Смазка для направляющих пальцев

• Смазка для направляющих скоб

Примечание:

В этой статье показана замена передних колодок Шевроле.

Замену колодок проводим в случае предельно допустимого износа их накладок. Передние колодки Шевроле Круз также необходимо заменить при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Колодки тормозных механизмов передних колес необходимо заменять только комплектом – комплект колодок левого переднего колеса, и комплект колодок правого переднего колеса. Замена колодок Шевроле Круз только с одной стороны может привести к уводу автомобиля в сторону при торможении.

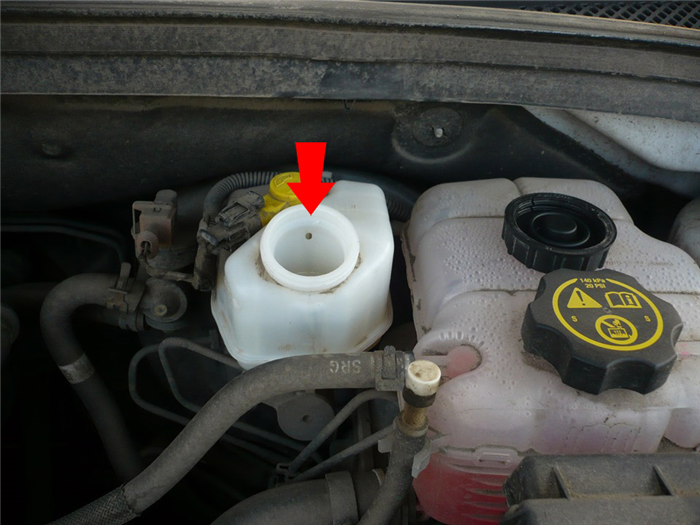

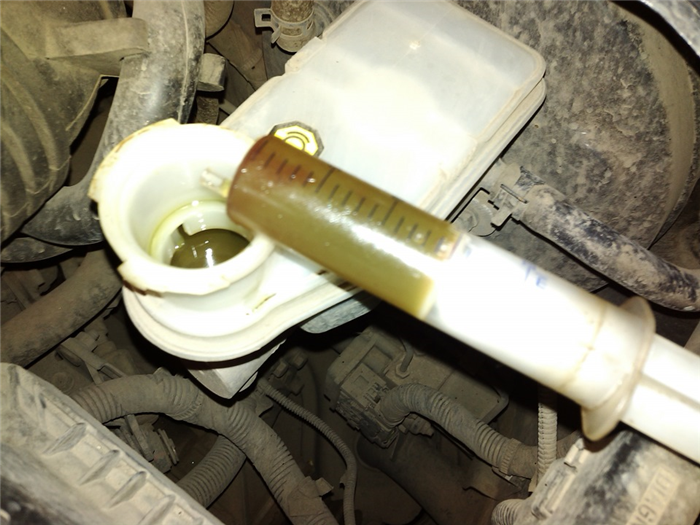

1. Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачайте из бачка часть жидкости.

Примечание:

Жидкость необходимо откачать чтобы при утапливании поршня в рабочий цилиндр она не вытекла из-под крышки бачка.

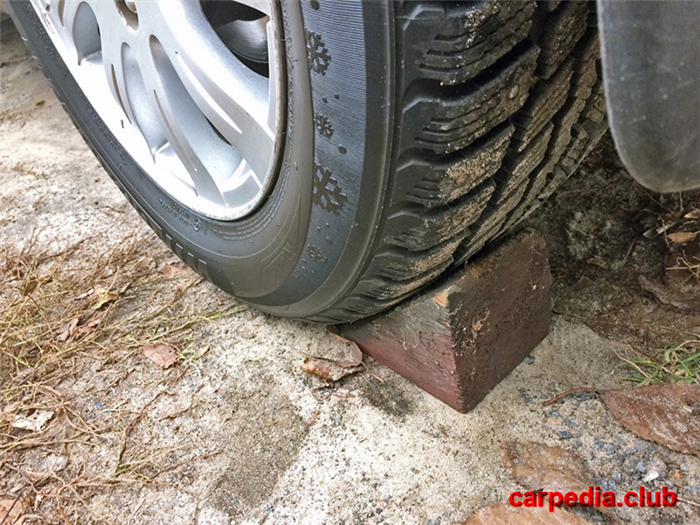

2. Затормозите автомобиль стояночным тормозом и установите противооткатные упоры («башмаки») под задние колеса.

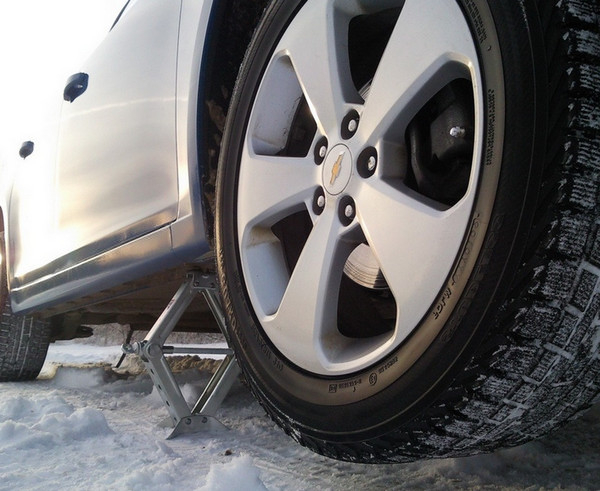

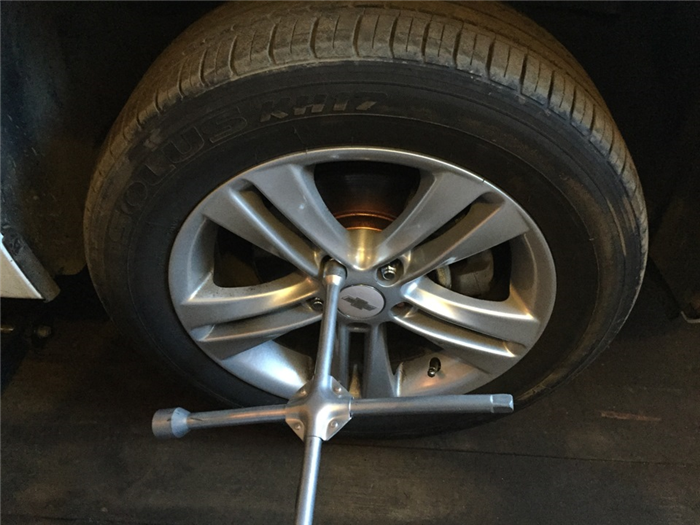

3. Ослабьте затяжку гаек крепления колес, приподнимите переднюю часть автомобиля с помощью домкрата, установите автомобиль на надежные опоры, и снимите колесо.

ПРЕДУПРЕЖДЕНИЕ:

Ослабляйте и затягивайте гайки крепления колеса только на автомобиле, стоящем на земле.

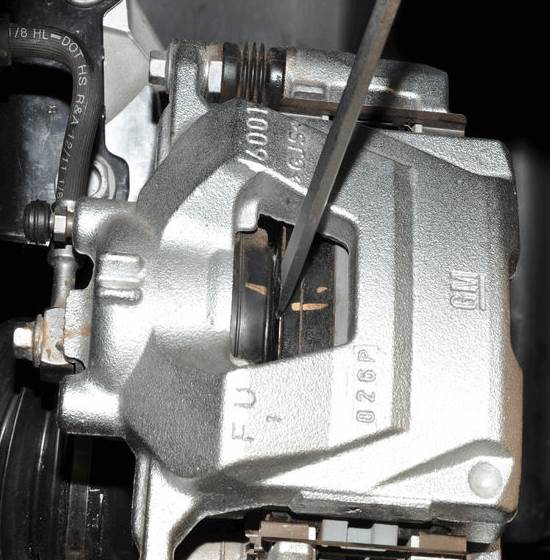

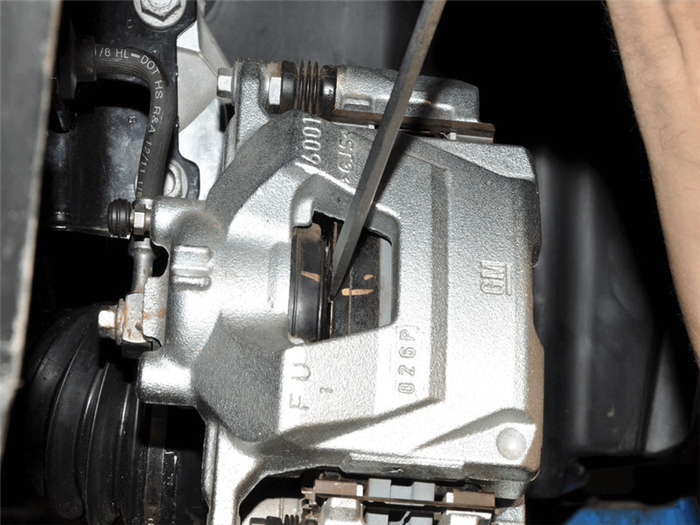

4. Вставьте отвертку с широким лезвием в окно суппорта между тормозным диском и колодкой, разведите тормозные колодки и тем самым утопите поршень в цилиндр.

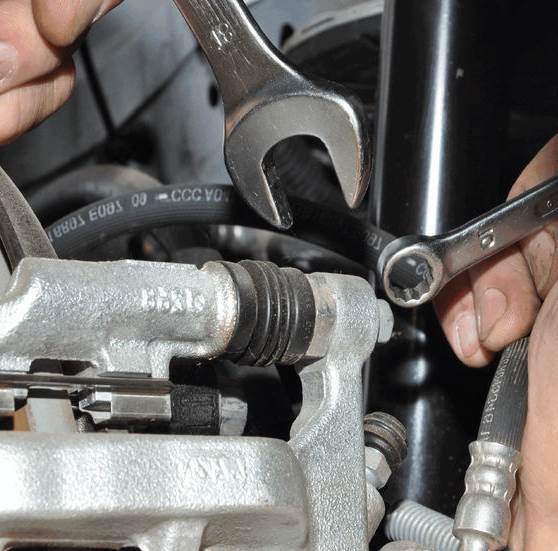

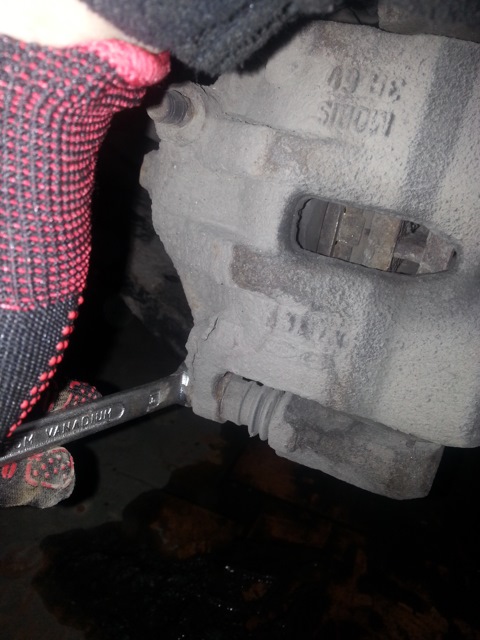

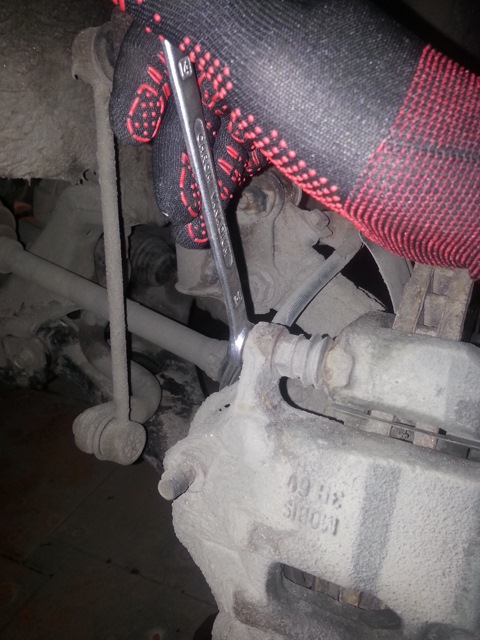

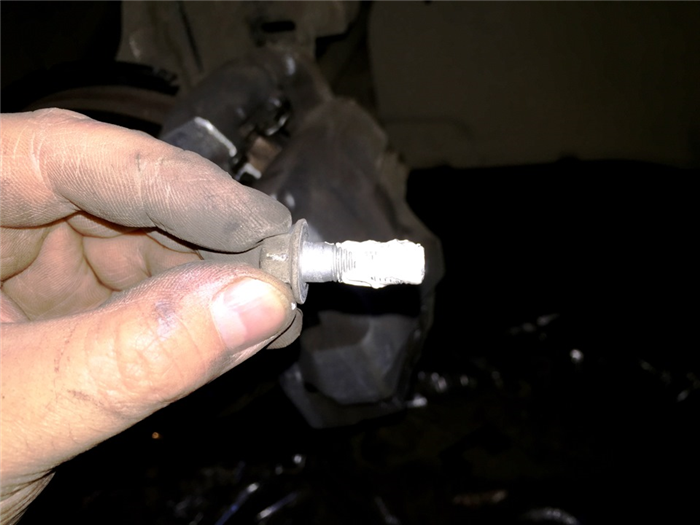

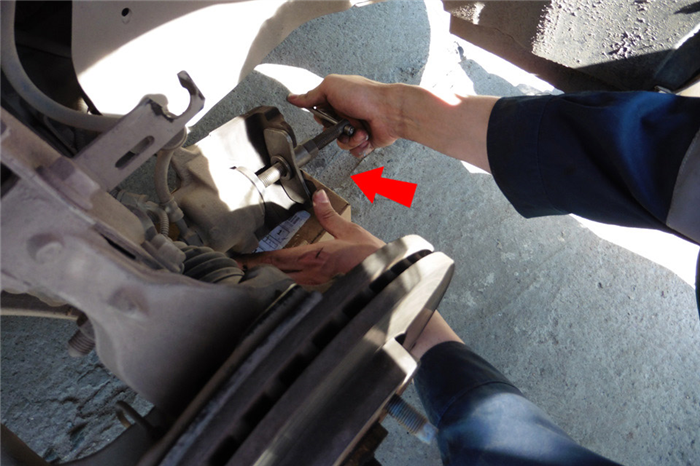

5. Ключом «на 10» открутите нижний и верхний болт крепления суппорта к направляющему пальцу.

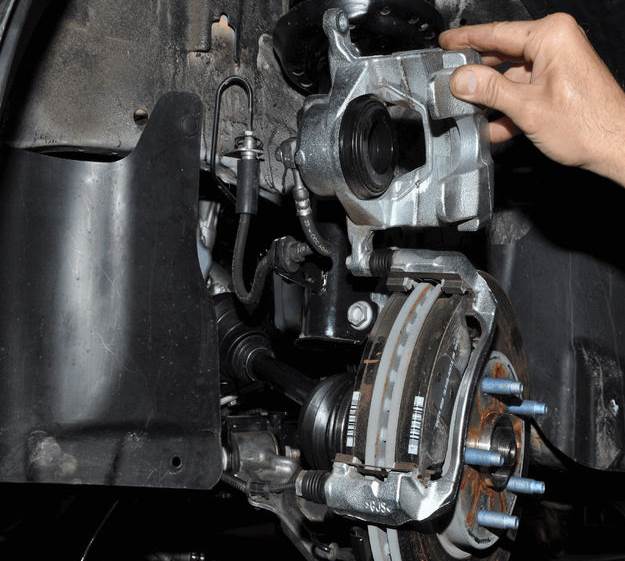

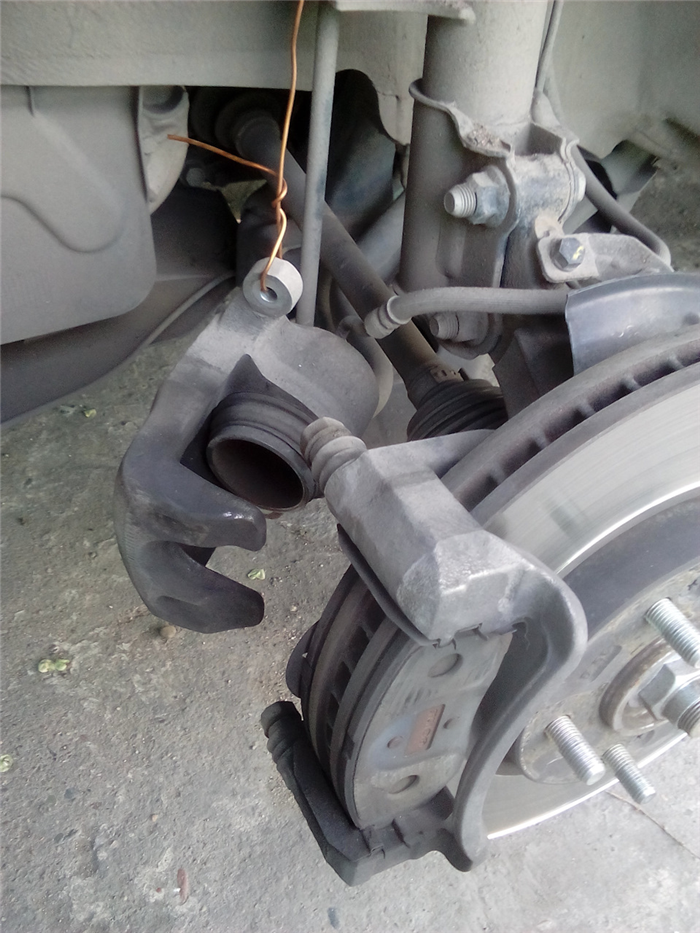

6. Снимите суппорт с направляющей колодок (не отсоединяя от суппорта тормозной шланг), и подвяжите суппорт к пружине амортизаторной стойки.

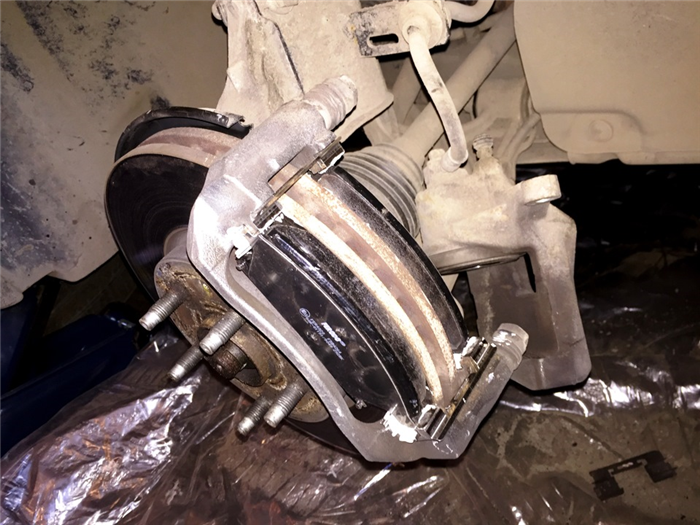

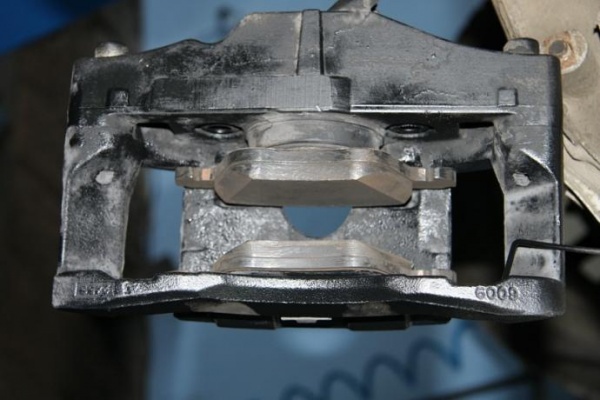

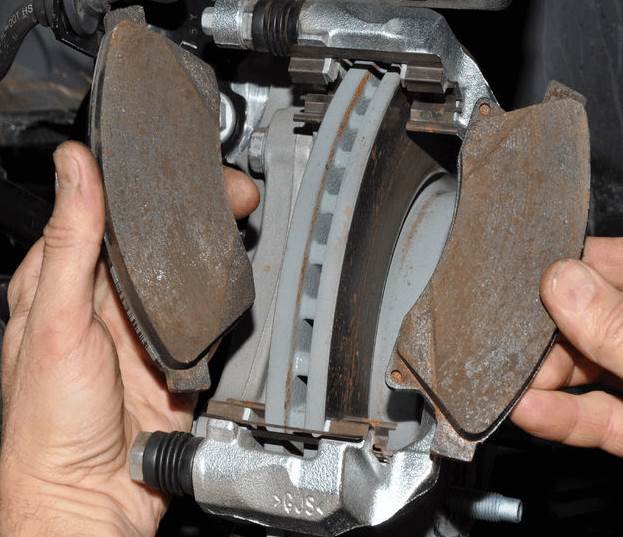

7. Извлеките внутреннюю, а потом наружную колодку из направляющей тормозных колодок.

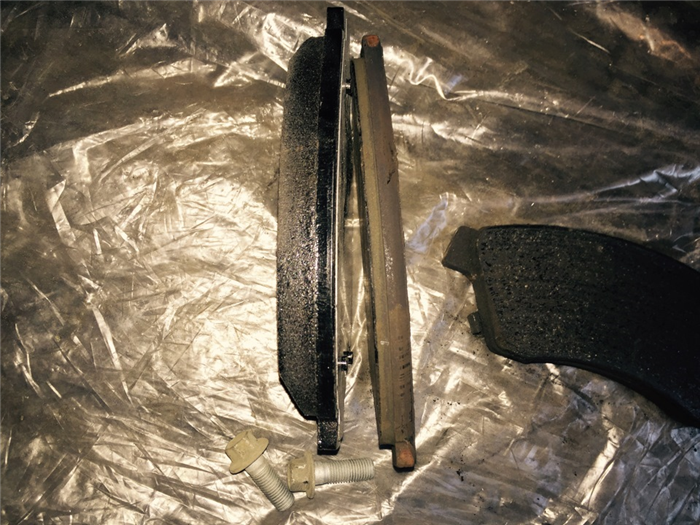

Толщина старой и новой тормозной колодки.

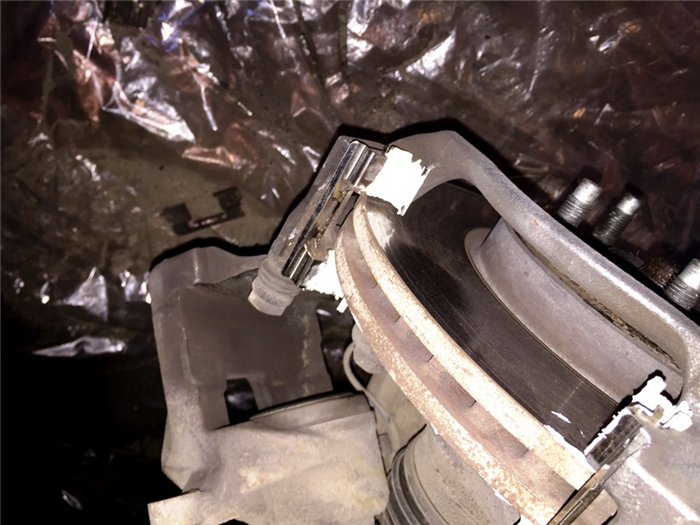

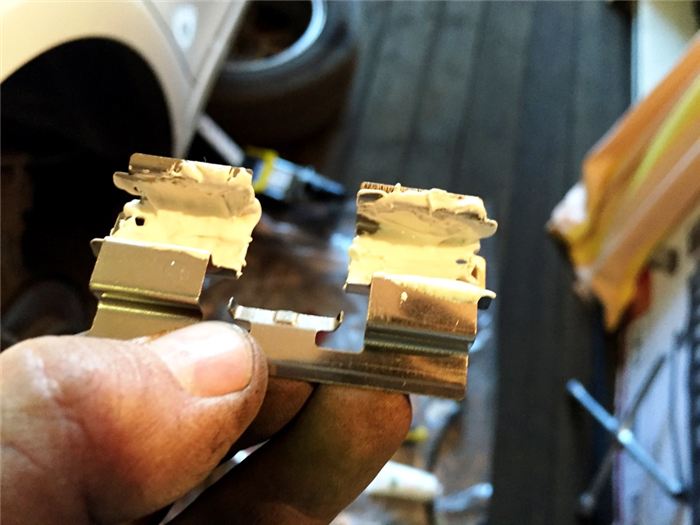

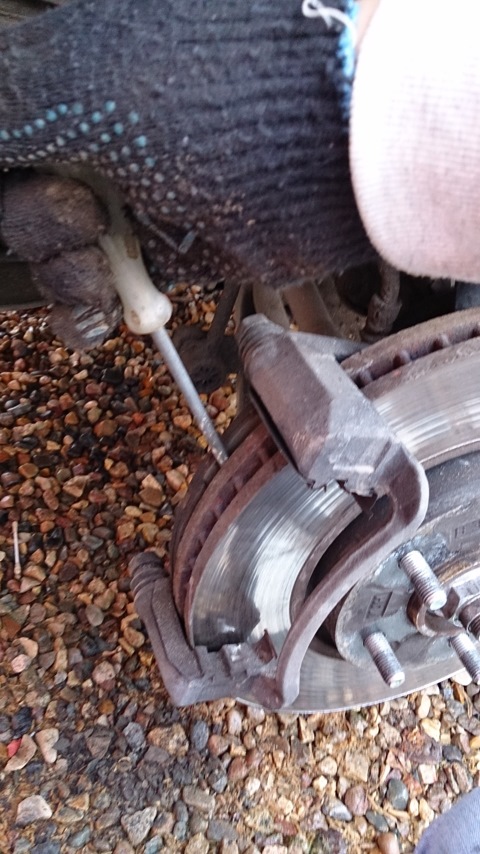

8. Подденьте отвёрткой и снимите нижнюю и верхнюю направляющую пластину.

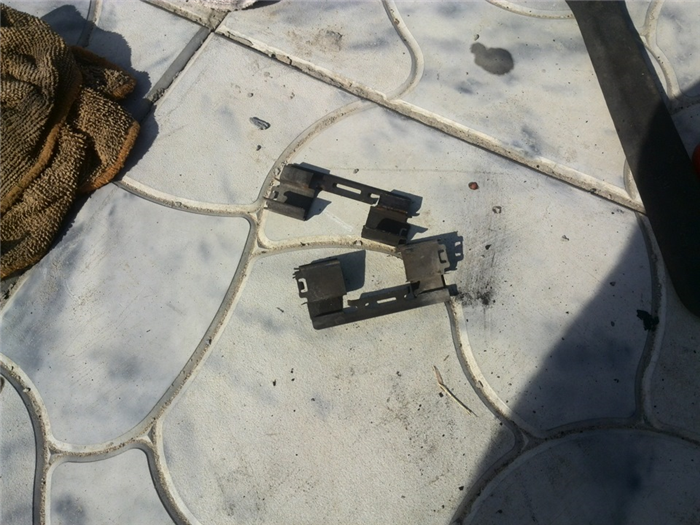

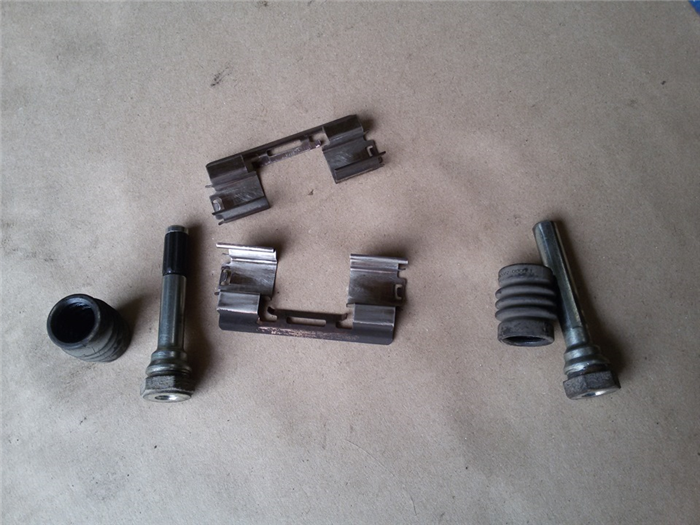

Скобы передних суппортов Шевроле.

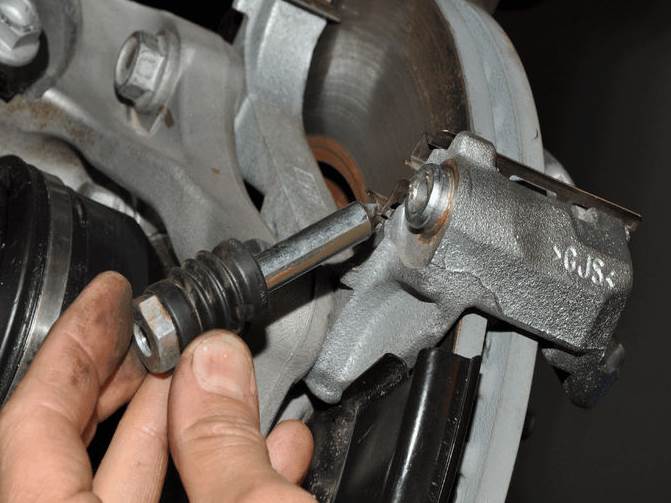

9. Достаньте направляющие пальцы из отверстия направляющих колодок, снимите защитный чехол из направляющих пальцев.

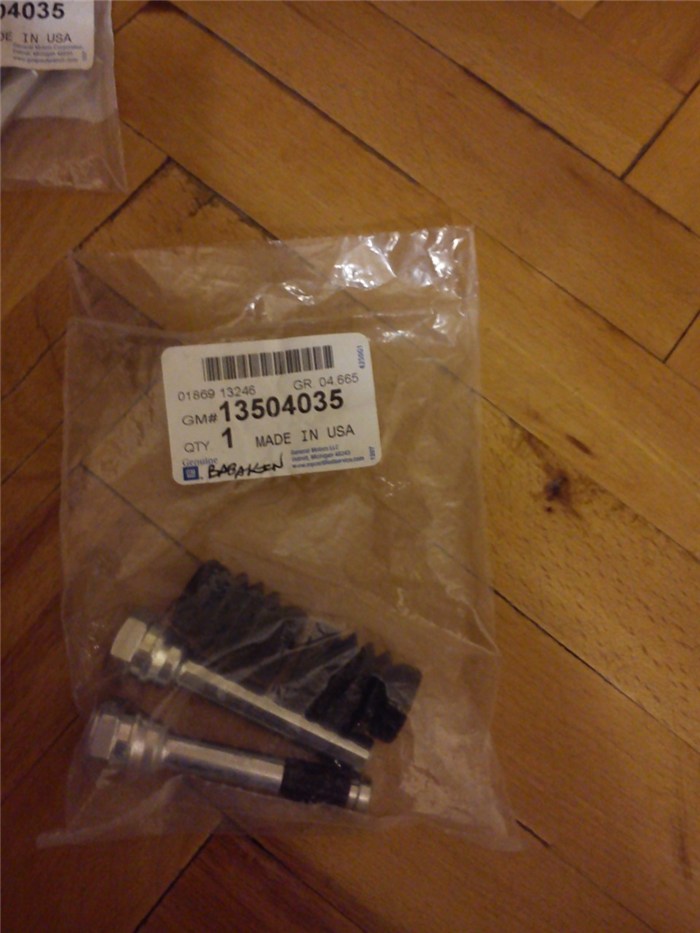

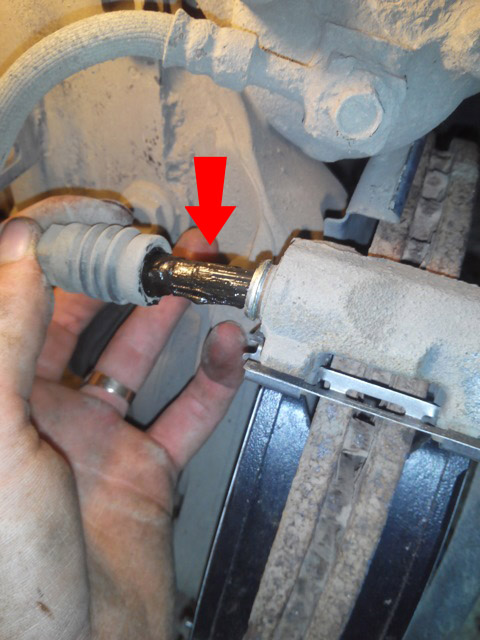

Направляющие пальцы переднего суппорта Шевроле.

Примечание:

Замените чехол направляющего пальца, если он затвердел, деформирован или порван.

10. Cмажьте направляющий палец высокотемпературной смазкой, и установите направляющий палец суппорта Шевроле на место.

Примечание:

Аналогично смажьте и установите второй направляющий палец.

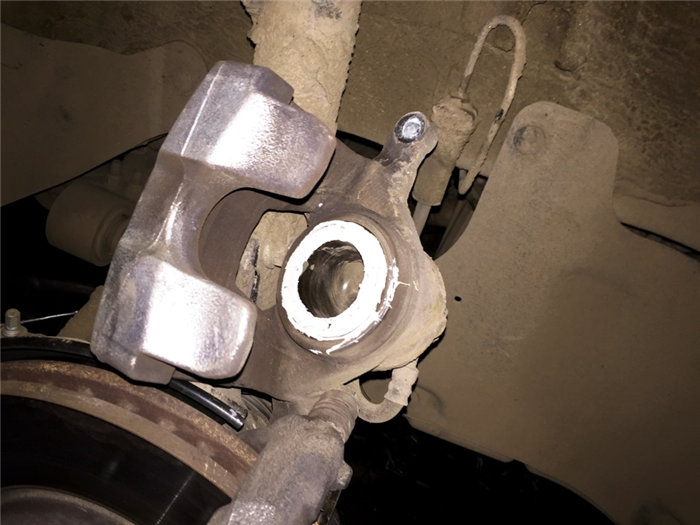

11. Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

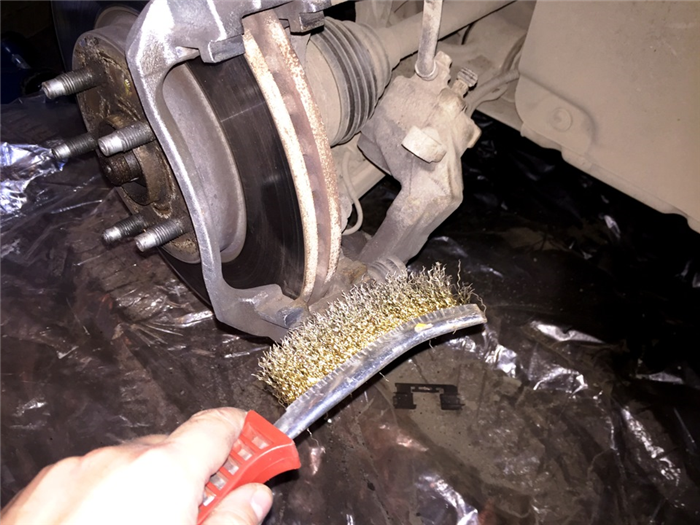

12. Металлической щеткой очистите от грязи и коррозии детали тормозного механизма, особенно посадочные места тормозных колодок в направляющих пластинах суппорта и направляющей колодок.

ПРЕДУПРЕЖДЕНИЕ:

Запрещено использовать бензин для очистки деталей тормозных механизмов.

13. Смажьте направляющие скобы высокотемпературной смазкой и установите их на место.

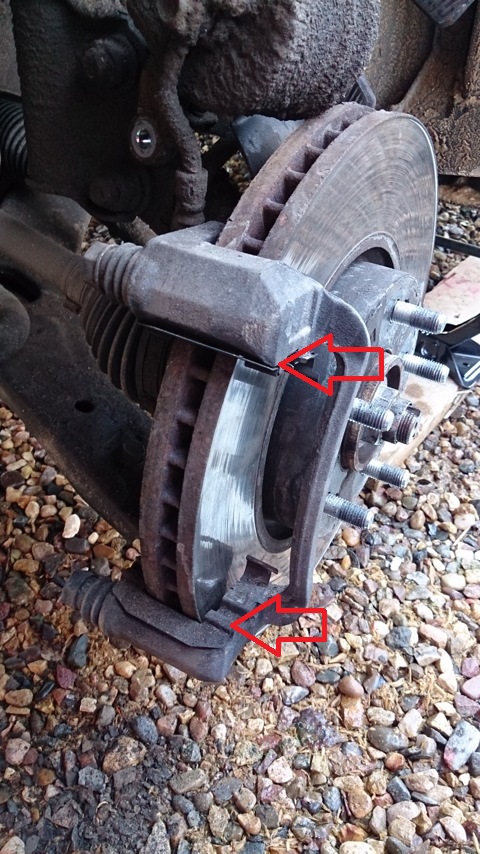

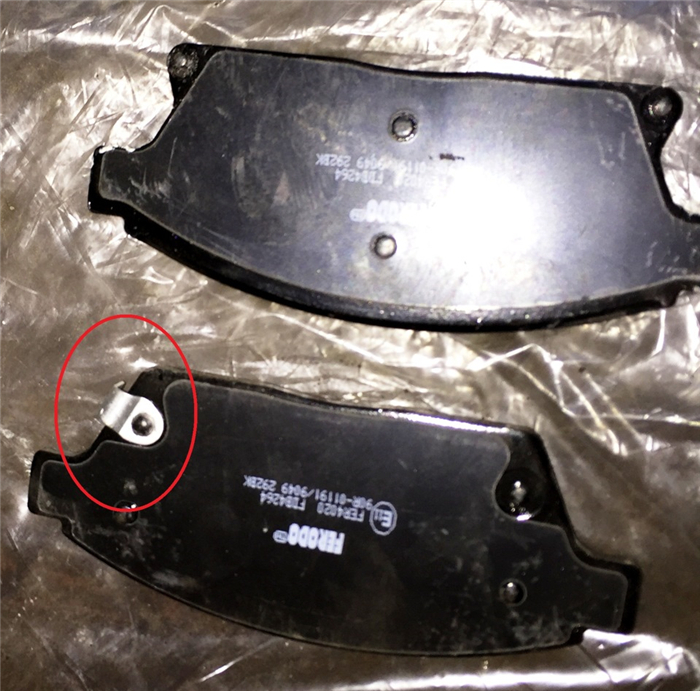

14. Установите колодки. Колодку с металлическим скрипуном установите на внутреннюю сторону

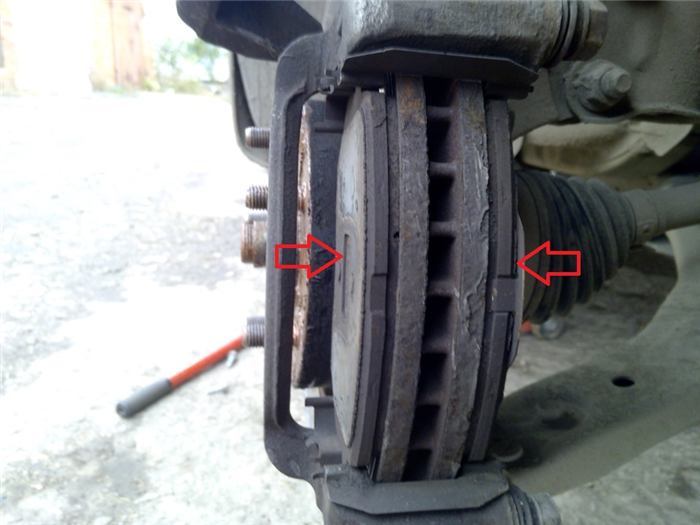

Индикатор износа колодок Шевроле.

15. Смажьте поршень высокотемпературной смазкой.

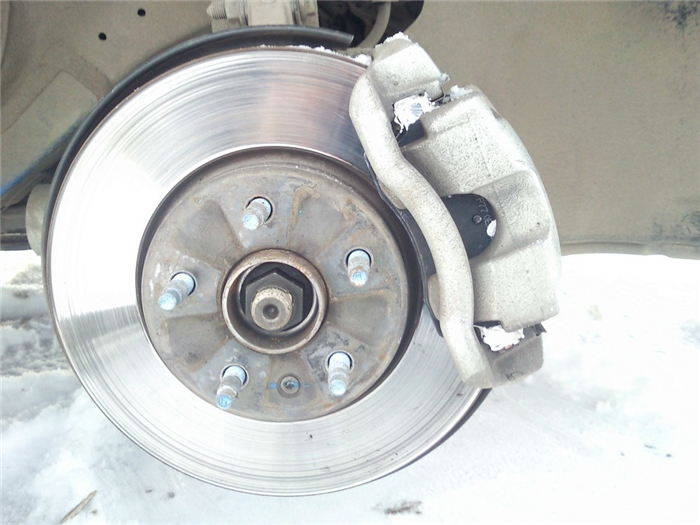

16. Смажьте болты крепления сппорта высокотемпературной смазкой, и установите суппорт на место.

Примечание:

Момент затяжки болтов крепления суппорта составляет 28 Н·м.

17. Установите колесо в порядке, обратном снятию.

18. Проверьте уровень тормозной жидкости, и при необходимости доведите его до нормы.

Примечание:

После доливки жидкости плотно закрутите крышку бачка.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников

Замена колодок Шевроле Круз своими силами

Замена колодок Шевроле Круз собственными руками позволит сэкономить на поездку в автосервис. Сегодня мы подробно расскажем, как поменять передние и задние колодки Chevrolet Cruze. На всех 4 колесах стоит дисковый механизм с суппортом и плавающей скобой, которая перемещается благодаря направляющим пальцам. Спереди стоят вентилируемые диски, сзади обычные. Для работы понадобится набор стандартных инструментов, домкрат и надежная подставка.

Замена передних колодок Chevrolet Cruze

Если уровень жидкости в бачке гидропривода тормозов и сцепления находится на метке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекла из-под крышки бачка.

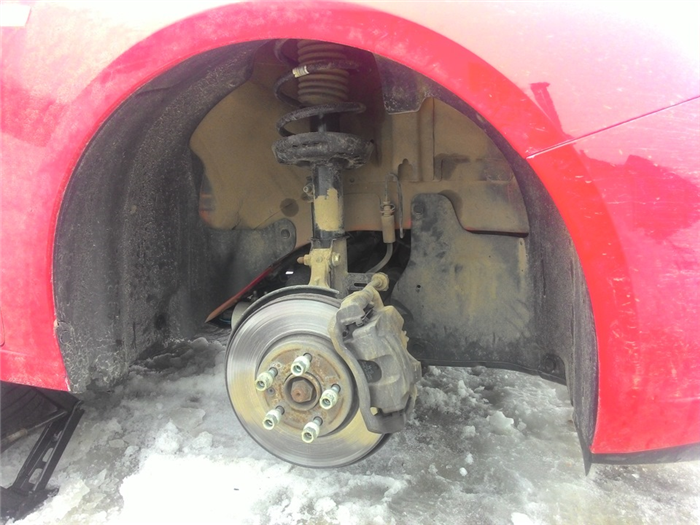

Снимаем переднее колесо и устанавливаем автомобиль на подставку заводского изготовления. Поворачиваем до упора рулевое колесо в ту сторону, на которой заменяем тормозные колодки. Через окно суппорта вставляем отвертку с широким лезвием между внутренней тормозной колодкой и торцом поршня. Опираясь отверткой на колодку, утапливаем поршень в цилиндр и сдвигаем суппорт по направляющим пальцам.

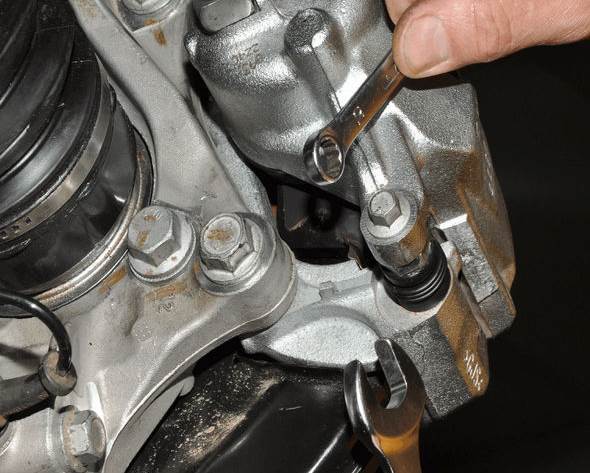

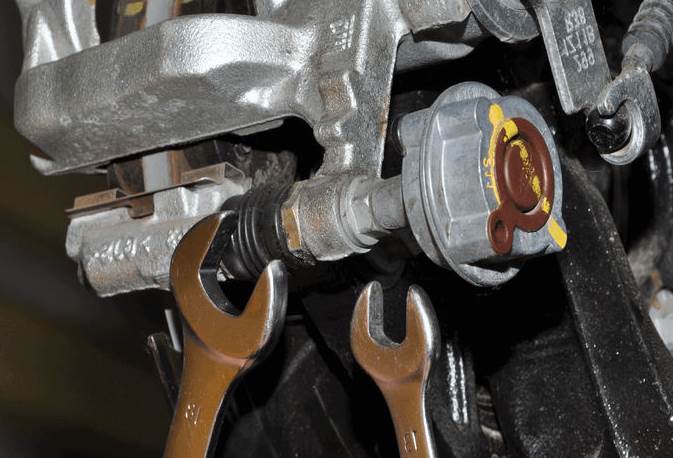

Накидным ключом «на 10» отворачиваем болт крепления суппорта к нижнему направляющему пальцу, удерживая направляющий палец ключом «на 18». Поддев нижнюю часть суппорта, поворачиваем суппорт на верхнем направляющем пальце относительно направляющей колодок.

Вынимаем наружную и внутреннюю колодки из направляющей тормозных колодок. Вынимаем из направляющей колодок верхнюю и нижнюю прижимные пластины.

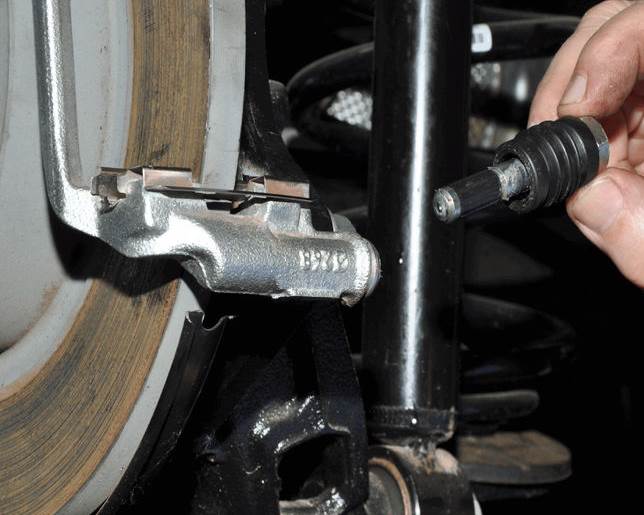

Вынимаем нижний направляющий палец из отверстия направляющей колодок. Если резиновый защитный чехол направляющего пальца порвался или потерял эластичность, его следует заменить. Снимаем резиновый защитный чехол с пальца и устанавливаем новый чехол.

При необходимости аналогично (отвернув болт крепления суппорта к верхнему направляющему пальцу и отведя суппорт от направляющей колодок) заменяем чехол верхнего направляющего пальца тормозного механизма Шевроле Круз.

Очищаем от грязи и коррозии детали тормозного механизма, особенно прижимные пластины колодок и их посадочные места в направляющей колодок. Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра. Для этого аккуратно, чтобы не повредить пыльник поршня и сам пластмассовый поршень, раздвижными пассатижами утапливаем поршень в цилиндр.

Собираем тормозной механизм Круз в обратной последовательности. При установке внутренней колодки Шевроле Круз ее необходимо ориентировать так, чтобы акустический индикатор износа располагался вверху колодки. Болты крепления суппорта к направляющим пальцам затягиваем моментом 28 Нм.

После замены колодок в тормозных механизмах обоих передних колес несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками. Затем обязательно проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доводим его до нормы. Ведь изначально мы часть жидкости убрали, поэтому стоит её долить.

Замена задних колодок Chevrolet Cruze

Снимаем заднее колесо и устанавливаем Шевроле Круз на прочную подставку. Ключом «на 13» вращаем против часовой стрелки за шестигранник антивибрационный груз тормозного механизма, удерживая нижний направляющий палец суппорта ключом «на 18».

Снимаем антивибрационный груз. Накидным ключом «на 10» отворачиваем болт крепления суппорта к верхнему направляющему пальцу, удерживая палец за шестигранник ключом «на 18».

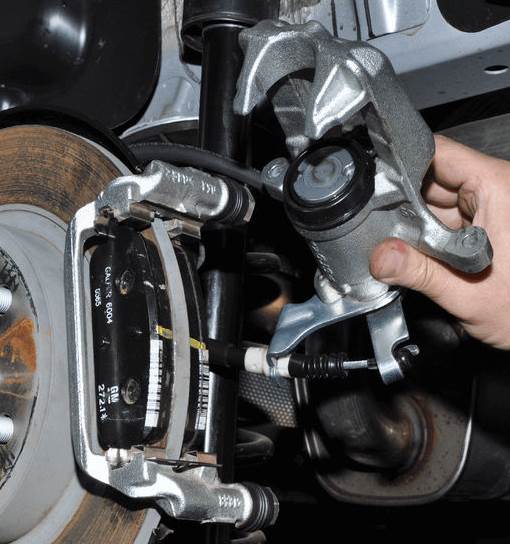

Отводим суппорт от направляющей колодок, не отсоединяя от него шланг тормозного механизма и трос стояночного тормоза. Располагаем суппорт на проставке для крепления направляющей колодок.

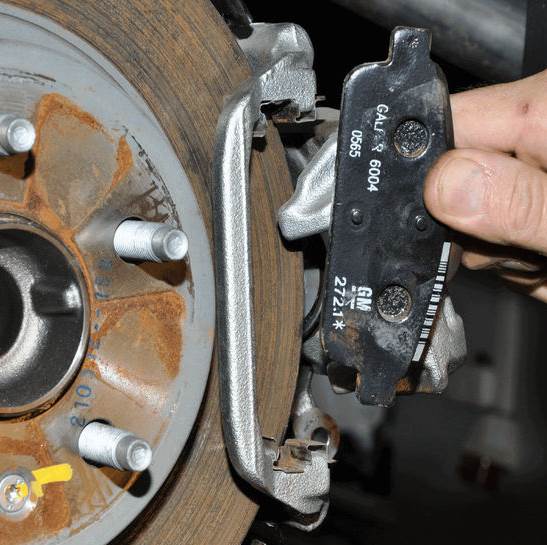

Лезвием отвертки «утапливаем» на нижней прижимной пластине колодок фиксатор. Вынимаем наружную тормозную колодку из направляющей колодок. Аналогично вынимаем из направляющей колодок внутреннюю тормозную колодку.

Перед установкой новых колодок вынимаем из направляющей колодок верхнюю и нижнюю прижимную пластины. Очищаем от грязи и коррозии детали тормозного механизма, особенно прижимные пластины тормозных колодок и их посадочные места в направляющей колодок. Для очистки тормозных механизмов запрещено применять бензин и дизельное топливо. Вставив в направляющую колодок прижимные пластины, устанавливаем новые тормозные колодки. При установке внутренней колодки ее необходимо ориентировать так, чтобы акустический индикатор износа располагался в верхней части колодки. Перед монтажом суппорта Шевроле Круз необходимо максимально переместить поршень внутрь цилиндра.

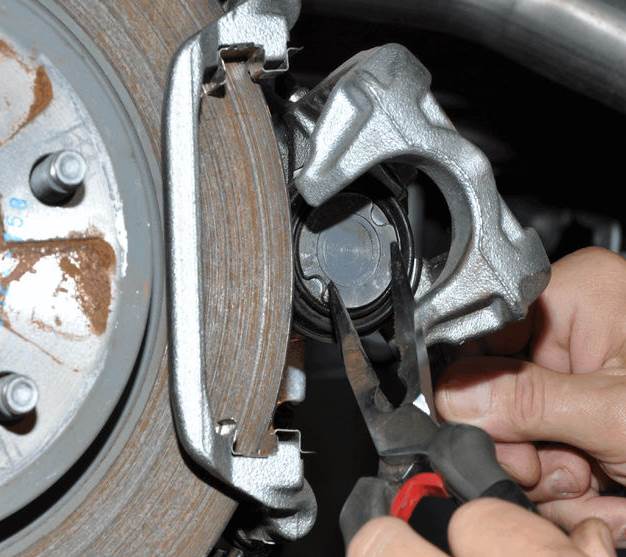

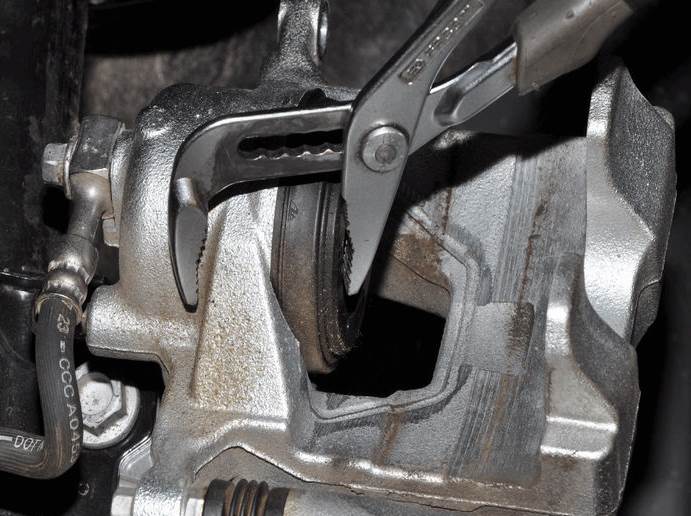

Для этого вставляем пассатижи c узкими губками в гнезда поршня и поворачиваем его по часовой стрелке, одновременно надавливая на поршень. Наша задача вкрутить поршень в цилиндр максимально глубоко, что бы не возникла проблема с установкой новых колодок Chevrolet Cruze, которые гораздо толще изношенных.

Осматриваем пыльник поршня, при повреждении пыльника — заменяем его. Перед установкой суппорта необходимо также проверить состояние направляющих пальцев и их защитных чехлов. Вынимаем из отверстия направляющей колодок верхний направляющий палец суппорта.

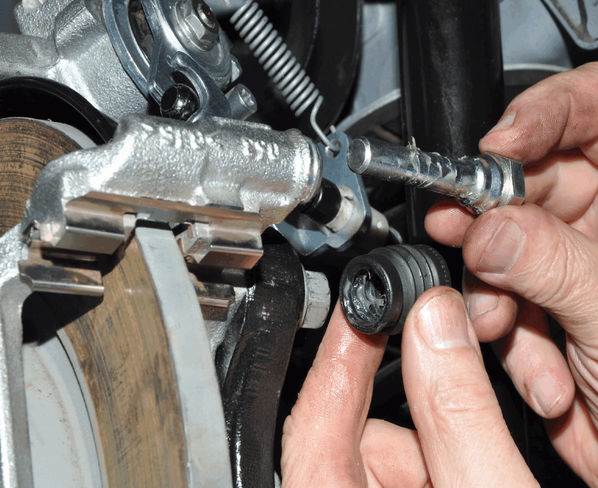

Снимаем с пальца резиновый гофрированный чехол. Аналогично вынимаем из отверстия направляющей колодок нижний направляющий палец (с пластмассовой противоскрипной втулкой на стержне пальца) и снимаем с него резиновый гофрированный чехол.

Осматриваем резиновые чехлы направляющих пальцев и при повреждении чехлов — трещины, разрывы, потеря эластичности резины — заменяем новыми. Установив новые защитные чехлы пальцев, наносим на стержни пальцев слой пластичной термостойкой смазки. Вставляем пальцы в отверстия направляющей колодок и устанавливаем суппорт. Болт крепления суппорта и антивибрационный груз затягиваем моментом 28 Нм.

Аналогично заменяем тормозные колодки тормозного механизма правого заднего колеса. После замены колодок несколько раз нажимаем на педаль тормоза для установки зазоров между колодками и дисками. Проверяем уровень рабочей жидкости в бачке гидроприводов тормозов и сцепления и при необходимости доводим его до нормы. Естественно меняем сразу весь комплект колодок 4 штуки. А после сборки механизма обязательно проверяем работу ручного тормоза.
