При выходе из строя охлаждающего агрегата его меняют на новый. Процедура замены на Нива Шевроле – простая операция, которая по силам и начинающему автолюбителю. Главное, иметь хотя бы небольшой опыт авторемонтных работ и следовать инструкции по демонтажу и установке.
Устройство и неисправности агрегата
Охлаждающая система – одна из важнейших для автомобиля. Если она неисправна, это грозит перегревом и закипанием, а в дальнейшем дорогостоящим ремонтом. Радиатор охлаждения является центральным узлом. Его назначение – не дать возможности перегреться двигателю. Охлаждающая система работает в тяжелых условиях при повышенных температурных режимах и давлении. Поэтому ее узлы подвержены быстрому износу. Это причина частой поломки радиатора.

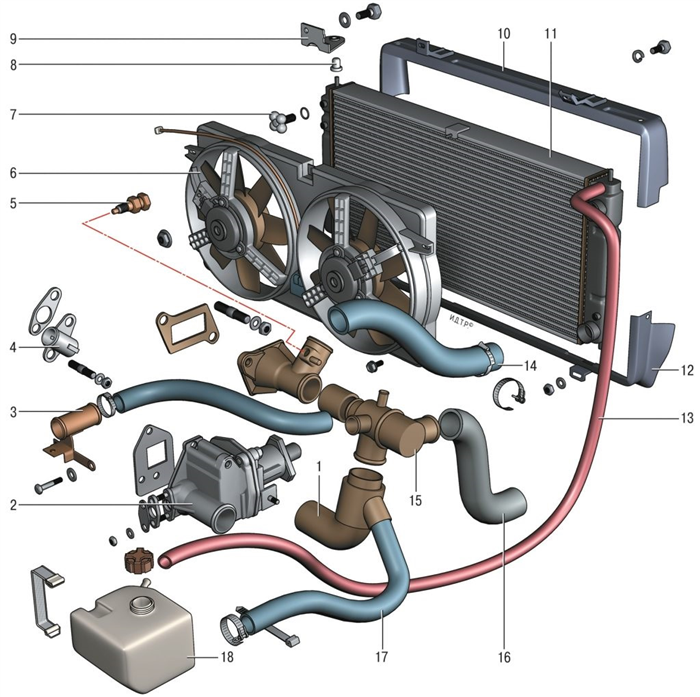

Устройство радиатора простое. Он представляет собой сердцевину из большого количества трубок и двух банок, которые находятся сверху и снизу от сердцевины. Хладагент, циркулирующий в системе отводит от цилиндров силового агрегата избыточное тепло, протекая по трубкам, где охлаждается потоком воздуха, дующим навстречу. Когда машина стоит, воздух для охлаждения поступает принудительно с помощью лопастей вентилятора.
Неисправности радиатора, которые выводят его из строя, связаны с повреждением сердцевины и протеканием банок. Основными причинами является естественный износ и выработка ресурса, которая сокращается, если не доливать вовремя охлаждающую жидкость и не следить за чистотой поверхности агрегата. Банки в основном пластиковые, поэтому на стенках со временем появляются микротрещины, являющиеся причиной течи.
Некоторые автолюбители пытаются своими силами восстановить бачки, но ресурс их после ремонта непродолжительный. Профессионалы используют современную технологию сварки пластика. Если к ним вовремя обратиться при незначительных повреждениях, то можно восстановить бачки на долгое время. Проще и надежнее поменять пластиковые детали на металлические.
Повреждение сердцевины требует более серьезного ремонта. Симптомами неисправности является также течь, но в случае с сердцевиной это связано с повреждением трубок, из которых она состоит. Они изготовлены из меди или алюминия. Течь возникает из-за механического повреждения элементов радиатора от попадающих с дорожного покрытия камней из-под колес движущихся впереди машин. Второй часто встречающейся причиной является коррозия. Ремонтировать сердцевину имеет смысл, если повреждения носят единичный характер.
Лучший и простой способ восстановления работы системы охлаждения – полная замена радиатора, хотя это намного дороже ремонта.
Меняем радиатора охлаждения: подробная инструкция
Эта процедура на авто с кондиционером и без имеет отличия. Сначала рассмотрим ее для Шевроле Нива без кондиционера. Для ее проведения нужно приготовить:
- набор рожковых и накидных ключей;
- набор головок;
- 5 литров свежей охлаждающей жидкости (ОЖ) той же марки, что была залита в систему;
- 1 литр жидкости для гидроусилителя;
- несколько хомутов, если необходима будет замена;
- воронку или лейку;
- силиконовый герметик;
- набор отверток;
- емкости объемом 5 и 1 л, куда будем сливать рабочие жидкости.
Процесс замены представляет собой последовательность шагов:
- Устанавливаем внедорожник на эстакаде, смотровой канаве или подъемнике. Чтобы исключить откат, включаем скорость, ручник или под задние колеса подставляет подпорки.
- Открыв капот, снимаем отрицательную клемму с АКБ, чтобы обесточить автомобиль, когда будут проводиться работы с вентилятором и клаксоном.
- Если на двигателе стоит защита, демонтируем ее. При закисании крепежных элементов нужно воспользоваться жидкостью WD40, зубилом и молотком.
- Затем снимаем с помощью крестообразной отвертки и головки решетку радиатора.
- После снятия защиты будет виден брызговик для силового агрегата, состоящий из двух частей. Демонтируем половинки, открутив крепежные элементы.
- Пользуясь лампой, осматриваем радиатор на предмет течи. Индикатором наличия течи являются влажные патрубки.
- Получив подтверждение, что течет радиатор, демонтируем его.
- Перед демонтажем агрегата необходимо слить ОЖ из системы. Для этого поворачиваем ручку печки до максимума в красной зоне.
- Откручиваем крышку на емкости с ОЖ и снимаем ее.
- Под автомобилем находим вентиль, размером 20х40 мм. Он находится под радиатором с левой стороны по ходу движения и выполняет роль крана, через который будет стекать ОЖ.
- Под радиатор подставляем приготовленную пустую пятилитровую тару. Откручиваем пробку постепенно, жидкость сначала будет сочиться через нее, а потом потечет под сильным напором. Чтобы не получить ожогов, работы следует проводить на остывшей машине. Нужно проявить аккуратность, чтоб жидкость не попала на руки и в глаза, так как она ядовита. При попадании нужно смыть теплым мыльным раствором.
- Ждем пока хладагент полностью выльется и переходим к работам в моторном отсеке.
- Далее демонтируем воздушный фильтрующий элемент вместе с корпусом. Он крепится на 4 болтах.
- Чтобы ослабить хомуты, удерживающие патрубок, откручиваем крепления.
- Откручиваем крышку с бачка гидроусилителя.
- Далее ослабляем крепежные хомуты на трубках, идущих от ГУРа к радиатору. Трубы надеты глубоко, поэтому для отсоединения их придется приложить усилие. Перед отсоединением верхнего патрубка под него ставим приготовленную тару и сливаем в нее жидкость.
- Сняв нижний шланг, сливаем жидкость из него в ту же тару.
- Когда будут отсоединены все шланги от радиатора, приступаем к процедуре его демонтажа. Для этого выкручиваем пять крепежных болтов. Один из них прикручен через скобу, которую разбираем, если без этого невозможно демонтировать радиатор.
- С радиатора тоже выливаем хладагент.
- Теперь отсоединяем клемму от клаксона и две от блока запуска вентиляторов.
- Затем снимаем клаксон.
- Ключом ослабляем крепеж на хомуте патрубка, соединенного с термостатом и отсоединяем его от системы охлаждения.
- Затем демонтируем «мухоуловитель», расположенный перед радиатором, выкрутив 4 болта крепления.
- Далее выкручиваем верхние крепежные элементы, удерживающие радиатор. После этого верх устройство с вентиляционным блоком сдвигаем слегка вперед.
- Затем ослабляем хомуты и отсоединяем шланги, которые идут к верхнему углу агрегата с пассажирской стороны и сверху.
- На следующем этапе разделяем охлаждающий агрегат и вентиля торный блок. Они соединены в шести точках. Четыре доступны и легко выкручиваются. Чтобы выкрутить 5-ю, нужно шланг идущий к низу радиатора спрятать под лонжерон. Шестая гайка находится за пластиной, похожей на соединенные ножками две буквы Y. Чтобы выкрутить шестой крепежный элемент, сначала откручиваем два нижних крепления пластины.
- Далее рассоединяем блок вентиляторов с радиатором.
- Снятию радиатора мешает шланг, присоединенный снизу к агрегату и нижняя часть воздухоуловителя.
- Выкручиваем гайки и болты внутри бампера. Воздухоуловитель не демонтируем, а всего лишь загибаем по бокам, складывая боковые стороны в центр. Это легко сделать, так как он изготовлен из тонкого материала, хорошо сгибается. Получившаяся плоская площадка не будет мешать демонтировать радиатор. Отсоединяем нижний патрубок.
- Вынимаем охлаждающий агрегат.
- Перед монтажом нового изделия, со старого снимаем угловые резиновые ножки и надеваем их на новый.
- Монтируем новый радиатор на посадочное место. Дальнейшую сборку выполняем в обратной разборке последовательности.
- На заключительном этапе заливаем охлаждающую жидкость и жидкость гидроусилителя до необходимого уровня.
Заводим двигатель и ждем, когда запустятся вентиляторы. Проверяем соединения на наличие течи и уровни жидкостей. Течи устраняем, жидкости при необходимости доливаем.
Особенность выполнения работ на Шевроле Нива с системой кондиционирования в том, что во время демонтажа необходимо сдвинуть конденсатор системы кондиционирования в сторону, не снимая его. При этом сильно мешает газовый трубопровод. Когда конденсатор будет сдвинут, ослабляем крепления на хомутах, снимаем шланги и другие необходимые элементы узла. Далее меняем радиатор на новый и собираем все обратно. Сложность процедуры с кондиционером лишь в большем количестве элементов.
Как заменить радиатор охлаждения на Ниве Шевроле
Одним из важнейших элементов системы охлаждения является радиатор. Он представляет собой теплообменник, в котором температура антифриза снижается, и возвращается в двигатель для дальнейшего отвода тепла. Цикл продолжается на протяжении работы мотора. Устройство располагается в передней части автомобиля, в том числе и на Шевроле Ниве, поэтому подвержено негативному влиянию. Течь радиатора — это признак его неисправности. Если обнаруживается течь антифриза, то понадобится замена радиатора на Ниве Шевроле.
Подготовительные работы к замене
Перед тем, как заменить радиатор охлаждения на Шевроле Ниве, нужно убедиться, что течет именно этот элемент. Ведь часто течь антифриза возникает в местах соединения патрубков. Если явных признаков утечки теплообменника не наблюдается, то понадобится детальный осмотр, для чего следует снять его с автомобиля, и промыть.
На автомобилях Нива Шевроле с кондиционером устанавливается два теплообменника. Основной радиатор системы охлаждения двигателя располагается ближе к двигателю, и имеет больший размер, чем теплообменник кондиционера. Рассматриваемое устройство на автомобилях Нива Шевроле представляет собой два пластиковых бачка, соединяющиеся между собой с помощью алюминиевых трубок с ребрами охлаждения. Место соединений имеют резиновые прокладки, которые и отвечают за то, чтобы из устройства не подтекала жидкость.
Охлаждение радиатора осуществляется за счет потока встречного ветра. Когда этого потока недостаточно, в помощь вступают вентиляторы(2 штуки), включение которых происходит от датчика температуры и реле. Чтобы произвести снятие с последующей проверкой или заменой устройства, понадобится предварительно слить антифриз. Для этого подготовьте емкость, объем которой должен быть не менее 5 литров. Если антифриз имеет коричневый цвет с ржавчиной, то его желательно заменить.
Процедура замены радиатора на Шевроле Ниве трудоемкая, и требует произвести много действий по разборке и сборке авто. Поэтому если вас это пугает – лучше обратитесь на СТО. Перед тем, как снять радиатор Нива Шевроле 2123, следует подготовить необходимые инструменты и материалы.
Порядок снятия радиатора на Шевроле Нива
Приступать к работе можно после того, как будет куплен новый теплообменник. Артикул теплообменника на Шевроле Нива имеет номер 2123-1301012. Трудоемкость рабочего процесса требует немалых затрат времени, поэтому работы лучше выполнять в гараже. Для начала рассмотрим вариант снятия радиатора на автомобиле без кондиционера и без необходимости снятия бампера.

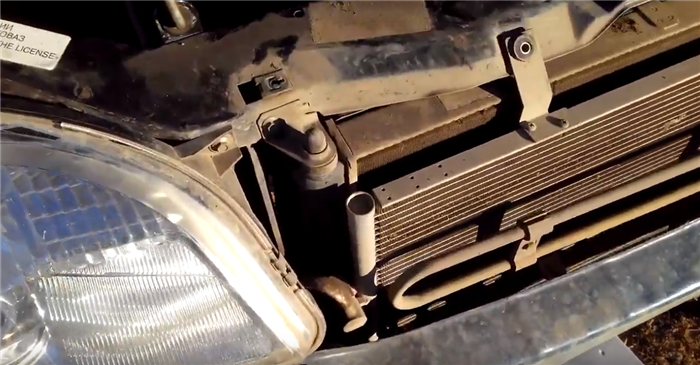

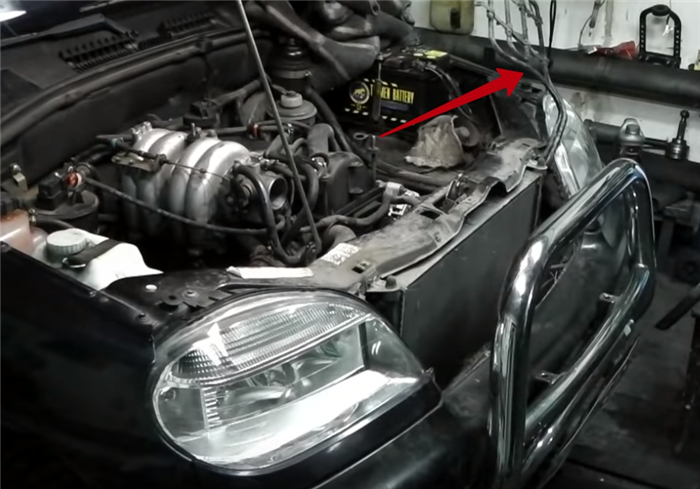

Отодвигаем трубку ГУРа
- Автомобиль располагается на ровной площадке.
- Осуществляется откидывание минусовой клеммы с аккумулятора.
- Демонтируется решетка радиатора, и осуществляется осмотр места возникновения течи. Возможно течь образовалась не в теплообменнике, а по причине повреждения патрубков.
- Убедившись, что теплообменник на Шевроле Ниве нуждается в замене, продолжаем демонтажные работы.
- Сливаем антифриз из системы откручивая краник внизу самого радиатора(со стороны водителя), предварительно под машину подставив подходящую по размеру емкость и открыв пробку расширительного бачка.
- Слить всю ОЖ из системы невозможно, а ее емкость составляет около 8 литров. При выкручивании пробки удается слить примерно 5 литров жидкости, а остальная остается в двигателе.
- Для обеспечения возможности отодвинуть, необходимо снять корпус воздушного фильтра, под которым расположены шланги идущие к трубке охлаждения гидроусилителя. Эта трубка установлена перед всеми теплообменниками, и будет мешать их снятию.
- Далее осуществляется демонтаж этого масляного радиатора гидроусилителя руля, и отодвигание его в сторону, что делается с целью увеличения места для проведения работ. Ослабив крепления хомутов, необходимо отсоединить патрубки. Его можно не снимать, но в таком случае будет очень трудно установить новый теплообменник на место.

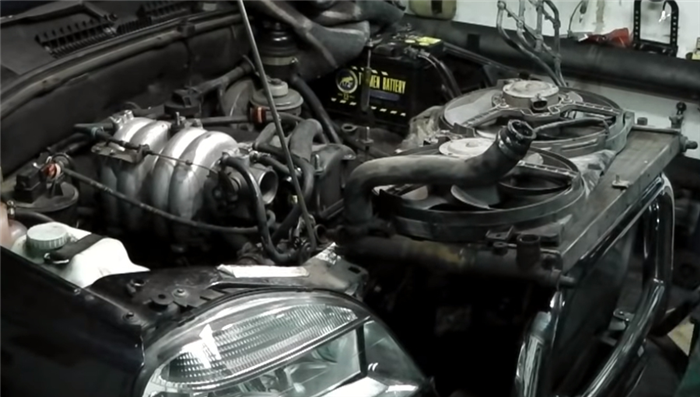

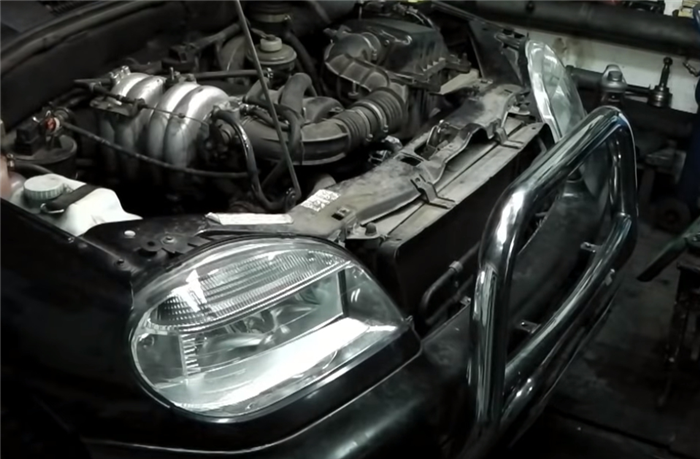

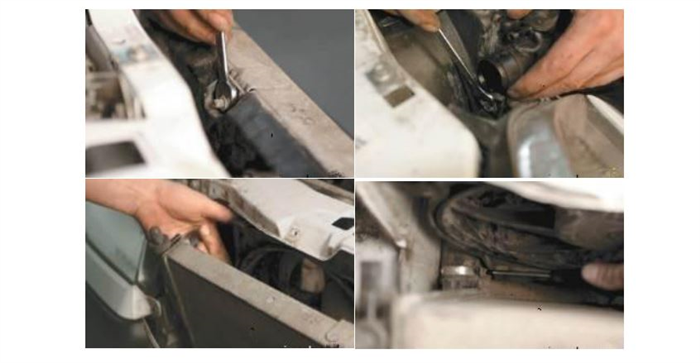

Осталось открутить патрубок и вентиляторы
После этого можно приступать к проверочным действиям, ремонту или замене радиатора. Как показывает практика, если теплообменник дал течь, то лучшим решением будет его замена. Ремонт поможет не надолго, и вскоре трудоемкий процесс замены придется повторить.
Можно снять радиатор в сторону к двигателю. Но для этого понадобится сделать съемной планку крепления замка капота(в последующем ее придется крепить болтами). Она приварена к кузову, поэтому ее необходимо высверливать. Но это позволит достать радиатор через промежуток между передней поперечиной кузова и моторов. При этом не понадобится снимать решетку, бампер и переднюю фару.
Установка радиатора
Процесс установки не труднее, чем демонтаж радиатора охлаждения двигателя на Ниве Шевроле. Сборка выполняется в обратном порядке.
Установка в обратной последовательности
После установки нового теплообменника на место, нужно подсоединить первым нижний патрубок, затянув хомут. После этого присоединяются остальные патрубки(если сомневаетесь в их хорошем состоянии- лучше сразу поставьте новые), и фиксируются хомутами. Затем ставим на место масляный радиатора гидроусилителя руля. Если вы отсоединяли от него патрубки, возможно потребуется доливка жидкости и прокачка системы гидроусилителя.
При установке нового теплообменника охлаждения двигателя нужно учитывать такие рекомендации:
- Размер нового радиатора должен быть аналогичным с штатным заменяемым изделием.
- Лучше выбирать цельнопаянный теплообменник, который прослужит дольше, и не будет подтекать через год.
- При необходимости рекомендуется заменить хомуты и патрубки, что зависит от их состояния.
По окончанию работ необходимо залить новую жидкость, предварительно промыв систему обычной водой.

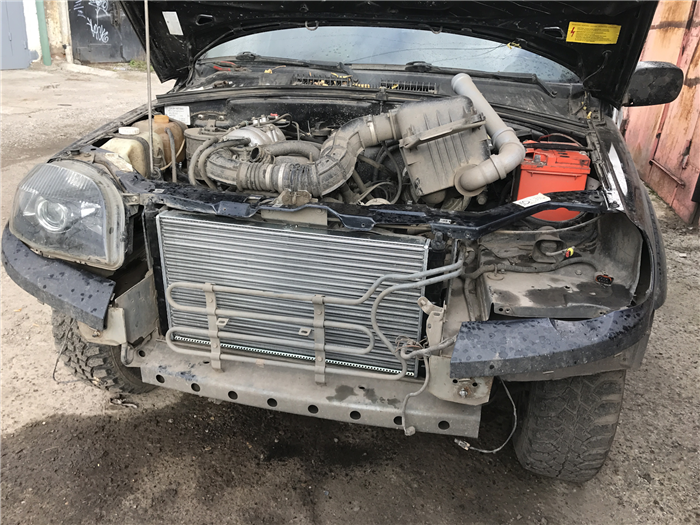

Работы по снятию радиатора охлаждения на автомобиле с кондиционером
Снятие радиатора Нива Шевроле 2123 с кондиционером усложняется наличием дополнительного теплообменника. Если принято решение осуществлять демонтаж теплообменника с передней части автомобиля, что является более правильным, то предварительно снимается конденсатор системы кондиционирования. Причем сделать это можно без слива хладагента из системы, так как заправка кондиционера стоит достаточно дорого.
Инструкция по снятию радиатора охлаждения на Шевроле Нива имеет следующий вид:
Замена радиатора охлаждения Шевроле Нива
Радиатор обеспечивает охлаждение жидкости, которая циркулирует по большому кругу. Теплоотдача осуществляется при прохождении тосола или антифриза по его трубкам, которые контактируют с воздухом.
Дополнительно двигатель обдувают два вентилятора, каждый из которых включается при определенной температуре.
На Нива Шевроле радиатор установлен в передней части моторного отсека, для его замены конструкторы обеспечили хороший доступ.
Перед проведением демонтажа нужно убедиться в поломке радиатора.
Когда радиатор нужно менять?
Если система герметична, уровень охлаждающей жидкости не меняется, она будет всегда находиться на одной и той же отметке. В процессе работы двигателя из-за нагрева и расширения отметка будет немного подниматься, но при охлаждении возвращаться в исходное положение.
Случай из практики: уровень жидкости выше нормы может быть из-за воздушной пробки. Такое часто бывает при нарушении заливки тосола или антифриза при выполнении ремонтных работ.
Часто из-за повреждения радиатора уровень охлаждающей жидкости падает.
Неисправность можно обнаружить по следующим признакам:
- появление течи на передней поверхности бампера;
- подтеки под машиной возле правой или левой фары;
- падение уровня тосола или антифриза и «запотевание» на поверхности радиатора.
При обнаружении хотя бы одного из признаков радиатор подлежит замене. Если вовремя не провести ремонтные работы, течь может усилиться и автомобиль будет непригоден к эксплуатации.
Ремонт достаточно простой, его можно провести самостоятельно даже при отсутствии профессиональных навыков.
Алгоритм работ по замене радиатора
Чаще всего радиатор меняют при появлении течи, которую нельзя устранить обычным герметиком. Производитель рекомендует устанавливать только оригинальные детали, которые точно подходят по размерам и по посадочным местам.
Вместе с радиатором можно поменять и вентиляторы охлаждения, отсоединив их от сети и открутив крепления от корпусов.
Замена радиатора ни Нива Шевроле – алгоритм работ:
- Снимите отрицательную клемму с аккумуляторной батареи.
- Снимите защиту картера и брызговик, открутив крепления.
3.Отверните пробку для слива охлаждающей жидкости, предварительно открутив крышку расширительного бачка и переключив заслонку на «горячий воздух».
4.Снимите декоративную облицовку радиатора.
5.Отсоедините клеммы от вентиляторов охлаждения.
6. Выверните верхние и боковые болты крепления верхнего кожуха и снимите его.
7. Аналогичным образом снимите нижний кожух.
8. Снимите нижний шланг с термостата, открутив его хомут. Аккуратно подденьте патрубок отверткой и не порвите его.
9. Выверните верхние кронштейны крепления радиатора и снимите их.
10. Оттяните на себя радиатор и снимите шланг обратки.
11. Отсоедините болты крепления корпуса электровентиляторов и оттяните на себя радиатор для доступа к нижнему патрубку. Ослабьте его хомут и снимите шланг.
12. Аккуратно снимите радиатор.
Сборка проводится в порядке, обратному снятию. Если вы собрались менять вентиляторы, выверните их гайки из корпуса. При затяжке не переусердствуйте, при сильном усилии пластик может лопнуть.
Если вы не помните, когда меняли охлаждающую жидкость, лучше залейте новую. Нежелательно фильтровать старый тосол или антифриз, в котором уже есть мусор и грязь.
Выводы
Если на Нива Шевроле поврежден корпус радиатора, он подлежит замене. Это простая процедура, которую можно провести даже в гараже без ямы.
Для демонтажа и установки нужно следовать инструкции и контролировать свои действия по фото.
Как снять радиатор охлаждения на Шевроле Нива
Замена радиатора на автомобилях требуется достаточно редко. В основном это происходит при разгерметизации системы в результате повреждений. Разберем подробно, как произвести замену неисправной детали на новую, какой набор инструментов потребуется для проведения данного вида работ и чем отличается особенности работы на автомобилях с системой кондиционирования и без нее.
Подготовка.
Для начала необходимо убедиться, что проблема именно в неисправном радиаторе. В некоторых случаях подтеки охлаждающей жидкости могут быть из-за лопнувших патрубков. Если нет видимых повреждений и лишь следы тосола свидетельствуют об утечке, можно попробовать помыть его. Но это не относится к тем случаям, когда присутствуют явные повреждения, в данном случае требуется срочная замена.
Перед началом работ необходимо позаботиться о наличии жидкости WD-40, чтобы открутить заржавевшие болты, так же необходимо иметь емкость объемом не менее 5 литров, чтобы слить отработанную охлаждающую жидкость. Во время работы так же понадобится слить отработанную жидкость из гидроусилителя.
Порядок работы.
Для работ понадобится следующий набор инструментов:
- антифриз;
- герметик;
- головку на 8, 10, 13, 17;
- крестовую отвертку
- жидкость для гидроусилителя
- тара для слива охлаждающей жидкости.
Замена радиатора на Ниве Шевроле.
После того, как необходимое оборудование заготовлено, необходимо отключить аккумулятор, поскольку в процессе ремонта необходимо отключать некоторые электрические компоненты системы.

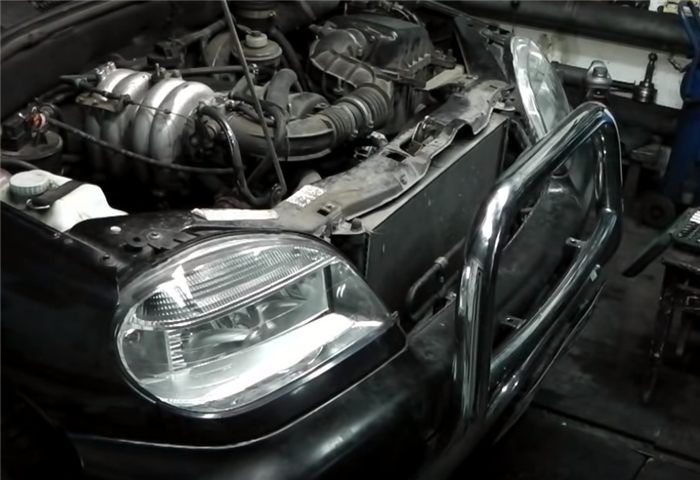

Для обеспечения доступа, лучше всего снять декоративную решетку с бампера и открутить защиту картера. Иногда открутить ее довольно тяжело, потому что удерживающие ее болты ржавеют. В этом случае можно обработать их спреем WD-40, подождать 10 минут, после чего сделать это будет намного проще. После снятия защиты нужно снять брызговик двигателя, это обеспечит лучшую обзорность из смотровой ямы.
На данном этапе лучше всего еще раз осмотреть патрубки, ведущие к радиатору, поскольку на их нижней части может появится течь, незаметная в обычном состоянии.
После этого сливаем тосол из системы.

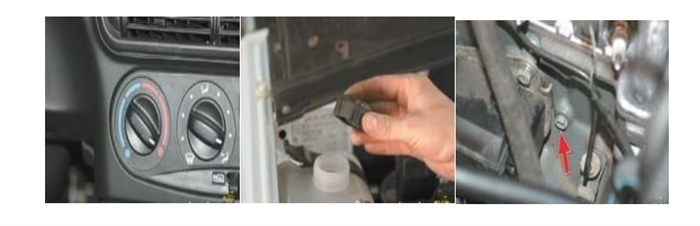

Во время этого лучше всего открутить крышку на расширительном бачке и открыть кран отопителя. Для этого переводим регулятор печки в красную зону. В нижней части радиатора открываем специальный вентиль, который позволяет слить большую часть жидкости.
В охлаждающей системе внедорожника Шевроле Нива помешается около 8 литров тосола, но некоторая часть будет оставаться в системе, поэтому при выборе емкости можно обойтись тарой на 5-6 литров.
Снимаем корпус воздушного фильтра, чтобы обеспечить доступ сверху. Под ним находятся патрубки, ведущие к радиатору гидроусилителя. Когда они будут отсоединены, из них может вылиться небольшое количество жидкости. При необходимости ее можно использовать повторно, достаточно лишь слить ее в чистую тару.
После отсоединения патрубков необходимо снять радиатор гидроусилителя руля. Но стоит помнить, что данная процедура не является обязательно. Она лишь призвана увеличить свободное пространство для установки нового радиатора, чтобы не повредить его соты.
Далее откручиваем патрубок, который идет от термостата к радиатору. Отключаем разъемы вентилятора и откручиваем звуковой сигнал.

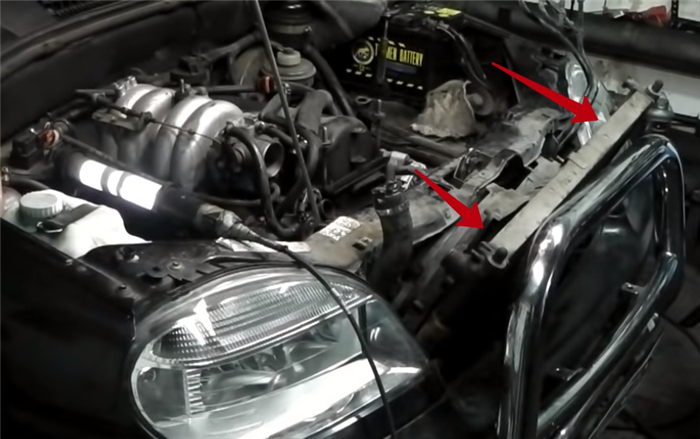

Радиатор крепиться при помощи кронштейнов в верхней части. Для большего удобства лучше всего снимать сами кронштейны.
Отключаем вентиляторы, они крепятся при помощи 6 гаек к радиатору. Не нужно снимать их по отдельности, лучше демонтировать весь блок полностью. После их отключения нужно снять последний патрубок.
В данном случае каждый мастер поступает по-своему. Одни мастера предпочитают снимать передний бампер, другие просто гнут диффузор по направлению к двигателю, чтобы иметь возможность извлечь радиатор.
Установка.
Для начала необходимо подготовить новый радиатор. Для этого снимаем со старого резиновые ножки и одеваем их на новую деталь, поскольку новые радиаторы ими не комплектуются. Далее производим сборку в обратном порядке. Во время установки лучше всего располагать хомуты так, чтобы доступ к ним был максимально удобным, на случай следующей замены.
При сборе системы гидроусилителя нет необходимости в прокачке жидкости, если внутрь попадет небольшое количество воздуха, он выйдет через время в расширительный бачок. Поэтому после замены необходимо некоторое время следить за уровнем жидкости и при необходимости доливать ее до максимальной отметки.
После сборки системы, необходимо залить новую охлаждающую жидкость. Заполнять нужно через расширительный бак. Важно после заливки завести двигатель, чтобы работала помпа и дождаться, когда двигатель нагреется до рабочей температуры и откроется термостат. В этот момент большой круг будет открыт и потребуется долить тосол в систему до нужного уровня.
