Как включить бортовой компьютер на опель астра

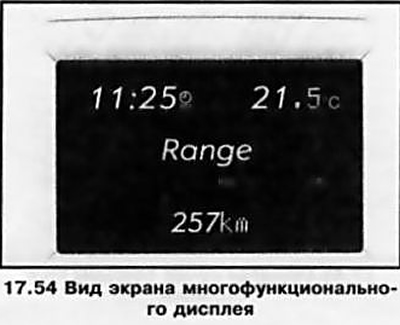

Многофункциональный информационный дисплей (BID)

На экран дисплея при включении зажигании выводится индикация значений времени суток и температуры наружного воздуха, а также дата/параметры функционирования аудиосистемы (см. иллюстрацию 17.54). Яркость экрана регулируется при помощи того же потенциометра, которым регулируется интенсивность подсветки приборов (см. выше). Кроме того, информационный дисплей позволяет осуществлять управление функциями и настройками некоторого оборудования. Управление осуществляется при помощи кнопок и 4-позиционного переключателя информационно-развлекательной системы (см. иллюстрацию 17.55), а при соответствующей комплектации и при помощи роликового регулятора, встроенного в левую панель на рулевом колесе (см. иллюстрацию 17.56).

При выводе на дисплей предупреждающих сообщений системы контроля (при соответствующей комплектации) просмотр прочей информации недоступен пока не будет подтвержден прием сообщения нажатием на правый/левый сектор 4-позиционного переключателя или нажатием левого роликового регулятора на рулевом колесе. При поступлении нескольких предупреждающих сообщений их получение должно подтверждаться поочередно.

Появление на дисплее индикации «F» предупреждает о неисправности системы — при первой же возможности обратитесь на СТО кампании Opel для устранения неисправности.

Индикация температуры наружного воздуха

См. соответствующий подраздел для трехфункционального дисплея.

Настройка функций дисплея

Для входа в меню настройки функций дисплея необходимо нажать кнопку «Settings» на панели управления информационно-развлекательной системы (см. Раздел 19), на многофункциональном дисплее высветится пункт меню System. Если высветится надпись «Audio» — нажмите нижний сектор 4-позиционного переключателя, чтобы перейти к пункту меню System.

После нажатия на правый сектор 4-позиционного переключателя отобразится первая функция меню System. При каждом последующем нажатии в поле дисплея будут воспроизводиться названия выбранной функции в следующем порядке:

синхронизация времени -> время, установка часов -> время, установка минут -> дата, установка дня дата, установка месяца -> дата, установка года -> логика зажигания -> выбор языка -> выбор единиц измерения

Замечание: Названия некоторых функций выводятся на дисплее в сокращенном виде.

Изменение установок производится нажатием на верхний/нижний сектор 4-позиционного переключателя.

Текущее время и дата могут устанавливаться автоматически при приеме соответствующего сигнала радиостанции, поддерживающей формат системы радиоданных (RDS). При активации функции автоматической синхронизации времени в поле дисплея появляется значок.

Некоторые радиостанции RDS передают неточное время. Если в связи с этим хронометр часто показывает неточное время, следует отключить автоматическую синхронизацию и установить время вручную (см. ниже).

Установка времени и даты

В меню Settings последовательно выбрать пункты установки времени и даты. Установить нужные значения. Установки записываются в память системы после выхода из меню.

Логика зажигания (при соответствующей комплектации)

Данное меню позволяет активировать/деактивировать функцию автоматической активации/деактивации информационно-развлекательной системы при включении/выключении зажигания (см. Раздел 19).

При помощи данного пункта меню можно задать язык текстовых сообщений некоторых функций. В меню Settings выбрать пункт выбора языка и установить нужное значение параметра.

Выбор единиц измерения

Единицы измерения можно выбирать. В меню Settings выбрать пункт выбора системы единиц измерения и установить нужное значение параметра.

Выбор функций бортового компьютера (при соответствующей комплектации)

Бортовой компьютер получает электрические сигналы с различных датчиков, которые контролируют эксплуатационные параметры различных систем. Все сигналы непрерывно собираются и анализируются в электронной форме, после чего на информационный дисплей выводятся основные результирующие эксплуатационные показатели.

Для входа в меню функций бортового компьютера необходимо нажать кнопку ВС на панели управления информационно-развлекательной системы (см. Раздел 19) или на левый роликовый регулятор на рулевом колесе — при каждом нажатии в поле дисплея будут воспроизводиться названия выбранного параметра в следующем порядке:

текущий расход топлива -> средний расход топлива -> абсолютный расход топлива -> средняя скорость -> пробег -> запас хода -> секундомер (время текущей поездки)

Замечание: Названия некоторых функций выводятся на дисплее в сокращенном виде. При активации аудиосистемы нижняя строка выбранного параметра индикации (цифровые показатели) бортового компьютера продолжает высвечиваться на дисплее.

Текущий расход топлива

Единицы измерения меняются в зависимости от скорости — при скорости движения ниже 13 км/ч расчет производится в л/ч, при скорости выше 13 км/ч — в л/100 км.

Средний расход топлива

Расчет среднего расхода топлива производится с момента последнего обнуления показаний (см. ниже).

Абсолютный расход топлива

На экран дисплея выводится количество израсходованного топлива с момента последнего обнуления показаний (см. ниже).

Читать еще:  Замена сальника коленвала opel astra h

Расчет средней скорости производится с момента последнего обнуления показаний, например, перед началом каждой поездки.

Замечание: Остановки в пути при выключенном зажигании не учитываются.

На экран дисплея выводится пройденный автомобилем километраж. Запуск отсчета в любой момент времени по желанию оператора может быть произведен заново (см. ниже).

Запас хода рассчитывается на основе текущего остатка топлива в баке и моментального расхода топлива — на дисплей выводится усредненное значение. Спустя некоторое время после заправки автомобиля показания запаса хода автоматически обновляются. Когда топлива в баке останется менее чем на 50 км пробега, на дисплее появляется сообщение «Range».

Секундомер предназначен для ведения хронометража проведенного в пути времени, при этом выключение зажигания влечет за собой остановку секундомера. При включении зажигания отсчет возобновляется. Запуск нового отсчета может быть произведен в любой момент времени по желанию оператора. Управление секундомером осуществляется с помощью 4-позиционного переключателя. Нажатие на правый сектор переключателя приведет к пуску/остановке секундомера, удержание левого сектора переключателя в нажатом положении более 2 секунд — к сбросу (обнулению) показаний.

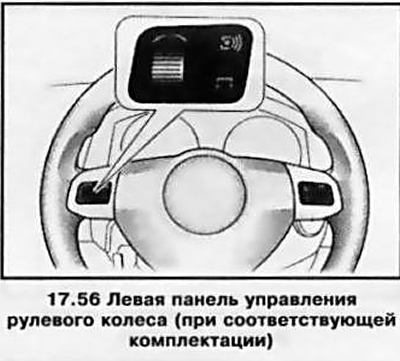

При соответствующей комплектации управление секундомером может осуществляться с помощью левого роликового регулятора на рулевом колесе — при каждом нажатии на регулятор (при выводе на дисплей соответствующей индикации) осуществляется пуск/остановка секундомера.

Сброс данных бортового компьютера (переустановка)

Следующие данные бортового компьютера могут быть обнулены (измерения или расчеты начнутся заново):

  • средний расход топлива;
  • абсолютный расход топлива;
  • средняя скорость;
  • пробег.

Обнуление осуществляется посредством удерживания в нажатом положении правого/левого сектора 4-позиционного переключателя или левого управляющего колесика на рулевом колесе:

  • в течение 2 секунд — обнуление показаний выбранного на дисплее параметра;
  • более 4 секунд — обнуление показаний всех параметров.

Замечание: При прерывании электропитания или при недостаточном напряжении аккумуляторной батареи значения, записанные в память бортового компьютера, стираются.

Opel Astra J

Бортовой компьютер

На автомобили в комплектациях Active (Enjoy) и Cosmo устанавливают бортовой компьютер.

Он позволяет получать следующую информацию:

  • информацию о состоянии систем автомобиля;
  • информацию маршрут/топливо.

Информация бортового компьютера выводится на центральный информационный дисплей 30 (см. Комбинация приборов, рис. 1).

Для вывода информации на центральный информационный дисплей пользуются органами управления, расположенными на рычаге левого подрулевого переключателя.

Для выбора меню маршрут/топливо (функция маршрутного компьютера) нажмите на кнопку В («MENU»).

Вращением рукоятки Б выберите одно из подменю:

  • бортовой компьютер 1;
  • бортовой компьютер 2;
  • запас хода;
  • средний расход топлива;
  • текущий расход топлива;
  • средняя скорость;
  • цифровая скорость;
  • система обнаружения дорожных знаков.

Режим отображения расстояния, которое можно проехать на остатке топлива в баке (запас хода). В этом режиме отображается примерное расстояние, которое можно проехать на оставшемся в баке топливе, с учетом средних значений скорости движения и расхода топлива. Это расстояние повторно рассчитывается и обновляется каждую секунду.

Даже если на дисплее показано расстояние, достаточное до намеченной вами заправки, заправьтесь как можно быстрее, если стрелка указателя уровня топлива находится вблизи метки «0» и тем более если загорелась сигнальная лампа резервного остатка топлива.

Показания на дисплее не изменятся до тех пор, пока в бак не будет долито примерно 20 л или более топлива.

Режим среднего расхода топлива. В этом режиме отображается среднее потребление топлива, рассчитанное по количеству потребляемого топлива и пройденного расстояния с момента подключения аккумуляторной батареи или обнуления данных.

Для обнуления данных нажмите и удерживайте нажатой более 1 с кнопку А («SET/CLR») на рычаге подрулевого переключателя. После нажатия этой кнопки примерно в течение 1 мин на дисплее будет отображаться надпись «—- L/100km», затем начнется пересчет и отображение среднего расхода топлива.

Режим текущего расхода топлива (мгновенный расход). В данном режиме отображается текущее потребление топлива, рассчитанное по количеству потребляемого топлива и по пройденному расстоянию в конкретный момент времени. Текущий расход топлива заново рассчитывается и отображается каждые 2 с.

Если скорость автомобиля снижена примерно до 5 км/ч, текущий расход не рассчитывается и на дисплее появится надпись «—- L/100km».

Режим средней скорости автомобиля. В данном режиме отображается средняя скорость автомобиля, рассчитанная по пройденному расстоянию и времени нахождения в пути с момента подключения аккумуляторной батареи или обнуления данных. Средняя скорость автомобиля заново рассчитывается и отображается каждые 10 с.

Для обнуления данных нажмите и удерживайте нажатой более 1 с кнопку А («SET/CLR») на рычаге подрулевого переключателя. После нажатия этой кнопки примерно в течение 1 мин на дисплее будет отображаться надпись «—- km/h», затем начнется пересчет и отображение средней скорости автомобиля.

Режим цифровой скорости. На дисплее индицируется мгновенная скорость автомобиля в цифровом отображении.

Система отображения дорожных знаков (если установлена на автомобиле) дублирует на дисплее дорожные знаки, обнаруженные по маршруту следования. В конкретный момент времени отображается последний обнаруженный дорожный знак.

Читать еще:  Замена свечей зажигания опель вектра

Информационные сообщения выводятся на центральный дисплей автоматически по мере необходимости. Они содержат информацию о состоянии систем автомобиля и рекомендации по проведению технического обслуживания того или иного агрегата. В зависимости от комплектации автомобиля может быть отображен широкий набор информационных сообщений. Чтобы подтвердить сообщение, нажмите на кнопку А («SET/CLR») на рычаге подрулевого переключателя. Нажатием кнопки В («MENU») можно вызвать поочередное отображение нескольких сообщений.

Информационные сообщения могут быть выведены на дисплеи среднего и верхнего уровня.

На дисплей среднего уровня сообщения («ошибки») выводятся в виде цифровых кодов:

1 – Замените моторное масло;

2 – Пульт дистанционного управления не обнаружен, нажмите на педаль сцепления для повторного пуска;

3 – Низкий уровень охлаждающей жидкости;

4 – Кондиционер выключен;

5 – Рулевое колесо заблокировано;

6 – Нажмите на педаль тормоза, чтобы отключить электрический стояночный тормоз;

7 – Поверните рулевое колесо, выключите и снова включите зажигание;

8 – Выключите и снова включите зажигание, повторите проверку еще раз;

9 – Поверните рулевое колесо и снова пустите двигатель;

11 – Тормозные колодки изношены;

12 – Автомобиль перегружен;

13 – Перегрев компрессора кондиционера;

15 – Неисправность дополнительного стоп-сигнала;

16 – Выполните обслуживание стоп-сигналов;

17 – Неисправность системы регулирования уровня света фар;

18 – Неисправность ближнего света левой фары;

19 – Неисправность заднего противотуманного фонаря;

20 – Неисправность ближнего света правой фары;

21 – Неисправность левого бокового указателя поворота;

22 – Неисправность правого бокового указателя поворота;

23 – Неисправность фонаря света заднего хода;

24 – Неисправность фонарей освещения номерного знака;

25 – Неисправность левого переднего указателя поворота;

26 – Неисправность левого заднего указателя поворота;

27 – Неисправность правого переднего указателя поворота;

28 – Неисправность правого заднего указателя поворота;

29 – Проверьте стоп-сигнал прицепа;

30 – Проверьте фонарь заднего хода прицепа;

31 – Проверьте левый указатель поворота прицепа;

32 – Проверьте правый указатель поворота прицепа;

33 – Проверьте задний противотуманный фонарь прицепа;

34 – Проверьте задний фонарь прицепа;

35 – Замените батарею в пульте дистанционного управления;

48 – Очистите линзу обзора мертвой зоны;

49 – Отсутствует сигнал системы предупреждения о сходе с полосы движения;

50 – Система защиты пешеходов включена. Выполните сброс капота;

51 – Компас не обнаружен;

53 – Затяните пробку наливной горловины топливного бака;

54 – Конденсат в фильтре дизельного топлива;

55 – Сажевый фильтр дизельного двигателя заполнен;

56 – Разность давления в шинах передних колес;

57 – Разность давления в шинах задних колес;

58 – Обнаружены шины без датчиков давления воздуха;

59 – Откройте и затем закройте окно двери водителя;

60 – Откройте и затем закройте окно двери переднего пассажира;

61 – Откройте и затем закройте окно левой задней двери;

62 – Откройте и затем закройте окно правой задней двери;

65 – Предпринята попытка взлома;

66 – Выполните техническое обслуживание противоугонной сигнализации;

67 – Выполните техническое обслуживание противоугонного устройства рулевого вала;

68 – Выполните техническое обслуживание усилителя рулевого управления;

69 – Выполните техническое обслуживание передней подвески;

70 – Выполните техническое обслуживание системы регулирования дорожного просвета;

71 – Выполните техническое обслуживание задней подвески;

74 – Выполните техническое обслуживание адаптивных фар;

75 – Выполните техническое обслуживание системы кондиционирования воздуха;

76 – Выполните техническое обслуживание системы обзора боковой мертвой зоны;

77 – Выполните техническое обслуживание системы предупреждения о сходе с полосы движения;

78 – Выполните техническое обслуживание системы защиты пешеходов;

79 – Долейте моторное масло;

80 – Замените трансмиссионное масло;

81 – Выполните техническое обслуживание коробки передач;

82 – Приближается время замены моторного масла;

83 – Выполните техническое обслуживание системы адаптированного круиз-контроля;

84 – Мощность двигателя снижена;

95 – Требуется обслуживание подушек безопасности.

Информационные сообщения на дисплее верхнего уровня выводятся в виде текста.

Эти сообщения могут относиться к одной из следующих областей:

  • Уровни жидкостей;
  • Противоугонная сигнализация;
  • Тормозная система;
  • Системы управления автомобилем;
  • Система регулировки плавности хода;
  • Круиз-контроль;
  • Система обнаружения объектов;
  • Освещение, замена ламп;
  • Стеклоочистители и стеклоомыватели;
  • Двери и окна;
  • Пульт дистанционного управления;
  • Ремни безопасности;
  • Системы подушек безопасности;
  • Двигатель и коробка передач;
  • Давление в шинах;
  • Сажевый фильтр дизельного двигателя.

Помимо высвечивания информации на центральном дисплее, некоторые сообщения дублируются звуковыми сигналами (зуммером) в следующих случаях:

  • не пристегнут ремень безопасности;
  • при трогании с места не закрыта какая-либо дверь;
  • при включении стояночного тормоза автомобиль продолжает движение;
  • превышена запрограммированная скорость;
  • на центральном дисплее отображается предупреждающее сообщение или код;
  • система помощи при парковке обнаруживает препятствие;
  • на неподвижном автомобиле и при открытой двери водителя вставлен ключ в замок зажигания или оставлены включенными наружные осветительные приборы.
Читать еще:  Какие колодки на опель астра н

Как включить бортовой компьютер на опель астра

Выключаем зажигание (можно извлечь ключ), включаем «поворотник» в ту сторону, которую нужно обозначить. Габаритные огни с необходимой стороны а/м включены.
2. Дорога к дому.
Выключаем зажигание, извлекаем ключ, открываем водительскую дверь, мигаем дальним светом фар. У нас есть 30 секунд на закрытие машины и перемещение по освещенной дороге.
3. Частота работы «дворников».
Включаем «дворники» на один проход (переключатель в низ), выдерживаем паузу которая необходима для работы щеток стеклоочистителя (интервал от 2 до 15 сек.) и включаем переключатель в первое положение (прерывистый режим, на один «шаг» в верх).
Еще одна интересная опция работы «дворников» Opel — если включены щетки стеклоочистителя лобового стекла, то при включении задней передачи автоматически включается «дворник» заднего стекла.
Для установки «дворников» в вертикальное положение (для удобства при замене или в зимний период) выключаем зажигание (ключ не достаём) и моментально нажимаем переключатель дворников в низ (один проход), удерживаем в течении 3-5 секунд. Отпускаем переключатель, когда дворники достигли желаемого положения на лобовом стекле.
4. Коды ошибок . (тут расшифровка ошибок)
Если на панели приборов загорелась машинка с ключиком, значит блок управления зарегистрировал неисправность в работе автомашины. Считать код ошибки можно следующим способом;
— одновременно нажимаем на педаль тормоза и газа, не отпускаем;
— вставляем ключ в замок зажигания и поворачиваем до включения контрольных ламп на панели приборов, но не заводим;
— ждем появления надписи ECN на месте высвечивания пробега авто.

Первые четыре цифры отражают код ошибки, последние две — значение ошибки. Если ошибки отсутствуют, то высвечиваются нули (см. фото).

5. InSP или оставшийся пробег до ТО.
Для своевременного проведения технического обслуживания автомобиля предусмотрено графическое оповещение приближающегося техосмотра. Нарушение сроков прохождения ТО влекут за собой нестабильность работы узлов и агрегатов автомашины. Если у Вас на панели приборов высветилась надпись InSP, значит настало время свериться с сервисным буклетом, где указана периодичность обслуживания.

Для сброса показаний счетчика необходимо сделать следующее:
— включить зажигание (не заводить двигатель);
— выключить зажигание;
— нажать и удерживать кнопку сброса суточного пробега (на дисплее высветится остаток км до ТО);
— не отпуская кнопку, выжмите педаль тормоза и удерживайте;
— включите зажигание (обнуление показаний, мигание надписи InSP);
— удерживайте кнопку и педаль тормоза пока не пропадет мигающая надпись;
— отпускаем педаль тормоза и кнопку.

6. Тест-режим BC
Для включения тестового режима BC необходимо сделать следующее:
— включите магнитолу;
— нажмите кнопку «Settings» и удерживайте ее до звукового сигнала;
— нажатием кнопки «BC» листаем экраны с данными.

1.1.24 Бортовой компьютер

1.1.24. Бортовой компьютер

Бортовой компьютер выдает на дисплей 6 видов информации:

– температура воздуха снаружи;
– автономность;
– текущий расход топлива;
– средний расход топлива;
– средняя скорость;
– пройденный путь.

Пользование бортовым компьютером

Достаточно короткого нажатия на кнопку, расположенную на конце рычага включения стеклоочистителя. Каждое последующее нажатие вызовет появление на дисплее следующего вида информации.

Чтобы обнулить показания компьютера, держите кнопку нажатой более трех секунд.

Если отключался аккумулятор, проделайте следующие операции:

– включите зажигание. При этом загорятся 6 цифровых сегментов на дисплее и все символы.
– нажмите один раз на кнопку. Если компьютер работает, на дисплее появится температура наружного воздуха.

Температура наружного воздуха

Температура наружного воздуха появляется на дисплее при включении зажигания. Мигание символа ° С означает вероятность обледенения стекол.

Когда указатель уровня топлива показывает минимальный уровень, бортовой компьютер автоматически переключается в режим индикации автономности независимо от того, какая информация выводилась на дисплей до этого.

Текущий расход топлива

Это величина, которая определяется в течении последних 2 секунд. Данная функция не работает при скорости меньше 20 км/час. Предельная цифра, которую может показать дисплей – 30 л/ 100 км.

Средний расход топлива

Он определяется как отношение количества израсходованного топлива к расстоянию, пройденному после последнего обнуления показаний бортового компьютера. Предельная цифра, которую может показать дисплей – 30 л/ 100 км.

Она определяется начиная с момента последнего обнуления показаний компьютера и рассчитывается путем деления пройденного пути на время поездки, начиная с момента включения зажигания.

Это расстояние, пройденное с момента последнего обнуления показаний компьютера.

После обнуления показаний бортового компьютера информация об автономности не будет выводиться, пока автомобиль не проедет некоторое расстояние.

Если при движении на дисплее вместо цифр загораются горизонтальные полоски, проконсультируйтесь на станции Peugeot.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
