Значки на панели опель корса

Содержание

Расшифровка значков на приборной панели

Водители оповещаются о присутствии неисправности различных систем автомобиля при помощи значков на панели приборов. Расшифровать значение таких горящих значков не всегда удается интуитивно, поскольку не все автолюбители хорошо разбираются в машинах. К тому же, на разных авто, графическое обозначение одного итого самого значка может отличаться. Стоит отметить, что не каждая лампочка на панели оповещает только о критичной неисправности. Индикация загорающихся лампочек под значками разделяется по цветам на 3 группы:

Красные значки говорят об опасности, и если загорается какое-либо обозначение таким цветом, стоит обратить внимание на сигнал бортового компьютера, чтобы предпринять меры по быстрому устранению неисправности. Иногда они не столь критичны, и продолжать движение автомобиля, когда горит такой значок на панели, можно, а иногда не стоит.

Основные значки на приборной панели

Желтые индикаторы предупреждают о неисправности или необходимости произвести какие-то действия по управлению автомобилем, или его сервисном обслуживании.

Зеленые лампочки обозначений информируют о сервисных функциях автомобиля и их активности.

Представим список наиболее часто возникающих вопросов и расшифровку, что означает горящий значок на панели.

Информационные значки

Значок машины может гореть разный, бывает, что горит значок «машина с гаечным ключом», значок «машины с замком» или восклицательным знаком. Обо всех этих обозначениях по порядку:

Когда горит такой индикатор (машина с ключом), то он информирует о неисправностях в работе двигателя (зачастую сбой в работе какого либо датчика) или же электронной части трансмиссии. Чтобы выяснить точную причину потребуется производить диагностику.

Загорелась красная машина с замком, значит, возникли проблемы в работе штатной противоугонной системы и завести машину будет невозможно, но если этот значок моргает, когда машина стоит закрытая, то все в норме – автомобиль под замком.

Желтый индикатор машины с восклицательным знаком уведомляет водителя автомобиля с гибридным двигателем о неисправности электропривода. Сброс ошибки скидыванием клеммы АКБ проблему не решит — нужна диагностика.

Значок открытой двери все привыкли видеть горящим, когда открыта какая-то дверь или крышка багажника, но вот если все двери закрыты, а лампочка с одной или четырьмя дверцами продолжает светить, то зачастую проблему стоит искать в концевиках дверей (контакты провода).

Значок скользкая дорога начинает мигать при обнаружении системой стабилизации курсовой устойчивости участка скользкой дороги и активируется, дабы предотвратить пробуксовку за счет снижения мощности двигателя и подтормаживания буксующего колеса. Беспокоится в такой ситуации не стоит. Но когда возле такого индикатора появился ключ, треугольник или перечеркнутый значок заноса, значит система стабилизации — неисправна.

Значок гаечного ключа выскакивает на табло, когда приходит пора произвести техническое обслуживание автомобиля. Является информационным индикатором и после ТО его сбрасывают.

Предупреждающие значки на панели

Значок руль может загораться в двух цветах. Если горит желтый руль, то требуется адаптация, а при появлении красного изображения рулевого колеса с восклицательным знаком, уже стоит обеспокоиться отказом системы ГУР или ЭУР. Когда светится красный руль, то наверняка Ваше рулевое колесо стает очень трудно поворачивать.

Значок иммобилайзера, как правило, моргает, если автомобиль закрыт; в таком случае индикатор красного автомобиля с белым ключом сигнализирует о работе противоугонной системы. Но существует 3 основных причины если лампочка иммо постоянно горит: иммобилайзер не активирован, если не считывается метка с ключа или система противоугона неисправна.

Значок ручника загорается не только в том случае, когда активирован (поднят) рычаг ручного тормоза, но и в тех случаях, когда износились тормозные колодки или нужна доливка/замена тормозной жидкости. На авто с электронным ручником лампочка стояночного тормоза может загораться по причине глюка концевика или датчика.

Значок охлаждающей жидкости имеет несколько вариантов и в зависимости, какой из них горит, соответственно делать выводы о проблеме. Одна красная лампа с изображением шкалы градусника сообщает о повышенной температуре в системе охлаждения двигателя, а вот желтый расширительный бачок с волнами, сигнализирует о низком уровне ОЖ в системе. Но стоит учесть, что лампа охлаждающей жидкости не всегда горит именно при низком уровне, возможно, просто «глюк» датчика или поплавка в расширительном бочке.

Значок омывателя говорит о низком уровне жидкости в расширительном бачке омывателя стекла. Такой индикатор горит не только при реальном понижении уровня, но и если засорился датчик уровня (контакты датчика покрываются налётом из-за некачественной жидкости), давая ложный сигнал. На некоторых автомобилях датчик уровня срабатывает при несоответствии спецификации жидкости в омывателе.

Значок ASR – это индикатор антипробусковочной системы (Anti-Spin Regulation). Электронный блок этой системы работает в паре с датчиками АБС. Когда такая лампочка постоянно горит – значит ASR не работает. На разных авто такой значок может выглядеть по-разному, но зачастую в виде восклицательного знака в треугольнике со стрелочкой вокруг или самой надписи, или же в виде машинки на скользкой дороге.

Значок катализатора загорается зачастую при перегреве каталитического элемента и довольно часто сопровождается резким падением мощности двигателя. Такой перегрев может возникать не только по причине плохой пропускной способности сот, но и если возникли проблемы в системе зажигания. Когда же катализатор выходит из строя, то к горящей лампочке добавится большой расход топлива.

Значок выхлопные газы по информации из мануала обозначает неисправность в системе очистки выхлопных газов, но, как правило, такая лампочка начинает гореть после плохой заправки или наличии ошибке по датчику лямбда зонда. Система регистрирует пропуски воспламенения смеси, вследствие чего повышается содержание вредных веществ в выхлопных газах и, как результат, на приборной панели горит лампочка «выхлопные газы». Проблема не критичная, но диагностику стоит сделать, чтобы выяснить причину.

Сообщающие о неисправности

Значок аккумулятора загорается, если падает напряжение в бортовой сети, часто такая проблема связана с отсутствием заряда аккумуляторной батареи от генератора, поэтому его еще могут называть «значок генератора». На автомобилях с гибридным двигателем такой индикатор дополняется надписью «MAIN» внизу.

Значок масла, он же красная масленка – свидетельствует о падении уровня масла в двигателе автомобиля. Такой значок загорается при запуске двигателя, и не тухнет спустя нескольких секунд или может загораться во время движения. Такой факт говорит о проблемах в системе смазки или падении уровня или давления масла. Значок масла на панели может быть с капелькой или с волнами внизу, на некоторых автомобилях индикатор дополнен надписью min, senso, oil level (надписи желтого цвета) или же попросту буквы L и H (характеризующими низкий и высокий уровень масла).

Значок подушки может загораться в нескольких вариантах: как красная надпись SRS и AIRBAG, так и «красный человечек, пристегнутый ремнем безопасности», а перед ним кружочек. Когда на панели горит один из таких значков подушки безопасности, то — это бортовой компьютер оповещает Вас о возникшей неисправности в системе пассивной безопасности, и в случае ДТП воздушные подушки не сработают. Причины, по которым загорается знак подушек, и как устранить неисправность читайте в статье на сайте.

Значок восклицательный знак может выглядеть по-разному и значения у него соответственно тоже будут другие. Так, к примеру, когда горит красный (!) в кружке — это говорит о неисправности тормозной системы и желательно не продолжать движение до выяснения причины его появления. Они могут быть самыми разными: поднят ручной тормоз, износились тормозные колодки или снизился уровень тормозной жидкости. Пониженный уровень как раз и представляет опасность, ведь причина может быть не только в сильно изношенных колодках, вследствие чего, при нажатии на педаль, жидкость расходится по системе, и поплавок дает сигнал о низком уровне, может быть где-то поврежден тормозной шланг, и это уже куда серьезнее. Хотя, очень часто восклицательный знак загорается, если поплавок (датчик уровня) вышел из строя или закоротил, и тогда он просто врет. На некоторых автомобилях восклицательный знак сопровождается надписью «BRAKE», но суть проблемы от этого не меняется.

Читать еще:  Опель фронтера блок предохранителей

Еще восклицательный значок может гореть в виде знака «внимание», причем, как на красном фоне, так и на желтом. Когда загорелся желтый знак «внимание» – он сообщает о возникшей неисправности в электронной системе стабилизации, а если на красном фоне, то просто предупреждает водителя о чем-то, и, как правило, на табло приборной панели светится пояснительный текст или совмещен с другим информативным обозначением.

Значок АБС может иметь несколько вариантов отображения на приборной панели, но вне зависимости от этого на всех автомобилях обозначает одно и то же – появление неполадки в системе ABS, и что в данный момент антиблокировочная система колес не работает. Узнать причины, почему не работает АБС можно в нашей статье. Движение в данном случае можно производить, но рассчитывать на срабатывание АБСа не нужно, тормоза будут срабатывать как обычно.

Значок ESP может или периодически загораться или же гореть постоянно. Лампочка с такой надписью оповещает о проблемах системы стабилизации. Индикатор Electronic Stability Program, как правило, светится по одной из двух причин – либо датчик угла поворота вышел из строя, либо датчик включения стоп-сигнала (он же «лягушка») приказал долго жить. Хотя, бывает проблема и посерьезнее, например, накрылся датчик давления тормозной системы.

Значок двигателя, некоторые водители его могут называть «значок инжектора» или check, может гореть желтым цветом, когда работает двигатель. Он информирует о наличии ошибок двигателя и неисправности его электронных систем. Для определения причины его появления на табло приборной панели производят самодиагностику или компьютерную диагностику.

Значок свечей накала может загораться на приборной панели дизельного автомобиля, значение такого индикатора точно такое же, как и значка «чек» на бензиновых авто. Когда в памяти электронного блока нет никаких ошибок, то значок спирали должен тухнуть после прогрева двигателя и отключения свечей накала. Как проверить свечи накала читайте тут.

Этот материал является информативным для большинства автовладельцев. И хотя здесь не представлены абсолютно все возможные значки всех существующих машин, Вы сможете самостоятельно разбираться в основных обозначениях приборной панели авто, и не будите бить тревогу, когда увидите, что вновь горит значок на панели.

Расшифровка значков на панели приборов Опель Астра

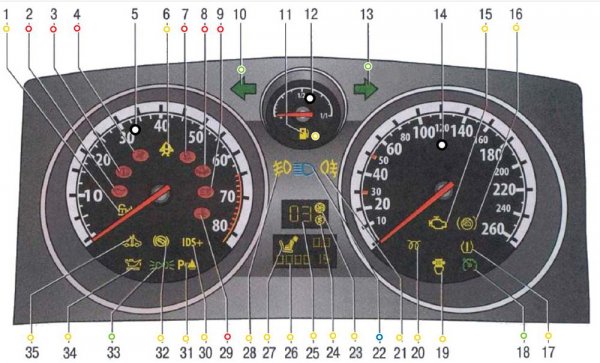

Значки на панели приборов Опель Астра имеют следующее обозначение (смотрите рисунки ниже).

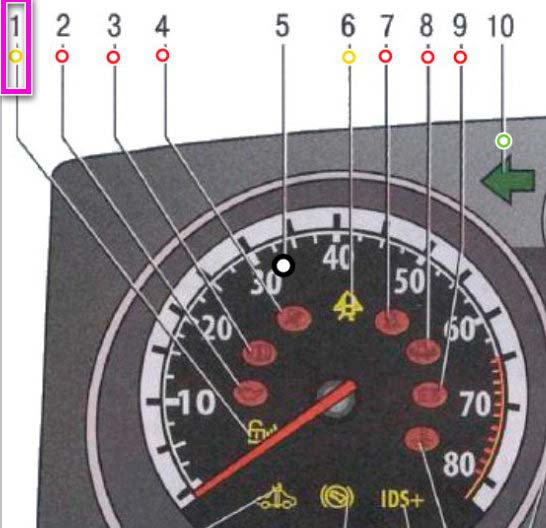

1. Лампа со светофильтром желтого оттенка – сигнализирует о поломке системы Open & Start.

Устанавливается не на все автомобили Opel Astra, может мигать или гореть постоянно.

Первый вариант указывает на то, что система считывает данные с электронного ключа, но не распознает их или получает слабый сигнал. Причины – разряжена батарейка, не правильное положение ключа или он находится далеко от считывающего блока, наличие рядом других металлических ключей, или экранирование от чехла. Последний должен быть из кожи или пластика.

Второй вариант – рулевое колесо заблокировано, система Open & Start полностью вышла из строя.

ВАЖНО : Не допускайте дальнейшее движение автомобиля при загорании лампы на ходу. Сразу остановитесь и начинайте движение только после выявления причин и устранения неисправности.

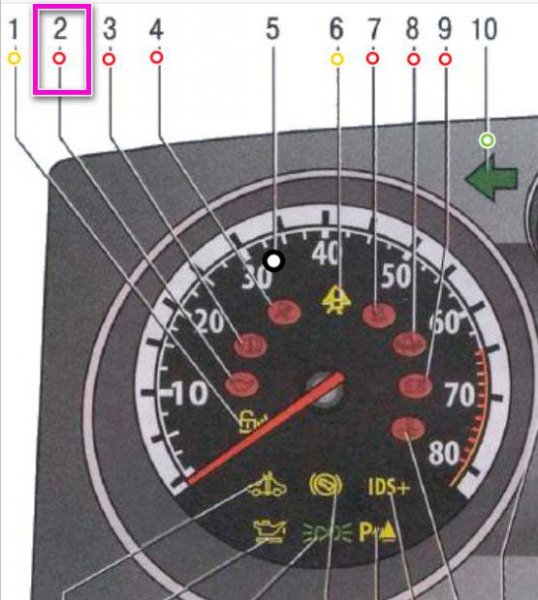

2. Лампа с красным оттенком.

Информирует о показаниях давлении масла в двигателе. Должна гореть после включения зажигания и тухнуть сразу же после старта двигателя. Если продолжает гореть и не гаснет – давление ниже нормы и дальнейшая работа мотора приведет к выходу его из строя. Это касается и холостых оборотов и высоких, особенно при движении.

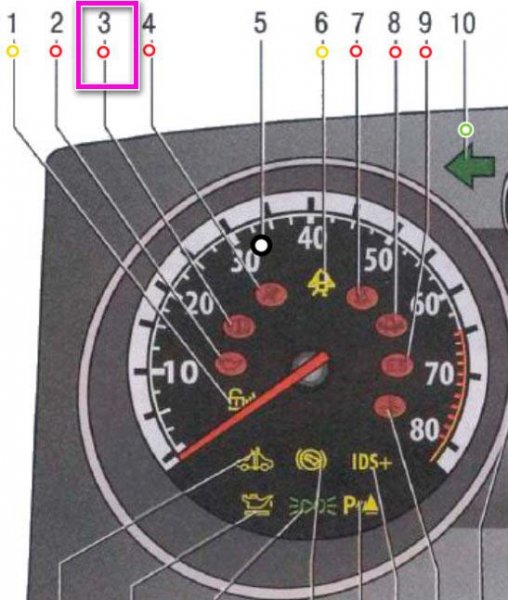

3. Лампа уровня тормозной жидкости.

Загорается при критически низком уровне тормозной жидкости в бочке главного тормозного цилиндра. Может загореться сразу после включения зажигания или при движении. Также светится при включенном ручном тормозе.

Если на Opel Astra установлена трансмиссия Easytronic, то в случае выключения зажигания и не поднятом рычаге стояночного тормоза лампа будет мигать некоторое время обращая внимание водителя на эту ситуацию.

4. Лампа подушки безопасности (airbag).

Загорание лампы после включения зажигания предупреждает о возникших неисправностей в системе airbag. Дальнейшая эксплуатация авто может вызвать несанкционированное срабатывание подушки в движении с соответствующими последствиями. Ситуация требует срочного решения в сервисном центре.

Шкала показывает частоту вращения коленчатого вала двигателя от 0 до 8000 оборотов в минуту. Цена одного деления 250 об/мин. Чтобы узнать реальные показания прибора нужно цифру, на против которой стоит стрелка, умножить на 100. К примеру, 10 – это 1000, 2.5 – это 2500 об/мин. Само устройство электронного типа и обладает минимальными погрешностями.

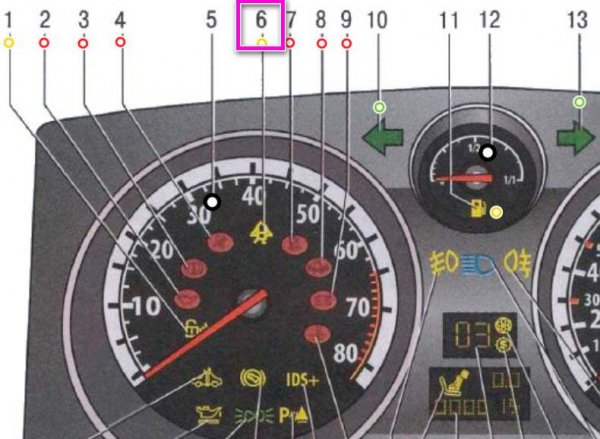

Мигающая лампа при движении сигнализирует о включенной системы курсовой стабилизации (ESP). После включения зажигания происходит ее самодиагностика, в этот момент лампа загорается и тухнет. Постоянное ее свечение указывает не поломку в системе ESP.

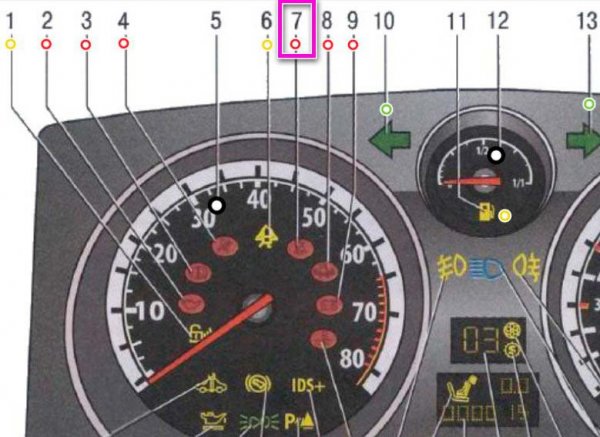

7 – лампа предупреждения о непристегнутом ремне безопасности.

Если ремень не пристегнут, то при включении зажигания лампа начинает гореть, но сразу гаснет если водитель исправил ситуацию. В случае, когда ситуация проигнорирована и ремень остался не пристегнутым лампа, при движении авто, начинает мигать.

Многие автовладельцы, чтобы их не раздражала мигающая лампа, устанавливают специальные обманки (заглушки) ремня безопасности, что мы не рекомендуем делать по известным причинам.

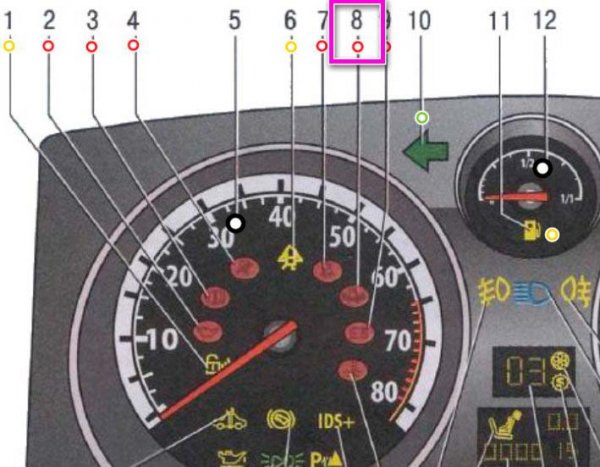

8 – лампа, сигнализирующая о не закрытых дверях.

Начинает гореть при включении зажигания, если водитель или пассажиры забыли закрыть дверь или багажник.

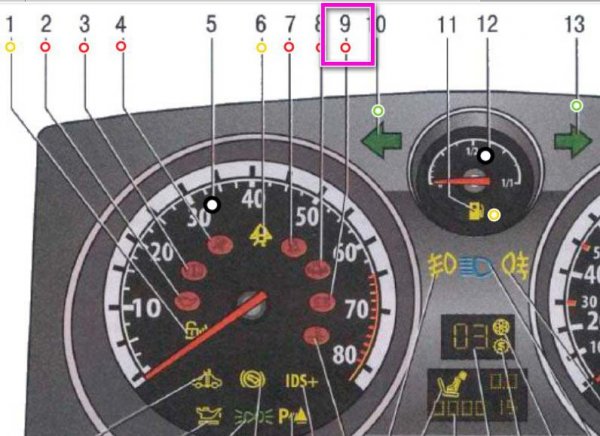

9 – лампа состояния АКБ.

Загорается после включения зажигания и сразу гаснет после старта двигателя.

Дальнейшее яркое или тусклое свечение лампы указывает на следующие неисправности:

  1. Обрыв ремня генератора или его недостаточное натяжение;
  2. Неисправность реле генератора, что вызвало отсутствие тока заряда или недостаточное напряжение в сети.
  3. Замыкание в цепи заряда.

Все эти неисправности приведут к быстрому разряду АКБ, а последняя, с большой вероятностью, к возгоранию автомобиля.

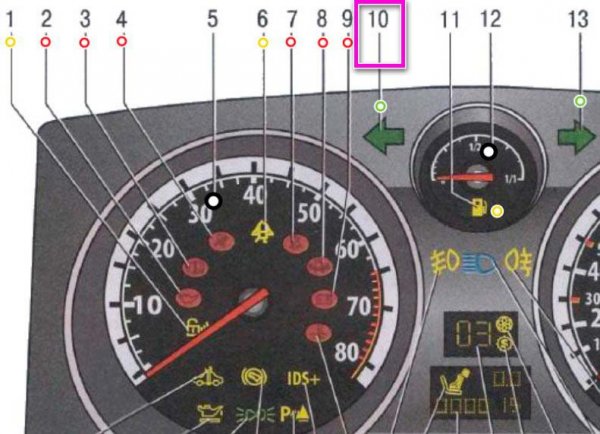

10 – Контроль работы левого поворотника.

Работает синхронно с мигающей лампой левого поворота. В случае обрыва в цепи, перегорании предохранителя или самой лампы мигает в 2 раза чаще.

11 – контроль уровня топлива в баке.

Загорается, когда в баке остается чуть больше 5 литров – это на 80 км пути.

Рекомендуется сразу сделать дозаправку, так как если бензонасос захватит воздух, то быстро сгорит. Топливо играет роль и смазки и охладителя.

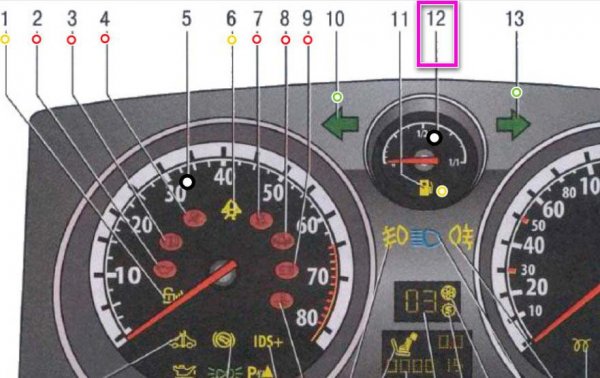

12 — контроль уровня топлива.

Показывает сколько общего и резервного (заштрихованная зона) топлива осталось в баке. Работает по электромагнитному принципу.

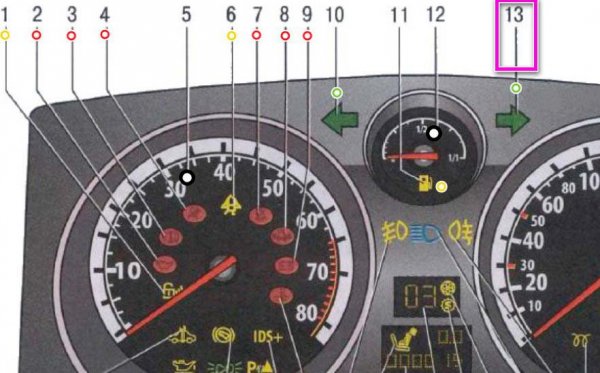

13 – контроль работы правого поворотника.

Тоже самое, что и знак 10, повторятся не будем.

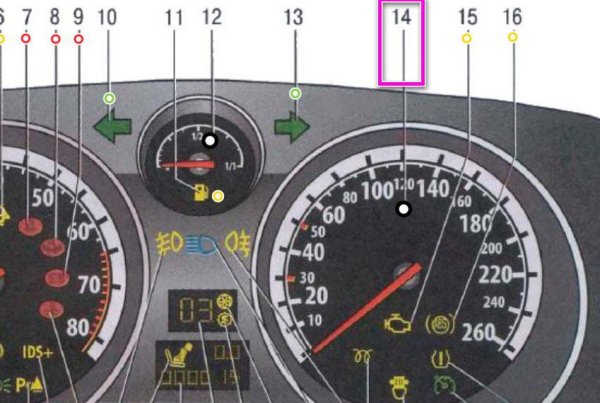

Показывает скорость движения автомобиля. Диапазон измерения от 0 до 260 км/ч, шаг измерения – 10 км/ч (одно деление).

15 – сигнализируется о превышении токсичности выхлопных газов.

Загорается после включения зажигания. После запуска двигателя тускнет, если каталитический нейтрализатор работает в штатном режиме.

В ином случае при работающем моторе:

  • если мигает – неисправность в катализаторе (срочно нужно обратится на СТО).
  • постоянно горит – превышены показатели токсичности газов.

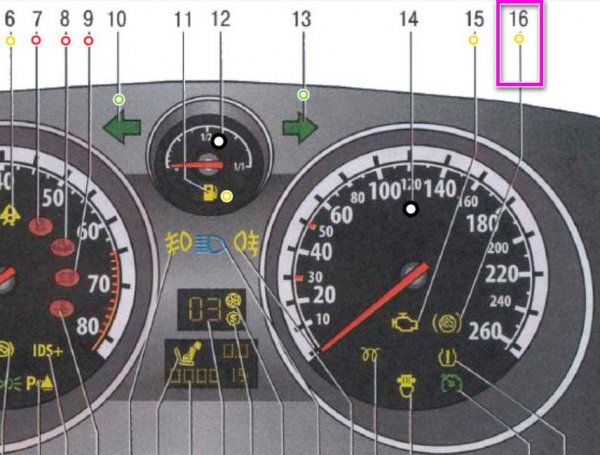

16 – контроль работы АВС.

Горит 3 секунды после включения зажигания и сразу тухнет. Если светит постоянно перед и после пуска двигателя, значит система АБС неисправна. Стоит сразу обратится на СТО, так как тормоза будут работать в обычном режиме и тормозной путь автомобиля увеличится.

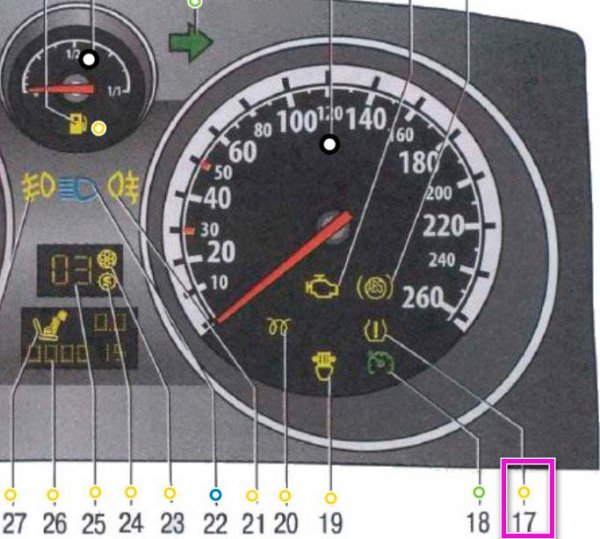

17 – контроль давления в шинах.

Функционирует только с установленной системой контроля давления в шинах. Загорается красным и желтым цветами. В первом случае – критично низкое давление в одной из шин. Во втором случае – поломка системы.

18 – контроль работы круиз-контроля.

Читать еще:  Автоматическая коробка передач opel astra

Если данная система установлена в Опель Астра и работает, то лампа горит зеленым цветом.

19 – контроль работы системы адаптивного света фар.

Если конструктивно система установлена, но неисправна — светит постоянно желтым цветом. При переключении в режим симметричного ближнего света лампа начинает мигать.

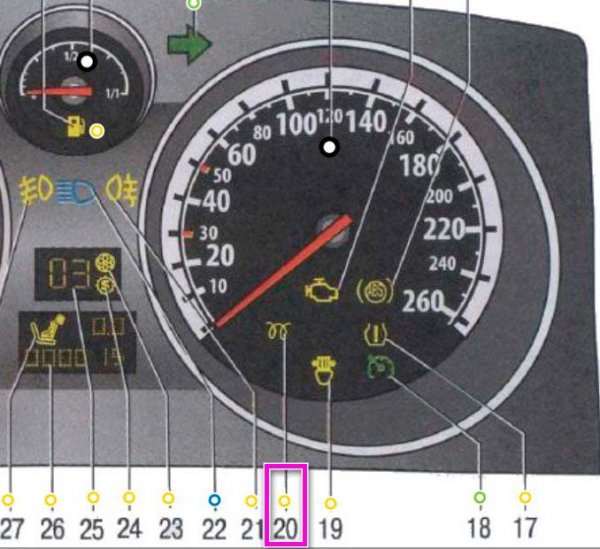

20 – контроль работы свечей предпускового подогрева.

Работает на Опель Астра с дизельными двигателями. Начинает гореть после включения зажигания, это означает, что свечи накала начали работу. После прогрева камеры сгорания последние прекращают работу, и лампа гаснет. Если этого не происходит, то вышла из строя одна из свечей или реле включения (временное) или проблемы с ЭБУ.

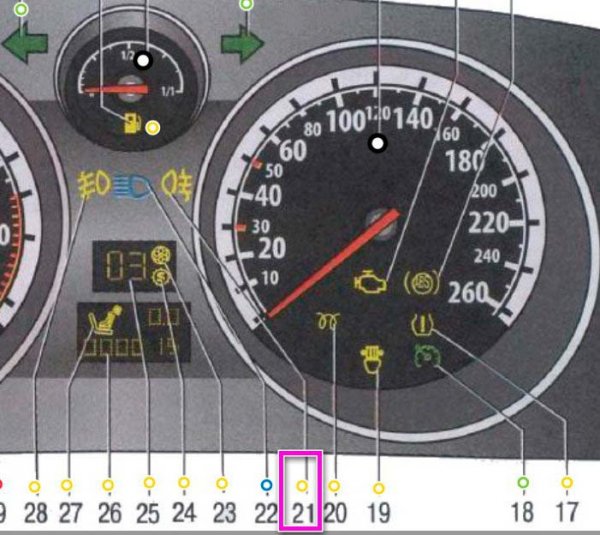

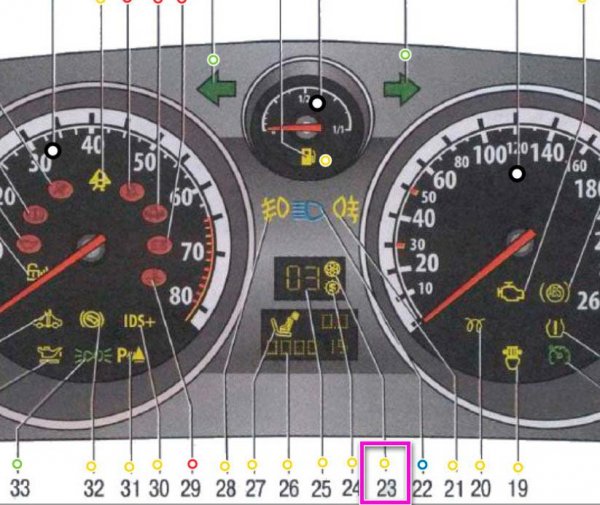

21 – контроль работы задних противотуманных фонарей.

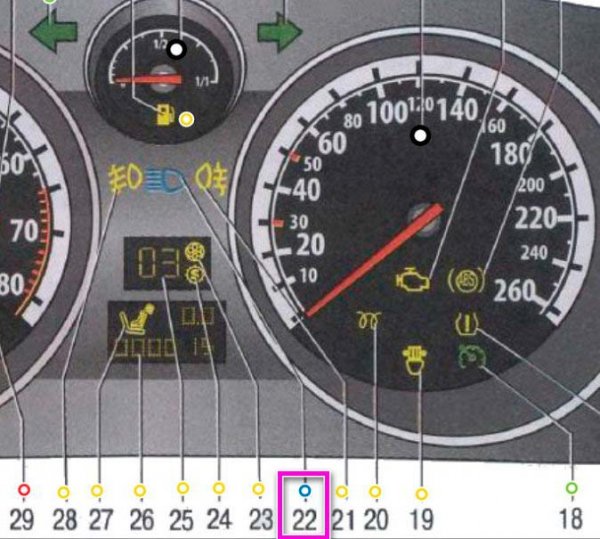

22 – контроль работы фар дальнего света. Горит синим цветом.

23 – контроль работы зимнего режима в АКПП и РКП (роботизированная).

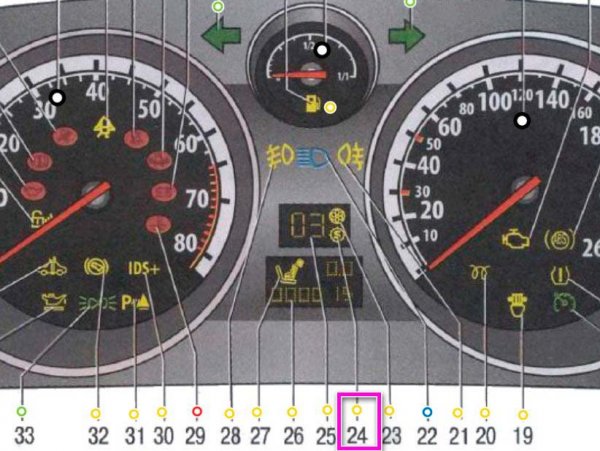

24 – контроль работы спортивного режима в АКПП и РКП.

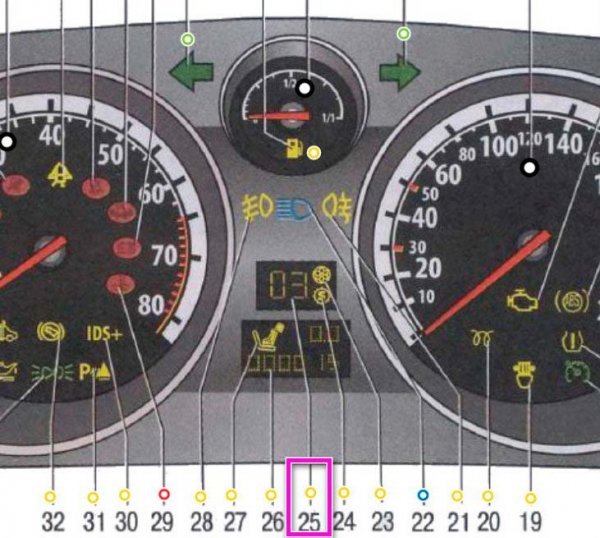

25 – показывает номер включенной передачи или выбранного режима езды.

Функционируем на автомобилях Опель Астра с АКПП или РКП.

26 – Дисплей, указывающий общий и суточный пробег авто и время.

Верхняя строка показывает суточный пробег и время (если функция предусмотрена), нижняя – общий пробег. Переключение показаний времени и суточного пробега осуществляется кнопкой, расположенной справа внизу. Для этого нажмите ее на 0.5 секунды.

Чтобы обнулить пробег за сутки – удерживайте кнопку около 1 сек. А для выставления текущего времени – нажмите кнопку на 2 с. Временная строка начнет мигать. Поочередная манипуляция с кнопкой, а затем удержание ее на 2 с позволит выставить время.

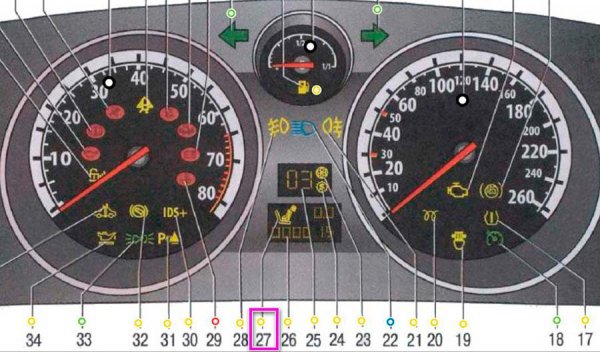

27 – контроль установки детского сиденья на переднее пассажирское сиденье.

Данная функция предусмотрена опциональна. При установки впереди детского сиденья c траспондерами от Opel отключаются подушки безопасности, расположенные на против.

Мигающая лампа указывает на неправильную установку детского сиденья, неисправность последнего или о поломке системы.

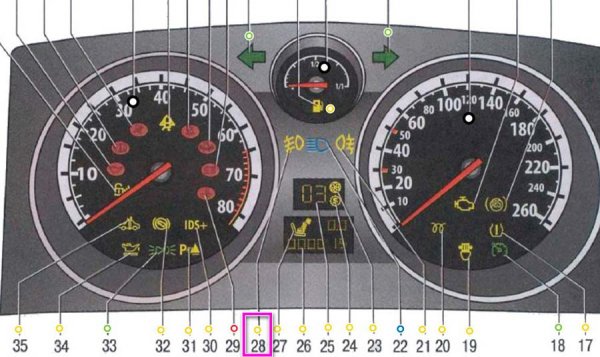

28 – контроль работы передних противотуманных фар.

Горит зеленым цветом.

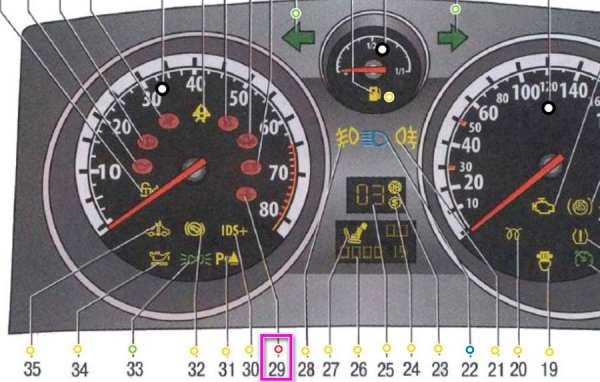

29 – контроль перегрева двигателя.

Загорается красным цветом — температура охлаждающей жидкости превышает норму. Дальнейшее эксплуатация Опель Астра запрещена до выяснения причин перегрева двигателя. Как правило, это воздушная пробка в системе охлаждения, низкий уровень ОЖ, вышел из строя вентилятор радиатора или клапан термостат.

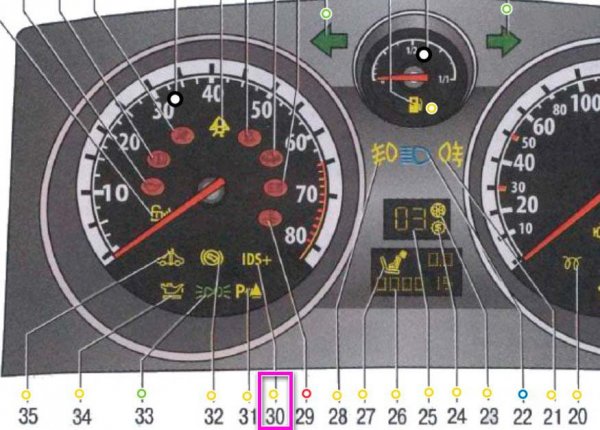

30 – контроль работы систем управления амортизаторами и динамического вождения.

Данные системы устанавливаются опционально. Горящая желтым цветом лампа указывает на их поломку.

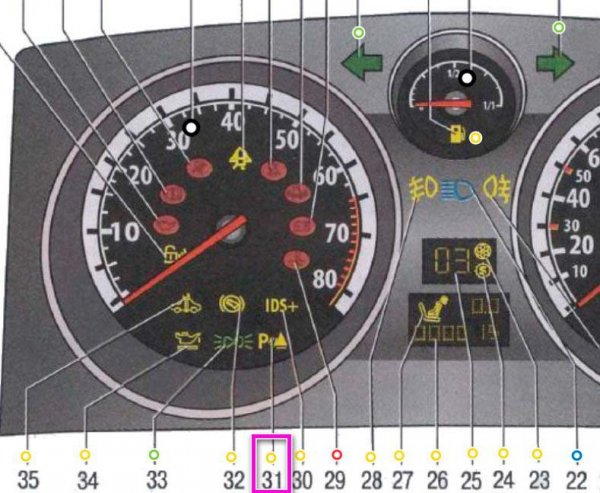

31 – контроль работы системы «парктроник».

При неисправности системы горит желтым цветом.

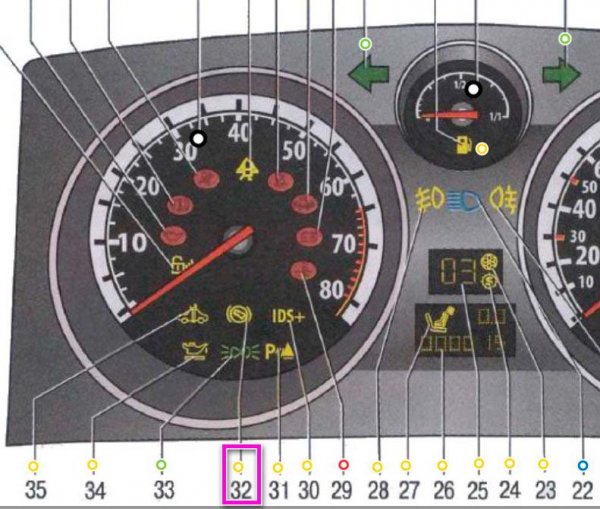

32 – сигнализирует о правильности пуска двигателя.

Горит желтым цветом. Предусмотрена на Опель Астра с РКП Easytronic. При запуске мотора необходимо выжимать педаль тормоза, чтобы лампа не загорелась.

33 – контроль работы габаритных фонарей. Горит зеленым цветом.

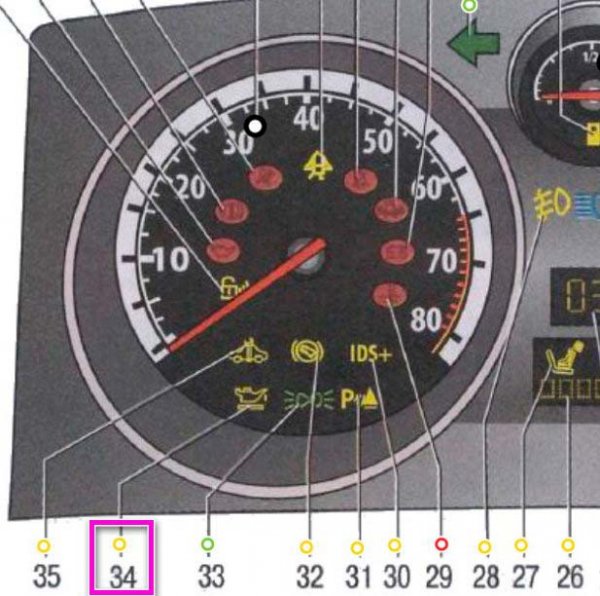

34 – контроль уровня масла в двигателе.

Загорается желтым цветом при недостаточном уровне. Дальнейшая эксплуатация автомобиля запрещена. Нужно выяснить причины понижения уровня и долить масло.

35 – контроль правильной работы систем управления двигателем и АКПП.

Загорается желтым цветом после включения зажигания. Гаснет после пуска двигателя.

Постоянно горящая лампа указывает на поломку в одной из систем. Работа автомобиля осуществляется на резервной программе. Это сделано для того, чтобы была возможность доехать до СТО провести диагностику ЭБУ и устранить поломку. При этом продолжительная эксплуатация Опель Астра в такой ситуации не рекомендована, так как может привести к более серьезным поломкам.

Если лампа начинает мигать после включения зажигания, значит возникла неисправность в системе блокировки пуска двигателя. Завести авто не получиться.

Что касается отдельных модификаций Опель Астра H, G, J, приборная панель, место расположения значков, на них могут отличаться, но сама суть значений последних от этого не меняется.

Панель Опель Астра G.

Панель Опель Астра J.

labavto.com

Панель приборов автомобиля Опель Астра H представляет собой устройство, позволяющее водителю знать о состоянии основных узлов и агрегатов во время движения. Благодаря приборке водителю известна не только скорость движения авто, но и множество других параметров. Подробнее об описании и возможных неисправностях контрольного щитка, а также его замене вы можете узнать из этого материала.

Описание и расположение индикаторов и приборов на панели

Контрольный щиток Опеля с обозначением компонентов

Панель приборов Опель Вектра A или любой другой модели может иметь некоторые различия в плане комплектации — в этом случае все зависит от модификации транспортного средства.

  1. Индикатор горит, если система не может распознать электронный ключ (либо он сломался, либо его положение неправильное, либо просто села батарейка). Следует отметить, что ключ нельзя оставлять в багажном отделении или ставить его перед информационным экраном. Значок будет гореть, если руль находится в заблокированном положении. Если индикатор загорается во время движения, машину необходимо сразу же остановить и обнаружить причину, поскольку ошибка может привести к аварии.
  2. Этот индикатор появляется при активации зажигания и сообщает водителю о том, что уровень давления в системе смазки снизился. Когда мотор запускается, значок должен пропасть. Эксплуатация авто с горящим индикатором может привести к поломке силового агрегата.
  3. Индикатор горит при активации зажигания, а также при поднятом рычаге ручного тормоза, после запуска мотор он должен погаснуть. Эксплуатация авто с горящим значком не рекомендуется.
  4. Этот индикатор также появляется при включении зажигания, но если он появился во время движения, это может свидетельствовать о неисправностях, связанных с подушками безопасности. При появлении этого значка лучше обратиться за помощью к специалистам, ведь подушки могут не только не сработать в нужный момент, когда произойдет ДТП, но и активировать самопроизвольно. А это, в свою очередь, также может привести к аварии.
  5. Тахометр, сообщающий водителю о том, какое количество оборотов держит двигатель во время движения.
  6. Лампочка появляется при включении зажигания, но должна пропасть после запуска двигателя.
  7. Этот индикатор погаснет только после того, как водитель пристегнется ремнем безопасности.
  8. Индикатор открытых дверей авто и багажного отделения, также пропадает после запуска мотора.
  9. Если этот значок продолжает гореть после старта ДВС, это может свидетельствовать об отсутствии заряда в бортовой сети. Проблема может заключаться в работоспособности аккумуляторной батареи, к примеру, замыканием цепи, а это, в свою очередь, чревато возможным возгоранием. Также индикатор может появиться в результате износа, обрыва или слабого натяжения ремешка генератора. Если проблема заключается в последнем, а ремешок на механизме целый, то может быть, причину нужно искать в регуляторе напряжения.
  10. Левый поворотник, загорается тогда, когда водитель включает соответствующий подрулевой переключатель. Если лампочка стала мигать чаще, это может говорить о том, что она перегорела. Иногда причина кроется в предохранительном устройстве.
  11. Индикатор уровня горючего в баке, во время движения он появляется, если топлива осталось примерно на 80 км пробега. Помните о том, что регулярная эксплуатация авто с низким уровнем горючего в баке может привести к поломке бензонасоса.
  12. Сам датчик уровня горючего.
  13. Правый поворотник.
  14. Спидометр — благодаря этому устройству водитель всегда знает, с какой скоростью движется его транспортное средство.
  15. Лампочка Check приборной панели Опель Астра G, H или любой другой модели — это индикатор, указывающий на неисправность в работе двигателя. Значок появляется при запуске зажигания, а после старта двигателя он пропадает, это нормально. Но если он стал появляться во время движения, нужно произвести диагностику силового агрегата.
  16. Индикатор ABS, если он стал появляться во время езды, эксплуатацию авто лучше прекратить до того момента, пока не будут решены проблемы в работе антиблокировочной системы. В большинстве случае причиной появления значка является просто выход из строя датчика, но иногда проблема кроется именно в работоспособности системы.
  17. Лампочка системы контроля уровня давления в покрышках. Если она появилась при езде, желательно подкачать шины.
  18. Индикатор системы круиз-контроля, загорается при ее активации.
  19. Значок контроля состояния системы адаптивного освещения. В случае обнаружения поломки желательно произвести диагностику или обратиться к специалистам, поскольку эксплуатация авто с такой проблемой нежелательна.
  20. Значок включения свече накала.
  21. Лампочка включения задней противотуманной оптики, появляется на приборке только при включении фонарей.
  22. Дальнее освещение.
  23. Этот значок актуален только для авто с автоматической или роботизированной трансмиссией. Он появляется на щитке тогда, когда водитель включает зимний режим коробки.
  24. Аналогичная ситуация — символ появляется только при активации спортивного режима на автоматических или роботизированных КПП.
  25. Интерактивный экран для «автоматов» и «роботов» — на нем демонстрируется текущая передача.
  26. Экран одометра — благодаря нему водитель знает, какой километраж прошла его машина и сколько километр он намотал за сутки.
  27. Это — символ датчика, предназначенного для распознавания занятости переднего пассажирского сиденья.
  28. Передняя противотуманная оптика.
  29. Символ перегрева силового агрегата. Если он появился во время движения, автомобиль следует срочно остановить и найти, а также избавиться от причины перегрева двигателя.
  30. Индикатор поломки или некорректной работы динамической системы вождения, а также системы управления амортизаторами.
  31. Этот символ свидетельствует о том, что неправильно работает или вовсе не функционирует система Парктроник, предназначенная для обеспечения более безопасной парковки машины.
  32. Панель приборов Опель Вектра А оснащается этим символом в том случае, если машина оборудована роботизированной трансмиссией Easytronic. Эта лампочка говорит о том, что мотор запустить невозможно.
  33. Символ включения габаритных огней.
  34. Слишком низкий уровень давления моторной жидкости в системе, необходимо остановить двигатель и решить проблему.
  35. Контрольный индикатор систем управления силовым агрегатом и трансмиссией (автор видео о тюнинге контрольного щитка — канал Улугбек Ишматов).
Читать еще:  Коды неисправности опель вектра а

Возможные неисправности

Как и любой другой узел, контрольный щиток на Опель Астра J, H или на другой модели может выходить из строя.

Неисправности могут быть следующие:

  1. Повреждение контрольного щитка. В этом случае могут не работать все приборы или только часть из них. Необходимо произвести диагностику состояния узла и произвести его ремонт, если есть возможность. Если нет — то щиток нужно будет менять. Проверить приборку своими силами в домашних условиях без соответствующего оборудования и знаний — невозможно. Поэтому если вы столкнулись с подобной проблемой, то лучше всего сразу обратиться к специалисту.
  2. Не функционирует датчик уровня температуры двигателя или уровня горючего в баке. Причина может заключаться в повреждении контрольного щитка, выходе из строя самого контроллера, а также в повреждении проводки. Если неисправен датчик, то его придется менять — датчик уровня топлива расположен в бензобаке, а температуры антифриза — в моторном отсеке. Если проблема в проводке, то ее надо будет прозвонить. В некоторых случаях причина проблемы заключается в окислении наконечников, в этом случае их можно попытаться зачистить. Если эта процедура не дала результатов, то наконечники придется менять.
  3. Не функционируют контрольные лампочки. Если перегорела сама лампочка или вышел из строя ее контроллер, то эти элементы подлежат замене. Как и в предыдущем случае, проблема также может заключаться в плохой проводке — поврежденные провода нужно поменять, а закисленные контакты — очистить. Как вариант, проблема может заключаться в недостаточном прилегании контактов патрона индикатора к самой микросхеме. Если это так, то контакты нужно подогнуть либо произвести замену патрона.
  4. Не работает тахометр или спидометр. Такие неисправности проявляются достаточно редко и, как правило, причина кроется непосредственно в поломке устройства. Нужно произвести диагностику и замену элементов при необходимости.
  5. Перестала работать подсветка, при этом все приборы работают в нормальном режиме. Возможно, причина заключается в повреждении кабеля подсветки контрольного щитка. Нужно произвести его проверку и, если нужно, поменять (автор видео — канал UFO Tuning).

Краткое описание приборной панели

Краткое описание приборной панели

Коротко 11

осветительных приборов . 105
Подсветка приборной

противотуманные фары . . 109
Регулировка угла

и перестроения, мигание

фар, ближний и дальний

свет . 109
Освещение нижней

части дверного проёма . 113
Стояночный свет . 110
Круиз-контроль . 92

Органы управления на

Звуковой сигнал . 76
Подушка безопасности

ветрового стекла . 77
Бортовой компьютер . 99

дисплей . 93
Бортовой компьютер . 99
Электронная система

10 Левое сиденье

с подогревом . 42
Рулевое колесо

с обогревом . 76
Система обнаружения

Система помощи при

парковке . 145
Аварийная световая

сигнализация . 108
Центральный замок . 23
Система динамической

стабилизации . 143
Отключение подушки

безопасности . 49
Правое сиденье

с подогревом . 42
Кнопка Eco . 126
Селектор выбора

11 Подушка безопасности

12 Перчаточный ящик . 57
13 Климат-контроль . 114
14 Прикуриватель . 80

Наружное освещение, 12 коротко

16 Замок зажигания

с блокировкой рулевого

17 Педаль акселератора . 124
18 Педаль тормоза . 141
19 Педаль сцепления . 124
20 Регулировка положения

21 Ручка отпирания капота . . . 161

Поверните выключатель освеще‐

ния
AUTO = Автоматическое управ‐

включение и выключе‐

ние фар происходит в ав‐

= Включение или выключе‐

ние системы автомати‐

ческого управления ос‐

Нажать кнопку выключателя света
>

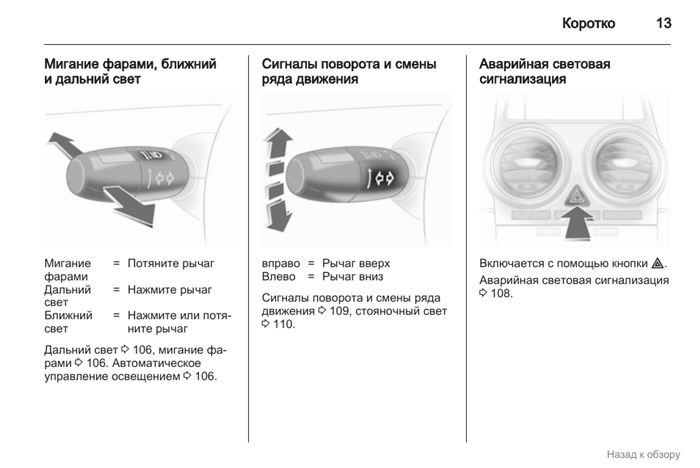

Мигание фарами, ближний и дальний свет, Сигналы поворота и смены ряда движения, Аварийная световая сигнализация

Мигание фарами, ближний

= Нажмите или потя‐

Сигналы поворота и смены

вправо = Рычаг вверх

Bлево = Рычаг вниз
Сигналы поворота и смены ряда

Включается с помощью кнопки ¨.
Аварийная световая сигнализация

Звуковой сигнал, Омыватели и стеклоочистители, Очиститель ветрового стекла

Очиститель ветрового стекла

= прерывистый режим или ав‐

стеклоочистителей от дат‐

Для однократного включения нера‐

ботающего стеклоочистителя на‐

жмите рычаг вниз.

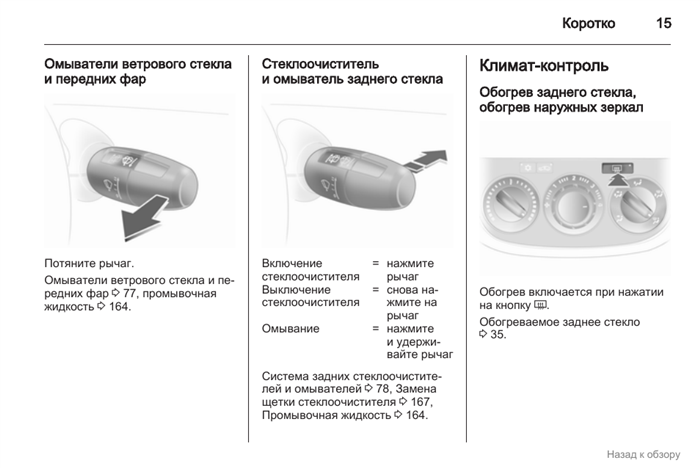

Омыватели ветрового стекла и передних фар, Стеклоочиститель и омыватель заднего стекла, Климат-контроль

Обогрев заднего стекла, обогрев наружных зеркал

Омыватели ветрового стекла

Потяните рычаг.
Омыватели ветрового стекла и пе‐

и омыватель заднего стекла

Система задних стеклоочистите‐

Обогрев заднего стекла,

обогрев наружных зеркал

Обогрев включается при нажатии

на кнопку Ü.
Обогреваемое заднее стекло

Удаление влаги и инея со стекол, Коробка передач, Механическая коробка передач

Удаление влаги и инея со

Подача воздуха к l.
Установите регулятор на самую

высокую температуру.
Установите наибольшую скорость

вентилятора.
Включите охлаждение n.
Нажмите на кнопку V.
Климат-контроль 3 114.

Задний ход: при неподвижном ав‐

томобиле выжать педаль сцепле‐

ния, через 3 секунды нажать кнопку

освобождения на рычаге переклю‐

чения и включить передачу.
Если передача не включается, ус‐

тановить рычаг в нейтральное по‐

ложение, отпустить педаль сцепле‐

ния и вновь нажать на нее; затем

повторить выбор передачи.

Механическая коробка передач

Автоматизированная механическая коробка передач, Автоматическая коробка передач, Коротко 17

N = нейтральное положение

+ = переход на более высокую

= переход на более низкую пе‐

A = переключение между авто‐

матическим и ручным режи‐

R = задний ход (с блокировкой

рычага переключения пере‐

ская коробка передач 3 136.

N = нейтральное положение

D = передача
Селектор передач можно передви‐

нуть из положения P или N только

при включенном зажигании и нажа‐

той педали тормоза (блокировка

селектора передач). Чтобы вклю‐

чить передачу P или R, следует на‐

жать кнопку освобождения на ры‐

чаге селектора диапазонов.

Начало движения, Перед тем, как тронуться с места, проверьте, Пуск двигателя

Автоматическая коробка передач

поставляется в двух исполнениях

Перед тем, как тронуться

с места, проверьте

■ Давление в шинах и их состояние

■ Уровень моторного масла

■ Стекла, зеркала, наружное осве‐

щение и номерные знаки должны

быть чистыми, без снега и на‐

леди, и работоспособными.

■ Правильное положение зеркал,

сидений и ремней безопасности

■ Работу тормозной системы на

малой скорости, особенно если

тормозные колодки мокрые.

■ Установите ключ в положение 1
■ Немного поверните рулевое ко‐

лесо, чтобы вывести его из со‐

■ Выжмите педаль сцепления

и тормоза. если не выжать пе‐

даль сцепления, двигатель не

сможет запуститься и загорится

■ Установите селектор диапазонов

автоматической коробки пере‐

дач в положение P или N

Система автоматической остановки и пуска двигателя, Коротко 19

■ Не следует нажимать на педаль

■ На автомобилях с дизельными

двигателями поверните ключ

в положение 2, чтобы включить

и дождитесь, когда погаснет

■ Поверните Ключ В Положение 3

И Отпустите Его

остановки и пуска двигателя

Если автомобиль движется с низ‐

кой скоростью или стоит на месте

и при этом выполняются опреде‐

ленные условия, для включения

функции Autostop необходимо вы‐

полнить следующие действия:

■ выжмите педаль сцепления,
■ переведите рычаг переключения

передач в положение нейтраль‐

■ отпустите педаль сцепления.

Если выбран режим Autostop

стрелка тахометра должна указы‐

вать на AUTOSTOP.
Чтобы снова включить двигатель,

выжмите педаль сцепления еще

раз.
Система автоматической оста‐

Выделить → Я нашёл инструкцию для своего автомобиля здесь! #manualza

Плохо, когда инструкция по ремонту ноутбука хранится в самом ноутбуке.

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
