Регулировка клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099

Причиной возникновения ряда неисправностей в работе двигателя автомобилей ВАЗ 2108, 2109, 21099, наряду с неисправным или не отрегулированным карбюратором, могут являться увеличенные либо уменьшенные тепловые зазоры в клапанном механизме. К таким неисправностям относятся:
— неустойчивая работа двигателя на холостом ходу;
— невозможность отрегулировать холостой ход;
— потеря мощности и приемистости (ухудшение динамики автомобиля);
— «провалы» при нажатии на педаль «газа»;
— «выстрелы» в карбюратор.

В любом случае стоит провести регулировку клапанов. Это нормализует работу как газораспределительного механизма в частности, так и двигателя в целом. Вполне возможно, что имеющиеся до этого проблемы в его работе исчезнут, после такой регулировки, сами собой.

Необходимые инструменты

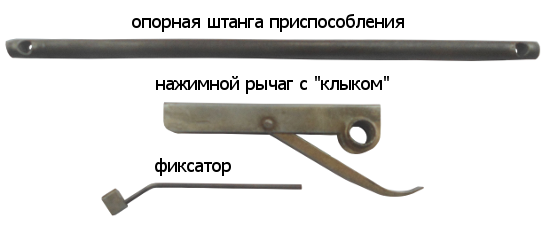

— Приспособление для регулировки клапанов с фиксатором.

Или две отвертки, если нет приспособления. Одна должна быть длинная и мощная для отжатия толкателя с шайбой вниз, вторая шлицевая с широким лезвием (не менее 10 мм) для фиксации толкателя в нажатом положении.

— Набор плоских щупов
— Пинцет
— Накидной ключ на 17
— Набор регулировочных шайб

Необязательно, так как необходимые по размеру шайбы можно купить по отдельности после замера тепловых зазоров.

Подготовительные работы

Регулировка клапанов проводится на холодном двигателе, поэтому если ваш двигатель на данный момент прогрет, дайте ему остыть не менее 1-го часа.
— Снимаем корпус воздушного фильтра.
— Снимаем кронштейн тяги привода дроссельной заслонки.
— Снимаем клапанную крышку двигателя.
— Снимаем защитную крышку ГРМ.
— На шкиву распредвала делаем еще три метки. Для этого считаем на нем число зубьев и делим на четыре части.

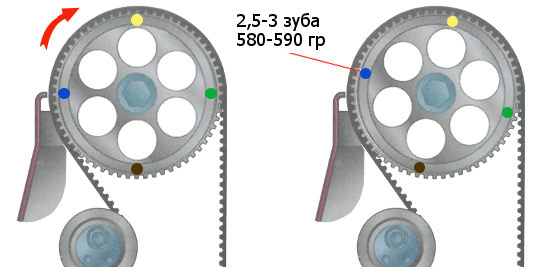

Дополнительные метки на шкиву распредвала

— Совмещаем установочную метку на шкиву распредвала с выступом на задней крышке ГРМ. Поршни первого и четвертого цилиндров приходят в верхнюю мертвую точку (ВМТ).

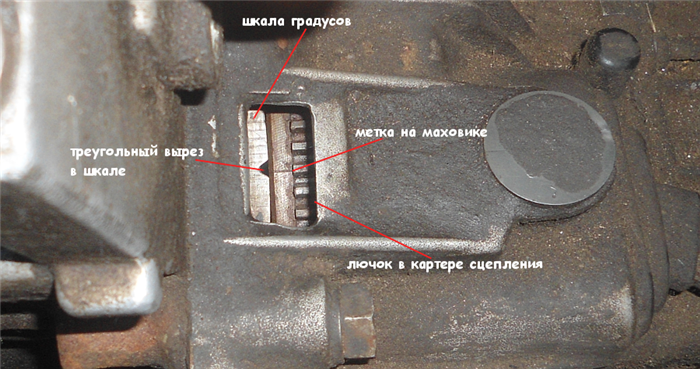

— В лючке на картере сцепления убеждаемся, что длинная метка (риска) на маховике находится напротив середины треугольного выреза шкалы углов опережения зажигания.

Перед проведением регулировки клапанов на двигателях автомобилей ВАЗ 2108, 2109, 21099 необходимо провести проверку тепловых зазоров, чтобы выяснить общую картину технического состояния клапанного механизма данного двигателя.

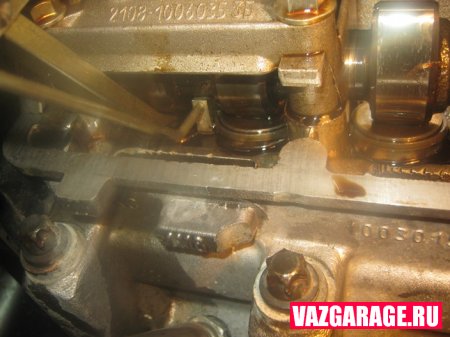

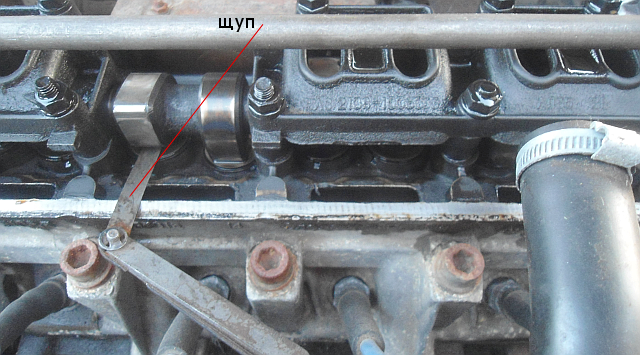

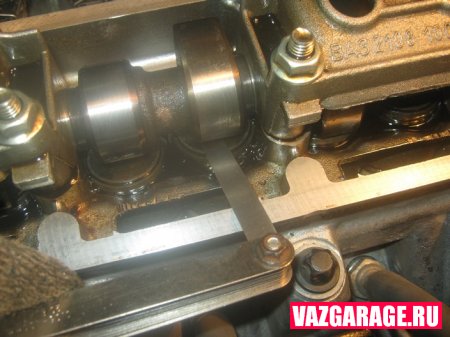

измерение теплового зазора при помощи щупа

Регулировка тепловых зазоров клапанов

Рассмотрим , в качестве примера, регулировку третьего клапана.

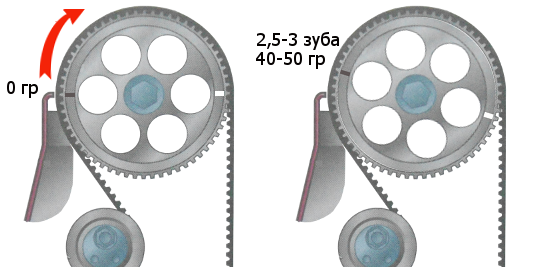

— Устанавливаем шкив в положение, когда установочные метки совпадают (верхняя мертвая точка). Поворачиваем его на 3-4 зуба (40-50 0 ) по часовой стрелке.

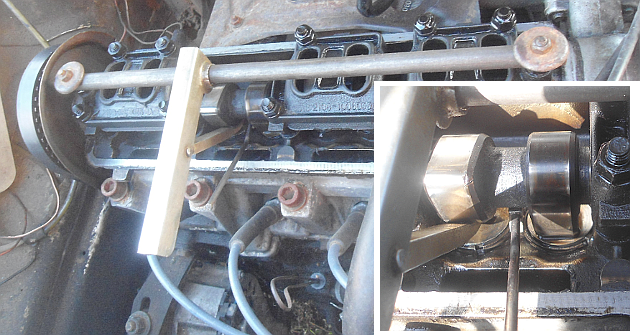

— Устанавливаем приспособление для регулировки на головку блока. Если его нет, берем две отвертки. Длинную и мощную будем использовать в качестве рычага, ту которая поменьше — шлицевую, для фиксации толкателя.
— Разворачиваем толкатель прорезью к себе (в сторону радиатора).

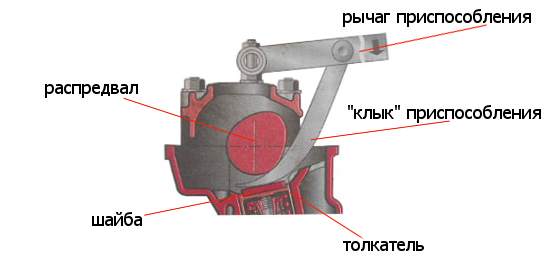

— Вводим «клык» приспособления между кулачком и толкателем.
— Нажимаем вниз рычаг приспособления и утапливаем толкатель вниз. Вместо приспособления можно использовать длинную отвертку. Опираясь ею на кулачок, также утапливаем толкатель.

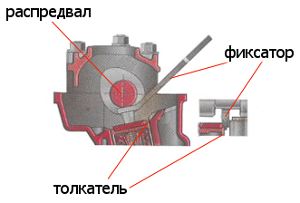

— Устанавливаем между кромкой толкателя и распредвалом фиксатор, который удерживает толкатель в нажатом положении. Если фиксатора нет, вставляем плашмя лезвие шлицевой отвертки. Необходимо чтобы фиксатор стоял точно на кромке толкателя и не мешал вынимать регулировочную шайбу.

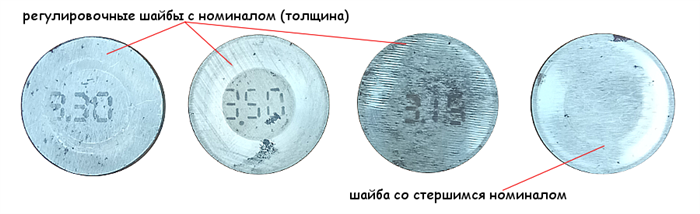

— Пинцетом, через прорезь в толкателе извлекаем регулировочную шайбу. На ее поверхности может быть нанесена маркировка ее толщины. Если маркировка стерлась, придется измерять ее толщину микрометром, а при отсутствии такового подбирать новую опытным путем.

— Рассчитываем толщину новой шайбы по формуле:

— для впускных клапанов Z=Y+X-0,2 мм ;

— для выпускных клапанов Z=Y+X-0,35 мм ;

Z – расчетная толщина новой шайбы;

Y – толщина снятой шайбы;

X – зазор определенный по щупу.

Подбираем новую шайбу с маркировкой близкой к расчетной (±0,05 мм).

— Устанавливаем новую шайбу в толкатель, маркировкой вниз.
— Отжимаем толкатель вниз и снимаем фиксатор.

Проводим регулировку остальных клапанов поворачивая коленчатый вал на углы указанные ниже в примечаниях.
Снимаем приспособление для регулировки, ставим назад клапанную крышку и другие снятые детали.

Примечания и дополнения

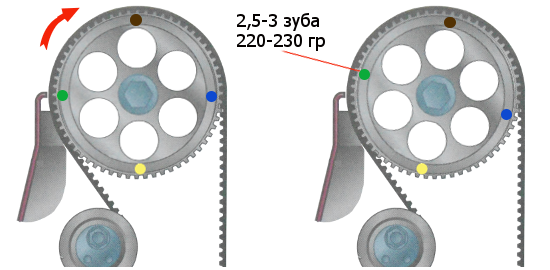

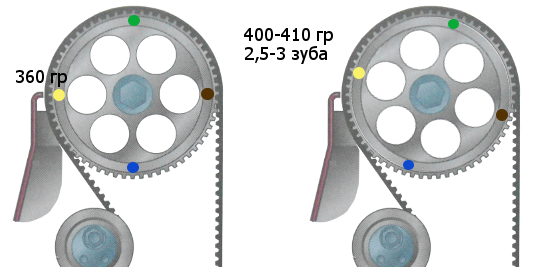

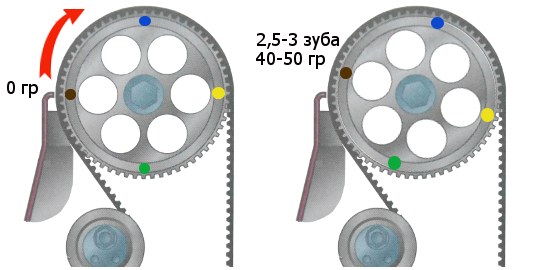

Регулируем зазоры у первого (впускного) и третьего (выпускного) клапана Регулируем зазоры у пятого (выпускного) и второго (впускного) клапана Регулируем зазоры у восьмого (выпускного) и шестого (впускного) клапана Регулируем зазоры у четвертого выпускного и седьмого (впускного) клапана

Еще статьи по автомобилям ВАЗ 2108, 2109, 21099

Регулировка клапанов на ВАЗ 2108, ВАЗ 2109, ВАЗ 21099

Добро пожаловать!
Зазор клапанов обязательно должен быть, но минимален, а иначе, при отсутствии зазора клапана не смогут закрываться надежно. В этом случае появиться разгерметизация в цилиндрах и мощность ощутимо упадёт, а выпускные клапана начнут прогорать. С другой стороны, зазор увеличен – не смогут полностью открываться клапана во время работы двигателя, тем самым мощность опять же упадёт, потому что двигатель не сможет запитать в себя топливно-воздушную смесь, т.к. клапана открываются не полностью. Более того, клапана могут греметь при большом зазоре, а после их регулировки, когда заведёте мотор, сразу же ощутите, как он тише станет работать и уже в будущем будете понимать, когда пришло время для регулировки клапанов на автомобиле.

Примечание!
Вам понадобятся следующие инструменты: пинцет, отвёртка, набор всевозможных ключей (гаечных, накидных и т.д.), набор щупов (приобретается в автомагазине или на авторынке) и микрометр.

Краткое содержание:

Местонахождение клапанов

Так просто вы их увидеть не сможете, придётся снять головку блока цилиндров с автомобиля, после снятия перед вами появится распределительный вал и его кулачки, под кулачками распредвала находятся восемь клапанов (вернее их регулировочные шайбы, а под ними находятся толкатели, и под толкателями сами клапана), которые вам и нужно отрегулировать. Кулачки вала и шайбы клапанов, за счёт которых осуществляется регулировка зазора, указаны стрелками. Под каждой стрелкой стоит цифра, обозначающая номер клапана, по этим номерам вы и будете регулировать их, поэтому не забывайте про это фото по мере прочтения статьи.

Когда регулировать клапана?

Зазор у них увеличивается по мере того, как вы водите автомобиль, к примеру, жесткая манера езды потребует регулировку уже через тысяч 30, спокойная езда – тысяч через 40 нужно будет задумываться о регулировке. Обязательно производить регулировку купив Б/У автомобиль (немногие регулирует клапана перед продажей), особенно, услышав громкий звук работы двигателя (клапана стучат). Вообще, проще всего понять надо ли регулировать клапана – проверить их зазор: достаточно снять крышку головки блока цилиндров с двигателя автомобиля и с помощью наборов щупов проверить у всех клапанов на автомобиле зазор.

Регулируем клапана на ВАЗ 2108-ВАЗ 21099

Примечание!
Регулировка производиться на тёплом двигателе автомобиля (+20 °С и выше), зимой во время холодов, то обязательно в начале прогрейте двигатель и быстренько, пока он полностью не остыл, отрегулируйте клапана. Существует нюанс, придётся изначально запастись регулировочными шайбами ,ведь вы не знаете какие размеры шайб именно нужны. Шайбы в начале извлекают и смотрят на размеры и подбирают новые. Вам второй автомобиль понадобиться (например,такси, друг), чтобы до автомагазина доехать и купить новые шайбы. Соответственно, не рекомендуем данный способ регулировки, лучше найдите тёплое место, автомобиль постоит, нагреется, заодно и двигатель станет комнатной температуры, допустимой для регулировки.

1) Снимите крышку головки блока цилиндров с двигателя автомобиля, предварительно запаситесь прокладкой крышки: старая всегда обжимается и портиться (трескается, деформируется) со временем. Подробное описание процесса читайте в статье: «Замена прокладки крышки головки блока цилиндров на автомобиле».

2) Теперь два боковых болта и 1 центральный с помощью гаечных ключей либо воротка с накидной головкой выверните (показано на фото ниже). Снимите пластмассовую крышку и отложите в сторонку.Совместите между собой две метки, а именно метку шкива распредвала (указана синей стрелкой) и метку на задней крышке (указана зелёной стрелкой). Существует множество способов соединения меток, рекомендуем воспользоваться следующим:

• вывесить переднее колёсо (любое);
• включить четвёртую передачу;
• проворачивать колесо вперёд по ходу движения автомобиля до момента соединения меток.

• включаете 4-ю передачу;
• собственными силами передвигаете потихоньку автомобиль до совмещения меток.

Третий вариант: берёте в руки здоровенный ключ (вороток с большой накидной головкой удобней всего) и по часовой стрелке проворачиваете болт крепления шкив коленчатого вала. Данный болт находиться достаточно низко и на втором фото после нижнего он указан жёлтой стрелкой.

Примечание!
Провернуть коленвал возможно лишь проворачивая шкив коленчатого вала (цифрой 3) и шкив генератора (цифрой 2). Запрещено проворачивать коленвал за счёт вращения шкива распределительного вала (цифрой 1) Облегчить вращение поможет выворачивание четырех свечей зажигания, с подробностями знакомьтесь в статье: «Замена свеч зажигания на автомобиле»!

3) Затем чистой тряпочкой протрите головку блока цилиндров, особенно месторасположение толкателей клапанов, удалите с них остатки масла. Теперь поверните коленвал ещё на 40-50° (не путать с распредвалом) — у кулачков распределительного вала и толкателей появиться тот самый зазор. Проверяем зазор у первого, второго, третьего и пятого клапана (схема с номерами выше), у выпускных клапанов он должен быть равен (0.35+0.05) мм. Выпускные — первый, четвертый, пятый и восьмой, обязательно запомните. У впускных (0,2+0,05) мм — второй, третий, шестой и седьмой. Проверяются зазоры с помощью специальных щупов. Вставляйте по одному разной толщины между кулачком распредвала, указанного красной стрелкой, и регулировочной шайбой, обозначенной синей стрелкой). Проверните коленвал ровно на 360° (полный оборот) проверьте и по мере необходимости отрегулируйте зазоры четвертого, шестого, седьмого и восьмого клапана аналогичным образом.

Примечание!
На нижней фотографии представлена шайба регулировки. Присмотритесь к месту, обозначенному стрелкой и увидите надпись с информацией о толщине данной шайбы (3.82 на представленном экземпляре). Толщина измеряется микрометром (значения не всегда на шайбах правильное пишут, а бывает оно вовсе стёрто). Измерив, вы получили значение, к примеру, 3.90. Вспоминаете зазор клапана, у которого вы эту шайбу вынули (0.50 к примеру) и прибавляете к толщине (3.9+0,5 = 4.4). Из полученного значения вычитаем зазор допустимый, нормы были описаны выше). На примере впускного клапана: 4.4 – 0.2 = 4.2 (мм) – значение новой шайбы.

4) Процесс извлечения шайбы не трудоёмкий, придётся нажать на толкатель клапана и немного утопить его Сквозь появившейся зазор сможете вынуть регулировочную шайбу, воспользовавшись отвёрткой (а лучше пинцетом), подцепить в местах присутствия пазов (помечены стрелками на маленьком фото). Вытаскивайте из толкателя и заменяйте на новую, аналогичным образом утопив при этом толкатель и вставив туда новую запчасть. Шайбу вставляйте вниз значением во избежание потертостей на цифрах. Мы настоятельно рекомендуем проверять значения микрометром, т.к. неоднократно сталкивались со случаями расхождения данных, видимо, производитель ошибается.

Примечание!

Проделав работы, проверьте правильность регулировки клапана щупами, регулируйте в случае необходимости. и если нужно будет, снова отрегулируйте их!

Дополнительный видеоролик:
Подборка полезной информации по сегодняшней теме в интересном ролике ниже, приятного просмотра:

Примечание!
Прикрепляем ролик от Жени Травникова о регулировке, о зазорах, кулачках и подобном. Главное – о последствиях неправильных действий. Смотреть начинайте с 17 минуты, (в начале речь ижет о замене ремня ГРМ на автомобиле).

Регулировка клапанов на ВАЗ 21099

Многие автовладельцы ВАЗ 2109 привыкли обращаться за помощью в автосервис, даже при такой довольно несложной операции, как регулировка тепловых зазоров клапанов. На самом же деле эта работа не так уж сложна и ее можно сделать своими руками. Для этого достаточно лишь иметь следующий набор инструментов и приспособлений.

– ключ на 10 для снятия клапанной крышки и кожуха ремня ГРМ;
– домкрат;
– длинногубцы или пинцет;
– приспособление для регулировки клапанов ВАЗ 21099;
– плоская и крестовая отвертки;
– необходимые регулировочные шайбы;
– набор щупов.

Напомним, что в предыдущей статье мы рассматривали как проверить компрессию в двигателе ВАЗ 21099 своими руками. Когда двигатель автомобиля новый и хорошо обкатан, то принято считать, что отличной компрессией будет значение 13 атмосфер. Если пробег превысил двигателя превысил более 100 тысяч километров, то компрессия будет не более 10 атмосфер.

Внимание! Двигатель автомобиля должен быть холодным и его температура в момент проведения регулировки не должна быть выше 20 градусов.

Итак, прежде чем приступать к выполнению этой операции, первоначально нужно снять клапанную крышку, а также кожух, под которым находится механизм ГРМ.

После этого необходимо выставить газораспределительный механизм по меткам. Для этого поддомкрачиваем переднюю правую часть автомобиля, чтобы рукой можно было прокручивать колесо для выставления меток фаз газораспределения.

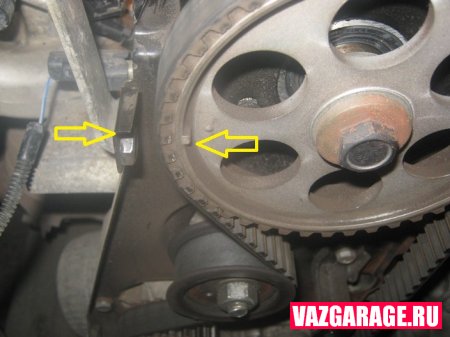

Затем крутим колесо до совмещения метки на звезде распредвала и риски на задней крышке ГРМ, как наглядно продемонстрировано на картинке ниже.

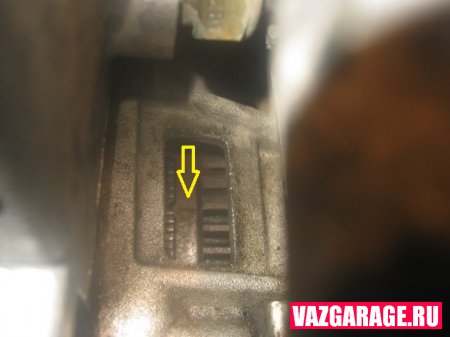

В это же время смотрим, чтобы метка на маховике также совпадала с вырезом. Смотреть нужно в окошко, которое расположено справа от четвертого цилиндра на картере КПП. Предварительно необходимо вынуть резиновую заглушку.

Когда распредвал находится в таком положении, можно приступать к измерению тепловых зазоров между кулачками и толкателями 1, 2, 3 и 5-го клапанов (отсчет ведется слева).

Для впускных клапанов номинальный зазор должен составлять 0,20 (+-0,05)мм, а для выпускных 0,35 (+-0,05)мм. Если вы не знаете расположения, то могу сказать: слева направо по порядку: выпуск-впуск, впуск-выпуск и т.д.

Если при замере зазоров они выходят за предельно допустимые значения, необходимо произвести их регулировку путем установки новых регулировочных шайб. Для этого одеваем планку на шпильки крышки клапанов и фиксируем ее гайками.

Теперь подводим рычаг механизма к нужному клапану, и направляем его как бы между толкателем и кулачком распредвала, и до самого конца утапливаем клапан.

И когда толкатель максимально прижат вниз, необходимо вставить фиксатор между распределительным валом и толкателем.

Стоит отметить, что вырез на толкателе должен быть быть направлен к вам, чтобы можно было удобно вынуть регулировочную шайбу. Для этого очень удобно использовать длинногубцы.

После этого смотрим на ее размер, который указан на задней ее стороне.

Теперь считаем исходя из замеренного зазора и толщины старой шайбы, какая толщина новой шайбы должна быть, чтобы добиться оптимального зазора.

Теперь можно вставлять новую шайбу на свое место и проводить регулировку дальше. Когда первые 4 клапана готовы, можно повернуть коленчатый вал на один оборот и провести аналогичную процедуру с остальными 4, 6, 7 и 8 клапанами.

Регулировка тепловых зазоров клапанов

Устройство двигателя на автомобилях ВАЗ 2109-2108 таково, что приходится иногда, хоть и не часто, регулировать зазоры клапанов. Конечно, эта процедура немного отличается от моделей ВАЗ «классика», так как в данном случае необходимо подбирать по толщине регулировочные шайбы. Именно из-за этого эта операция немного более трудоемкая. Также, для выполнения данного типа обслуживания, понадобится специальное приспособление, так называемая рейка. Более полный перечень необходимых инструментов приведен ниже:

• приспособление для регулировки
• трещотка и головка на 10
• длинногубцы или пинцет
• отвертка крестовая
• набор щупов плоских
• регулировочные шайбы

Прежде чем приступать к выполнению этой процедуры, необходимо выполнить следующие подготовительные работы:

Стоит также иметь ввиду, что описанные регулировочные работы обязательно должны проводиться при температуре двигателя не более 20-25 градусов, то есть на полностью холодном (в летнее время).

Видео обзор по регулировке зазоров клапанов на ВАЗ 2109, 21099 и 2108 (инжектор + карбюратор)

В приведенном ниже видео показан весь процесс наиболее наглядно. Записывал я все это буквально несколько дней назад, и старался делать все доступно и понятно каждому. Обзор был сделан на примере 8-клапанной инжекторной десятке, но разницы между 2109 нет никакой, даже если это карбюраторная модель (отличия только в снятии клапанной крышки).

А для тех владельцев, кто привык к текстовой информации, ниже все описано именно таким образом с пояснением в картинках по принципу многих официальных инструкций по ремонту и эксплуатации.

Итак, когда крышка снята и метки ГРМ выставлены, то в этот момент можно измерять тепловые зазоры между толкателем и клапанами: 1, 2, 3, 5. Убедитесь, что на всех клапанах кулачки распредвала смотрят вверх. Зазор на впускных клапанах считается номинальным при величине 0,20 (+-0,05) мм, а на выпускных 0,35 (+-0,05) мм. Если смотреть на двигатель со стороны передней части автомобиля, то клапана располагаются так: выпуск-впуск-впуск-выпуск, и так далее.

Если зазор отличается от оптимального значения, необходимо подобрать нужную по величине шайбу. То есть, проще говоря, если шайба была с размером 3, 45 мм, а зазор для впускного клапана составил 0,30 мм, то новая шайба должна быть толще на 0,10 мм, то есть получается = 3,55 мм. Думаю, что смысл ясен!

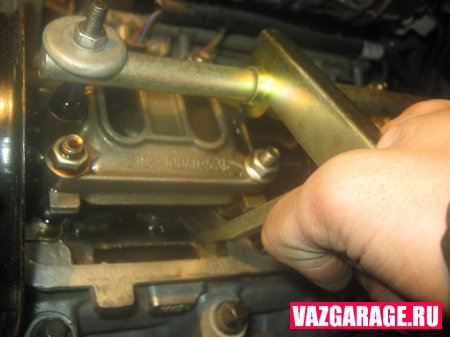

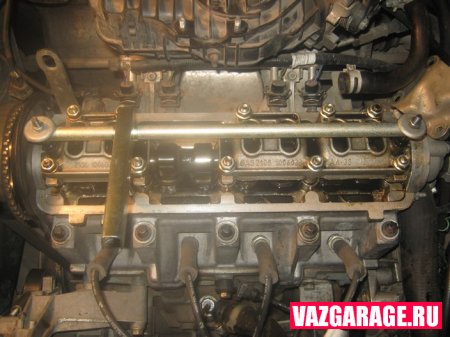

Теперь более подробно о том, как извлечь регулировочную шайбу из толкателя. Для этого устанавливаем специальную рейку на шпильки крепления клапанной крышки и фиксируем ее гайками. Наглядно это показано на фото ниже:

Теперь рычагов прижимаем клапан вниз и подставляем упор, который идет с рейкой в комплекте, чтобы зафиксировать толкатель в прижатом состоянии:

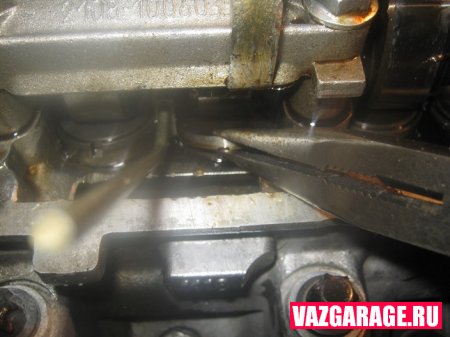

После чего можно пинцетом или длинногубцами вынимать регулировочную шайбу:

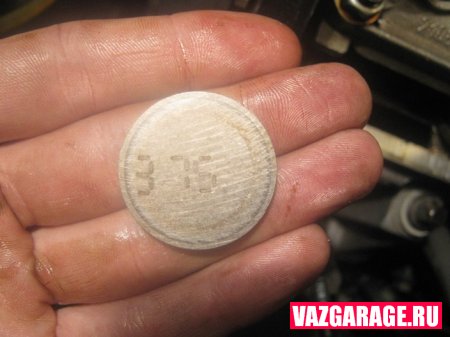

Смотрим на ее толщину:

И подбираем необходимую по толщине по той методике, которая описана выше в статье. После того, как все 4 клапана отрегулированы, то можно приступать к остальным четырем. Для этого необходимо провернуть коленчатый вал ВАЗ 2109-2108 на один полный оборот. Это можно посмотреть по метке на маховике через отверстие в картере КПП. Проворачивать коленвал удобно следующим образом:

• вывешиваем переднее колесо
• ставим рычаг КПП на четвертую передачу
• и рукой (можно даже ногой) прокручиваем колесо, смотря при этом на метку на маховике

Когда коленчатый вал сделал один оборот, то можно приступать к регулировке 4, 6, 7 и 8 клапана. Все делаем по аналогии. По окончании устанавливаем все снятые детали на место, и заводим двигатель. Обязательно ждем, пока он прогреется, и слушаем, нет ли посторонних стуков. Если все в норме, машина хорошо заводится, нет проблем в работе мотора, стуков не обнаружено, значит работа выполнена успешно!

Остались какие-то вопросы, задавайте, попробуем решить вместе!
