Кнопка багажника с подсветкой

Установка кнопки открывания багажника на Лада Веста

Один из недостатков седана Лада Веста, который отмечают многие автосми — отсутствие кнопки открытия крышки багажника. Такая опция есть на многих автомобилях иностранного производства, что делает их эксплуатацию заметно комфортней. А вы знаете, что кнопку на крышку багажника Весты можно установить своими руками?

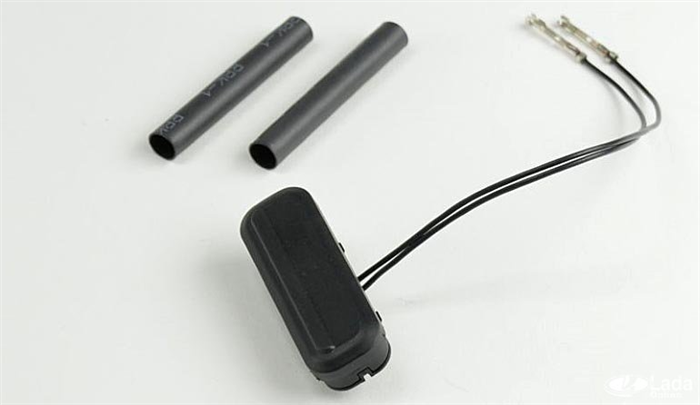

Потребуется: купить выключатель замка двери багажного отделения (например, General Motors с артикулом 13393912), провода.

Установка

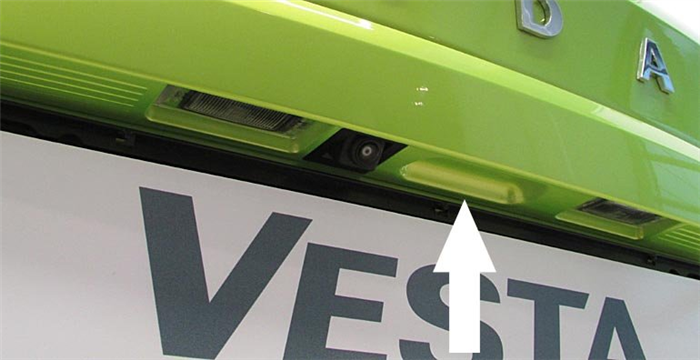

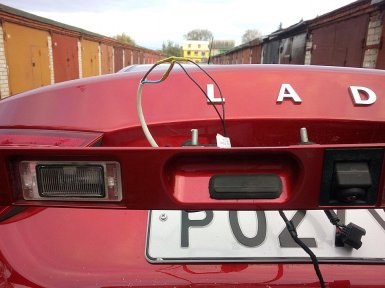

Подходящее место для установки кнопки на крышке багажника — это выемка на пластиковой накладке (в народе «сабля») между камерой заднего вида и подсветкой номера. Чтобы ее снять потребуется вывернуть 4 болта и отщелкнуть 2 клипсы.

Затем вырезаем в сабле отверстия для крепления кнопки, дорабатываем напильником. Чтобы исключить попадание влаги обрабатываем герметиком посадочную часть кнопки, а провода припаиваем и защищаем термоусадкой.

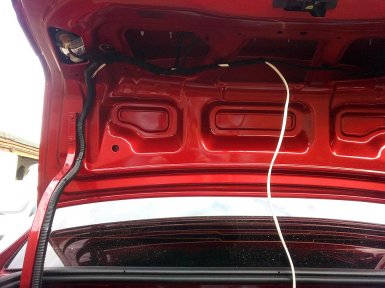

После этого прокладываем провода через гофру с проводами, которая проходит по левой петле багажника. Затем прячем их под обшивкой багажника, которая держится на клипсах (чтобы их отщелкнуть, нужно сначала поднять фиксатор). В салоне провода прокладываем под накладкой левого порога (снимать его не обязательно) и выводим к монтажному блоку.

Подключение

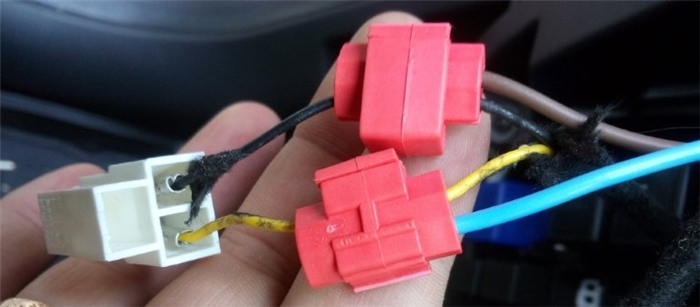

Кнопку на крышке багажника проще всего подключить параллельной к кнопке, которая находится в салоне. Подключаем два протянутых провода к черному и желтому проводам, которые идут от блока предохранителей к штатной кнопке. Чтобы не нарушать электропроводку автомобиля можно воспользоваться клеммами быстрого подключения (без пайки).

После такой доработки открыть багажник на Весте можно без ключа, простым нажатием на кнопку (при условии, что машина открыта).

Кстати, вместо кнопки можно использовать сенсор (подробней):

Если кнопки открытия багажника в салоне нет, а на крышке багажника есть. Устанавливаем кнопку в салоне вместо заглушки. Тянем от кнопки провод к блоку ЦБКЭ (он же BCM), подключаем к контакту разъема S2 и массу автомобиля. Только крышка багажника может под своим весом не дать открыться.

Напомним, улучшить эксплуатацию автомобиля можно также при помощи аксессуаров. Например, установить пружины или амортизаторы багажника, либо защитные накладки.

Как самостоятельно сделать подсветку для багажника в автомобиле

Не всегда тюнинг автомобиля направлен исключительно на эстетическую составляющую. Многие решения, связанные с доработкой транспортного средства, применяются с практической точки зрения.

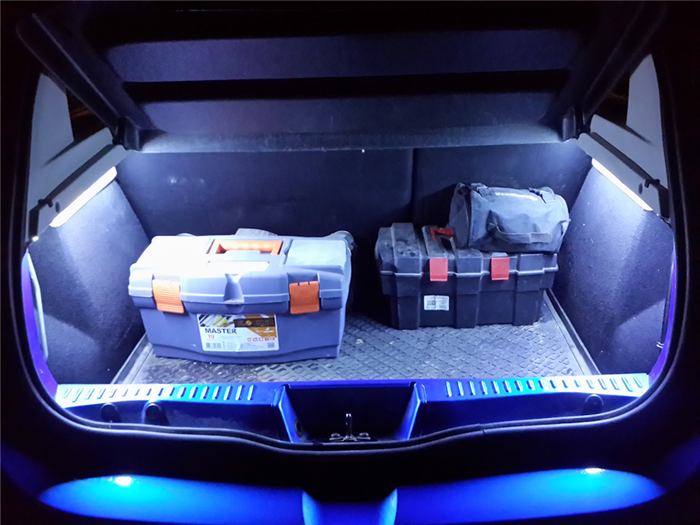

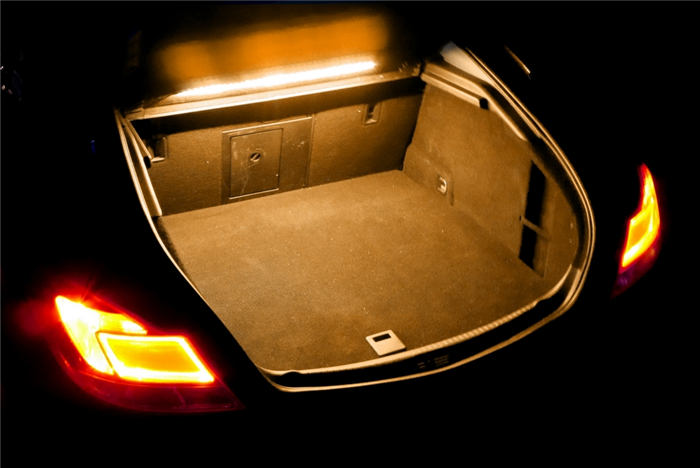

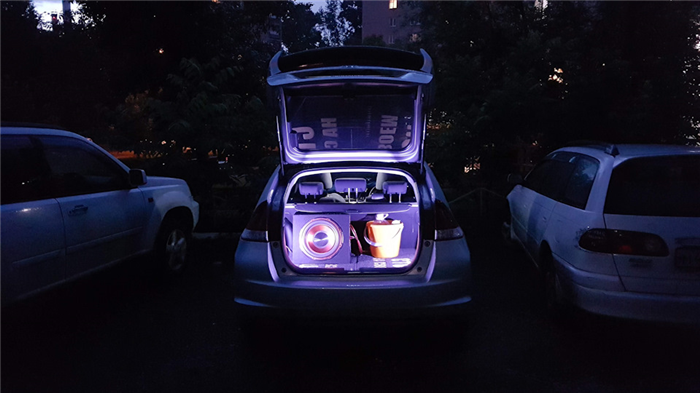

Довольно популярным видом тюнинга в последнее время оказалась подсветка багажника, отлично помогающая в тёмное время суток и при плохом освещении. Далеко не во всех машинах есть штатная подсветка, а иногда её эффективность настолько мала, что смысла в ней практически нет. Тогда автовладелец решает всё взять в свои руки, организовав качественную, да ещё и красивую подсветку.

Рост популярности таких доработок можно объяснить буквально двумя причинами. Для начала это очень дёшево, поскольку затраты на расходные материалы минимальные. Плюс установки подсветку на крышку подсветки багажника автомобиля можно своими руками, не имея при этом особых навыков и квалификации.

Что требуется для установки подсветки

Для начала стоит разобраться с тем, что различают подсветку крышки автомобильного багажника, которая фактически устанавливается снаружи, и подсветки самой полости багажного отсека. Во втором случае излучатели света монтируются непосредственно внутри авто.

В случае с крышкой большую популярность завоевала динамическая дублирующая подсветка для багажника. Он может повторять основные сигналы задних фонарей транспортного средства, создаёт ощущения движения и динамики. Выглядит довольно оригинально и необычно. Но служит скорее для эстетики, поскольку не помогает подсвечивать багажное пространство в авто.

Потому основной акцент будет сделан именно на подсветке самого багажника транспортного средства. Самым оптимальным решением справедливо считается светодиодная лента. Чуть позже вы сможете узнать, почему именно лента.

Если вы хотите самостоятельно установить подсветку, вам потребуется собрать комплект инструментов и расходных материалов. Он состоит из:

  • около 1,5 метров гибкой ленты на основе светодиодов;
  • ответвителей (число зависит от количества режимов работы);
  • изоленты;
  • паяльника;
  • электрокабеля на 15 метров с сечением 2-3 мм.;
  • трёхпозиционного выключателя;
  • предохранителя на 5 А;
  • термоусадочной трубки;
  • плоскогубцев, кусачек, отвёрток;
  • ножниц;
  • канцелярского ножа;
  • спирта;
  • фонарика и пр.

По инструментам определяйтесь самостоятельно, поскольку у всех разные машины, и для получения доступа к необходимым узлам может потребоваться определённый набор приспособлений.

Читать еще:  Рамка номера с подсветкой

Использование светодиодной подсветки для багажника обусловлено несколькими факторами. Специальные ленты заключены в силиконовую оболочку, которая обеспечивает защиту от внешних воздействий и негативных факторов.

Помимо ленты, для подсветки иногда применяют светодиодные лампочки разных оттенков. Это позволяет выбрать наиболее подходящий вариант, чтобы организовать внутри багажного отсека оригинальную и функциональную подсветку.

Прежде чем монтировать элементы подсветки, обязательно определитесь с тем, где именно будет фиксироваться светодиодная лента. Это зависит от того, какие зоны требуется подсветить. Одним важно сделать акцент на конкретных элементах багажника, а другие хотят, чтобы свет распространялся по всему внутреннему пространству.

Если нужно подсветить определённые участки, тут отлично помогут отрезки светодиодной ленты. Её можно разрезать на небольшие полоски и устанавливать даже при неровных поверхностях. Если же требуется осветить всё отделение, тогда наиболее оптимальным местом для размещения станет внутренняя поверхность крышки багажного отсека или потолок. Не забывайте, что автомобили имеют разный кузов.

Процесс монтажа

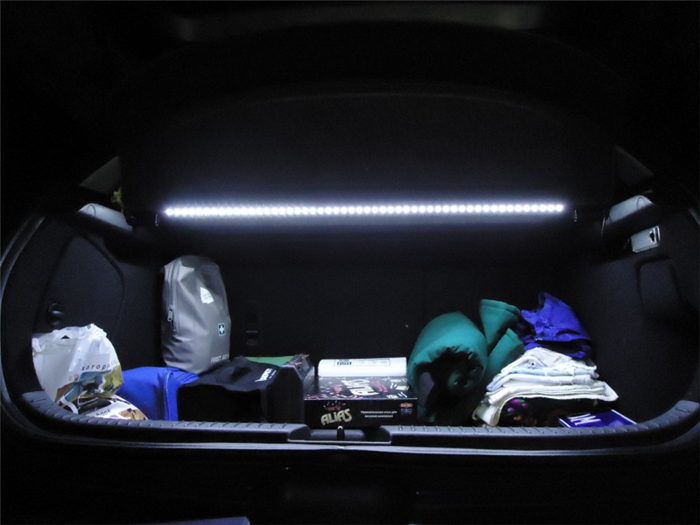

Вариант с LED подсветкой багажника выглядит самым приемлемым и эффективным. Светодиодные ленты можно заменить и на линейке на основе светодиодов, а также на лампочки. Последние 2 варианта подойдут тем, у кого в машине есть достаточное количество ровных участков. LED линейки ограничены по длине, а учитывая сложность конфигурации большинства багажников, подобрать хороший вариант будет сложно.

Используя светодиодные ленты, не забывайте, что разрезать их на отдельные элементы допускается строго по разметке, предусмотренной производителем. Именно с нарезки ленты на отрезки стоит начать подготовку к монтажу.

  • Определив нужное число отрезков и их длину, выполните нарезку, после чего к каждой ленте с двух сторон потребуется припаять провода. Каждый провод должен иметь длину около 20 сантиметров. Они пригодятся в процесс дальнейшего подключения.
  • Сами светодиодные ленты рекомендуется заключить в специальные термоусадочные трубки. Они бывают разного диаметра и цветового исполнения. Если сами диоды цветные, подойдёт прозрачная трубка. Если хотите придать обычным белым диодам особый окрас при свечении, берите соответствующие трубки. Можно комбинировать несколько цветов для различных отрезков LED ленты.
  • Когда всё готово, инструменты и материалы перед вами, отключите минусовую клемму от АКБ. Если боитесь, можете вовсе снять аккумулятор с машины.
  • Определитесь с участками, где будут фиксироваться светодиодные ленты. Их желательно обезжирить. Для таких целей подойдёт обычный спирт.
  • В некоторых случаях крепление выполняется с помощью двухстороннего скотча. В этом случае обезжиривание особенно важно.
  • Если не доверяете скотчу, либо на выбранных местах крепления подсветки его невозможно использовать, примените пластиковые связки или фиксаторы.
  • Связки затягиваются вдоль светодиодной ленты, а хвостики затем просто обрезаются.
  • На многих светодиодах с завода предусмотрена клейкая сторона. Потому для фиксации потребуется просто снять защитную плёнку, приложить ленту к поверхности, и хорошо прижать.
  • Ни в коем случае не давите на ленту в том месте, где расположены сами диоды. Есть большой риск повредить их.
  • На грязных поверхностях даже хороший клей или качественный двухсторонний скотч держать длительное время ленту не сможет. Это ещё раз подтверждает факт необходимости тщательного обезжиривания.

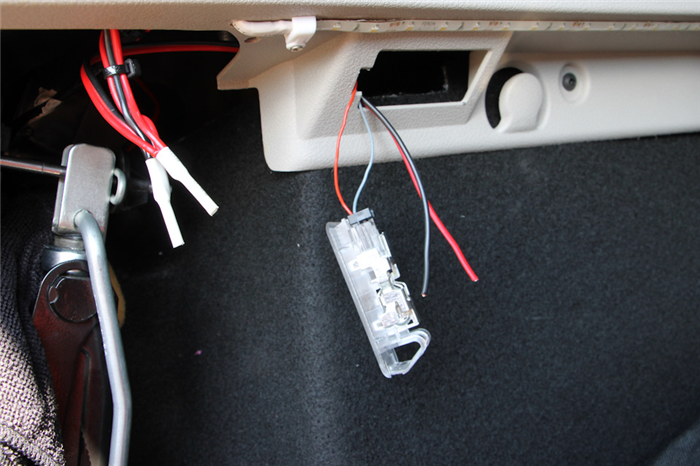

Завершив монтаж своими руками, просто зафиксировав ленту, подсветка в багажнике работать не будет. Ведь светодиоды не получили необходимое питание для работы.

Не спешите приступать к подключению. Сперва нужно убедиться в том, что все светодиодные ленты и закреплённые отрезки работают. Иначе вы проделаете огромную работу впустую.

Проще всего провести проверку путём подключения подсветки непосредственно к аккумуляторной батарее. Помимо АКБ, обязательно возьмите 2 провода, необходимые для соединения с источником питания, выключатель и предохранитель. Последний нужно устанавливать максимально близко к аккумуляторной батарее, что позволит получить быстрый доступ к нему при возникновении такой необходимости. Подобное подключение считается самым правильным и рациональным.

Для соединения со штатной проводкой автомобиля, необходимой для работы подсветки, ленту можно подключить на разных участках. Но автомобилисты сходятся во мнении, что наиболее удобным вариантом будет соединение со штатным плафоном освещения багажного отсека. Это позволит ей включаться и выключаться при открытии и закрытии багажника, а также работать в тандеме с подсветкой самого салона транспортного средства.

Варианты подключений

Чтобы подсветка вашего автомобильного багажника работала и обеспечивала нужную интенсивность освещения, своевременное включение и отключение, ленту требуется запитать. Подключение светодиодной подсветки осуществляется несколькими способами. При работе с лентой следует быть аккуратным и учитывать некоторые нюансы запитки.

Каждый автомобилист сам решает, как ему удобнее подключить светодиодные ленты от подсветки для багажного отсека к бортовой электросети. Варианты есть разные, и в пользу каждого из них говорят определённые факторы.

Читать еще:  Подсветка стрелок панели приборов

Стоит рассмотреть наиболее популярные и актуальные.

  1. Запитка через штатный плафон, отвечающий за подсветку багажника в машине. Самый простой вариант для тех, у кого уже есть в автомобиле осветительный прибор для багажного отсека, но функционирует он недостаточно эффективно или без желаемого визуального эффекта. В этой ситуации плюсовой провод от светодиодов соединяется с плафоном штатной подсветки.
  2. Подключение питания через плафон, отвечающий за подсветку салона. Чаще всего это касается плафона на потолке. Но бывают и другие варианты. Способ также получил широкое распространение. Особенно среди автомобилистов, у которых штатно багажник ничем не подсвечивается. Нюанс в том, что потребуется протягивать плюсовой провод между крышей и потолком, снимая обшивку. Не на всех машинах это легко сделать. Помимо подводки кабеля, нужно обеспечить ещё и правильное подключение. Соединяться с плюсом нужно за тумблером включения. Именно за счёт этого ток будет поступать на светодиодную ленту в багажнике, когда включится свет в салоне. Минус берут с металлической части кузова. Не принципиально, с какой именно. Порой достаточно соединить минус с любым болтом.
  3. Установка выключателя непосредственно в багажном отсеке. Вариант не самый очевидный, поскольку при активной эксплуатации и постоянной загруженности отсека есть вероятность того, что выключатель случайно заденут и сломают. Либо выбирайте такое место, куда удобно добраться рукой, но груз его не касается. Проводка прокладывается аналогичным способом, то есть подключается к плафону салона. Единственная разница в том, что подключать плюс нужно не после, а перед включателем.
  4. Монтаж системы автоматического включения багажной подсветки. Чтобы реализовать подобную задумку, требуется поставить переключатель вместе со специальным штуцером. Последний позволит организовать работу в определённом режиме. При закрытии багажной двери подача тока прекращается, а при открытии замыкается цепь и идёт напряжение. Для монтажа лучше выбирать угол проёма багажной крышки или пятой двери. Установка выполняется таким образом, чтобы при закрывании штуцер нажимался, обеспечивая тем самым прерывание контакта. В остальном подводка проводов выполняется по аналогичной схеме. Но зато выключатель будет срабатывать автоматически. Загвоздка метода в том, что не на всех автомобилях в багажнике есть провод на 12В. Его придётся аккуратно проложить. Если будете выводить провод от лампы через обшивку багажника, рекомендуется воспользоваться предохранителем.
  5. Установка LED ленты вместо штатного плафона. Заменив обычную лампу за светодиоды, вы получите более яркий свет при меньшем энергопотреблении. Подключаться можно 2 способами. Первый метод заключается в запитке от аккумулятора. Довольно просто и надёжно. Второй случай подразумевает соединение со штатной проводкой. Тем самым обеспечивается отключение света за счёт штатного выключателя. Но всё равно предохранитель потребуется в обоих случаях и в обязательном порядке.

Каждый сам решает, какой именно метод подключения ему выбрать.

Все те же самые методы применимы к установке наружной подсветки багажного отсека. Если говорить про динамическую дублирующую подсветку, то она продаётся в виде готового комплекта. Он поставляется со всеми необходимыми составляющими и подробной инструкцией по подключению. С этим проблем возникнуть не должно. Просто выберите наиболее удобный и безопасный источник для подачи питания на светодиоды.

Стоит ли использовать светодиоды

Некоторые сомневаются в том, стоит ли брать LED ленты или иные виды светодиодов, чтобы организовать в багажном отделении качественную подсветку.

На практике светодиодные устройства справедливо считаются самым практичным и грамотным выбором. Они обладают широким перечнем преимуществ, среди которых:

  • устойчивость к вибрациям;
  • устойчивость к перепадам температур;
  • низкие показатели рабочего напряжение;
  • малое энергопотребление;
  • высокий уровень безопасности;
  • высокая эффективность свечения;
  • доступная цена;
  • срок службы, превышающий порой 100 тысяч часов.

Если вы новичок в подобном тюнинге, рекомендуется покупать готовые комплекты для подсветки багажного отделения или крышки багажного отсека.

Желая добиться оригинального эффекта и необычной работы подсветки, воспользуйтесь RGB лентами. Их особенность в том, что они могут работать в нескольких цветовых режимах.

Наличие хорошего освещения в багажном отделении транспортного средства играет на пользу автовладельцу. Так он сможет найти необходимые вещи, не потерять какие-то мелочи, ориентироваться в пространстве. Сомневаясь в собственных силах или возможностях, всегда можно обратиться за помощью к специалистам.

Открытие багажника с кнопки своими руками.

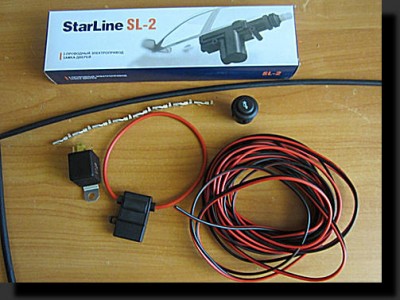

Всем привет. Ну вот наконец дошли руки до багажника, чтобы сделать открытие багажника с кнопки. Просто давно думал реализовать данную мысль, но всё как-то не хватало времени. Всё делается просто нужно всего лишь немного времени. Делать будем на примере автомобиля Ваз 2107. Итак, что нам потребуется:

-Активатор
-Колодка под предохранитель.(буду вести плюс от аккумулятора)
-Предохранитель
-Провод, взял с запасом 7м,
-Кнопка открытия багажника ваз 2110,
-Клеммы “Мама”
-5ти контактное реле(можно и 4, позже объясню почему я взял именно 5ти)
-Ну и еще понадобится изолента или термоусадочная трубка

Читать еще:  Лампочки подсветки заднего номера

Объясняю почему взял именно 5-ти контактное реле, все просто, потому что открыл книжку сигнализации, а именно схему подключения и там было описано как подключать реле такого типа, ну я и решил взять его, чтобы не искать в интернете схемы подключения.

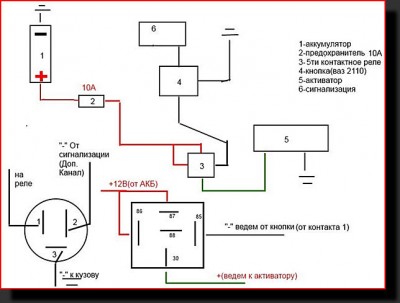

Вот моя схема подключения:

Скажу, что данная схема собрана на втягивание активатора, можно и сделать на выталкивание, достаточно лишь поменять местами синий и зеленый провод
Элементы схемы:

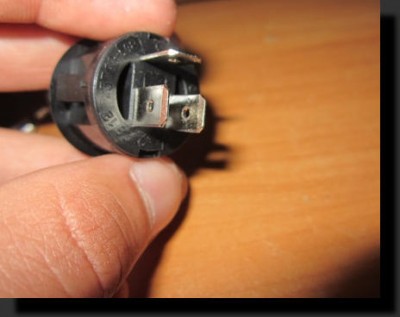

Кнопка открытия багажника, Ваз 2110, 3х проводная

5-ти контактное реле, 75.3777

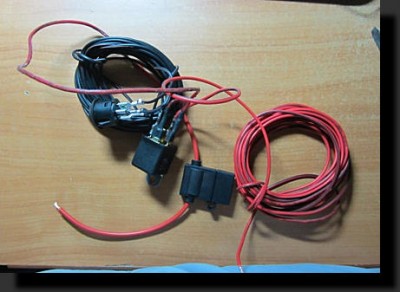

После неторопливой работы, проводка вся готова, взял с запасом)

Начнем, процесс установки довольно быстрый, за день можно управиться легко)

Решил реле поставить под капотом, чтобы не тянуть плюсовой провод далеко, да и место под панелью для релюшки искать надо:)

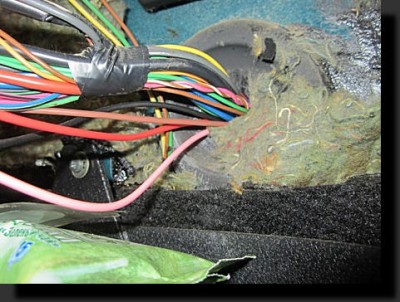

Через основное отверстие всех проводов просовываю два провода, а именно провод до кнопки, на открытие багажника, а второй непосредственно на сам активатор, плюсовой провод:

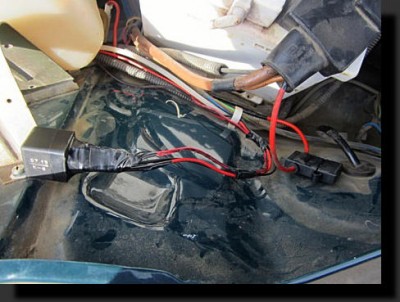

Реле разместил в таком вот месте, прицепил к креплению бочка омывателя:

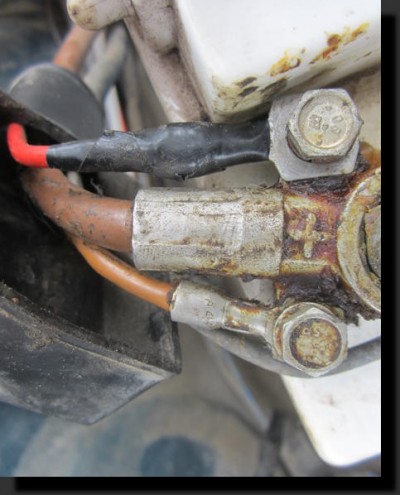

Решил сделать на совесть клемму, поэтому было решено купить клемму на плюс:

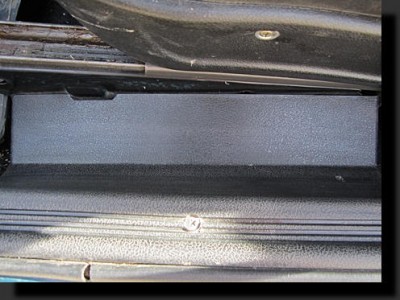

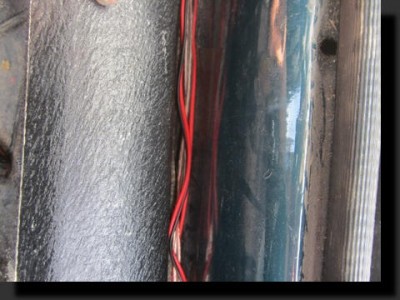

Проводку по салону прятал под ковролин, тобишь, она проходит рядом с штатной проводкой, заодно провел провода под задние колонки, чтобы не разбирать 10 раз:

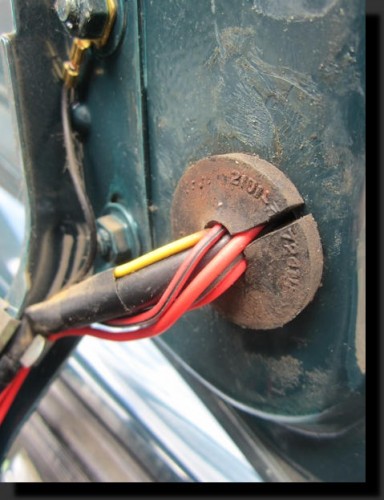

Двойные провода-музыка, а красный наш плюс на активатор. В багажнике все просто, проводим вместе с штатными проводами:

Собралось уже приличное количество проводов, стоит остановится на этом месте. К сожалению не нашел клеммы “мамы” как на активаторе, поэтому решил пока сделать так, потом найду клемму и переделаю:

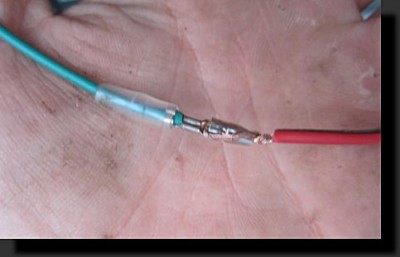

Активатор сделан на втягивание. А на минусе отрезал клемму и сделал другую:

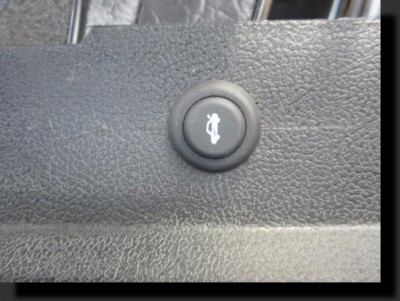

Теперь о месте расположении кнопки. Думал недолго и выбрал место слева от сиденья, под рукой и не бросается в глаза.

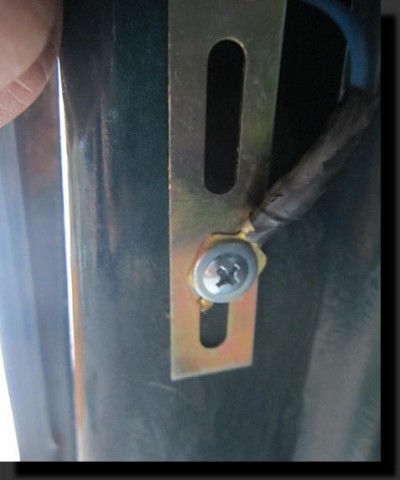

Установка слишком проста, просверлил отверстие, надел клеммы и вставил, минус подцепляем тут же, на болт крепления накладки. Провода так же проводим под ковролином.

А теперь самая сложная часть, для меня она вышла такой, именно взаимосвязь между активатором и замком затормозила мою работу, потому что долго не мог просверлить замок, не знаю как все, но я плюнул на это дело и пришлось колхозить, так как не хочу менять родной замок, фиг знает какого качества попадется, а тут крепкий-каленый.

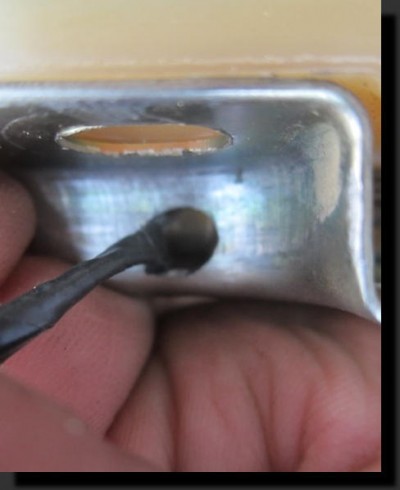

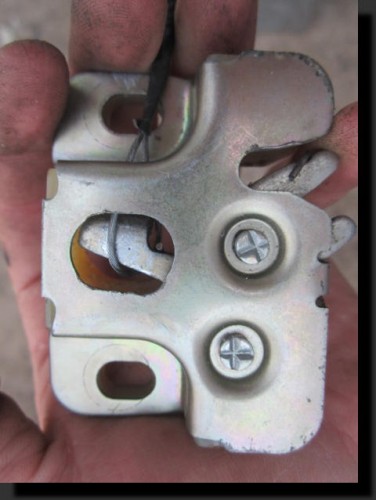

Ближе к делу! Снял замок, но попытки просверлить закончились неудачно, поэтому решил пойти другим путем, просверлил отверстие сбоку замка, а сам язычок обернул тросиком от велосипеда, держится все плотно + механизм личинки поджимает еще:

Тросик не спадает, проверял множество раз, когда замок стоит на месте, тросик рукой даже не возможно снять.

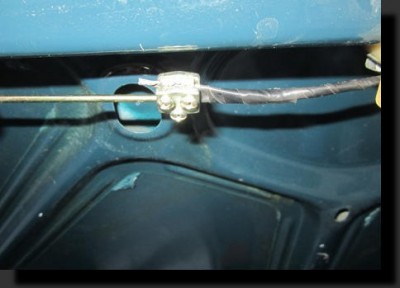

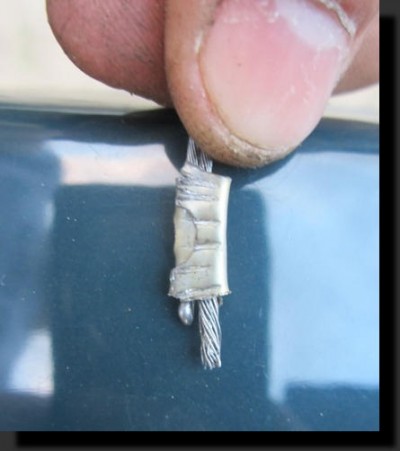

Чтобы тросик не ушел назад, обмотал изолентой и на концах закрепил:

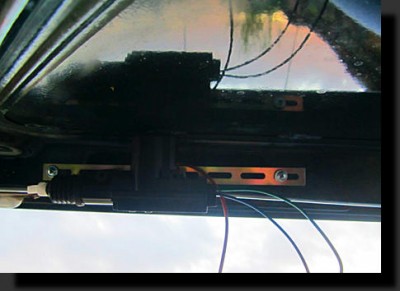

Сделал из подручного. Сам активатор расположен таким образом

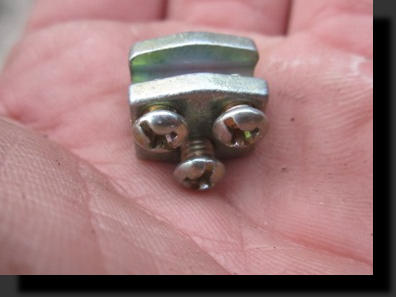

Как соединить с активатором проблем не возникло. В каждом наборе идет вот такой зажим:

Поэтому с помощью этого зажима и соединяем активатор и замок:

Держится все прочно, надеюсь долго проработает

Ну и напоследок видео работы:

Вот как то так:) Может в будущем все таки куплю замок и просверлю его, тросик тем самым уберу). Всем спасибо за внимание, удачи на дорогах)

SHU-130 Кнопка открытия багажника с подсветкой на панель салона Cruze

Ваша просьба принята!

Мы пришлем Вам уведомление если данный товар станет доступен для заказа в течение следующих 100 дней.

на выбор разные варианты:
1) только кнопка открытия багажника Круз седан
2) кнопка открывания багажника Круз седан с USB-разъемом для флешки. Обратите внимание! Это просто удобный вывод USB-разъема на центральную панель. Это работает как удлиннитель, который нужно обязательно подключить к USB-выводу магнитолы. На обычной штатной магнитоле без USB-вывода возможность читать флешки не появится.
3) кнопка для открывания багажника Круз седан с USB-разъемом для зарядки 5V 1A.

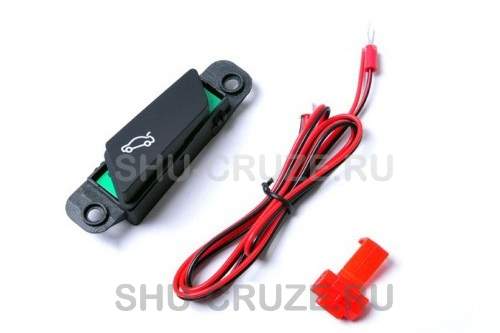

Кнопка для открытия багажника из салона автомобиля для Chevrolet Cruze СЕДАН.
Органично вписывается в дизайн центральной панели.
Располагается зеркально (справа) относительно кнопки закрытия/открытия замков дверей (вместо заглушки или индикатора подушки безопасности пассажира).
Встроенная LED-подсветка позволит легко найти кнопку в темноте, наряду со всеми органами управления на консоли.
Необходимо самостоятельное подключение к штатной проводке автомобиля (в комплекте есть инструкция и провода со специальными клеммами для врезки).

Фото-инструкция по установке в салон кнопки открытия багажника Cruze.

Видео-инструкция по установке в салон кнопки открытия багажника Шевроле Круз.
