Разборка вторичного вала ваз 2109

Разборка вторичного вала Ваз 2108, Ваз 2109, Ваз 21099, Лада Самара

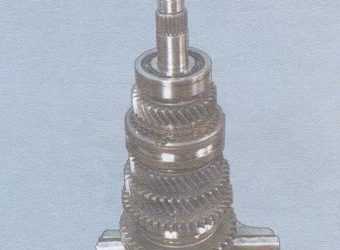

Вторичный вал нужно зажимать в тисках, c мягкими накладками на губках, за внутреннее кольцо переднего подшипника. Затягивайте тиски так, чтобы вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки подшипника.

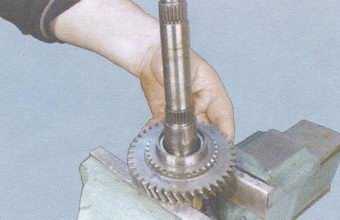

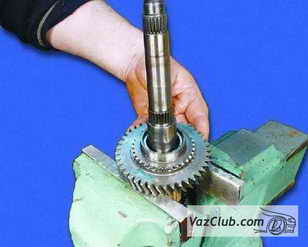

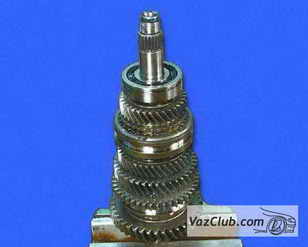

1. Зажмите вал в тиски с накладками на губках из мягкого металла с небольшим усилием.

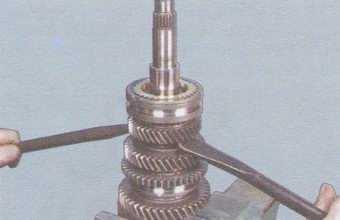

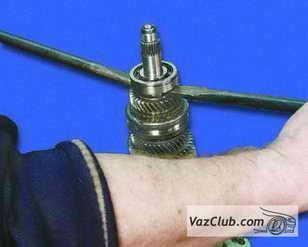

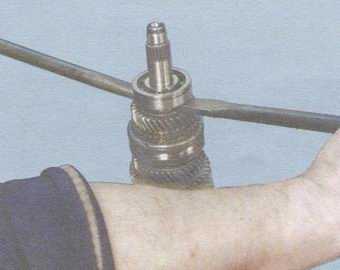

2. С помощью двух монтировок спрессуйте задний подшипник вторичного вала.

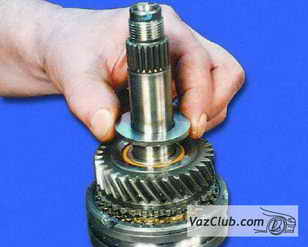

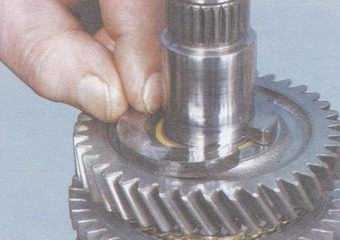

3. Снимите упорную шайбу.

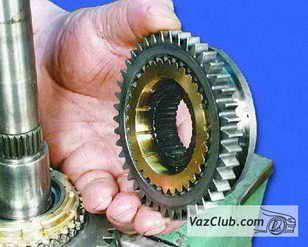

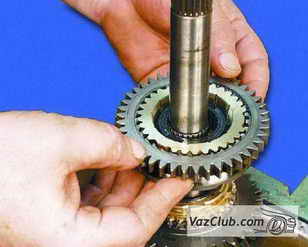

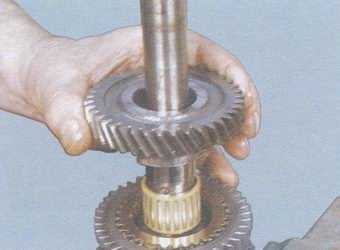

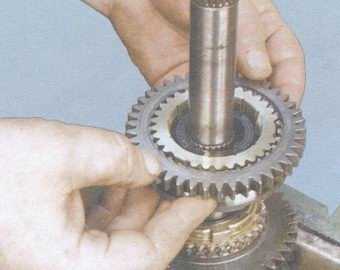

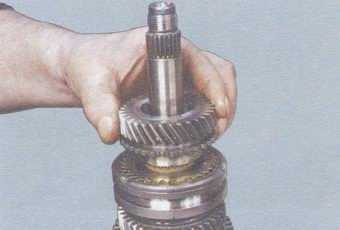

4. Снимите ведомую шестерню 4-ой передачи.

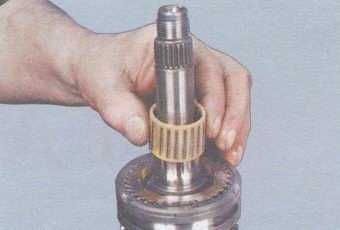

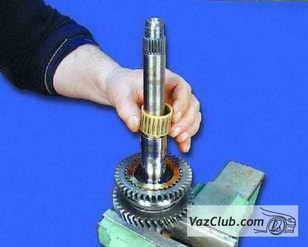

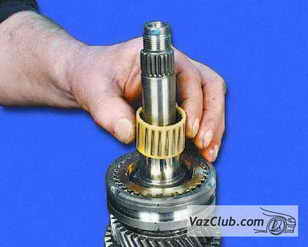

5. Снимите игольчатый подшипник шестерни 4-ой передачии промаркируйте его.

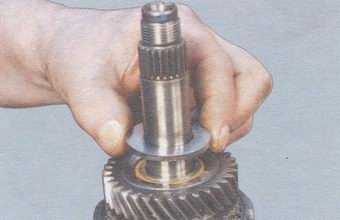

6. Снимите дистанционное кольцо.

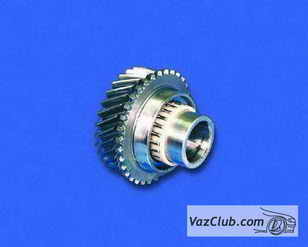

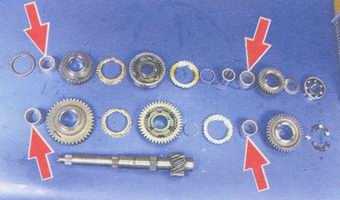

Обязательно маркируйте игольчатые подшипники и втулки в соответствии с номером передачи. При сборке их надо установить на те же места. Удобнее всего вставить в шестерню соответствующий игольчатый подшипник и (где она есть) втулку.

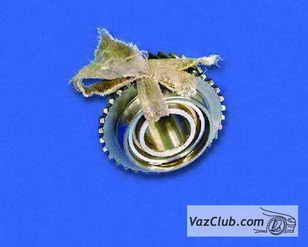

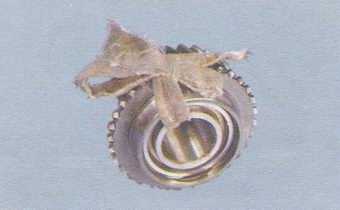

. и связать их веревкой или проволокой.

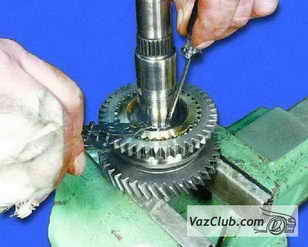

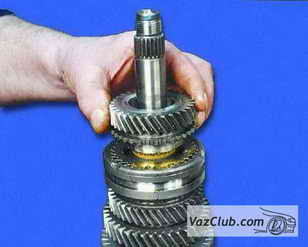

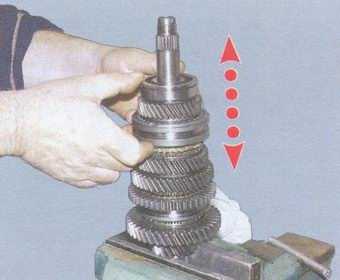

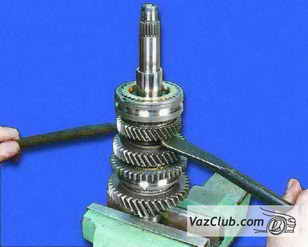

7. С помощью двух монтировок через шестерню 3-ей передачи сдвиньте синхронизатор 3-ей и 4-ой передач со шлицев вала.

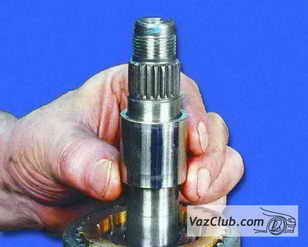

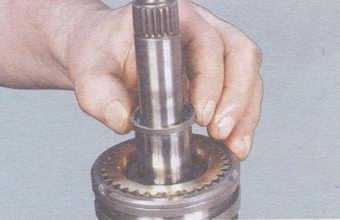

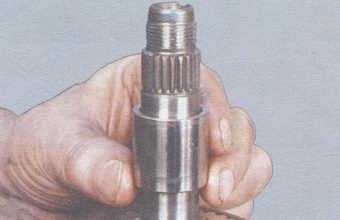

8. Снимите втулку игольчатого подшипника 4-ой передачи.

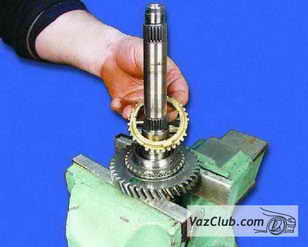

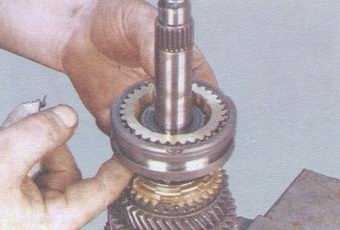

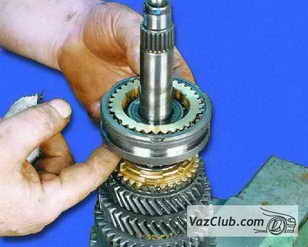

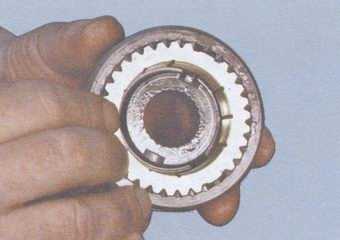

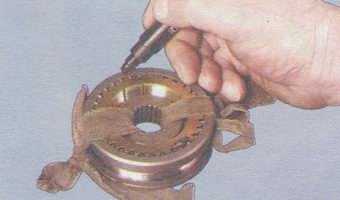

9. Снимите синхронизатор 3-ей и 4-ой передач с блокирующим кольцом 4-ой передачи. Промаркируйте блокирующее кольцо относительно муфты синхронизатора.

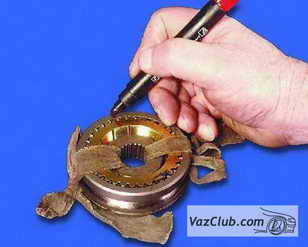

Обязательно маркируйте блокирующие кольца относительно муфты. При эксплуатации зубья колец прирабатываются к зубьям муфты, поэтому при сборке кольца надо установить в том же положении.

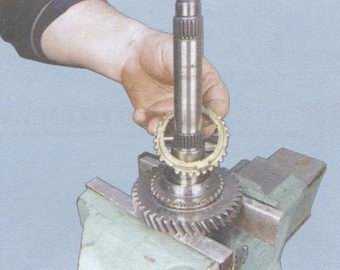

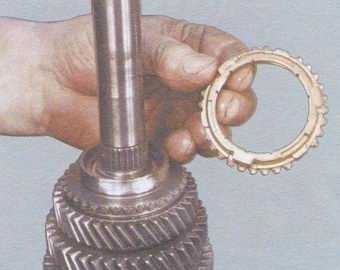

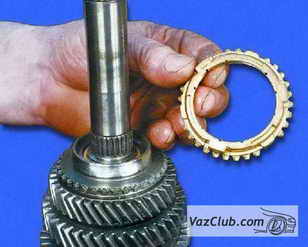

10. Снимите блокирующее кольцо шестерни 3-ей передачи и примаркируйте его относительно муфты синхронизатора.

Если вы не предполагаете разбирать синхронизатор, свяжите его веревкой или проволокой, чтобы он не рассыпался.

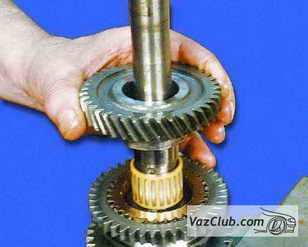

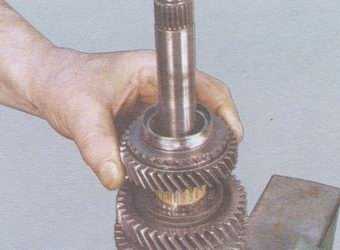

11. Снимите шестерню 3-ей передачи.

12. Снимите игольчатый подшипник шестерни 3-ей передачи и промаркируйте его.

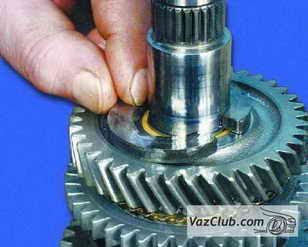

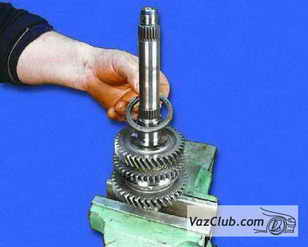

13. Снимите стопорное кольцо упорных полуколец.

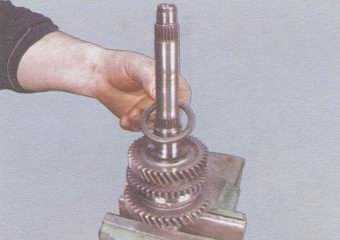

14. Снимите два упорных полукольца.

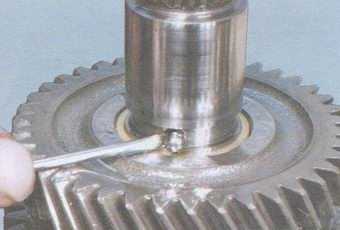

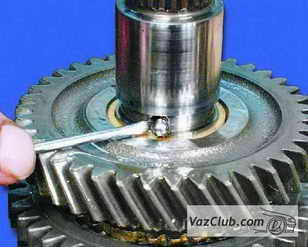

15. Выньте фиксирующий шарик из отверстия на валу.

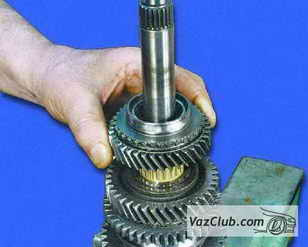

16. Снимите шестерню 2-ой передачи.

17. Снимите игольчатый подшипник шестерни 2-ой передачи и промаркируйте его.

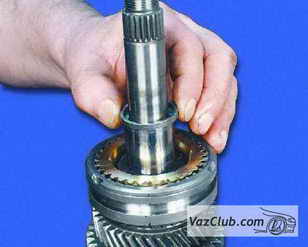

18. Снимите пружинное стопорное кольцо.

На синхронизаторе 1-ой и 2-ой передач выполнен зубчатый венец передачи заднего хода.

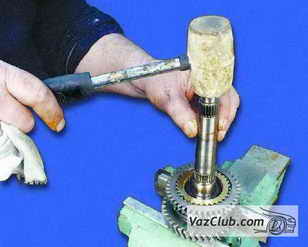

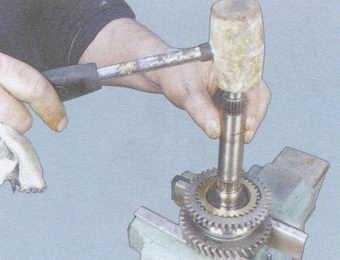

19. Установите вал шестерни 1-ой передачи на губки тисков и ударами деревянной киянки по торцу вала спрессуйте синхронизатор 1-ой и 2-ой передач со шлицев вала.

20. Снимите синхронизатор 1-ой и 2-ой передач с блокирующим кольцом 2-ой передачи.

21. Снимите блокирующее кольцо 1-ой передачи и примаркируйте его относительно муфты синхронизатора.

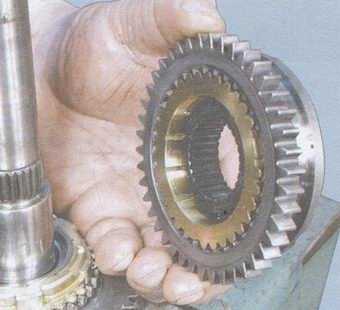

22. Снимите шестерню 1-ой передачи.

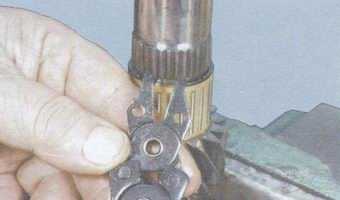

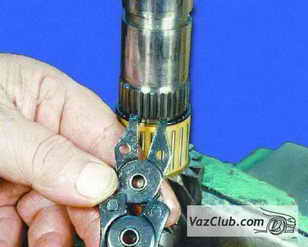

23. Снимите стопорное кольцо.

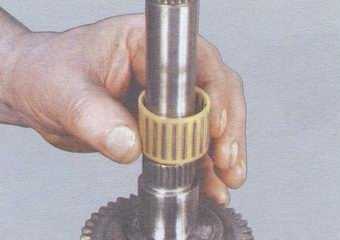

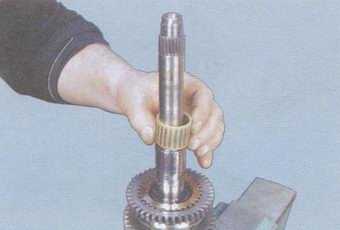

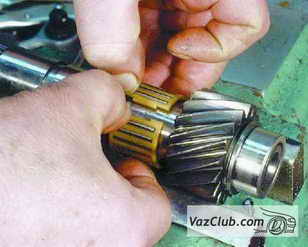

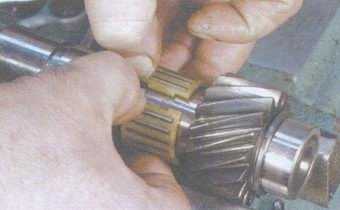

24. Слегка разожмите замок игольчатого подшипника 1-ой передачи и снимите подшипник, продвинув его вдоль вала. Промаркируйте подшипник.

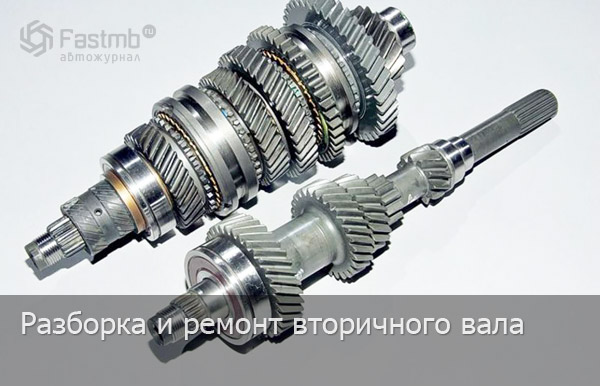

Разборка и ремонт вторичного вала

Подробная, пошаговая инструкция по разборке и ремонту вторичного вала автомобиля ВАЗ 2110. Представлена схема с деталями вторичного вала.

Из строя вторичный вал выходит не часто, это редкое явление, но и такое бывает. Если вы столкнулись с его поломкой, то можно вал разобрать и при необходимости заменить изношенные шестерни и кольца. Также данную процедуру необходимо провести, если переключение передач стало не чёткое, — имеются заедания. Мы снимали и ремонтировали вторичный вал на автомобиле ВАЗ 2110. Сложнее будет его снять с автомобиля, так как до этого придётся немало других деталей демонтировать с авто. Чтобы было проще ремонтировать механизм переключения передач, смотрите схему с деталями.

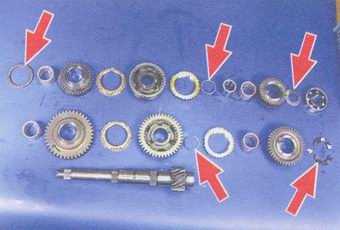

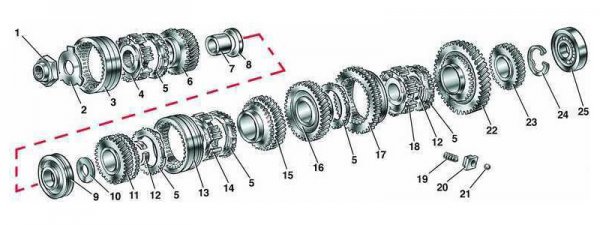

Детали вторичного вала: схема

В каком порядке производить ремонт вторичного вала:

1. Перед началом выполнения работ из коробки передач следует снять вторичный вал.

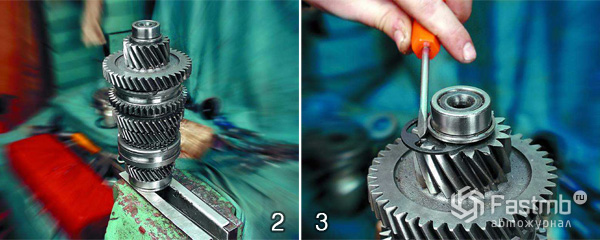

2. Используйте тиски с накладками на губках (накладки должны быть выполнены из мягкого металла), чтобы зажать вторичный вал. Во избежание его повреждения тиски нужно затянуть настолько, чтобы устройство было возможно наклонить усилием руки.

Читать еще:  Почему дымит ваз 2107

3. На переднем конце вала имеется стопорное кольцо, оно установлено под внутренним кольцом переднего подшипника. Его необходимо снять.

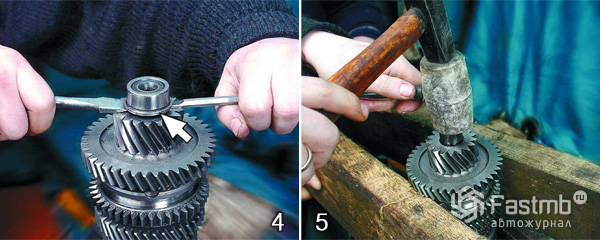

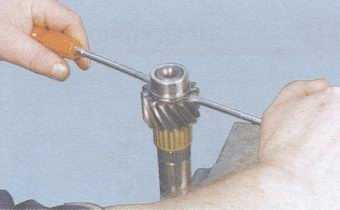

4. Чтобы спрессовать с вала внутреннее кольцо переднего подшипника, используйте две отвёртки. Буртик кольца обращён к основной шестерне главной передачи.

5.Нужно разжать тиски и упереть шестерню 1-й передачи на две опоры. Далее следует спрессовать с вала шестерню 1-й передачи с основной шестерней главной передачи. Делать это нужно при помощи молотка, но удары должны наноситься через деревянную прокладку.

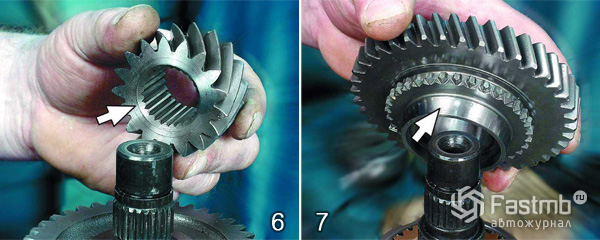

6. Освободите вал от ведущей шестерни главной передачи. Заметьте, что фаска, имеющаяся на внутреннем диаметре шестерни, обращена к шестерне 1-й передачи.

7. Далее снимите с вала шестерню 1-й передачи. Её конус расположен в сторону синхронизатора.

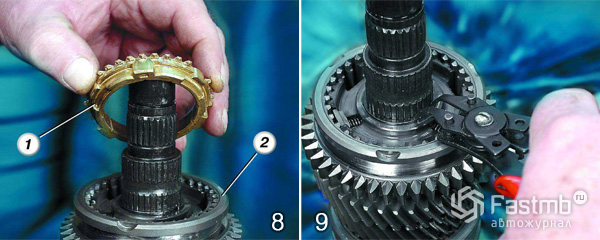

8. Блокирующее кольцо (1) нужно промаркировать относительно муфты (2). В рабочем положении зубья кольца прирабатываются к зубьям муфты, поэтому в процессе сборки кольцо нужно устанавливать в том же положении. С синхронизатора нужно снять блокирующее кольцо 1-й передачи.

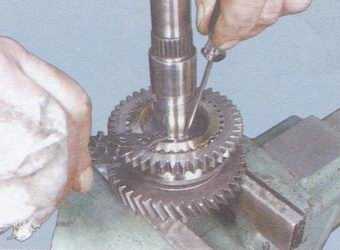

9. Опять зажмите вал в тисках и снимайте стопорную окружность ступицы синхронизатора.

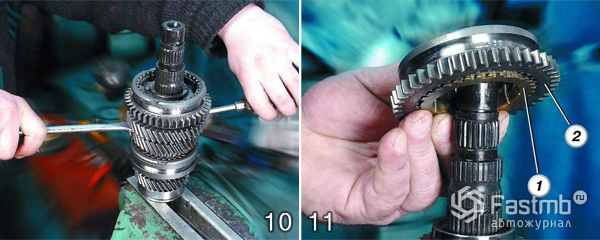

10. Взяв в работу две большие отвёртки и приложив усилие к шестерне 2-й передачи, спрессуйте со шлицов вала синхронизатор 1-й и 2-й передач.

11. Далее нужно снять синхронизатор с блокирующим кольцом (1) 2-й передачи, после чего произвести маркировку кольца (1) относительно муфты (2) синхронизатора.

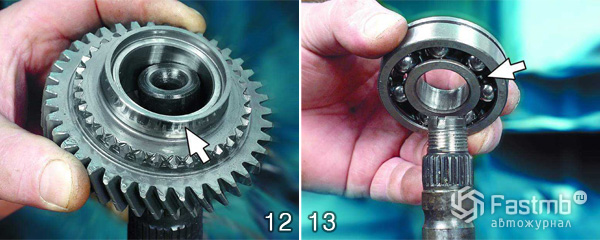

12. Освободите вал от шестерни 2-й передачи. Вы увидите, что конус на шестерне обращён в сторону синхронизатора.

13. В перевёрнутом положении вала, используя в работе две большие отвёртки, спрессуйте с вала задний подшипник, открытая сторона которого направлена к шестерне 4-й передачи.

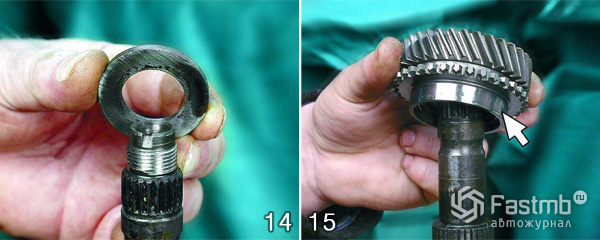

14. Снимите упорную шайбу.

15. Снимите шестерню 4-й передачи. Возьмите во внимание, что конус на шестерне обращён в сторону синхронизатора.

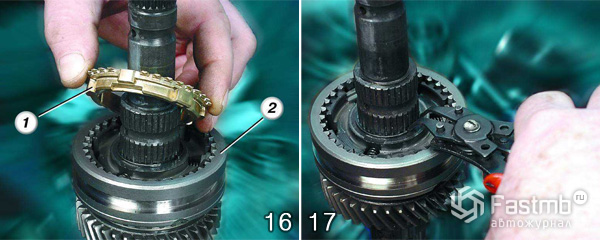

16. Произведите маркировку блокирующего кольца (1) относительно муфты (2) синхронизатора. Затем снимите блокирующую окружность 4-й передачи синхронизатора.

17. Стопорное кольцо ступицы синхронизатора также нужно снять.

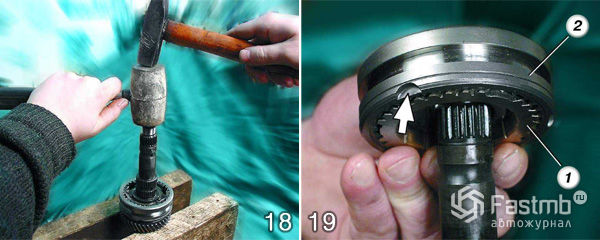

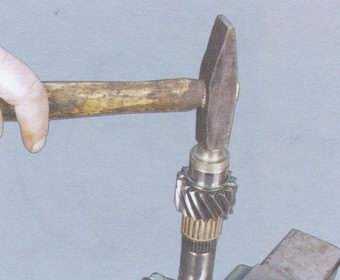

18. Далее следует разжать тиски, упереть шестерню 3-й передачи на две опоры и через мягкую прокладку ударяя молотком, спрессовать со шлицов вала синхронизатор 3-й и 4-й передач.

19. Синхронизатор с блокирующим кольцом 3-й передачи нужно снять и промаркировать окружность (1) относительно муфты (2) синхронизатора. Учесть, что паз, расположенный на муфте, обращён к шестерне 3-й передачи.

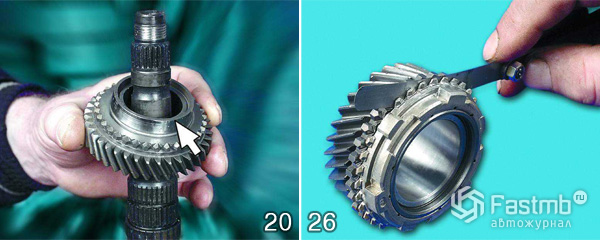

20. Снимайте шестерню 3-й передачи. Заметьте, что конус на шестерне обращён к синхронизатору.

21. Возьмите детали вторичного вала, хорошо очистите их, промойте и высушите.

22. Проверьте, в каком состоянии вал. Если обнаружите питтинг (раковин) на шейках под подшипники или признаки, говорящие об износе, вал следует заменить.

23. Проверьте, в каком состоянии находятся шестерни. Если имеют место сколы и выкрашивание зубьев, а также задиры во внутренних отверстиях, рабочая поверхность зубьев изношена, значит шестерни подлежат замене. В случае, когда на торцах зубьев шлицевой венец в значительной мере смят или обнаружены сколы, шестерни также требуют замены.

24. Нужно проверить, насколько легко вращается подшипник. По нормам радиакальный зазор в подшипнике должен быть не более 0,04 мм, поэтому при неисправности дорожек качения или шариков, а также, если в подшипнике образовался люфт, необходимо его менять на новый.

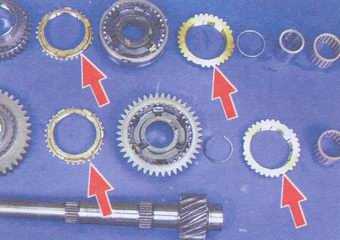

25. Проведите проверку состояния блокирующих колец синхронизаторов. Если конусы значительно выработались, а на зубчатых венцах имеются сколы и забоины, то блокирующие кольца подлежат замене.

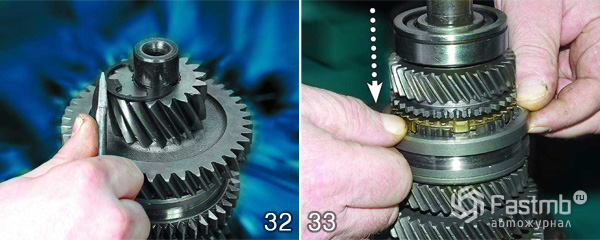

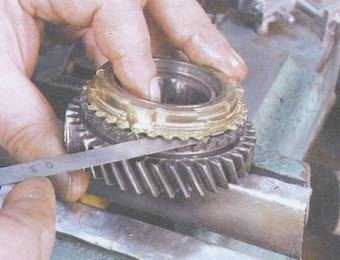

26. Зазор, находящийся между шестернями и соответствующими блокирующими кольцами также нужно тщательно проверить. Блокирующее кольцо плотно установите на конус соответствующей шестерни, несколько раз проверните («притрите» к конусу) и замерьте зазор при помощи плоского щупа. Он должен составлять как минимум 0,6 мм. Если таковой меньше, следует произвести замену блокирующего кольца.

27. Когда будете менять блокирующее кольцо, обязательно проверьте зазор между шестерней и новым кругом. Наденьте на конус шестерни кольцо и покачайте его, ни малейшего люфта быть не должно.

Читать еще:  Проверка бензонасоса ваз 2109

28. Упорные кольца также могут быть деформированы, иметь задиры, стопорные — могут потерять упругость, и при наличии таких дефектов замена обязательна.

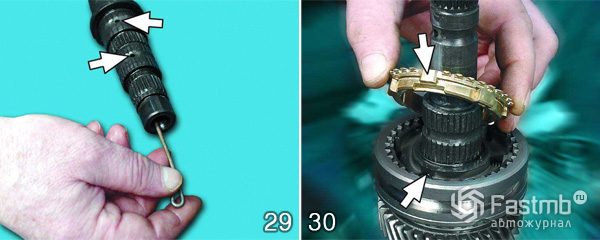

29. Прежде чем приступать к сборке вторичного вала, необходимо прочистить его масляные каналы.

30. Порядок сборки вторичного вала обратный разборке. Старые блокирующие кольца устанавливаются соответственно с ранее сделанными метками. Новые нужно установить так, чтобы малые выступы на кольце (зубья отсутствуют) совпадали с пазами ступицы синхронизатора (там же установлены фиксаторы).

31. Чтобы запрессовать задний подшипник вала, нужно использовать подходящую оправку, усилие прикладывать требуется только к внутреннему кольцу подшипника.

32. Перед тем, как начать установку внутреннего кольца переднего подшипника, произведите установку стопорного, а затем с помощью нужной оправки напрессуйте внутреннее кольцо подшипника до упора в стопорное кольцо.

33. После того, как сборка закончена, следует проверить работу синхронизаторов. Произведите ручное перемещение муфты в положение включения соответствующих передач, всё должно чётко включаться.

ремонт вторичного вала коробки передач на автомобилях ваз 2108, ваз 2109, ваз 21099

1. Зажмите с небольшим усилием вторичный вал (рис. 5.11) в тиски с накладками из мягкого металла на губках.

ПРЕДУПРЕЖДЕНИЕ
Вторичный вал нужно зажимать в тисках с мягкими накладками на губках за внутреннее кольцо переднего подшипника. Затягивайте тиски так, чтобы вторичный вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки подшипника.

2. С помощью двух монтировок спрессуйте задний подшипник вторичного вала.

3. Снимите упорную шайбу.

4. Снимите ведомую шестерню 4-ой передачи.

5. Снимите игольчатый подшипник ведомой шестерни 4-ой передачи и промаркируйте его.

Обязательно маркируйте игольчатые подшипники и втулки в соответствии с номером передачи. При сборке игольчатые подшипники надо установить на теже места. Удобнее всего вставить в шестерню соответствующий игольчатый подшипники (где она есть) втулку…

… и связать их веревкой или проволокой.

6. Снимите с вторичного вала дистанционное кольцо.

7. С помощью двух монтировок через шестерню 3-ей передачи сдвиньте синхронизатор 3-ей и 4-ой передач со шлицев вторичного вала.

8. Снимите втулку игольчатого подшипника 4-ой передачи.

9. Снимите синхронизатор 3-ей и 4-ой передач с блокирующим кольцом 4-ой передачи. Промаркируйте блокирующее кольцо синхронизатора относительно муфты синхронизатора.

Обязательно маркируйте блокирующие кольца синхронизатора относительно муфты синхронизатора. При эксплуатации зубья колец прирабатываются к зубьям муфты синхронизатора, поэтому при сборке кольца надо установить в том же положении. Если вы не предполагаете разбирать синхронизатор, свяжите синхронизатор веревкой или проволокой, чтобы синхронизатор не рассыпался.

10. Снимите с вторичного вала блокирующее кольцо синхронизатора шестерни 3-ей передачи и промаркируйте его относительно муфты синхронизатора.

11. Снимите с вторичного вала шестерню 3-ей передачи.

12. Снимите с вторичного вала игольчатый подшипник шестерни 3-ей передачи и промаркируйте игольчатый подшипник.

13. Снимите стопорное кольцо упорных полуколец.

14. Снимите с вторичного вала два упорных полукольца.

15. Выньте фиксирующий шарик из отверстия на вторичном валу.

16. Снимите с вторичного вала шестерню 2-ой передачи.

17. Снимите игольчатый подшипник шестерни 2-ой передачи и промаркируйте его.

18. Снимите с вторичного вала пружинное стопорное кольцо.

19. Установите вторичный вал шестерни 1-ой передачи на губки тисков и ударами деревянной киянки по торцу вторичного вала спрессуйте синхронизатор 1-ой и 2-ой передач со шлицев вторичного вала.

20. Снимите с вторичного вала синхронизатор 1-ой и 2-ой передач с блокирующим кольцом синхронизатора 2-ой передачи.

На синхронизаторе 1-ой и 2-ой передач выполнен зубчатый венец передачи заднего хода.

21. Снимите с вторичного вала блокирующее кольцо 1-ой передачи и промаркируйте блокирующее кольцо синхронизатора относительно муфты синхронизатора.

22. Снимите шестерню 1-ой передачи.

23. Снимите стопорное кольцо.

24. Слегка разожмите замок игольчатого подшипника 1-ой передачи и снимите игольчатый подшипник, продвинув игольчатый подшипник вдоль вторичного вала. Промаркируйте игольчатый подшипник.

Читать еще:  Какой размер дисков на ваз 2107

25. Переверните вторичный вал и с помощью двух больших отверток спрессуйте внутреннее кольцо переднего подшипника вторичного вала. Затем снимите упорную шайбу.

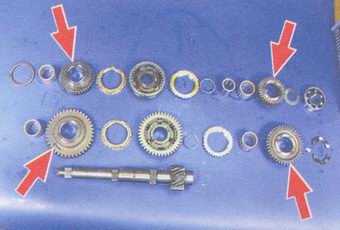

26. Тщательно очистите, промойте и высушите детали вторичного вала. Внимательно осмотрите детали.

27. Проверьте состояние валов. При наличии питтинга (раковин) на шейках подшипников или следов износа валы необходимо заменить. Шлицы валов не должны иметь вмятин, задиров и следов износа. Замените валы с дефектными шлицами.

28. Проверьте состояние шестерен коробки передач. При наличии сколов и выкрашивания зубьев, задиров во внутренних отверстиях и других повреждений шестерни необходимо заменить.

29. Проверьте состояние подшипников. При наличии питтинга (раковин) на беговых дорожках и телах качения, следов вдавливания тел качения на беговых дорожках, повреждения сепараторов замените подшипники.

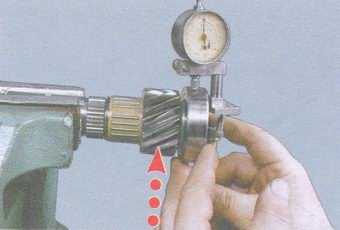

30. Радиальный зазор шариковых и роликовых подшипников не должен превышать 0,05 мм. Это можно проверить индикатором. Установите подшипник на вторичный вал, а ножку индикатора на верхнюю точку наружного кольца подшипника. Слегка нажмите на подшипник снизу вверх. Разность в показаниях индикатора между исходным положением и при нажатии на подшипник называется радиальным зазором.

31. Проверьте состояние блокирующих колец синхронизаторов. При наличии забоин и сколов на зубчатых венцах или значительной выработки на конусах замените блокирующие кольца синхронизаторов.

32. Проверьте зазор между шестернями и соответствующими им блокирующими кольцами. Минимально допустимый зазор составляет 0,6 мм. Если зазор между шестернями и блокирующими кольцами меньше, блокирующие кольцо нужно заменить.

ПРИМЕЧАНИЕ
При замене блокирующего кольца синхронизатора также проверьте зазор между новым блокирующим кольцами синхронизатора и шестерней. Проверьте правильность конусной поверхности блокирующего кольца синхронизатора, надев блокирующее кольцо на конус шестерни и покачав рукой, люфт недопустим.

33. При обнаружении задиров и деформации на упорных шайбах и стопорных кольцах, а также при потере упругости стопорных колец замените их.

34. Соберите вторичный вал в порядке, обратном снятию. При этом старые блокирующее кольца синхронизаторов установите в соответствии с ранее сделанными метками. Новые блокирующие кольца синхронизаторов установите так, чтобы малые выступы на блокирующем кольце (отсутствуют зубья) совпали с пазами ступицы синхронизатора, где установлены фиксаторы.

35. Задний подшипник вторичного вала запрессуйте с помощью подходящей оправки, прикладывая усилие только к внутреннему кольцу подшипника.

36. После сборки проверьте работу синхронизаторов. Для этого переместите муфты синхронизаторов вручную в положение включения соответствующих передач.

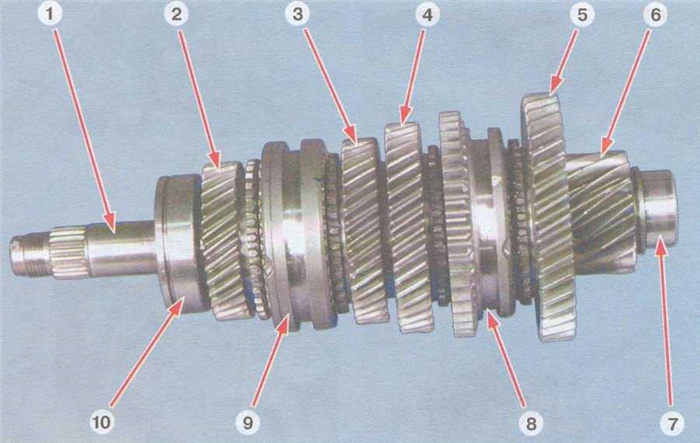

Рис. 5.11. Вторичный вал коробки передач автомобилей ваз 2108, ваз 2109, ваз 21099:
1 — вторичный вал; 2 — шестерня 4-ой передачи; 3 — шестерня 3-ей передачи; 4 — шестерня 2-ой передачи; 5 — шестерня 1-ой передачи; 6 — ведущая шестерня главной передачи; 7 — внутреннее кольцо переднего подшипника вала; 8 — синхронизатор 1-ой и 2-ой передач с зубчатым венцом передачи заднего хода; 9 — синхронизатор 3-ей и 4-ой передач; 10 — задний подшипник вала

Разборка вторичного вала КПП ВАЗ-2109

Вторичный вал нужно зажимать в тисках, с мягкими накладками на губках, за внутреннее кольцо переднего подшипника.

Затягивайте тиски так, чтобы вал можно было наклонять усилием руки, иначе можно повредить поверхность беговой дорожки подшипника.

Обязательно маркируйте игольчатые подшипники и втулки в соответствии с номером передачи.

При сборке их надо установить на те же места.

Удобнее всего вставить в шестерню соответствующий игольчатый подшипник и (где она есть) втулку и связать их веревкой или проволокой.

Обязательно маркируйте блокирующие кольца относительно муфты.

При эксплуатации зубья колец прирабатываются к зубьям муфты, поэтому при сборке кольца надо установить в том же положении.

Если вы не предполагаете разбирать синхронизатор, свяжите его веревкой или проволокой, чтобы он не рассыпался

1. Зажмите вал в тиски с накладками на губках из мягкого металла с небольшим усилием.

2. С помощью двух монтировок спрессуйте задний подшипник вторичного вала.

3. снимите упорную шайбу.

4. снимите ведомую шестерню 4-ой передачи.

5. снимите игольчатый подшипник шестерни 4-ой передачи и промаркируйте его
