Троса переключения передач лада ларгус

Содержание

Привод управления механизмом переключения передач -снятие/установка

Снятие (для автомобилей с коробкой передач JH3)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

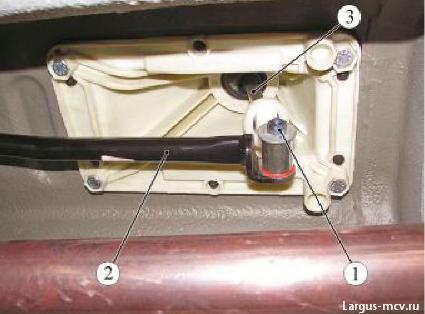

Отвернуть гайку 1, рисунок 11-1, крепления тяги 2 привода переключения передач к рычагу 3 переключения передач (головка сменная 10, вороток).

1 — гайка крепления тяги привода к рычагу переключения передач;
2 — тяга привода переключения передач;
3 — рычаг переключения передач

Для автомобилей с двигателем К7М

Снять защиту картера двигателя

Разъединить разъемы кислородных датчиков

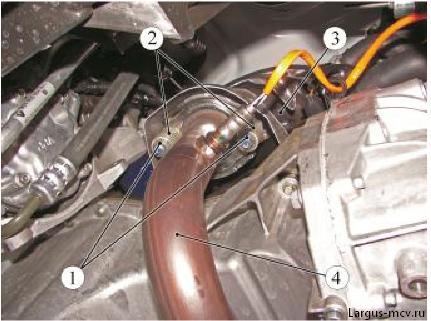

Отвернуть две гайки 1, рисунок 11-2, шпилек крепления каталитического нейтрализатора к выпускному коллектору 3, снять пружины 2 (головка сменная 10, удлинитель, вороток)

1 — гайка;
2 — пружина;
3 — выпускной коллектор;
4 — каталитический нейтрализатор

Разъединить разъем нижнего кислородного датчика

Отвернуть две гайки 1, рисунок 11-3, шпилек крепления каталитического нейтрализатора к выпускному коллектору, снять пружины (головка сменная 10, удлинитель, вороток).

1 — гайка;
2 — каталитический нейтрализатор

Операции для всех комплектаций автомобилей

Снять каталитический нейтрализатор с опоры подвески. Отвести в сторону выпускной трубопровод.

Снять облицовку туннеля пола

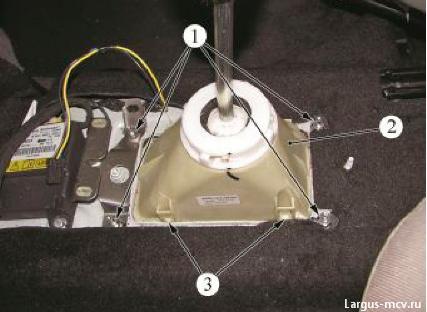

Отвернуть гайки 1, рисунок 11-4, крепления рычага переключения передач (головка сменная 13, удлинитель, вороток).

1 — гайка крепления рычага переключения передач;
2 — рычаг переключения передач;
3 — защелка крепления рычага переключения передач

Отсоединить рычаг 2 переключения передач от пола, отжав четыре защелки 3.

Опустить рычаг переключения передач так, чтобы он лег на выпускной трубопровод.

Снять рычаг переключения передач, проведя его между выпускным трубопроводом и туннелем пола.

Для автомобилей с коробкой передач JH3

Установить рычаг 2, рисунок 11-4, переключения передач, проведя его между выпускным трубопроводом и туннелем пола и закрепить защелками к полу кузова.

Установить и затянуть гайки 1 крепления рычага переключения передач с моментом 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Нанести силиконсодержащую смазку на вал крепления тяги привода на рычаге переключения передач (силиконсодержащая смазка 77 11 419 216 согласно действующему «Кодификатору основных и вспомогательных материалов, применяемых при ТО и ремонте автомобилей LADA» К 3100.25100.00018, норма расхода 1 г)

Соединить тягу 2, рисунок 11-1, привода переключения передач с рычагом 3 переключения передач и закрепить гайкой 1 крепления тяги (головка сменная 10, вороток).

Затянуть гайку крепления тяги привода переключения передач с моментом 27,5 Н.м (2,75 кгс.м) (головка сменная 10, ключ моментный).

Проверить работоспособность привода переключения передач.

Установить облицовку туннеля пола

Установить каталитический нейтрализатор.

Установить пружины и затянуть гайки шпилек крепления каталитического нейтрализатора к выпускному коллектору с моментом 21 Н.м (2,1 кгс.м) (головка сменная 10, удлинитель, ключ моментный).

Для автомобилей с двигателем К7М

Соединить разъемы кислородных датчиков

Установить защиту картера двигателя

Для автомобилей с двигателем К4М

Соединить разъем нижнего кислородного датчика

СНЯТИЕ (для автомобилей с коробкой передач JR5)

Установить автомобиль на двухстоечный подъемник, затормозить стояночным тормозом, выключить зажигание и отсоединить клемму провода «массы» от аккумуляторной батареи .

Для автомобилей с двигателем К4М

Снять глушитель шума впуска

Операции для всех комплектаций автомобилей

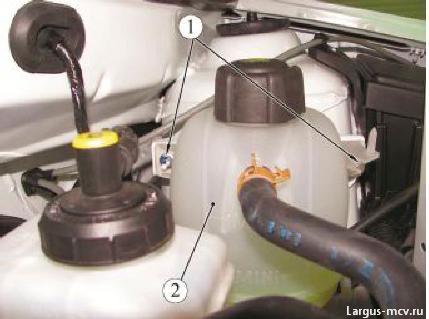

Отвернуть две гайки 1, рисунок 11-4, крепления расширительного бачка .

1 — гайка крепления расширительно го бачка;
2 — расширительный бачок

Снять и отвести в сторону расширительный бачок 2, не отсоединяя шлангов.

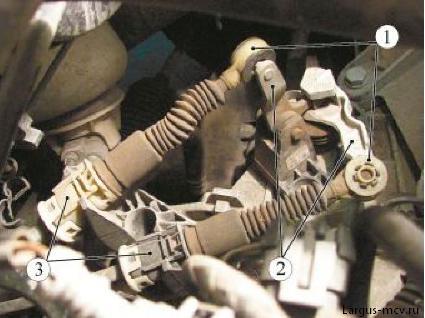

Отсоединить шарниры 1, рисунок 11-5, тросов выбора и переключения передач от рычагов 2 коробки передач (отвертка плоская).

1 — шарнир троса;
2 — рычаг коробки передач;
3 — стопор оболочки троса

Отсоединить стопоры 3 оболочек тросов выбора и переключения передач от кронштейнов на коробке передач, нажав с двух сторон на фиксаторы.

Для автомобилей с двигателем К7М

Снять защиту картера двигателя

Разъединить разъемы кислородных датчиков

Отвернуть две гайки 1, рисунок 11-2, шпилек крепления каталитического нейтрализатора к выпускному коллектору 3, снять пружины 2 (головка сменная 10, удлинитель, вороток)

Для автомобилей с двигателем К4М

Разъединить разъем нижнего кислородного датчика

Отвернуть две гайки 1, рисунок 11-3, шпилек крепления каталитического нейтрализатора к выпускному коллектору, снять пружины (головка сменная 10, удлинитель, вороток).

Операции для всех комплектаций автомобилей

Снять каталитический нейтрализатор с опоры подвески.

Отвести в сторону выпускной трубопровод.

Для автомобилей с двигателем К4М

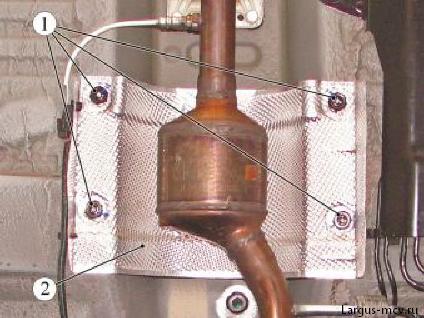

Отвернуть гайки 1, рисунок 11-6, крепления теплозащитного экрана и снять теплозащитный экран 2 каталитического нейтрализатора (головка сменная 18, удлинитель, вороток).

1 — гайка крепления теплозащитного экрана;
2 — теплозащитный экран каталитического нейтрализатора

Операции для всех комплектаций автомобилей

Снять облицовку туннеля пола

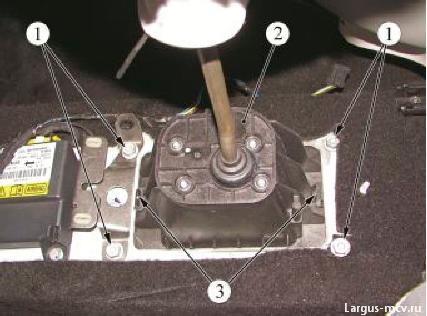

Отвернуть болты 1, рисунок 11-7, крепления рычага переключения передач (головка сменная 13, удлинитель, вороток).

1 — болт крепления рычага переключения передач;
2 — рычаг переключения передач;
3 — защелка крепления рычага переключения передач

Отсоединить рычаг 2 переключения передач от пола, отжав две защелки 3.

Опустить рычаг переключения передач так, чтобы он лег на выпускной трубопровод.

Снять рычаг переключения передач, проведя его между выпускным трубопроводом и туннелем пола.

Установка (для автомобилей с коробкой передач JR5)

Установить и закрепить защелками 3, рисунок 11-7, к полу рычаг 2 переключения передач.

Установить и затянуть болты 1 крепления рычага переключения передач с моментом 21 Н.м (2,1 кгс.м) (головка сменная 13, удлинитель, вороток, ключ моментный).

Читать еще:  Лада калина как включить противотуманки

Установить облицовку туннеля пола

Установить в кронштейны коробки передач стопоры 3, рисунок 11-5, оболочек тросов выбора и переключения передач.

Присоединить шарниры 1 тросов выбора и переключения передач к рычагам 2 коробки передач.

Проверить работоспособность привода переключения передач.

Установить теплозащитный экран 2, рисунок 11-6, каталитического нейтрализатора и гайки 1 крепления теплозащитного экрана (головка сменная 18, удлинитель, вороток).

Операции для всех комплектаций автомобилей

Установить каталитический нейтрализатор.

Установить пружины и затянуть гайки шпилек крепления каталитического нейтрализатора к выпускному коллектору с моментом 21 Н.м (2,1 кгс.м) (головка сменная 10, удлинитель, ключ моментный).

Для автомобилей с двигателем К7М

Соединить разъемы кислородных датчиков

Установить защиту картера двигателя

Для автомобилей с двигателем К4М

Соединить разъем нижнего кислородного датчика

Операции для всех комплектаций автомобилей

Установить расширительный бачок и затянуть гайки крепления расширительного бачка с моментом 8 Н.м (0,8 кгс.м) (ключ гаечный 10, головка сменная 10, удлинитель, ключ моментный).

Механизм выбора передач Ларгус, Рено Логан, Sandero (коробка передач JR5)

Уважаемые покупатели, во избежание ошибок при отправке кулисы, механизма выбора передач для КПП JR5 на автомобили LADA Largus, Рено Логан, Sandero, Logan Faza «Комментарий» указывайте для какой коробки передач , модель вашего автомобиля, год выпуска.

Коробка передач JR5 на Лада Ларгус / LADA Largus, Рено Логан, Sandero – двухвальная, с пятью передачами переднего хода и одной – заднего, с синхронизаторами на всех передачах переднего хода. Она конструктивно объединена с дифференциалом и главной передачей.

Корпус коробки передач состоит из трех частей: картера сцепления, картера коробки передач и задней крышки картера коробки передач.

Привод выключения сцепления гидравлический. Подшипник выключения сцепления и рабочий цилиндр выполнены в виде одного узла, который крепится к картеру сцепления двумя болтами.

Коробка передач JR5:

1 – первичный вал; 2 – сальник привода правого колеса; 3 – картер сцепления; 4 – картер коробки передач; 5 – задняя крышка; 6 – штуцер сапуна; 7 – рым-кронштейн; 8 – рычаг включения передач; 9 – рычаг выбора передач; 10 – датчик скорости или заглушка; 11 – кронштейн крепления тросов управления коробкой передач; 12 – сальник привода левого колеса; 13 – выключатель света заднего хода; 14 – пробка маслозаливного отверстия; 15 – трубка подвода жидкости к рабочему цилиндру гидропривода выключения сцепления; 16 – подшипник выключения сцепления.

Картер сцепления и картер коробки передач отлиты из алюминиевого сплава, а задняя крышка стальная, штампованная. Картер сцепления крепится к картеру коробки винтами. При сборке между картерами наносят бензомаслостойкий герметик-прокладку. Задняя крышка крепится к картеру коробки тремя болтами.

Первичный вал выполнен как блок ведущих шестерен, которые находятся в постоянном зацеплении с ведомыми шестернями всех передач переднего хода. Шестерни всех передач переднего хода косозубые, а заднего хода – прямозубые. Шестерни 1–4 передач выполнены заодно c первичным валом, шестерня пятой передачи свободно вращается на валу. На заднем конце первичного вала установлен синхронизатор пятой передачи. Вторичный вал полый, по нему подводится масло под ведомые шестерни. На валу расположены ведомые шестерни и синхронизаторы 1–2 и 3–4 передач. Шестерня пятой передачи установлена на вал на шлицах. Со стороны картера сцепления подшипник вторичного вала роликовый, а со стороны крышки – шариковый. Под роликовым подшипником вторичного вала расположен маслосборник, направляющий поток масла внутрь вала. Все детали, установленные на вторичном валу, стянуты в пакет болтом, ввернутым в торец вала со стороны крышки.

На коробке дифференциала установлена ведомая шестерня главной передачи. В коробке дифференциала установлены два сателлита и две полуосевые шестерни. Сателлиты вращаются на оси, закрепленной в коробке дифференциала.

Полуосевые шестерни соединяются со шлицевыми хвостовиками корпусов внутренних шарниров приводов передних колес.

Механизм управления коробкой передач JR5:

1 – трос выбора передач; 2 – трос включения передач; 3 – механизм управления; 4 – рычаг переключения передач; 5 – чехол рычага переключения передач; 6 – рукоятка рычага переключения передач

Привод управления коробкой передач состоит из механизма управления, установленного в салоне автомобиля на туннеле пола, и механизма переключения передач, расположенного в картере коробки передач. Механизмы связаны двумя тросами: выбора и включения передач.

Механизм управления коробкой передач крепится к туннелю пола четырьмя болтами.

При выборе той или иной передачи трос выбора передач перемещает рычаг выбора передач, который, в свою очередь, устанавливает переключатель передач в пазу соответствующей вилки включения передачи. После того, как передача была выбрана, трос включения поворачивает рычаг, включая необходимую передачу.

Трос включения и трос выбора передач – невзаимозаменяемые.

Другие артикулы товара и его аналогов в каталогах: 328908576R , 8201019539, 328905083R.

Лада Ларгус / LADA Largus (4601), Рено Логан, Sandero, Logan Faza 1,Logan Faza 2.

Любая поломка – это не конец света, а вполне решаемая проблема !

Как самостоятельно заменить кулису на автомобиле семейства Лада Ларгус.

С интернет — Магазином AvtoAzbuka затраты на ремонт будут минимальными.

Просто СРАВНИ и УБЕДИСЬ .
