Подсветка блока управления печкой ваз 2110

Не работает подсветка печки ВАЗ-2110: варианты решения проблемы

Подсветка в салоне транспортного средства уже давно является одной из обязательных составляющих для повышения комфорта водителя при управлении автомобилем, особенно в ночное время суток. Большинство производителей машин выпускают автомобили со штатной подсветкой не только панели приборов, а и других деталей, которые расположены в поле зрения водителя и визуально облегчают поиск агрегатов для включения нужного элемента в машине.

Выход из строя любого осветительного прибора в салоне машины, даже если он не влияет на качество работы автомобиля и основные его технические характеристики, доставляет значительные неудобства для водителя, что стимулирует его к действию. Часто в таких случаях работа не заканчивается заменой штатного элемента освещения. Дополнительно владельцами машин проводится усовершенствование осветительного прибора.

Одним из таких элементов является подсветка печки транспортного средства. В этой статье речь пойдёт о том, как поменять лампочку на печке ВАЗ-2110 и усовершенствовать освещённость отопителя своими руками.

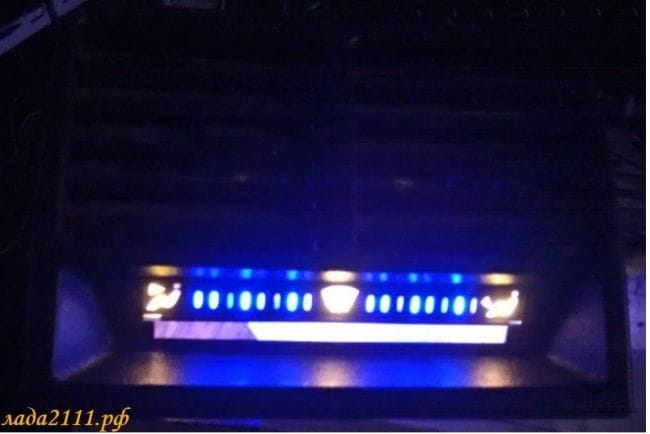

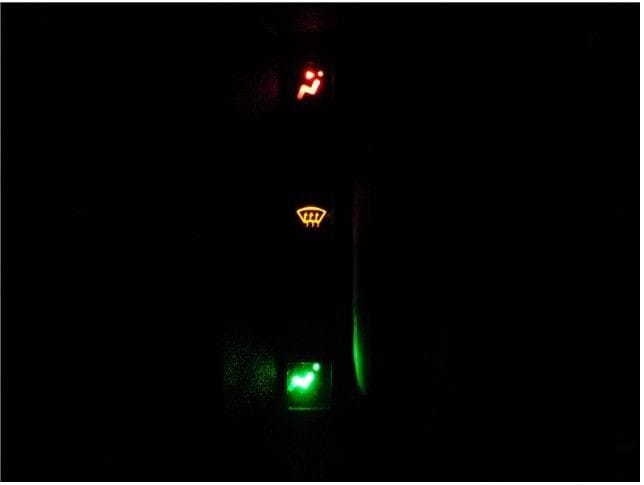

Замена лампочки подсветки печки ВАЗ-2110 своими руками

Если подсветка печки на вашем транспортном средстве перестала гореть, то это может свидетельствовать о выходе из строя лампы накаливания или же о проблемах с электропроводкой.

Работа по замене лампочки регулятора отопителя не отличается значительными трудностями, потому каждый автовладелец может произвести её самостоятельно. Для этого необходимо приобрести изначально новые панельные лампочки. Часто, для улучшения подсветки регулятора устанавливаются вместо обычных ламп светодиодные, которые отличаются более качественным потоком света и длительным сроком службы.

Перед началом работы обязательно переключите все регуляторы в нерабочее состояние. Это необходимо для того, чтобы при подключении отопительного элемента не перегорели контакты от большой нагрузки. Для того чтобы добраться до источника света, необходимо провести демонтаж блока управления отопителя. Изначально снимаются пластиковые заглушки, которые находятся по бокам регулятора печки. В тех местах, где были заглушки, находятся защёлки. Для извлечения панели регуляторов надо просунуть пальцы в боковые отверстия, нажать на защёлки и извлечь блок управления отоплением автомобиля.

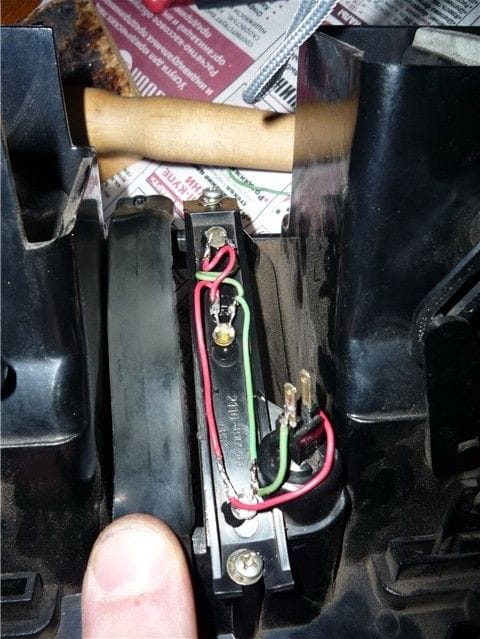

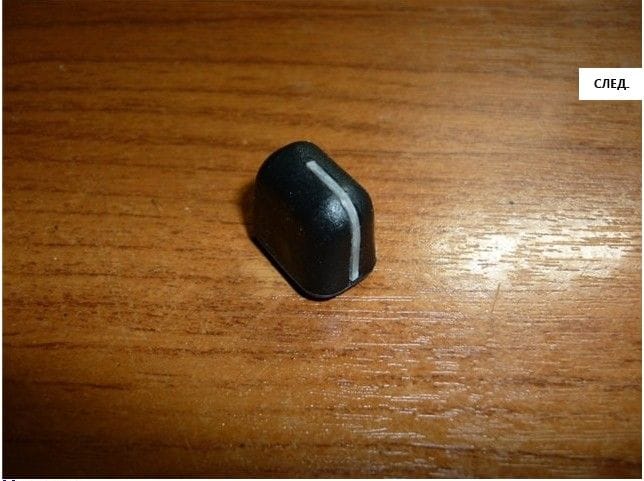

Производить демонтаж необходимо очень аккуратно, чтобы не повредить проводку. К переключателям отопителя подходят укороченные провода. Надо немного потянуть блок на себя и отсоединить штекера. Дальше очень осторожно, с помощью отвёртки снимаются ручки переключателей. После этого надо открыть четыре защёлки по бокам панели регуляторов, демонтировать крышку изделия и снять прозрачный рассеиватель света.

Теперь остаётся только заменить вышедшую из строя лампочку новым источником света. Прежде чем собирать всё на свои штатные места, предварительно проверьте работу установленного элемента освещения. Для этого подключите блок управления к штекеру в автомобиле, и включите зажигание. Если лампа не горит, тогда проблема может быть в проводке отопителя, точнее, в контактах гнезда лампы. Для выявления причины надо иметь тестер и элементарные познания электроники. Если нет контакта в гнезде, его также придётся заменить, купив новую деталь на рынке или в автомобильном магазине. Замена производится путём пайки изделия вместо старого гнезда лампы. Обязательно заизолируйте после устранения неполадки места пайки, чтобы не спровоцировать в дальнейшем короткое замыкание.

После устранения неполадки можно устанавливать новую лампочку, обычную или светодиодную. Ещё раз проверьте функционирование осветительного элемента. Дальше можно собирать печку в обратном порядке.

Модернизация подсветки блока управления отопителем

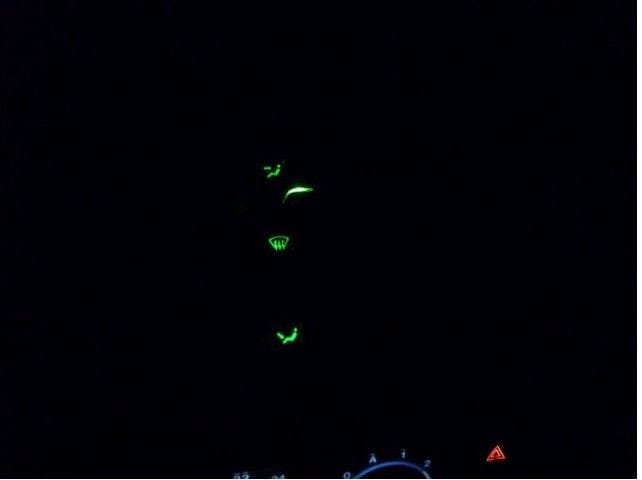

Очень часто, параллельно с заменой лампочки проводится модернизация освещения панели регуляторов отопителя. Дело в том, что штатная подсветка печки транспортного средства очень тусклая по сравнению с панелью приборов ВАЗ-2110. Её не всегда достаточно для комфортного переключения режимов отопителя в ночное время суток.

Модернизировать внешний вид панели регуляторов, можно поставив светодиодную лампочку вместо обычной лампы накаливания. Светодиодная лампа характеризуется более интенсивным свечением. В продаже есть элементы освещения разных цветов. Чаще всего для освещения приборов используют белый, красный, синий или зелёный цвета. Иногда доработке подвергается шкала заслонки печки ВАЗ-2110, внешний вид которой усовершенствуется с помощью светодиодных элементов. Их можно подобрать под цвет освещения регуляторов отопителя.

Читать еще:  Киа рио подсветка салона

Подведём итоги

Отсутствие подсветки на панели управления отопителем не влияет на технические характеристики автомобиля, однако, доставляет значительные неудобства для водителя. Поиск неосвещённого переключателя печки в ночное время отвлекает внимание водителя от дороги и может стать косвенной причиной аварийной ситуации.

Если подсветка регулятора печки не работает, необходимо произвести замену лампочек. С этой задачей может справиться даже начинающий водитель. Для улучшения экстерьера регуляторов отопителя, используйте вместо обычных лампочек светодиодные элементы, и внешний вид прибора порадует вас теплом и уютом в салоне автомобиля.

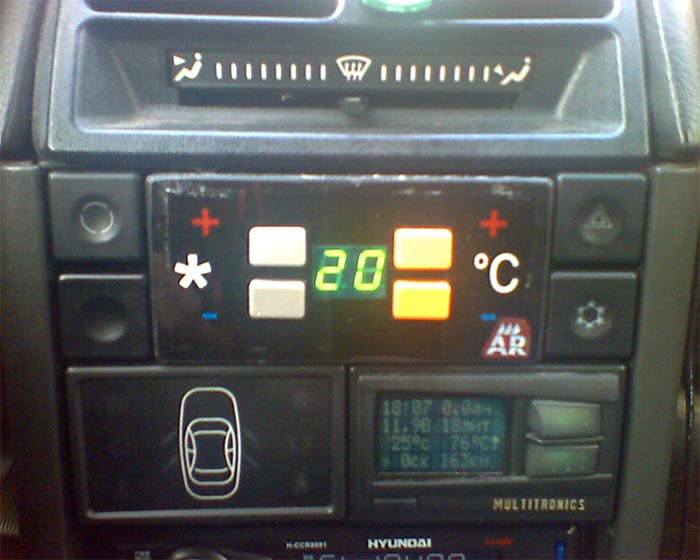

Простой блок управления отопителем ВАЗ-2110

На ВАЗ-2110 (2002 г.) печка стала выдавать только холодный, или только горячий воздух, да и вентилятор стал работать только на максимальной скорости. Выяснилось, что износился датчик положения заслонки отопителя (углеродистый переменный резистор — вышел из строя) и перегорел дополнительный резистор двигателя вентилятора печки. Да и раньше у вентилятора было несколько больших и очень больших скоростей.

После оценки объёма работ по ремонту, и стоимости запасных частей решили изготовить блок управления, который бы работал с указанными неисправностями, а по затратам и своим свойствам превосходил заводской вариант.

Через 4 года эксплуатации высох двухсторонний скотч, крепящий лицевую панель с накладками кнопок. Приклеил наскоро «Моментом», разъело краску, внешний вид пострадал.

Основные достоинства:
— Нет необходимости покупать новый моторедуктор отопителя с датчиком (≈1500 р-продаётся только в сборе) и менять его.
— Нет необходимости покупать новый резистор вентилятора отопителя (≈300 р) и менять его.
— Нет необходимости покупать новый датчик температуры салона (который стрекочет около уха сверху) (≈300 р) и менять его.
— Современный вид и функционал. Регулировка скорости вентилятора от нуля. Поддержание заданной температуры.
— Дешевизна комплектующих (300-500 р).

Конструкция собрана в корпусе от старого блока. Штатная плата удалена. Лицевая панель – отклеена .Остаётся только пластмассовый корпус.

Элементы управления устройством:
— выносной датчик температуры DS18S20 в корпусе TO-92 (DS1820).Он размещается в салоне вблизи воздуховода.
— кнопки задания температуры и скорости вентилятора
— электронные концевые датчики – реализованы схемотехнически и программно.

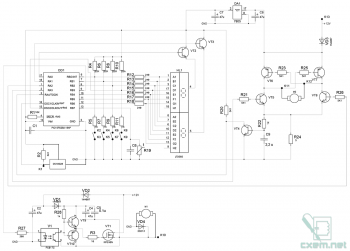

Перейдём к принципиальной схеме.

Схема содержит несколько необычных схемотехнических решений, но — они проверены и хорошо работают. Интересна схема управления от микроконтроллера направлением вращения коллекторного двигателя (12 В) с определением заклинивания. Также интересна схема драйвера затвора полевого транзистора.

Схема построена на основе микроконтроллера PIC16F628A в корпусе DIP18.Он работает от внутреннего генератора с частотой 4 МГц. Микроконтроллер установлен в «кроватку» для извлечения при прошивке.

Вместо датчика положения двигателя заслонки отопителя введены датчики концевых положений. Их работа основана на принципе увеличения тока двигателя при заклинивании. При увеличении тока, напряжение на резисторе R24 увеличивается до 0.4-0.6 В, транзистор VT4 (BC337-40) открывается, на выводе 3 (RA4) микроконтроллера сигнал меняется с «1» на «0». Микроконтроллер получает сигнал «крайнее положение».

Регулировка температуры производится по данным выносного датчика температуры DS18S20 небольшими перемещениями заслонки. При неисправности или обрыве датчика — перемещение заслонки при нажатии на кнопки «+», «-» С о .

На транзисторах VT5,VT8(BC337-40) и VT6,VT7(BC327-40) собрана схема управления коллекторным двигателем заслонки. При лог.1 на одном из выводов 1(RA2), 2(RA3) микроконтроллера двигатель вращается в необходимом направлении.

Двигатель вентилятора ВАЗ-2110 потребляет ток до 16 А, он управляется ШИМ, посредством мощного полевого транзистора VT1(IRFZ48N). Мощный диод VD4 (2Д213А) предназначен для подавления влияния индуктивности двигателя. На транзисторах VT9 (BC337-40), VT10(BC327-40), оптроне V1(PC817C) и диоде VD1(1N4007) собрана схема драйвера затвора полевого транзистора. Используется аппаратный ШИМ микроконтроллера с выхода 9(B3).Он работает на частоте около 20 кГц.

Светодиодный индикатор — сдвоенный зеленого цвета (LTD585G ‘LITEON’). Используется динамическая индикация посредством ключей VT2,VT3(BC337-40).Кнопки управления подключены к тем же портам микроконтроллера, что и индикатор. Опрос кнопок производится с частотой около 4-5 Гц. На это время индикатор отключается (несколько микросекунд — глазом не заметно).

Читать еще:  Рамка номера с подсветкой

Цепь аналогового датчика температуры (термистора) R19,C6 не используется. Но если у кого-то будет желание, то его можно(и даже нужно) использовать.

Питание цифровой части от +5 В стабилизатора типа КРЕН5А или импортного аналога 7805.

Настройка устройства

Настройка устройства заключается в правильном подключении трёх проводов: +12 В, земли, +вентилятора (К10) к автомобильной колодке «папа» 6 контактов (купить в автомагазине). И в подключении двух проводов с 3мм «папами» к контактам моторедуктора в штатном разъёме (К11,К12). Если температура будет регулироваться неправильно (скакать от минимума до максимума), то эти два контакта нужно поменять местами. Подключение производится в соответствии со схемой электропроводки ВАЗ-2110.

Алгоритм работы микроконтроллера:

1. При первом включении после прошивки происходит калибровка: измеряется время перемещения из одного крайнего положения в другое. (Важно, чтобы напряжение было близко к рабочему, желательно в течение 10 сек запустить двигатель).

2. Происходит отображение «88», для проверки индикаторов.

3. Первоначальное измерение температуры. Определение исправности датчика температуры. Если разница от заданного значения большая, то перемещение заслонки до соответствующего крайнего положения.(при неисправности датчика температуры- не выполняется).

4. Основной цикл работы:
— Измерение температуры с периодом 5-6 с. Определение исправности датчика температуры. При отличии от установленной — перемещение заслонки. (От 1 до 3-х условных шагов (если не крайнее положение). Шаг — время включения двигателя заслонки. Время зависит от начальной калибровки.)
— Опрос кнопок и изменение значений установки. При изменении температуры происходит запись во FLASH (запоминание). При изменении скорости вращения – изменение скважности ШИМ.
— Через 5-6 с происходит уменьшение яркости индикаторов до одной четверти. Индикаторы отображают текущую температуру.
— С частотой 40-50 Гц происходит динамическая индикация текущего параметра (скорость вращения, заданная температура, измеренная температура (яркость-0,25)).

Исходный проект прилагается и он хорошо прокомментирован.

Проект создан в P-CAD2001 и Microcode Studio (PIC-BASIC). Программирование микроконтроллера – IС-prog при помощи JDM программатора (упрощенный вариант из 3-х резисторов — самый простой JDM программатор).

При программировании: INT RC-I/O, WDT-OFF , PWRT-ON , MCLR-ON , BODEN – ON , LVP-OFF , CPD-OFF, CP-OFF.

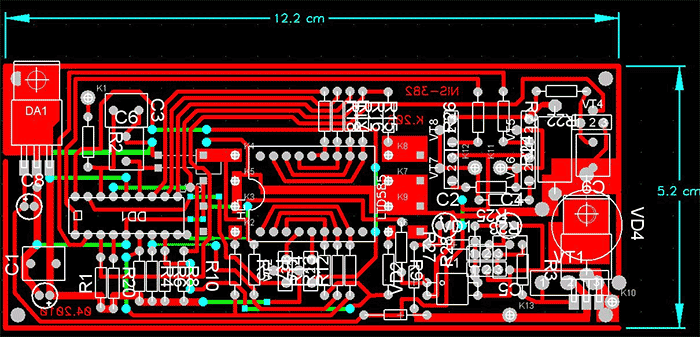

Плата — односторонняя с проволочными перемычками. Изготовлена методом ЛУТ. Она размещается в передней части корпуса там, где раньше были ручки управления. Для изготовления платы необходимо скачать Р-СAD2006 viewer (free) или «купить» любой P-CAD от 2000 г. И распечатать шаблон.

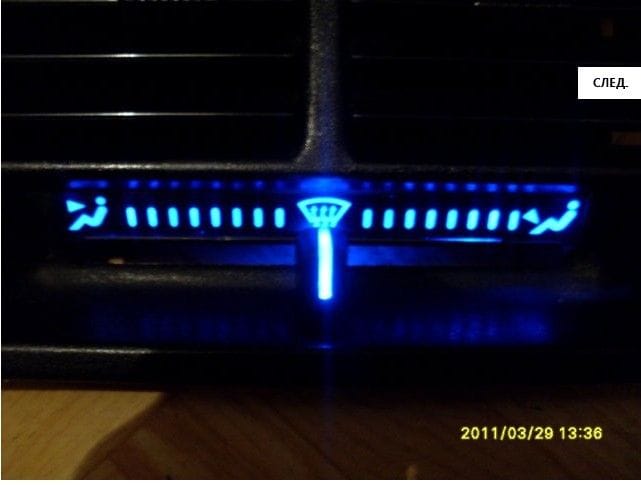

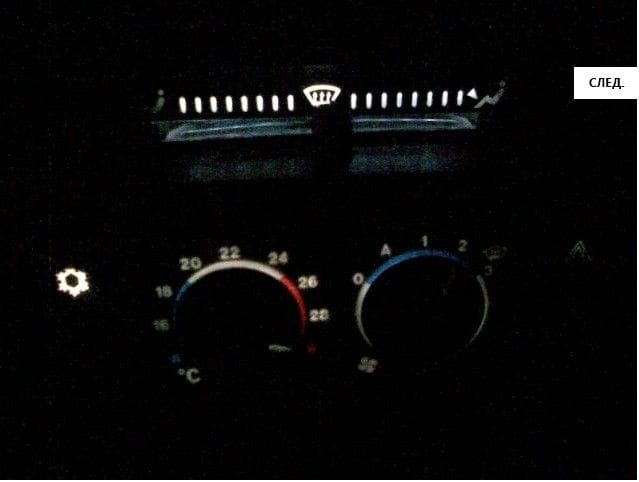

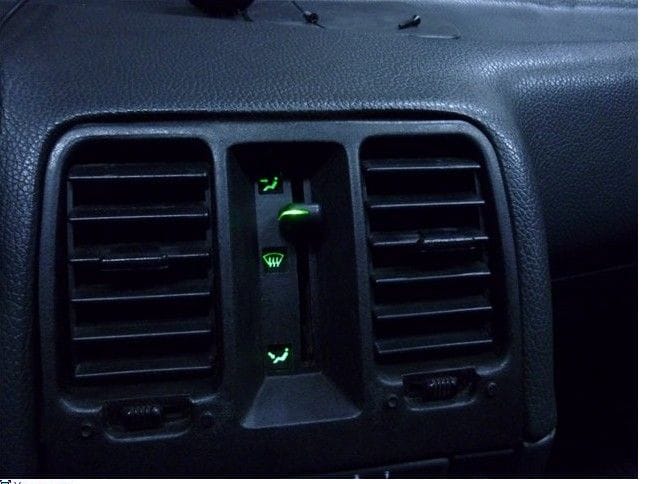

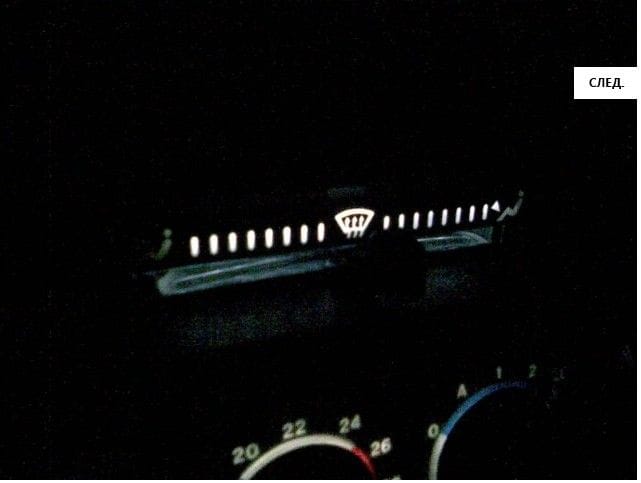

Как сделать подсветку шкалы расположения заслонки печки на ВАЗ 2110

Материалы и инструменты для тюнинга:

Комплект материалов зависит от того, какую схему подсветки выберет для себя самодельщик. Это может быть использование отдельных светодиодов, органического стекла и других элементов. В любом случае понадобятся проводки, паяльник с припоем.
Еще из инструмента будет необходима ножовка или другой подходящий режущий инструмент, дрель, отвертки и прочее.

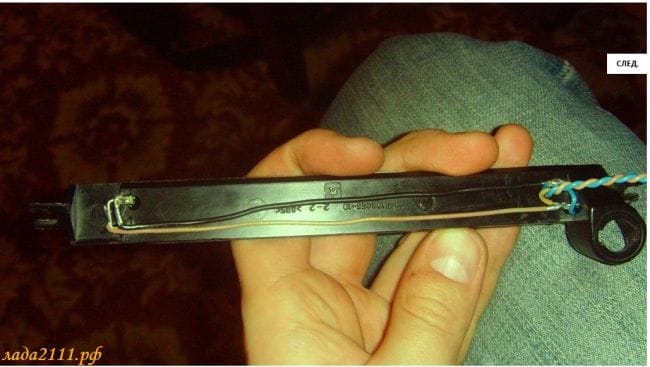

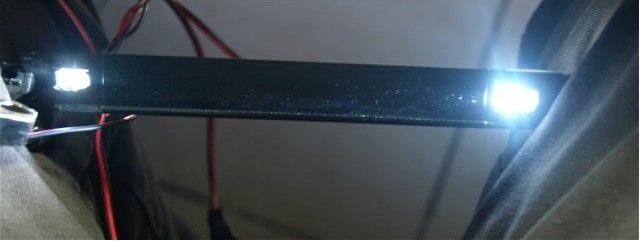

Подсвечиваем шкалу заслонки отдельными светодиодами:

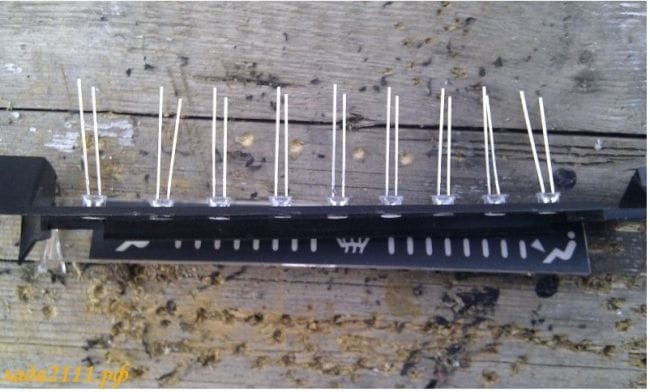

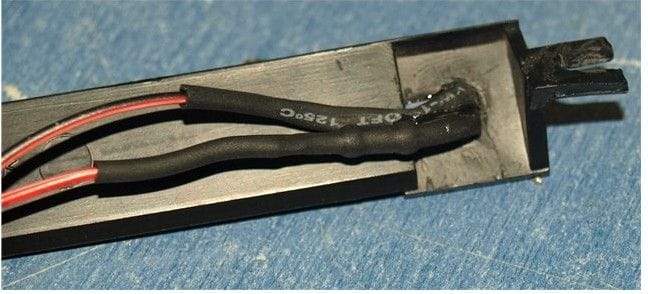

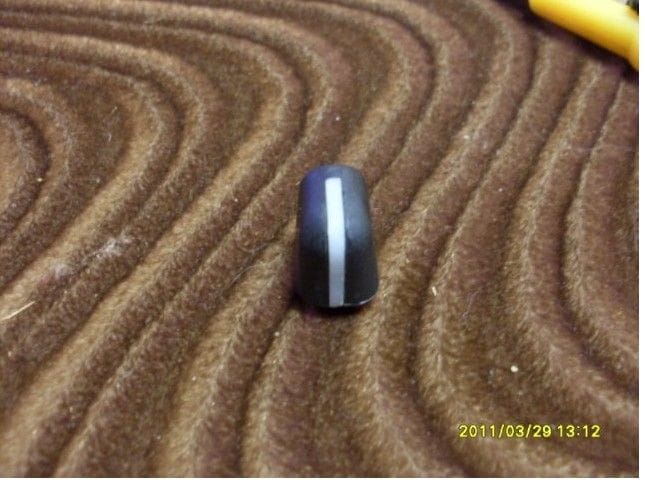

Шаг первый. Устанавливаем светодиоды

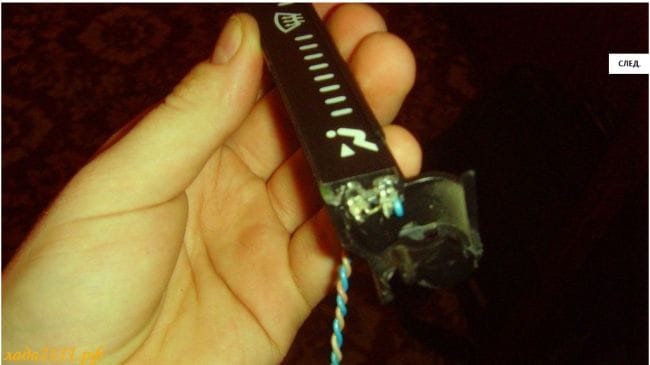

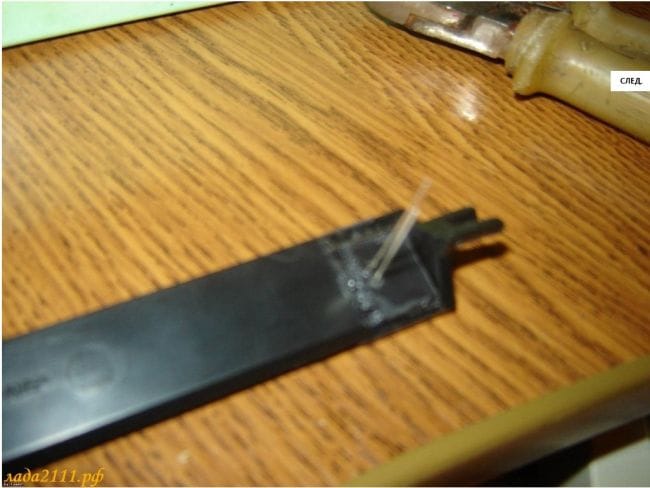

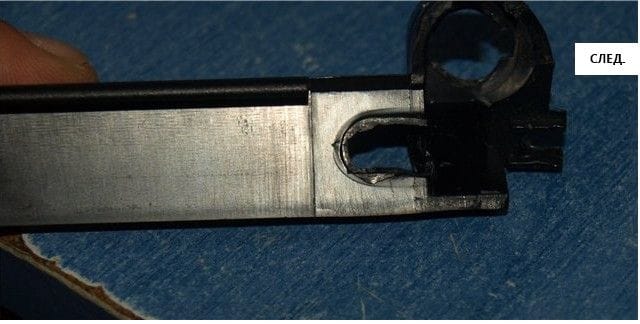

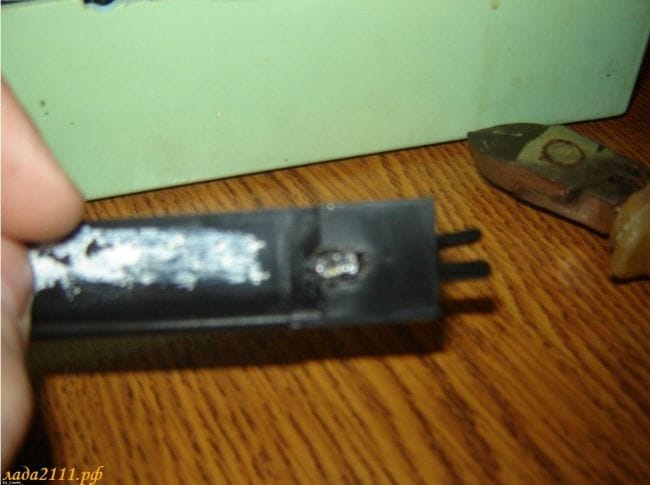

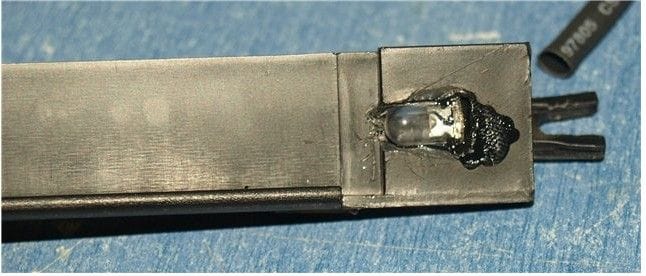

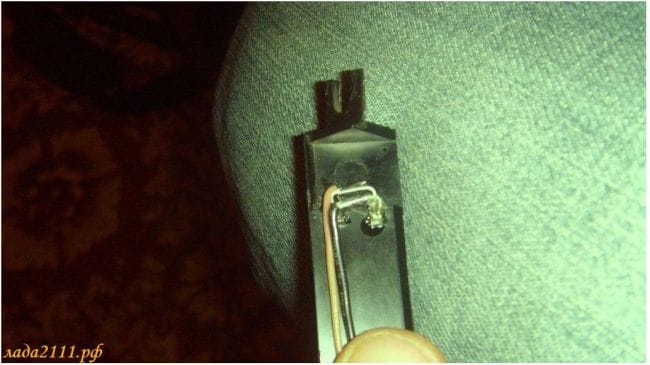

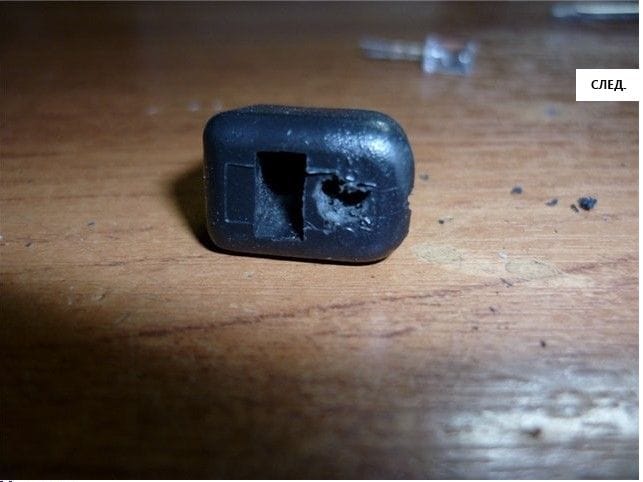

Для того чтобы установить светодиоды, нужно взять паяльник и с помощью него сделать отверстие с правой стороны. Чтобы диод был надежно закреплен, с другой стороны нужно припаять кусочек пластмассы. Что касается технических характеристик светодиодов, то их диаметр составляет 3 мм, а рассчитаны они на работу от источника в 12 Вольт без резистора.
С левой стороны шкалы нужно расположить второй светодиод, он должен находиться на одном уровне с первым.

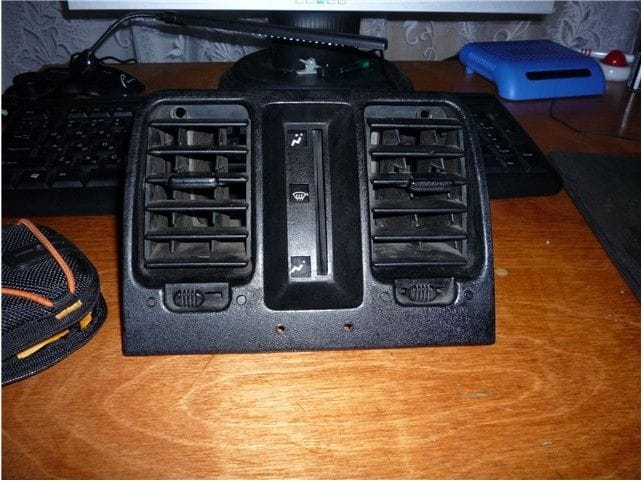

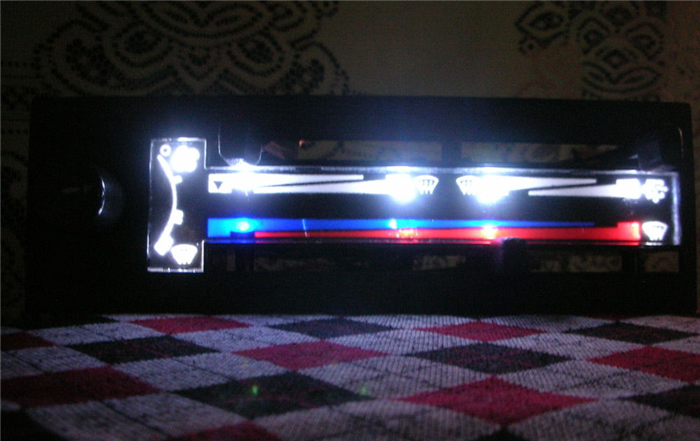

Как подсветить шкалу печки старого образца

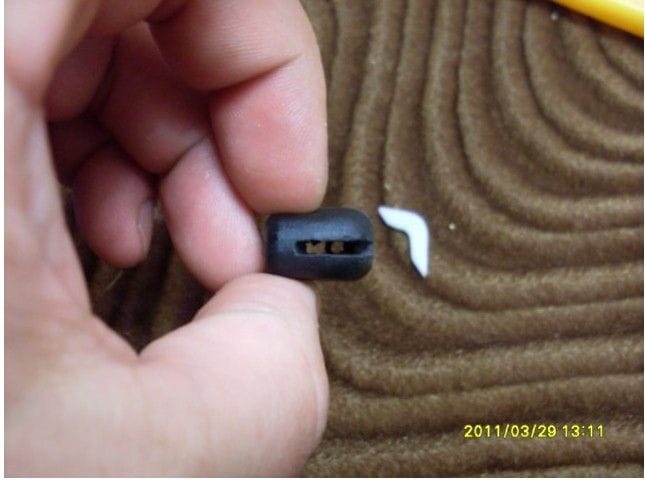

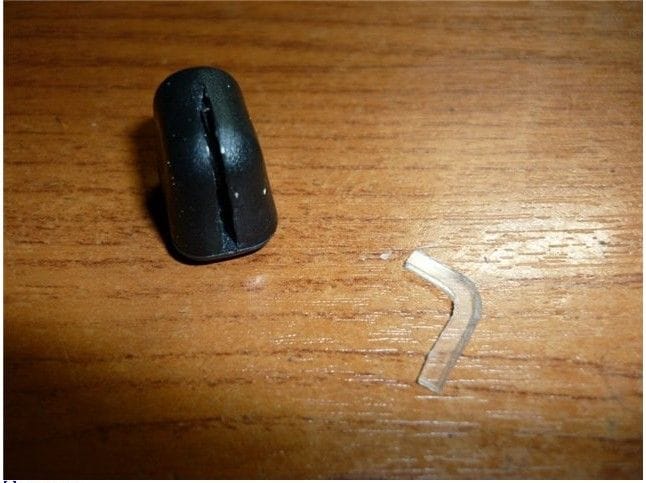

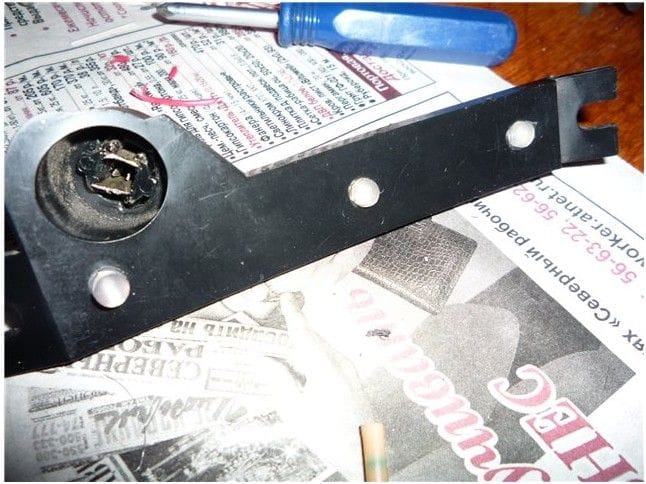

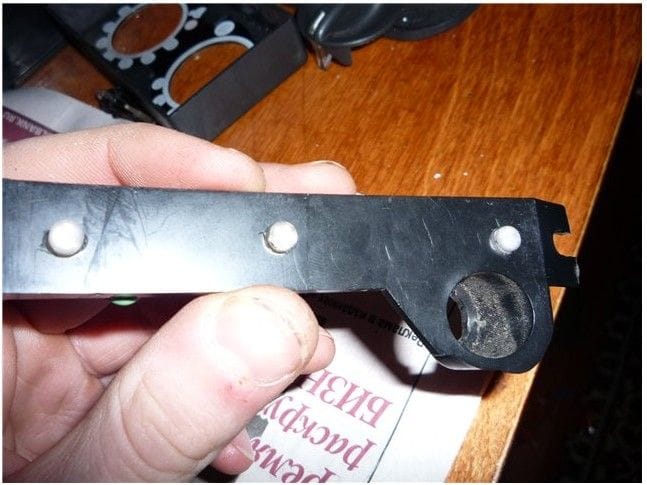

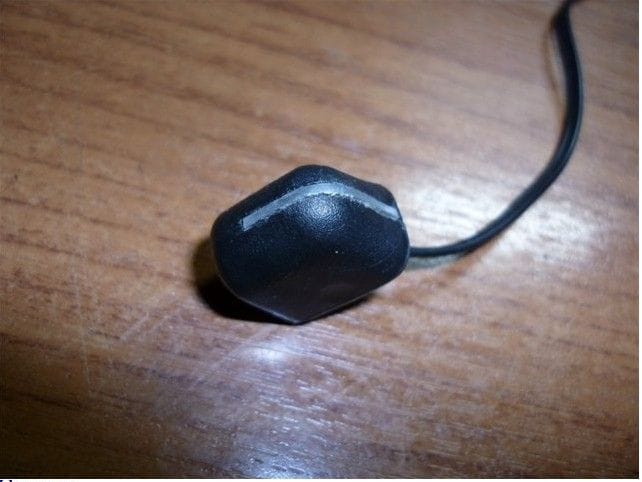

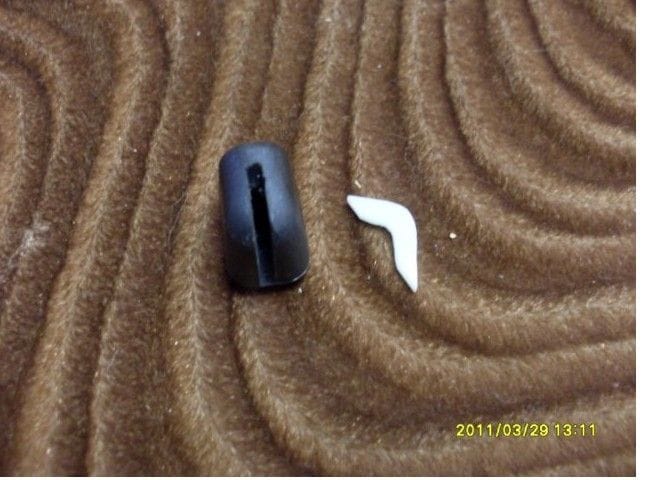

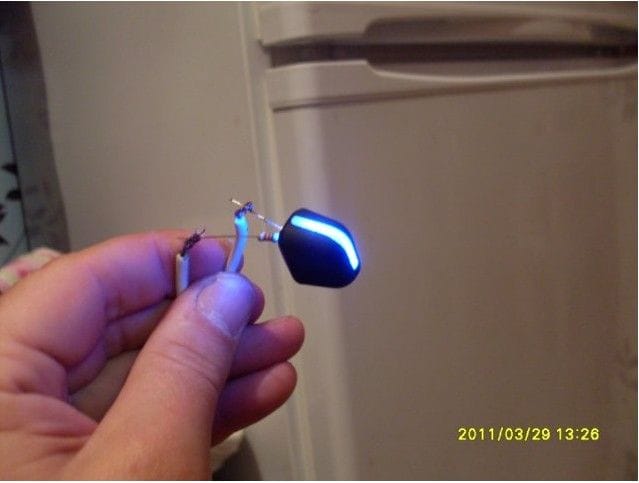

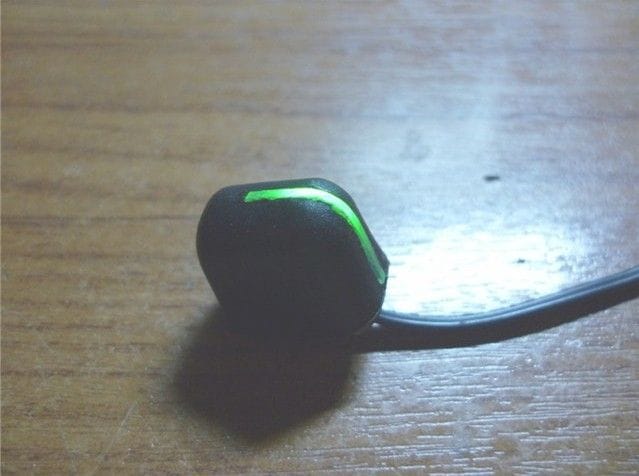

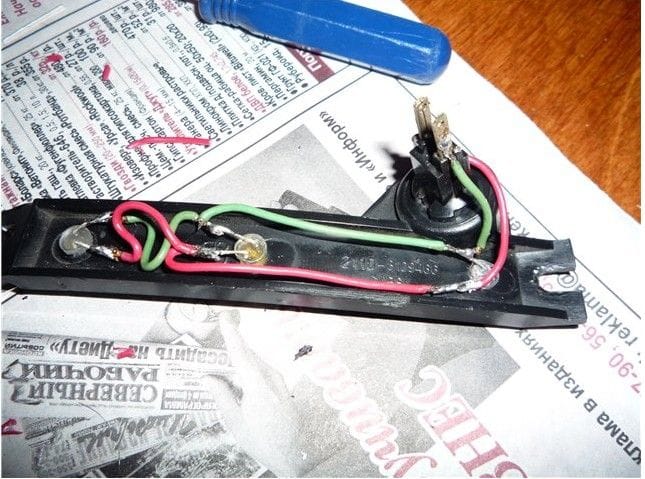

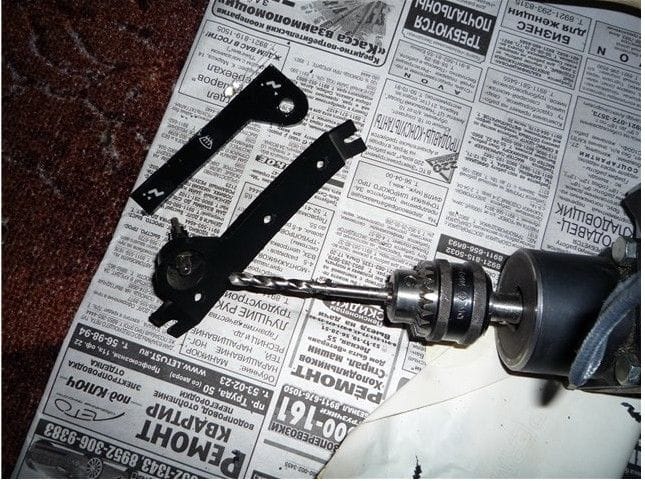

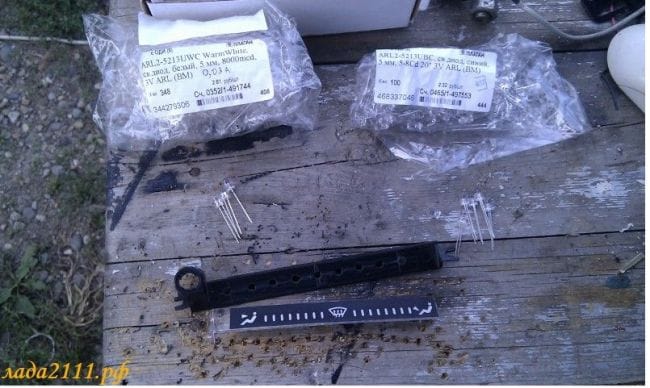

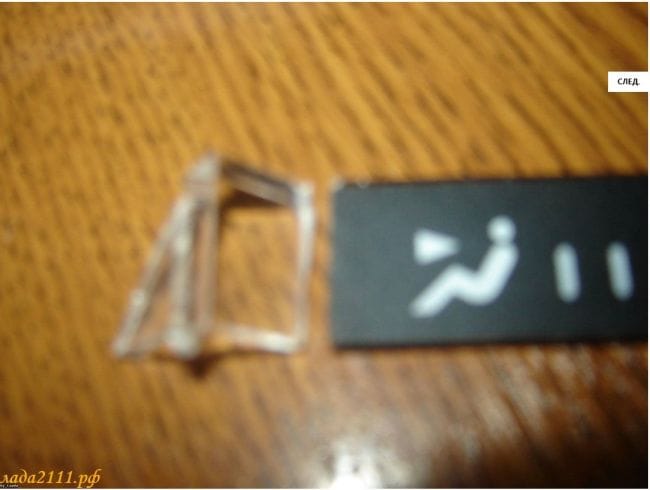

Для этой самоделки понадобятся диоды трех цветов диаметром 5 мм. Сперва нужно снять планку, в которую вставляется патрон с лампочкой. Планка держится на двух винтах. Далее необходимо достать рассеивающее стекло.

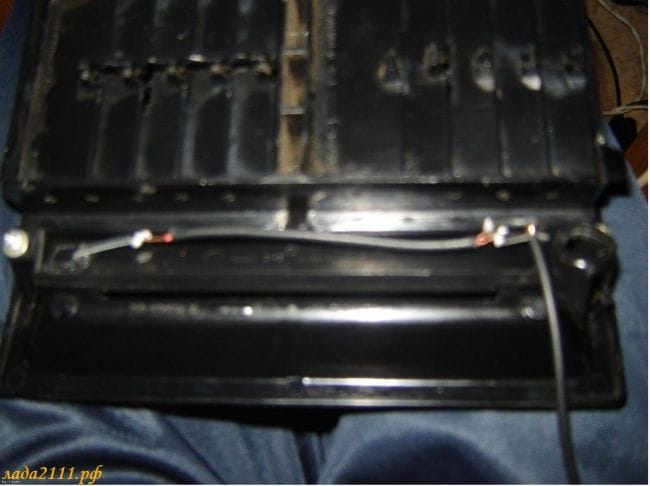

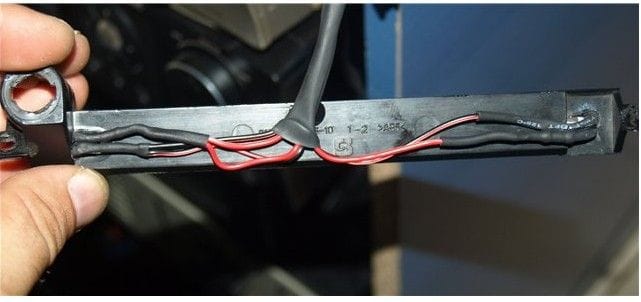

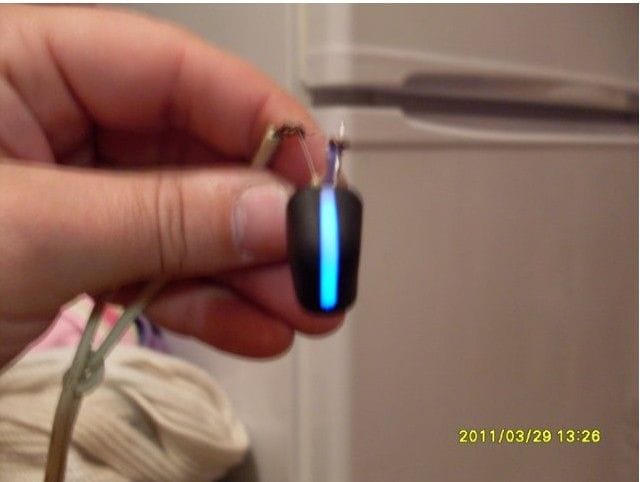

Предварительно концы диодов нужно подогнуть. Они не должны упираться в уплотнительную резинку. У автора все отлично встало на свое место. В итоге получился вот такой вот светофор.

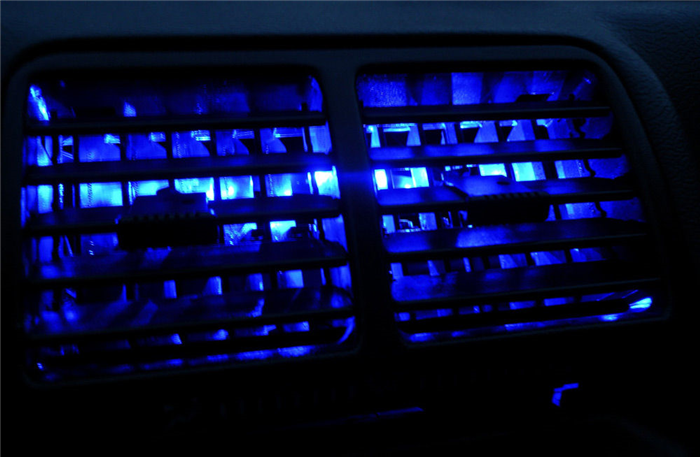

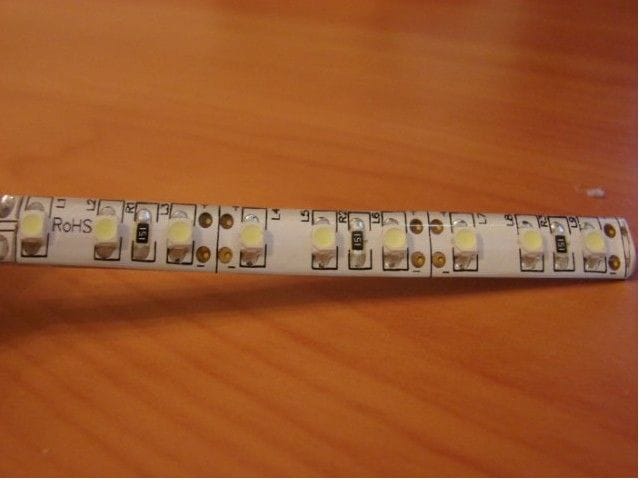

Вариант подсветки шкалы светодиодной лентой

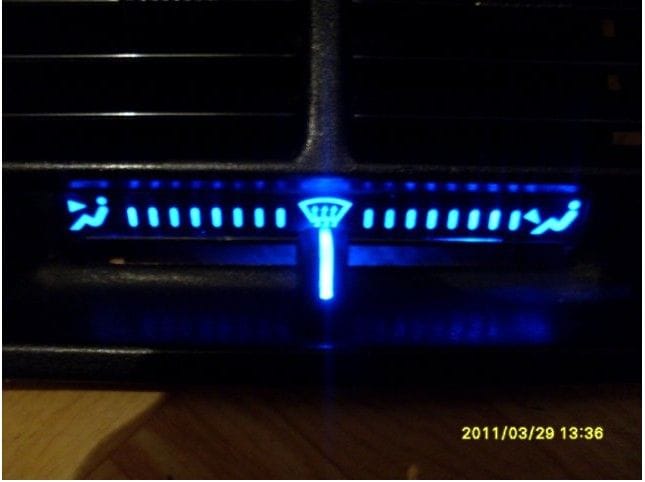

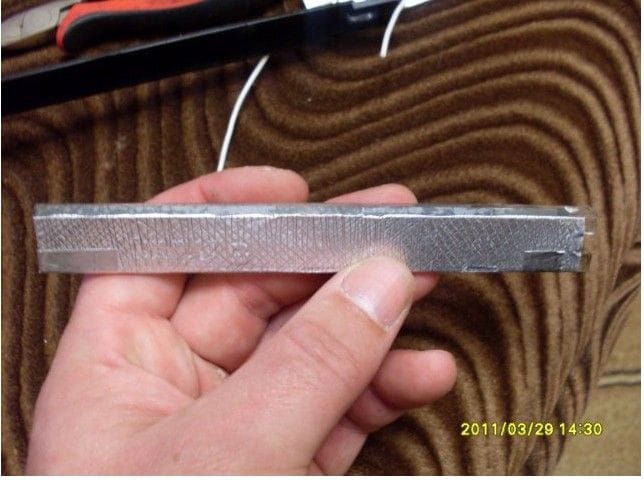

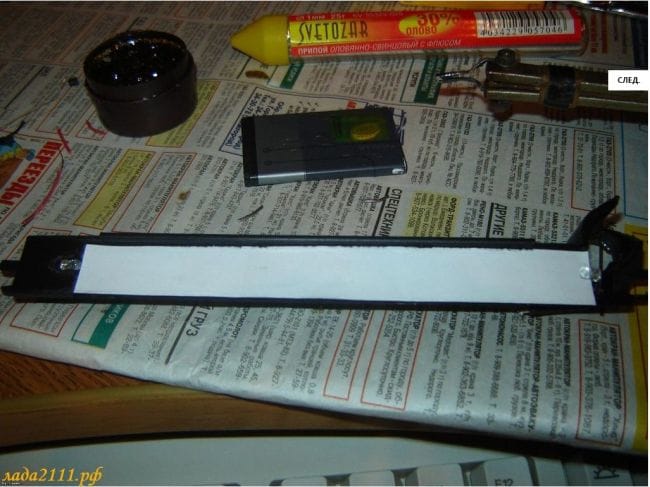

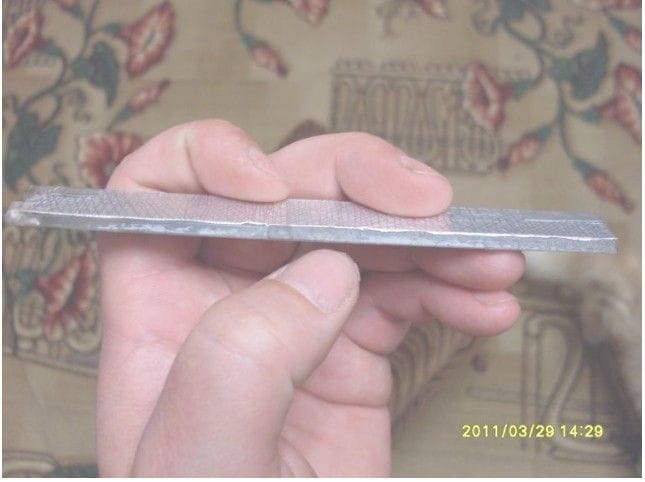

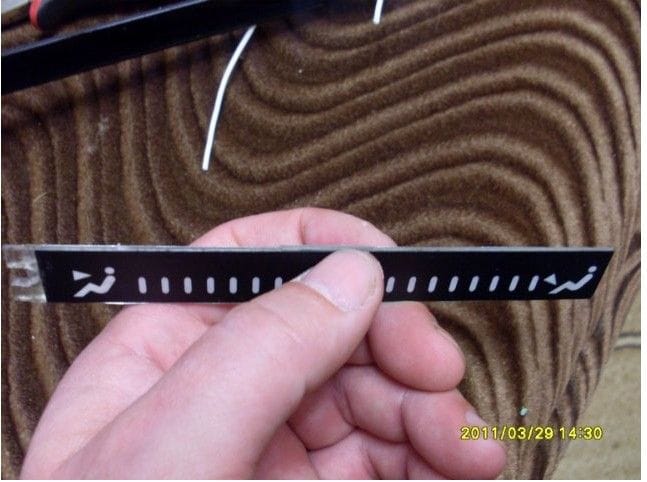

Использование оргстекла для подсветки шкалы

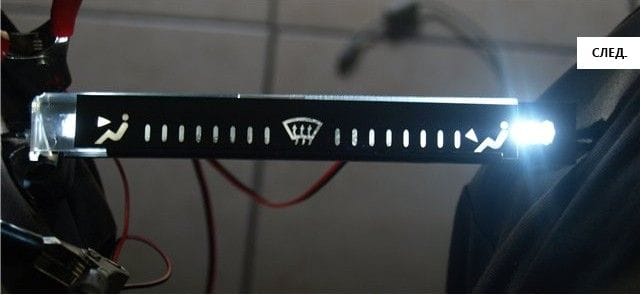

Чтобы сделать подсветку шкалы равномерной на 100%, нужно направить свет светодиодов в торец оргстекла. Автор сточил стекло под углом 45 градусов по всей длине. Как проложить контакты, можно увидеть на фото. Цена такого решения составила всего 45 рублей.

Читать еще:  Кнопка с фиксацией и подсветкой 12в

















Заключение по самоделке
В статье были изложены те основные подходы, которые применяют при подсветке системы управления печкой. Сам по себе процесс не требует особых навыков и занимает пару часов. Нужно лишь выбрать оптимальный для себя вариант.

Не нужно ставить слишком яркие светодиоды, иначе свет будет слепить. Подсветка не должна раздражать и отвлекать водителя. Цвет светодиодов можно также выбирать на свой вкус.

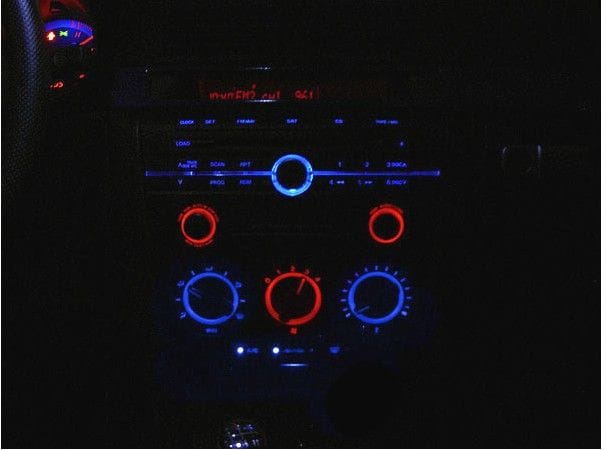

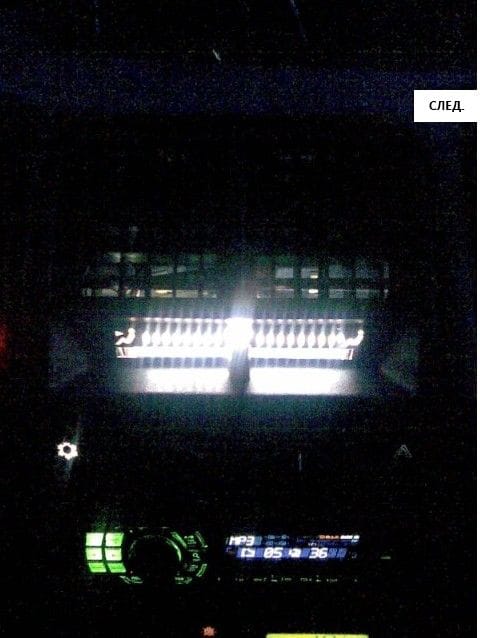

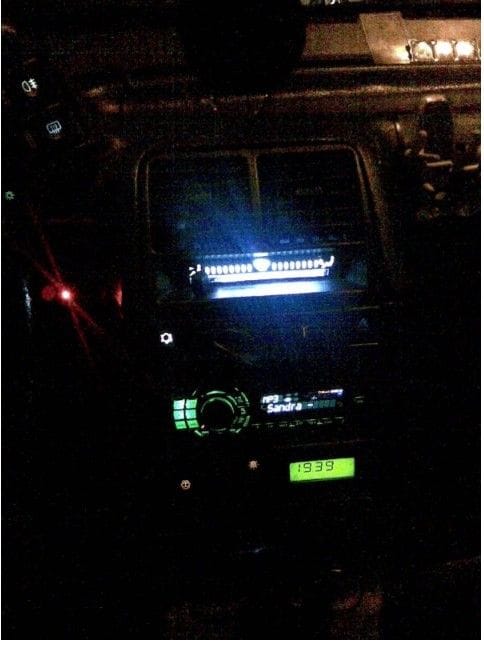

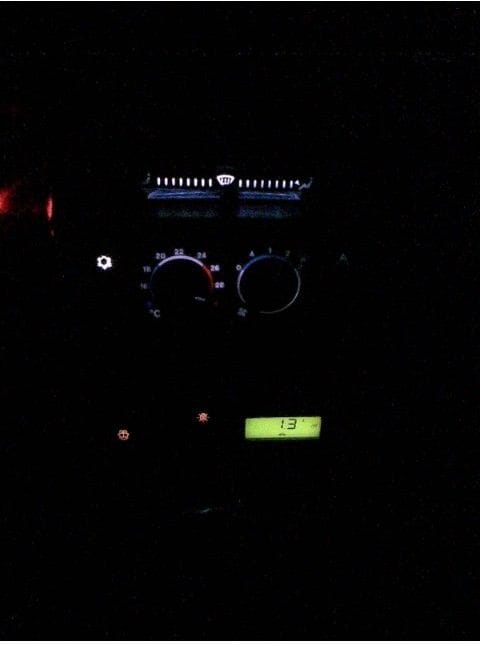

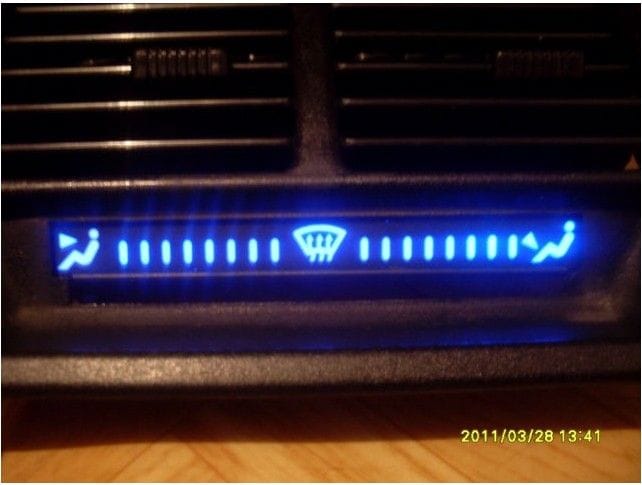

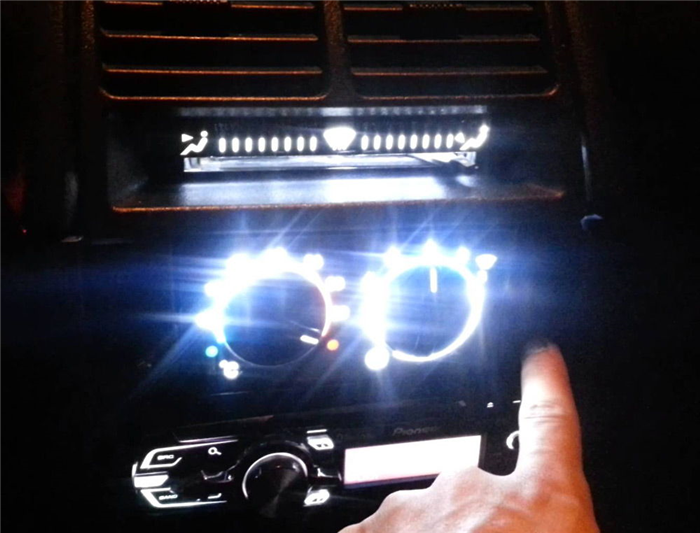

На фото можно увидеть, что бывает, если использовать слишком яркую подсветку. В идеальном варианте подсветка должна гармонировать с основной подсветкой по яркости.

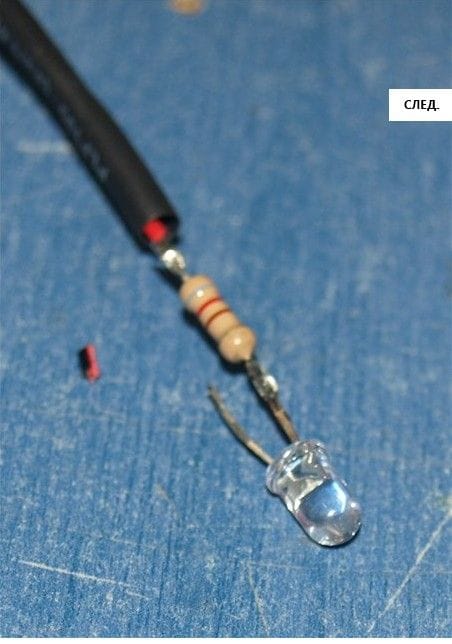

Чтобы настроить яркость светодиодов, нужно подбирать резисторы соответствующего номинала. Аналогичным образом можно делать подсветку практически в любых авто.
Источник

Тюнинг и ремонт ВАЗ 2110

Блок САУО в ВАЗ 2110 выглядит ну очень угрюмо. Днем еще хоть как-то, а вот вечером, когда включается подсветка, хочется чего-то более приятного глазу. Так вот в этой статье мы и рассмотрим, как же сделать тюниг подсветки блока САУО. Здесь доработки могут самыми разными: начиная от установки светодиодов и заканчивая возможностью смены цветов подсветки блока используя кнопку.

Согласитесь, когда все приборы в салоне подсвечены очень красиво, то ехать в салоне этого авто куда более приятно. Также вы можете посмотреть КАК СДЕЛАТЬ КРАСИВУЮ ПОДСВЕТКУ ПРИБОРНОЙ ПАНЕЛИ ВАЗ.

Давайте посмотрим несколько способов тюнига подсветки блока САУО ВАЗ. Будем рассматривать варианты по мере возрастания сложности, поэтому кто не уверен в своих силах может остановиться на первых способах.

В начале, было задумано убрать штатную подсветку и вставить диоды, но побоялся большой яркости, которая будет отвлекать во время движения ночью. В итоге решил просто поставить один диод в блок управления.

В итоге получил красивый белый цвет с оттенком, яркость которого была как и при штатной подсветке.

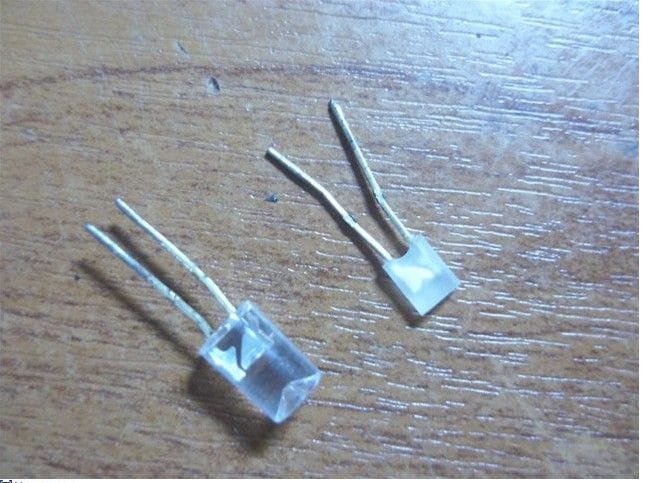

Светодиод я купил еще до того как разобрал САУО, поэтому малость ошибся и взял не совсем такой как нужно. Пришлось самому из лампочки и диода собрать нужную мне вещь.

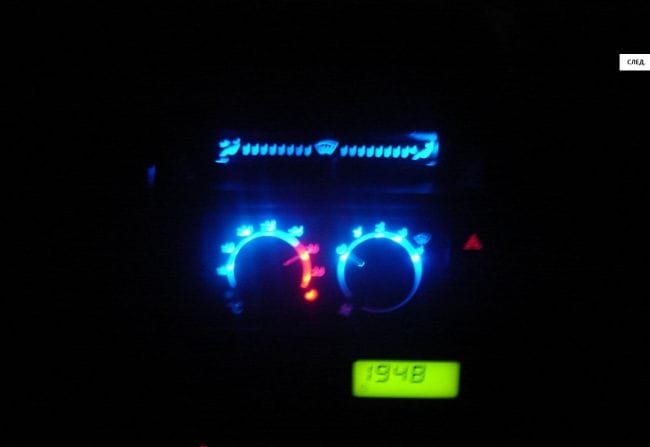

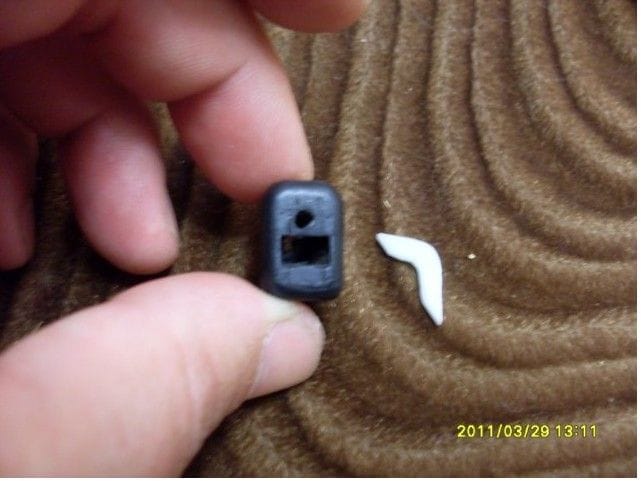

  1. Цветной блок САУО

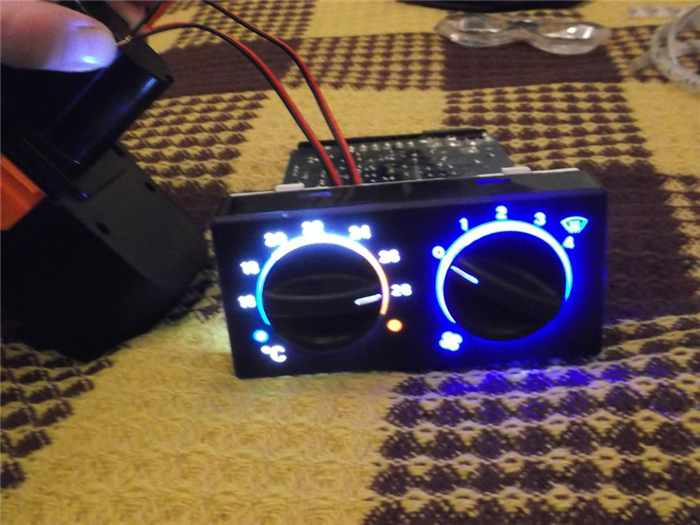

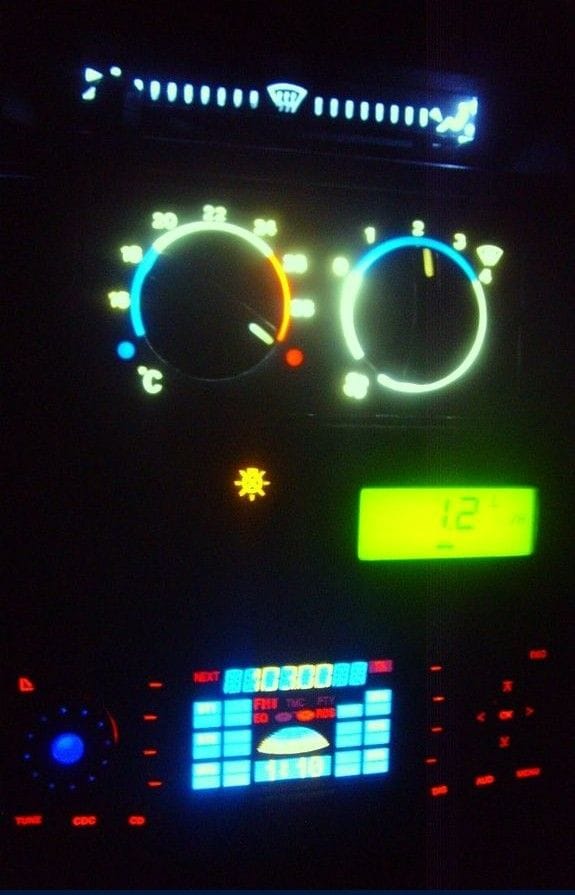

Меняем лампочки на светодиоды. Цвета можете подобрать любые. Я решил по мере температуры от синего к красному.

Свет получился довольно яркий, но на самом деле не мешает, как я думал в начале.

Чтобы сделать подобную гирлянду нам потребуется:

  • Светодиоды: синие: 8 шт., красные: 5 шт., зеленые: 4шт.
  • Резисторы: 8+5+4 = 17шт (1,2 кОм)
  • Паяльник
  • Стеклотекстолит

Берем текстолит и обрезаем по размерам 124×58 мм.

Затем производим пару 40-миллиметровых отверстий.

Клеим на ручки и на ту сторону, куда ставим светодиоды фольгу.

Теперь отметьте, где будут стоять светодиоды, и насверлите под них отверстия (в моем случае диоды 3-миллиметровые).

Напаиваем резисторы на ножки диодов. Неважно к плюсу или к минусу.

Питание берем от штатной лампы из блока САУО.

  1. Возможность регулировки подсветки блока САУО ВАЗ.

Алгоритм изготовления сего чуда можете пронаблюдать на фото. Очень интересная штука. Хотите такой цвет — пожалуйста, настроение поменялось, поменяй и цвет. Все элементы могут принимать 7 различных цветов.

Еще интересной задумкоя является изменение цвета подсветки от скорости вращения вентилятора. Для этого подключите RGB диоды на контакты скоростей.

  • контакт 1: четвертая скорость вентилятора
  • контакт 2: первая скорость
  • контакт 3: масса
  • контакт 4: вторая скорость
  • контакт 5: третья
  • контакт 6: появляется 12 Вольт при включении зажигания


Навигация по записям

Доработка подсветки блока САУО ВАЗ 2110: 3 комментария

скажите пожалуйста, хотел поменять лампочки сауо на диодные. одну поставил нормально, вторую поставил предохранитель выбил 5 раз поменял. в итоге щас вообще подсветки нет.

скажите пожалуйста, хотел поменять лампочки сауо на диодные. одну поставил нормально, вторую поставил предохранитель выбил 5 раз поменял. в итоге щас вообще подсветки нет.

Однозначно что-то замыкает. Может лампочка бракованная? А контакты не смотрел куда лампочку вставляешь? Может там проблема? Подогнулся контактик и при установке лампочки замыкает + и массу.
