Как снять шаровую ланос

Замена шаровой опоры Chevrolet Lanos 2005 — 2009

Инструменты:

  • Противооткатный упор (башмак)
  • Домкрат подкатной
  • Опоры
  • Балонный ключ
  • Плоскогубцы
  • Гаечный ключ накидной прямой 17 мм (2 шт.)
  • Гаечный ключ накидной прямой 19 мм
  • Съемник шаровых шарниров
  • Электродрель
  • Набор сверл до 12 мм

Детали и расходники:

  • Аэрозольная смазка типа WD-40
  • Шаровая опора переднего рычага (GM 94788122)

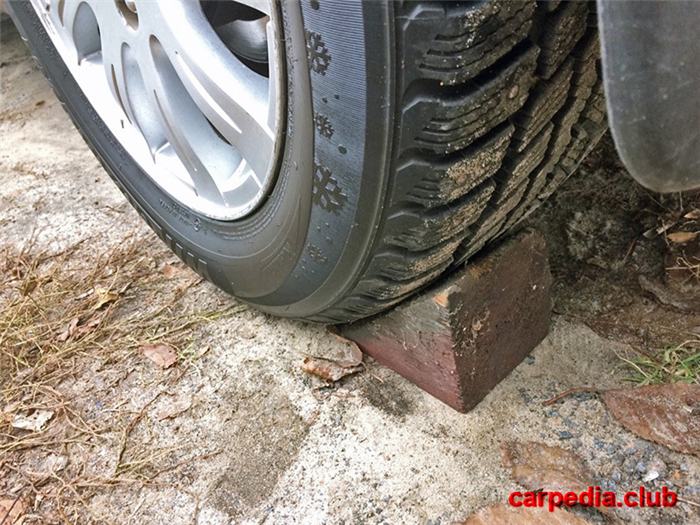

1. Затормозите автомобиль стояночным тормозом и установите под задние колеса на Шевроле Ланос противооткатные упоры (башмаки).

2. Поддомкратьте переднюю часть автомобиля и установите под нее надежные опоры. Снимите переднее колесо.

Примечание:

Ослабляйте и затягивайте болты крепления колеса только на автомобиле, стоящем на земле.

3. Снимите пружинный фиксатор гайки пальца шаровой опоры.

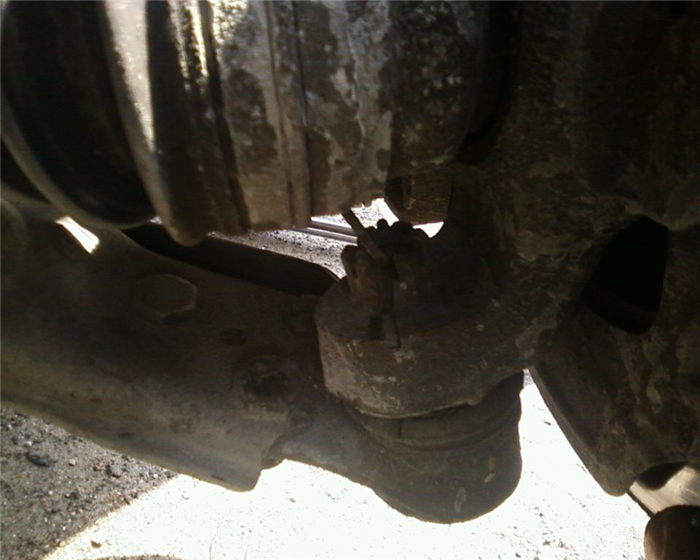

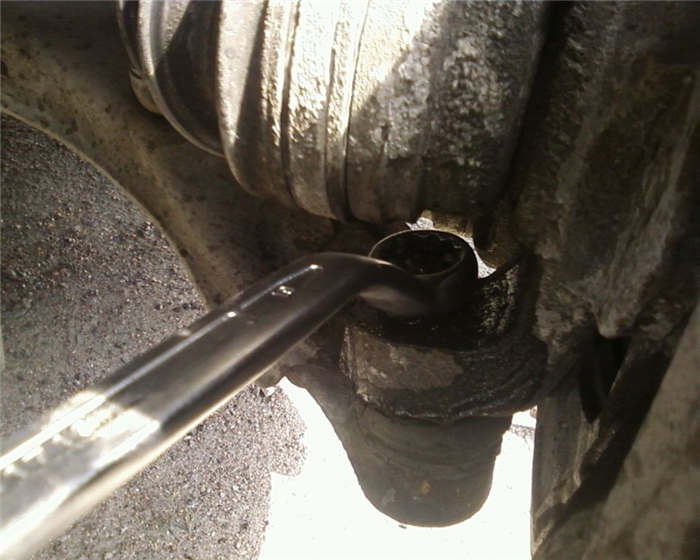

4. Отверните гайку крепления пальца шаровой опоры к рычагу подвески.

Полезный совет:

При наличии люфта на креплениях шаровой опоры, обработайте загрязненные участки аэрозольной смазкой типа WD-40, это облегчит выкрутку креплений шаровой опоры.

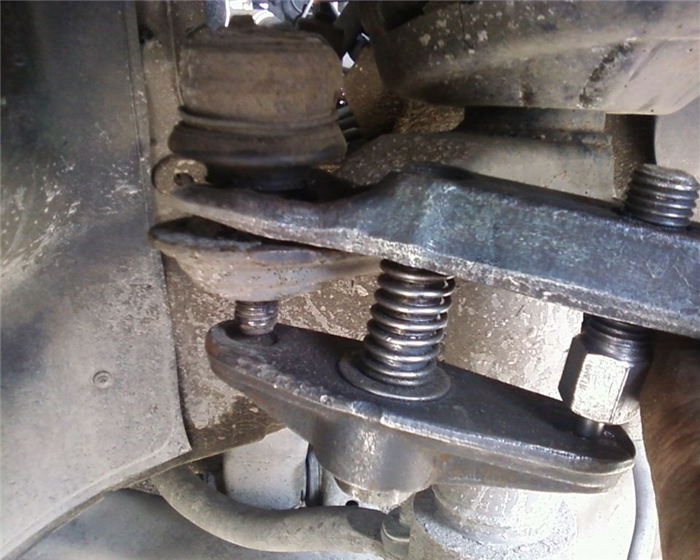

5. Установите съемник шаровых шарниров и выпрессуйте палец из рычага.

6. Если шаровая опора прикреплена к рычагу заклепками (заводская установка), высверлите три заклепки.

Примечание:

Приступите к высверливанию заклепок, начиная с малого сверла и заканчивая сверлом на «12». Если все идет нормально, то после последнего сверла от заклепки снизу ничего не остается. Затем плоскогубцами снимите остатки заклепок с рычага.

Полезный совет:

Высверливать заклепки удобнее на снятом рычаге передней подвески. Как снять рычаг передней подвески Шевроле Ланос, читайте в статье расположенной здесь.

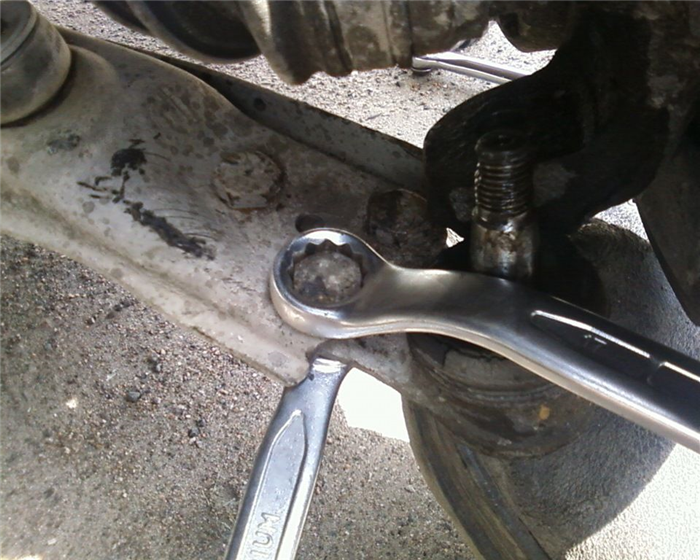

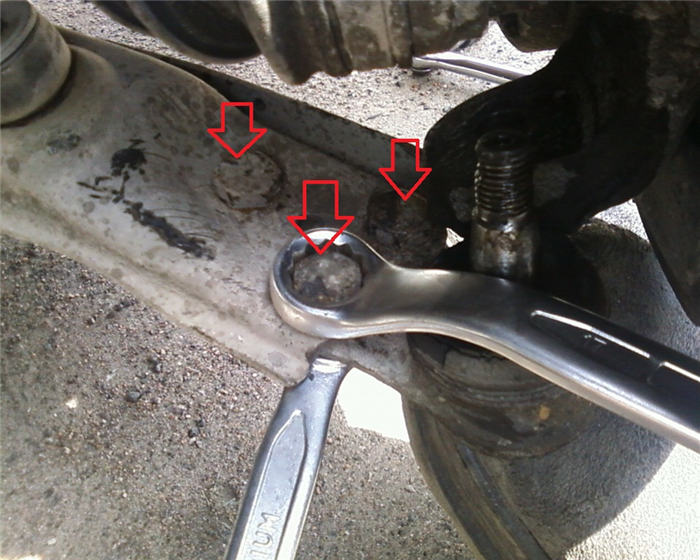

7. Если шаровая опора прикреплена болтами (ее уже меняли), отверните три самоконтрящиеся гайки, удерживая болты от проворачивания вторым ключом.

Примечание:

Самоконтрящиеся гайки не подлежат повторному использованию, замените их новыми.

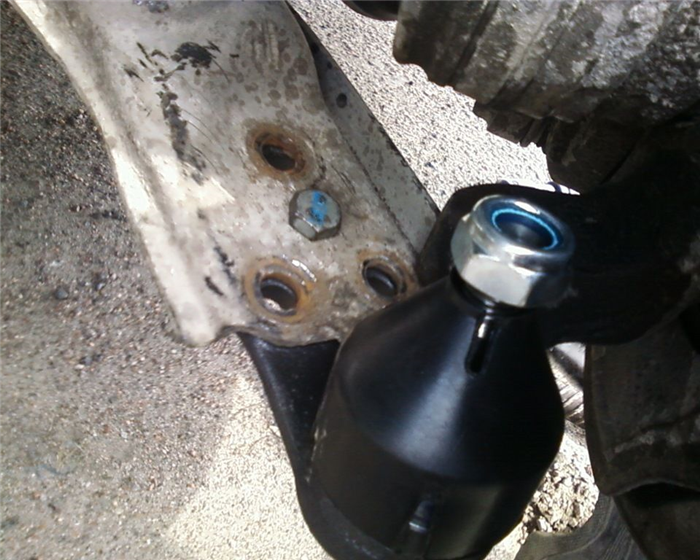

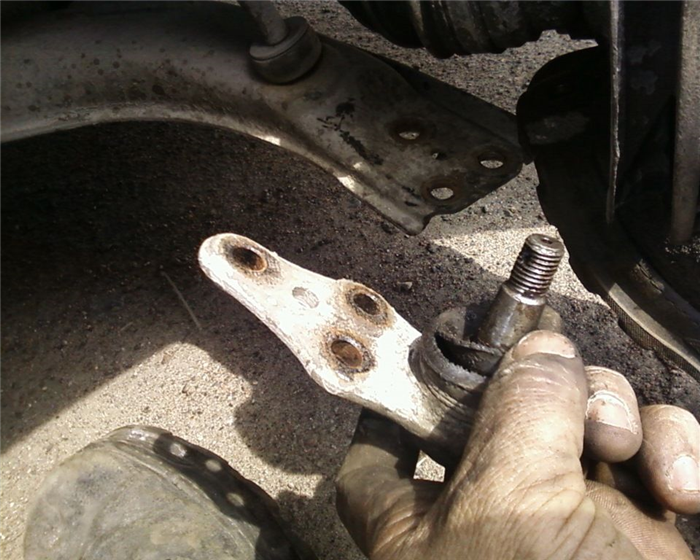

8. Извлеките заклепки (болты) из отверстий шаровой опоры и рычага, затем снимите опору.

9. Установите шаровую опору в порядке, обратном снятию. Опустив автомобиль Шевроле Ланос на землю, несколько раз сильно качните его. Затяните гайку крепления пальца шаровой опоры и болты крепления опоры к рычагу моментом 70 Н·м, установите пружинный фиксатор гайки пальца опоры.

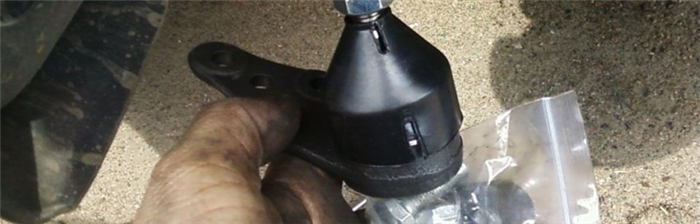

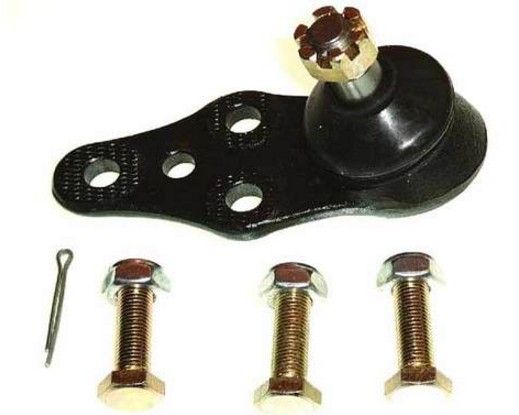

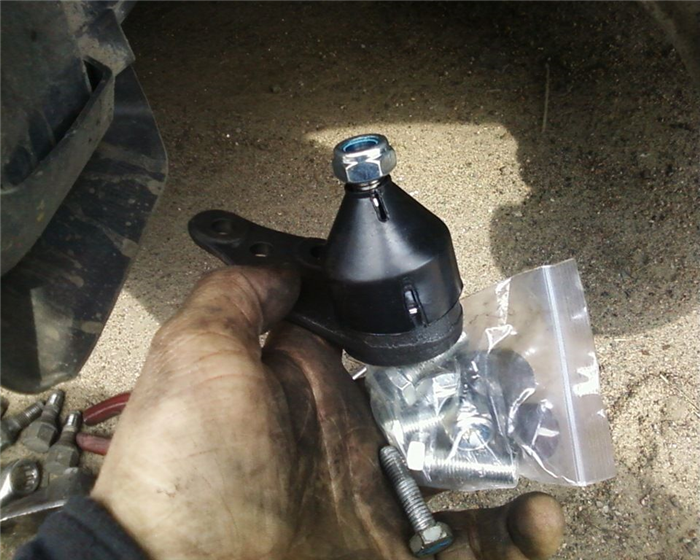

Новая шаровая опора Шевроле Ланос (GM 94788122).

Примечание:

При установке не повредите защитный чехол шаровой опоры.

Полезный совет:

После замены шаровой опоры передней подвески проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, располагающих специальным оборудованием.

В статье не хватает:

  • Фото инструмента
  • Фото делатей и расходников

Замена шаровой опоры на автомобилях Daewoo Lanos, Daewoo Nexia, Chevrolet Lanos, Zaz Chance, Daewoo Sens, Opel Kadett

Опубликовано в:admin | 28 марта, 2017

Шаровую опору на автомобилях Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Zaz Chance (Заз Шанс), Daewoo Sens (Дэу Сенс), Opel Kadett (Опель Кадет) заменить своими руками, не составит труда. Правда не так просто и быстро как на ВАЗ-2109. Но, как говориться — все в наших силах! Зразу хочу спросить – как закреплена шаровая опора на рычаге Вашего авто? Если болтами, то съемник шаровых опор Вам в руки и быстрей за работу! Если же, Вы видите заклепки (фото 1), то я Вас поздравляю! В Вашем случае работа будет намного интересней ))).С предисловием закончили! Теперь поговорим о шаровых опорах, необходимом инструменте и о самом процессе замены…

Производителей шаровых опор для автомобилей Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Zaz Chance (Заз Шанс), Daewoo Sens (Дэу Сенс), Opel Kadett (Опель Кадет) довольно много и что-то конкретно посоветовать трудно. И главное, бесплатной рекламой заниматься не хочется ))). Но если серьезно, то можно остановиться на шаровых опорах фирмы CTR. В комплекте с опорой должны идти три болта с гайками для крепежа к рычагу и гайкой шарового пальца . Это обязательно, тем более, если, шаровая опора у Вас на заклепках.

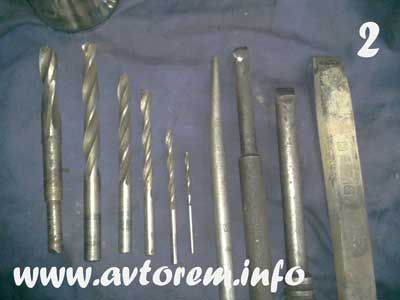

По инструменту – пара ключей на «17», баллонный ключ, накидной и торцовый ключ на «13» и «12», съемник шаровых опор, дрель с набором сверл до «12», заостренный вороток и зубило (может пригодиться, если не сверла на «12»). Смотрим фотографию 2.

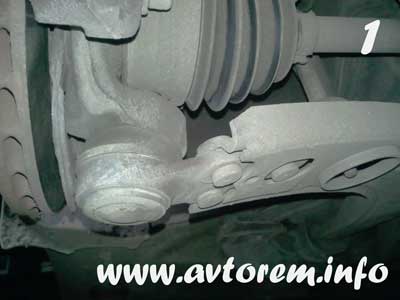

Отсверливать заклепки, конечно же, удобней со снятого рычага, но и на автомобиле это можно сделать. Правда, сделать это можно со смотровой ямы или подъемника. Как? Читаем ниже..

Отсверливаем заклепки и меняем шаровую опору, не снимая рычаг с автомобиля:

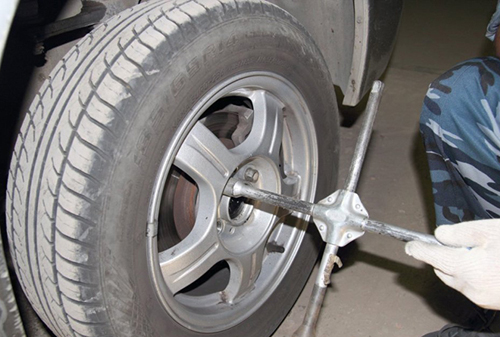

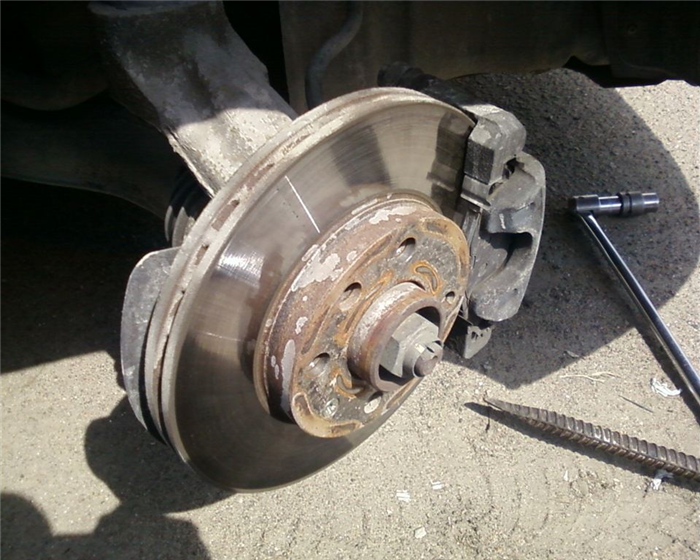

1. Ослабляем колесные болты, поднимаем автомобиль и снимаем колесо.

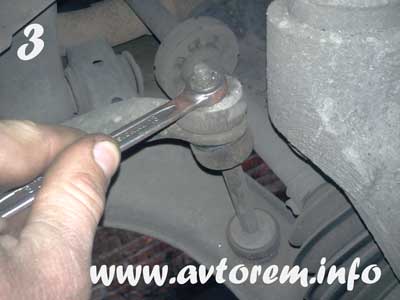

2. Раскручиваем стойку стабилизатора ( фото 3 ).

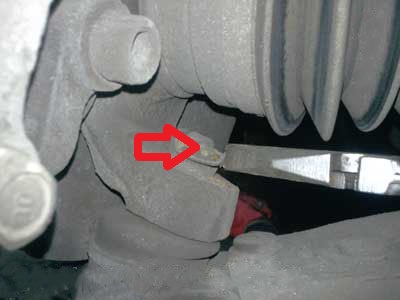

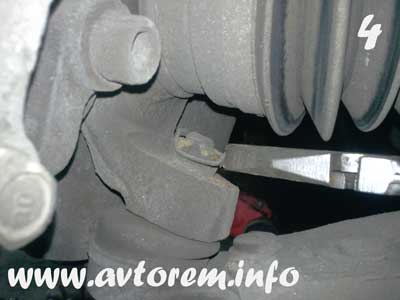

3. Вытаскиваем (если есть, конечно же) пружинный фиксатор (фото 4).

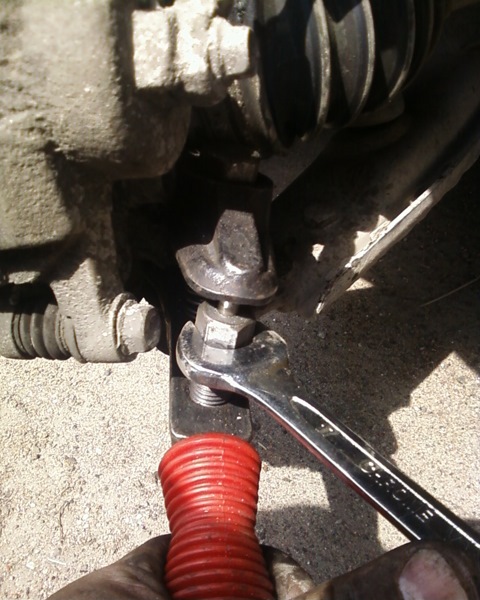

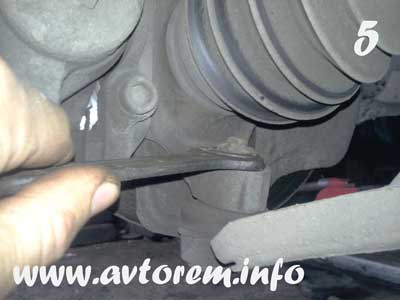

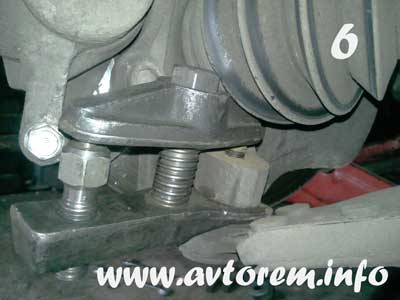

4. Откручиваем гайку (фото 5) и при помощи съемника, распрессовываем палец шаровой опоры (фото 6).

И если у Вас опора прикручена болтами, откручиваем их и устанавливаем новую опору. Ниже можете не читать…

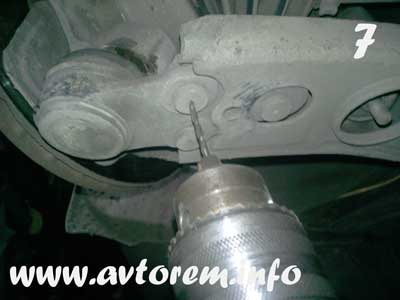

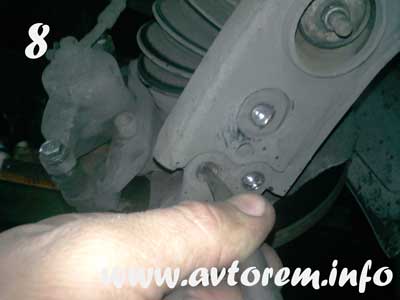

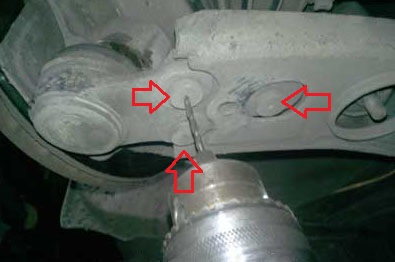

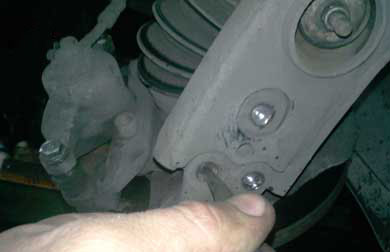

5. После этого приступаем к отсверливанию заклепок, начиная с малого сверла и заканчивая сверлом на «12» (фото 7). Если все идет нормально, то после последнего сверла от заклепки снизу ничего не остается. Остается только взять вороток и выбить остатки (фото 8).

Вот и все, трудная часть проделана! Шаровая опора демонтирована. Остаётся только установить новую опору. И собрать всё в обратной последовательности. После чего можно будет спокойно сказать – Работа по замене шаровой опоры на автомобиле Daewoo Lanos (Дэу Ланос), Daewoo Nexia (Дэу Нексия), Chevrolet Lanos (Шевроле Ланос), Zaz Chance (Заз Шанс), Daewoo Sens (Дэу Сенс), Opel Kadett (Опель Кадет) закончена!

При использование статьи или фотографий активная прямая гиперссылка на сайт www.avtorem.info обязательна!

Понравилась статья? Поделись ею на своей странице!

Читайте также:

Комментарии

Показано комментариев: 2 .
Всего: 2 .

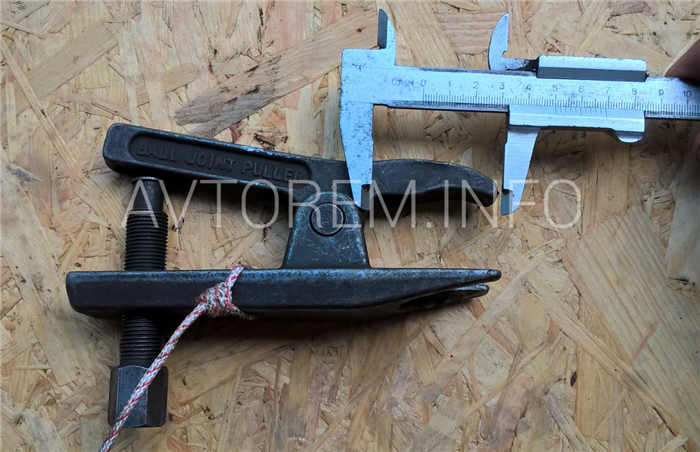

сколько мм захвата съёмник должен быть для шевроле авео, подойдёт ли съемник шаровых опор универсальный 50мм HS-E3320, спасибо

Точно сказать, подойдёт или нет, съемник 50мм HS-E3320 для работы с шаровыми опорами Шевроле Авео, я не могу. Так как этим съёмником не пользовался. Но могу предположить, что должен подойти. Потому что, глубина захвата у него 50 мм. Примерно столько же, как и на моём рабочем съёмнике шаровых и рулевых наконечников (смотрим фото ниже). А им я без проблем справляюсь с шаровыми на Авео.

Обязательно менять обе опоры? Если на одной появился люфт, а вторая в рабочем состоянии.

Если Вы уверены, что шаровая опора с другой стороны в отличном состояние, то менять её нет смысла. Зачем исправную деталь в утиль отправлять?

Замена шаровых опор Дэу Ланос

Замена шаровых опор принадлежит к разряду работ средней сложности . Любой водитель с опытом езды от 2 лет должен уметь менять шаровые .

Нужно отдельно отметить, что изначально на Дэу Ланос используется оригинальная подвеска с необслуживаемыми шаровыми опорами. Оригинальные шаровые опоры зафиксированы на подвеске заклепками.

Трудности со сменой шаровых возникают только при первом ремонте. В ходе него придется прибегнуть к помощи металлорежущего электроинструмента, чтобы срезать/высверлить заклепки.

Процесс замены шаровых опор на Дэу Ланос

  • Заезжаем машиной на смотровую яму. Глушим авто. Подкладываем под задние колеса противооткатные башмаки.
  • Домкратом приподнимаем переднее колесо. Можно начать со стороны водителя. Подкладываем страхующую подставку. Колесо снимается для того, чтобы можно было подлезть к заклепкам с электрической дрелью. При смене же шаровых, которые зафиксированы болтами, снимать колесо не нужно.
  • Залазим в яму и чистим весь крепеж шаровой. Используем WD-40 и металлическую щетку.
  • Перед нами 3 заклепки. В каждой из них накернен (развернут) центр. Если заклепки без центра, то керним центр вручную. Задействуем сверло диаметром 4 или 5 (мм) и высверливаем заклепки не всю их длину.

  • Меняем режущий инструмент на сверло диаметром 10 или 11 (мм). Опять просверливаем заклепки, но не насквозь, а лишь на 10 (мм), чтобы верхние шляпки заклепок имели хороший запас металла. Так их получится легко выбить.

  • Так как сверлом не получится срезать нижние шляпки на заклепках, мы прибегаем к помощи зубила и молотка. Просто срубываем нижние шляпки. Их можно срезать и маленькой пневматической турбинкой либо небльшой электрической болгаркой.

  • Теперь заклепки получится выбить из посадочных мест. Для этого нам понадобится какой-нибудь старый болт с резьбой М10. Его длина должна находиться в пределах 30-40 (мм). Вставляем поочередно болт в высверленные отверстия и просто выбиваем заклепки, одну за другой.

  • Когда весь крепеж шаровой к подвеске снят, можно выпресовать шаровую из посадочного места. Перед этим откручиваем гайку крепления шаровой. Берем в руки съемник. Извлекаем изношенную шаровую опору.

  • Устанавливаем новую шаровую опору сначала в рычаг подвески, фиксируем его гайкой. Если к резьбовому соединению предусмотрен шплинт, то шплинтуем гайку.

  • Стоит обратить внимание, что у шаровой есть центровочное отверстие. Когда шаровая устанавливается в подвеску, центровочное отверстие шаровой опоры должно совпадать с центровочным отверстием на подвеске.

  • Теперь можно зафиксировать шаровую крепежными болтами. Многие мастера предварительно смазывают крепеж солидолом, что позволяет существенно облегчить процесс будущего техобслуживания шаровой.

  • Повторяем все вышеописанные операции на противоположной стороне.
  • После смены шаровых опор Дэу Ланос крайне желательно посетить СТО и пройти процедуру развал-схождение. Но перед этой процедурой нелишним будет заменить ступичные подшипники и рулевые наконечники.

Что мы использовали при замене шаровых опор Дэу Ланос?

У мастера должны быть под рукой:

  1. Набор рожковых и накидных ключей
  2. Съемник для шаровой
  3. Домкрат
  4. Зубило и молоток
  5. Керн
  6. Щетка с металлическим ворсом
  7. Электродрель с набором сверл по металлу
  8. Солидол (для смазки нового крепежа)
  9. WD-40(для обработки старых болтов, гаек)

Касательно выбора шаровых опор, если водителю часто приходится колесить по битым дорогам, то лучше всего выбрать хорошие дорогие шаровые. Если же дороги в районе нормальные, то вполне можно и подэкономить, купив что-то из среднего стоимостного диапазона.

Дополнительная информация

Шаровые опоры являются одним из самых слабых мест подвески передних колес Daewoo Lanos. Езда по дрогам низкого качества очень быстро приводит их в негодность.

Изношенные шаровые опоры дают о себе знать следующим образом:

  • Скрипы и глухие металлические удары при наезде на ямы
  • При повороте руля необходимо прилаживать высокие усилия
  • На шаровой порвалась защитная рубашка, начала вытекать смазка

Стоит обратить внимание, что шаровые опоры меняются сразу парой, то есть на обоих колесах.

Также, нужно отдельно отметить, что параллельно с шаровыми часто выходят из строя: рулевые наконечники и ступичные подшипники. Все эти детали находятся рядом и так или иначе взаимосвязаны между собой. Водители с опытом специально поджидают момент, когда появится необходимое количество времени, чтобы провести замену полностью всех вышеперечисленных деталей (шаровых, рулевых наконечников и ступичных подшипников). Только в этом случае гарантируется возвращение прежней мягкости и комфорта езды.

Замена шаровой опоры Daewoo Lanos

Тяжелые условия эксплуатации на дорогах СНГ заставляют водителей все чаще и чаще менять шаровые опоры. Сделать это можно на этом автомобиле достаточно просто своими руками если придерживаться инструкции.

Инструкция по замене

Стоит понимать, что на Daewoo Lanos шаровые опоры не живут более 2 лет или 40000 км пробега. Изначально от завода-изготовителя шаровые опоры к рычагу крепились заклепками. Если проводится первая замена, то необходимо также докупить болты крепления, если замена не первая, то просто меняем шаровую.Приступаем к процессу замены:

  1. Снимаем переднее колесо автомобиля.
  2. При помощи ВД-40 необходимо брызгать самую шаровую, а также если это первая замена и заклепки.
  3. В случае замены первый раз шаровой опоры необходимо при помощи болгарки срезать крепления.
  4. Откручиваем крепления шаровой опоры к поворотному кулаку.
  5. Сняв заклёпки можно вытянуть шаровую с рычага. Если замена проводится не первый раз, то необходимо открутить болты крепление и вынуть шаровую.
  6. Устанавливаем новую шаровую в рычаг и закручиваем болты с гайками.
  7. Запрессовуем палец шаровой опоры в поворотный кулак и закручиваем гайку крепления.
  8. Обратную сборку проводим в обратном порядке.

После проведения операции необходимо провести в обязательном порядке развал-схождение.

Выбор шаровой

Оригинальный каталожный номер шаровой опоры на Daewoo Lanos — 94788122 . Стоимость данного изделия 1000 рублей. Стоит понимать, что имеется также ряд аналогов шаровой опоры, которые можно применять на автомобиль.

Вывод

Заменить шаровую опору на Daewoo Lanos можно достаточно просто своими руками. Для этого не потребуется никакого специнструмента или оборудования. Но всё же если автомобилисту показался данный процесс достаточно сложным, то рекомендуется с данным вопросом обратиться к специалистам в автосервис.
