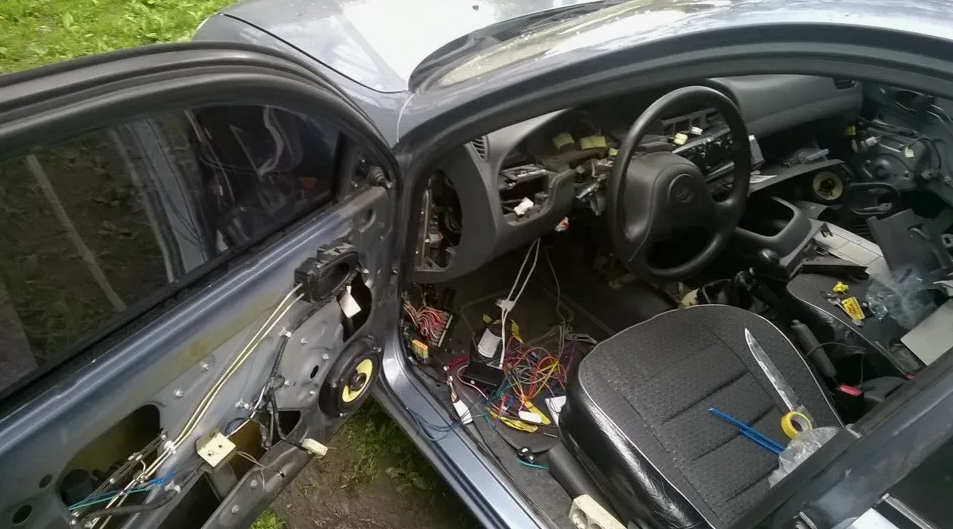

Как установить сигнализацию на Daewoo Lanos своими руками: полное руководство

Daewoo Lanos — один из самых массовых автомобилей на постсоветском пространстве. Простой, ремонтопригодный, с доступными запчастями. Но вот с электрооборудованием у многих владельцев возникают вопросы, особенно когда дело доходит до установки автосигнализации. В этой статье разберём всё по косточкам: как правильно подключить сигнализацию на Ланос, какие провода за что отвечают, как обойти штатный иммобилайзер и настроить автозапуск.

Особенности электрооборудования Daewoo Lanos

Прежде чем лезть в проводку, нужно понимать, с чем имеем дело. Daewoo Lanos выпускался с 1997 по 2020 год в разных кузовах: седан, хэтчбек и универсал. Электрическая схема у всех версий практически одинаковая, но есть нюансы в зависимости от года выпуска и комплектации.

Ключевые особенности Lanos для установки сигнализации:

• Зажигание: 12V на замке зажигания — стандартные провода: красный (постоянный +12V), жёлтый (зажигание), белый (ACC).
• Центральный замок: Управляется отрицательным импульсом (массой). Провода управления ЦЗ находятся в блоке предохранителей слева от руля.
• Поворотники: Положительное управление — плюс появляется на проводах при включении. Это важно для подключения сигнализации к «аварийке».
• Концевики дверей: Минусовые — при открытии двери замыкаются на массу.
• Штатный иммобилайзер: На большинстве версий присутствует с 2003 года. Может мешать автозапуску.
• Печка и вентилятор: При автозапуске зимой нужно учитывать, что Lanos греется медленно — стоит продумать управление печкой.

Как выбрать сигнализацию для Ланоса

Рынок автосигнализаций огромен. Для Lanos не обязательно брать топовые модели за 30–40 тысяч рублей. Автомобиль недорогой, и задачи у сигнализации соответствующие: охрана, удобство и автозапуск.

На что обратить внимание при выборе:

• Автозапуск: Обязательно с возможностью обхода иммобилайзера. Lanos часто требует установки дополнительного обходчика.
• Дальность брелока: Ланос паркуют близко к дому, но на стоянках дальность имеет значение. Обратная связь — строго обязательно.
• CAN-шина: На старых Lanos (до 2010 года) её нет, только аналоговые цепи. На новых версиях (ZAZ Vida, Chance) CAN присутствует — нужна сигнализация с поддержкой.
• Датчик удара: Штатный двухуровневый датчик (предупреждение + тревога) — минимум для адекватной охраны.

Популярные модели для Lanos: Pandora DX-50, StarLine A93, Scher-Khan Magicar 10. Все они адекватно работают на этой машине при правильном подключении.

Схема подключения — пошаговая инструкция

Подключение сигнализации на Lanos состоит из нескольких этапов. Работаем аккуратно: короткое замыкание может вывести из строя блок управления (ECU) — он стоит денег.

Инструменты: мультиметр, изолента, термоусадка, набор отвёрток, бокорезы, провода сечением 0.75–1.5 мм².

Этап 1: найти провода питания

Замок зажигания. Возьмите мультиметр и прозвоните провода на замке:

• Красный (постоянный +12V) — всегда «звонится» на массу с напряжением 12V
• Жёлтый (+12V при включении зажигания)
• Белый (+12V в положении ACC)
• Стартер — зелёный или синий с красной полосой

Красный провод сигнализации — на постоянный +12V (красный на замке). Чёрный — на массу (чистый металл кузова, без краски).

Этап 2: подключить центральный замок

На Lanos ЦЗ управляется минусом. Провода управления находятся в чёрной колодке в блоке предохранителей слева от руля (под крышкой):

• Сине-чёрный — закрытие (имитация нажатия на массу)
• Чёрный — питание привода
• Сине-красный — открытие (имитация нажатия на массу)

Подключаем выходы сигнализации на открытие/закрытие ЦЗ — на этих проводах. Сигнализация должна быть настроена на «отрицательный импульс».

Этап 3: поворотники и габариты

Поворотники — правый и левый передние: зелёный и жёлтый с полосами в передней оптике. В салоне удобнее подключаться к фишке подрулевого переключателя или в блоке предохранителей. Сигнализация подаёт на них +12V (режим «положительный»).

Этап 4: концевики дверей и капота

Концевики дверей замыкаются на массу. На сигнализации это «отрицательный вход» для дверей. Провод концевика водительской двери — жёлто-синий или чёрно-жёлтый (в зависимости от года). Концевик капота — ставим дополнительный магнитный геркон на массу.

Подключение автозапуска на Lanos

Это самый сложный этап. Проблема в том, что многие сигнализации для автозапуска требуют обхода иммобилайзера. На Lanos с 2003 года в ключе зажигания встроен чип иммобилайзера.

Есть три решения:

1. Штатный обходчик: Катушка на замок зажигания + второй ключ с чипом внутри салона. Надёжно, но приходится оставлять ключ в машине.
2. Бесключевой обходчик: Модуль BP-05 или аналогичный. Программируется на обход иммобилайзера без ключа. Дороже, но безопаснее.
3. Чип-тюнинг ECU: Прошивка блока управления с отключением иммобилайзера. Радикально, но эффективно — автозапуск работает без внешних обходчиков.

Подключение обходчика: Катушка (антенна) обходчика крепится на замок зажигания поверх штатной антенны иммо. Питание — +12V и масса. Управляющий провод — от сигнализации на автозапуск. Момент обхода: за 0.5–1 секунду до включения стартера.

Типичные ошибки и их решение

Даже опытные установщики иногда спотыкаются на Lanos. Вот самые частые проблемы:

• Не закрываются двери с брелока — Неправильная полярность ЦЗ. Решение: переключите в меню сигнализации режим с положительного на отрицательный импульс.
• Автозапуск не срабатывает — Не обойдён иммобилайзер. Решение: проверьте работу обходчика, замените батарейку в ключе.
• Сигнализация срабатывает сама — Плохой контакт концевиков или перекос датчика удара. Решение: отрегулируйте датчик, проверьте герметичность концевиков.
• Не работают поворотники при постановке — Не та полярность выходов. Решение: настройте выходы на положительное управление (+12V).
• Двигатель запускается и сразу глохнет — Не совпал обход иммо или нет сигнала тахометра. Решение: проверьте калибровку по напряжению (в Lanos можно настраивать автозапуск по напряжению бортовой сети).

Важный момент: На Lanos с автоматической коробкой передач обязательно подключать концевик селектора АКПП (парковка). Без него автозапуск не сработает!

Заключение

Установка сигнализации на Daewoo Lanos — задача средней сложности. С базовыми навыками работы с электрикой и мультиметром можно справиться за 3–5 часов. Главное — не торопиться, внимательно прозванивать каждую цепь и не экономить на изоляции.

Если вы не уверены в своих силах — доверьте установку профессионалам. Неправильное подключение может привести к пожару или выходу из строя блока управления двигателем.

Краткие рекомендации:

• Для Lanos до 2003 года — любая сигнализация без обходчика иммо
• Для Lanos после 2003 года — сигнализация + обходчик (ключевой или бесключевой)
• Автозапуск — только с корректным концевиком АКПП (если автомат) или нейтрали на механике
• Все соединения пропаивать и термоусаживать — скрутки на вибрации быстро отваливаются

Видео по установке сигнализации на Lanos

Для наглядности посмотрите подробные видеоинструкции по подключению сигнализации на Daewoo Lanos:

Видео: Установка сигнализации FORT KX 400 на Lanos (10 мин)

Видео: Установка сигнализации Convoy XS-5 v2 на Daewoo Lanos 2007 (19 мин)
