Ланос дпдз признаки неисправности

Содержание

Симптомы неисправности датчика дроссельной заслонки и его проверка

Работой двигателя современного авто полностью управляет электроника. Контроллер собирает показания нескольких датчиков, готовит смесь топлива с воздухом и подает в цилиндры в нужном количестве. Поломка любого из этих измерителей влечет проблемы с мотором: сбои, повышенный расход горючего и потерю мощности. В данной публикации предлагается рассмотреть признаки неисправности датчика положения дроссельной заслонки (сокращенно – ДПДЗ), поскольку он чаще остальных выходит из строя, заставляя автолюбителей нервничать и искать неполадки в силовом агрегате.

Расположение и принцип действия измерителя

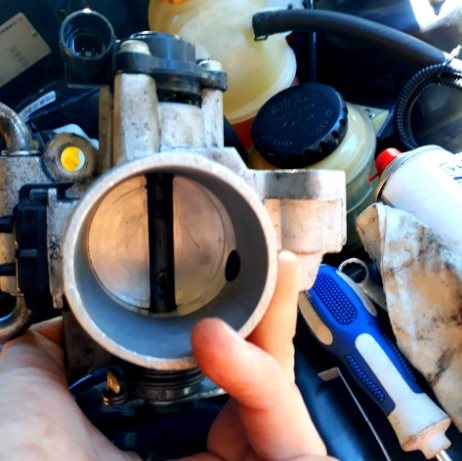

Датчик устанавливается на блоке дроссельной заслонки и механически соединяется с ее осью. Благодаря этому прибор способен решать 3 задачи:

  • сообщать контроллеру, на какой угол открыт дроссель в данный момент;
  • сигнализировать о полном закрытии подачи воздуха (водитель отпустил педаль акселератора);
  • отслеживать скорость открытия заслонки.

На основании этой информации электронный блок управления силовым агрегатом (ЭБУ) принимает решение об увеличении или уменьшении топливоподачи и впрыске горючего для интенсивного разгона при резком нажатии на педаль газа.

Справка. На автомобили ставятся ДПДЗ двух типов: резистивные и бесконтактные. Первые дешевле и потому встречаются на всех бюджетных машинах. Вторые надежнее и дороже, устанавливаются на авто средней и высокой ценовой категории.

Алгоритм работы резистивного датчика следующий:

  1. На холостом ходу заслонка закрыта и воздух идет в мотор по отдельному каналу. Напряжение на выходе прибора не превышает 0,5 вольт, контроллер подает горючее для поддержания холостых оборотов двигателя.
  2. Когда водитель нажимает педаль газа, ползунок датчика перемещается по пленке с резистивным напылением. Сопротивление электрической цепи, куда последовательно включен прибор, уменьшается.
  3. ЭБУ «видит» рост напряжения в цепи измерителя, делает расчет, готовит топливовоздушную смесь в требуемом количестве и подает ее в цилиндры. Максимальный вольтаж при полностью открытом дросселе составляет около 4,5 В.
  4. Когда шофер резко давит педаль акселератора, контроллер отмечает аналогичный скачок напряжения и выдает порцию обогащенной смеси для динамичного разгона.

Примечание. Значения рабочего напряжения указаны для распространенного российского авто – ВАЗ 2110.

Бесконтактный датчик положения дросселя функционирует идентично. Разница заключается в способе воздействия на электрическую цепь. Резистивный прибор меняет сопротивление при помощи ползунка, движущегося по пленке, а бесконтактный – за счет магнитно-резистивного эффекта. Благодаря такому принципу действия ДПДЗ служит значительно дольше и не создает проблем хозяину машины.

Симптоматика неисправности датчика

В главном блоке управления заложена программа: если один из важных измерителей прекращает работу, топливовоздушная смесь готовится и подается по усредненным показателям, а на приборной панели включается предупреждающее табло Check Engine. Аварийный режим работы с повышенным расходом горючего служит явным признаком поломки какого-либо датчика.

Коварство ДПДЗ заключается в том, что он не ломается в привычном понимании. Когда резистивная пленка начинает истираться, сопротивление устройства меняется непредсказуемо. Контроллер то «видит» в цепи работоспособный датчик, то отмечает некорректные скачки напряжения и пытается перейти в аварийный режим. Отсюда определяется главный признак неисправности дроссельной заслонки – периодически мигающее табло Check Engine.

Неполадка сопровождается изменением поведения двигателя, а точнее:

  • «трясучка» и самопроизвольные остановки мотора, работающего на холостом ходу;
  • разгонная динамика отсутствует, после нажатия педали газа наблюдаются рывки и провалы;
  • повышенные холостые обороты силового агрегата (1500–2500 об/мин);
  • машина «не тянет» вследствие потери мощности;
  • рывки ощущаются и в процессе езды;
  • расход горючего повышается на 10–25%.

Перечисленные признаки могут быть вызваны добрым десятком причин, начиная от неисправностей системы зажигания и заканчивая износом деталей двигателя. Вот почему важно отсеять неполадки, лежащие на поверхности, в том числе некорректную работу датчика положения дросселя.

Как проверить ДПДЗ?

Чтобы подтвердить или опровергнуть симптомы неисправности измерителя, потребуется мультиметр либо другой прибор с функцией вольтметра. В комплекте должны быть заостренные щупы, иначе придется зачищать провода, подключенные датчику. Снимать изоляцию с проводников крайне нежелательно, так что при отсутствии острых контактов сделайте их самостоятельно – в будущем пригодятся.

Диагностика датчика производится путем замера напряжения между выходным проводом и массой машины. Алгоритм выполнения операции следующий:

  1. При отключенном зажигании снимите разъем ДПДЗ и по схеме определите, какая из трех жил является выходной. В автомобилях ВАЗ нужный проводник подсоединен к верхнему контакту колодки.
  2. Поставьте разъем на место и снаружи проколите найденный провод заостренным щупом. Второй зажим присоедините к «минусовой» клемме аккумуляторной батареи.
  3. Выставьте мультиметр на измерение вольтажа и включите зажигание. Зафиксируйте показания.
  4. Откройте дроссель до упора и снимите второй показатель напряжения.
  5. Плавно поворачивайте заслонку, наблюдая за ростом вольтажа. Значения должны меняться постепенно, без скачков и падений до нуля.

Совет. Если схемы нет в наличии, отыщите требуемый провод методом исключения. Первый контакт – это питание измерителя, второй – «минус», третий – выход импульса. При включенном зажигании несложно отыскать жилу с постоянным напряжением питания 5 вольт (для ВАЗ) и «массу».

Теперь проанализируйте данные. Напряжение при закрытом дросселе не должно превышать 0,5–0,7 В (зависит от марки машины). Когда возникает превышение указанного порога, контроллер «видит» приоткрытую заслонку, подает больше топлива и обороты растут, хотя по факту дроссель закрыт. Сопоставьте вывод с симптомами неисправности.

Отклонения при полностью открытой воздушной заслонке и резкие скачки вольтажа дают идентичный эффект. ЭБУ не понимает, что датчик банально врет, и снабжает мотор горючим в соответствии с его показаниями. Отсюда возникают все неприятные моменты – нестабильность, провалы, рывки. Когда контакт на ползунке пропадает окончательно, контроллер переходит в аварийный режим, включается табло и увеличивается расход бензина.

Итак, признаком поломки является отклонение от верхнего и нижнего порога напряжения и неадекватные скачки при плавном открытии дросселя. Чтобы убедиться в неисправности окончательно, можете отсоединить разъем датчика и проверить его сопротивление в разных положениях дроссельной заслонки.

Заменить нерабочий прибор довольно просто. Выполните такие действия:

  1. Снимите «минусовую» клемму аккумуляторной батареи.
  2. Отключите разъем ДПДЗ.
  3. Открутите датчик и поставьте на его место новый.
  4. Подключите провода в обратном порядке.

Для крепления измерителя обычно используется 1–2 винта либо пластмассовые защелки. После установки заведите мотор и убедитесь в том, что проблема решена.

Неисправности датчика дроссельной заслонки

Неисправности датчика дроссельной заслонки приводят к нестабильной работе двигателя автомобиля. Что ДПДЗ работает не корректно можно понять по таким признакам: нестабильные холостые, снижение динамики авто, повышенный расход топлива и другие подобные неприятности. Основной признак тому, что датчик положения дроссельной заслонки неисправен, являются скачущие обороты. А главной тому причиной — износ контактных дорожек датчика заслонки дросселя. Однако есть и ряд других.

Читать еще:  Ланос сколько тормозной жидкости

Проверка датчика положения дроссельной заслонки достаточно проста, и под силу даже начинающему автолюбителю. Для этого нужен лишь электронный мультиметр, способный измерять постоянное напряжение. При выходе датчика из строя ремонт его, чаще всего, невозможен, и это устройство просто меняют на новое.

Признаки неисправности датчика положения дроссельной заслонки

Перед тем как перейти к описанию симптомов поломки ДПДЗ, имеет смысл вкратце остановиться на вопросе, на что влияет датчик положения дроссельной заслонки. Необходимо понимать, что основная функция указанного датчика состоит в определении угла, на который повернута заслонка. От этого зависит угол опережения зажигания, расход топлива, мощность двигателя, динамические характеристики машины. Информация от датчика попадает в электронный блок управления двигателем, и на ее основании компьютер посылает команды о количестве подаваемого топлива, угле опережения зажигания, что способствует образованию оптимальной топливовоздушной смеси.

Соответственно, неисправности датчика положения дроссельной заслонки выражаются в следующих внешних признаках:

  • Нестабильные, «плавающие», обороты холостого хода.
  • Двигатель глохнет во время переключения передач, либо после перехода с какой-либо передачи на нейтральную скорость.
  • Мотор может произвольно заглохнуть при работе на холостом ходу.
  • Во время езды имеются «провалы» и рывки, в частности, при разгоне.
  • Ощутимо снижается мощность двигателя, падают динамические характеристики автомобиля. Что очень заметно на показателях динамики разгона, проблемах при езде на машине в гору, и/или при ее значительной загрузке или буксировке прицепа.
  • На приборной панели активируется (загорается) сигнальная лампа Check Engine. При сканировании ошибок из памяти ЭБУ диагностический прибор показывает ошибку р0120 или другую, связанную с датчиком положения дроссельной заслонки и ее неисправностью.
  • В некоторых случаях отмечается повышенный расход топлива автомобилем.

Здесь же стоит отметить, что перечисленные выше признаки могут указывать и на проблемы с другими узлами двигателя, в частности, на неисправность дроссельной заслонки. Однако в процессе выполнения диагностики имеет смысл также проверить и датчик ДПДЗ.

Причины неисправности ДПДЗ

Существуют два типа датчиков положения дроссельной заслонки — контактный (пленочно-резистивный) и бесконтактный (магниторезистивный). Чаще всего из строя выходят именно контактные датчики. Их работа основана на движении специального ползунка по резистивным дорожкам. Со временем они изнашиваются, из-за чего датчик начинает выдавать некорректную информацию на ЭБУ. Итак, причинами поломки пленочно-резистивного датчика может быть:

  • Потеря контакта на ползунке. Это может быть вызвано как просто его физическим износом, так и обломом наконечника. Может попросту износиться резистивный слой, из-за чего также пропадает электрический контакт.
  • Не повышается линейное напряжение на выходе датчика. Такая ситуация может быть вызвана тем, что напыление основы стерлось практически до основания в том месте, где начинается движение ползунка.
  • Износ шестерен привода ползунка.
  • Обрыв проводов датчика. Это могут быть как питающие, так и сигнальные провода.
  • Возникновение короткого замыкания в электрической и/или сигнальной цепи датчика положения дроссельной заслонки.

Что касается магниторезистивных датчиков, то у них нет напыления из резистивных дорожек, поэтому его поломки сводятся, в основном, к обрыву проводов или возникновению в их цепи короткого замыкания. А методы проверки у одного и другого типа датчиков аналогичные.

В любом случае ремонт вышедшего из строя датчика вряд ли возможен, поэтому после выполнения диагностики необходимо попросту заменить его на новый. При этом желательно использовать бесконтактный датчик положения дроссельной заслонки, поскольку такой агрегат имеет гораздо более длительный срок службы, хоть и стоит дороже.

Как определить неисправность датчика дроссельной заслонки

Проверка ДПДЗ сама по себе несложная, и все что понадобится, это электронный мультиметр, способный измерять постоянное напряжение. Итак, чтобы проверить неисправность ДПДЗ, необходимо действовать по приведенному далее алгоритму:

  • Включите зажигание автомобиля.
  • Отсоедините фишку от контактов датчика и с помощью мультиметра удостоверьтесь, что на датчик подходит питание. Если питание есть — продолжайте проверку. В противном случае необходимо «прозвонить» питающие провода с тем, чтобы найти место обрыва либо другую причину, почему не подходит напряжение на датчик.
  • Минусовый щуп мультиметра установить на «массу», а плюсовой — на выходной контакт датчика, с которого информация идет на электронный блок управления.
  • При закрытой заслонке (соответствует полностью отжатой педали акселератора) напряжение на выходном контакте датчика не должно превышать значения 0,7 Вольта. Если полностью открыть заслонку (полностью выжать педаль акселератора), то соответствующее значение должно быть не менее 4 Вольт.
  • Далее нужно вручную открывать заслонку (вращать сектор) и параллельно следить за показаниями мультиметра. Они должны плавно повышаться. Если соответствующее значение поднимется скачкообразно, то это говорит о том, что в резистивных дорожках имеются потертые места, и такой датчик нужно заменить на новый.

Владельцы отечественных ВАЗов зачастую сталкиваются с проблемой неисправности ДПДЗ по причине низкого качества проводов (в частности, их изоляции), которыми штатно комплектуются эти машины с завода. Поэтому рекомендуется их заменить на более качественные, например, производства ЗАО «ПЭС/СКК».

Ну и, конечно же, необходимо выполнить проверку с помощью диагностического прибора, наподобие ELM327 или его аналога. Сканер точно укажет номер ошибки, а также определит, есть ли еще проблемы у автомобиля, возможно в других системах. Самая распространенная ошибка, связанная с датчиком положения дроссельной заслонки имеет код р0120 и расшифровывается как «Неисправность цепи датчика/выключателя «A» положения дроссельной заслонки/педали». Другая возможная ошибка р2135 имеет название «Несовпадение показаний датчиков №1 и №2 положения дроссельной заслонки». После замены датчика на новый нужно обязательно стереть информацию об ошибке из памяти ЭБУ программно, либо просто на несколько секунд снять с аккумуляторной батареи минусовую клемму. Однако воспользоваться программой предпочтительнее.

Заключение

Неисправность датчика положения дроссельной заслонки — поломка не критическая, однако ее нужно диагностировать и исправить как можно быстрее. В противном случае двигатель будет работать при значительных нагрузках, что приведет к сокращению его общего ресурса. Чаще всего ДПДЗ выходит из строя просто из-за банального износа и восстановлению не подлежит. Поэтому его нужно просто заменить на новый.

Признаки неисправности датчика положения дроссельной заслонки

Все современные автомобили имеют в своей конструкции множество электротехнических и электронных устройств. С их помощью осуществляется контроль и автоматическая настройка параметров функционирования различных узлов, агрегатов и систем. Они могут быть очень сложными и дорогими, как, к примеру, электронный блок управления двигателем (ЭБУ), так и совсем простенькими. Примечательно, что многие «мелочи», стоимость которых совсем невелика, играют на практике весьма важную практическую роль. К примеру, если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то если оставить их без внимания, скорый и весьма дорогостоящий ремонт силового агрегата практически обеспечен.

За что отвечает датчик положения дроссельной заслонки

Такая деталь, как датчик положения дроссельной заслонки (ДПДЗ) предназначена для того, чтобы передавать в электронный блок управления двигателем информацию о том, в каком именно состоянии в данный конкретный момент времени находится пропускной клапан. По сути дела, он представляет собой комбинацию постоянного и переменного резистора, а его максимальное суммарное сопротивление равняется приблизительно 8 Ом. ДПДЗ имеет в своей конструкции три контакта, причем на два из них подается напряжение (обычно его величина составляет около 5 В), а третий является сигнальным и связан с соответствующим контроллером.

Читать еще:  Задние колеса не тормозят ланос

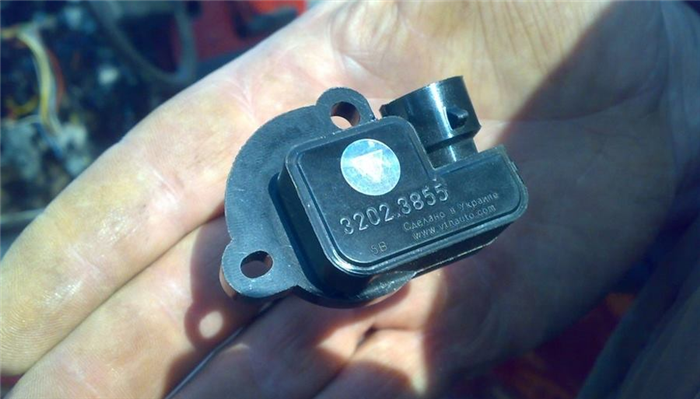

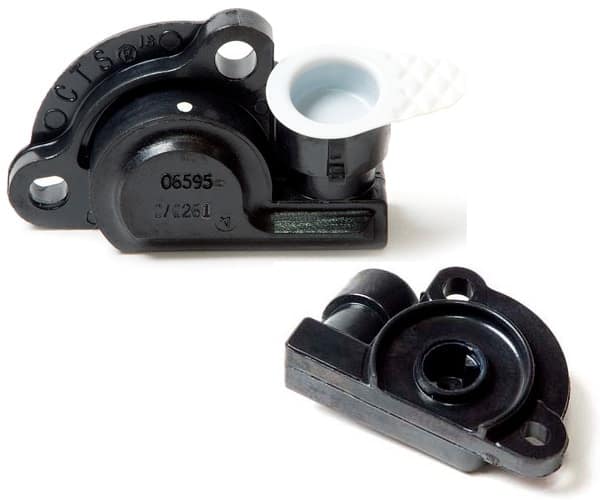

Датчик положения дроссельной заслонки производства GM

Датчик положения дроссельной заслонки устанавливается на ее корпусе и реагирует на вращение оси, когда она или открывается, или закрывается. Соответственно, меняется и его сопротивление: если заслонка полностью открыта, то напряжение на сигнальном контакте составляет как минимум 4 B, а если полностью закрыта — то максимум 0,7 В. За всеми изменениями напряжения следит контроллер, в результате чего регулируется количество топлива, поступающего для формирования воздушно-топливной смеси.

Если ДПДЗ работает некорректно, то оно будет или меньше, или больше необходимого, что может привести (и зачастую действительно приводит) к различным нарушениям в работе силового агрегата, а порой даже к его выходу из строя. Следует также сказать, что неисправность датчика положения дроссельной заслонки довольно часто является причиной возникновения проблем с коробкой переключения передач. Ремонт и двигателя, и КПП — это весьма затратное мероприятие, так что если обнаруживаются признаки неисправности датчика положения дроссельной заслонки, то ее нужно обязательно проверить.

Симптомы неисправности датчика положения дроссельной заслонки

Датчик положения дроссельной заслонки в топливной системе играет «сглаживающую» роль, и поэтому если он исправен, то автомобиль едет без рывков, плавно, при нажатии на педаль газа демонстрирует «отзывчивость». Если же ДПДЗ неисправен, то это можно определить по следующим признакам:

  • Двигатель начинает плохо заводиться;
  • Существенно возрастает расход топлива;
  • Автомобиль едет «рывками»;
  • Серьезно возрастает количество оборотов двигателя на холостом ходу;
  • Когда автомобиль ускоряется, то это происходит с некоторой задержкой;
  • Из впускного коллектора раздаются «хлопающие» звуки;
  • Двигатель глохнет на холостом ходу;
  • Лампочка Check Ingine или горит постоянно, или загорается периодически.

Если проявляется хоть один из перечисленных выше признаков, то вполне вероятно, что ДПДЗ неисправен. Как показывает практика, в большинстве случаев поломка этой детали связана с ее естественным износом. Дело в том, что переменный резистор, имеющийся в конструкции датчика положения дроссельной заслонки, имеет напыленный слой основы, который металлический контакт, перемещающийся по нему, со временем истирает. Соответственно, ДПДЗ начинает выдавать неправильные данные.

Опытные специалисты утверждают, что самый верный признак того, что датчик положения дроссельной заслонки неисправен — это «плавание» оборотов силового агрегата в режиме холостого хода. Если такие симптомы обнаруживаются, то необходимо обратиться на станцию технического обслуживания, или же произвести диагностику самостоятельно.

Читайте также: Когда и как менять ремень ГРМ на автомобиле.

Видео о признаках неисправности ДПДЗ

Датчик положения дроссельной заслонки на Ланос — назначение, принцип работы, замена

  • Двигатель

» Датчик положения дроссельной заслонки на Ланос — назначение, принцип работы, замена

Еще одним немаловажным элементом в конструкции инжекторных автомобилей является датчик положения дроссельной заслонки, относящийся к группе мощностных устройств. Главной целью этой детали является точное дозирование топливной смеси в камеру сгорания. От исправной работы элемента зависит расход топлива. Если датчик положения дроссельной заслонки на Ланосе начинает давать сбои, то это приводит к повышению расхода топлива и ряду некоторых сбоев в работе мотора, о которых узнаем в материале.

Что такое ДПДЗ

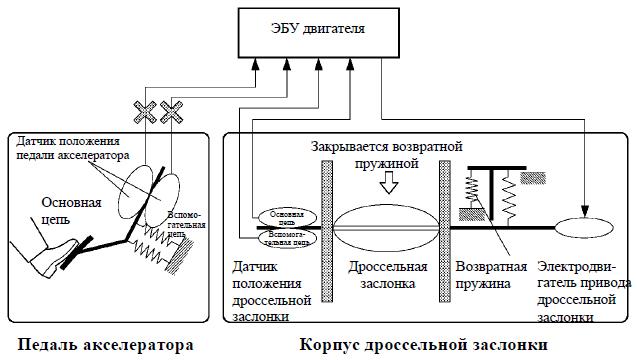

Датчик положения дроссельной заслонки контролирует положение заслонки дросселя. Дроссельной заслонкой называется клапан, который располагается между патрубком воздуховода и впускным коллектором. Посредством заслонки регулируется подача воздуха в коллектор. Датчики положения устанавливаются на всех автомобилях, которые имеют электронное управление впрыском топлива.

Главное назначение датчика положения — чтобы ЭБУ знал о том, в каком положении находится заслона. Благодаря этой информации происходит точное дозирование смеси с оптимизацией расхода относительно положения педали акселератора. Если говорить проще, то за счет ДПДЗ задается количества топлива, впрыскиваемого форсунками в цилиндры. От исправности этого элемента зависит расход топлива. Если возникают подозрения на увеличение топлива, то необходимо прибегнуть к проверке ДПДЗ на Ланосе.

Вида датчиков заслонки

Производители выпускают рассматриваемые устройства двух видов. На Ланосах применяются оба варианта, поэтому рассмотрим их особенности. Различаются пленочно-резисторные и бесконтактные датчики положения дроссельной заслонки. Отличаются они по конструкции и принципу работы.

Пленочно-резисторный ДПДЗ или контактный состоит из дорожек, которые являются переменным сопротивлением. В основе элемента лежит подвижный ползунок, при перемещении которого происходит увеличение сопротивления. В конструкции датчика имеется три контакта — плюс, масса и управление двигателем. На устройство подается постоянное напряжение, величина которого составляет 5В.

Бесконтактный ДПДЗ или магниторезистивный на Ланосе представляет собой потенциометр, работающий по принципу изменения влияния магнитного поля. В конструкции элемента присутствует постоянный магнит, а изменения положения заслонки фиксируются при помощи электронного блока. Отличительная особенность бесконтактных устройств — это их долговечность. Стоят такие устройства дороже, чем контактные.

Принцип работы датчиков положения заслонки

Зная разновидности датчиков дроссельной заслонки, рассмотрим их конструктивные особенности и принцип работы. Для начала рассмотрим контактный датчик или пленочно-резистивный. Свое название пленочный этот элемент получил благодаря использованию конструктивной детали в виде пленки. На пленке расположена дорожка, по которой перемещается подвижный элемент — ползунок. Составляющими деталями контактного потенциометра являются:

  1. Корпус, изготовленный из пластика
  2. Пленочное сопротивление. С одной стороны на стальную пластину подается положительный заряд, а с другой отрицательный
  3. Подвижный элемент — ползунок, который соединен с дроссельной заслонкой

Принцип работы детали заключается в том, что на дорожку подается постоянное напряжение при включенном зажигании и работающем моторе. Когда дроссельная закрыта при работающем двигателе на холостом ходу, на выходе третьего контакта величина напряжения не превышает 0,7В. Как только водитель нажимает на газ, происходит изменение положения заслонки. С перемещением заслонки происходит движение ползунка по резистивной дорожке. При открытии заслонки снижается сопротивление, а значит увеличивается напряжение на третьем сигнальном контакте датчика. При полностью открытой дроссельной заслонке величина напряжения на сигнальном проводе составляет 4В.

Снимаемая величина напряжения посредством сигнального провода поступает на ЭБУ. Контроллер корректирует подачу топлива в зависимости от величины открытия дросселя. С течением времени происходит износ ползунка и пленочного резистивного элемента, поэтому датчик выходит из строя и нуждается в замене. Ремонту эта деталь не подлежит, и при ее поломке, требуется замена.

Контактный датчик положения дроссельной заслонки имеет иную конструкцию, а значит, и другой принцип работы. В основе функционирования ДПДЗ бесконтактного типа лежит эффект Холла. За счет использования этого, рассматриваемый элемент лишился контактов, откуда и получил соответствующее название. Вместо контактной пластины, в конструкции применяется постоянный магнит. В корпус датчика встроена интегральная микросхема, работающая по принципу эффекта Холла. Задача этой микросхемы заключается в том, чтобы считывать изменения магнитного поля, что достигается посредством изменения положения постоянного магнита.

Постоянный магнит крепится к дроссельной заслонке. Когда заслонка открывается, происходит одновременное перемещение магнита. Изменения положения магнита фиксируются при помощи микроконтроллера. Фиксируемые значения микроконтроллером преобразуются соответственно в электрический сигнал. Величина подающего напряжения аналогична контактному датчику. Именно поэтому контактный датчик можно совершенно свободно и без доработок заменить на бесконтактный.

Какие неисправности датчика заслонки встречаются

Проблемными являются датчики контактного типа, срок службы которых на Ланосах не превышает 50 тысяч км пробега. Если на автомобиль установить не оригинальный элемент, то срок его службы вовсе не превышает 10-20 тысяч км пробега. Выделяют три основных вида неисправностей, встречаемых на устройствах контактного типа:

  1. Износ подвижного пленочного контакта
  2. Окисление контактов
  3. Износ крепежного соединения или его люфт
Читать еще:  Масло в коробку kia rio

Схема подключения датчика заслонки

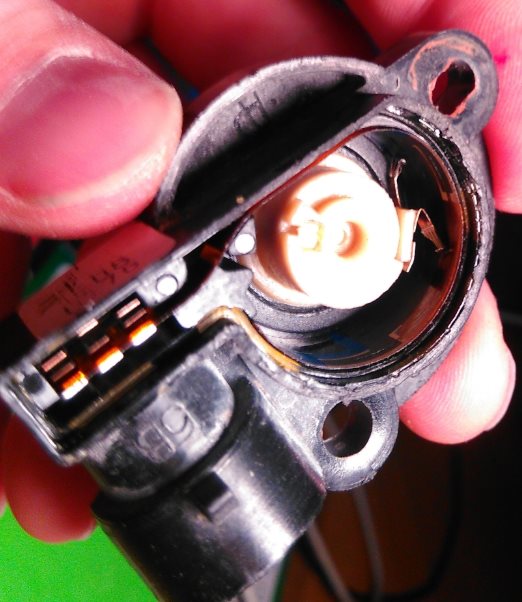

В ходе постоянного трения подвижного контакта с пленочным сопротивлением происходит износ металлического слоя. Срок службы детали зависит от качества изделия, а также стиля или характера вождения. Перед тем, как приступать к замене рассматриваемого элемента на автомобиле, следует первоначально провести его диагностику. Поводом для проведения проверки ДПДЗ на Ланосе являются разные факторы, о которых узнаем подробно в следующем разделе.

Какие причины и признаки поломок ДПДЗ на Ланосе

Если возникают подозрения на неисправность ДПДЗ, то первым делом нужно посмотреть на наличие ряда следующих симптомов:

  1. Снижение мощности двигателя
  2. Увеличение расхода топлива
  3. Запоздалый отклик двигателя на нажатие педали акселератора
  4. При резком разгоне возникают рывки
  5. Проблемы с пуском мотора
  6. Свечение индикации «Check Engine», означающая ошибку мотора

Описанные признаки не говорят на 100% о том, что причина неисправности заключается в датчике заслонки. Именно поэтому дополнительно рекомендуется произвести проверку устройства. Выполнить проверку ДПДЗ на Ланосе сможет абсолютно каждый водитель, и для этого вовсе не обязательно посещать автосервис. Как осуществляется проверка датчика заслонки на Ланосе, выясним в подробностях.

Как проверить контактный ДПДЗ на Ланосе

Если имеются признаки неисправности датчика положения заслонки дросселя, то перед тем как осуществлять замену, следует произвести проверку. Для проверки понадобится такой прибор, как мультиметр. С его помощью необходимо измерить напряжение в проводе питания, который подсоединяется к детали. Для этого понадобится выполнить следующие действия:

  • Отсоединить фишку с проводом от датчика
  • Подключить щупы мультиметра к положительному и отрицательному контактам устройства
  • Включить тестер в режим измерения постоянного напряжения до 20В
  • Запустить двигатель и проверить показания на приборе
  • Прибор должен показать значения величиной 5В. Если же мультиметр показывает меньшее значение или вовсе нулевой показатель, значит уместно повреждение жилы одного из проводов питания. Делать такой вывод можно в случае, если щупы мультиметра правильно подсоединены к контактам на фишке

Если же показания на мультиметре имеются, тогда приступаем к непосредственной проверке самого датчика. Для этого необходимо подключить фишку к датчику, и воспользовавшись двумя булавками, подсоединить щупы мультиметра к выходному контакту и массе (второй и третий контакты). При закрытой заслонке и включенном зажигании величина напряжения должна составлять 0,7В, а при максимальном ее открытии (нажав на педаль газа), величина должна изменится в сторону увеличения до 5В.

Последний вариант проверки заключается в измерении сопротивления датчика. Для этого необходимо отсоединить фишку питания, и к контактам датчика присоединить щупы мультиметра. Подключаются они ко второму и третьему контакту, то есть выходной сигнал на ЭБУ и масса. Прибор переводится в режим измерения сопротивления. Когда заслонка закрыта, то мультиметр должен показать большое значение сопротивления до 2,5 кОм. При открытии заслонки сопротивление снижается до 1 кОм. Причем открывать заслонку необходимо медленно, и при этом наблюдать за показаниями. Показания должны уменьшаться плавно и без рывков. Если это так, значит датчик исправен, и не нуждается в замене.

Если на Ланосе стоит бесконтактный элемент, то для его проверки на исправность понадобится специальное оборудование. Самостоятельно можно проверить только выходное напряжение, поступающее на ЭБУ при изменении положения заслонки. Надо также отметить, что чаще всего контактные датчики выходят из строя, если у них есть заводской брак. В остальном они служат практически вечно.

Где на Ланосе находится ДПДЗ

Разобравшись с конструкцией, видами и принципом функционирования датчиков положения дроссельной заслонки, остается выяснить, где же он находится. Найти его не составит труда, так как расположен он на самом видном месте в области расположения дросселя.

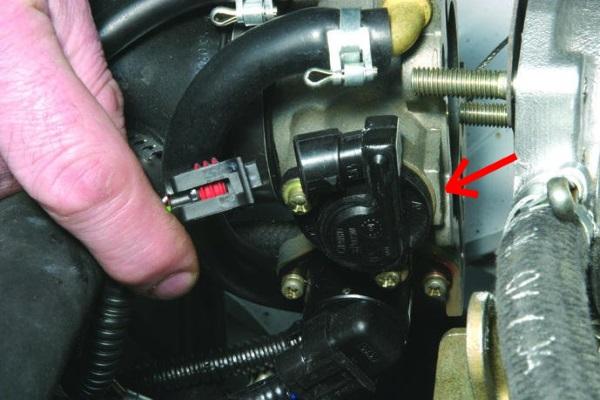

На Ланосе ДПДЗ находится под регулятором холостого хода. На фото выше показано, как выглядит датчик, и где он расположен. Крепится он посредством двух болтов с шляпкой под крестовую отвертку.

Как заменить датчик положения заслонки на Шевроле и Дэу Ланос

Если диагностика показала, что ДПДЗ на Ланосе неисправен, то его следует заменить. С заменой никаких трудностей не возникает, однако рассмотрим этот процесс пошагово. Перед тем, как снимать старый датчик, нужно снять клемму с аккумулятора. Делается это для того, чтобы предотвратить возникновение короткого замыкания, а также с целью обнуления ошибки ЭБУ. Если этого не сделать, то после замены ДПДЗ можно обнаружить, что Check Engine будет гореть на панели приборов.

Инструкция по замене ДПДЗ на Ланосе имеет следующий вид:

  1. После снятия минусовой клеммы с ЭБУ, следует отсоединить фишку с проводом питания, поддев пальцев фиксатор
  2. Выкрутить болты крепления устройства, и демонтировать деталь с автомобиля
  3. На место старого датчика установить новый, и зафиксировать его болтами. Подключить фишку с проводами

Инструкция по замене не трудная, но важно знать некоторые нюансы:

  • На Ланосы выпускаются разные типы датчиков, которые имеют соответствующие номера артикулов или каталожные номера. В таблице ниже представлены артикулы устройств для автомобилей с разными типа двигателей 1,4/1,5/1,6 литра
  • Обязательно произвести настройку ДПДЗ, о чем подробно описано в следующем разделе
  • Форма крепления — важно обратить внимание на тип держателя или ось заслонки. Они отличаются, поэтому перед покупкой лучше снять датчик, и посмотреть какой тип крепления на нем применяется

Из таблицы видно, что на Шевроле и Дэу Ланос с объемами двигателей 1,5 и 1,6 литра, применяются устройства с артиклем 3102.3855. На Ланосы с двигателями 1,4, а также Сенсы используются элементы, имеющие каталожный номер 3202.3855 и 3302.3855.

Регулировка ДПДЗ или ка настроить датчик положения заслонки своими руками

После установки нового ДПДЗ на Ланос, необходимо выполнить регулировку устройства. Настройка (ее еще называют калибровка) нужна для того, чтобы обеспечить правильное функционирование элемента. Особенности регулировки основываются на выполнении следующих действий:

  1. Для начала проверяем элемент, и убеждаемся, что он нуждается в регулировке. Для этого измеряем напряжение на контактах датчика. Значение должно быть 0,7В при закрытой заслонке. Если это не так, значит ДПДЗ нуждается в корректировке
  2. Для этого ослабляем винты крепления, и проворачиваем его по часовой стрелке. Если свободный ход при ослаблении винтов отсутствует, значит нужно увеличить диаметры отверстий датчика. Сделать это можно напильником или сверлом с дрелью
  3. Увеличив крепежное отверстие, нужно снова установить элемент на место, и измерить величину напряжения при включенном зажигании. Значение должно составлять 0,65-0,7В
  4. Выставив соответствующую величину напряжения, рекомендуется произвести обнуление ЭБУ путем снятия минусовой клеммы на 15-20 минут
  5. После подключения клеммы нужно включить зажигание на 15 секунд, а затем выключить его
  6. Снова включается зажигание, и запускается мотор

Теперь вы понимаете, что такое регулировка ДПДЗ на Ланосе, и для чего нужно выполнять эту процедуру. После установки бесконтактного датчика заслонки, можно заметить такие улучшения на автомобиле, как улучшение отзывчивости двигателя при нажатии на педаль газа, исчезновение подергиваний и рывков на 1 и 3 передаче, снижение расхода топлива и т.п. Отзывы показывают, что лучше переплатить, и купить бесконтактный датчик положения заслонки, чем каждые 2-3 года осуществлять замену контактных устройств.
