Дэу ланос система охлаждения

Система охлаждения шевроле ланос

Система охлаждения шевроле ланос нужна для того, чтобы не допустить перегрева двигателя внутреннего сгорания. Кроме охлаждения, данная система охлаждает жидкости в КПП, выхлопные газы, масло. Также она нагревает воздух в системе отопления и вентиляции.

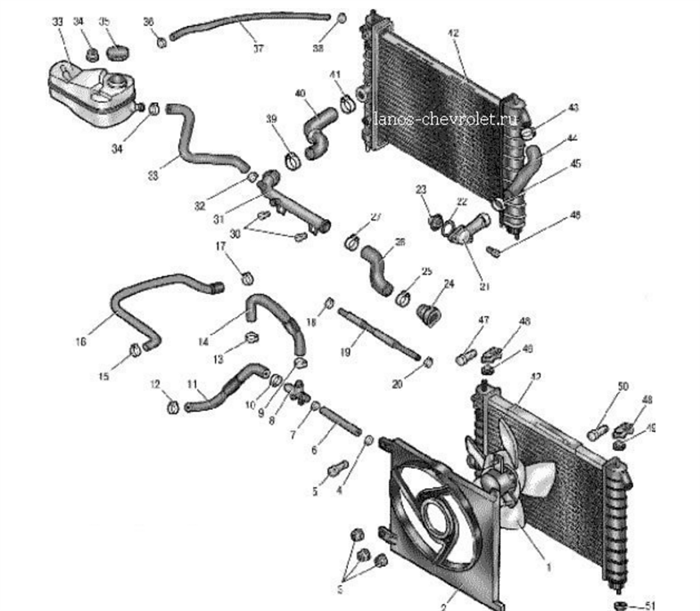

Шевроле ланос система охлаждения схема

Шевроле ланос система охлаждения схема

Система охлаждения двигателя

Система охлаждение сзади двигателя

А теперь рассмотрим основные, самые важные составляющие системы охлаждения.

Радиатор

Радиатор представляет из себя две емкости, соединенные трубками, между которыми расположены металлические пластины. ВО время движения, через радиатор проходит огромное количество воздуха, благодаря которому охлаждается антифриз.

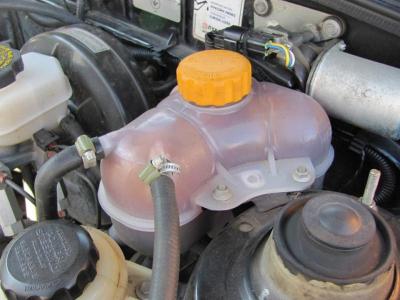

Расширительный бачок

Главное предназначение расширительного бачка заключается в том, чтобы компенсировать разницу жидкости в системе охлаждения во время нагрева или охлаждения. Изготавливается бачок из пластика. Дабы можно было контролировать уровень антифриза в системе, на бачок нанесены отметки максимально и минимально допустимого уровня. В крышке имеется два клапана, предназначенные для впуска и выпуска воздуха при определенном давлении.

Водяной насос

Как уже говорилось в самом начале статьи, вода в система охлаждение шевроле ланос циркулирует принудительно. Осуществляется это с помощью водяного насоса. Внутри насоса имеются подшипники, которые не нужно смазывать, так как данный насос не ремонтируется. В случае поломки нужно покупать новый.

Система охлаждения

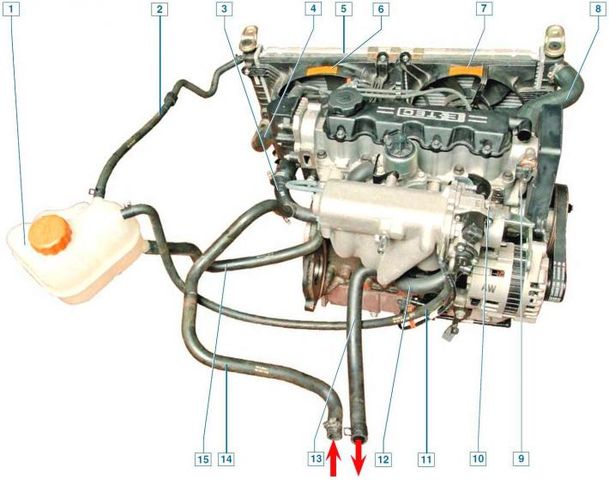

Система охлаждения: 1 -расширительный бачок; 2 — пароотводящий шланг радиатора; 3 — подводящая труба насоса системы охлаждения; 4 — отводящий шланг радиатора; 5 — радиатор системы охлаждения; 6 — кожух вентилятора; 7 — кожух дополнительного вентиля­ тора (только на автомобилях с кондициониром); 8 — подводящий шланг радиатора; 9 — выпускной патрубок головки блока цилиндров; 10 — датчик указателя температуры охлаждающей жидкости; 11 — шланг отвода жидкости от блока подогрева дроссель­ ного узла; 12 — перепускной шланг; 13 — подводящий шланг отопителя; 14 — отводящий шланг отопителя; 15 — наливной шланг расширительного бачка

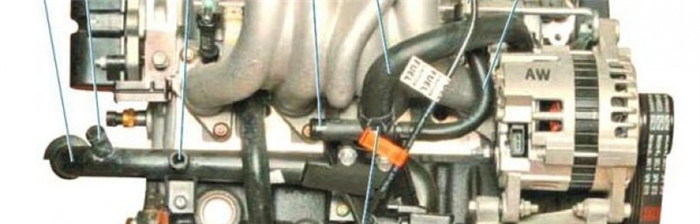

Узлы системы охлаждения, расположенные на двигателе сзади: 1 — подводящая труба насоса системы охлаждения; 2 — патрубок наливного шланга расширительного бачка; 3 — патрубок отводящего шланга отопителя; 4 — патрубок подводящего шланга отопителя; 5 — перепускной шланг; 6 — патрубок шланга отвода жидкости от блока подогрева дрос­ сельного узла; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8-Тройник

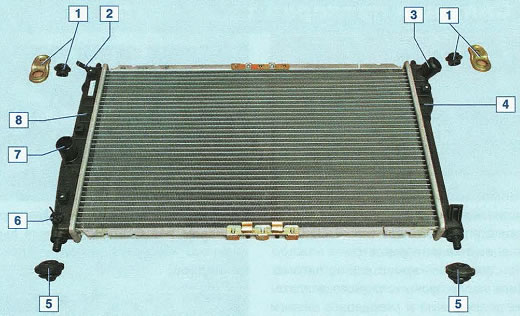

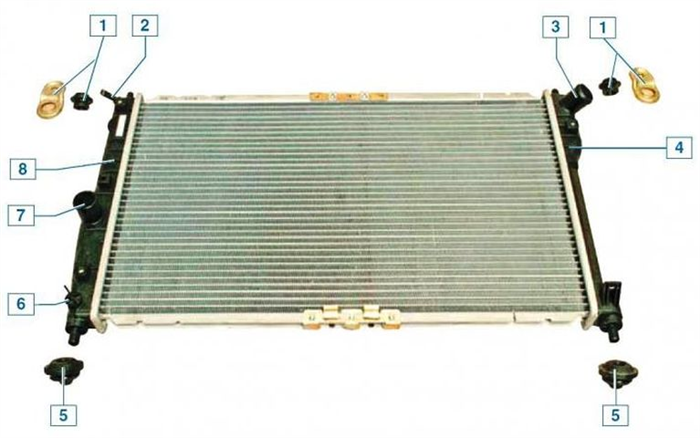

Радиатор: 1 -кронштейн с подушкой верхнего крепления; 2 -пароотводящий патрубок; 3 -подводящий патрубок; 4 -правый бачок; 5 -резиновая подушка нижнего крепления; 6 -пробка сливного отверстия; 7 -отводящий патрубок; 8 -левый бачок

Расширительный бачок служит для компенсации изменяющегося объема охлаждающей жидкости в зависимости от ее температуры. Бачок изготовлен из полупрозрачной пластмассы. На его стенки нанесены метки «max» и «min» для контроля уровня охлаждающей жидкости, сверху расположена наливная горловина, герметично закрытая пластмассовой пробкой 35 с двумя клапанами внутри нее (впускным и выпускным), собранными в едином блоке. Выпускной клапан открывается при давлении 130–150 кПа (1,3–1,5 кгс/см 2 ), обеспечивая повышение температуры начала закипания охлаждающей жидкости и предупреждая интенсивное парообразование. При охлаждении жидкости ее объем уменьшается и в системе создается разрежение. Впускной клапан в пробке открывается при разрежении около 3 кПа (0,03 кгс/см 2 ) и пропускает воздух в расширительный бачок.


Замена крышки расширительного бачка крышкой без клапанов, даже подходящей по размеру и резьбе, приведет к недопустимому поднятию давления в системе охлаждения (на горячем двигателе) и, как следствие, к утечке охлаждающей жидкости в соединениях шлангов с патрубками.

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен на передней плоскости блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня. В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки. Насос ремонту не подлежит, поэтому при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

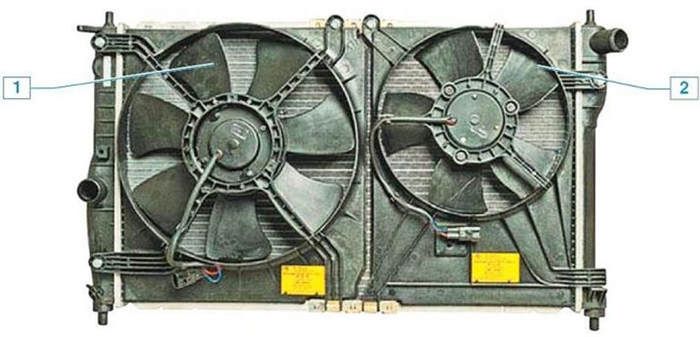

Вентиляторы системы охлаждения: 1 — основной вентилятор; 2 -дополнительный вентилятор (автомобиль с кондициониром )


Датчик указателя температуры охлаждающейжидкости

Датчик указателя температуры охлаждающей жидкости установлен на впускном коллекторе с правой стороны по ходу движения автомобиля. Датчик выдает информацию на указатель температуры в комбинации приборов.

Читать еще:  Задние колеса не тормозят ланос

Шланги системы охлаждения

Прежде чем снять шланг, трубопровод или соединение, слейте охлаждающую жидкость. Используйте отвертку, чтобы ослабить крепления хомутов шлангов большого диаметра, затем переместите хомуты назад на шланге и отсоедините от соединения. Шланги меньшего диаметра закрепления при помощи пружинных хомутов, которые можно расширить, сжав их выступы при помощи пассатижей.

Если шланг не удается отсоединить, проверните его на соединении, прежде чем попытаться снять. Если все ваши попытки оказались тщетными, разрежьте шланг при помощи острого ножа, затем разделите его на две части. Это означает, что шланг придется заменить. Удалите трубопроводы системы охлаждения и соединения на головке блока цилиндров и в блоке цилиндров, отсоединив шланги (смотрите выше), затем отвернув их болты крепления. Если вы сняли их, уплотнительные кольца придется заменить.

Установка нлангов. Установите хомут, затем подсоедините его к соответствующему соединению. Если шланг трудно установить на соединение, его можно размягчить, окунув в горячую воду, или вы также можете использовать небольшое количество мыльной воды в качестве смазки. Проверните шланг на соединении, чтобы установить его в исходное положение, прежде чем установить сверху хомут и зафиксировать его. Если трубопроводы и шланги системы охлаждения были сняты с двигателя, установите новые уплотнительные кольца и смажьте их смазкой, затем установите их и затяните болты крепления моментом затяжки, указанным в спецификациях.

Система охлаждения двигателя Шевроле Ланос

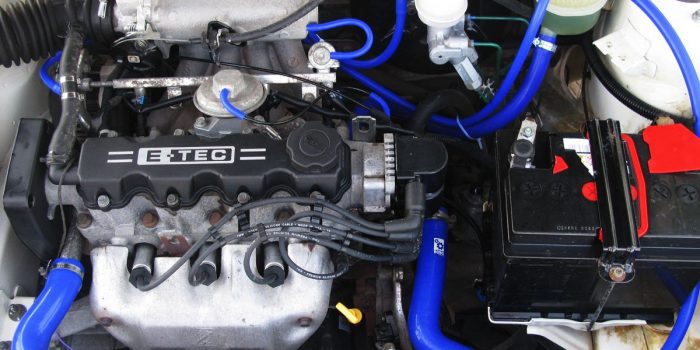

Система охлаждения Шевроле Ланос является типичной для представителей силовых агрегатов Chevrolet — жидкостная, закрытого типа.

Видео

Видеоматериал расскажет о системе охлаждения, а также покажет, как промыть узлы

Описание системы охлаждения

Моторы Ланос комплектуются стандартной жидкостной системой охлаждения. В неё входит ряд деталей — радиатор, электровентилятор, термостат, водяной насос, патрубки, отопитель и расширительный бачок.

Эта система необходима для поддержания рабочей температуры силового агрегата. Циркуляция жидкости производится по двум кругам — малому и большому. Рассмотрим, схему циркулирования ОЖ: водяная рубашка ГБЦ — патрубки — радиатор — водяной насос — термостат. В эту систему может добавляться отопитель.

Схема системы охлаждения: устройство

Рассмотрим, как выглядит схема охлаждающей системы Шевроле Ланос:

Элементы системы охлаждения.

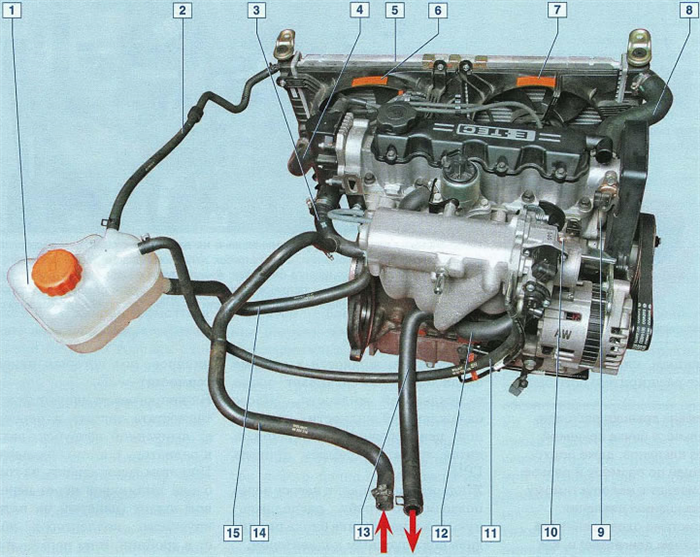

1 — расширительный бачок; 2 — пароотводящий шланг радиатора; 3 — подводящая труба насоса системы охлажения; 4 — отводящий шланг радиатора; 5 — радиатор системы охлаждения; 6 — кожух вентилятора; 7 — кожух дополнительного вентилятора (только на автомобилях с системой кондиционирования воздуха); 8 — подводящий шланг радиатора; 9 — выпускной патрубок головки блока цилиндров; 10 — датчик указателя температуры охлаждающей жидкости; 11 — шланг отвода жидкости от блока подогрева дроссельного узла; 12 — перепускной шланг; 13 — подводящий шланг отопителя; 14 — отводящий шланг отопителя; 15 — наливной шланг расширительного бачка

Узлы системы охлаждения, расположенные на двигателе сзади:

Устройство системы охлаждения.

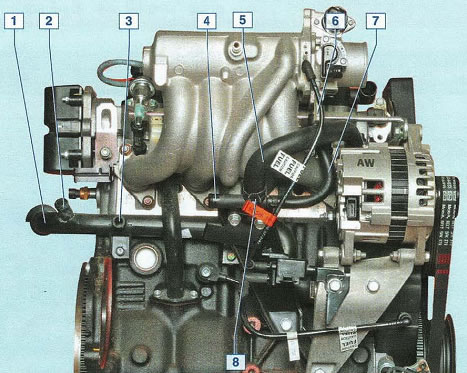

1 — подводящая труба насоса системы охлаждения; 2 — патрубок наливного шланга расширительного бачка; 3 — патрубок отводящего шланга отопителя; 4 — патрубок подводящего шланга отопителя; 5 — перепускной шланг; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла; 7 — шланг подвода жидкости к блоку подогрева дроссельного узла; 8 — тройник

Элементы и их роль

Стоит рассмотреть более детально все элементы, а также указать неисправности и методы устранения, которые могут возникнуть. Многие владельцы силового агрегата знакомы с элементами охлаждающей системы движка. Но, автомобилисты-новички не знают — из чего состоит этот узел и какое предназначение элементов, за что часто бывают, наказаны судьбой.

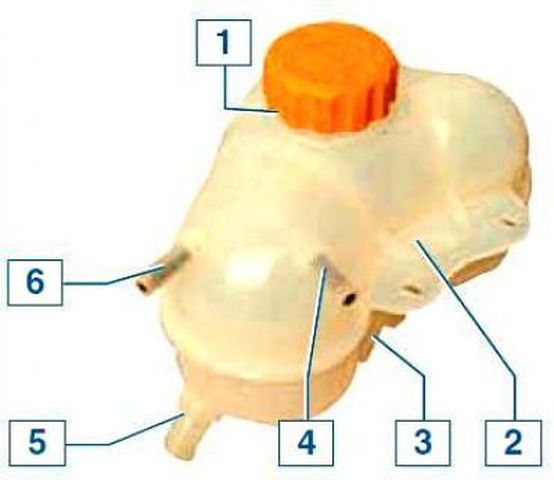

Элементы расширительного бачка: 1 — крышка заливной горловины; 2 — верхний кронштейн крепления бачка; 3 — нижний кронштейн крепления бачка; 4 — патрубок пароотводящего шланга радиатора; 5 — патрубок наливного шланга; 6 — патрубок шланга отвода жидкости от блока подогрева дроссельного узла

Термостат

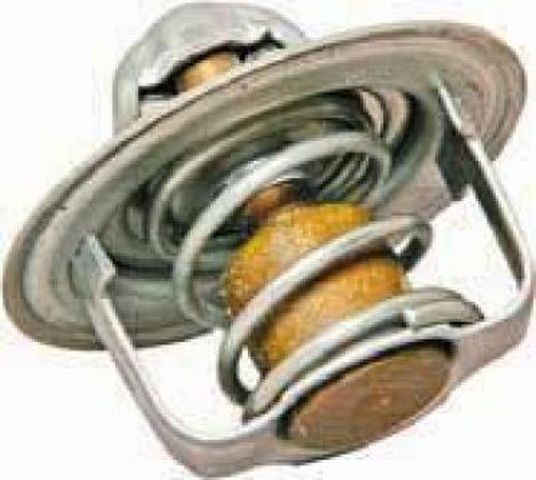

Термостат — элемент системы охлаждения автомобиля, который отыгрывает роль клапана, который перенаправляет поток ОЖ, с малого на большой. Рабочая температура силового агрегата Шевроле Ланос составляет 87 — 103 градуса Цельсия. При прогреве автомобиля термостат находится в закрытом состоянии, что позволяет более быстро и эффективнее провести нагрев движка. После достижения температуры жидкости в 60-70 градусов, термостат открывается, и охлаждающая жидкость начинает циркулировать по большому кругу, проходя через радиатор.

При температуре 102 °С клапан термостата полностью открывается и жидкость поступает в радиатор системы охлаждения, где отдает тепло окружающему воздуху.
Движение жидкости через рубашку охлаждения двигателя и радиатор системы охлаждения образует большой круг циркуляции.
Через блок подогрева дроссельного узла и радиатора отопителя жидкость циркулирует постоянно и не зависит от положения клапана термостата.

Термостат, по праву может считаться наиболее ломающейся частью системы охлаждения автомобиля. Зачастую это связано с тем, что узел заклинивает, и мотор или перегревается, или не греется. Наиболее простое решение проблемы — заменить испорченную деталь.

Водяной насос

Водяной насос или помпа обеспечивает циркуляцию охлаждающей жидкости по системе. Располагается деталь в блоке цилиндров и приводится в движение при помощи приводного ремня от коленчатого вала. Деталь имеет ресурс в 100 000 км пробега, но в связи с некачественными запасными частями может выходить со строя значительно раньше.

Читать еще:  Део ланос замена грм

Водяной насос центробежного типа обеспечивает принудительную циркуляцию жидкости в системе охлаждения, установлен в передней части блока цилиндров и приводится во вращение зубчатым ремнем привода газораспределительного механизма. Ось вращения шкива насоса выполнена эксцентрично оси его корпуса, что позволяет поворотом корпуса вокруг оси регулировать натяжение ремня В насосе установлены закрытые подшипники, не нуждающиеся в пополнении смазки Насос ремонту не подлежит, при отказе (течь жидкости или повреждение подшипников) его заменяют в сборе.

Радиатор и вентилятор

Радиатор и вентилятор системы ОЖ предназначены для обеспечения оптимального охлаждения двигателя. Сам по себе радиатор охлаждается при помощи встречного потока воздуха, но в летний период — этого не хватает, и в работу включается вентилятор.

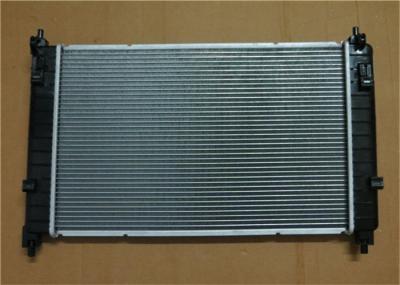

Радиатор системы охлаждения состоит из двух вертикально расположенных пластмассовых бачков, соединенных алюминиевыми трубками с охлаждающими пластинами, расположенными в один ряд.
Жидкость поступает в радиатор через патрубок правого бачка, а отводится через патрубок левого бачка.

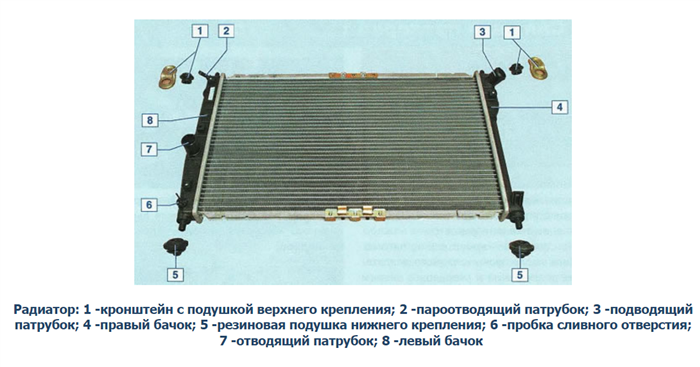

1 — кронштейн с подушкой верхнего крепления; 2 — пароотводящий патрубок; 3 — подводящий патрубок; 4 — правый бачок; 5 — резиновая подушка нижнего крепления; 6 — пробка сливного отверстия; 7 — отводящий патрубок; 8 — левый бачок

Электровентилятор приводится в действие при помощи автоматического замыкания цепи с датчиком температуры расположенного на блоке цилиндров. Если двигатель имеет инжектор, то в цепь работы датчик-вентилятор ещё включается и электронный блок управления двигателем. Датчик температуры охлаждающей жидкости становится причиной многих проблем связанным с работоспособностью мотора.

Управляет электровентилятором блок управления двигателем, получающий информацию о температуре охлаждающей жидкости от датчика температуры охлаждающей жидкости, расположенного в водяной рубашке головки блока цилиндров. Когда температура охлаждающей жидкости достигнет 95 °С вентилятор включается с малой скоростью вращения. При температуре жидкости 99 °С блок управления через термореле включает большую скорость вращения вентилятора. При снижении температуры охлаждающей жидкости до 87 °Сэлектровентилятор выключается.

На автомобилях с кондиционером как вариант может быть установлен дополнительный электровентилятор, предназначенный для обдува теплообменника кондиционера В этом случае для включения электровентиляторов блок управления двигателем дополнительно использует информацию от датчиков высокого и низкого давления кондиционера. При включенном кондиционере дополнительный электровентилятор радиатора системы охлаждения включается с малой скоростью до момента достижения жидкостью температуры 99 °С или до момента достижения определенного давления на выходе компрессора кондиционера. После достижения указанных условий блок управления включает большую скорость электровентилятора.

Работой основного и дополнительного (при его наличии) вентиляторов управляет электронный блок управления (ЭБУ) двигателем, который через соответствующее реле обеспечивает вращение крыльчатки вентилятора с двумя скоростями.

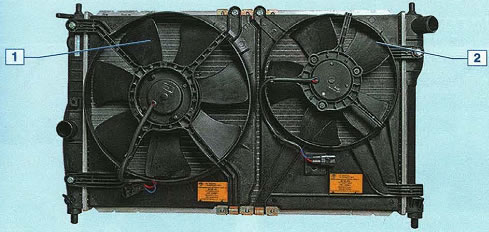

Вентиляторы системы охлаждения: 1 — основной вентилятор; 2 — дополнительный вентилятор (автомобиль с системой кондиционирования воздуха)

Патрубки и водяная рубашка

Патрубки отыгрывают роль проводящего и соединяющего звена между разными элементами системы ОЖ. Из-за их неисправности может возникнуть утечка охлаждающей жидкости, и мотор попросту начнёт перегреваться.

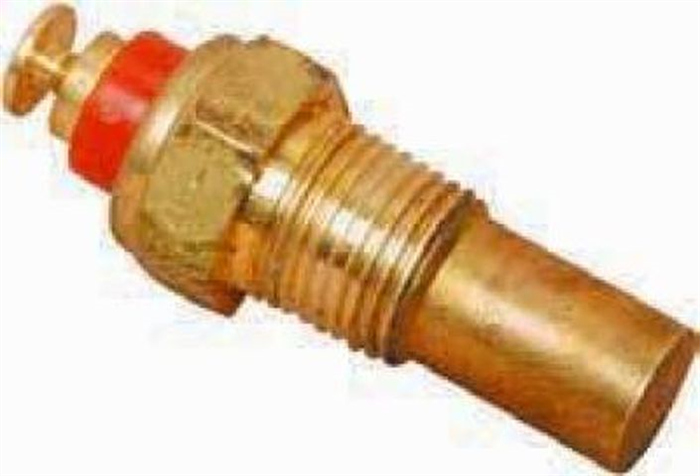

Датчик указателя температуры охлаждающей жидкости установлен на впускном коллекторе с правой стороны по ходу движения автомобиля.

По водяной рубашке, в силовом агрегате циркулирует охлаждающая жидкость, где она поглощает тепло и выводит его на радиатор. Из-за пробоя этого элемента моет возникнуть гидроудар. Связано это с эксплуатацией силового агрегата на воде, при которой возникает коррозия.

Вывод

Шевроле Ланос, а именно её система охлаждения, имеет достаточно простую конструкцию, а также неисправности, присущие этим моторам. Узел имеет конструктивную простоту и легко ремонтируется собственными руками.

Система охлаждения «Шевроле-Ланос 1.5»

Автомобиль категории эконом впервые предстал на авторынке в 2008 г. Ценным узлом в любом транспорте служит охлаждающая система, выполняющая задачу не допустить губительный перегрев двигателя. Как устроена система охлаждения «Шевроле-Ланос» и как произвести замену?

О целесообразности устройства

Помимо значимой остужающей функции, прибор призван снижать температуру в КПП, смазке, выхлопных газах. Современная система охлаждения «Шевроле-Ланос» повышает температуру воздушных масс в отоплении, вентиляции. Совокупность этих факторов дает положительный результат, продлевает срок службы мотору, одаривает водителя комфортной поездкой. Инженеры придумали сложную схему: сюда входит огромное количество элементов, без каждого из них аппарат не справится с «миссией». Без охлаждения автотранспорт с места стартует, но проехав пару метров, заглохнет.

Особые секреты инженеров-разработчиков

Талантливые умы науки и техники всегда стремятся сделать агрегат качественно, наделяя его многофункциональностью, внедряя интересные прогрессивные технологии. Действующее вещество «незамерзайка», придуманное производителем для того, чтобы не растерять функционал при «минус» 40 за окном, обеспечить движение автотранспорта. В систему охлаждения «Шевроле-Ланос» включен радиатор, представляющий собой две емкости. Соединяются они трубками. Между ними размещены пластинки из металла. Радиатор во время путешествия вынужден пропускать сквозь себя немалое количество воздуха, благодаря чему снижаются температурные показатели антифриза.

Читать еще:  Датчик температуры воздуха на впуске ланос

Для чего расширительный бак?

Цель расширителя в системе охлаждения «Шевроле-Ланос» сводится к одному – восполнить разницу между жидкостью при нагреве и в процессе охлаждения. Для оптимального контроля уровня жидкости проектировщики придумали использовать специальные метки, чтобы водителю было удобно.

Важно помнить существенный нюанс. На крышке емкости поставлены два клапана, предназначенные для того, чтобы воздух под давлением входил и выходил из него. Крышку расширителя ни при каких обстоятельствах менять на аналог без клапанов нельзя! Дело в давлении: оно не достигнет нужного параметра для обеспечения нормального функционирования системы.

Принципы работы охлаждающей системы

Вода движется принудительно внутри герметичной системы охлаждения «Шевроле-Ланос 1,5», наделенной насосом. Во внутренней части механизма имеются подшипники, и преимущество их в отсутствии необходимости смазки. Однако при поломке насоса приходится его заменять на новый.

Насос лопастного типа в схеме системы охлаждения «Шевроле-Ланос» занимает главное положение. Его приводит в движение зубчатый ремень ГРМ. Сзади на цилиндровом блоке, под участком, где встроен коллектор впуска, вмонтирована труба, проводящая жидкость к насосу.

Давление заставляет отсюда жидкость перемещаться в «рубашку», держа путь в направлении головки цилиндра. Внизу размещается термостат, клапан которого закрыт в состоянии непрогретого «пламенного сердца» машины. Это основа малого круга циркуляции, говоря техническим языком.

На будущее автомобилисту! Со временем уменьшается объем системы охлаждения «Шевроле-Ланос», предстоит контролировать этот уровень, восполняя утраченное количество.

Нагреваясь до 87 градусов, жидкость начинает движение, одновременно открывая выпускной патрубок. Достигнув температуры в 102 градуса, радиатор готов принимать жидкость, куда она и поступает. В этом месте она передает тепло в воздух. В этой части прохождение через радиатор и рубашку формируется в «большой круг циркуляции» — так называют его механики. Устаревшую жидкость сливают через специальное отверстие. Почему возникают неполадки?

О причинах замены подробнее

Жидкость может быть представлена не только антифризом, не возбраняется применять тосол или дистиллированную воду. Антифризы, тосолы аналогичны по формуле производства с единственным отличием: вторые более агрессивны по составу. Оптимальный состав, по советам автослесарей, у антифриза с фиолетовым оттенком. Температура кипения – отличительный признак антифризов от дистилировки. Смена жидкости нужна ввиду ограниченности ее ресурса, истратив который она лишается былого качества.

Загрязнение системы выливается в необходимость замены циркулирующего средства: радиаторная часть, патрубки системы охлаждения «Шевроле-Ланоса» изнашиваются. Что происходит:

  • забивается пылью, металлической стружкой;
  • в радиаторном приспособлении, цилиндровом блоке откладываются соли;
  • из-за окислов скапливается осадок.

Контролируется ОЖ (охлаждающая жидкость) через расширитель. Мутный осадок, твердые частицы – повод поменять ее.

Когда купить новую ОЖ?

Опытные автовладельцы рекомендуют не пренебрегать правилами и менять ее через сорок тысяч километров. Помутнение – первый «симптом» потери свойств состава. Как водителю-новичку понять, что время сменить жидкость пришло? Автомеханики советуют присмотреться к следующему.

  1. ОЖ частенько начинает «радовать» вскипанием, мотор нередко перегревается.
  2. Авто заводится с перебоями.
  3. ДВС функционирует на повышенных температурах.
  4. Помпа перестает работать в обычном режиме, выдавая сбои, плохо откликается реостат на команды.

Рыжеватый оттенок говорит о необходимости срочной очистки системы.

Тонкости проведения замены ОЖ

Работа выполняется самостоятельно автолюбителем или специалистами СТО. Двигатель должен остыть – основной закон успеха в этом деле. Процедура сопровождается защитными средствами для индивидуальной безопасности человека. Следует выбрать хороший инструментарий, посуду для слива ОЖ, резиновые перчатки, промывочные присадки. «Стального коня» необходимо поставить на эстакаду для лучшего сливания.

Снимается радиаторный патрубок, подставляется канистра. Открыв на баке клапан, можно начинать сливать.

Хитрости промывки радиатора

Экспертное мнение: для выполнения манипуляции правильно, чтобы приготовить нужный состав, лучше хорошенько почитать инструкцию. В случае с использованием присадок существенную роль играют пропорциональные соотношения. Отсюда и различия в технике промывки.

  1. После приготовления раствора система заполняется им.
  2. Отверстия для выливания перекрываются, запускается мотор, его необходимо прогреть до указанного в регламенте температурного показателя.

Можно сесть за руль, проехаться километров десять и дать подкапотному пространству остыть.

Перед заливкой системы охлаждения двигателя «Шевроле-Ланоса» нужно проверить трубопровод на наличие изъянов. Вероятно, придется вмонтировать новые детали, резиновые уплотнители. Заливка антифриза происходит после промывания радиатора, подключения отопления. Вначале вливается несколько литров дистиллированной воды, затем антифриз.

Полезности вместо заключения

До запуска ДВС стоит убедиться в достаточном уровне заполнения. Для Chevrolet Lanos объем жидкости обычно равен семи литрам, хотя многие придерживаются цифры 5. Марка ОЖ – не главенствующий фактор, важно купить надежное качество с проверенными сертификатами у продавца, отвечающего за продукцию. Поскольку двигатели изготавливаются из алюминия, во избежание коррозии, рекомендуется применять карбоксилатный антифриз, нежели тосол, не способный защитить агрегат при t свыше 100 градусов.

Внимательное отношение к «ласточке», адекватное восприятие советов работников сервисных центров поможет избежать неприятных казусов в самый неожиданный момент.
