Устройство масляного радиатора автомобиля

Содержание

Радиатор охлаждения масла двигателя: улучшенная защита ДВС

Как известно, двигатель внутреннего сгорания является тепловой машиной. По этой причине температуру ДВС необходимо удерживать в строго определенных рамках, чтобы добиться максимально эффективной работы и одновременно избежать перегрева силовой установки.

Система охлаждения на современных моторах представляет собой комбинированное решение, которое состоит из жидкостной и воздушной системы охлаждения. Основной является жидкостная система, которая предполагает циркуляцию охлаждающей жидкости по специальным каналам внутри двигателя, что позволяет эффективно отводить избытки тепла.

Однако и этого бывает недостаточно. В этом случае возникает необходимость охладить моторное масло, которое является рабочей жидкостью в системе смазки двигателя и напрямую контактирует с нагретыми деталями. Для этого используется автомобильный масляный радиатор.

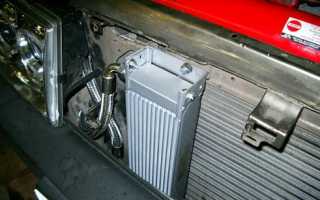

Масляный радиатор охлаждения

С учетом того, что современные двигатели высокофорсированные и температура термостатирования также достаточно высокая, производители часто используют масляные радиаторы. Такой радиатор позволяет снизить нагрев двигателя при помощи масла.

Также наличие данного элемента позволяет более надежно защитить сам ДВС от износа. Дело в том, что масло также боится перегревов, как и металлические детали силового агрегата. Нужно помнить, что под воздействием высоких температур меняются свойства смазочной жидкости.

Становится понятно, что очень важным моментом является то, чтобы моторное масло не перегревалось. Другими словами, температура масла не должна выходить быть выше допустимой во время работы двигателя. Это одно из основных условий, чтобы смазка отработала заявленный срок службы, при этом двигатель был надежно защищен на протяжении всего этого срока.

Получается, дополнительное охлаждение масла становится не просто опцией, а необходимостью, особенно для высокофорсированных ДВС. Теперь рассмотрим сам радиатор масла (маслокулер).

Устройство масляного радиатора двигателя внутреннего сгорания и подбор

Итак, масляный радиатор состоит из теплоотводящих трубок и пластин, по которым происходит циркуляция разогретого масла. За счет этого смазочная жидкость охлаждается. При этом правильно подобранный и установленный масляный радиатор никак не влияет на общую эффективность работы системы смазки двигателя (нет потерь по давлению масла в двигателе).

Что касается самих радиаторов масла, существует несколько различных решений, которые отличаются по качеству материалов (теплопроводность, конструкция, размеры, форма и т.д.). Также масляный радиатор может быть с естественным или принудительным охлаждением.

  • В первом случае такой радиатор попросту обдувается встречными потоками воздуха при движении автомобиля.
  • Устройства с принудительной схемой охлаждения имеют вентилятор, который обдувает радиатор и лучше охлаждает масло независимо от того, с какой скоростью движется ТС, то есть насколько интенсивен поток встречного воздуха.

Для того чтобы увеличить поверхность охлаждения, на каждой трубке отдельно навивается спираль, которая является стальной лентой малой толщины. Также в отдельных конструкциях масляных радиаторов трубки могут проходить через охлаждающие пластины.

Указанные выше бачки разделены перегородками, на них наварены штуцеры, к которым подсоединяются маслоподводящая и маслоотводящая трубки. Также к конструкции приварены специальные крепления радиатора.

Также при замене масла в двигателе, отработку можно легко и быстро слить из масляного радиатора, что будет означать удаление старой смазки в максимально возможном объеме.

Отметим, что такой радиатор можно установить отдельно, то есть даже в тех случаях, когда автомобиль не был укомплектован данным решением изначально. При этом важно учитывать некоторые особенности, чтобы определиться, какой масляный радиатор лучше выбрать.

Прежде всего, нужно уделить максимум внимания основным характеристикам:

  • Устройство должно быть изготовлено из качественных материалов. Если двигатель форсированный, желательно, чтобы радиатор имел эффективные решения для лучшей циркуляции масла через него.
  • Еще одним показателем является разность температур на входе и выходе из маслокулера, а также заявленное понижение температуры моторного масла при использовании того или иного радиатора.

Как правило, проходя по трубкам радиатора с естественным охлаждением (при помощи наружного воздуха), температура масла понижается, в среднем, на 10 градусов Цельсия.

Еще нужно учитывать, что зимой работа радиатора может приводить к тому, что температура масла может долго не повышаться, то есть смазка будет медленно прогреваться и разжижаться от нагрева. Простыми словами, нужно быть готовым к тому, что радиатор с наступлением холодов нужно будет перекрывать или снимать. При выборе устройства следует помнить про эту особенность.

Что в итоге

Как видно, использование масляных радиаторов значительно повышает эффективность охлаждения двигателя, позволяет улучшить защиту ДВС и сохранить работоспособность масла при высоких температурах.

Это также способствует поддержанию стабильному поддержанию рабочей температуры двигателя на разных режимах его работы. При этом силовой агрегат надежно защищен, так как смазка не теряет своих свойств при сильном нагреве.

Давление масла в двигателе: от чего зависит, как правильно измерить. Какое давление масла на разных моторах в режиме ХХ и под нагрузкой.

Что такое система сухого картера двигателя, работа и устройство системы смазки двигателя с сухим картером. Особенности, преимущества и недостатки.

Читать еще:  Вентилятор охлаждения радиатора газ 31105

Почему горит лампочка давления масла после прогрева двигателя: основные причины. Что делать водителю, если давление масла загорается на прогретом моторе.

Почему масло попадает в интеркулер. Локализация и устранение возможных неисправностей своими руками. Как самому промыть и очистить инетркулер от масла.

Основные причины, по кторым возникают проблемы с давлением масла в дизельном двигателе. Какие особенности нужно учитывать при диагностике, рекомендации.

Почему в двигателе может быть низкое давление масла, моргает лампочка давления масла на холостых или под нагрузкой. Диагностика неисправностей и ремонт.

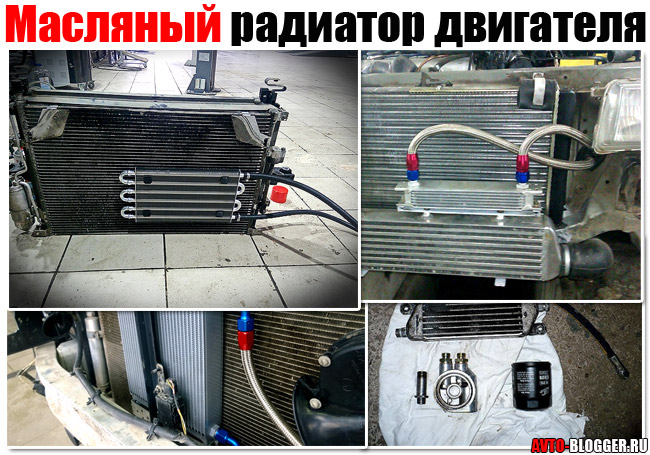

Масляный радиатор двигателя: что это такое и как он работает

Не так давно, я ОЧЕНЬ подробно рассказывал о масляных форсунках, и для чего они нужны (переходите по ссылке и смотрите). НО краем, я затронул тему о масляном радиаторе, что он устанавливается на некоторые авто, а на других его нет. Мои читатели и зрители на канале, захотели подробнее узнать про это приспособление, для чего оно нужно и как работает. Я вас услышал, а поэтому постараюсь раскрыть тему про радиаторы такого типа. Как обычно будет подробная статья + видео версия. Так что читаем смотрим …

СОДЕРЖАНИЕ СТАТЬИ

Тема охлаждения двигателя достаточно большая (в университете, на машиностроительном факультете мы ее проходили достаточно длительное время). Как мы с вами знаем, оно может быть трех типов: — пассивное (рассеивание через стенки блока цилиндров), активное (в основном через охлаждающую жидкость – ТОСОЛ или антифриз), ну и масляное. Оно также является активным, но его я все же хочу отнести в отдельную категорию. Здесь само масло работает на охлаждение. НО если его не достаточно, например автомобиль нагруженный (грузовик) или форсированный вариант, начинают устанавливать различные (если можно так выразиться) — помощники. Одним из таких является – масляный радиатор двигателя. После его установки моторы, как правило увеличивают свой ресурс, причем намного.

Для чего устанавливать радиатор на моторное масло?

Очень простой ответ – для того чтобы охладить смазку! А вот зачем ее охлаждать, вопрос уже более сложный.

Начнем с того что в 90% случаев, как я писал сверху автомобилю достаточно охлаждающей жидкости, которая циркулирует через основной радиатор (тот что спереди, под декоративно решеткой) ну и радиатор печки (что стоит в салоне). Рассеивание тепла скажем на рядовой иномарке (или автомобиля класса «В – С») достаточное.

НО! Бывают сложные случаи, когда этого недостаточно, тогда и начинают подключать масляное охлаждение. Бывает это в основном на нагруженных моторах.

Некоторые считают что «маслофорсунки» и радиатор охлаждения масла работают по одному принципу, то есть охлаждают мотор маслом. НО это крайне не правильно!

Масляные форсунки работают в основном на охлаждение поршня, то есть они как бы дополнительно отбирают тепло у мотора, чтобы он не терял геометрию, про них у меня есть полезное видео, всем рекомендую посмотреть.

А вот радиатор охлаждения – отбирает температуру именно у смазки, чтобы она не потеряла свои свойства, раньше времени.

Как масло может потерять свои свойства?

Простой пример – имеем грузовой автомобиль. Обороты, как правило, у них небольшие (не оборотистые движки), а вот грузы которые они на себе таскают, могут быть внушительными.

В итоге, помпа вроде бы и качает (антифриз или ТОСОЛ), но достаточно охладить не может.

От этого идет излишний разогрев всего двигателя, а в частности масла. Кстати смазка может разогреваться еще и от того, что масляные форсунки убирают излишнюю температуру от поршней.

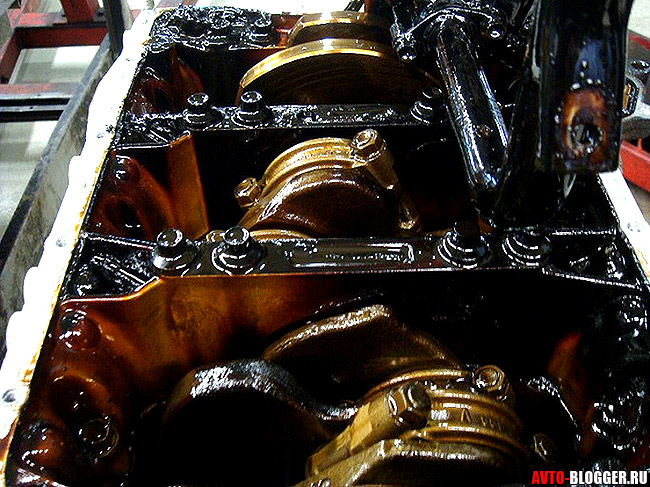

В итоге – масло начинает пригорать, уровень может падать, меняется вязкость и моющие свойства, присадки не работают. Да еще может образовываться кокс на стенках, таким образом, двигатель внутри зарастает шламом.

То же самое происходит, если его нагревать над газовой конфоркой (не верите — попробуйте).

Именно из-за этого и нужно масляный радиатор — чтобы убрать лишнюю температуру от смазки.

Из чего состоит

Система проста как в устройстве, так и в установке:

  • Это радиатор. Он может быть разный – плоский, из круглых трубок, с различными типами теплообменников. НО самое главное подбирают такую конструкцию, чтобы он не «завоздушился», это важно. Устанавливается перед основным радиатором, охлаждается набегающим потоком воздуха.
  • Шланги или трубки. Которые будут подводить масло в радиатор и потом в мотор. Они должны быть температуро и маслостойкие, а также выдерживать высокое давление в 6 – 8 БАР.
  • Термостат. Нужен для того, чтобы не охлаждать – холодное масло. А открывать контур только тогда, когда идет излишняя температура.
  • Редукционный клапан. Устанавливают не всегда, однако в некоторых конструкциях он есть. Нужен для того чтобы не гонять масло когда давление в системе не высокое, например меньше 0,5 – 1 БАРА. Это может не очень хорошо сказаться на парах трения. А вот когда давление растет, он открывается.

Собственно это вся конструкция.

Принцип работы

В моторе есть масляный насос, он гоняет масло по всем калам, смазывая различные трущиеся элементы. Давление в системе не малое, может доходить до 4 – 5 БАР, в зависимости от оборотов мотора.

Принцип работы достаточно прост. В масляную магистраль врезается или устанавливается охлаждающий контур. Кстати может быть установлен как в сам блок, но есть и специальные вставки-переходники под масляный фильтр.

Система «закрывается» термостатом и редукционным клапаном, как я писал выше — чтобы масло не гонялось на холодную и с низким давлением.

Далее идут два шланга или трубки, которые соединяют двигатель и радиатор охлаждения.

После пуска мотора происходит следующее:

  • Холостой ход (давление низкое, температура не высокая) – клапан и термостат закрыты, циркуляции через радиатор нет. Очень актуально для зимнего пуска
  • Высокие обороты (длительная работа, большая нагрузка, идет излишний разогрев масла) — термостат настроен на определенную температуру и при ее достижении он открывается. Также в системе есть большое давление, а поэтому редукционный клапан также открыт. Смазка начинает циркулировать через радиатор, а он в свою очередь рассеивает тепло в окружающую среду.
  • Масло отдает излишнее тепло.Не пригорает и дольше остается в рабочем состоянии. Что однозначно увеличивает ресурс двигателя
Читать еще:  Замена решетки радиатора шкода октавия а7

Система очень похожа на радиатор охлаждения АКПП, и работает по одинаковому принципу.

Типы масляных радиаторов

В некоторых автомобилях нельзя поставить большой масляный радиатор. Поэтому ставят небольшой, а вообще их существует три типа:

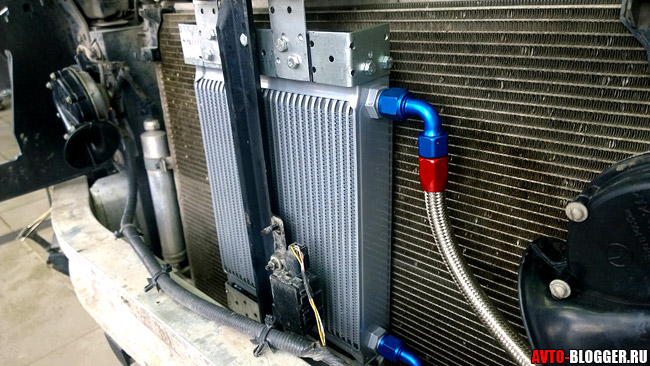

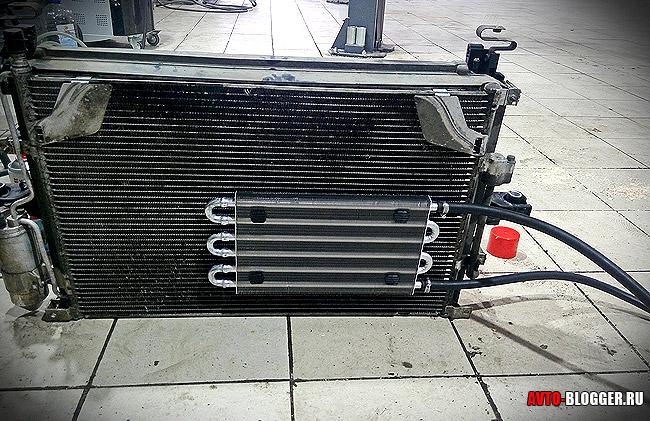

  • Классический. Который я описал вам сверху, то есть он относительно большой, устанавливается перед основным, зачастую применяют на грузовиках и больших тяжелых джипах

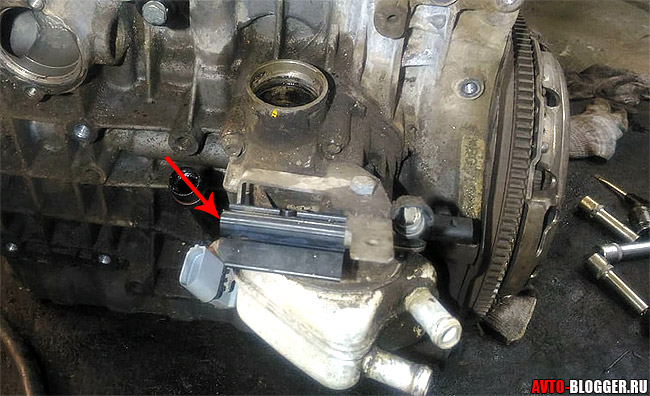

  • Малый. Такие бывали на некоторых автомобилях VAG, его устанавливали на блок двигателя где-нибудь сбоку по направлению движения масла. Имел ребра для рассеивания тепла

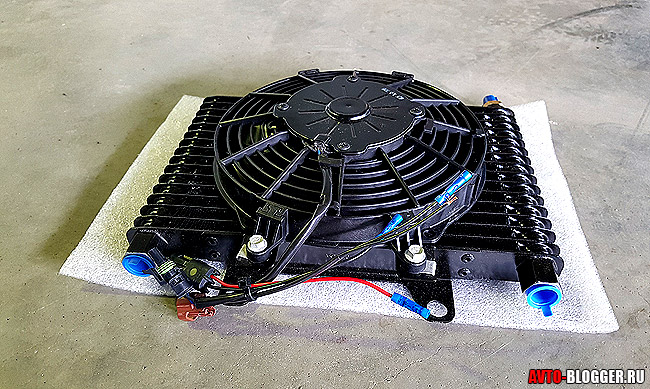

  • Принудительный тип. Как я написал выше не всегда есть возможность поставить большой вариант, например у вас малолитражный автомобиль, с нагруженным турбированным мотором, подкапотное пространство — малое. Тогда на небольшой радиатор могут поставить вентилятор охлаждения, который будет эффективно обдувать — рассеивая излишнюю температуру.

Почему на некоторые автомобили не ставят?

Просто не нужно. Например, на легковых машинах оборотистые моторы, прекрасно качают антифриз по системе убирая излишнюю температуру. Да и нет таких высоких нагрузок в несколько тонн как на грузовиках, поэтому ставить туда масляный радиатор просто не зачем.

Вот такой вот материал получился, я думаю он был вам полезен. Обязательно напишите свой комментарий, а я с вами прощаюсь – искренне ваш АВТОБЛОГГЕР.

(1 голосов, средний: 5,00 из 5)

Похожие новости

Масляный фильтр «БАЗАЛЬТ». Мой правдивый отзыв + ВИДЕО

Зачем закрывают радиатор зимой. Скажем картонкой, нужные знания

Пробег 100000-150000км. Много это или мало, что нужно менять? Ра.

Добавить комментарий Отменить ответ

ТОП статей за месяц

Скоро праздники, а это значит — большая часть нашей страны будет употреблять алкоголь. Легкий: —…

У меня есть много различных статей и видео по различным коробкам передач, например вот здесь…

Напряжение аккумулятора транспортного средства, как и его емкость – самые важные показатели этого автомобильного узла,…

Масляный радиатор

Перегретое моторное масло теряет смазывающие свойства — это чревато преждевременным износом деталей двигателя. В случае необходимости эксплуатации двигателя в экстремальных режимах в качестве страховки от перегрева отлично помогает выносной теплообменник.

Зачем в системе смазки может потребоваться радиатор охлаждения

С увеличением мощности автомобильных двигателей инженеры столкнулись с критически важной проблемой отвода постоянно растущих излишков тепла от двигателя. Первым шагом на пути решения этой проблемы стало появление дополнительных ребер охлаждения на поддоне картера двигателя. Однако решить проблему кардинально оребрение не могло.На грузовиках, а также на высокофорсированных моторах легковых автомобилей ребра на поддоне картера не справлялись с задачей. Перегретое масло теряло вязкость, давление в системе падало, и водителю приходилось сбрасывать скорость, чтобы уменьшить выброс тепла. Перегретое масло преждевременно теряло свойства: присадки распадались, а на деталях двигателя образовывались отложения. Обеспечить большой ресурс форсированным двигателем можно было только путем эффективного отвода тепла.

Масляный радиатор воздушного типа легко установить в качестве дополнительного оборудования

К похожему эффекту в условиях современных городов приводит ежедневное стояние в пробках, поэтому в конструкции многих автомобилей последних поколений предусмотрен радиатор для охлаждения моторного масла.

Устройство и принцип работы масляного радиатора

В зависимости от инженерных наработок конкретного производителя для охлаждения масла может быть использован обычный радиатор или теплообменник, находящийся в среде охлаждающей жидкости. Первый способ чаще используется на высокофорсированных автомобилях, предназначенных для движения на высокой скорости, так как при этом условии можно рассчитывать на образование потока набегающего воздуха большой силы. Как правило, это медный трубчатый змеевик, иногда с дополнительным оребрением, как у радиатора системы охлаждения. Такой радиатор применен в системе смазки автомобиля Toyota Carina E.

Для обеспечения постоянной температуры масла в систему смазки наряду с радиатором встраивается термостат. Сразу после запуска двигателя, пока масло еще не прогрелось, клапан термостата закрыт, и масло не поступает в радиатор. Это необходимо для сокращения цикла прогрева двигателя, особенно, в холодное время. В более старых конструкциях вместо термостата устанавливался кран, который водитель мог открывать и закрывать по своему усмотрению.

Масляный радиатор в виде змеевика применялся в системе смазки ГАЗ 24 «Волга»

В современных конструкциях чаще используется жидкостное охлаждение масла. Рабочая температура масла должна быть примерно на 10-20% выше, чем в системе охлаждения двигателя. Средняя рабочая температура охлаждающей жидкости даже в летнее время составляет 75-80 градусов, за счет чего и охлаждается масло. В случае применения охлаждения теплообменник совмещен с внешней частью корпуса масляного насоса, к которой крепится масляный фильтр. На выходе и входе в фильтр масло через стенки каналов контактирует с охлаждающей жидкостью. Такое решение применено, например, на Renault Megane I с бензиновым мотором объемом 1,6 литра или на дизельном двигателе Nissan CD20T, который устанавливался на минивен Nissan Serena.

Достоинства и недостатки масляного радиатора

Воздушное охлаждение масла более эффективно, по сравнению с жидкостным. Но в этом случае система получается громоздкой: необходимы дополнительный радиатор и трубопроводы, которые, к тому же, подвержены ударам камней и другим механическим воздействиям. Еще один недостаток кроется в том, что на малых скоростях при слабом набегающем потоке воздуха эффективность системы заметно ухудшается.

Читать еще:  Виды радиаторов в автомобиле

В этом плане жидкостное охлаждение выглядит предпочтительнее, ведь антифриз постоянно циркулирует в двигателе. Кроме того, такая система гораздо компактнее. Но она не подходит для мощных, форсированных моторов, потому что не может эффективно охладить масло при высоких нагрузках. Кроме того, существует опасность разгерметизации между контурами, и тогда масло начнет поступать в систему охлаждения. А после остановки двигателя наоборот: антифриз в масло.

Эксплуатация и обслуживание масляного радиатора

В моторах с жидкостным охлаждением масла радиатор не требует к себе какого-то внимания и обслуживания. Иногда могут подтекать прокладки между его корпусом и блоком двигателя. Их нужно заменить, не дожидаясь, когда масло потечет ручьем.

Маслокулер часто устанавливается на «заряженные» версии серийных автомобилей. К примеру, масляный радиатор есть на BMW 335i E92 — модификации 3-й серии в кузове двухдверное купе

Если вы обнаружили на внутренних стенках расширительного бачка темный налет, а сама жидкость превратилось эмульсию, то возможно виной тому может быть прохудившийся масляный радиатор. Эксплуатировать автомобиль с такой неисправностью нельзя, в противном случае вы загубите мотор.

В системе с воздушным охлаждением масла слабыми местами являются трубки и, собственно, сам радиатор. Время от времени его нужно промывать – пух и мелкий мусор забивают его соты и ухудшают теплообмен.

Потеки масла на радиаторе говорят о том, что его нужно ремонтировать, либо менять. Оставлять это без внимания нельзя, потому что многие авто не имеют предохранительного клапана и если все масло успеет «убежать» быстрее чем вы это заметите, то серьезного ремонта не избежать. Также обратите внимание на шланги. Они должны быть эластичными и не иметь поверхностных трещин. «Подозрительные» шланги лучше заменить.

Радиатор охлаждения масла

Функциональность конструкции автомобиля будет невыполнимой без обеспеченного рационального режима температуры. С данной целью в двигатель встроено устройство охлаждения.

Конструкция охлаждающей системы, как бензинового, так и дизельного моторов авто, аналогична. Система охлаждения мотора содержит массу компонентов, в числе каковых радиатор охлаждающей смеси, масляный радиатор, конденсатор отопителя, вентилятор, центробежный насос, а кроме того расширительный бачок и термостат. В схему конструкции охлаждения внедрена «рубашка», обволакивающая все механизмы мотора. С целью регулировки функционирования системы применяются компоненты управления.

Схема организации охлаждения

Радиатор специализирован с целью остужения подогретой остужающей смеси воздушными потоками. С целью повышения теплоотдачи радиатор обладает особым цилиндрическим приспособлением.

Вместе с главным охлаждающим устройством, в конструкции вводятся паромасляный радиатор и радиатор обратной циркуляции отработанных газов. Масляный охладитель работает с целью остужения масла в смазочной системе авто.

Все двигатели обладают охлаждающей системой, включающей в себя охлаждающую смесь и радиатор, в коем остужается данная смесь, минуя всю конструкцию охлаждения движка.

Но, применение масляного радиатора позволяет наиболее качественно остужать мотор машины. Они применяются с той целью, чтобы развеять тепло от движка благодаря смазочной жидкости, располагающейся именно в движке, и представляется требуемой составляющей его функционирования. Применение такого дополнительного охлаждающего устройства в системе остужения движка авто обретает огромную известность и это абсолютно обоснованно.

Обычно, мотор машины, обладает 2-мя охлаждающими системами: верхняя и нижняя. Весьма принципиален тот факт, чтобы температура моторной смазки не превосходила температурных пределов, рекомендованных изготовителем. Лишь в этом случае масло отработает максимальный срок, не потеряв своей вязкости и других полезных характеристик, при этом предельно оберегая движок автомобиля.

С появлением дополнительных функций и различных «наворотов», современные машины нагреваются значительно сильнее, нежели их более старые предшественники. Поэтому перед изготовителями авто первоочередной задачей встала задача регулирования температуры в двигателе. Повышенный температурный градус влияет на то, что элементы мотора претерпевают износ, а смазочная жидкость, в свою очередь, убавляется в объеме, становится гуще и утрачивает необходимую вязкость. Это наталкивает на мысль о вспомогательном остужении смазки.

Устройство и принцип работы

Масляный радиатор авто – это теплоотводящие трубки и пластинки, по коим проходит циркуляция и, одновременно, остужение смазки. Он устанавливается в конструкцию картера мотора, при этом абсолютно не мешает его деятельности.

Результативность функционирования масляного охладителя авто напрямую опирается на вид применяемых в его производстве веществ, их способности проводить тепло, установку и форму.

Устройство принудительного охлаждения обычно имеет вспомогательный вентилятор, гарантирующий мощный поток воздуха и наилучшее остывание смазочного материла.

Радиатор охлаждения масла авто устроен так, что засоры в системе совершенно исключены. Устройства трубопроводов дают возможность свободно передвигаться жидкости согласно схеме, и целиком устраняться отработке в момент его замены.

Важно знать – применение масляного радиатора в дополнение к основному требует заливки большего количества смазочного материала. Поскольку помимо заполнения смазкой всей системы автомобильного движка, нужно наполнять еще и трубопроводы масляного радиатора.

Дополнительное остужение двигателя авто при помощи масляного охлаждающего устройства значительно увеличивает результативность остужения мотора и самого моторного масла. Поэтому функционируя в обычном режиме, при той же стандартной температуре, смазка никак не пострадает из-за каких-либо отрицательных условий и прослужит более длительный период.

Отличительные черты качественного масляного радиатора

Чтобы не допустить ошибку в выборе автомобильного масляного радиатора, необходимо заострить свое внимание на некоторых нюансах:

  1. наличие добавочной турбины, улучшающей циркуляцию смазочной жидкости в системе охлаждения авто;
  2. значительная разница градусов температуры жидкости при входе и при выходе из охладителя;
  3. уменьшение температуры смазки при эксплуатации;

Плюсы применения дополнительного масляного охладителя

  1. Попадание предельно холодного маслосмазочного материала в движок авто, и, следовательно, повышение его производительности.
  2. Поддержание требуемого температурного режима мотора и моторного масла.
  3. Улучшение качества охраны мотора.

Заключение

Как выяснилось, причины применения масляных охладителей вполне имеют место быть. Конструкция данных узлов схожа с обычными охладителями, что положительно сказывается на цене готового комплекта.
