Калина не выключается вентилятор радиатора

Содержание

Авто-помощь

Советы для автомобилистов

Постоянно работает вентилятор охлаждения на Ладе Калине

Включением в работу, электродвигателя вентилятора системы охлаждения, на легковом автомобиле Лада Калина (ВАЗ-2118), командует электронный блок управления (ЭБУ). Момент включения, зависит от времени подачи сигнала на ЭБУ датчиком температуры, а напряжение с источника тока на клеммы электродвигателя вентилятора подаётся через реле. На части автомобилей Лада Калина, вентилятор может включаться в двух режимах, с малой и большой скоростью вращения. Снижение частоты вращения якоря электродвигателя вентилятора, достигается путём подачи напряжения на его клеммы через дополнительное сопротивление.

Вентилятор, должен включаться при достижении температуры антифриза в 103 градуса в верхнем патрубке системы охлаждения двигателя, но бывают случаи, когда он продолжает работать, не отключаясь независимо от того, какая температура у антифриза в настоящий момент. Происходит это из-за залипания контактов реле включения вентилятора. В большинстве случаев залипшие контакты без посторонней помощи самостоятельно разомкнуться не могут, что не позволяет отключить питание на клеммы электродвигателя вентилятора.

Одной из причин залипания контактов, становится перегрев реле его включения, так как оно расположено в районе дефлектора, через который подаётся горячий воздух к ногам переднего пассажира в случае, когда водитель ставит такое распределение воздушных потоков от радиатора отопителя. Вторая причина, заключается в том, что штатное реле, установленное при сборке автомобиля Лада Калина, рассчитано на силу тока в 30 ампер. Но, как известно, прохождение тока через контакты реле вызывает их нагрев, а так как работающий электродвигатель вентилятора потребляет ток близкий к тридцати амперам, то контакты будут нагреваться очень сильно. Вот это и может привести их к залипанию.

Устранить такую неисправность можно путём установки реле включения вентилятора рассчитанного на силу тока в 40 или 50 ампер, которое будет нагреваться меньше и тогда залипания контактов происходить не будет. Единственной проблемой станет поиск места, где его можно будет приобрести. Правда, можно взять реле стартера от «десятки», рассчитанное на 50 ампер, но у него, при помощи напильника придётся уменьшать ширину ножек до 6 миллиметров, чтобы они стали точно такими же, как у штатного реле.

Почему не работает вентилятор охлаждения на Калине

Вентилятор радиатора служит для принудительного охлаждения радиатора двигателя, при его перегреве. Когда автомобиль находится в движении, радиатор охлаждается за счет встречного воздушного потока.

На малых скоростях, или когда машина просто стоит, радиатор не в силах самостоятельно охлаждать жидкость, поэтому при достижении ней определенной температуры (101-105 градусов) срабатывает датчик, тем самым передавая соответствующий сигнал на контроллер.

Последний анализирует поступившую информацию и включает вентилятор.

Сам вентилятор представляет собой конструкцию, состоящую из кожуха (корпуса) с встраиваемым электрическим двигателем с крыльчаткой. Вентилятор крепится к внутренней стороне радиатора охлаждения.

Неисправности вентилятора охлаждения

Причинами несрабатывания вентилятора могут быть:

  • неисправный датчик температуры;
  • выход из строя реле или предохранителя вентилятора;
  • обрыв электропроводки или отсутствие контакта в разъемах;
  • неисправный электродвигатель вентилятора.

Как найти причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Читать еще:  Чистка радиатора печки кротом

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Цена вентилятора охлаждения и стоимость работ по его замене

Цены на вентилятор охлаждения на Лада Калина (электродвигатель с крыльчаткой) варьируются в пределах 1500-2500 рублей. Замена этого узла на станции техобслуживания обойдется в 300-400 рублей.

Покупая новый вентилятор, обратите внимание на его изготовителя и каталожный номер. Эта деталь может иметь следующие номера:

  • 1118-1308008;
  • 1118-1300025;
  • 21230-1300025-00;
  • 2123-1300025 (с двумя моторами для Калины 2123);
  • MOD285 (марки BM);
  • BMMOD285 (марки Pilenga).

Замена вентилятора охлаждения Лада Калина

Для замены вентилятора охлаждения необязательно обращаться на станцию техобслуживания. Сделать это без особого труда можно и своими силами.

  • головка с трещоткой или накидной ключ на 10;
  • накидной или рожковый ключ на 8;
  • отвертка с крестовой битой;
  • пассатижи.

Порядок работ

  1. Установите автомобиль на ровной площадке.
  2. Поднимите капот, отключите провод «массы» от аккумулятора.
  3. Ключом на 10 отверните два болта крепления воздушного фильтра.
  4. Отключите разъем датчика массового расхода воздуха, нажав на фиксатор.
  5. Отключите разъем клапана продувки, расположенный на корпусе воздушного фильтра.
  6. Открутив отверткой болт хомута фиксации воздуховода, снимите гофру.
  7. Открутите 4 самореза, фиксирующих крышку воздушного фильтра.
  8. Снимите крышку, извлеките фильтрующий элемент.
  9. Открутите ключом на 8 гайку крепления воздухозаборника, и демонтируйте его.

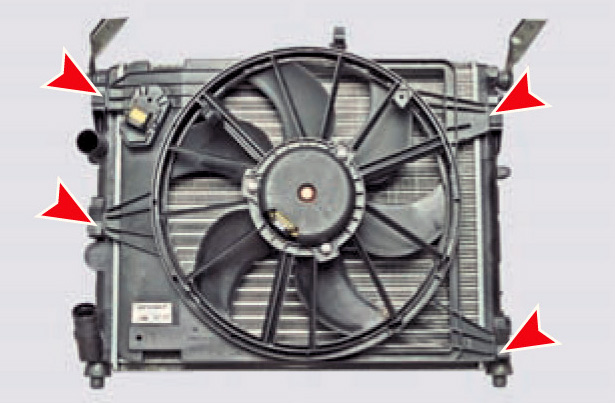

  10. Ключом на 10 отверните две гайки крепления кожуха вентилятора справа по ходу движения автомобиля, а после ключом на 8 две гайки слева.
  11. Рассоедините разъем питания вентилятора.
  12. Аккуратно, чтобы не повредить ламели радиатора, извлеките вентилятор вместе с корпусом.
  13. Ключом на 10 открутите 3 болта крепления электродвигателя, и выньте его из корпуса.
  14. Установите на его место новый электродвигатель с крыльчаткой.
  15. Кожух в сборе с вентилятором прикрутите к радиатору.
  16. Подключите его разъем.
  17. Остальные монтажные работы проведите в обратном порядке.

Заключение

Осуществив замену вентилятора охлаждения, проверьте его работоспособность. Запустите двигатель и прогрейте его до включения вентилятора. На это может потребоваться от 3 до 5 минут.

При включении вентилятора, не глушите двигатель сразу, дождитесь, пока вентилятор отключится.

Что делать, если не включается вентилятор охлаждения на Ладе Калине?

Современные автомобили отечественного производства комплектуются различными контроллерами и датчиками, обеспечивающими полноценную эксплуатацию авто. Если одно из устройств выходит из строя, это может привести к некорректной работе узлов. Из этого материала вы сможете узнать, что представляет собой датчик включения вентилятора Приора и Калина, и какие неисправности для него характерны.

При выходе со строя вентилятора охлаждения Лада Калина, стоит незамедлительно найти причину и устранить ее. Если автомобиль «закипит», то это может привести к фатальным последствиям. В лучшем случае – пробой прокладки, а в худшем – прогиб головки блока, что приведет к принудительной ее замене. Так, что за данным узлом стоит следить и проводить диагностику регулярно.

Как найти причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Читать еще:  Замена радиатора печки джили эмгранд

Если ли потребность в замене вентилятора

Обнаружив, что неполадка кроется именно в вентиляторе или электромоторе, можно попробовать отремонтировать данный элемент. Преимущественно, на Калине 1.6 (8 клапанов) не включается вентилятор охлаждения тогда, когда поломалась щетка или роторные подшипники пришли в непригодность. Реже проблему следует искать в коллекторе или обрыве обмотки.

Если устройство нельзя отремонтировать, необходимо заменить элемент. Не пытайтесь ездить при сломанном вентиляторе. Перегревание мотора автоматически приведет к прорыву шлангов, протиранию прокладок и неисправности поршней.

Ищем причину

Начните проверку с электродвигателя. Для этого отсоедините от него электрические провода, и подключите его напрямую к аккумулятору, соблюдая полярность. Если вентилятор не включился – проблема именно в нем. Если же он заработал, нужно искать другую причину.

Проверьте все контакты на разъемах, а после реле и предохранитель. Они расположены в дополнительном монтажном блоке, который находится справа от панели приборов возле нижнего воздуховода печки.

Предохранитель (50 А) можно проверить тестером, реле лучше взять заведомо рабочее, и установить его в соответствующее гнездо. Если проблема не решилась, идем дальше.

Проверяем датчик температуры. Для этого прогрейте двигатель до рабочей температуры, заглушите его и отключите датчик. Он расположен сверху на корпусе термостата. При отключенном датчике контроллер самостоятельно должен запустить вентилятор на постоянную работу.

Заведите двигатель и дождитесь, пока включится вентилятор. Если температура охлаждающей жидкости достигла критического показателя, а вентилятор не включился, нужно искать обрыв в электропроводке.

Нужно ли менять вентилятор

Если вы установили, что проблема в самом вентиляторе, вернее в его электродвигателе, можно попытаться его отремонтировать. Чаще всего он перестает работать из-за выхода из строя щеток, или же из-за проблем с подшипниками ротора. Реже приходит в негодность коллектор или возникает обрыв в обмотке.

В случае если вентилятор не подлежит ремонту, его нужно заменить.

Ни в коем случае не следует ездить на автомобиле с неработающим вентилятором. Перегрев двигателя неминуемо приведет к разрушению резиновых шлангов системы охлаждения, прокладок, а также грозит выходом из строя деталей поршневой группы.

Описание

Как известно, в любой Приоре и Калине есть система охлаждения, обеспечивающая нормальную работу двигателя и способствующая предотвращению его перегрева. Одним из устройств, позволяющих охладить силовой агрегат, является датчик вентилятора, по сигналу которого вентилирующее устройство должно включаться.

На Калинах этот контроллер предназначенный для активации вентилятора, когда температура мотора достигнет определенной точки. Благодаря вентилятору, который должен включиться по сигналу контроллера, температура двигателя всегда будет в норме и не превысит допустимого порога. Если же устройство не срабатывает, то вентилятор не включится, соответственно, двигатель может перегреться.

Схема подключения датчика в системе охлаждения

Основные причины по которым вентилятор охлаждения радиатора не работает

Рассмотрим основные варианты и места, где нужно искать неисправности:

    Термостат.

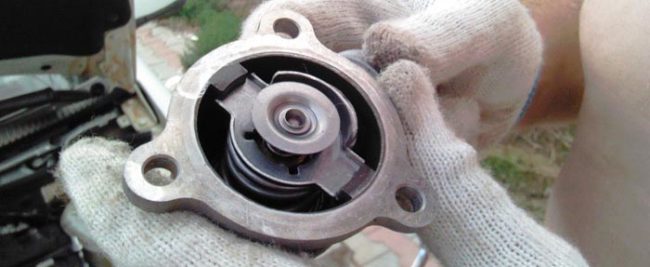

Термостат демонтирован с Лада Калина

Если он вышел со строя – это и есть причина того, почему верно не срабатывает вентилятор охлаждения. Чтобы диагностировать данную неисправность стоит потрогать нижний патрубок. Если он холодный, то термостат умер. Многие автовладельцы Калины привыкли к такому явлению, поскольку он выходит со строя часто, и возят с собой запасной.

Если это не термостат, то следующим этапом становятся предохранители. Нужно удостовериться, что они рабочие и все контроллеры тоже. Самый простой способ – это прозвонить их при помощи тестера или омметра. Схема предохранителей лежит здесь.

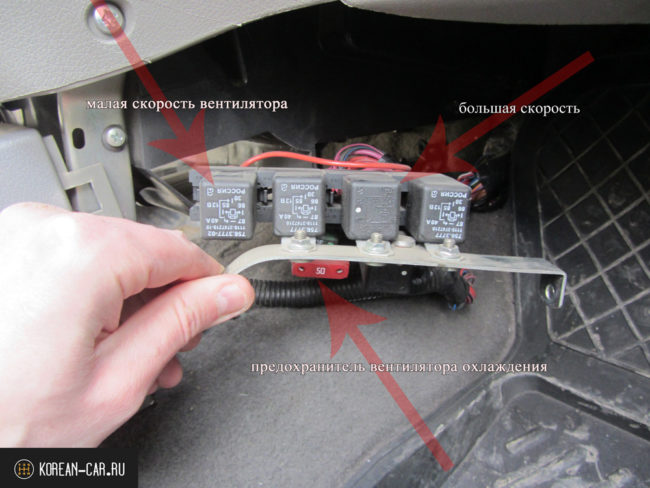

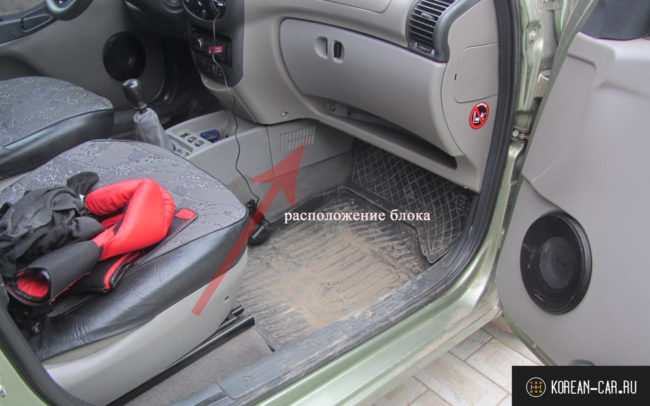

Блок реле с предохранителем вентилятора находится под консолью панели приборов, рядом с контроллером. Предохранитель вентилятора имеет ёмкость 50А, он под номером 3. Реле вентилятора под номером 1.

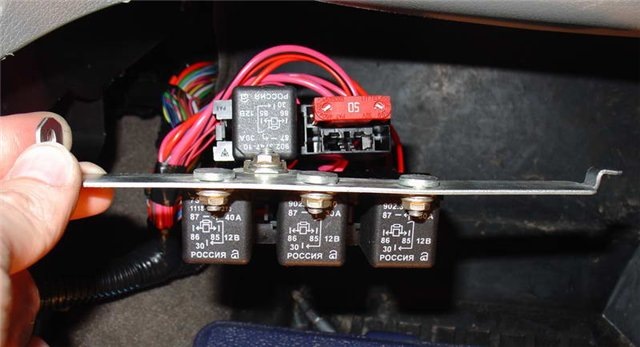

Блок реле и предохранителей

Если же предохранитель живой, то придется демонтировать дополнительный блок управления вентилятором. Для этого, стоит отодвинуть воздуховод теплого воздуха и ключом на 10 выкрутить крепления блока. Теперь можно свободно его достать. На нем есть два реле, которые отвечают за включение вентилятора и за высокие обороты. Диагностируем оба.

  • Теперь, можно перейти к самому мрачному варианту – лезем под капот и «прозваниваем» провода контакта самого вентилятора. Конечно, может быть перелом или обрыв провода, но нет ничего худшего, чем сгоревшая обмотка внутри вентилятора. Скорее всего вентилятор в данном случае пойдёт под замену.
  • Еще одной причиной не срабатывания включения вентилятора может быть сломавшийся датчик термостата. Для того, чтобы вентилятор запустился в аварийном режиме придется скинуть с него разъемы. Проверить датчик можно сняв термостат, и опустить его в кастрюлю с горячей водой, термостат должен открыться.
  • Последней причиной, по которой может не срабатывать вентилятор является обрыв в самой цепи включения.

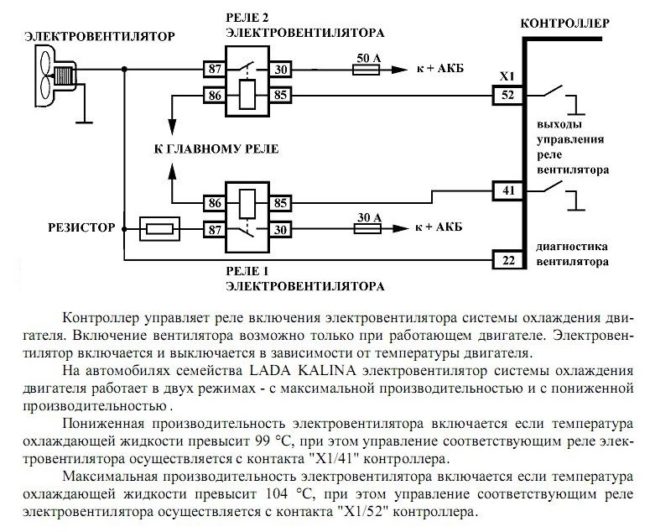

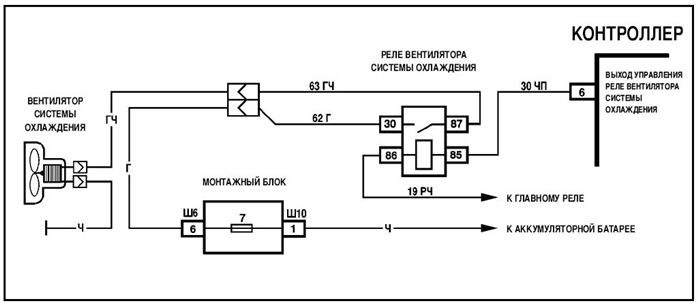

    Электрическая схема работы вентилятора охлаждения

    Замена вентилятора охлаждения Лада Калина

    Для замены вентилятора охлаждения необязательно обращаться на станцию техобслуживания. Сделать это без особого труда можно и своими силами.

    • головка с трещоткой или накидной ключ на 10;
    • накидной или рожковый ключ на 8;
    • отвертка с крестовой битой;
    • пассатижи.
    Читать еще:  Замена радиатора печки на матизе

    Порядок работ

    1. Установите автомобиль на ровной площадке.
    2. Поднимите капот, отключите провод «массы» от аккумулятора.
    3. Ключом на 10 отверните два болта крепления воздушного фильтра.
    4. Отключите разъем датчика массового расхода воздуха, нажав на фиксатор.
    5. Отключите разъем клапана продувки, расположенный на корпусе воздушного фильтра.
    6. Открутив отверткой болт хомута фиксации воздуховода, снимите гофру.
    7. Открутите 4 самореза, фиксирующих крышку воздушного фильтра.
    8. Снимите крышку, извлеките фильтрующий элемент.
    9. Открутите ключом на 8 гайку крепления воздухозаборника, и демонтируйте его.
    10. Ключом на 10 отверните две гайки крепления кожуха вентилятора справа по ходу движения автомобиля, а после ключом на 8 две гайки слева.

    Как заменить вентилятор

    Поняв, почему именно не работает вентилятор охлаждения Лады Калины, следует заменить неисправный элемент. При должных навыках и сноровке можно выполнить ремонт самостоятельно. Из инструментов нужно подготовить пассатижи, отвертку, ключи на 8 и 10.

    Для начала устанавливаем транспортное средство на ровную площадку. Затем поднимаем капот, отключаем систему от АКБ. С помощью ключа отсоединяем крепления воздушного фильтра. Далее необходимо отключить ДМРВ (просто нажмите на фиксатор) и клапан продувки, который находится на корпусе воздушного фильтра. Откручивает болт хомута, снимаем гофру.

    Снимаем крышку фильтра воздуха, извлекаем фильтрующий элемент, демонтируем воздухозаборник. После приступаем к креплению кожуха вентилятора и отсоединяем питание вентилятора. Правильно все сделав, можно будет демонтировать вентилятор. Извлекаем электромотор, а затем меняем его на новый элемент. Затем собираем все обратно.

    В конце стоит проверить работоспособность устройства. Запускаем мотор, после чего прогреваем его 3-5 минут. Вентилятор за это время должен включиться. Глушить машину, как только вентилятор закрутится, не нужно – следует подождать, когда устройство выключится автоматически.

    А если полностью отказался работать вентилятор?

    Для определения причины такой неисправности, сначала необходимо проверить состояние предохранителя, стоящего в электрической цепи. Его можно найти на боковой консоли, около пассажирского кресла. Он спрятан под крышкой дефлекторов. Открутив саморез, крышка легко снимется, и предохранитель будет доступен для изучения.

    Чтобы извлечь весь предохранительный блок и подключенные реле, необходимо освободить крепление. Без гаечных ключей здесь не обойтись. Снимать блок нужно аккуратно без спешки, так как можно повредить провода, которые к нему подключены. Только единственный предохранитель блока отвечает за работу вентилятора.

    При целостности предохранителя необходимо проверить работу реле, которое питает электродвигатель вентилятора. Таких реле установлено два. Левое включает низкую скорость вентилятора. А расположенное справа отвечает за высокую скорость его работы.

    Другой неисправностью, которая относится к реле вентилятора охлаждения, является непрерывность работы вентилятора охлаждения, когда зажигание выключено. Это может привести к разряду аккумуляторной батареи. «Калина» потом просто не заведется. Основной причиной является залипание контактов. На блок попадает антифриз, протекающий из радиатора, установленного над печкой.

    Когда реле и предохранители работают исправно, необходимо проверить работу датчика температуры. Именно он приказывает вентилятору начать работать. Этот датчик располагается с правой стороны бачка радиатора.

    Чтобы проверить его работоспособность, нужно удалить штекерный разъем, взять перемычку, с ее помощью замкнуть между собой клеммы разъема. Включение вентилятора говорит о том, что датчик находится в исправном состоянии. Если вентилятор никак не реагирует, то прежде чем менять датчик, необходимо проверить работоспособность электродвигателя вентилятора. Для этого клеммы электродвигателя нужно подсоединить к контактам АКБ. Двигатель должен заработать. В случае отказа, придется устанавливать новый электромотор.

    Почему не срабатывает вентилятор охлаждения на Лада Калина

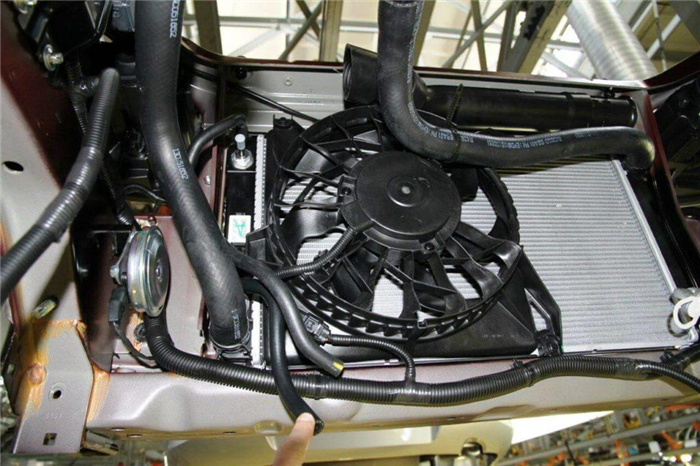

    Вентилятор охлаждения является неотъемлемой частью системы охлаждения. Он служит для создания потока воздуха, обдувающего радиатор с циркулирующей в нём охлаждающей жидкостью.

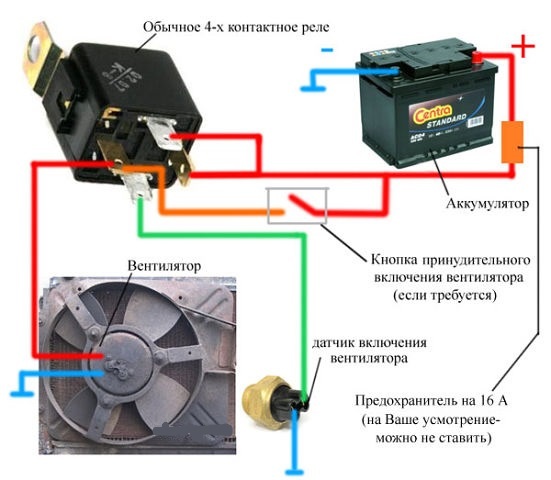

    Схема включения вентилятора системы охлаждения двигателя.

    Вентилятор включается в случае превышения порога заданной температуры охлаждающей жидкости. На Калине заводская настройка 101 °C. Антифриз начинает кипеть при 110 °C.

    Основные причины

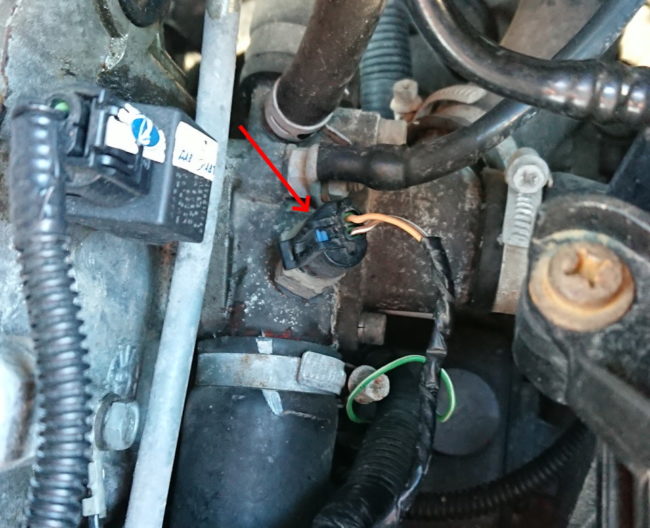

    • Неисправность датчика температуры охлаждающей жидкости. На Лада Калина их два. Один даёт данные на панель приборов, второй в ЭБУ автомобиля.

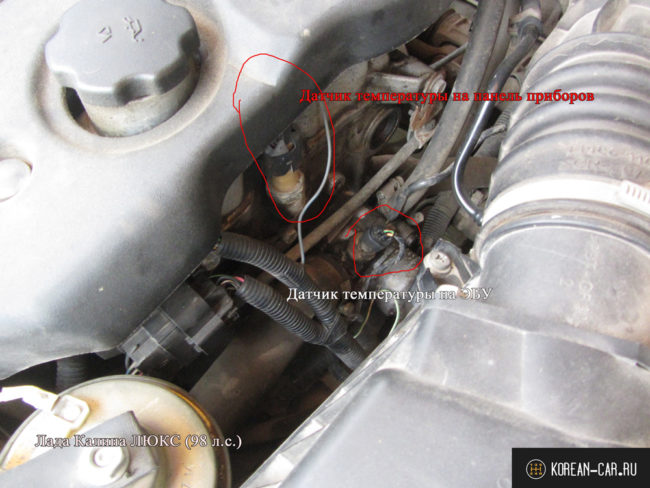

    Схема датчиков температуры на Лада Калина.

    У нас Калина с двигателем от Приоры (98 лошадок). Под капотом весьма тесно. На фото расположение вентилятора охлаждения под капотом.

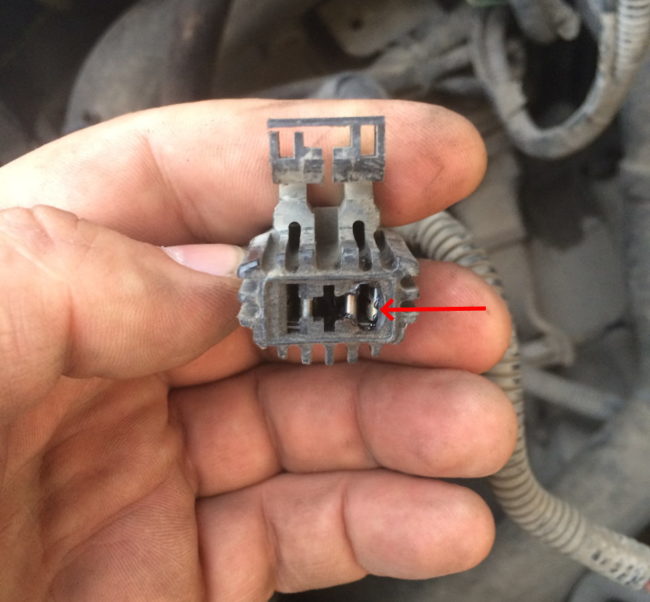

    Подгорание контактов на разъеме, который подключается к вентилятору. Временно устраняется подгибом пластинки контакта, затем колодку меняют на новую.

    Наиболее частой поломкой является неисправность датчика температуры ввиду его сравнительно низкой надёжности. Найти причину несложно собственными силами.

    Алгоритм проверки

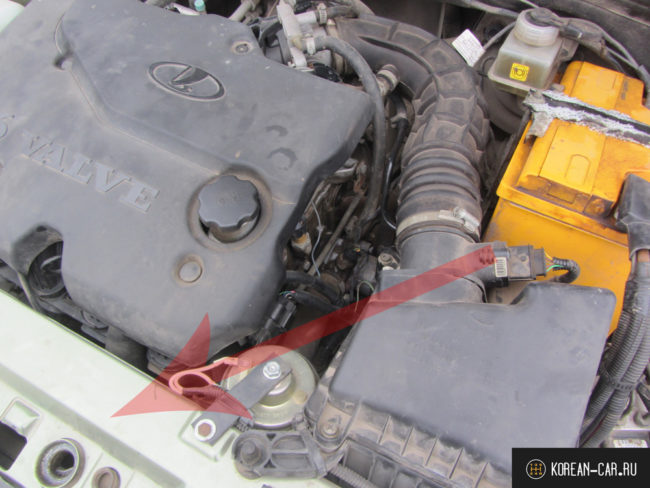

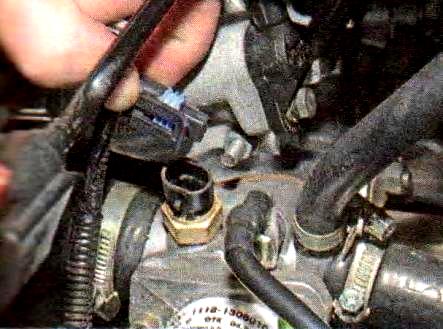

    • Отсоединяют разъём с датчика температуры, который находится возле термостата. При отключенном датчике и включенном зажигании вентилятор охлаждения должен работать постоянно . Если вентилятор не включился, то это может быть предохранитель вентилятора или сам вентилятор.

    Скидываем колодку с датчика и включаем зажигание.

    Схема предохранителей работы вентилятора охлаждения.

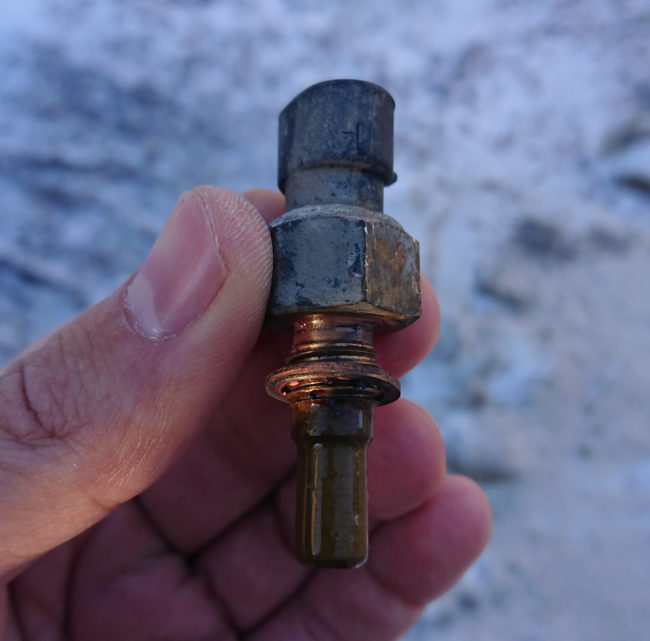

    Проверка датчика

    Для полной проверки датчик придется снять, что связано со сливом небольшого количества охлаждающей жидкости.

    Проверить датчик можно тестером в режиме сопротивления . Щупы прибора подсоединяют к клеммам разъёма и погружают кончик датчика в горячую воду. Таблица показаний.
