Как заменить радиатор печки рено логан

Меняем радиатор печки на «Рено Логан»

В наше время уже невозможно представить себе автомобиль без отопителя. По крайней мере, в нашем суровом климате. Если в тридцатиградусный мороз в машине откажет печка, то уедет такая машина очень недалеко. Это относится ко всем автомобилям, и «Рено Логан» не исключение. Радиатор отопителя в этом автомобиле может стать для автолюбителя источником настоящей головной боли. Но к счастью, его можно заменить, причём сделать это можно собственноручно. И на этом моменте мы остановимся подробнее.

Назначение радиатора отопителя на «Рено Логан»

Радиатор отопителя на «Рено Логан» выполняет ту же функцию, что и основной радиатор системы охлаждения двигателя: он служит простым теплообменником.

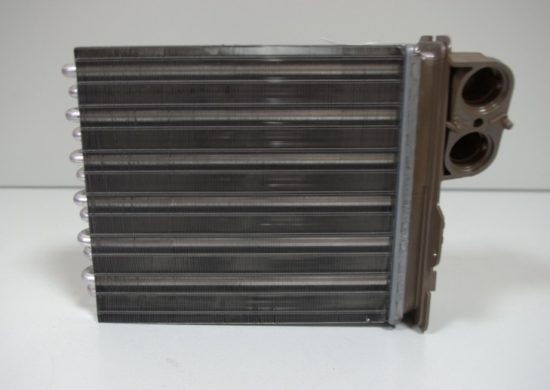

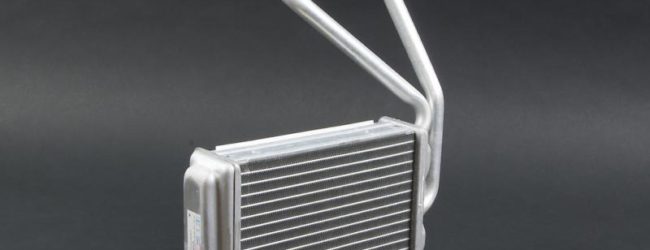

Отопительные радиаторы на «Рено Логан» обычно сделаны из алюминия

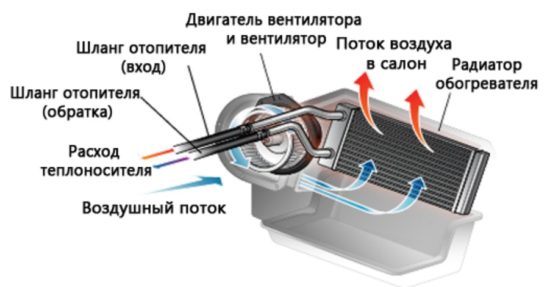

Принцип его работы прост. Антифриз, нагретый раскалённым двигателем, поступает в печной радиатор, который интенсивно обдувается небольшим вентилятором, нагнетающим горячий воздух от радиаторных решёток в специальные воздуховоды. По ним горячий воздух поступает в салон машины и обогревает его. Интенсивность обогрева регулируется изменением скорости вращения вентилятора и изменением угла поворота специальной дроссельной заслонки для холодного воздуха, поступающего снаружи.

На автомобиле «Рено Логан» отопительный радиатор является обычным теплообменником

Расположение радиатора печки в «Рено Логан»

Радиатор печки находится ниже приборной панели, практически на уровне пола салона, у правой ноги водителя. Увидеть его не представляется возможным, поскольку он со всех сторон закрыт пластиковыми панелями и салонной обивкой. И для того чтобы добраться до радиатора и заменить его, всю эту облицовку придётся снимать. Основная часть работ по замене этого устройства связана именно с разборкой облицовки.

Причины замены отопительных радиаторов в «Рено Логан»

Причин, по которым автолюбителю придётся менять отопительный радиатор, может быть две:

  • радиатор отопителя потёк;
  • радиатор отопителя засорился.

Утечки в отопительных радиаторах возникают из-за механических повреждений или из-за коррозии. Чаще всего течь возникает там, где трубки теплообменника припаяны к радиаторному бачку. Но если радиатор подвергается ударам или очень сильной и длительной вибрации, то трещины могут возникнуть в любом месте этого устройства.

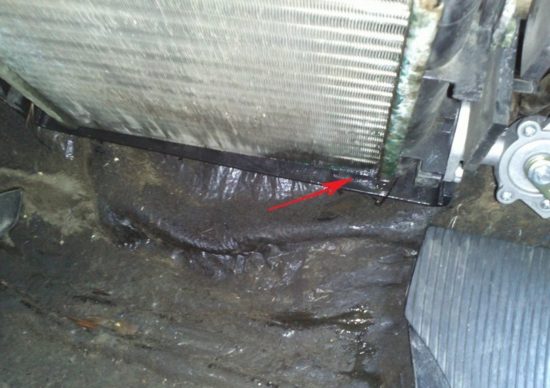

Течь в отопительных радиаторах «Рено Логан» возникает от механических повреждений и сильной вибрации

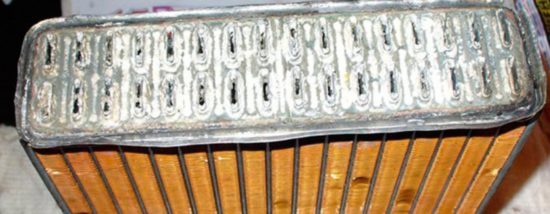

Засорение радиаторных каналов — вторая причина замены радиатора. Для того чтобы эти каналы забились грязью до абсолютной непроходимости, требуется много времени, а выявить эту неисправность можно только методом исключения. Если все компоненты отопительной системы работают нормально, но печка всё равно не греет, значит, проблема в забившемся радиаторе, который пора заменить.

Читать еще:  Регулятор оборотов вентилятора радиатора

Если радиатор «Рено Логан» засорился, промыть его практически невозможно

Замена отопительного радиатора на «Рено Логан»

Для того чтобы своими руками заменить радиатор отопителя на «Рено Логан» требуется подобрать подходящие инструменты и расходные материалы. Итак, для работы нам понадобится:

  • новый отопительный радиатор производства RENAULT;
  • рожковые ключи на 10, 12 и 13;
  • торцовая головка на 14 с длинным воротком.

Последовательность операций

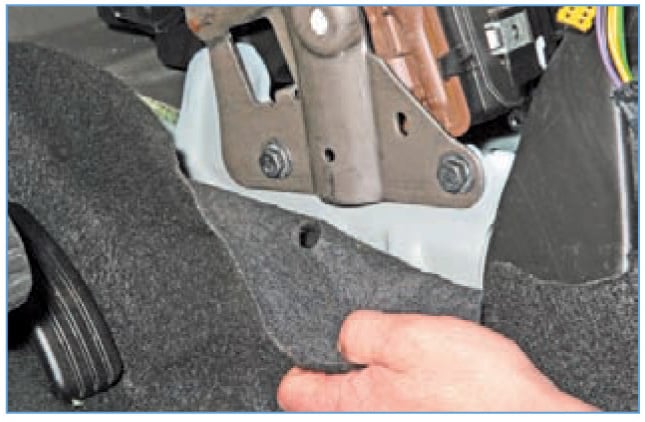

  1. Открывается кабина автомобиля. Пластиковые клипсы, удерживающие напольное покрытие, открываются. Напольное покрытие отгибается. Открывается доступ к кронштейну отопителя с двумя болтами.

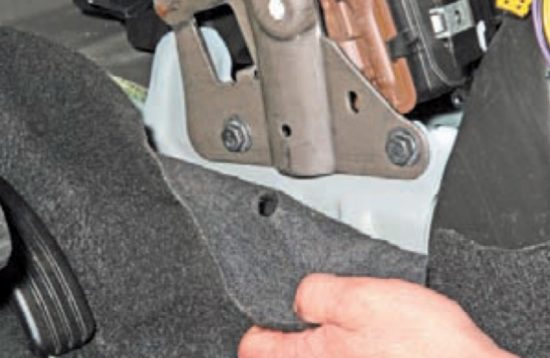

Напольное покрытие, закрывающее кронштейн радиатора «Рено Логан», отгибается

Болты на отопительном кронштейне «Рено Логан» удобно откручивать торцовой головкой

Два верхних болта кронштейна отопителя выкручиваются торцовой головкой на 14

За кронштейном «Рено Логан» находится жгут на защёлках, он извлекается вручную

Текстолитовая пластина над радиатором «Рено Логан» очень хрупкая

Текстолитовая радиаторная пластина «Рено Логан» снимается с трубок

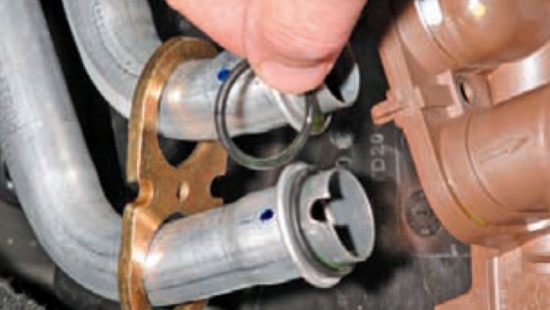

На радиаторных трубках отопителя «Рено Логан» есть резиновые уплотнительные кольца, которые надо снять

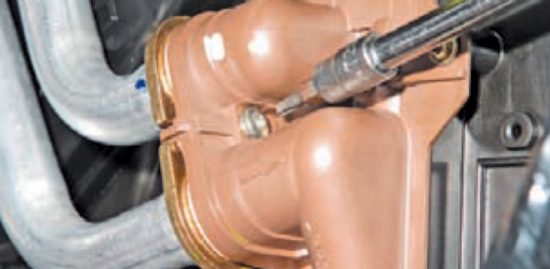

Саморезы, удерживающие отопительный радиатор «Рено Логан», откручиваются торцовой головкой

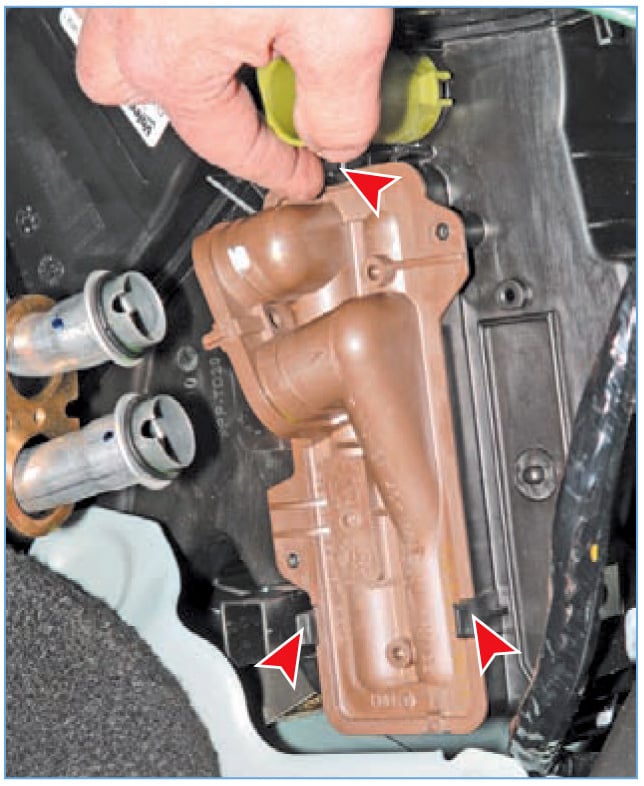

Пластиковые зажимы — последнее, на чём держится радиатор отопителя «Рено Логан»

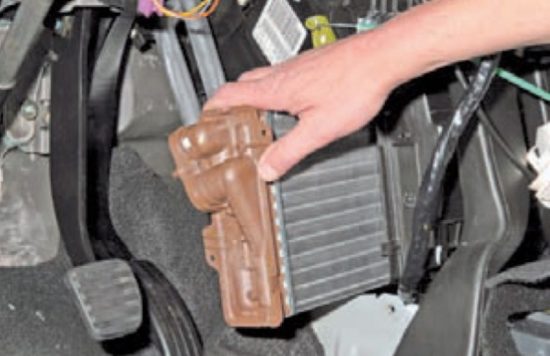

Крепёж радиатора печки «Рено Логан» снят, и её можно извлечь из ниши

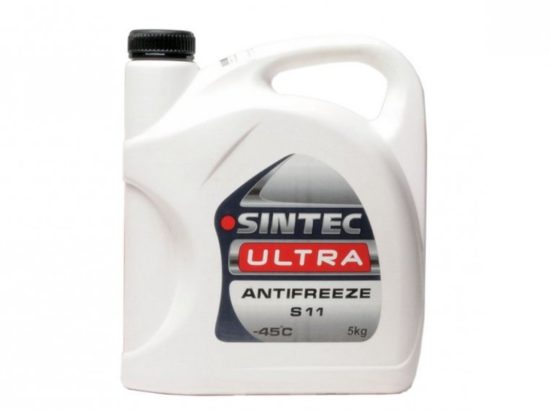

Самым оптимальным вариантом для «Рено Логан» является охлаждающая жидкость СИНТЕК

Итак, замена неисправного радиатора — задача не такая сложная, как может показаться на первый взгляд. Куда сложнее бывает определить, что печка перестала греть именно из-за проблем с радиатором. Единственная проблема, которая может возникнуть у начинающего автолюбителя, может быть связана с хрупким текстолитом крепёжной пластины, с которым нужно обращаться очень бережно. В остальном никаких трудностей быть не должно.

Как заменить радиатор печки рено логан

Снятие радиатора отопителя Рено Логан

Снимаем радиатор отопителя для замены при обнаружении течи охлаждающей жидкости через радиатор.
Сливаем охлаждающую жидкость (см. «Замена охлаждающей жидкости Рено Логан»). Снимаем комбинацию приборов (см. «Снятие комбинации приборов Рено Логан»). Снимаем нижнюю облицовку консоли панели приборов (см. «Снятие панели приборов Рено Логан»).
С левой стороны консоли вынимаем пистон крепления коврового покрытия к кронштейну поперечной балки…

…и отгибаем край покрытия.

Головкой «на 13» отворачиваем два болта нижнего крепления кронштейна поперечной балки (для наглядности панель приборов снята).

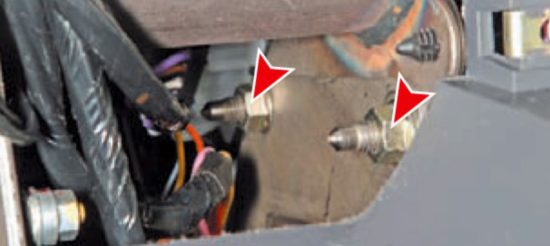

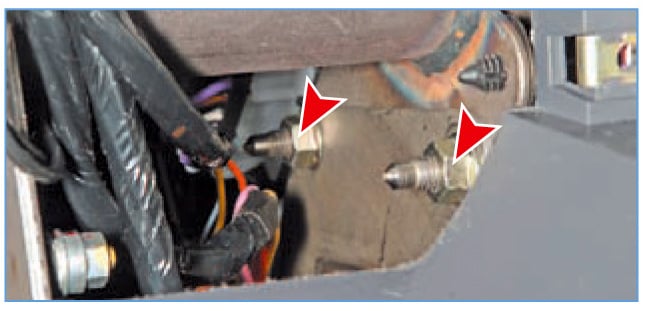

Через отверстие в панели приборов (под комбинацию приборов) ключом «на 13» отворачиваем две гайки верх него крепления кронштейна поперечной балки.

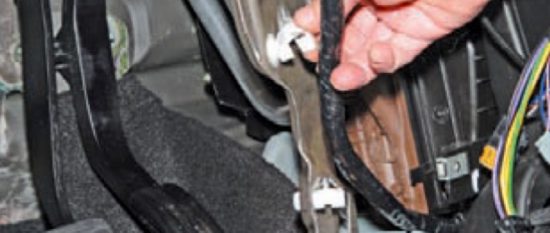

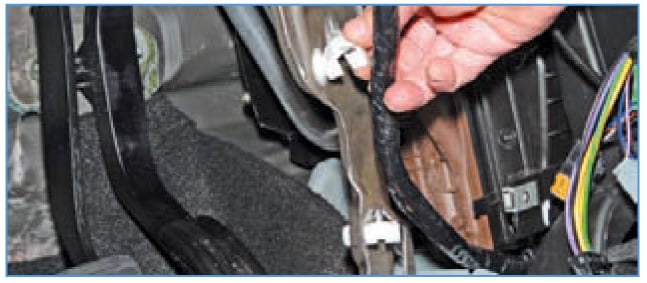

Вынимаем жгут проводов из держателей, расположенных на внутренней стороне кронштейна, и снимаем кронштейн поперечной балки.

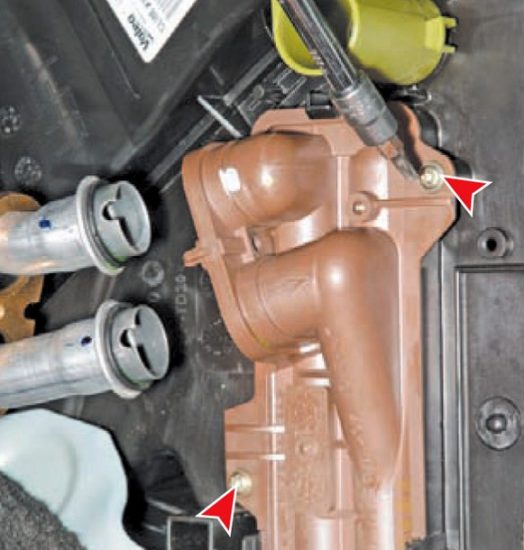

Ключом «Torx T-20» отворачиваем винт крепления прижимной пластины трубок радиатора отопителя.

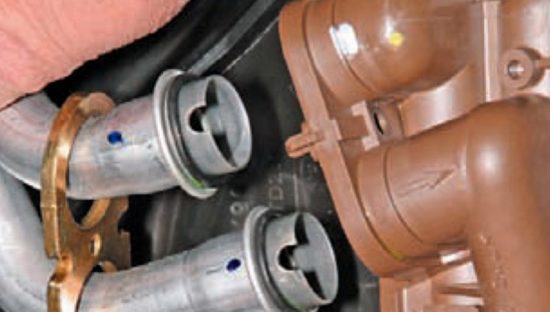

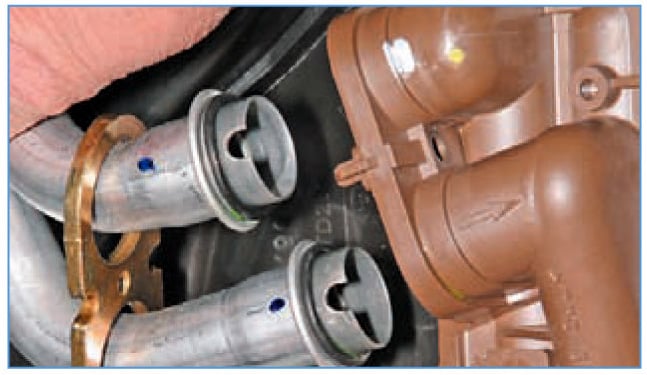

Вынимаем трубки из отверстий бачка радиатора отопителя.

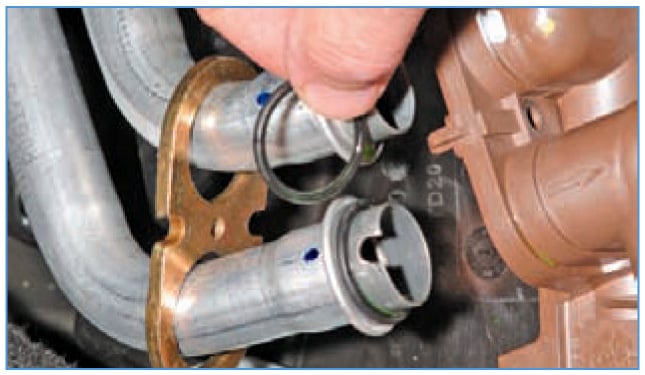

На наконечниках трубок установлены резиновые уплотнительные кольца.

Читать еще:  Вентилятор охлаждения радиатора газ 31105

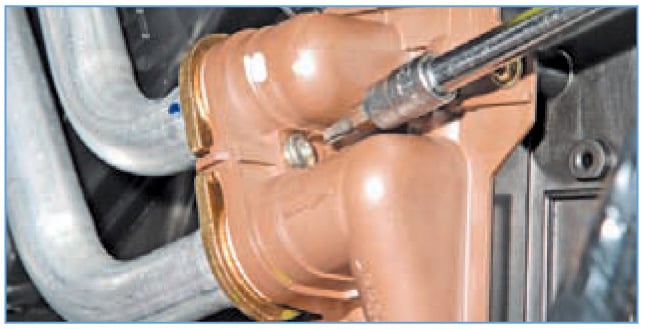

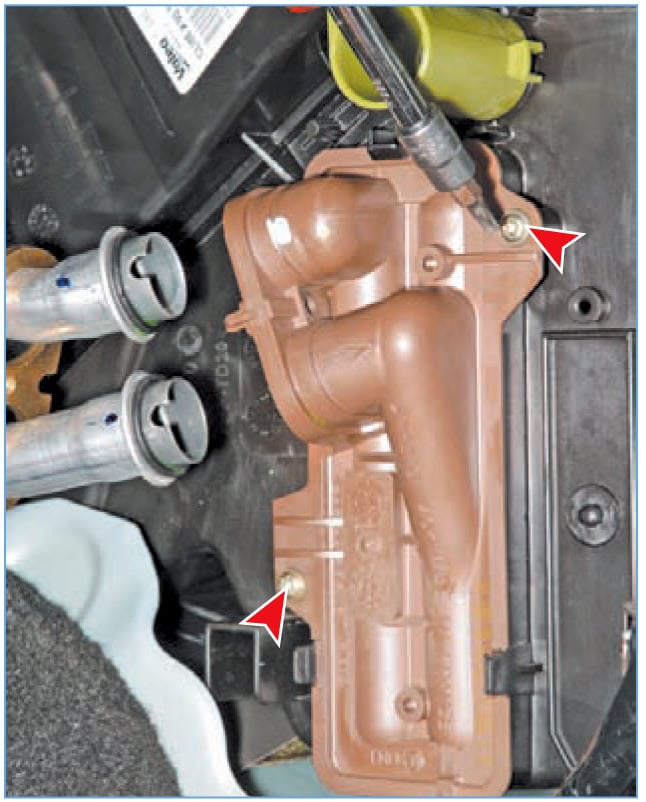

Ключом «Torx T-20» отворачиваем два самореза крепления радиатора.

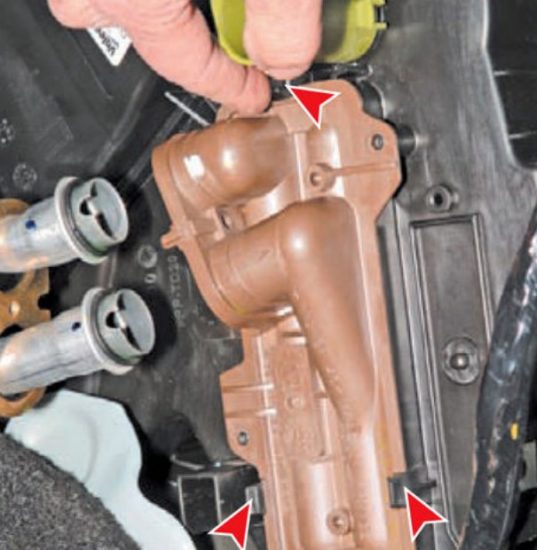

Отжав три защелки…

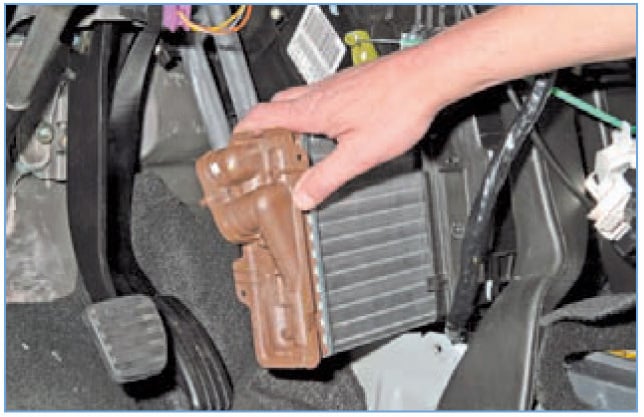

…вынимаем радиатор из корпуса отопителя.

Перед установкой радиатора заменяем резиновые уплотнительные кольца на наконечниках трубок.
Устанавливаем радиатор отопителя в обратной последовательности

Замена радиатора отопителя на Рено Логан

Здравствуйте. Покажем как заменить радиатор отопителя на Рено Логан.

Для диагностики радиатора отопителя запустите двигатель и прогрейте до рабочей температуры. Далее на холостых оборотах двигатель работает, а вы пробуете как дует с воздуховодов. Затем поднимите обороты до 3 тыс. и сравните. Если воздух начинает нагреваться, значит забит радиатор отопителя.

Артикул:

  • 6001547484 — оригинальный радиатор отопителя для Логан (в комплекте идут уплотнения и винты)

Инструменты:

  • плоская отвертка
  • вороток
  • головка на тринадцать
  • Torx T20
  • ветошь

Пошаговая инструкция

1. Сдергиваем нижний кожух с защелок и снимаем. Беремся как показано ниже и дергаем в стороны (к дверям).

2. Снимаем клипсу чтобы отвести в сторону ковер. Клипсу можно подковырнуть плоской отверткой.

3. Мы получили доступ к болтам крепления планки которая поддерживает стойку, а на этой стойке уже закреплена торпеда. Планку нужно снять чтобы получить доступ к радиатору.

Откручиваем два болта которые отмечены на фото ниже.

4. Сдавливаем по бокам и продавливаем внутрь клипсу отмеченную ниже. На этой клипсе закреплен жгут проводов.

5. Снимаем разъем замка зажигания с планки. Отжимаем фиксатор и стягиваем.

6. После снятия разъема мы получаем доступ к гайкам крепления планки. Откручиваем гайки крепежа и снимаем планку.

Как будете выводить планку, не спешите, там нужно еще отсоединить один жгут проводов.

7. После снятия планки у нас появился доступ к радиатору отопителя.

8. Откручиваем три винта под Torx T20.

9. Подложив ветошь под патрубки, вынимаем их.

10. Отгибаем защелки и извлекаем радиатор.

Защелки в прямом смысле не гнуться, просто на них нужно нажать и выводить радиатор.

11. Перед установкой нового радиатора посадочное место желательно продуть сжатым воздухом или очистить вручную.

12. Заменяем уплотнительные кольца на патрубках. После замены колец смажьте их немного чтобы они легко зашли в радиатор.

13. Устанавливаем радиатор.

14. Прикручиваем радиатор двумя винтами.

15. Вставляем патрубки в радиатор и фиксируем удерживающую планку винтом.

16. Далее заливаем охлаждающую жидкость, прокачиваем систему, удаляем воздух. Проверяем нет ли утечек на патрубках.

17. Если утечек нет, устанавливаем металлическую планку и остальное. Я думаю это в подробностях не нуждается.

Видео урок

Замена радиатора и вентилятора печки Рено Логан

Отопление автомобиля Рено Логан принципиально не отличается от принятых мировых стандартов. Источником тепла служит система охлаждения двигателя, к которой напрямую подключён радиатор отопления. В него поступает тепло, выработанное горячей охлаждающей жидкостью, а оттуда через воздуховоды переходит в салон. Воздуховоды оснащены заслонками, управление которыми осуществляется при помощи тросового привода. Заслонки Рено предназначены для регулирования потока поступающего горячего воздуха.

В наших широтах нормальная работа узла имеет не последнее значение — в холодном салоне внимание водителя не сосредоточено на дороге. Причин плохой работы печки может быть несколько.

Читать еще:  Герметик для радиатора автомобиля хай гир

Неисправность вентилятора

В Рено Логан и конструктивно похожих автомобилях ремонт вентилятора печки необходимо начинать с проверки предохранителя. Перед установкой новой детали необходимо убедиться, что переключатель скоростей вентилятора работает корректно, иначе потребуется повторная замена. Обнаружить предохранитель можно в монтажном блоке салона. Он маркирован зелёным цветом, а на электрической схеме Рено обозначен как F36.

Если печка не греет или работает плохо, издавая при этом хруст или скрип, то придётся провести ремонт. В запущенных случаях дело может дойти до полной замены узла.

Не потребуется снимать всю приборную панель Рено Логан: достаточно выкрутить два болтика. Первый находится под облицовочной панелью правой стоки, второй – под заглушкой в нижней правой части бардачка. Открутив оба шурупа, необходимо снять бардачок с направляющих, дёрнув на себя. Действуйте аккуратно, чтобы ничего не сломать. Узел будет непосредственно под бардачком, увидеть его в таком положении невозможно. Нащупав вентилятор, нужно найти защёлку и повернуть весь узел по часовой стрелке.

Исправный вентилятор нужно почистить, смазать и вернуть на место, повторив последовательность действий в обратном порядке. Если деталь не работает, то придётся менять.

Неисправность в радиаторе

Ещё одна распространённая причина, по которой печка не греет должным образом, кроется в радиаторе. Эта деталь системы отопления ремонту не подлежит, ввиду тонкой конструкции. При обнаружении неисправностей радиатора потребуется замена. После приобретения новой детали можно приступать к изъятию старой.

Процедура несложная и состоит из следующих действий:

  1. Прежде всего, необходимо слить охлаждающую жидкость. Иначе в дальнейшем она может испачкать салон.
  2. Следующий шаг – отсоединение патрубков в моторном отсеке. Обжимные хомуты придётся заменить.
  3. Для перестраховки стоит продуть радиатор от остатков охлаждающей жидкости.
  4. Снять облицовку пола.
  5. Извлечь магнитолу или заглушку.
  6. Снять центральную накладку панели приборов.
  7. Снять кожух рулевой колонки.
  8. Извлечь комбинацию приборов и её накладку.
  9. Скрутить гайки усилителя панели и снять его.
  10. Открутить шуруп крепления патрубков.
  11. Вывинтить шурупы крепления радиатора отопления, отжать защёлки корпуса отопителя и изъять устройство.

Старое устройство можно отправлять в пучины истории. С новым проделывать те же действия, но обратной последовательности. После несложной процедуры печка снова греет.

Смена лампочки

Если не горит лампочка подсветки регуляторов, то сперва нужно проверить предохранители. Лампа подсветки центральной панели — одна. Отсутствие повреждённых предохранителей означает, что необходима замена лампочки.

  1. Снять накладку магнитолы.
  2. Аккуратно поддев отвёрткой, снять серую панель.
  3. Снять ручки, которыми управляется вентилятор, обдув и печка.
  4. Открутить шурупы крепления модуля.
  5. Модуль выдавить внутрь, а верхнюю часть вынуть наружу.
  6. Отжать защёлки по бокам и отогнуть панель. Снять панельку затруднительно, достаточно просто отогнуть.
  7. Вот тут и обитает лампочка подсветки. Заменить её на новую и собрать все в обратном порядке.

После несложной процедуры лампочка подсветки снова работает.
