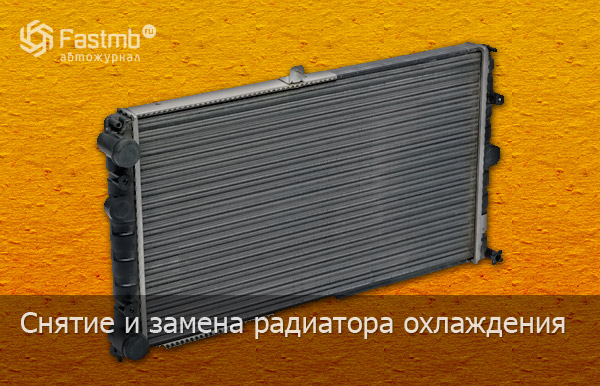

Снятие и замена радиатора охлаждения

Подробная процедура по снятию радиатора на автомобиле марки ВАЗ 2110 с видео сопровождением. Данная информация поможет в замене его и на других машинах.

Современный автомобиль — сложная система взаимосвязанных деталей. Нарушение штатного режима работы любой из них в конечном итоге приведёт к поломке нескольких других. Наглядным примером для такого утверждения являются случаи поломки радиатора.

Радиатор системы охлаждения — одна из самых уязвимых деталей автомобиля. Имея тонкий латунный корпус с большим количеством паяных соединений, он более, чем какая либо другая деталь подвержен механической деформации. А говоря простым языком — пробою от удара случайно залетевшего камешка или ветки дерева.

Второй распространённой причиной поломок радиатора есть разрушение точек пайки и контактной сварки. Именно в этом случае, взаимное влияние элементов автомобиля оказывает разрушительное действие: длительная эксплуатация химическим путём ослабляет зону контакта, нарушение режима работы помпы или термостата повышает температуру охлаждающей жидкости, прикипевший клапан крышки не даёт вовремя сбросить давление и в итоге получаем множество точек протекания.

Есть ещё множество причин, из-за которых радиатор может нуждаться в ремонте, но это уже тема для другой весьма объёмной статьи, а в этом обзоре мы кратко расскажем, как правильно снять радиатор системы охлаждения автомобиля ВАЗ 2110, если вдруг обнаружилась течь.

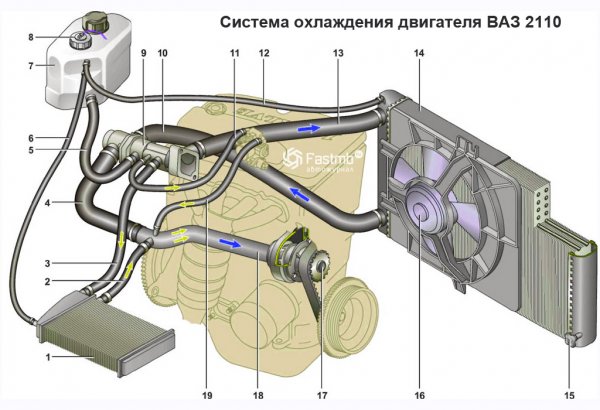

Схема: система охлаждения двигателя ВАЗ 2110

Снятие и замена радиатора:

1. Аккумулятор будет мешать демонтажу, поэтому его надо снять.

2. Для слива охлаждающей жидкости надо снять модуль зажигания. Теперь, имея доступ к пробкам на блоке цилиндров и на радиаторе, сливаем охлаждающую жидкость в предварительно подставленную ёмкость.

3. Если автомобиль оборудован инжекторной системой, надо снять воздушный фильтр.

4. Отключаем провода, ведущие к вентилятору. Для этого отсоединяем клеймёную колодку на вентиляторе и разрезаем хомут, фиксирующий жгут.

5. Освобождаем тягу дроссельной заслонки, которая крепится к кожуху вентилятора.

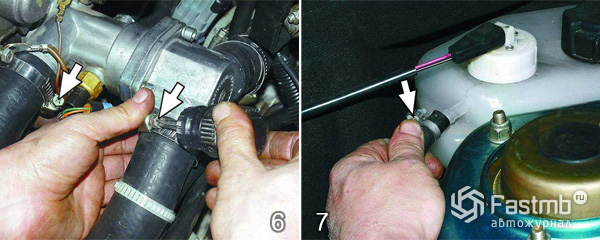

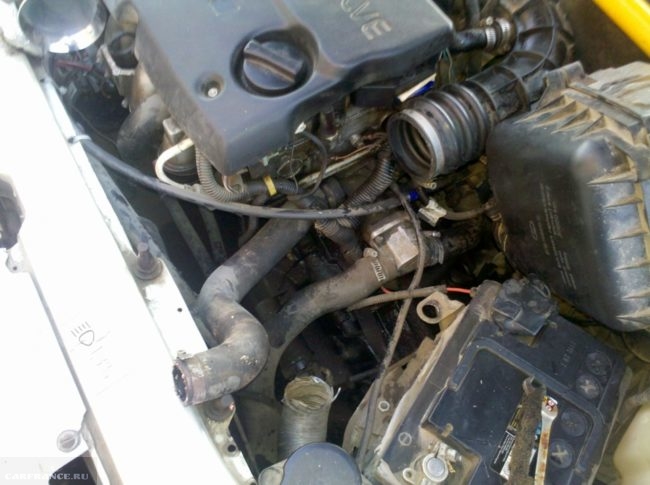

6. Предварительно ослабив хомуты, снимаем с посадочных штуцеров термостата патрубки системы охлаждения.

7. Отсоединяем патрубок для отвода пара, ведущий от радиатора к расширительному бачку в точке его крепления к бачку. Снимаем хомут.

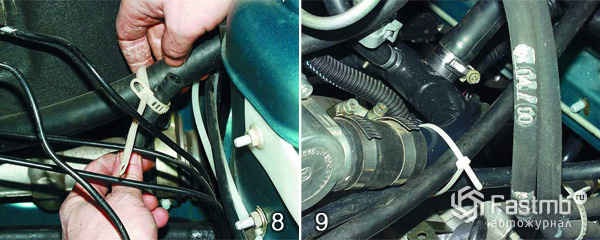

8. Извлекаем пароотводящий патрубок из фиксирующих его хомутов. Как правило, эти хомуты есть в двух точках. Первая на шланге расширительного бачка.

9. Вторая – на трубе водяного насоса.

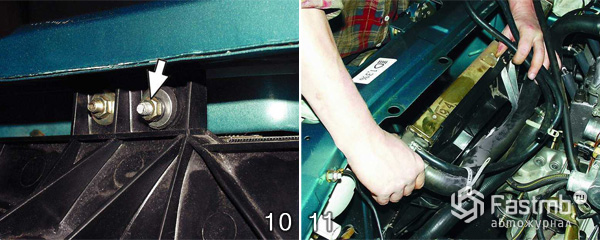

10. Разбираем верхнее крепление радиатора к раме автомобиля (таким образом мы одновременно освобождаем вентилятор).

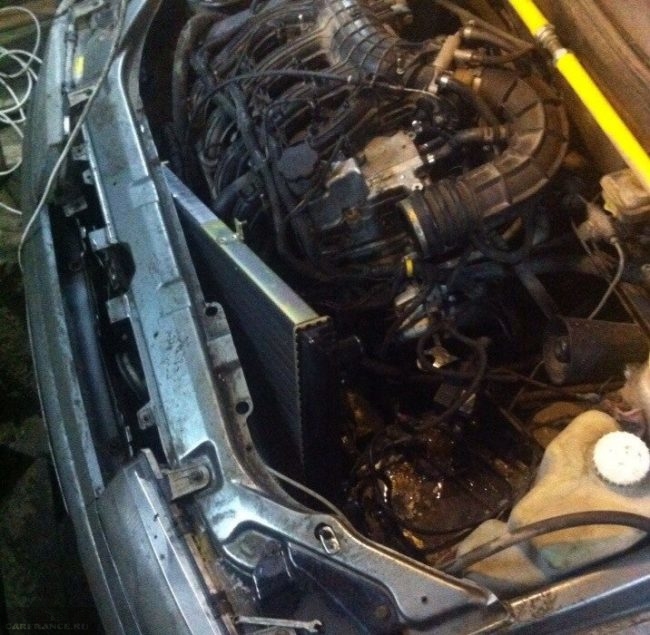

11. Вынимаем радиатор из автомобиля ВАЗ 2110. Для того чтобы он без проблем «вышел» надо наклонить его к двигателю.

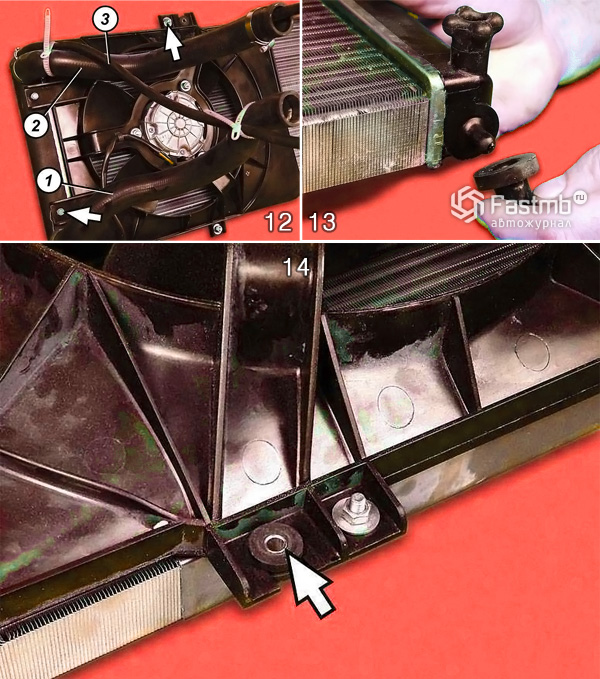

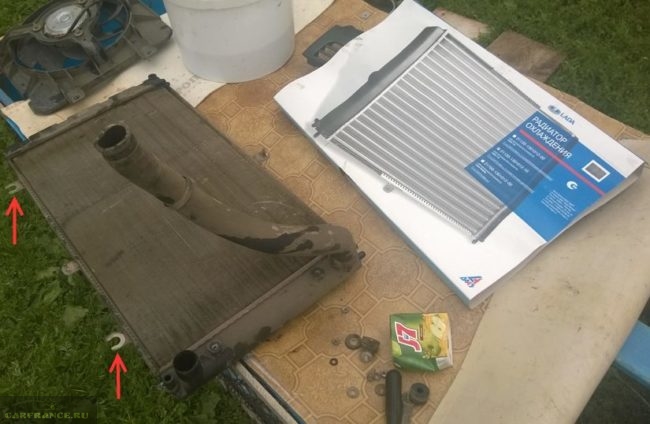

12. Отсоединяем от снятого радиатора все шланги и вентилятор. Для этого послабьте затяжение хомутов и отсоедините от радиатора шланг №1 (отводящий), шланг №2 (подводящий) и под номером 3 (пароотводящий). Далее открутите по два болта с гайкой.

13. Если на нижних штифтах остались посадочные подушки, снимаем их и оцениваем их состояние. В случае деформации или растрескивания — меняем на новые.

После этого, снятие радиатора ВАЗ можно считать завершённым. Теперь определяем, где в радиаторе течь, подав в него воздух с давление не более 0.2 МПа и погрузив его в воду. Но правильным решением будет доверить эту процедуру профессионалам. Хотя сложно тут ничего нет.

14. Замена радиатора 2110 модели машины ВАЗ на новый происходит в обратном порядке. Но, перед установкой нового или отремонтированного радиатора на автомобиль, проверяем состояние резиновой втулки верхнего крепления. В случае износа — меняем на новую. Устанавливаем вентилятор, фиксируя его кожух.

15. Устанавливаем радиатор на рабочее место, выполняя все пункты данной инструкции в обратном порядке, только изначально не забудьте надеть на шрифты радиатора подушки нижнего крепления.

16. Самым последним этапом в замене радиатора будет заливка антифриза (тосола) в систему охлаждения. Для этого подробно читайте статью под названием: «Замена охлаждающей жидкости ВАЗ 2110».

1. Замена радиатора охлаждения на Шевроле Ланос:

2. На Ford Scorpio GFR 2.0:

3. Жигули Самара 2:

Видео: продувка радиатора и замена вентилятора на «Форд»:

Как снять радиатор охлаждения на ВАЗ 2110?

Но с течением времени, в условиях даже самого щадящего режима эксплуатации, радиатор может выйти из строя. Некоторые пытаются его отремонтировать, хотя по факту ремонт даст только временный эффект, позволяющий добраться своим ходом до станции технического обслуживания. Самый лучший вариант — это замена.

Конструкция

Схема системы охлаждения двигателя

Конструктивными элементами рассматриваемого сегодня агрегата охлаждения являются:

• Две части корпуса;
• Патрубки;
• Сердцевины;
• Сливной кран, расположенный в нижней части корпуса;
• Заливная пробка в верхней части корпуса с двумя клапанами (впускной и выпускной).

Также справедливости ради стоит отнести к системе охлаждения термостат и электровентилятор, которые играют свою важную роль в охлаждении мотора.

1. Корпус представляет собой два бака с примыкающими к нему патрубками, по которым проходит охлаждающая жидкость.
2. Сердцевиной является ряд из латунных трубок, которые спаяны с ребрами охлаждения. Их можно найти внутри корпуса.
3. Заливная пробка позволяет перенаправить охлаждающую жидкость в радиатор, а сливной кран служит для слива жидкости, когда это потребуется.

Почему перегревается мотор

Двигатель на ВАЗ 2110 может перегреваться по разным причинам. Первоочередная — это снижение эффективности работы системы охлаждения. Почему же она перестает должным образом работать?

1. Патрубки охлаждающей системы могут засориться. Сегодня подобная ситуация встречается редко. Преимущественно при условии, что для СО применяется очень низкосортная охлаждающая жидкость. Выход один — поменять патрубки и использовать нормальную ОЖ.
2. Различные подтеки, утечки приводят к снижению уровня жидкости охлаждения. Тут придется заменить все компоненты, из-за которых возникает утечка.
3. Корпус загрязнен. С течением времени на корпусе радиатора накапливается мусор, грязь, листья, трупики насекомых и так далее. Это негативно влияет на эффективность работы. Потому обязательно периодически выполняйте наружную очистку корпуса.
4. Течь радиатора. В такой ситуации вам придется его снять, оценить масштаб повреждений и решить, ремонтировать его или менять на новый.

Выбор нового

Перед тем как снять радиатор охлаждения со своего ВАЗ 2110, нужно подумать, какой агрегат окажется на его месте. Вариантов не так много, однако выбор следует сделать грамотно.

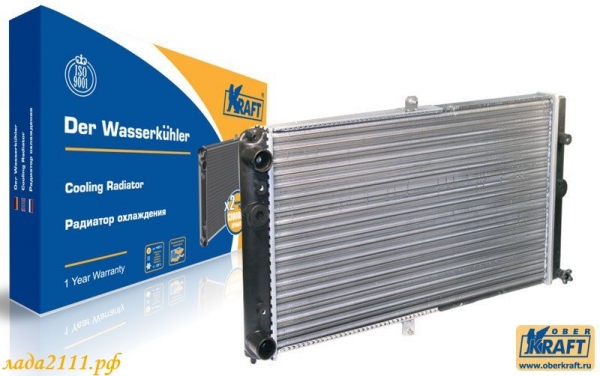

Модель Крафт

Для отечественной «десятки» предусмотрено два типа охлаждающих устройств — алюминиевые и медные . И здесь важно подумать, чего именно вы хотите — надежной, длительной работы, либо минимальные финансовые затраты на его покупку.

1. Алюминиевые. Они обладают небольшим весом, достаточно дешевые. Цены напрямую зависят от производителя. Но такие радиаторы обладают худшим показателем теплопроводности, он не так эффективно охлаждают двигатель. Плюс для алюминиевых агрегатов характерно появление коррозии уже через непродолжительный период эксплуатации. Среди наиболее востребованных моделей отметим две:
   1. Luzar. Его стоимость сейчас около 1000 рублей;
   2. Прамо. За него придется отдать где-то 1600 рублей.
2. Медные . Обладают большим весом, но эффективнее справляются со своей непосредственной задачей. Срок службы значительно дольше, медь защищает от образования коррозии. Для возникновения течи вам придется как следует постараться, удариться передком о что-то твердое. То есть механическая прочность у медных радиаторов на высоком уровне. Единственный недостаток — высокая цена. За 5 тысяч рублей вы сможете приобрести великолепный двухрядный радиатор, КПД которого повышен на 40 процентов.

Замена

Процедура демонтажа и замены простая, если предварительно изучить руководство по эксплуатации, а также просмотреть видео уроки, проконсультироваться со специалистами.

Крепеж

Выполняйте работу пошагово, чтобы добиться желаемого результата:

• Слейте жидкость охлаждения через нижнюю пробку;
• Уберите со своего посадочного места аккумуляторную батарею, поскольку она будет вам мешать в процессе замены;
• Если речь идет об инжекторном двигателе, тогда придется дополнительно снять воздушный фильтр;
• Разберите обязательно верхние крепежи к раме, а также освободите электровентилятор. Его придется демонтировать;
• Дополнительно снимите два патрубка — те, которые подводят и отводят пар;
• Немного наклоните радиатор в сторону силового агрегата, что позволит его без особых усилий снять;
• При незначительной течи и отсутствия повреждений коррозией, радиатор вполне поддается ремонту. Хотя рисковать мы вам не советуем, поскольку даже качественно отремонтированный радиатор может регулярно вызывать различные проблемы;
• Устанавливая новый агрегат, обратите внимание на резиновые подушки. На них корпус радиатора опирается своей нижней частью. Эти подушки должны прочной войти в отверстия, расположенные на поперечине;
• Залейте новую охлаждающую жидкость в систему, подключите патрубки, поставьте на место аккумуляторную батарею, закрутите все пробки. Только теперь можно включать в работу двигатель, проверять эффективность работы нового элемента охлаждающей системы.

Процедуру по замене радиатора охлаждения на автомобиле ВАЗ 2110 никак сложной назвать нельзя. Да, она имеет определенные тонкости, нюансы, требует соблюдения мер безопасности и аккуратной, последовательной работы.

Схем по обману клиентов на автосервисе хоть отбавляй. Они могут начать менять радиатор, но сказать, что у вас там еще целый перечень серьезных проблем, которых по факту не существует. Они выполнят простейшие работы, если вообще что-то сделают, и предоставят вам счет на кругленькую сумму.

Но не все так страшно. Есть хорошие автомастерские, а опытный автовладелец способен решить ряд проблем со своей машиной за счет собственных усилий.

Как правильно снять радиатор охлаждения ВАЗ-2110

Если вы научитесь снимать радиатор охлаждения ВАЗ-2110, то и другие отечественные машины вам будут по плечу. Жизнь диктует свои правила, купил автомобиль – учись его обслуживать, тем более ВАЗ позволяет делать это своими руками, как-никак механика.

Машина – это система взаимосвязанных механизмов и элементов, отклонения в работе хотя бы одной из них уже приводит к внештатным ситуациям – сбою целой конструкции. Радиатор системы охлаждения, по словам автомехаников, чуть ли не одна из самых уязвимых деталей, подверженных деформациям. Механическое повреждение появляется очень просто – достаточно летящего камешка или упавшей ветки дерева.

Еще одна причина поломки – разрушение точек пайки и сварки. Чем продолжительнее химический контакт, тем больше нарушение в режиме работы помпы или термостата, что в свою очередь увеличивает показатели температурного режима охлаждающего раствора.

Присоединенный клапан крышки не дает возможности своевременно понизить давление, точек протекания становится слишком много.

Инструкция по снятию радиатора охлаждения ВАЗ-2110

Для того чтобы заменить радиатор охлаждения на ВАЗ-2110, сначала нужно правильно снять старый прибор. А для этого демонтируйте аккумулятор, иначе он будет мешать. Дальше следуйте последовательной инструкции:

1. Снимите модуль зажигания. Теперь вам открыты пути для осуществления ремонтных мероприятий с пробками на блоке цилиндров и радиаторе.
2. Снимите пробки и слейте старую охлаждающую жидкость в заранее подставленную тару.
3. Если в машину встроено инжекторное устройство, извлеките воздушный фильтр.
4. Отсоедините провода, идущие к вентилятору. Чтобы это сделать, снимите колодку с клеймом, расположенную на вентиляторе, и разрежьте хомут, поддерживающий жгут.
5. Освободите тягу дроссельной заслонки, расположенной прямо возле кожуха вентилятора.
6. Слегка ослабив соединение кожуха, достаньте с посадочных штуцеров термостата патрубки охлаждающего механизма.
7. Отложите в сторону отсоединенный патрубок, отвечающий за отвод пара, ведущий от радиатора к расширяющему бачку на участке фиксации к бачку. Отложите в сторону хомут.
8. Достаньте патрубок для отведения пара из соединяющих его хомутов. Обычно в ВАЗ-2110 эти хомуты размещаются в 2-х точках – на шланге, подходящем к расширительному бачку, и трубе, присоединенной к водяному насосному устройству.
9. Далее аккуратно разберите верхний крепеж радиатора, имеющийся возле рамы машины. Теперь вентилятор в свободном доступе.
10. Извлеките радиатор. Чтобы не пришлось тянуть его и применять силу, наклоните его к двигателю.
11. Отсоедините от извлеченного устройства шланги и вентилирующий механизм. Сначала ослабьте прилегание хомутов и вытащите отводящий, подводящий шланги, извлеките и пароотводящий. Затем открутите болты с гайками.
12. Если на штифтах, расположенных снизу, есть подушки для лучшей посадки, после снятия оцените их состояние. Если они растрескались или есть ощутимые деформации, поменяйте на новые приспособления.
13. Для определения участка течи подайте в радиатор воздушный поток с давлением в пределах до 0,2 МПа и поместите в воду.

Что делать дальше

Чтобы заменить старый радиатор ВАЗ-2110 новым прибором, повторите вышеописанное в обратном порядке, начиная с последнего пункта. Чтобы радиатор работал хорошо, стоит также проверить состояние втулки из резины на верхнем крепеже. Если деталь сильно износилась, замените на только что купленную и ее.

Последующие мероприятие по установке нового изделия выглядят следующим образом:

• зафиксируйте устройство для вентиляции воздуха;
• хорошо затяните кожух;
• определите радиатор на прежнее место в ВАЗ-2110, наденьте на штифты подушки нижнего крепежа;
• когда радиатор уже стоит, добавьте антифриз.

Как увеличить срок эксплуатации радиатора охлаждения

Каким бы хорошим ни был радиатор системы охлаждения в ВАЗ-2110, при отсутствии профилактики его работы он все равно даст сбой, что в итоге обернется большими проблемами для автолюбителя – перестанут работать двигатель и печка, обогревающая салон машины. Чтобы этого избежать, специалисты рекомендуют вовремя проводить промывку устройства. 1-2 плановые процедуры за год вполне достаточно для продления эксплуатации системы и двигателя.

Что еще нужно помнить начинающему автолюбителю? Заливка тосола для эффективного использования железного коня – это, конечно, хорошо, но без очищения с помощью специальных моющих средств новый раствор совсем скоро почернеет.

Автомеханики советуют проводить комплексное очищение, только так можно удалить всю накипь, сформировавшуюся на стенках трубопровода внутри. Большое значение имеет правильный выбор средства, которое размягчит и вымоет загрязнения:

1. После слива старой жидкости залейте новую. Включите двигатель ВАЗ-2110 на 10 минут, заглушите мотор и слейте раствор в тару. Так нужно повторять, пока вода не станет полностью чистой.
2. Если есть материальная возможность, купите специальное моющее средство, это может быть щелочной, кислотный или двухкомпонентный раствор. Последний – самый эффективный в отношении накипи.
3. Некоторые применяют народный метод – смешивают каустическую соду, уксус и молочную кислоту. Но экспериментировать с большим объемом молочной кислоты специалисты не советуют – она может разъесть резиновые детали внутри машины.

Снимаем радиатор охлаждения на ВАЗ-2110 для замены своими руками (+артикулы)

Проблемы с системой охлаждения обязательно влекут за собой более серьёзные проблемы с двигателем. А костяк этой системы — радиатор охлаждения. При малейших признаках неисправности необходимо думать либо о ремонте, либо о замене радиатора полностью. Но для начала нужно определиться какой радиатор лучше для ВАЗ-2110 и какой был установлен с завода.

Выбираем радиатор для ВАЗ-2110

Деталь не из дешёвых, а скупой платит дважды. Поэтому в случае с радиатором охлаждения лучше переплатить сотню-другую, но обеспечить своему двигателю нормальную рабочую температуру и избавить его от перегрева.

На родном радиаторе ВАЗ-2110 есть ушки для крепления, но некоторые производителя выпускают модели без этих креплений.

Признаки неисправности и поломки

Признаки неисправности радиатора, который подлежит замене, понятны — неисправимая течь и лужи под машиной.

Негерметичность может быть вызвана не только физическим повреждением, но и некачественными охлаждающими жидкостями. В любом случае, ремонт радиаторов с помощью волшебных присадок, затягивающих трещины и дыры, губителен для двигателя. Никто не может сказать, что это средство закупорит в системе охлаждения. Поэтому выхода два — замена или ремонт.

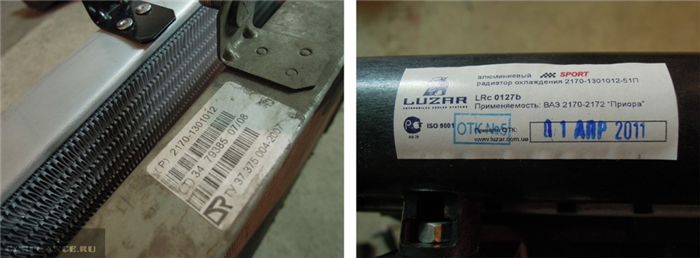

Артикулы

Иногда ремонт радиатора и вовсе невозможен, а иногда будет стоить дороже нового. Поэтому сразу рассмотрим предложения рынка и модель. А модели всего две — для 1,5-литрового карбюраторного двигателя и для всех остальных. Более поздние модели для всех инжекторных моторов подходят и к Приоре, и к Калине. Старый радиатор для карбюраторного двигателя имеет каталожный номер 2110-0810106000 и стоит порядка 1000-1500 рублей. Новый с артикулом 2172-1300010, 2112-1301012, 21102-1301012, 2170-1301012-95 может стоить от двух до шести тысяч.

На «десятки» с 2008 года с завода ставили «приоровские» радиаторы.

Цена радиатора ВАЗ-2110 зависит от материала и производителя:

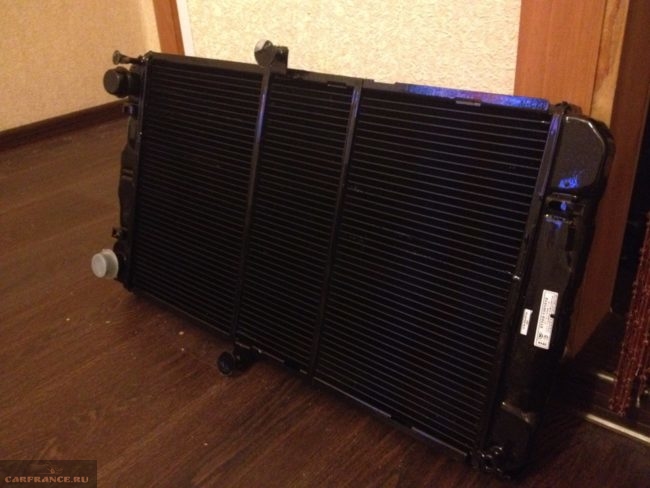

Медный радиатор . Выпускается всего несколькими заводами: Оренбург, ШААЗ и несколькими зарубежными компаниями. Высокая цена оправдывается высоким ресурсом, превосходными теплоотводящими свойствами и ремонтопригодностью. Из минусов — только цена и вес. Он тяжелее как по рублям, так и по килограммам.

Радиатор медный 2-х рядный.

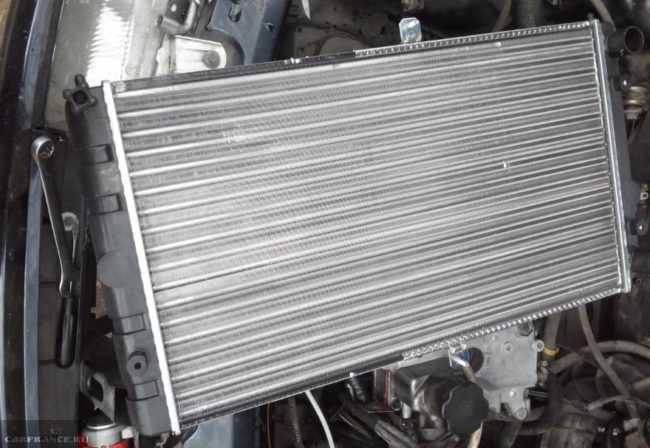

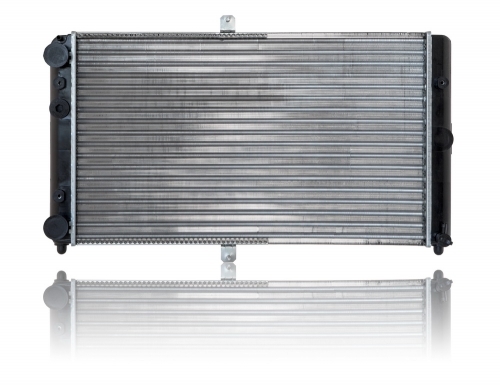

Радиатор алюминиевый 2112-1301012.

Снимаем радиатор охлаждения на ВАЗ-2110

Независимо от того, что нам предстоит, замена или ремонт, радиатор нужно снять. Операция простая и займёт всего несколько минут, а для работы пригодится только ёмкость для слива антифриза и стандартный набор инструментов.

Работу удобнее проводить с возможностью доступа под машину, а слив антифриза проводим на холодном двигателе.

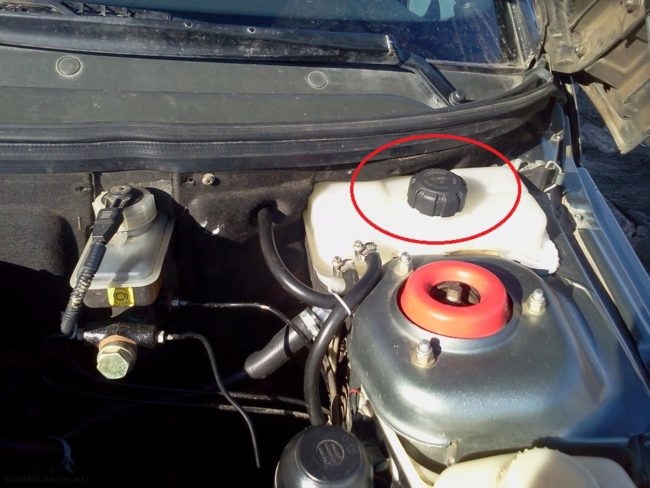

Открываем крышку расширительного бачка.

Откручиваем крышку бачка.

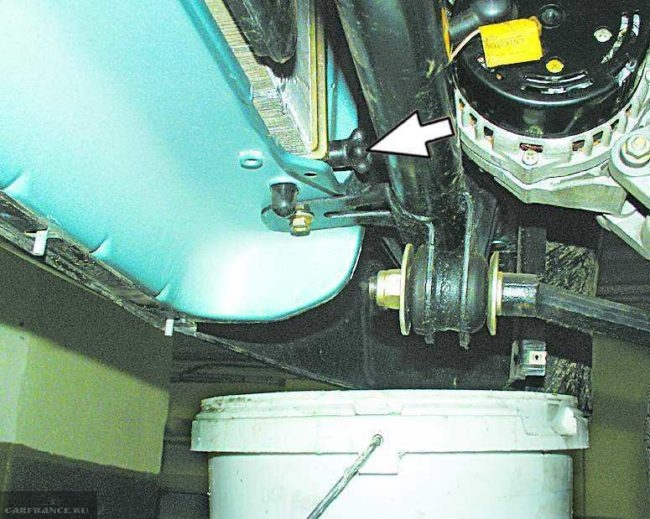

Подставляем ёмкость и откручиваем пробку радиатора.

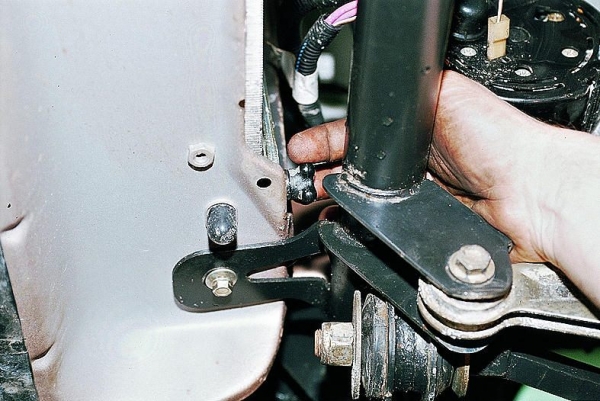

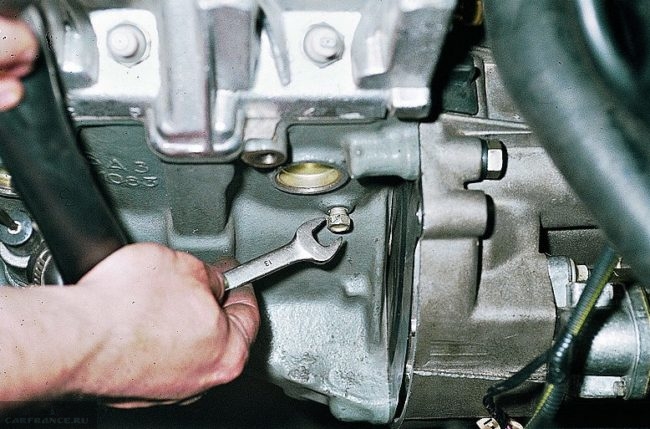

Ключом на 13 выворачиваем пробку на блоке цилиндров.

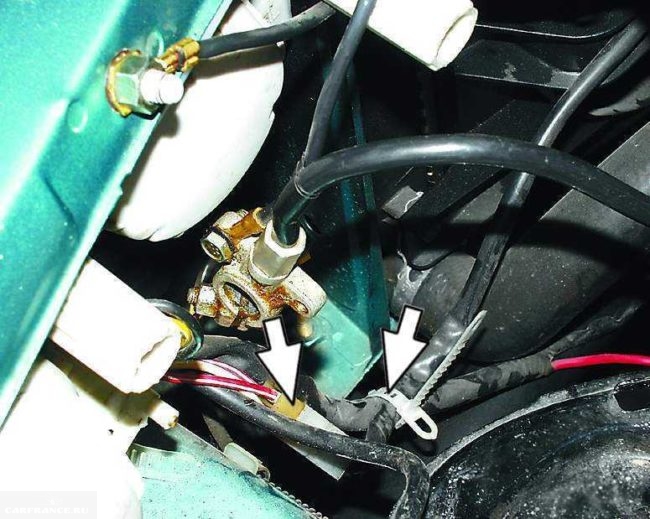

Снимаем хомут и разъединяем колодки.

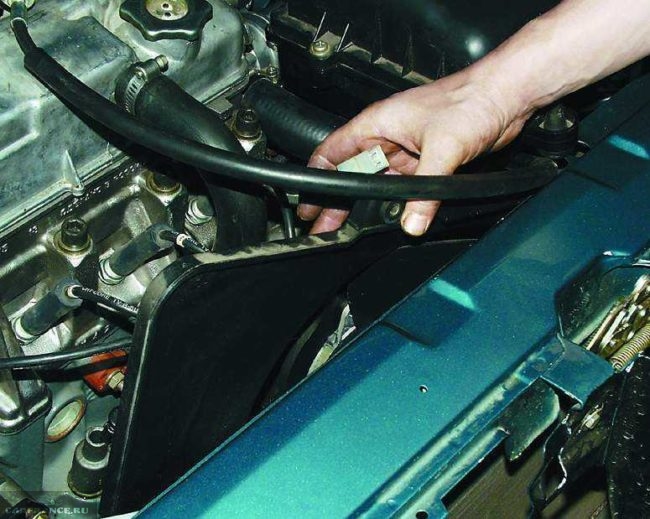

Вытаскиваем кожух вместе с вентилятором.

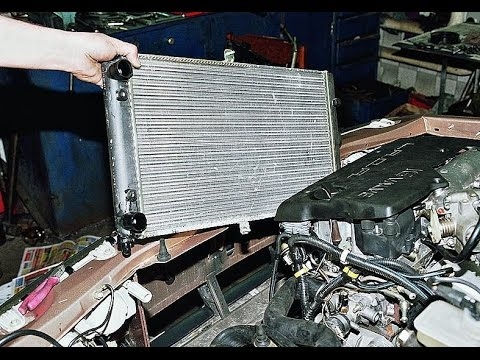

Аккуратно вытаскиваем радиатор, могут течь остатки тосола.

Выводы

Монтаж нового радиатора проводим в обратной последовательности. Перед началом установки желательно проверить состояние патрубков и при необходимости их заменить новыми. Удачной всем работы и стабильной температуры двигателя!
