Как добраться до радиатора печки уаз патриот

Как заменить печку в УАЗ Патриот

В конце осенне-зимнего периода температуры не слишком низкие, чтобы понять, насколько исправен ваш отопитель. С увеличением температуры «за бортом» отпадает потребность в хорошем прогреве вашего салона. А в жаркое время года печка вообще перекрывается и не используется, что в значительной степени усугубляет ситуацию. И после тёплого времени года, с наступлением пониженных температур, случается так, что вроде работающая печка не даёт хорошей отдачи тепла.

Диагностика и замена фильтра

Причин плохой отдачи тепла может быть несколько. Начнём с самой простой и будем продвигаться по мере сложности, до полного устранения неисправности. Начнём с замены салонного фильтра. Процедура несложная и не потребует больших вложений. Находится фильтр со стороны переднего пассажира, за бардачком. Нащупываем защёлки крепления крышки, отщёлкиваем их и вытягиваем фильтрующий элемент. Далее, производим замену элемента с последующей сборкой в обратной последовательности. Проверяем в работе. Если изменений не произошло, движемся дальше.

Замена термостата

Замену термостата следует производить, если двигатель долго набирает или вовсе не набирает рабочую температуру. Процедура замены не очень сложная и не потребует больших затрат. Термостат – важный элемент системы охлаждения двигателя. Из-за его некорректной работы двигатель либо не прогревается, либо кипит. На УАЗ Патриот, как и на остальных автомобилях с жидкостным охлаждением, данный элемент очень часто выходит из строя.

Проблемы с радиатором

Если всё вышеперечисленное не помогло, или в салоне наблюдается подтёки с устойчивым запахом охлаждающей жидкости, поможет замена радиатора отопителя. Процедура эта трудоёмкая и потребует от вас опыта в подобных работах, поскольку заменить радиатор печки получится, только сняв среднюю консоль и бардачки со стороны пассажира. А блок отопитель – кондиционер считается неразборным, но кого это останавливает?

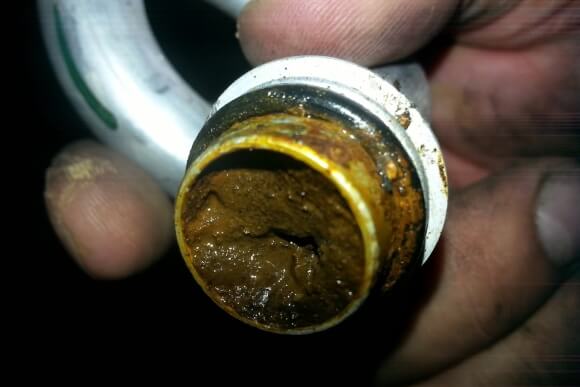

Есть ещё вариант с промывкой радиатора, устранить течь он не поможет, а вот убрать мелкие засоры вполне возможно. Для этого нужно:

  • слить охлаждающую жидкость;
  • отсоединить патрубки входа и выхода с радиатора и слить остатки охлаждайки в заранее приготовленную тару;
  • далее, надеваем шланг подачи охлаждающей жидкости обратно, кусок шланга надеваем на «обратку» и кладём в ёмкости с промывочной жидкостью, туда же погружаем шланг забора жидкости в систему охлаждения;
  • заполняем всю систему охлаждения промывкой, хорошо удалив при этом весь воздух из системы;
  • заводим двигатель и наблюдаем за тем, как очищается наша система.

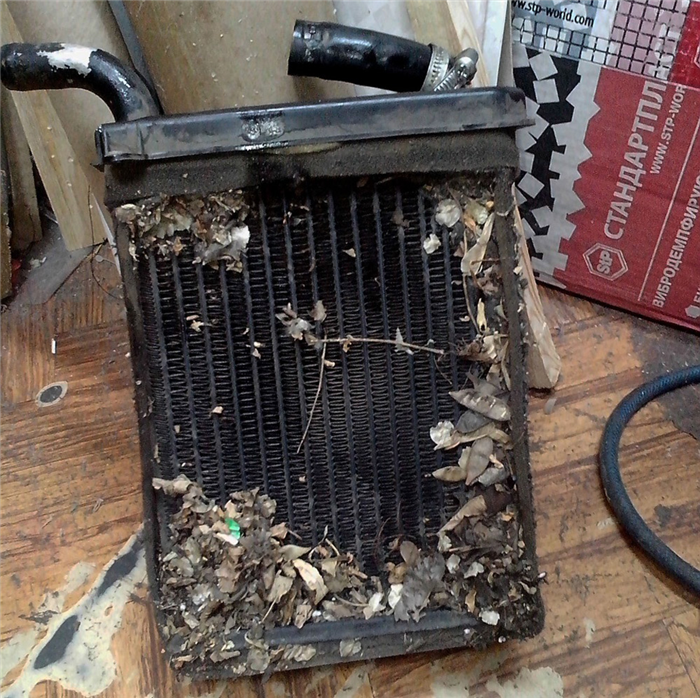

Данный способ малоэффективен для сильных засоров, грязь настолько забивается, что промывка проходит мимо, вымывая лишь незначительные части.

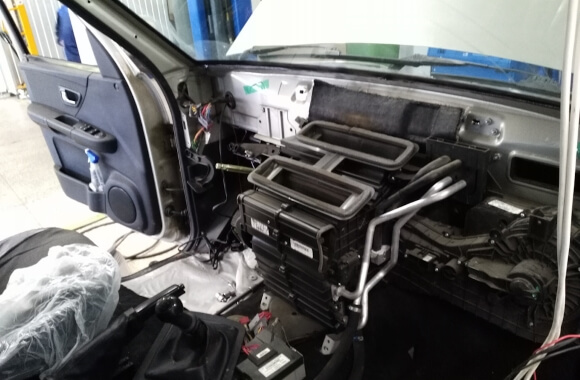

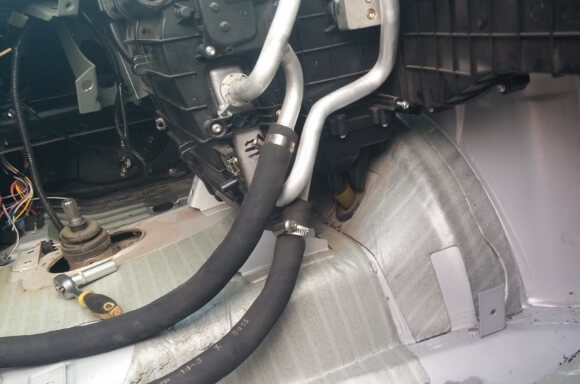

Чтобы извлечь радиатор из блока отопителя, необходимо снять весь блок, поскольку радиатор встроен в него. Начнём:

  • клемму с аккумулятора лучше снимать, чтобы не спалить чего-нибудь;
  • снятие переднего пассажирского кресла необязательно, но значительно облегчит дальнейшую работу;
  • слить ОЖ в чистую тару, объём жидкости в системе примерно 10 литров;
  • открутить и снять нижнюю часть панели, так же поступить со средней частью и подлокотником;
  • далее следует разборка соединений воздуховодов: от вентиляторов до блока отопитель – кондиционер;

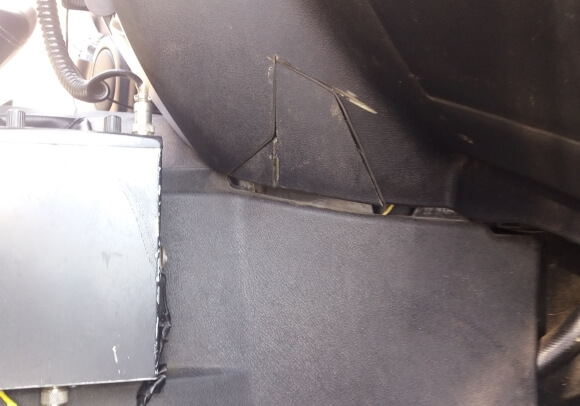

  • затем аккуратно выковыриваем сам радиатор с таким учётом, что нам потом это место нужно будет заклеивать;

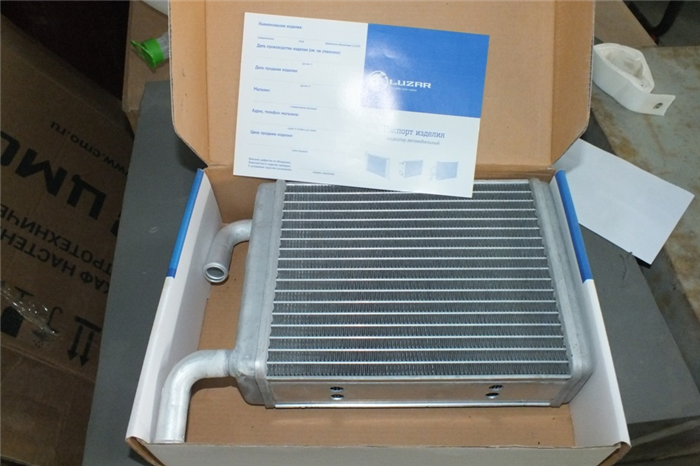

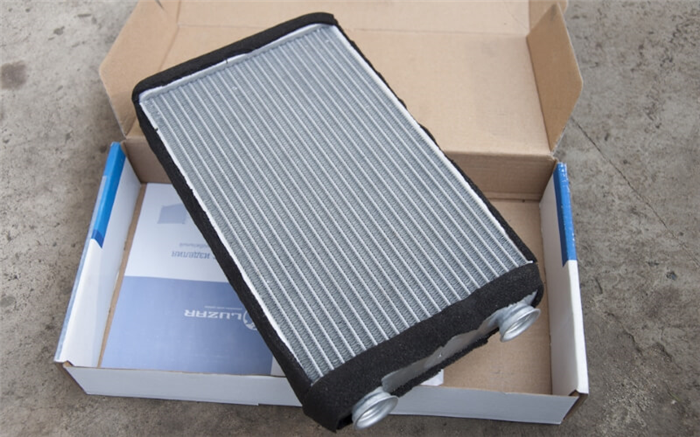

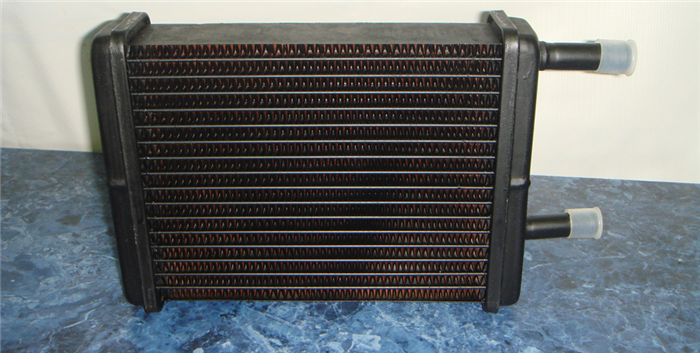

  • приобретаем радиатор отопителя УАЗ Патриот, какой лучше – решать вам, можно взять делфи, или подобрать что-нибудь от ВАЗа, главное, чтобы подошёл по размеру (645*438), и вставляем на место старого;
  • далее, необходимо всё собрать и проклеить. Лучше всего для этого подойдёт эпоксидная смола вместе со стеклотканью, но можно использовать и другие клеи, не подверженные влиянию повышенных температур. Проклеить необходимо всё качественно, в противном случае будет утечка воздуха и не будет эффективного отопления;
  • все резиновые патрубки желательно заменить силиконовыми, а в местах соединения нанести герметик. Проверить дренажное отверстие и трубку, они не должны быть забитыми, и дренаж должен беспрепятственно проходить, не застаиваясь. Необходимо заменить колечки на железных патрубках, которые крепятся непосредственно к самому радиатору, всё – теперь печка, как новая;
  • далее, не собирая панель, заливаем ОЖ, накидываем клеммы, заводим автомобиль. Внимательно, лучше с дополнительным освещением, проверяем все узлы соединений и устраняем все подтёки, если такие имеются;
  • собираем панель в обратном порядке и устанавливаем сиденье на место.

Теперь подробности проведения вам известны, и перед тем как снять радиатор отопителя на УАЗ «Патриот» 3163, следует определиться: заниматься этим самому или доверить такую процедуру профессионалам. Мы рассказали о том, как это сделать в «гаражных» условиях, не имея большого количества инструмента. Но не стоит пренебрегать утечкой охлаждающей жидкости, это может привести к перегреву двигателя и выходу его из строя.

Замена радиатора отопителя на УАЗ Патриот с кондиционером и без

В тёплую погоду печка у любого автомобиля, включая УАЗ Патриот, не нужна, за исключением случаев, когда мотор «вот-вот» перегреется, а охладить его как-то надо. Но, всё меняется с наступлением холодов и в переходный период, такой как осень, например. Осенью из-за постоянных дождей стёкла автомобиля начинают запотевать, а зимой без исправно работающей печки далеко не уедешь.

Читать еще:  Почему текут радиаторы охлаждения

Печка в УАЗ Патриот функционирует за счёт постоянной циркуляции охлаждающей жидкости мотора. Такой принцип несомненно повышает общий КПД, поскольку потери энергии в виде тепла от мотора используются для обогрева салона, хотя, какая-то часть всё равно поглощается атмосферой, не принося никакой пользы. Однако, например, электрическая печка в автомобиле не только не использует тепло от двигателя, но и требует дополнительного питания.

Конструкция

В автомобиле УАЗ Патриот применяется отопитель в виде радиатора, но не такого, как основной радиатор охлаждения перед двигателем, а поменьше. В УАЗ Патриот радиатор отопителя установлен спереди под панелью приборов (торпедой). Внутри него имеются многочисленные алюминиевые пластины, возле которых циркулирует горячий антифриз или тосол. Над радиатором располагается вентилятор, обдувающий его. Также, в конструкции предусмотрена специальная заслонка, регулирующая соотношение горячего и холодного воздуха, подаваемого в салон.

Радиаторов отопителя в УАЗ Патриот в некоторых комплектациях с кондиционером может быть два. Хотя, в большинстве случаев конструкцией предусмотрен только один радиатор. Весь комплекс деталей способен прослужить долгое время, Патриот может проездить больше 100 тыс. км пробега, а отопитель спокойно будет выполнять свою функцию. Однако, это справедливо при одном условии — необходима своевременная замена охлаждающей жидкости. Хотя, поломка не обязательно может случиться из-за этого, бракованное изделие — не исключение.

Признаки неисправности

Заменить радиатор отопителя придётся в случае, если внутри салона УАЗ Патриот замечен характерный запах тосола. Он может появиться по причине возникновения течи ОЖ из трещин на радиаторе. Трещины могут возникнуть от удара, при небрежной установке, либо с течением времени от образования окислов. Следует как можно скорее устранить протекание, иначе значительная часть охлаждающей жидкости может оказаться прямо в салоне на полу.

Кроме того, есть риск не уследить за уровнем ОЖ в расширительном бочке, результатом чего может стать поломка мотора. Однако, не придётся менять радиатор печки на Патриоте, если возникла поломка крана отопителя, который регулирует поток жидкости через теплообменник (радиатор). В результате такой поломки точно так же может потечь охлаждающая жидкость и появится характерный запах в салоне.

Характерным признаком, кроме потёков жидкости, может быть слегка тёплый или даже холодный воздух из печки. Теплообменник может легко забиться всевозможными отложениями и грязью, попавшими внутрь системы охлаждения. А контрафактная охлаждающая жидкость может быть подвержена расслоению на фракции, вспениванию, образованию осадка на стенках патрубков и других деталей. Можно попытаться промыть такой радиатор, но если это не поможет, выход только один — замена.

Замена

Даже для УАЗ Патриот с кондиционером замена радиатора печки не является слишком трудоёмким процессом и не требует от владельца каких-либо специальных знаний. Однако, перед проведением работ необходимо изрядно запастись терпением, ибо процесс способен отнять много времени, особенно если замена делается впервые. Итак, подготовьте какую-нибудь ёмкость для слива ОЖ, обесточьте автомобиль, сняв «минусовую» клемму.

Также, могут потребоваться такие инструменты, как: отвёртка, гаечный ключ, молоток, TORX-ключ. Не обязательно — немного «моделина» или любого другого прокладочного материала (антискрип). Для того, чтобы иметь возможность подобраться к отопителю, необходимо снять центральную консоль вместе с бардачком. Снимать переднее пассажирское кресло совсем не обязательно, хотя это позволит значительно облегчить процесс.

Если ваш УАЗ Патриот с новой панелью — замена радиатора печки на нём займет меньше времени.

Далее, последовательность действий такова:

  1. Как уже было упомянуто выше — желательно обесточить автомобиль путём снятия клеммы «—».
  2. Сливается охлаждающая жидкость в заранее подготовленную тару.

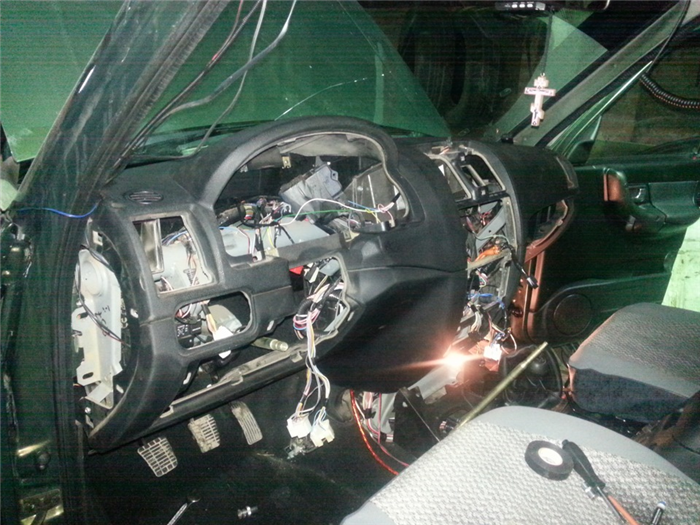

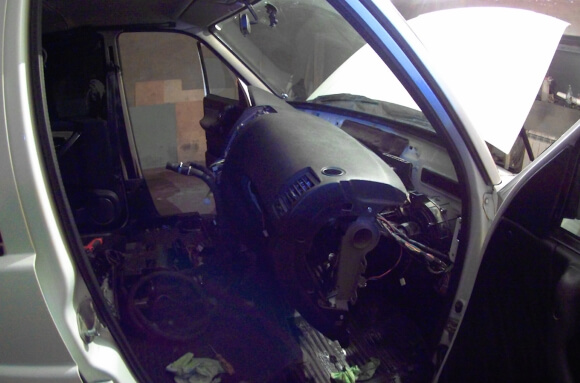

  3. Осуществляется демонтаж передней панели (торпедо). Для этого сначала вывинчиваются по 3 самореза с каждой стороны боковых накладок центральной консоли. Бардачок снимается путём откручивание 10 саморезов, предварительно отсоединив от него все фиксаторы. Затем, снимаются все накладки, в том числе — накладка под рулевой колонкой и боковые накладки панели. Откручивается болт рулевого карданчика, затем болты крепления усилителя панели к отопителю (8 штук), а потом 10 болтов крепления усилителя к кузову. Отсоединяются все мешающие разъемы от панели.
  4. Если у вашего УАЗ Патриот присутствует второй отопитель, нужно ослабить хомуты и снять идущие к нему шланги, предварительно подставив ёмкость — чтобы не пролить тосол на ковролин.
  5. На этом шаге необходимо отсоединить питающие провода от электромотора печки, а затем разобрать воздуховоды — от вентилятора до блока отопителя.

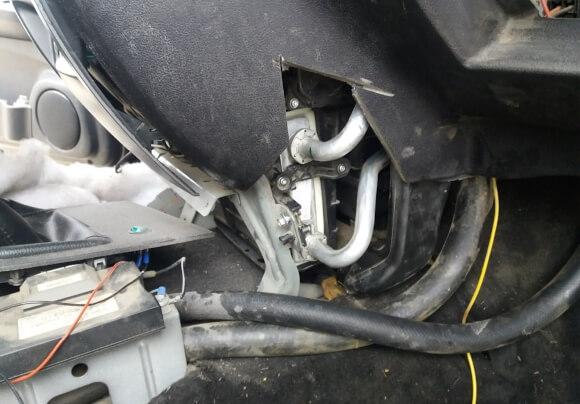

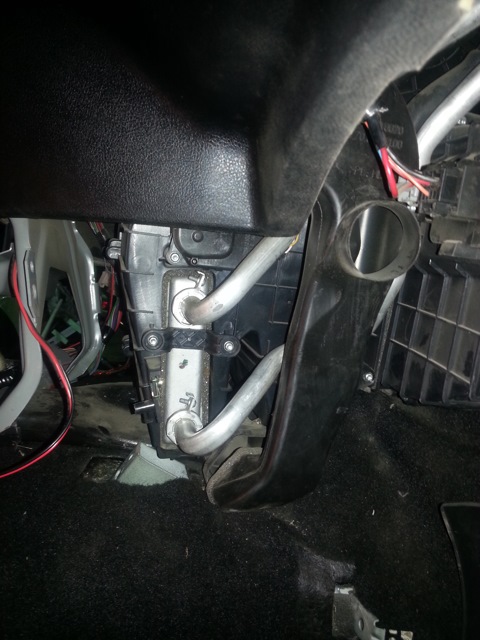

  6. Открутить крепление радиатора печки и немного отогнуть его в сторону. Здесь потребуется TORX T.
  7. Крестообразной отвёрткой откручивается зажим алюминиевых трубок радиатора, после чего для удобства можно отвести их в сторону.
  8. Вытащить радиатор и заменить на новый, сборка осуществляется в обратном порядке.
Читать еще:  Как подключить вентилятор радиатора

Если в УАЗ Патриот не установлен кондиционер заменить радиатор печки будет проще, по сравнению с моделями с кондиционером — оба радиатора мало того, что находятся в спарке, так ещё и запаяны сверху пластиковым кожухом на заклёпках.

Перед установкой панели обратно — лучше сразу проверить на запущенном моторе новый радиатор на предмет течи, чтобы не пришлось разбирать всё заново. Ну вот, теперь и вы знаете о том, как своими руками снять печку на УАЗ Патриот.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

Срочно!! Радиатор отопителя!

Срочно!! Радиатор отопителя!

Сообщение патрон 43 » Чт янв 02, 2014 13:48

Сообщение патрон 43 » Чт янв 02, 2014 17:09

Сообщение luchsergey » Чт янв 02, 2014 17:32

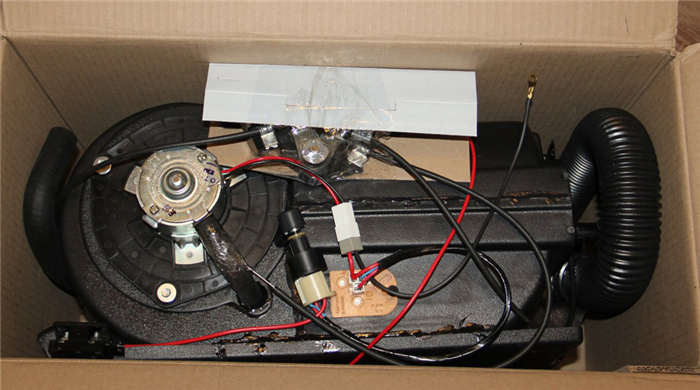

какой марки отопитель: современный санден,предыдущий дельфи или ещё предыдущее с моторчиком в ведре под капотом?
если заклепки и заклеено то дельфи полагаю,он как бы не разборный-

высверливать заклёпки и ножом,отвёрткой разлеплять стыки,потом на саморезы,планки,жестянки,стяжки. при сборке.

где последняя W на фотке нужно разобрать стык и отделить воздуховод с мотором в первую очередь,дальше всё понятно будет.

Сообщение патрон 43 » Чт янв 02, 2014 18:58

Сообщение luchsergey » Чт янв 02, 2014 19:04

Отопитель дельфи вроде 30тыр стоил раньше.

радик жиговский вставить нужно,цены гуманной.
если кондей пришло время выкинуть,то последовательно отопительному принято его испаритель подключать, чтоб ресурс не пропадал,либо вместо радика отопителя попользовать пока не издохнет,потом выкинуть чтоб не мешался воздуху проходить.

вот фото коллеги что разбирал дельфи: спереди радик печки,за ним кондейный.

Сообщение luchsergey » Чт янв 02, 2014 19:17

Вот другой ракурс на испаритель

того же коллеги-первопроходца,спасибо ему за фотки.

Сообщение патрон 43 » Чт янв 02, 2014 19:48

Сообщение патрон 43 » Чт янв 02, 2014 19:51

Сообщение luchsergey » Чт янв 02, 2014 20:02

Я не менял лично пока,точно не подскажу. а сфотьте как у Вас? или поясните .авто без кондея и не стоит чтоли испарительный радик просто или он стоит, но шланги не подключены.

неужто дельфи два варианта отопителей выпускало.

Разбирали не по причине течи получается?

Сообщение патрон 43 » Чт янв 02, 2014 20:16

Сообщение luchsergey » Чт янв 02, 2014 20:27

Сообщение luchsergey » Чт янв 02, 2014 20:35

Сообщение патрон 43 » Пт янв 03, 2014 10:19

Сообщение патрон 43 » Сб янв 04, 2014 14:14

Сообщение luchsergey » Сб янв 04, 2014 14:19

Сообщение патрон 43 » Сб янв 04, 2014 14:31

Сообщение luchsergey » Сб янв 04, 2014 14:44

без избыточного давления в 1,5 очка(почти как в колесе) радиаторы становятся вечными.

Герметил предыдущий владелец что именно? не радик отопителя?

промывка агрессивными жидкостями не истончает стенки современного радика?

Такто они даже от старости проедаются правильными жижами.

Сообщение патрон 43 » Сб янв 04, 2014 15:11

Сообщение luchsergey » Сб янв 04, 2014 16:07

Сообщение патрон 43 » Сб янв 04, 2014 17:51

Сообщение Сергей44 » Чт янв 09, 2014 12:55

Сообщение патрон 43 » Чт янв 09, 2014 21:06

Сообщение luchsergey » Пт янв 10, 2014 03:44

Сообщение Сергей44 » Пт янв 10, 2014 10:54

Сообщение патрон 43 » Пт янв 10, 2014 19:57

Почти да. Слева остается все, что левее рулевой колонки 😀

Сообщение патрон 43 » Вт янв 21, 2014 21:30

Сообщение luchsergey » Ср янв 22, 2014 04:34

Сообщение патрон 43 » Чт янв 23, 2014 21:11

Отказ от ответственности

Мнения и комментарии, размещенные во всех форумах являются личными и не обязательно отражают мнение администрации, за исключением официальных сообщений администрации Клуба Клуб УАЗ Патриот.

Администрация Клуб УАЗ Патриот не несет ответственности за любые действия, советы и сообщения пользователей и гостей Клуб УАЗ Патриот, которые могут принести ущерб или убытки другим пользователям Клуб УАЗ Патриот.

Кроме этого, Администрация Клуб УАЗ Патриот не может быть связана и нести ответственность за материалы и содержимое других сайтов, на которые размещены ссылки с Клуб УАЗ Патриот.

Замена радиатора печки на УАЗ Патриот

Если в летнюю пору года о присутствии в салоне внедорожника УАЗ Патриот такого элемента, как печка, многие забывают, то уже с приходом первых холодов приходится все чаще обращаться к данному приспособлению. На внедорожнике УАЗ Патриот установлен отопитель, который в народе называется печкой, функционирующий за счет циркуляции охлаждающей жидкости двигателя. Благодаря такой совмещенной конструкции повышается КПД устройства, что является очень важным и существенным фактором. Ведь если бы в салоне устанавливалась электрическая печка, то она потребляла бы большое количество электрической энергии, что было бы попросту нерационально. Поэтому на внедорожнике УАЗ Патриот, как и на большинстве других автомобилях, устанавливается отопитель радиаторного типа. В данном материале мы рассмотрим основные особенности радиатора отопителя на автомобиле УАЗ 3163, какие могут возникнуть неисправности и как с ними бороться?

Читать еще:  Как заклеить пластмассовый радиатор

Особенности конструкции

Радиатор отопителя представляет собой стальное основание, внутри которого расположены алюминиевые пластины. По этим пластинам циркулирует ОЖ двигателя автомобиля УАЗ Патриот. За счет циркуляции тосола или антифриза по радиатору происходит его нагрев и отдача тепла в салон. Не обойтись без вентилятора, который осуществляет нагнетание теплового воздуха через радиатор в салон автомобиля. Таким образом, можно сказать, что основной деталью отопителя является алюминиевый радиатор. Ниже на фото представлен вид данного устройства для внедорожника УАЗ Патриот.

Срок службы радиатора отопителя зависит от многих факторов и составляет около 100 000 км пробега. Но если печка в салоне эксплуатируется практически ежедневно, то срок службы радиатора соответственно снижается. Кроме того, важно своевременно осуществлять замену ОЖ, в противном случае — это может привести к выведению из строя всей системы охлаждения. Рассмотрим, каковы же имеются основные неисправности радиатора печки на внедорожнике УАЗ Патриот, и каким образом их можно устранить.

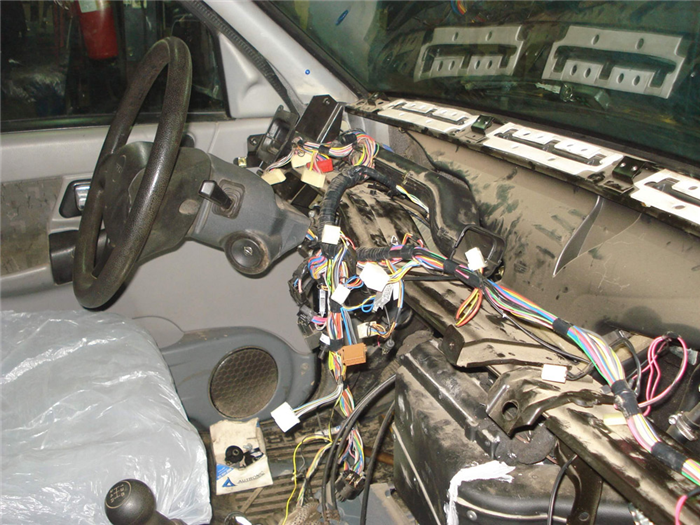

Разборка панели перед снятием радиатора

Возможные неисправности

Каждый автовладелец знает запах тосола, особенно когда пары этой жидкости преобладают в салоне автомобиля. Если обнаруживается запах тосола в салоне автомобиля УАЗ Патриот, то следует незамедлительно отыскать место течи и устранить его. Наиболее распространенными причинами возникновения течи тосола являются неисправности радиатора или крана. Более подробно об устранении поломки крана отопителя можно узнать из статьи про замену крана.

Неисправность радиатора связана, прежде всего, с возникновением микротрещин в конструкции пластин изделия. Микротрещина со временем увеличивается, что влечет за собой все большую течь тосола из системы охлаждения. Трещины на радиаторе могут возникнуть по причине ударов, при возникновении окислов, а также с течением времени. Если изделие дало течь жидкости, то в ближайшее время следует устранить данную проблему, в противном случае возникает риск вытекания большого количества ОЖ из системы, что приведет к перегреву, а затем и заклиниванию двигателю. Ко всему прочему, весь тосол в объеме 10 литров окажется в салоне автомобиля, что потребует проведения уборочных работ.

Радиатор печки подлежит ремонту, в частности, при возникновении микротрещин возможно запаивание мест повреждений. Но при этом нет никаких гарантий того, что после этого изделие прослужит продолжительный срок. Зачастую такого рода ремонт позволяет продлить жизнь изделию на несколько месяцев, после чего появляются новые трещины и соответственно проблемы. Поэтому большинство автовладельцев, пройдя такую школу, сразу же прибегают к замене радиатора отопителя на новый. Как осуществляется замена, рассмотрим подробнее.

Замена устройства

Замена изделия является не очень трудоемким процессом, но требующим немало времени для проведения таковых действий. Для начала следует убедиться в наличии стандартного набора инструментов: гаечные ключи, отвертки и молоток. Потребуется и специальная емкость для слива жидкости из системы охлаждения двигателя. Перед проведением работ необходимо обесточить автомобиль от питания АКБ, сняв клемму «минус».

Итак, замена радиатора печки на внедорожнике УАЗ Патриот предусматривает выполнение следующих действий:

  1. Первоначально осуществляется слив ОЖ из системы автомобиля, подставив для этого специальную тару емкостью не менее 10 литров.
  2. Далее, потребуется провести демонтаж панели приборов. Как это сделать, можно узнать из соответствующего материала данного сайта. Под панелью приборов и находится печка и собственно неисправный радиатор.
  3. Получив доступ к печке автомобиля, необходимо сразу же отсоединить колодки питающих проводов от клемм сопротивления электромотора.
  4. Осуществляется вывинчивание трех винтов крепления воздуховода к радиатору. В месте выхода потока воздушных масс. Необходимо также и вывинтить и два винта крепления к воздухозаборнику печки.
  5. Отвинчивается гайка крепления воздуховода к передней панели, после чего следует демонтировать воздуховод.
  6. Отвинчиваются винтовые крепления накладки, с помощью которой осуществляется закрытие устройства. После этого необходимо демонтировать накладку.
  7. С помощью отвертки осуществляется ослабление затяжки хомутов шланг выходного и подводящего.
  8. Теперь можно отсоединить шланги от радиатора, предварительно подготовив емкость для слива остаточной жидкости.
  9. Осуществляется извлечение устройства из посадочного места.

После этого осуществляется ремонт устройства или же его замена. Установка устройства осуществляется в порядке обратном снятию.

Подводя итог, следует отметить важность исправной работы печки в салоне внедорожника, который эксплуатируется преимущественно в северных суровых регионах России. При первых признаках неисправности радиатора печки или иных деталей, следует незамедлительно провести замену деталей или соответствующий ремонт. В противном случае, такая неисправность может стать причиной заклинивания двигателя в дороге.
