Тормозная система шевроле лачетти седан

Содержание

Chevrolet Lacetti manual

Chevrolet Lacetti Тормозная система

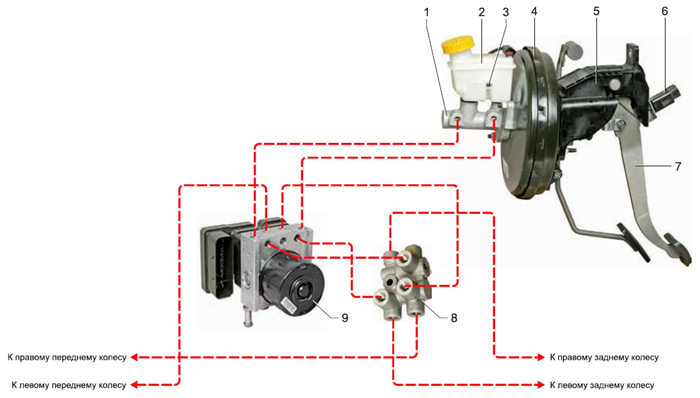

Элементы тормозной системы автомобиля: 1 — главный тормозной цилиндр; 2 — бачок гидропривода; 3 — датчик уровня тормозной жидкости; 4 — вакуумный усилитель; 5 — кронштейн педального узла; 6 — выключатель сигналов торможения; 7— педаль тормоза; 8 — разветвитель, 9 — блок ABS.

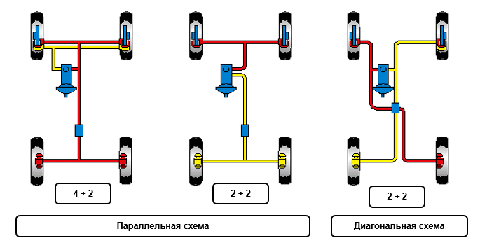

Рабочая тормозная система — гидравлическая, двухконтурная, с диагональным разделением контуров. В нормальном режиме, когда система исправна, работают оба контура. При отказе (разгерметизации) одного из контуров другой контур обеспечивает торможение автомобиля, хотя и с меньшей эффективностью. К рабочей тормозной системе относятся тормозные механизмы колес, педальный узел, вакуумный усилитель, главный тормозной цилиндр, бачок гидропривода, блок антиблокировочной системы, а также соединительные трубки и шланги.

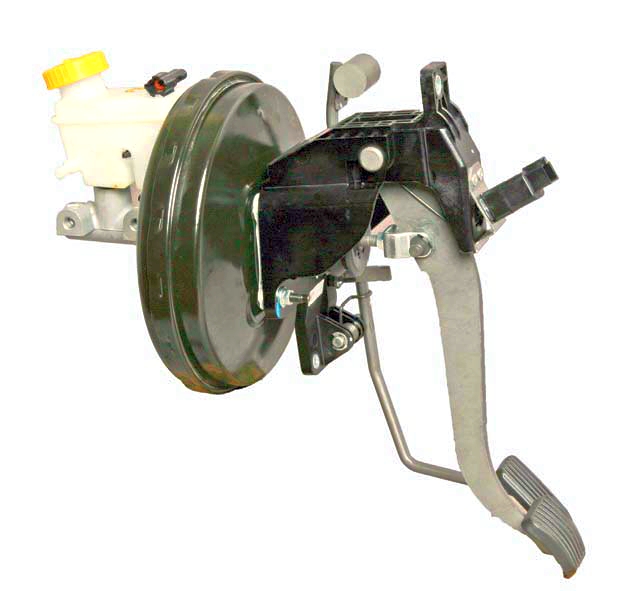

Педаль тормоза — подвесного типа. В кронштейне педального узла установлен выключатель сигналов торможения — его контакты замыкаются при нажатии педали тормоза.
Вакуумный усилитель тормозов расположен между педалью тормоза и главным тормозным цилиндром и крепится четырьмя гайками к кронштейну педального узла. Вакуумный усилитель неразборный, при выходе из строя его заменяют новым.

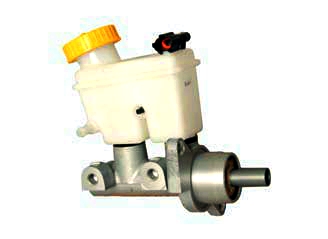

Главный тормозной цилиндр

Главный тормозной цилиндр крепится к корпусу вакуумного усилителя двумя гайками. Сверху на цилиндре установлен общий бачок гидропривода тормозной системы и сцепления, в котором находится запас жидкости. На корпусе бачка нанесены метки максимального и минимального уровней жидкости. В бачке установлен датчик уровня жидкости , который при понижении уровня жидкости ниже отметки MIN включает сигнализатор в комбинации приборов. При нажатии педали тормоза поршни главного цилиндра перемещаются, создавая давление в гидроприводе, которое подводится по трубкам и шлангам к рабочим цилиндрам тормозных механизмов колес.

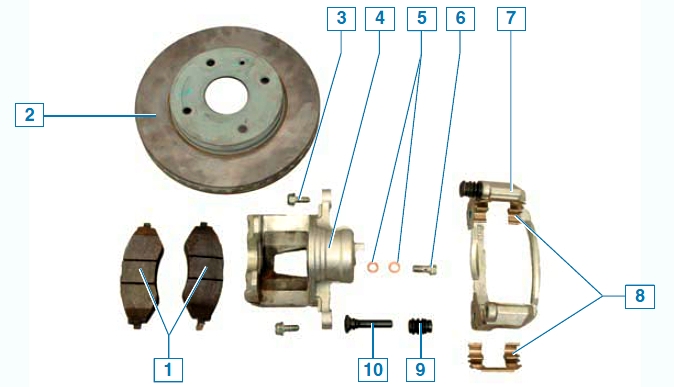

Элементы тормозного механизма переднего колеса: 1 — тормозные колодки; 2 — диск тормозного механизма; 3 — болт крепления суппорта к направляющему пальцу; 4 — суппорт; 5 — медные уплотнительные шайбы; 6 — болт крепления тормозного шланга; 7 — направляющая колодок; 8 — пружинные скобы; 9 — чехол направляющего пальца; 10 — направляющий палец

Тормозной механизм переднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой колесный цилиндр.
Для более эффективного охлаждения тормозной диск выполнен вентилируемым.
Направляющая тормозных колодок прикреплена к поворотному кулаку, а суппорт крепится двумя болтами к направляющим пальцам, установленным в отверстиях направляющей колодок. На пальцах установлены защитные резиновые чехлы. В отверстия для пальцев направляющей колодок закладывается пластичная смазка.
При торможении давление жидкости в гидроприводе тормозного механизма возрастает и поршень, выдвигаясь из колесного цилиндра, выполненного как одно целое с суппортом, прижимает внутреннюю тормозную колодку к тормозному диску.
Затем суппорт (за счет перемещения направляющих пальцев в отверстиях направляющей колодок) сдвигается относительно диска, прижимая к нему наружную тормозную колодку. В корпусе цилиндра установлен поршень с уплотнительным резиновым кольцом. За счет упругости этого кольца между диском и колодками тормозного механизма поддерживается постоянный оптимальный зазор.

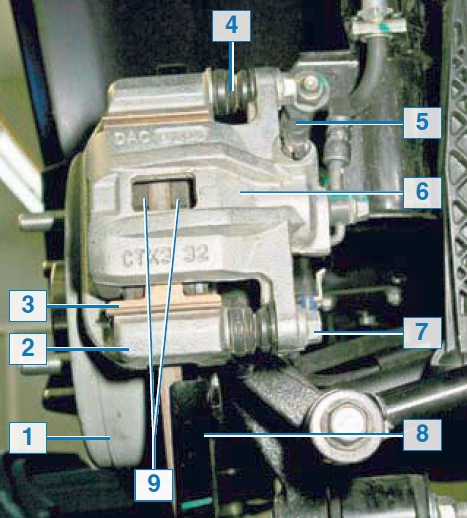

Тормозной механизм заднего колеса — дисковый, с плавающим суппортом, включающим в себя однопоршневой рабочий цилиндр.

Тормозной механизм заднего колеса: 1 — диск тормозного механизма; 2 — направляющая колодок; 3 — пружинная скоба; 4 — чехол направляющего пальца; 5 — штуцер прокачки гидропривода тормозов; 6 — суппорт; 7 — болт крепления суппорта к направляющему пальцу; 8 — щит тормозного механизма; 9 — тормозные колодки

По конструкции и принципу действия тормозной механизм заднего колеса аналогичен тормозному механизму переднего колеса.

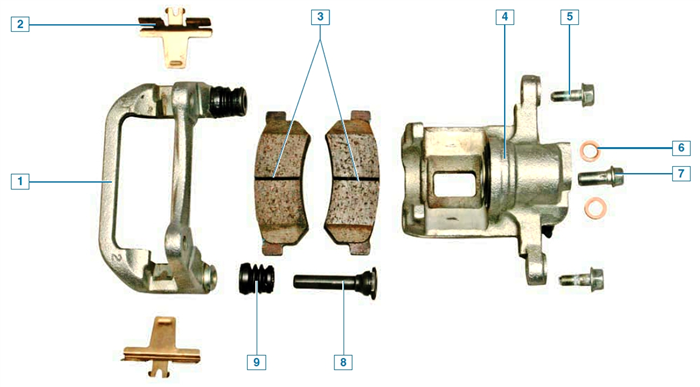

Элементы тормозного механизма заднего колеса: 1 — направляющая колодок; 2 — пружинная скоба; 3 — тормозные колодки; 4 — суппорт; 5 — болт крепления суппорта к направляющему пальцу; 6 — медная уплотнительная шайба; 7 — болт крепления тормозного шланга; 8 — направляющий палец; 9 — чехол направляющего пальца

Направляющая колодок прикреплена к кулаку задней подвески.
Тормозной диск, в отличие от диска тормозного механизма переднего колеса, не вентилируемый.
В центральной части тормозного диска расположен механизм стояночного тормоза. Механизм стояночного тормоза барабанный, с двумя тормозными колодками. По конструкции он напоминает обычный барабанный тормозной механизм.

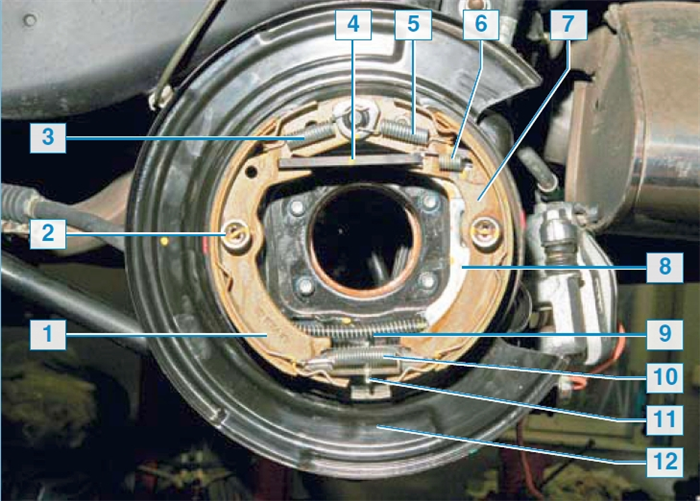

Механизм стояночного тормоза: 1 — передняя колодка; 2 — чашка пружины; 3 — стяжная пружина передней колодки; 4 — распорная планка; 5 — стяжная пружина задней колодки; 6 — прижимная пружина распорной планки; 7 — задняя колодка; 8 — рычаг привода стояночного тормоза; 9 — трос стояночного тормоза; 10 — нижняя стяжная пружина; 11 — регулятор зазора; 12 — щит тормозного механизма

Тормозным барабаном для него является внутренняя сторона центральной части тормозного диска.

Читать еще:  Отзыв о шевроле лачетти

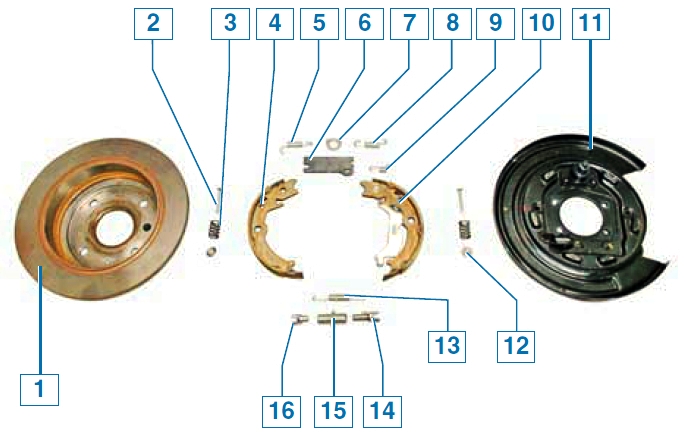

Элементы механизма стояночного тормоза: 1 — диск тормозного механизма; 2 — опорная стойка; 3 — прижимная пружина колодки; 4 — передняя колодка; 5 — стяжная пружина передней колодки; 6 — распорная планка; 7 — фиксирующая пластина; 8 — стяжная пружина задней колодки; 9 — прижимная пружина распорной планки; 10 — задняя колодка; 11 — щит тормозного механизма; 12 — чашка пружины; 13 — нижняя стяжная пружина; 14 — резьбовой наконечник регулятора; 15 — гайка регулятора; 16 — наконечник регулятора

Все детали механизма стояночного тормоза закреплены на щите тормозного механизма. На задней колодке установлен рычаг привода стояночного тормоза, за который зацеплен трос стояночного тормоза. Верхние концы колодок прижимаются стяжными пружинами к распорной планке, а нижние концы — к регулятору зазора между колодками и внутренней поверхностью диска. Регулятор представляет собой распорную планку, состоящую из двух наконечников и гайки. Один наконечник резьбовой. При вращении гайки длина регулятора изменяется за счет резьбового наконечника, в результате чего регулятор разводит или сводит колодки.
Привод стояночной тормозной системы — ручной, механический, тросовый, на задние колеса. Он состоит из рычага с тягой и регулировочной гайкой, уравнителя, двух тросов и механизмов стояночного тормоза в тормозных механизмах задних колес.

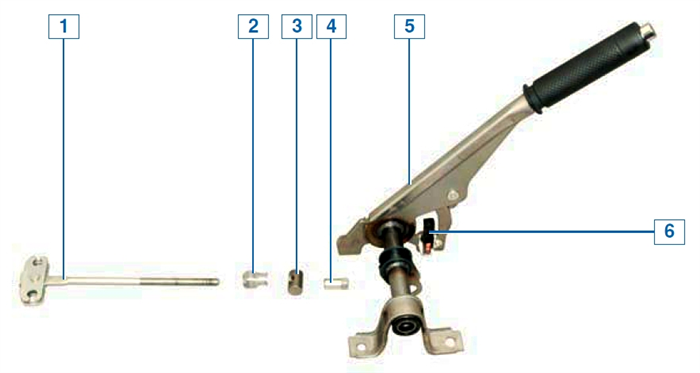

Рычаг стояночного тормоза: 1 — тяга с уравнителем тросов; 2 — фиксатор гайки; 3 — палец тяги; 4 — регулировочная гайка; 5— рычаг стояночного тормоза; 6 — выключатель сигнализатора включения стояночного тормоза и неисправности тормозной системы

Рычаг стояночного тормоза, закрепленный между передними сиденьями на туннеле пола, соединен с двумя тросами через тягу и уравнитель. Задние наконечники тросов соединены с рычагами привода стояночного тормоза, закрепленными на задних колодках.
Регулировка стояночного тормоза осуществляется вращением регулировочной гайки, расположенной на тяге с уравнителем тросов.

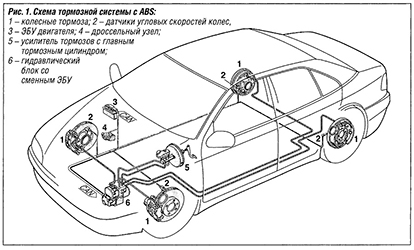

Все автомобили оснащаются антиблокировочной системой тормозов (ABS).

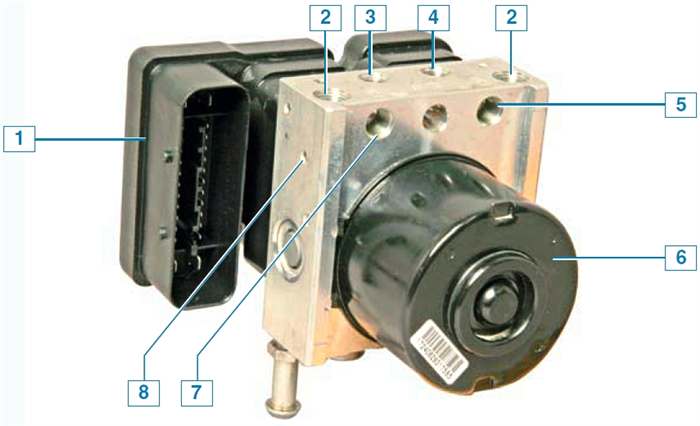

Блок ABS: 1 — блок управления; 2 — отверстие для подсоединения трубки главного тормозного цилиндра; 3 — отверстие для подсоединения трубки тормозного механизма левого переднего колеса; 4 — отверстие для подсоединения трубки тормозного механизма правого переднего колеса; 5 — отверстие для подсоединения трубки тормозного механизма левого заднего колеса; 6 — насос; 7 — отверстие для подсоединения трубки тормозного механизма правого заднего колеса; 8 — гидравлический блок;

Тормозная жидкость из главного тормозного цилиндра поступает в блок ABS, а из него к тормозным механизмам всех колес. Блок ABS, закрепленный в моторном отсеке на левом лонжероне, около щитка передка, состоит из гидравлического блока, модулятора, насоса и блока управления. ABS действует в зависимости от сигналов датчиков скорости вращения колес. Датчики — индуктивного типа.

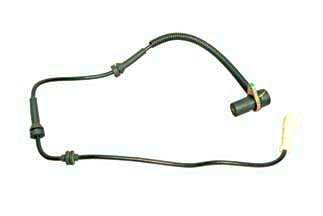

Датчик скорости переднего колеса установлен в отверстии поворотного кулака и закреплен винтом.

Датчик скорости переднего колеса

Задающий диск датчика напрессован на корпус наружного шарнира привода.
Датчик скорости заднего колеса встроен в ступицу заднего колеса.
В случае выхода из строя датчика скорости заднего колеса необходимо заменить ступицу вместе с датчиком. При торможении автомобиля блок управления ABS определяет начало блокировки колеса и открывает соответствующий клапан модулятора для сброса давления рабочей жидкости в канале. Клапан открывается и закрывается несколько раз
в секунду, поэтому убедиться в том, что ABS работает, можно по слабому дрожанию педали тормоза в момент торможения. В ABS встроена система распределения тормозных сил (EBD), которая выполняет функцию регулятора давления в гидроприводе тормозных механизмов задних колес. Если при торможении автомобиля задние колеса начинают блокироваться, впускные клапаны тормозных механизмов задних колес в модуляторе переключаются в режим поддерживания постоянного давления, препятствуя дальнейшему возрастанию давления в рабочих цилиндрах задних тормозных механизмов. При неисправности ABS тормозная система сохраняет работоспособность, но при этом возможна блокировка колес. В этом случае в память блока записывается код неисправности, который считывается с помощью специального оборудования в сервисном центре. С ABS объединена антипробуксовочная система (TCS), использующая сигналы датчиков скорости вращения колес.
Управляет антиблокировочной системой блок управления ABS.

Chevrolet Lacetti: притормози!

На Chevrolet Lacetti передние тормозные колодки выхаживают порядка 30–40 тыс. км, задние служат примерно вдвое дольше. Процедура замены износившихся колодок не слишком сложная. Если хотите сэкономить, можете справиться с ней самостоятельно, только строго следуйте нашим наставлениям

Chevrolet > Cruze

Практикум

Замена передних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина колодки, включая ее основание, должна быть не менее 7 мм. Необходимо также обновить колодки при замене диска тормозного механизма, замасливании накладок или наличии на них глубоких борозд, трещин и сколов, а также в случае отслоения накладок от основания колодок.

Внутренние колодки снабжены акустическими индикаторами износа, которые начинают издавать скрежет во время торможения, когда износ колодки приближается к предельному. Если во время торможения автомобиля раздается скрежет, значит, пора менять колодки.

Снимаем переднее колесо. Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую…

Практикум

Практикум

Практикум

Практикум

Практикум

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей. Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

Практикум

Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца.

Перед установкой новых тормозных колодок необходимо максимально переместить поршень внутрь цилиндра.

Практикум

На заметку

Тормозные колодки необходимо менять только комплектом — все четыре штуки на обоих передних колесах. То же относится к задней оси. Замена колодок только одного тормозного механизма может привести к уводу автомобиля в сторону при резком замедлении.

Читать еще:  Шевроле круз или киа церато

Замена задних тормозных колодок

Замену колодок проводим в случае предельно допустимого износа их накладок — минимальная толщина накладки должна быть не менее 2 мм. Колодки также необходимо обновить при замене диска тормозного механизма, замасливании накладок, наличии на них глубоких борозд и сколов или в случае отслоения накладок от основания колодок. Замену колодок показываем на левом заднем колесе.

Снимаем колесо. Вставив монтажную лопатку или отвертку с широким лезвием между направляющей колодок и суппортом и опираясь ею на направляющую…

Металлической щеткой очищаем от грязи и коррозии посадочные места колодок в их направляющей.

Перед установкой новых колодок проверяем состояние защитных чехлов направляющих пальцев. Порванный или потерявший эластичность чехол заменяем. Для этого…

Перед установкой пальца вкладываем немного пластичной смазки в отверстие направляющей колодок и наносим тонкий слой смазки на поверхность пальца.

Перед установкой новых тормозных колодок максимально перемещаем поршень внутрь цилиндра, так же как при замене колодок тормозного механизма переднего колеса. Устанавливаем новые тормозные колодки в направляющую колодок и опускаем суппорт. После замены колодок несколько раз нажимаем педаль тормоза для установки зазоров между колодками и дисками.

На заметку

Если уровень жидкости в бачке гидропривода тормозов находится на отметке MAX, то перед установкой новых колодок шприцем или резиновой грушей откачиваем из бачка часть жидкости, чтобы при утапливании поршня в рабочий цилиндр тормозного механизма жидкость не вытекала из-под крышки бачка.

Проверка и регулировка тормозной системы Chevrolet Lacetti 2004 — 2013

О тормозной системе написано довольно много. Основной способ радикального улучшение тормозов этого авто — установка задних дисковых тормозов от вектры, замена суппортов и передних дисков на 256 мм и установка ГТЦ диаметром 22 мм. Способ хороший, правильный, но дорогой.

Более простой вариант — замена регуляторов тормозных усилий на 3/40. Дешевле, но и эффект меньше.

Бесплатный способ модернизации тормозной системы — выкидывание грибков из регуляторов, т.е. в таком режиме давление в передних и задних тормозах одинаковое, т.к. регулятор больше ничего не регулирует. Я считаю, эту модернизацию неправильной и себе делать никогда не буду, но это только ИМХО.

Впрочем, вернемся к теме. Все началось с того, что я купил себе регуляторы 3/40, комплект новых тормозных шлангов и решил покрасить тормозные барабаны.

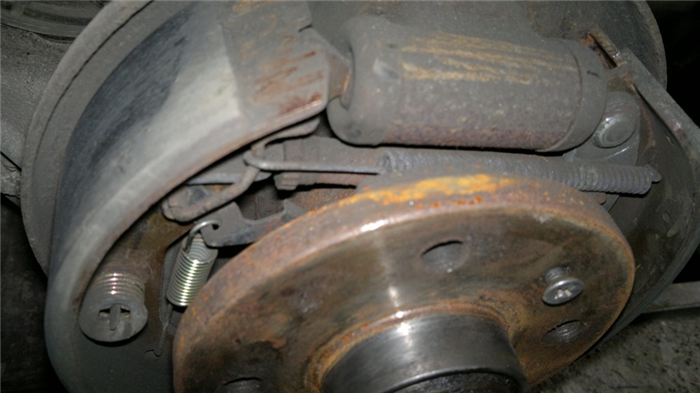

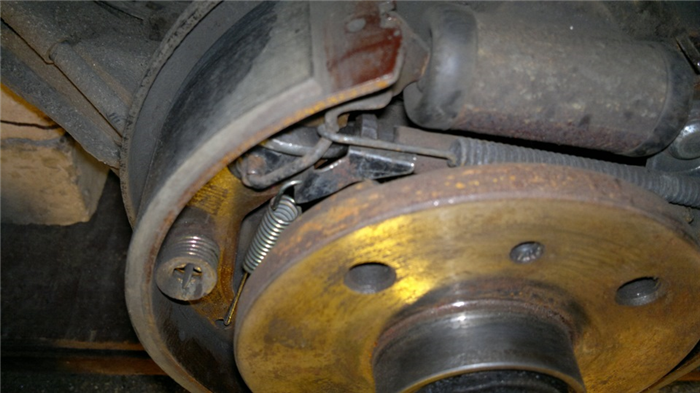

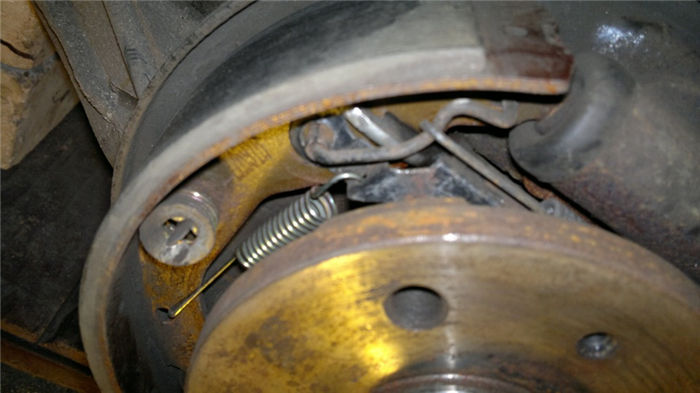

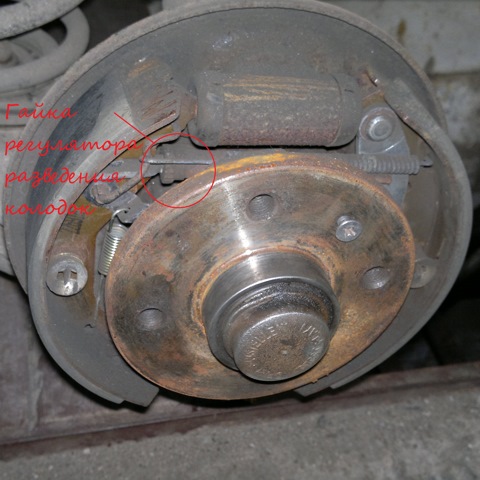

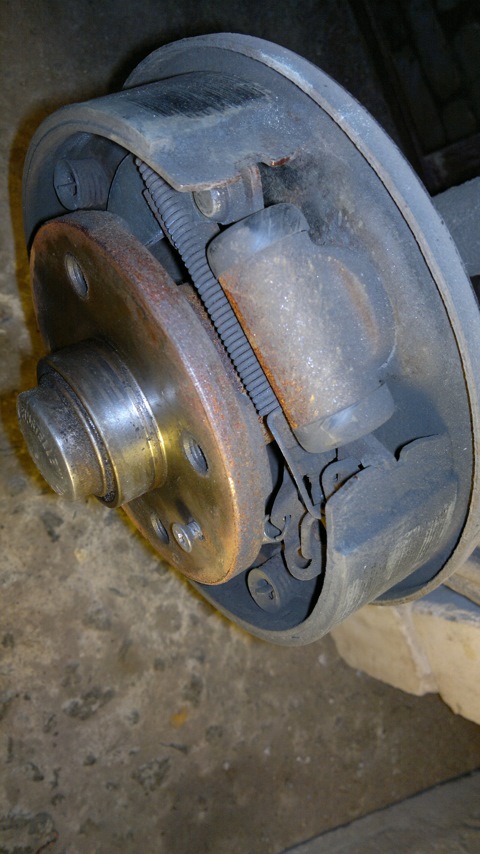

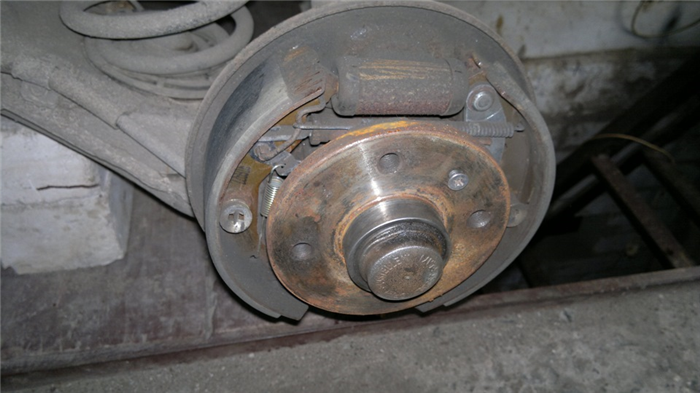

Скинув барабаны, обнаружил вот такую нерадостную картину — скоба регулятора разводящего колодки слетела со своего места, причем на разных сторонах регуляторы стояли в разном положении. Собственно — отсюда разность торможения по осям и ручник, который держал только одно колесо и то очень слабо.

Выставляешь скобу обратно, ставишь барабан, несколько раз (около 20) нажимаешь на тормоз, а она все равно слетает. Причина в жесткой пружине.

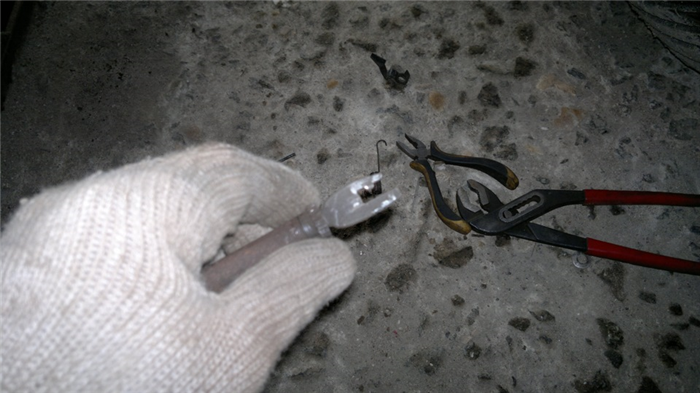

Начал приводить регуляторы в порядок. Во-первых, разобрался с причиной слетания скобы. Все банально — в прошлом году сдуру поставил на скобу пружинку от ремкомлекта. Она оказалась гораздо жестче родной. Будьте внимательны! Поэтому скоба и слетала. Вернул назад, только второй родной пружинки не нашел, поставил какую – то от жигулей, похожу по жесткости.

Во-вторых, подогнул вилку регулятора, так чтобы он четко одевался на колодку, а скоба регулятора не проваливалась дальше упора.

Дальше заморочился с регулировкой. По идее, должно быть все автоматически, но на практике все не столь радужно — толи руки кривые.

1. Выставляем регулятора (подкрутив их гайку вручную) на некоторое начальное положение. Я при почти новой паре колодка-барабан открутил гайку регулятора примерно на 3…3,5 витка резьбы.

Вот эта гайка (при слетевшей скобе)

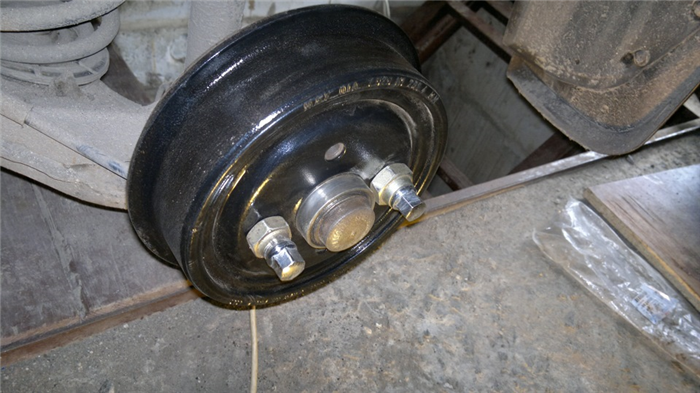

2. Ставим барабан на место, фиксируем его хотя бы двумя болтами. Колесо должно свободно вращаться. Аналогично делаем на второй стороне. После установки барабана 10-15 раз нажимаем на педаль тормоза.

3. Начинаем регулировать ручник, таким образом, чтобы на 7 щелчках ХОТЯ БЫ ОДНО из колес колесо НАЧИНАЛО СЛЕГКА притормаживается, а второе вращалось свободно (если повезет оба будут притормаживаться одновременно). Если при этом выбирается почти весь ход регулировочного болта ручника — возвращаемся и подкручиваем на обеих сторонах гайку регулятора разводя колодки. Повторяем этот пункт до достижения эффекта — при 7 щелчках ручника ХОТЯ БЫ ОДНО из колес немного притормаживается, при опущенном ручнике оба крутятся свободно. При этом должен остаться запас хода регулировочного болта ручника.

4. Подкручивая гайку механизма разведения колодок добиваемся того же эффекта на втором колесе (см. п.1). Т.е. при 7 щелчках ручника ОБА КОЛЕСА должны притормаживаться РАВНОМЕРНО. При опущенном ручнике — вращаться свободно.

5. Регулируем ручник, так чтобы его ход составлял 7-8 щелчков.

6. Проверяем — при опущенном ручнике колеса вращаются свободно, при поднятом на 7 щелчков — жестко блокируются. Если вращение не свободное — немного отводим регуляторы разведения колодок назад. Важно чтобы ОБА КОЛЕСА затормаживались ОДИНАКОВО.

Результат: ручник отлично держит при 7 щелчках, оба колеса фиксируются равномерно. Но самое главное — машина ГОРАЗДО лучше тормозит.

И это неудивительно — диагональная тормозная система. А значит, если задние колодки не отрегулированы как надо, для работы задних цилиндров нужно будет больше тормозной жидкости. А ее объем ограничен. Тормоза будут схватывать при больше сильном нажатии на педаль, а при худшем раскладе — очень слабо. Точнее зада почти не будет, а перед будет менее эффективен.

Читать еще:  Предохранитель прикуривателя шевроле орландо

Таким образом — перед тем как менять регуляторы, ставить главный тормозной на 22 мм (собственно увеличенный объем ГТЦ и позволяет компенсировать неправильную регулировку) и т.д. стоит проверить исправность механического регулятора разведения тормозных колодок. Для тормозной системы очень важен.

PS. регуляторы 3/40 пока решил не ставить (куплены, лежат в гараже) — любопытство победило. Хочу на стенде (в любом пункте, где проходят техосмотр) замерить эффективность задних тормозов, а затем поменять регуляторы и снова померить.

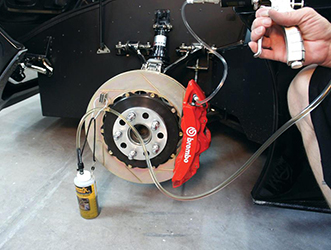

Прокачка тормозов Chevrolet Lacetti

Как определить, что тормозную систему требуется прокачать? Если вы заметили хотя бы один из ниже перечисленных признаков, рекомендуем обратиться в автосервис:

  • неравномерное тормозное усилие на колёсах – при торможении авто уводит с траектории
  • требуется применить дополнительное усилие при нажатии на педаль, чтобы машина остановилась
  • увеличился ход педали
  • произошла разгерметизация гидропривода (как при поломке, так и планово в процессе ремонта)

Доверяйте прокачку тормозной системы только профессионалам!

КОГДА НУЖНО ПРОКАЧИВАТЬ ТОРМОЗА Chevrolet Lacetti?

Прокачивание тормозов – удаление воздуха – может потребоваться по нескольким причинам:

  1. Был осуществлён ремонт тормозной системы Chevrolet Lacetti с отсоединением магистральных трубок, то есть произошло завоздушивание: замена шлангов и патрубков, демонтаж главного тормозного цилиндра или вакуумного усилителя, проводился тюнинг тормозов.
  2. Произошла разгерметизация – повреждение магистралей тормозной жидкости.
  3. Проводилась замена тормозной жидкости Chevrolet Lacetti.
  4. Уровень тормозной жидкости в расширительном бачке снизился до критической отметки.

КАК ПОНЯТЬ, ЧТО В ТОРМОЗНОЙ СИСТЕМЕ Chevrolet Lacetti ЕСТЬ ВОЗДУХ?

Когда тормоза завоздушены, заметно меняются ощущения водителя от нажатия на тормозную педаль:

  1. Заметно увеличивается длина тормозного пути.
  2. Остановка происходит рывками.
  3. Ход педали также увеличивается.
  4. Педаль тормоза Chevrolet Lacetti становится неестественно мягкой, «ватной».

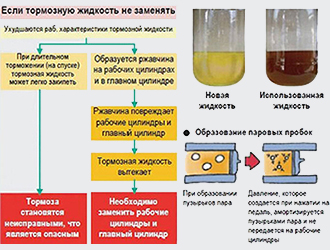

КАКУЮ ТОРМОЗНУЮ ЖИДКОСТЬ ЗАЛИТЬ В СИСТЕМУ Chevrolet Lacetti?

Существует четыре класса тормозной жидкости: DOT 3, DOT 4, DOT 5 и DOT 5.1. Как правило, в системе автомобилей применяется состав на гликолевой основе – DOT 3, DON 4 и DOT 5.1. DOT 5 изготовлена на основе силикона, который не способен вбирать влагу, но зато в процессе эксплуатации насыщается воздухом, что неприемлемо для ABS, ESP и остальных электронных систем торможения. Чтобы понять, какая жидкость залита в тормоза вашего авто, достаточно взглянуть на её цвет: гликоль – жёлтого цвета, силикон – красного.

Смешивание силиконовых и гликолевых жидкостей в системе тормозов Chevrolet Lacetti недопустимо! Добавлять в состав, предназначенный для тормозов с ABS, жидкость, для этого не предназначенную, также не следует. При смешивании DOT 5.1 или DON 4 с DOT 3 приводит к значительному снижению температуры кипения тормозной жидкости.

Если вы не знаете, какая жидкость залита в тормоза вашего авто, рекомендуется провести осмотр шлангов, трубок и соединений на предмет течей, а затем полную замену жидкости с последующей прокачкой тормозной системы.

МОЖНО ЛИ ПРОКАЧИВАТЬ ТОРМОЗНУЮ СИСТЕМУ Chevrolet Lacetti, ЕСЛИ ОНА ОБОРУДОВАНА ABS И ESP?

Прокачку тормозов Chevrolet Lacetti с АБС самостоятельно проводить не рекомендуется. Когда блок клапанов и гидроаккумулятор представляют одну конструкция – достаточно отключить систему ABS, но в случае расположения этих элементов в разных местах потребуются дополнительные знания и профессиональный сканер, который имеется только в автосервисах. То же касается и автомобилей с ESP.

КАКОВ ПОРЯДОК ПРОКАЧКИ ТОРМОЗОВ Chevrolet Lacetti?

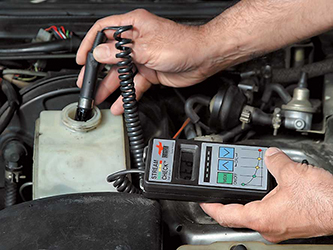

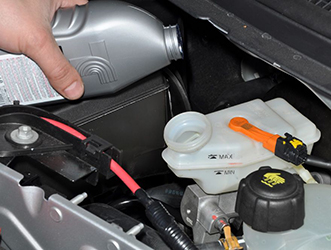

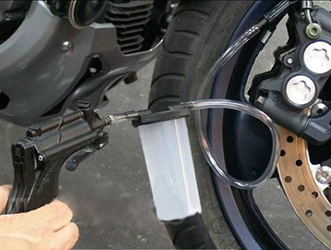

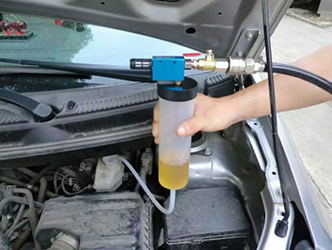

Перед началом процесса прокачивания тормозов обязательно проверяют объём жидкости в бачке – он должен быть на максимальной отметке. Также следует разблокировать регулятор давления, расположенный на задней оси и провести чистку клапанов для стравливания воздуха на каждом суппорте.

Стандартный алгоритм прокачки тормозной системы Chevrolet Lacetti требует начинать процедуру с заднего правого колеса, затем приступать к заднему левому, далее работать с передним правым и закончить работу на переднем левым. Однако, стоит ознакомиться с последовательностью в сервисной книжке вашего автомобиля. Если такие данные недоступны, то применяется стандартный подход, описанный выше.

ОШИБКИ ПРИ САМОСТОЯТЕЛЬНОЙ ПРОКАЧКЕ ТОРМОЗНОЙ СИСТЕМЫ Chevrolet Lacetti.

Мастерам автосервиса не раз приходилось проводить ремонт Chevrolet Lacetti после самостоятельной прокачки тормозов автовладельцем. Как правило, встречаются три типовые ошибки:

  1. В тормозную систему добавляют жидкость, не соответствующую той, которая уже залита. Это приводит к разрушению резиновых уплотнителей и, как следствие, к разгерметизации. Этапы ремонта: замена всех резиновых элементов, замена тормозной жидкости Chevrolet Lacetti, повторная прокачка тормозов.
  2. Допускают падение уровня тормозной жидкости ниже минимального значения. Многие забывают о том, что в процессе прокачки следует постоянно доливать тормозную жидкость в бачок Chevrolet Lacetti, в противном случае воздух снова попадает в систему. Этапы ремонта: добавить жидкость в систему, повторно произвести прокачку.
  3. Превышают давление в бачке до критического. Рекомендованное давление не должно быть выше 0,8 Атм, иначе бачок лопается. Этапы ремонта: замена бачка Chevrolet Lacetti, добавление тормозной жидкости в систему, прокачка тормозов.

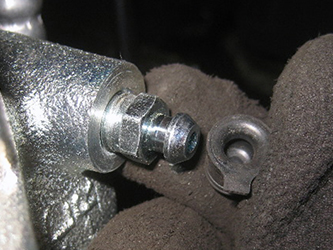

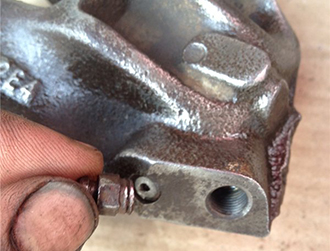

ЧТО ДЕЛАТЬ, ЕСЛИ СЛОМАЛСЯ ШТУЦЕР ПРОКАЧКИ ТОРМОЗОВ Chevrolet Lacetti?

Рассмотрим причины поломки клапана:

  1. Жидкость давно не менялась, а значит систему не прокачивали долгое время, из-за чего клапан заклинило.
  2. При проведении работ штуцер слишком сильно зажали.
  3. Клапан подвергся коррозии.

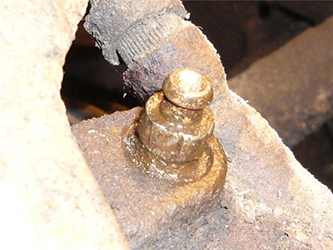

Обломок штуцера извлекают высверливанием или навариванием вспомогательного элемента. Если же причина в окислении, стоит осмотреть весь суппорт Chevrolet Lacetti на предмет износа: возможно, замена детали в сборе будет актуальной.
