Замена подсветки кнопок ларгус

Тюнинг подсветки комбинации приборов Лада Ларгус

На Лада Ларгус штатная подсветка щитка приборов имеет оранжевый цвет. Такая цветовая гамма нравится далеко не всем автолюбителям. Разбираемся, как поменять цвет подсветки в панели Ларгуса, а также доработать некоторые моменты.

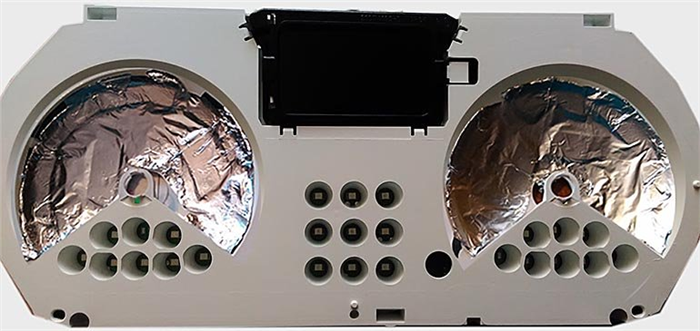

Потребуется: снять и разобрать приборную панель, приготовить SMD-светодиоды (можно выпаять из LED-ленты) подходящего размера и цвета, а также паяльник.

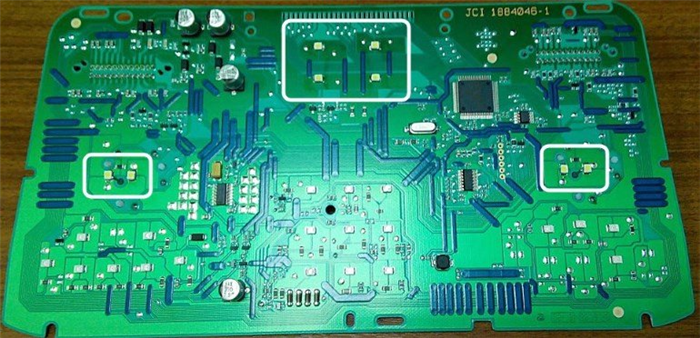

Схема подсветки панели приборов Ларгуса:

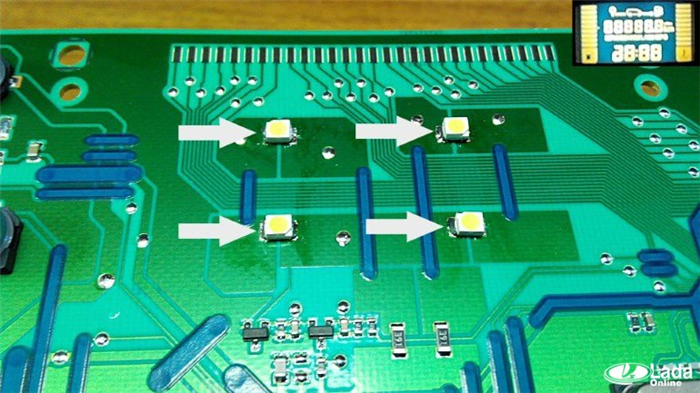

  • 4 светодиода сверху — это подсветка экрана маршрутного компьютера;

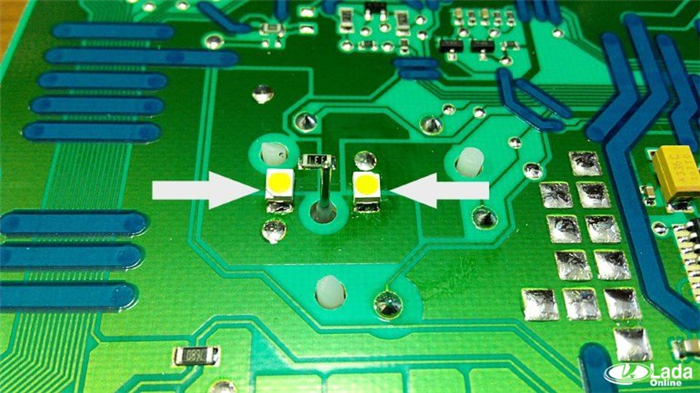

  • по 2 светодиода с каждой стороны — это подсветка спидометра, тахометра и стрелок.

Чтобы поменять подсветку спидометра и тахометра:

Выпаиваем штатные SMD-диоды и на их место впаиваем новые светодиоды (чаще всего это SMD 3528, их световой поток около 5 Люмен), соблюдая полярность.

Чтобы изменить подсветку дисплея бортового компьютера:

Заменяем штатные светодиоды на новые, подходящего цвета. Если использовать белые SMD-диоды, то фон экрана будет синий, а индикация белой.

Чтобы сделать подсветку стрелок другой:

Удаляем лак со стрелок, используя жидкость для снятия ногтей (от ацетона стрелки потрескаются). Вместо него наносим лак любого цвета, лучше использовать флуоресцентный лак, который можно купить в магазине для рыболовов.

Доработка подсветки панели приборов:

1. Чтобы улучшить яркость свечения можно использовать более мощные светодиоды, например, SMD 5050 (световой поток — 15 Люмен) или SMD 3825 (яркость 7-9 Люмен). Либо наклеить на корпус панели фольгу, которая улучшить светоотражение.

2. Цветовая гамма зависит не только от цвета свечения SMD-диодов. Можно использовать белые светодиоды, а на накладку в нужных местах наклеить изоленту подходящего цвета. Таким образом, можно выделать зону высоких оборотов двигателя или надписи.

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов Ларгуса дома нужно подать +12В на 11 контакт черной колодки (синий провод) и «массу» на 7 контакт (черный провод). Предварительно проверьте контакты мультиметром, чтобы не испортить панель.

Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Данная инструкция по пересвету панели приборов также будет полезной для владельцев автомобилей Renault Sandero, Logan, Duster или Almera.

А вас устраивает штатная подсветка щитка приборов? Будете ли вы дорабатывать ее и каким образом? Напомним, есть более простые отчеты по тюнингу Ларгуса, например, активация подсветки кнопок подогрева сидений или изменение угла наклона спинки задних сидений.

Изменение подсветки кнопок

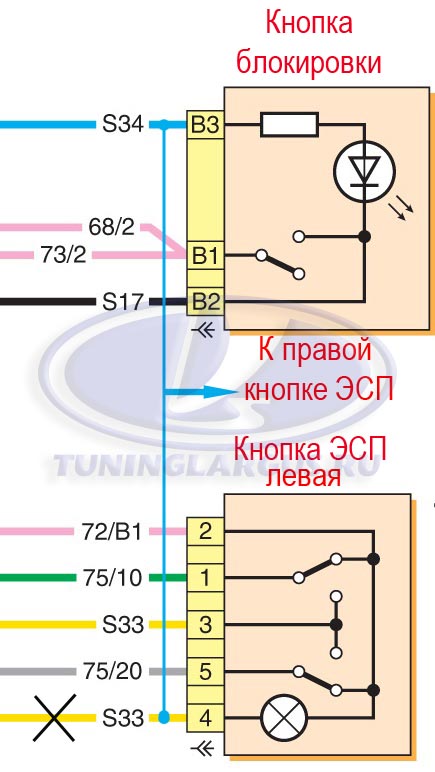

Про неудобство пользования стеклоподъемниками без включения зажигания знают все. Кого-то это не напрягает, а кто-то, как и я сделал всем известную доработку с установкой предохранителя в колодке в районе блока предохранителей, в обход замка зажигания. Описывать ничего не буду, все есть в интернете, опишу изменение подсветки кнопок.

То же самое можно сделать и с задними эсп. Но тут есть одно НО! Дело в том, что подсветка кнопок задних эсп работает при включении зажигания, и если мы сделаем ту же схему, что и с передними, то подсветка будет постоянно включена, что не есть хорошо. Выключить её можно только кнопкой блокировки задних стеклоподъемников, но не щелкать же её постоянно! Но подсветка-то самой кнопки блокировки работает от габаритов, значит нужно проложить проводок подсветки (у меня это голубой, как и в схеме авто) к кнопкам стеклоподъемников. Без снятия тоннеля в любом случае не обойтись. Подсоединяем наш провод к проводу голубого цвета (контакт В3 кнопки блокировки) с одной стороны, а другой конец к контактам №4 кнопок стеклоподъемников, отрезав предварительно от этих контактов желтые провода (их концы изолируем!).

Теперь подсветка работает только при включении габаритов и освещения, и может отключаться, как и ранее кнопкой блокировки!

Читать еще:  Подсветка стрелок панели приборов

Одной из самых популярных тем тюнинга автомобилей является тема светодиодного тюнинга, или точнее стайлинга. Я баловался этим на предыдущей машине, решил потихоньку и здесь допиливать тусклую и не очень приятную для глаз подсветку торпеды. Этот бледно-оранжевый цвет меня лично не располагает к комфорту, буду понемногу его убирать, экспериментируя разными цветами. Начал с кнопок задних стеклоподъемников и кнопок подогрева сидений.

В кнопках задних эсп вместо лампочек установил отрезки светодиодной ленты синего цвета (SMD 3528), сегменты по три светодиода короткие, влезли без проблем…

В кнопке блокировки задних стеклоподъемников установил яркий синий светодиод..

А в кнопках подогрева сидений сначала поставил ярко-красные светодиоды. Опять же изначально подсветка кнопок подогрева, как известно не подключена, хотя светодиод есть! Изучив схему я пришел к выводу, что провод от подсветки габаритов и салона (голубой) должен идти к контакту А1 кнопки. Тянуть этот провод геморно, можно сделать проще, и это уже многие сделали. Нужно контакт А1 соединить с контактом В1. Таким образом, светодиод будет подключен параллельно контактам кнопки. Когда подогрев отключен, светодиод горит, при включении гаснет. При этом через горящий светодиод проходит очень маленький ток, недостаточный для разогрева нитей нагревательного элемента. Неудобство этого способа заключается в отсутствии подсветки кнопки при включении подогрева.

Можно сделать двухцветную подсветку, но тут без дополнительного провода не обойтись. Необходимо провести провод от массы (черный провод – можно взять с колодки соединения со жгутом подогревателя под сиденьем – контакт №2) и подвести его, например, к контакту А3 кнопки, а на самой плате кнопки установить еще один светодиод. Катод дополнительного светодиода паяем к массе (А3), а анод к контакту А2. Светодиод лучше поставить красный («включено»). На замену того, что стоит в кнопке лучше поставить синий («выключено»), при этом катод диода нужно перепаять с контакта А2 на А3 (белый провод на фото), а анод на нормально замкнутый контакт переключателя (я использовал свободную дорожку контакта В2 и перемычки). В разъем кнопки вставил «маму» 2.8 мм, которую можно купить с отрезком провода, родной штекер не найти.

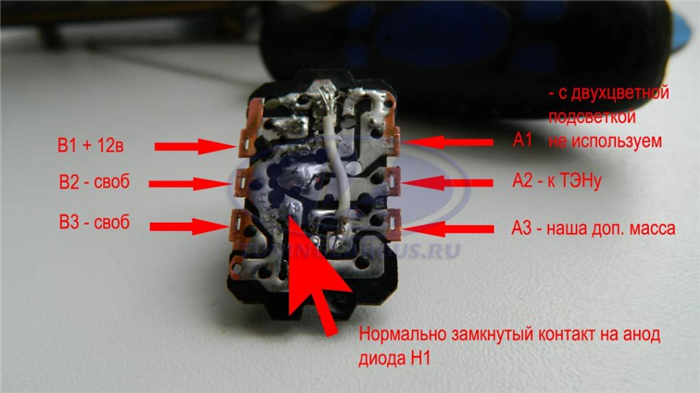

Распайка платы… Схема подключения…

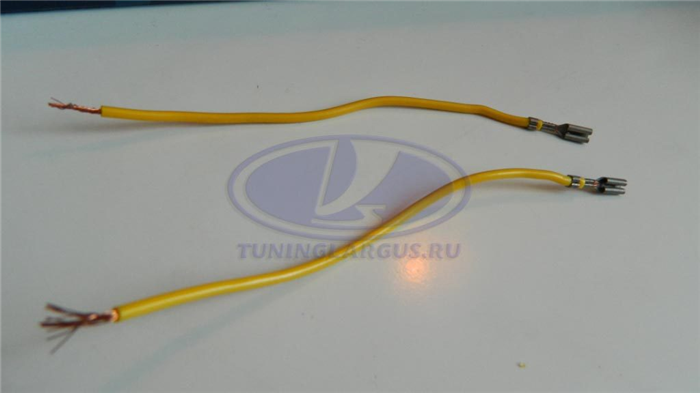

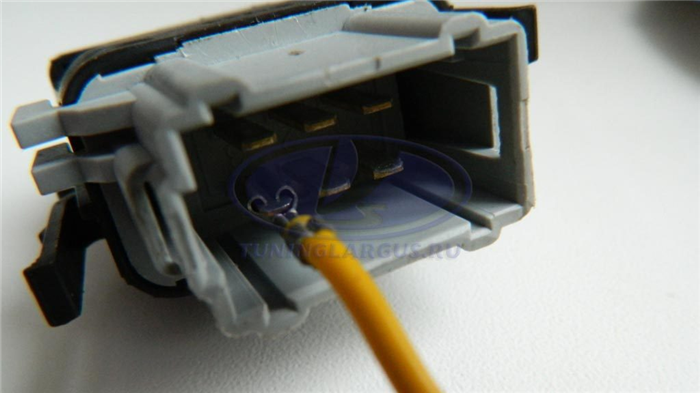

Провода мама 2.8 мм…

Провода мама 2.8 мм…

Крепко сидит, потом вставляется в фишку «папа»…

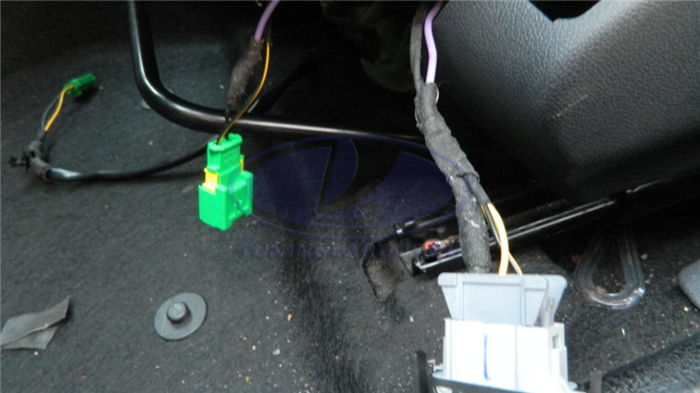

Дополнительный провод (у меня фиолетовый) массы от фишки кнопки к фишке жгута…

То же на правом сиденье…

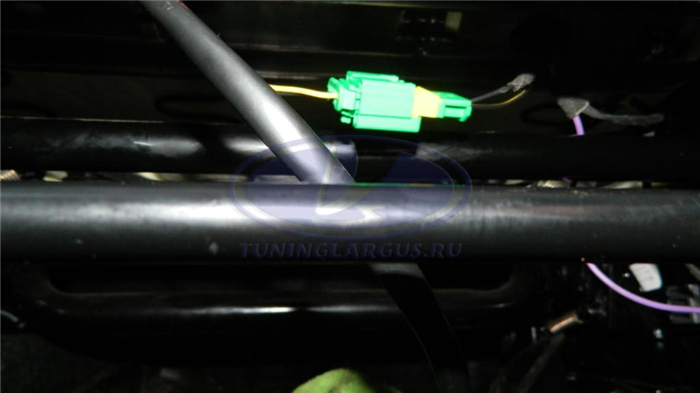

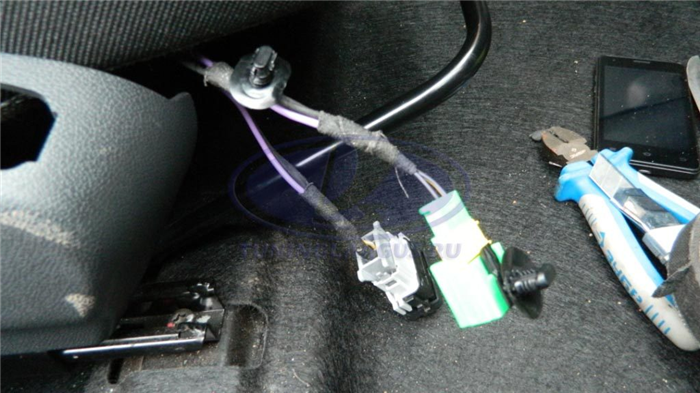

Разъем жгута под сиденьем, крепится клипсой к сиденью…

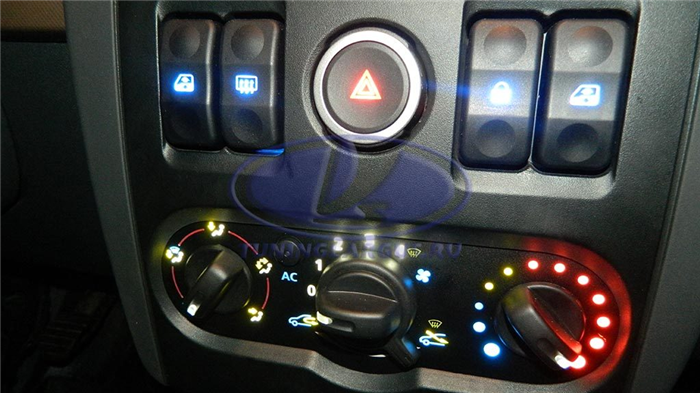

Так же заменил лампы в кнопках на центральной консоли на синие светодиоды (SMD 5050), а в кнопке аварийки на красный…

Тюнинг подсветки комбинации приборов Лада Ларгус

На Лада Ларгус штатная подсветка щитка приборов имеет оранжевый цвет. Такая цветовая гамма нравится далеко не всем автолюбителям. Разбираемся, как поменять цвет подсветки в панели Ларгуса, а также доработать некоторые моменты.

Потребуется: снять и разобрать приборную панель, приготовить SMD-светодиоды (можно выпаять из LED-ленты) подходящего размера и цвета, а также паяльник.

Схема подсветки панели приборов Ларгуса:

  • 4 светодиода сверху — это подсветка экрана маршрутного компьютера;
  • по 2 светодиода с каждой стороны — это подсветка спидометра, тахометра и стрелок.

Чтобы поменять подсветку спидометра и тахометра:

Выпаиваем штатные SMD-диоды и на их место впаиваем новые светодиоды (чаще всего это SMD 3528, их световой поток около 5 Люмен), соблюдая полярность.

Чтобы изменить подсветку дисплея бортового компьютера:

Заменяем штатные светодиоды на новые, подходящего цвета. Если использовать белые SMD-диоды, то фон экрана будет синий, а индикация белой.

Чтобы сделать подсветку стрелок другой:

Удаляем лак со стрелок, используя жидкость для снятия ногтей (от ацетона стрелки потрескаются). Вместо него наносим лак любого цвета, лучше использовать флуоресцентный лак, который можно купить в магазине для рыболовов.

Доработка подсветки панели приборов:

1. Чтобы улучшить яркость свечения можно использовать более мощные светодиоды, например, SMD 5050 (световой поток — 15 Люмен) или SMD 3825 (яркость 7-9 Люмен). Либо наклеить на корпус панели фольгу, которая улучшить светоотражение.

Читать еще:  Как сделать подсветку стрелки спидометра

2. Цветовая гамма зависит не только от цвета свечения SMD-диодов. Можно использовать белые светодиоды, а на накладку в нужных местах наклеить изоленту подходящего цвета. Таким образом, можно выделать зону высоких оборотов двигателя или надписи.

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов Ларгуса дома нужно подать +12В на 11 контакт черной колодки (синий провод) и «массу» на 7 контакт (черный провод). Предварительно проверьте контакты мультиметром, чтобы не испортить панель.

Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп — плюс):

Данная инструкция по пересвету панели приборов также будет полезной для владельцев автомобилей Renault Sandero, Logan, Duster или Almera.

А вас устраивает штатная подсветка щитка приборов? Будете ли вы дорабатывать ее и каким образом? Напомним, есть более простые отчеты по тюнингу Ларгуса, например, активация подсветки кнопок подогрева сидений или изменение угла наклона спинки задних сидений.

Замена лампочек в приборной панели лада ларгус

Вообщем поставил ручки крутилки, их протестил качество добротное, все нравится и устраивает, единственное, что высоковата цена, а так все удобно и красиво.

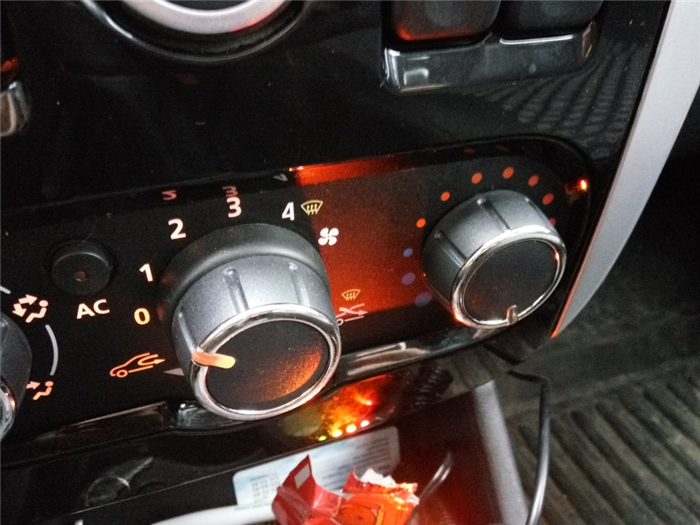

Но вот не приятность перегорела лампочка подсветки крутилок и основы отопителя. Вроде все просто, но как оказалось и тут автовазовцы приложили руки.
Всего лампочки 2. Горят освещая пополам, перегорела правая, днем плохо видно, а ночью только на ощупь.

Рукой на щуповыем лампочки с обратной стороны, дело очень не простое и не удобное.
Чтобы вытащить ее нужно повернуть на 45 градусов с усилием двумя пальчиками.Вообщем не очень удобно(p.s. лучше делать, как будет описано ниже.)

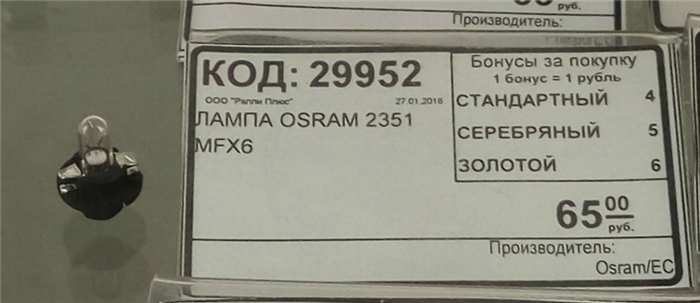

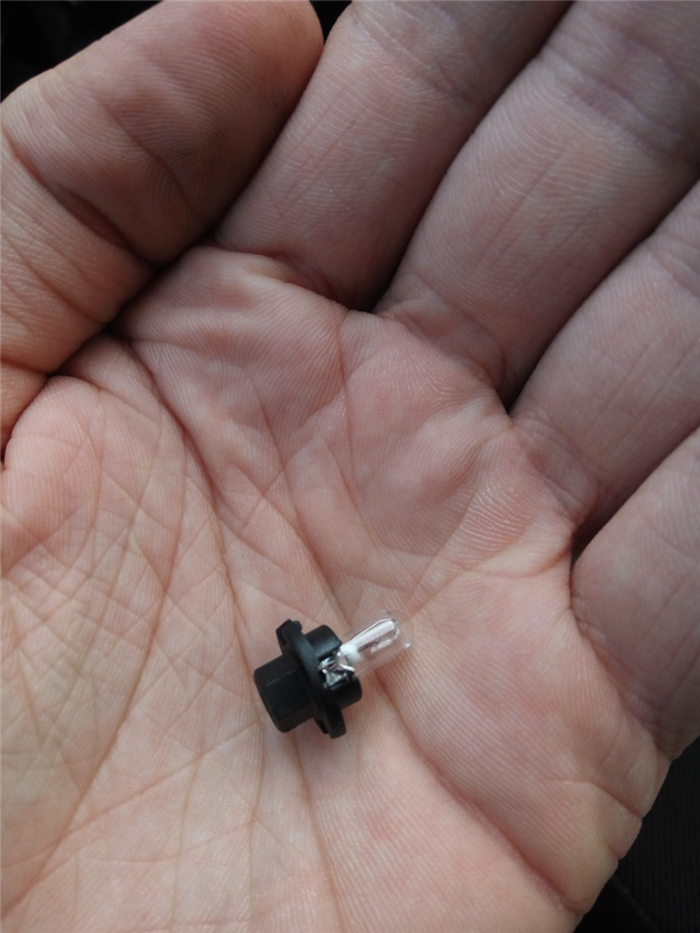

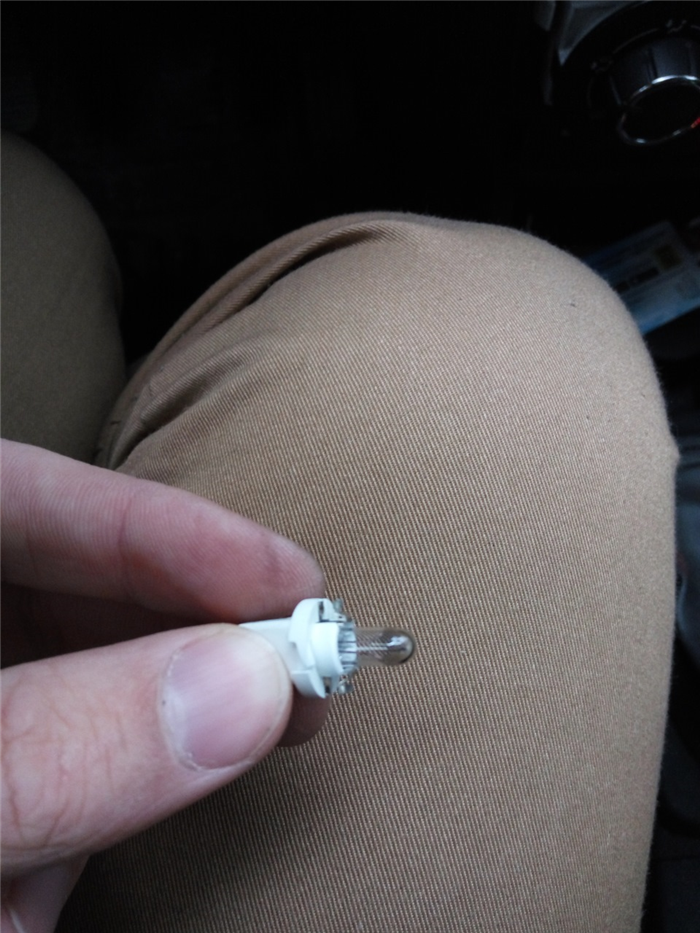

И так извлекаем лампочку,

Менять решено было парой. И так думал так же «в слепую» вставлю, но не все так просто, и после пары попыток и поцарапов всю руку решил в разы упростить задачу.
И так более простой способ:

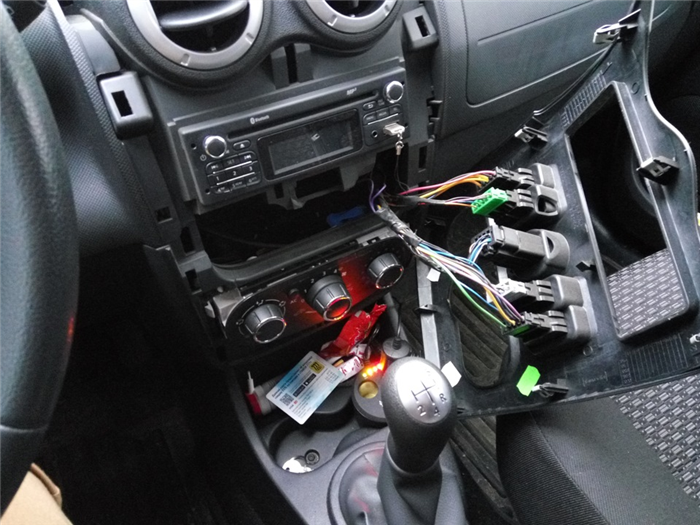

После снятия центральной накладки
Откручивания два самореза torx 20

Довольно быстро мне надоела унылая подсветка блока отопителя и комбинации приборов, лично мне такой цвет напрягает глаза.

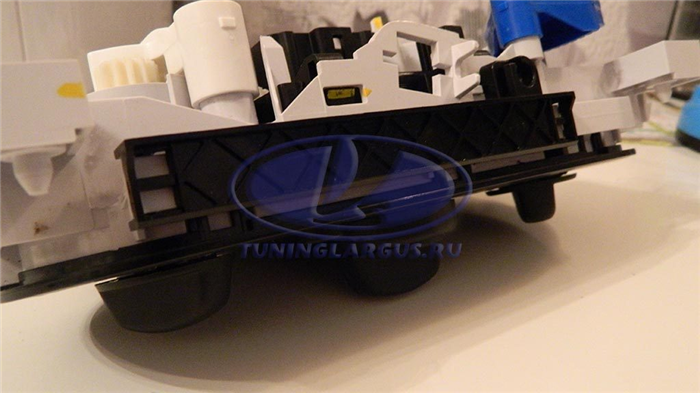

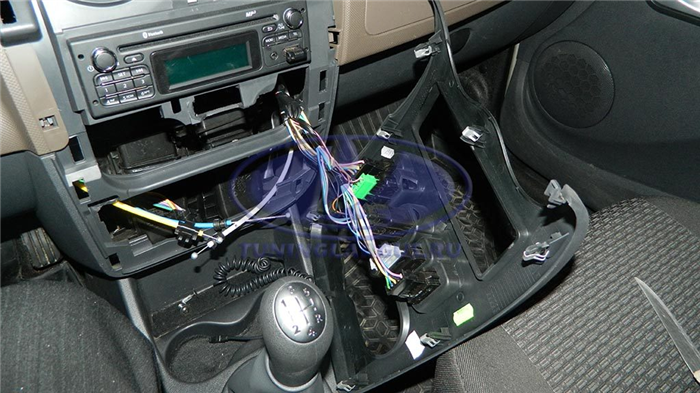

Снимаем блок. Сначала нужно снять накладку центральной консоли (держится на клипсах), снимаем от низа (я поддевал ножом) к верху…

Далее откручиваем сверху два винта (TORX 20) и, отжимая две защелки по бокам, выводим блок сначала вовнутрь, потом вытаскиваем наружу.

После отсоединяем трос заслонки рециркуляции сверху…

Разъем посередине и два тросика (регулятора температуры и направления потоков воздуха) снизу…

Дальше снимаем ручки, я использовал обычную линейку…

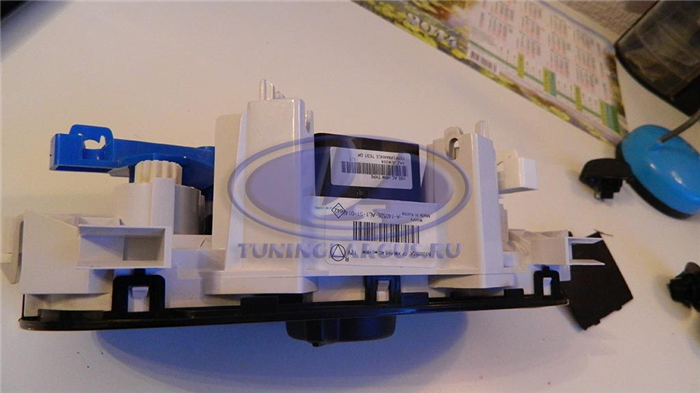

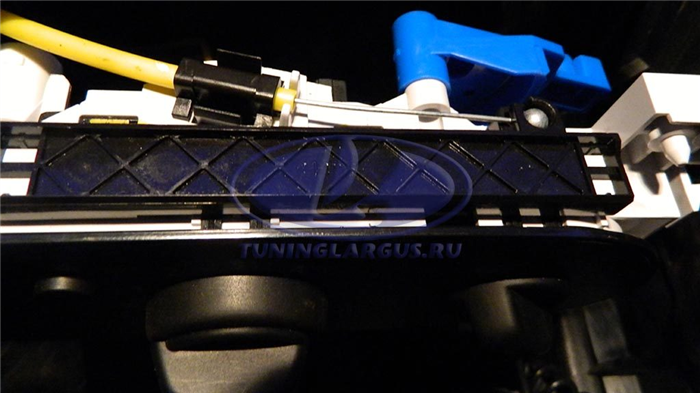

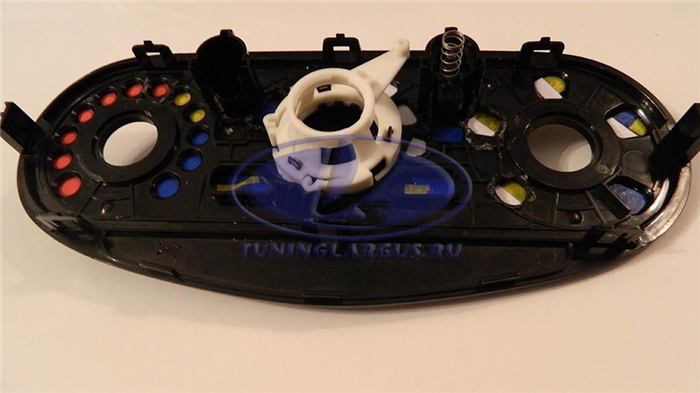

После отжимаем пластиковые фиксаторы для снятия шкалы. Три снизу…

И три сверху, под ползунком заслонки рециркуляции…

Для снятия рычага рециркуляции нужно разъединить его внешнюю и внутреннюю часть. Для этого осторожно отжимаем внутрь и выталкиваем три фиксатора…

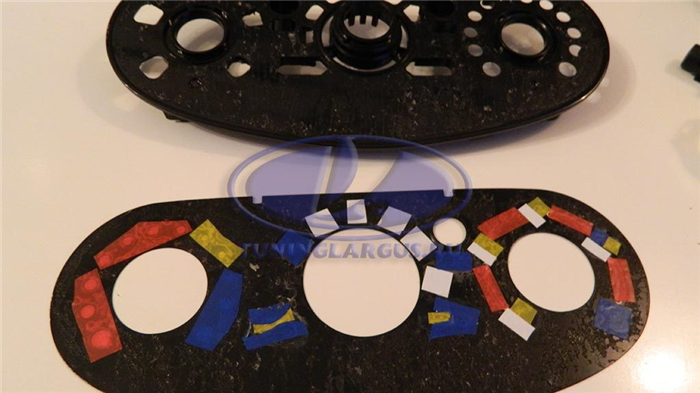

После снятия блока отопителя необходимо снять скин. Действуйте осторожно, скин легко царапается. Я медленно отделял его, подрезая слой клея. Потом он прилипает обратно без всякого клея. Цифры и фигурки человека заклеил изолентой белого цвета. Стрелки потоков воздуха – желтой, а контуры машины, значок вентилятора и буквы АС – синей…

Светодиодные ленты белого цвета расположил на наклонной поверхности корпуса блока, под шкалой. Шесть кусков по три светодиода. Проводки питания выходят к патрону одной из ламп, и входят в него вместо лампочки. Посмотрел, как бледно светятся кружки регулятора температуры, и стер краску и с них тоже, так как с изолентой цвета получаются более яркими и насыщенными.

Хочу предостеречь от использования растворителя, сам так подпортил цифру 3. Потом взял по-тихому у жены одеколон и ватные палочки (идеально подходят спиртовые салфетки!) и всю остальную краску легко и без последствий удалил. Кроме того удалил всякие непонятные перегородки на корпусе шкалы, так как они мешали нормально подсвечивать символы…

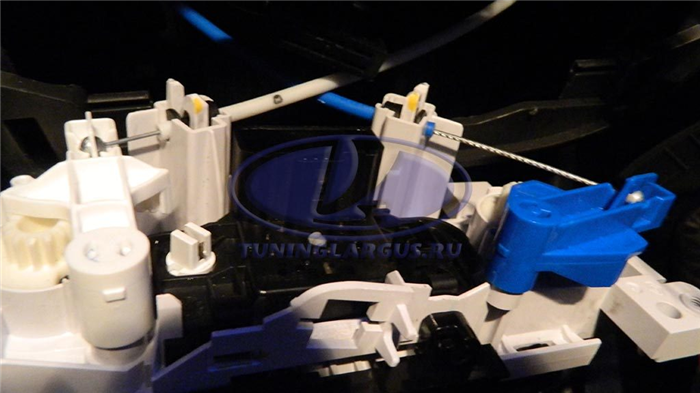

Как следствие упрощения и соответственно удешевления конструкции, заслонка рециркуляции регулируется механическим путем, с помощью тросика (впрочем, как и заслонка температуры, и распределителя потоков воздуха). Индикация режима работы системы рециркуляции конечно отсутствует. И если вы включали рециркуляцию для быстрого прогрева или отсечки выхлопных газов, а потом забыли, то через некоторое время увидите, как сильно затянуты испариной стекла.

Читать еще:  Не работает подсветка панели ваз 2109

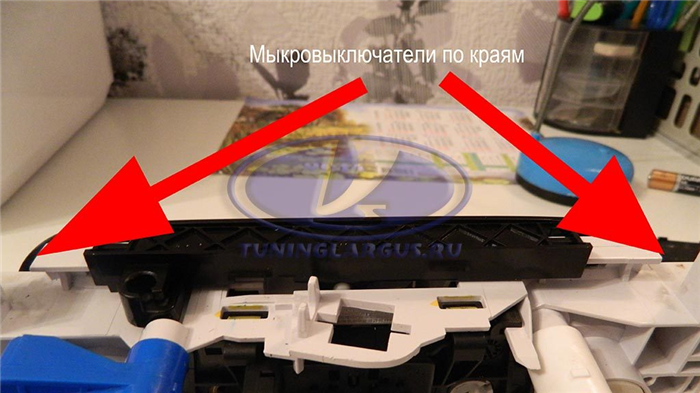

И я решил подумать, как сделать индикацию работы заслонки. В двух крайних положениях рычага заслонки есть соответствующие пиктограммы. Они постоянно горят от подсветки блока. Соответственно их нужно изолировать и разместить за ними отдельные светодиоды. А сами диоды подключить к микровыключателям, которые можно расположить по краям подвижной планки. Но это потом…

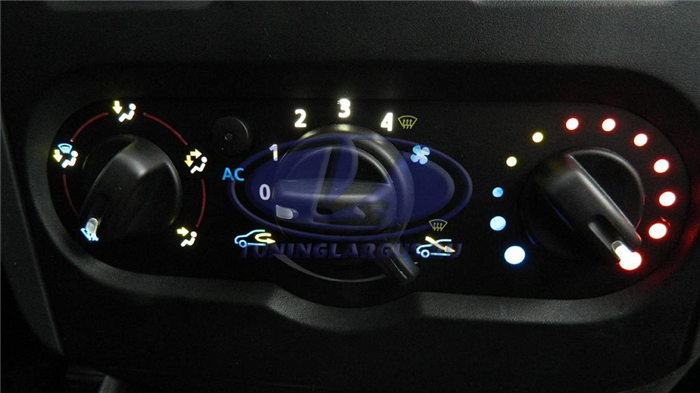

Обычной мыльницей так и не вышло сделать в темноте фото с реальными цветами, ну уж как вышло…

Позже переделал подсветку блока отопителя. А то, как елка новогодняя, красиво, но не серьезно…

Для этого нужно только поменять изоленту на скине на другую, белого цвета.

Как переделывал комбинацию приборов, описывать подробно не буду, в интернете есть примеры.

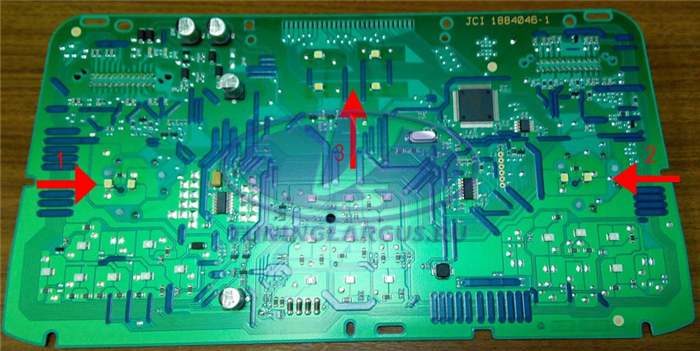

Снимаем комбинацию приборов и перепаиваем на плате светодиоды указанные стрелкой, соблюдая полярность. Светодиоды типоразмера 3528, белого цвета, ну или какого захотите.

1 и 2 – по два светодиода подсветки стрелок и шкал, 3 – четыре светодиода подсветки дисплея (фото не мое)…

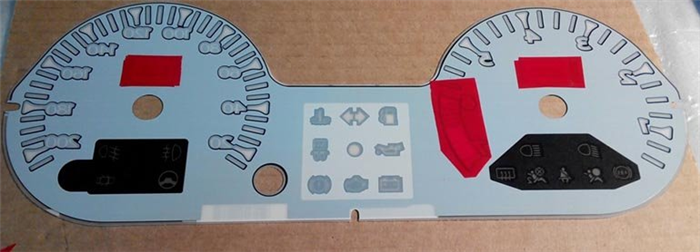

На саму шкалу можно наклеить красную изоленту для выделения сектора опасных оборотов или скорости. Светофильтр дисплея бортового компьютера при этом дает голубой цвет…

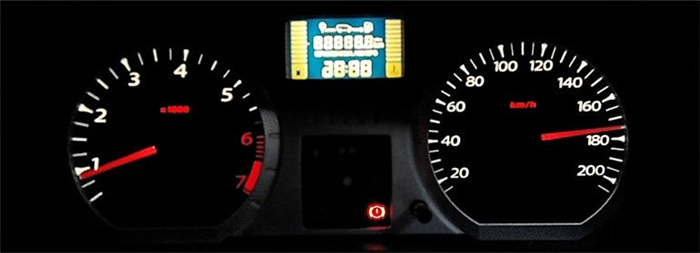

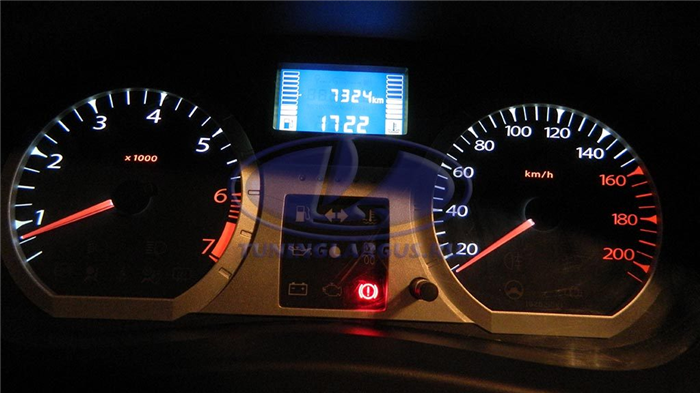

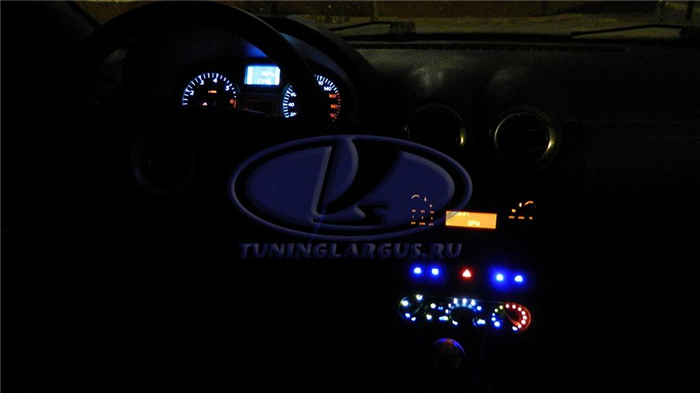

Ночью видны результаты работы… Подсветка блока отопителя и комбинации приборов удалась!

Подсветка блока отопителя и комбинации приборов

На Лада Ларгус штатная подсветка щитка приборов имеет оранжевый цвет. Такая цветовая гамма нравится далеко не всем автолюбителям. Разбираемся, как поменять цвет подсветки в панели Ларгуса, а также доработать некоторые моменты.

Потребуется: снять и разобрать приборную панель, приготовить SMD-светодиоды (можно выпаять из LED-ленты) подходящего размера и цвета, а также паяльник.

Схема подсветки панели приборов Ларгуса:

  • 4 светодиода сверху – это подсветка экрана маршрутного компьютера;
  • по 2 светодиода с каждой стороны – это подсветка спидометра, тахометра и стрелок.

Чтобы поменять подсветку спидометра и тахометра:

Выпаиваем штатные SMD-диоды и на их место впаиваем новые светодиоды (чаще всего это SMD 3528, их световой поток около 5 Люмен), соблюдая полярность.

Чтобы изменить подсветку дисплея бортового компьютера:

Заменяем штатные светодиоды на новые, подходящего цвета. Если использовать белые SMD-диоды, то фон экрана будет синий, а индикация белой.

Чтобы сделать подсветку стрелок другой:

Удаляем лак со стрелок, используя жидкость для снятия ногтей (от ацетона стрелки потрескаются). Вместо него наносим лак любого цвета, лучше использовать флуоресцентный лак, который можно купить в магазине для рыболовов.

Доработка подсветки панели приборов:

1. Чтобы улучшить яркость свечения можно использовать более мощные светодиоды, например, SMD 5050 (световой поток – 15 Люмен) или SMD 3825 (яркость 7-9 Люмен). Либо наклеить на корпус панели фольгу, которая улучшить светоотражение.

2. Цветовая гамма зависит не только от цвета свечения SMD-диодов. Можно использовать белые светодиоды, а на накладку в нужных местах наклеить изоленту подходящего цвета. Таким образом, можно выделать зону высоких оборотов двигателя или надписи.

После перепаивания нужных светодиодов рекомендуется проверить подсветку. Чтобы подключить комбинацию приборов Ларгуса дома нужно подать +12В на 11 контакт черной колодки (синий провод) и «массу» на 7 контакт (черный провод). Предварительно проверьте контакты мультиметром, чтобы не испортить панель.

Также убедиться в исправности установленных светодиодов можно при помощи мультиметра в режиме «тестер», подводя щупы к светодиоду согласно полярности (красный щуп – плюс):

Данная инструкция по пересвету панели приборов также будет полезной для владельцев автомобилей Renault Sandero, Logan, Duster или Almera.

А вас устраивает штатная подсветка щитка приборов? Будете ли вы дорабатывать ее и каким образом? Напомним, есть более простые отчеты по тюнингу Ларгуса, например, активация подсветки кнопок подогрева сидений или изменение угла наклона спинки задних сидений.
