Трансдьюсер что это такое

Как выбрать эхолот?

Каждый охотник желает знать, где сидит фаз. Нет, этот рассказ немного о другом — о рыбаках! Каждый рыбак желает знать, где лучше ловить рыбу, и в этом ему поможет специальный девайс, который называется эхолот.

В зависимости от того, как и где именно вы ловите рыбу (с берега или с лодки, в глубоких озерах или мелких), вам понадобится выбрать подходящий эхолот. Естественно, при этом не хочется отдавать слишком много денег — нет смысла приобретать «навороченную» электронику, чтобы словить пару судаков. Но и продешевить в этом деле нельзя, иначе эхолот скорее будет мешать, чем помогать провести успешный сеанс рыбалки.

В следующем разделе мы расскажем о самых важных характеристиках эхолотов, а затем представим вашему вниманию десяток самых интересных моделей, которые можно приобрести у продавцов в нашем каталоге.

Основные характеристики, на которые стоит обратить внимание

Расположение корпуса

В основном эхолоты делятся на переносные и стационарные.

Переносные модели отлично подойдут тем, кто ловит рыбу с берега — они легкие и не имеют лишних функций, которые пригодятся только на воде. Но существуют и такие переносные модели, которые отлично показывают себя в рыбалке с лодки — все зависит от возможностей прибора.

Стационарные обычно предназначены для установки на лодке или другом судне. Они часто отличаются большим набором функций, крупными габаритами, большими экранами и удобным управлением.

Существую также модели, которые крепятся на запястья, удилища и так далее. Они не очень популярны и выпускаются редко, так как во много уступают обычным стационарным и переносным эхолотам.

Защита корпуса от влаги

Так как все эхолоты предназначены для использования на воде или рядом с водой, в подавляющем большинстве случаев их корпус защищен от влаги. Существует, однако, несколько классов защиты внутренностей девайса от воды, и лучше выбирать те модели, которые имеют рейтинг IPX7.

Трансдьюсер

Трансдьюсер — ключевой элемент эхолота. Именно он излучает и принимает ультразвуковые сигналы, которые затем преобразовываются в картинку и позволяют искать рыбу в воде. В основном трансдьюсеры продаются вместе с эхолотами, но иногда их предлагается докупать отдельно (в основном — если прибор профессиональный).

Если эхолот переносной, то его трансдьюсер обычно располагается на поверхности воды — он представляет собой напичканный электроникой поплавок. А вот стационарные эхолоты в основном используют трансдьюсеры, которые крепятся на транце лодки. Существуют и универсальные трансдьюсеры, которые можно использовать и так, и так.

Важная характеристика трансдьюсера — количество лучей, которые он испускает. Чем их больше, тем большую площадь просканирует эхолот, и тем подробнее будет информация о рыбе и рельефе дна. Если вы покупаете эхолот для использования на берегу, то в большнистве случаев хватит и одного луча. На лодке же лучше использовать модели с двумя или даже четырьмя лучами.

Еще один важный момент — максимальная глубина сканирования. Чем глубже, тем хуже будет качество информации, получаемой прибором, и на максимальной глубине информация просто перестает поступать. Обязательно прикиньте глубину тех мест, где будете рыбачить, чтобы подобрать эхолот, который справится со своей задачей. Для нашей страны актуальна максимальная глубина сканирования в пресной воде, но если вы собираетесь выезжать и рыбачить на море, то нужно смотреть и на максимальную глубину сканирования в морской воде.

Датчик температуры

Информация о температуре воды, поступающая со встроенного в эхолот датчика, полезна на двух уровнях. Во-первых, от температуры зависит поведение рыбы, о чем наверняка знают опытные рыбаки. Во-вторых, многие эхолоты нельзя использовать в слишком холодной воде.

Датчик скорости

Если вы пользуетесь эхолотом на лодке или другом судне, то встроенный или подключенный к нему датчик скорости позволит корректировать курс и снижать или повышать скорость в зависимости от потребностей рыбака.

GPS-модуль

Благодаря встроенному GPS-модулю обычный эхолот превращается в т.н. картплоттер. С его помощью можно прокладывать маршруты, запоминать точки скопления рыбы, точки, которые лучше обходить стороной, и прочее. Если вы действительно серьезно занимаетесь ловом рыбы, то без этого функционала не обойтись.

3D-режим

Некоторые эхолоты позволяют переходить от плоского изображения дная к трехмерному. Во многих случаях такое отображение более наглядно и удобно, но модели с 3D-возможностями встречаются редко и стоят дорого. Кроме того, многие опытные рыбаки считают это ненужным излишеством.

Подключение компьютера или флэш-накопителя / флэш-карты

Возможность подключения к эхолоту компьютера или флэш-накопителя / флэш-карты означает возможность обновления его прошивки или возможность загрузки новых карт, если это картплоттер. Полезная функция для тех, кто рыбачит много и подолгу.

Читать еще:  Тонкий надувной матрас в машину

Интерфейсы

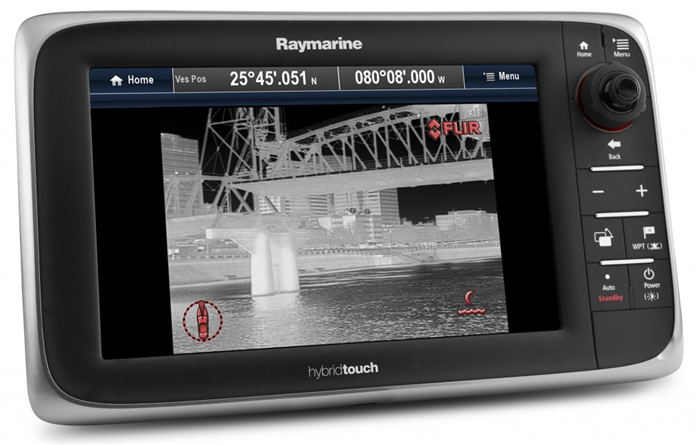

Некоторые модели оснащаются видеовходом, который позволяет подключить отдельную видеокамеру, снимающую дно. Бывают у эхолотов и видеовыходы, которые позволяют выводить изображение на внешний экран (более крупный и удобный).

Подключение к компьютерам и другим устройствам может осуществляться через Ethernet, Bluetooth или Wi-Fi. Особенно удобно (хотя многие предпочитают самодостаточные эхолоты), если эхолот предназначен для использования вместе со смартфоном, с которого и ведется наблюдение и управление.

Экран

Экран эхолота может быть цветным или черно-белым, но это не слишком сильно влияет на его возможности. Гораздо важнее размер дисплея и его разрешение — чем они выше, тем проще рыбаку различать важную информацию.

Сенсорные экраны есть у очень немногих эхолотов — во многом потому, что обычные кнопки и другие физические элементы управления в условиях рыбалки надежнее, чем сенсорные поверхности.

Самый важный параметр — это подсветка экрана. К счастью, ей оснащаются почти все представленные в продаже эхолоты.

Топ-10 эхолотов

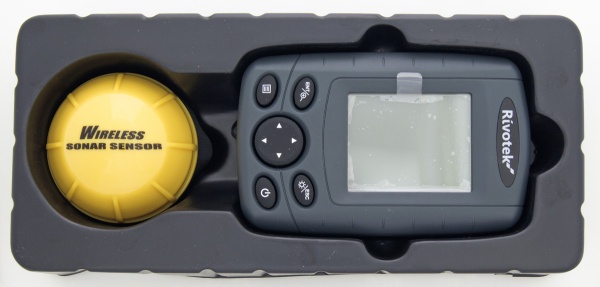

Rivotek Fisher 30

Простой, компактный, дешевый и достаточно качественный эхолот, который пригодится в мелких местах. Нельзя использовать при температуре ниже ноля.

Особенности:

  • расположение корпуса: переносное
  • влагозащищенный корпус
  • трансдьюсер в комплекте (поплавок)
  • количество лучей: 1
  • макс. глубина сканирования в пресной воде: 36 м
  • встроенный датчик температуры
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • черно-белый экран с подсветкой
  • питание от батареек

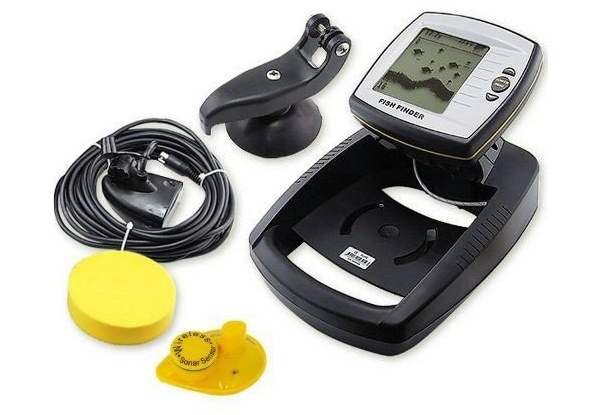

LUCKY FF918-180W Portable

Еще одна бюджетная и не слишком габаритная модель, которая хорошо справится со своей задачей на обычном озере. Нельзя использовать при температуре ниже -10 градусов.

Особенности:

  • расположение корпуса: переносное
  • влагозащищенный корпус
  • трансдьюсер в комплекте (поплавок)
  • количество лучей: 2
  • макс. глубина сканирования в пресной воде: 197 м
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • черно-белый экран с подсветкой
  • питание от батареек или внешнего источника

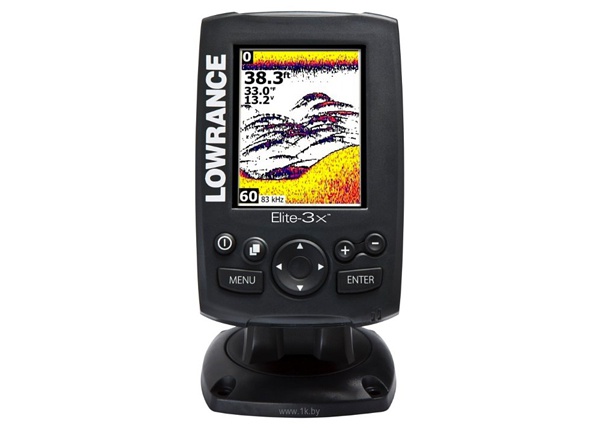

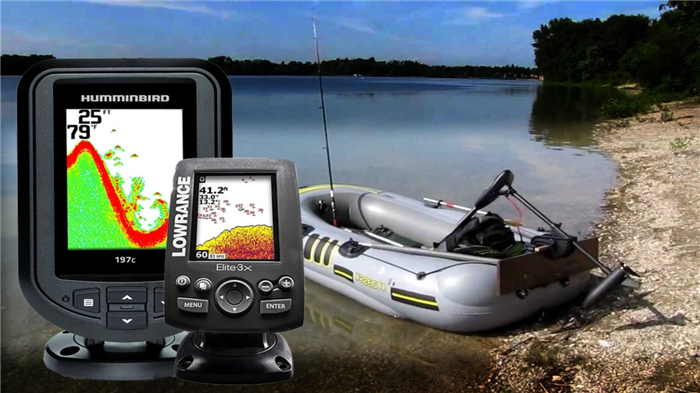

Lowrance Elite-3x

Недорогая стационарная модель, которая отличается небольшими размерами и достаточно мощной начинкой.

Особенности:

  • расположение корпуса: стационарное
  • влагозащищенный корпус (IPX7)
  • трансдьюсер в комплекте (на транец)
  • количество лучей: 2
  • макс. глубина сканирования в пресной воде: 244 м
  • встроенный датчик температуры
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • цветной экран с подсветкой
  • питание от внешнего источника

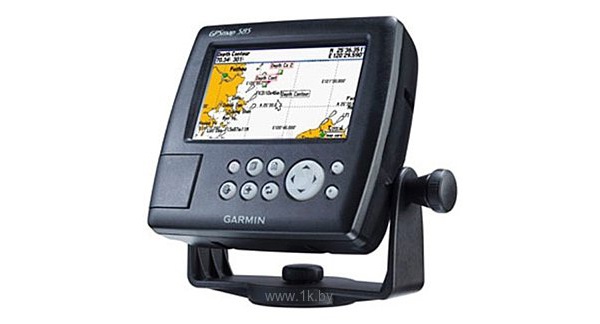

Garmin GPSMAP 585

Довольно дорогая модель со встроенным GPS-модулем, которая понравится серьезным рыбакам.

Особенности:

  • расположение корпуса: стационарное
  • влагозащищенный корпус (IPX7)
  • трансдьюсер: опциональный (на транец)
  • количество лучей: 2
  • макс. глубина сканирования в пресной воде: 457 м
  • встроенный датчик температуры
  • GPS-модуль
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • подключение компьютера
  • поддержка карт памяти
  • цветной экран с подсветкой
  • питание от внешнего источника

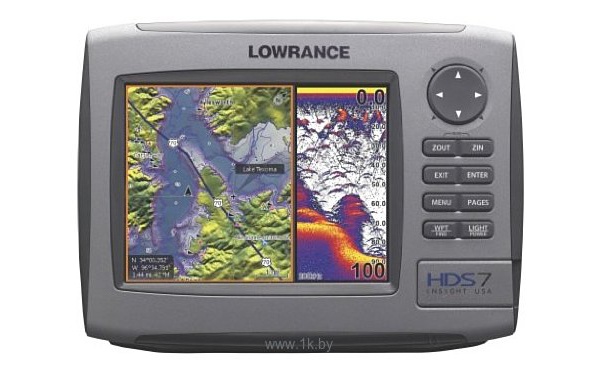

Lowrance HDS-7 Gen2

Топовая модель Lowrance с огромным набором функций и очень большой глубиной сканирования. Для профессионалов.

Особенности:

  • расположение корпуса: стационарное
  • влагозащищенный корпус (IPX7)
  • трансдьюсер: опциональный
  • количество лучей: 2
  • макс. глубина сканирования в пресной воде: 1524 м
  • встроенный датчик температуры
  • GPS-модуль
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • подключение компьютера
  • Ethernet
  • поддержка карт памяти
  • цветной экран с подсветкой
  • питание от внешнего источника

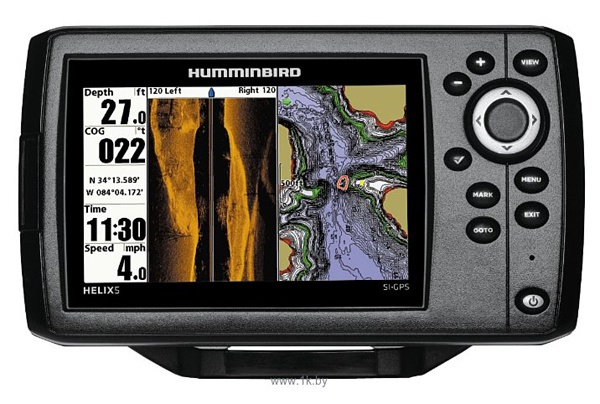

Humminbird HELIX 5 SI GPS

Дорогой и мощный эхолот, который пригодится всем серьезным рыбакам.

Особенности:

  • расположение корпуса: стационарное
  • влагозащищенный корпус
  • трансдьюсер в комплекте (на транец)
  • количество лучей: 4
  • макс. глубина сканирования в пресной воде: 457 м
  • встроенный датчик температуры
  • GPS-модуль
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • поддержка карт памяти
  • цветной экран с подсветкой
  • питание от внешнего источника

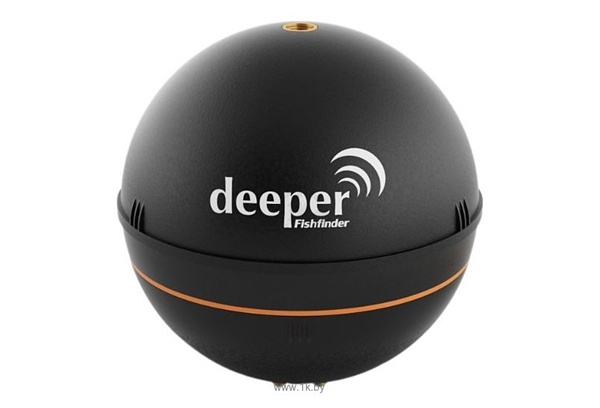

Deeper Smart Fishfinder

Эхолот, созданный для температур от -20 до +40 градусов, и подключающийся к мобильным устройствам на базе Android или iOS с помощью Bluetooth. Идеален для энтузиастов.

Особенности:

  • расположение корпуса: переносное
  • влагозащищенный корпус
  • трансдьюсер в комплекте (поплавок)
  • количество лучей: 2
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • Bluetooth (для подключения к смартфону)
  • питание от батареек

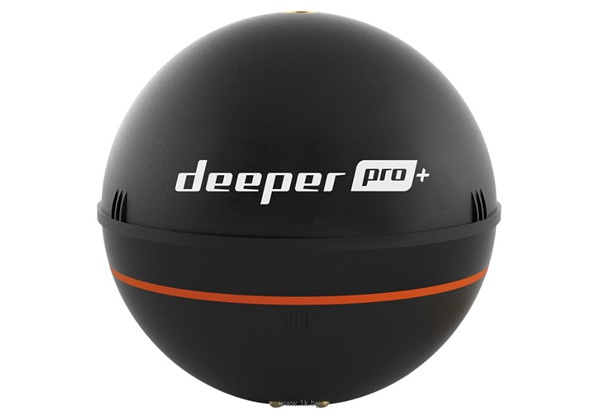

Deeper Smart Sonar PRO+

Чуть более дешевая модель с Wi-Fi вместо Bluetooth и GPS-модулем.

Особенности:

  • расположение корпуса: переносное
  • влагозащищенный корпус
  • трансдьюсер в комплекте (поплавок)
  • количество лучей: 2
  • макс. глубина сканирования в пресной воде: 80 м
  • GPS-модуль
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • Wi-Fi (для подключения к смартфону)
  • питание от батареек

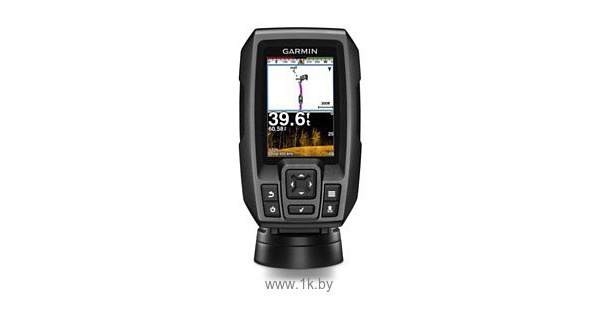

Garmin STRIKER 4dv

Один из самых недорогих эхолотов с GPS-модулем. Неплохое качество изображения и выносливый корпус прилагаются.

Особенности:

  • расположение корпуса: стационарное
  • влагозащищенный корпус (IPX7)
  • трансдьюсер в комплекте (на транец)
  • количество лучей: 4
  • макс. глубина сканирования в пресной воде: 533 м
  • встроенный датчик температуры
  • GPS-модуль
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • цветной экран с подсветкой
  • питание от внешнего источника

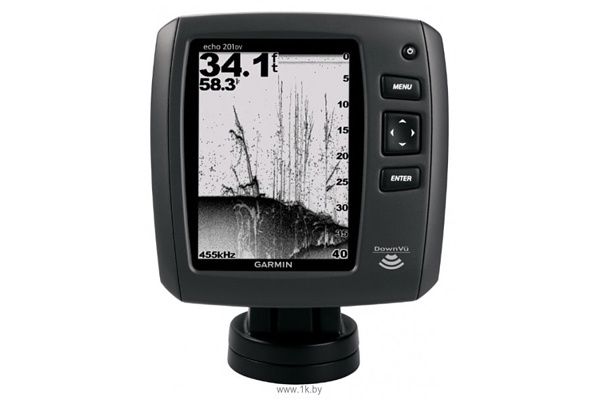

Garmin echo 201dv

Доступная модель с четырьмя лучами трансдьюсера, но черно-белым экраном и без GPS. Кроме того, этот эхолот довольно крупный и тяжелый.

Особенности:

  • расположение корпуса: стационарное
  • влагозащищенный корпус (IPX7)
  • трансдьюсер: опциональный (на транец)
  • количество лучей: 4
  • макс. глубина сканирования в пресной воде: 533 м
  • встроенный датчик температуры
  • звуковая сигнализация
  • определение размера / глубины рыбы
  • отображение структуры дна
  • увеличение изображения
  • черно-белый экран с подсветкой
  • питание от внешнего источника
Читать еще:  Х рей или сандеро степвей

Что такое трансдьюсер эхолота?

Существует несколько типов трансдьюсеров и в этой статье мы расскажем о том, что же такое трансдьюсер эхолота, как он работает и какие они бывают.

Трансдьюсер (Transducer) — является главным элементом любого эхолота, это датчик-излучатель звуковых сигналов в сторону дна, работа которого основан на технологии эхолокации, а также он является и приёмником отраженного от дна звукового сигнала рыбы, растительности и каких либо предметов на дне типа коряг. Трансьдюсеры бывают проводными и беспроводными. После получения сигнала от трансдьюсера, эхолот преобразует все полученные данные в изображение на экране эхолота. Корпус датчик всегда водонепроницаем. В некоторых моделях трансдьюсер совмещен с датчиком скорости(по потоку воды), который установлен на корпусе трансдьюсера.

Рассмотрим основные параметры трансдьюсеров

Количество лучей
Чем больше лучей тем шире охват сканирования. Классический эхолот имеет два луча, широкий и узкий. Но технологии не стоят на месте и в большинстве современных эхолотов используются трёх и четырёх лучевые трансдьюсеры.

Угол луча
Сигнал трансдьюсера может быть как с узким, так и с широким коническим углом. Широкий угол используется для пресной воды, а узкий в солёной. Конический угол — это область сканирования в пределах конуса, который просматривается на экране эхолота.

Для пресной воды или соленой
При сканировании водоёма с пресной или соленой водой, изображение на экране эхолота получается разным. Из-за высокой плотности соленой воды глубина проникновения сигнала ниже. В связи с этим трансдьюсеры разделяются еще и по мощности.

Мощность
Тут все просто, чем мощнее трансдьюсер тем глубже он сканирует. т.е если вам нужен эхолот для рыбалки на море. то лучше смотреть на датчики с среднеквадратной мощностью не менее 500 Вт.

Способ передачи данных — проводной/беспроводной
В основном эхолот устроен так: экран с креплением на панель катера или если у вас пвх лодка на ящик/полку, аккумулятор и сканирующий датчик-трансдьюсер. Последний соединяется с экраном эхолота проводом, им же и питается. Но опять же прогресс не стоит на месте и в продаже можно встретить беспроводные датчики эхолота, внутри которых находится питающий элемент (батарейки или аккумулятор), а данные о сканировании он передаёт по wi-fi на ваш смартфон. Такие трансдьюссеры менее мощные и не способны работать на больших глубинах, также детализация изображения оставляет желает лучшего. Прорисовку коряги с травой и рыбу вряд-ли вы увидите.

Питание
Сам эхолот чаще всего питается от внешнего аккумулятора 12В или бортовой сети катера. Трансдьюсер питается от экрана эхолота через провод.

Крепление
Крепится трансдьюсер на корпусе судна строго горизонтально.

Виды крепления:

  • Транцевые;
  • Врезные (сквозь отверстие в дне);
  • Вклеиваемые (для определенных типов корпуса судна);

Что влияет на четкость изображения:

  • скорость движения;
  • мутность воды;
  • солёная/пресная вода;
  • температура воды;
  • пузыри воздуха в толще воды;
  • правильность установки датчика;
  • загрязненность датчика;

Для улучшения эффективности поиска рыбы, производители внедряют дополнительные функции, часто они программные, но есть и технологические улучшения, такие как:

  • Технология сонара CHIRP — это не про луч, а про частоту излучения сигнала трансдьюсером. CHIRP расшифровывается как Compressed High-Intensity Radiated Pulse — сжатый высоко-интенсивный излученный импульс. Эхолот с CHIRP излучает более длинный сигнал. Что делает изображение более детальным и чистым;
  • DownVu — нижнее сканирование;
  • SideVu — боковое сканирование;
  • A-scope — индикация рыбы, в реальном времени;
  • AutoGain — минимум шума, максимум полезных сигналов;

Выбираем трансдьюсер для эхолота

Широкая популярность эхолотов обусловлена большим спектром их технических и функциональных возможностей. И если еще с десяток лет назад это было диковиной новинкой, которую отвергали многие скептики и приверженцы традиционной рыбалки, то сейчас покупка качественного и надежного эхолота становится таким же необходимым инструментом для любителя порыбачить, как удочка или спиннинг.

Как устроен принцип работы и на что следует ориентироваться, выбирая трансдьюсер для эхолота?

Выбирать гидролокатор, не ознакомившись поближе с его трансдьюсером, это все равно, что не поинтересоваться типом двигателя при покупке автомобиля. Ведь именно от того, насколько чувствительный трансдьюсер (датчик), будет зависеть эффективность рыбалки.

Но если вы думаете, что достаточно купить самый мощный чувствительный датчик и удача будет у вас в кармане, вернее рыба на крючке, то все не так просто на деле. Прежде, чем «подружиться» с сонаром, научившись понимать все то, что он передает, потребуется немало сил, времени и опыта.

Часто так бывает, что пользователь, выбирая эхолот про, изучает его дисплей, вникая в разрешение и тип экрана, определяется с количеством лучей, объемом энергопотребления. Но забывает при этом, что одним из основных факторов при выборе должен быть датчик. Именно на нем лежит ответственность за достоверную информацию, которую вы видите на экране. Датчик излучает ультразвук в воду и получает обратно отраженный сигнал от препятствий: дно, бугорки, водоросли, рыбы.

Читать еще:  Электронасос омывателя стекол 2110 5208009

Зимние и летние трансдьюсеры

Следует различать зимние и летние трансдьюсеры.

Ведь если для летней рыбалки, подойдет любой эхолот, к которому не предъявляются особые требования, то для зимней рыбалки, когда датчик будет опускаться в лунку под лед, необходимо приобрести модель с незамерзающим кабелем, иначе прибор просто может выйти из строя или передавать недостоверную информацию на экран.

Отечественный эхолот Практик Эр-6Pro создан с учетом особенностей нашего климата и предназначен специально для ловли рыбы при низких температурах:

  • Малый вес и небольшой размер;
  • Незамерзающий силиконовый кабель;
  • Морозостойкий дисплей;
  • Мизерное энергопотребление.

    Обычные датчики не обладают такими возможностями и мало приспособлены для зимней ловли.

    Обратите внимание на качество штекера и плотность кабеля. Это те слабые места оборудования, из-за которых весь эхолот может выйти из строя уже к концу первого сезона. Чем толще и надежнее кабель, тем большая защита от «затухания» сигнала, помех. А хороший винтовой штекер или впаянный непосредственно в прибор кабель продлят срок эксплуатации дорогостоящего оборудования.

    Частота излучения датчика – на что влияет?

    От частоты излучения напрямую зависит деталировка изображения. Чем она выше, тем детальнее, «мельче» будет картинка на экране. Но, в то же время, с увеличением частоты сужается угол обзора сонара.

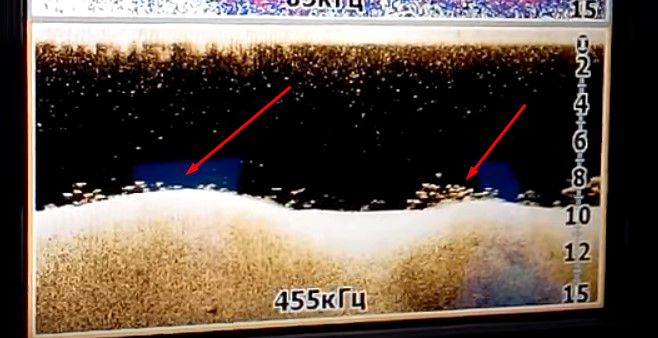

    Для двулучевых приборов и более, производители используют разную частоту для каждого из лучей. Центральный, более узкий луч, обладает высокой частотой, а широкий конус имеет низкую частоту.

    Что касается ширины луча, то это можно сравнить с фонариком. Если посветить им на ближнюю стену, то свет будет ярким, а пятно небольшим. При свечении на дальнюю стену, радиус пятна будет гораздо больше, но вместе с тем пропадет яркость.

    Так и у эхолота, чем уже луч и область сканирования, тем детальнее передаваемая на экран информация.

    Эхолоты Практик Эр-6Pro имеют один луч с углом обзора в 40 градусов и позволяют при правильной настройке получить четкое и качественное изображение. Если вы не можете определиться с моделью сонара, не зная, какую модель выбрать для зимней рыбалки или рыбалки с лодки, звоните по телефону +7 (495) 514-11-73 и наши менеджеры ответят на все вопросы!

    Трансдьюсер

    Трансдьюсер — устройство, преобразующее отклик распознающего элемента в измеряемый сигнал. Иными словами, это датчик, определяющий картинку, которая появляется на дисплее эхолота.

    Рабочие частоты датчиков

    Основной параметр трансдьюсера – это частота его работы. Современные датчики работают на частотах 50-800 кГц и 400-800кГц. Первый тип приборов относят к низкочувствительным, а второй – к высокочувствительным.

    При сканировании в пресной и соленой воде картинка на дисплее получается разной. Из-за высокой плотности соленой воды глубина проникновения сигнала в ней существенно ниже.

    Эхолоты с частотой работы датчиков 50-200 кГц хорошо отображают рельеф дна и рыбу. С их помощью можно читать водоем и находить перспективные места для рыбалки.

    Высокочувствительные датчики с частотой работы 400-800 кГц позволяют увидеть более детальную картинку под водой. Рыболов может увидеть коряги, силуэты предметов, мелкие перепады, траву и подробнейшую структуру донного рельефа. Вместе с тем, глубина сканирования таких аппаратов меньше, чем у эхолотов с низкой чувствительностью. Лучше всего их использовать на тех водоемах, где нет ярко выраженных донных аномалий. Как правило, это водохранилища, созданные искусственным путем.

    Высокочувствительные датчики с частотой работы 400-800 кГц позволяют увидеть более детальную картинку под водой. Рыболов может увидеть коряги, силуэты предметов, мелкие перепады, траву и подробнейшую структуру донного рельефа. Вместе с тем, глубина сканирования таких аппаратов меньше, чем у эхолотов с низкой чувствительностью. Лучше всего их использовать на тех водоемах, где нет ярко выраженных донных аномалий. Как правило, это водохранилища, созданные искусственным путем.

    Лучи с частотой 800 кГц пробивают участки с глубинами до 26 метров в пресной воде. В соленой воде эффективность измерений достигает 18-ти метров.

    Способы установки датчика эхолотов

    По способу крепления трансдьюсеры бывают следующих типов:

    • Транцевые
    • Врезные
    • Вклеиваемые

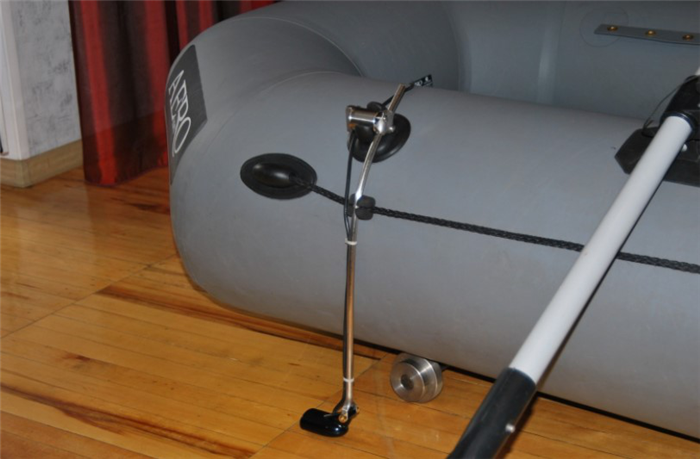

    Чаще всего датчики крепят на транец лодки при помощи специальной струбцины. Оптимальное положение датчика составляет 10 см ниже поверхности воды. В таком случае показания на дисплее будут максимально точными. Вот один из вариантов крепления датчика к надувной лодке:

    Если используется несколько датчиков, то расстояние между ними должно быть не менее 40 см. В противном случае они будут глушить друг друга и создавать помехи.

    Врезной способ крепления предполагает установку датчика в определенное отверстие в корпусе лодки. Вклеиваемые крепятся на дне лодки. Они удобны тем, что не требуют дополнительных крепежных элементов, но точность измерения прибора в таком случае ниже, чем при транцевом варианте крепления.

    Нужно понимать, что правильная работа датчика возможно в том случае, когда он погружен в воду и не теряет контакт с ней в процессе сканирования. Струбцину для транцевого крепления подбирают с таким расчетом, чтобы трансдьюсер оставался в воде даже при хорошей волне во время работы с ним.
