Трамблер москвич 412 бесконтактный

Обзор бесконтактной системы зажигания на Москвич

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система используется на моделях автомобилей отечественного производства или же самостоятельно устанавливаются на место контактной. Сегодня мы более подробно поговорим о БСЗ на Москвиче.

В данной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет бесконтактная система зажигания?
  • Конструкция БСЗ на Москвиче;
  • В чем заключается принцип функционирования БСЗ на автомобиле Москвич?
  • В чем заключаются основные особенности электронного зажигания на Москвиче?
  • Как правильно установить бесконтактную систему зажигания на Москвич?
  • Как правильно проводится регулирование бесконтактной системы зажигания на машине марки Москвич?

Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы автомобиля Москвич аналогична проводной системе, только исключается датчик сигналов и транзисторного коммутатора и включает в себя целый перечень различных элементов, к которым относятся:

  • Катушка;
  • Коммутатор;
  • Бесконтактный трамблер;
  • Проводки с высоким напряжением.

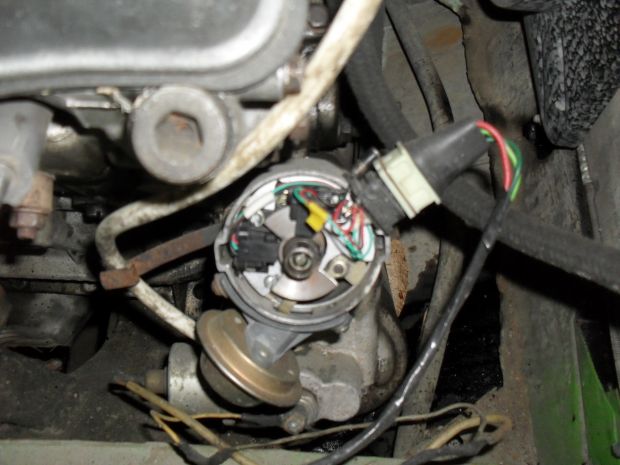

Бесконтактная система зажигания на Москвич

К основным преимуществам установления БСЗ на Москвич являются такие:

  1. Улучшение запуска двигателя, особенно это заметно в холодное время года;
  2. Экономия функционирования двигателя.
  3. Улучшение стабильности функционирования двигателя;
  4. Увеличение высокого напряжения и энергии искрового разряда.

В чем заключается принцип функционирования?

Специальный датчик и распределитель, при вращении коленчатого валика двигателя, образовывает сигналы напряжения, а после этого показывает их на транзисторном коммутаторе. Транзисторный коммутатор образовывает сигналы в цепи начальной обмотки на катушке зажигания. Во время прерывания тока вторичной обмотки катушки образовывается ток с высоким напряжением, а передается он в главный контакт распределителя. Зависимо от очереди функционирования цилиндров двигателя транспортного средства ток с высоким напряжением передается к свечам через проводки высокого давления.

Воспламенением воздушно-топливной смеси занимаются свечки зажигания. При увеличении оборотов коленчатого валика двигателя угол опережения зажигания регулируется при помощи центробежного регулятора опережения зажигания.

При перемене нагрузок на двигателе, функция регуляции угла опережения зажигания переходит на вакуумный регулятор опережения зажигания.

Самостоятельное установление бесконтактной системы зажигания

Установление БСЗ на Москвич будем выполнять пошагово, следуя такому алгоритму:

  1. Выставите на десять градусов опережение первым поршнем верхней мертвой точки;
  2. Достаньте старый трамблер;
  3. Извлеките из двигателя привод трамблера;
  4. Вставьте в двигатель новый трамблер, но перед этим необходимо снять крышку с трамблера и повернуть бегунок, таким образом, чтоб он показывал ровно на отверстие проводка свечки (рядом с ним написана цифра — 1);
  5. Достаньте трамблер и хвостовик в таком расположении помещаем на место;
  6. Вставьте трамблер в привод и закрепите его;
  7. Установите коммутатор на ровную поверхность, таким образом, чтоб он имел хороший теплоотвод;
  8. Снимите старую катушку;
  9. Подключите проводки по схеме, которая прилагается к комплекту БСЗ;
  10. Оденьте проводки высокого напряжения в такой последовательности 1-3-4-2;
  11. Бесконтактная система зажигания установлена, теперь остается провести регулирование.
Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом. Именно поэтому очень важно правильно отрегулировать систему зажигания. Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

  1. После установления БСЗ на Москвич необходимо проверить правильность подключения проводков высокого напряжения по схеме, которая прилагается к комплекту.
  2. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
  3. Выставите угол опережения.
  4. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Замечания, на которые следует обратить внимание:

  • Нельзя проверять наличие искры способом подведения проводка к корпусу автомобиля;
  • Коммутатор часто выходит из строя из-за снятия клемм с аккумуляторной батареи во время функционирования двигателя;
  • Тщательно выбирайте БСЗ, потому как на сегодняшний момент довольно часто встречаются подделки.

Томский Клуб Автомобилистов

Ф О Р У М

Установка бесконтактной системы зажигания на УЗАМ.

  • Перейти на страницу:

Установка бесконтактной системы зажигания на УЗАМ.

Сообщение Konst » 26 апр 2005 17:42

Установка бесконтактной системы зажигания (БСЗ) на автомобиль Москвич — 21412

Читать еще:  Схема камаз 55111 самосвал

Бесконтактная система зажигания, перед классической (контактной) системой зажигания имеет следующие преимущества:

• Биение и вибрация бегунка в датчике-распределителе практически не оказывают влияние на равномерность распределения искрообразования по цилиндрам двигателя;
• Отсутствие в датчике-распределителе подвижных контактов прерывателя существенно повышает надежность и упрощает техническое обслуживание датчика (отпадает необходимость периодической зачистки контактов прерывателя и регулировки зазора между ними);
• Обеспечение системой повышенной энергии разряда, значительно улучшает надежность воспламенения горючей смеси в цилиндрах двигателя, что особенно важно на режимах разгона автомобиля, когда условия для воспламенения смеси неблагоприятны из-за временного обеднения смеси;
• обеспечение надежного пуска двигателя при низких температурах, значительно снижающих напряжение в бортовой сети автомобиля (БСЗ практически не вызывает изменения параметров искрообразования даже при падении напряжения до 6 В).
• Энергия искрового разряда при использовании БСЗ на средних оборотах вращения коленчатого вала в 3. 4 раза выше, чем при классической системе зажигания, в связи с этим даже значительное отложение нагара на свечах зажигания не оказывает существенного ухудшения искрообразования в цилиндрах двигателя.
• Схема коммутатора обеспечивает защиту катушки зажигания от перегрузки, повышая надежность и срок службы всей системы. После остановки двигателя первичная обмотка катушки зажигания принудительно отключается, что обеспечивает сохранность катушки при длительной стоянке автомобиля с включенным зажиганием при неработающем двигателе.
• За счет того, что в датчике-распределителе отсутствует контактная группа, при высоких оборотах двигателя обеспечивается четкое и бесперебойное искрообразование, чего нет в КСЗ.

В бесконтактной системе зажигания, вместо контактного распределителя зажигания, установлен датчик-распределитель. Изображение датчика-распределителя типа 54.3706, устанавливаемого на двигатель УЗАМ дано рис. 1. В датчике-распределителе взамен контактов прерывателя используется магниточувствительный полупроводниковый элемент — электронный микропереключатель (датчик Холла), работа которого основана на физическом эффекте Холла. Для учета влияния режимов работы двигателя (частота вращения коленчатого вала и нагрузка) на величину угла опережения зажигания в конструкции датчика — распределителя, предусмотрен центробежный механический и вакуумный автоматический регуляторы, сходные с аналогичными автоматами классических систем зажигания.
Распределение высоковольтных импульсов по цилиндрам двигателя в датчике-распределителе производится с помощью вращающегося бегунка.
Коммутация первичной обмотки катушки зажигания в БСЗ производится электронным коммутатором рис.1 преобразующем управляющие импульсы с датчика — распределителя зажигания в импульсы тока в первичной обмотке катушки зажигания. Для повышения энергии искрообразования первичная обмотка выполнена с малой величиной активного сопротивления (0,45 Ом), благодаря чему максимальная сила тока в первичной обмотке катушки зажигания перед искровым разрядом достигает большой величины (до 10 А, вместо 3. 5 А у катушек классической системы зажигания). Поэтому катушки БСЗ не взаимозаменяемы с катушками контактной системы зажигания. Применение их в классической системе зажигания приведет к немедленному выгоранию контактов прерывателя.

Для установки БСЗ на двигатель УЗАМ, требуется приобретение следующих компонент. Рис.1.

1. Датчик — распределитель зажигания (трамблер) — 54.3706
2. Катушка зажигания от ВАЗ 2108 — 27.3705
3. Коммутатор зажигания от ВАЗ 2108 — 95.3734 (36.3734)
4. Жгут соединительных проводов.
5. Качественные высоковольтные провода (необязательно, но желательно)
6. 2 самореза.

Установка БСЗ на автомобиль не представляет сложности и на её установку уходит не больше полутора часов. Для начала аккуратно демонтируем старую систему зажигания. Для удобства работы, рекомендуется снять решётку радиатора и воздуховод радиатора. Тем самым мы обеспечим свободный доступ к распределителю зажигания. Открутив гайку крепления трамблера, отсоединив низковольтный и высоковольтные провода, отсоединив трубку вакуумного корректора УОЗ — снимаем трамблер. Со старого трамблера снимаем уплотнительное резиновое кольцо, оно понадобится для установки на новый трамблер (в комплекте с новым трамблером уплотнительного кольца нет).
От катушки зажигания отсоединяем высоковольтный провод, и низковольтные провода. Провода идущие к контакту ”К” (кроме провода идущего к трамблеру) и к контакту “Б” на катушке зажигания в дальнейшем подсоединяются к новой катушке. Провод, присоединенный к контакту ВК, изолируется и больше не используется. Снимаем катушку зажигания и вместе с трамблером откладываем в запас, рис. 2.
Монтаж зажигания начинаем с установки нового трамблера. Одев на него резиновое уплотнительное кольцо, устанавливаем его вместо старого, предварительно сориентировав привод трамблера с его ответной частью. Неправильно установить трамблер не получится (если особо не усердствовать), так как паз, куда вставляется ответная часть трамблера, имеет смещение от центра. Установив трамблер, подсоединяем трубку вакуумного корректора и высоковольтные провода. Рис. 3
Находим место для установки коммутатора (я установил его на правый брызговик). Желательно, что бы место установки было как можно дальше от нагревающихся деталей, и брызг попадающих в подкапотное пространство при движении автомобиля. Размечаем точки крепления, засверливаем их и крепим коммутатор на два самореза. Затем закрепляем новую катушку зажигания на месте старой. В конечном итоге получаем такую картинку. Рис 4.
Осталось развести жгут проводов. Здесь есть несколько нюансов, на которые хотелось бы обратить особое внимание. В том жгуте проводов, который был мною приобретен, были плохо обжаты контакты и поэтому пришлось их переобжимать, а в дальнейшем, для пущей надежности пропаивать. Все разъемы, должны быть плотно вставлены и защелкнуты. Важно не перепутать провода, при подсоединении к катушке зажигания. Подключать жгут проводов следует по схеме приведенной на рис. 5.
После установки комплекта БСЗ, требуется выставить угол опережения зажигания. Если все компоненты зажигания исправны, и монтаж проведен без ошибок, то двигатель пускается сразу.

Как правильно поставить трамблер на москвиче 412

Владельцу классической модели российского автопрома необходимо знать, как выставить зажигание на Москвиче-412. Это достаточно элементарный процесс, который тем не менее может создать сложности, если не знать порядок действий. Именно о том, как осуществляется установка зажигания на Москвич 2140 и другие модели марки и пойдет речь в этой статье.

Читать еще:  Тяга рулевая продольная камаз 5490

Зачем выставлять зажигание?

Если вы правильно установите момент зажигания, то это напрямую повлияет на динамику автомобиля. Также это позволит экономить топливо. При слишком позднем зажигании, двигатель перегревается, рабочая смесь не полностью сгорает и от этого также падает мощность.

Если же двигатель будет запускаться слишком рано, то это может спровоцировать детонационные стуки в двигателе. Из-за этого могут даже перегореть клапаны и поршни.

Инструкция по установке

Для работы вам потребуют такие инструменты, как набор ключей и контрольная лампа.

Порядок действий по выставлению зажигания Москвича-412 следующий:

  1. Вначале, снимите клапанную крышку. Далее используйте пусковую рукоятку и проверните коленвал. Продолжайте до тех пор, пока отметка на нем совпадет с острием штифта на блоке, также метка на звездочке с меткой на головке цилиндров.
  2. Освободите защелки, снимите крышку тамблера. Ключом на «10» открутите две гайки, поднимите тамблер. Бегунок нужно выставить напротив провода первого цилиндра.
  3. Теперь установите тамблер на место и закрутите. Запустите двигатель. Используя ключ на «12» нужно ослабить шестигранник внизу распределителя. При работающем двигателе, вам нужно будет поворачивать трамблер, пока не услышите ровную работу мотора. Это метод выставления зажигания на слух.
  4. Также регулировка может осуществляться через контрольную лампу. После того, как вы совместите метки и направьте бегунок, вам нужно ослабить крепление трамблер. Один провод контрольной лампы нужно подсоединить к клемме низкого напряжения, другой – к массе. Включите зажигание. Удерживая бегунок, поворачивайте прерыватель до загорания лампочки, это и будет момент зажигания.

В видео ниже вы узнаете, как выставляется зазор кулачка (автор ролика — Гараж в СССР).

Проверка правильности установки

Наиболее точным методом проверки установки зажигания является выставляться через испытание на ходу. Для этого вам нужно разогнаться на ровной дороге до 55-60 км/ч, а потом дать полный газ. Разгон осуществляется на четвертой передаче. Если после резкой подаче топлива возникает стук, нужно выставить более позднее зажигание. Добивайтесь того, чтобы были слышны только 1-2 легких стука.

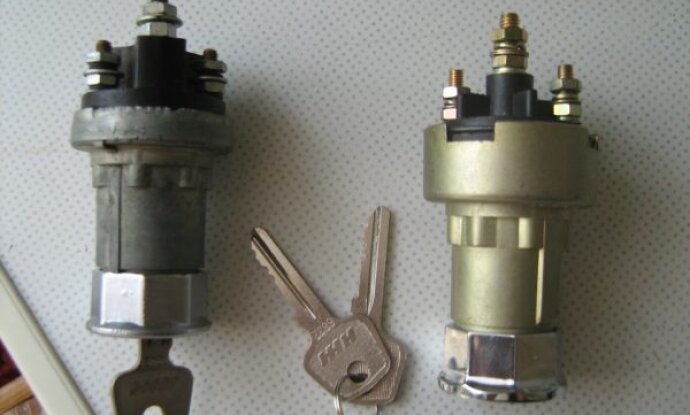

Схема подключения замка зажигания

Чтобы установить новый ЗЗ, схема ваших действий должна быть следующей:

  • отсоедините массовый провод от аккумулятора;
  • установите ключ в положение «0» замка зажигания;
  • теперь нужно отсоединить электропроводку от клемм контактного устройства замка;
  • выверните четыре болта крепления кронштейна замка на рулевой колонке и снимите его крышку, а потом и весь кронштейн с замком;
  • теперь выверните из кронштейна 3 винта крепления замка, затем снимите пружинные шайбы винтов и резиновую втулку;
  • используя отвертку, утопите плоскую пружину и выверните замок из кронштейна;
  • установка нового устройства производится в обратном порядке.

Фотогалерея «Замена замка зажигания и его устройства»

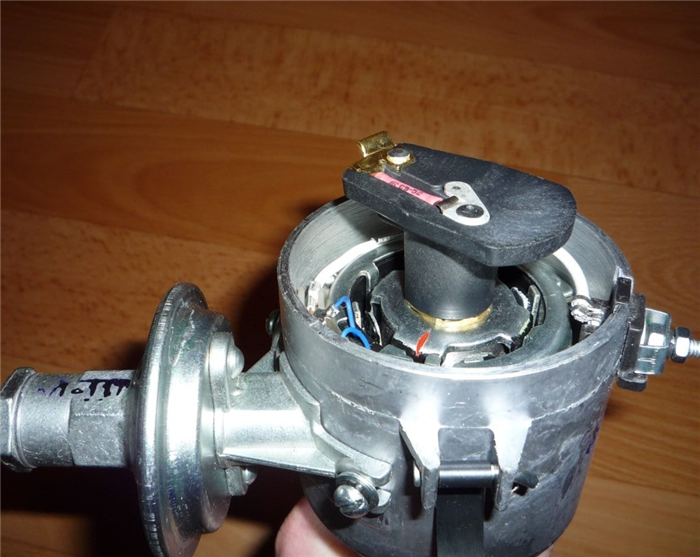

Установка и ремонт тамблера

Тамблер, он же привод зажигания, может иметь разные неисправности: трещины в крышке, загрязнение или увлажнение контакта, нарушение контакта в цепи питания. Вы можете решить, как их все, так и просто заменить деталь.

Для подключения новой детали вам нужно будет проверить правильность установки валика в корпусе. Затем, сняв крышку тамблера, вставьте хвостовик в корпус привода распределителя на двигателе. Поворачивайте его до тех пор, пока не произойдет совмещение шипов плавающей муфты.

Далее затяните гайку крепления хвостовика распределителя к корпусу привода. Установите крышку. Затем, вставьте высоковольтные провода от свечей зажигания в порядке работы цилиндров 1-3-4-2 с учетом вращения ротора распределителя.

Наконечник высоковольтного провода от свечи первого цилиндра устанавливается в гнездо клеммы над низковольтной клеммой в корпусе. Далее, провод, идущий от катушки зажигания, вставляется в центральное гнездо крышки. Остается подсоединить к низковольтной клемме провод, идущий от такой же на катушке.

Теперь подсоедините трубку вакуумного регулятора. Установка завершена.

Видео «Как правильно выставить зажигание на Москвич 2140»

В этом видео демонстрируется, как осуществляется регулировка на одной из самых популярных моделей Москвича (автор ролика — Максим Митин)

  • Как подключить провода от свеч к трамблеру? – 1 ответ
  • Коленвал при запуске подклинивает – 1 ответ

Подпишись на наш канал в Я ндекс.Дзене

Еще больше полезных советов в удобном формате

Коленвал при запуске подклинивает

Как подключить провода от свеч к трамблеру?

Какой порядок работы цилиндров ИЖ — Комби 412

Влияет ли качество масляного фильтра на давление масла?

Техническое обслуживание тормозов на Москвиче 412

Принцип работы датчика масла Москвич 412

Перебои зажигания в Москвич 2141

Стреляет пламенем из карбюратора Москвич 412

Бесконтактной системой зажигания или как ее еще сокращенно называют БСЗ, считается конструктивное продолжение транзисторно-контактной системы зажигания. Обычно представленная система используется на моделях автомобилей отечественного производства или же самостоятельно устанавливаются на место контактной. Сегодня мы более подробно поговорим о БСЗ на Москвиче.

В данной статье представлены ответы на такие довольно распространенные вопросы:

  • Что собой представляет бесконтактная система зажигания?
  • Конструкция БСЗ на Москвиче;
  • В чем заключается принцип функционирования БСЗ на автомобиле Москвич?
  • В чем заключаются основные особенности электронного зажигания на Москвиче?
  • Как правильно установить бесконтактную систему зажигания на Москвич?
  • Как правильно проводится регулирование бесконтактной системы зажигания на машине марки Москвич?
Читать еще:  Снять гбо с авто своими руками

Основная информация о бесконтактной системе зажигания

Бесконтактная система зажигания считается продолжением конструкции транзисторно-контактной системы. Бесконтактный датчик заменяет стандартный контактный прерыватель данной системы. Благодаря этой системе появляется возможность снижения затрат топлива, повышения мощности двигателя, снижения вредных выбросов, при помощи высокого напряжения разряда в тридцать тысяч вольт, а также увеличения качества сгорания воздушно-топливной смеси.

Конструкция бесконтактной системы автомобиля Москвич аналогична проводной системе, только исключается датчик сигналов и транзисторного коммутатора и включает в себя целый перечень различных элементов, к которым относятся:

  • Катушка;
  • Коммутатор;
  • Бесконтактный трамблер;
  • Проводки с высоким напряжением.

Бесконтактная система зажигания на Москвич

К основным преимуществам установления БСЗ на Москвич являются такие:

  1. Улучшение запуска двигателя, особенно это заметно в холодное время года;
  2. Экономия функционирования двигателя.
  3. Улучшение стабильности функционирования двигателя;
  4. Увеличение высокого напряжения и энергии искрового разряда.

В чем заключается принцип функционирования?

Специальный датчик и распределитель, при вращении коленчатого валика двигателя, образовывает сигналы напряжения, а после этого показывает их на транзисторном коммутаторе. Транзисторный коммутатор образовывает сигналы в цепи начальной обмотки на катушке зажигания. Во время прерывания тока вторичной обмотки катушки образовывается ток с высоким напряжением, а передается он в главный контакт распределителя. Зависимо от очереди функционирования цилиндров двигателя транспортного средства ток с высоким напряжением передается к свечам через проводки высокого давления.

Воспламенением воздушно-топливной смеси занимаются свечки зажигания. При увеличении оборотов коленчатого валика двигателя угол опережения зажигания регулируется при помощи центробежного регулятора опережения зажигания.

При перемене нагрузок на двигателе, функция регуляции угла опережения зажигания переходит на вакуумный регулятор опережения зажигания.

Самостоятельное установление бесконтактной системы зажигания

Установление БСЗ на Москвич будем выполнять пошагово, следуя такому алгоритму:

  1. Выставите на десять градусов опережение первым поршнем верхней мертвой точки;
  2. Достаньте старый трамблер;
  3. Извлеките из двигателя привод трамблера;
  4. Вставьте в двигатель новый трамблер, но перед этим необходимо снять крышку с трамблера и повернуть бегунок, таким образом, чтоб он показывал ровно на отверстие проводка свечки (рядом с ним написана цифра – 1);
  5. Достаньте трамблер и хвостовик в таком расположении помещаем на место;
  6. Вставьте трамблер в привод и закрепите его;
  7. Установите коммутатор на ровную поверхность, таким образом, чтоб он имел хороший теплоотвод;
  8. Снимите старую катушку;
  9. Подключите проводки по схеме, которая прилагается к комплекту БСЗ;
  10. Оденьте проводки высокого напряжения в такой последовательности 1-3-4-2;
  11. Бесконтактная система зажигания установлена, теперь остается провести регулирование.
Регулирование бесконтактной системы

Обратите внимание на то, что от зажигания зависит не только нормальный запуск двигателя, но и топливные затраты, автомобильная динамика и срок службы всего автомобиля в целом. Именно поэтому очень важно правильно отрегулировать систему зажигания. Прежде чем применять данный алгоритм регулирования на автомобилях других марок лучше всего обратитесь к инструкции по использованию именно вашей машины. В инструкции по использованию именно вашей модели вы найдете точное значение регулирования. Процесс регулирования осуществляется в несколько этапов:

  1. После установления БСЗ на Москвич необходимо проверить правильность подключения проводков высокого напряжения по схеме, которая прилагается к комплекту.
  2. Выставите угол значения замкнутого состояния контактов, а он напрямую зависит от значения зазора трамблера вашего автомобиля. Величина зазора указывается в инструкции по использованию.
  3. Выставите угол опережения.
  4. Отрегулируйте и настройте зажигание. Идеальным вариантом будет проводить регулирование с учетом проблемных моментов.

Замечания, на которые следует обратить внимание:

  • Нельзя проверять наличие искры способом подведения проводка к корпусу автомобиля;
  • Коммутатор часто выходит из строя из-за снятия клемм с аккумуляторной батареи во время функционирования двигателя;
  • Тщательно выбирайте БСЗ, потому как на сегодняшний момент довольно часто встречаются подделки.

Электронное зажигание авто москвич-412

Электронное зажигание авто москвич-412

тут попросли посмотреть блочок электронного зажигания,схемы на него нет. собран 6 транзисторов кт315, кт 815 и выходной на кт 809а,был пробит кт 815, подозрение и на 809,оба заменил.остальные в норме,вопрос,можно как-то проверить сие вне машины,симитировать прерыватель,а катушку зажигания,допустим тдксом?

вот сотиком чфоткал

заж.rar 256.07 КБ Скачано: 3355 раз(а)

Похоже на коопетатив.Но схема простенькая,простой комутатор.
Попробую послать схему, похожая только на полевике, но принцип тот-же. А ты пробовал свою после ремонта?

Зажигание 1.rar 66.14 КБ Скачано: 3284 раз(а)

Электронное зажигание авто москвич-412
Вот собрал себе электронное зажигание на «Москвич 412» — нашел в интернете. Установи на авто летом. Работало прекрасно до первых заморозков. Сейчас не могу завести машину. Перехожу на классическое зажигание — заводится нормально. Прогреваю машину, подключаю блочек — работает. Сколько бы ни ездил, работает безотказно. Глушу, даю остыть — не заведу. От катушки искра есть. Выкручиваю все 4 свечи, ложу их на корпус двигателя, одеваю колпаки, и сын крутит ручкой двигатель не быстро (без свечей он легко вращается). На всех свечах искра есть. Одновременно на нескольких свечах (я подозревал пробой внутри трамблера) искра не проскакивает. Регулировка «позднее-раннее» ничего не дает. Подскажите, пожалуйста, может там, под давлением, в камере сгорания что-то не то происходит с искрой? Так искра вроде хорошая.
Не могу понять.
Оно можно бы и так ездить, но с эл.зажиганием лучше- и машина идет лучше, и на свечах нагар меньше, и проблем с ними не было. И, судя по логике, холодный двигатель должен лучше запускаться. Но именно с этим- то и проблема.
