Установка блока согласования для фаркопа

Содержание

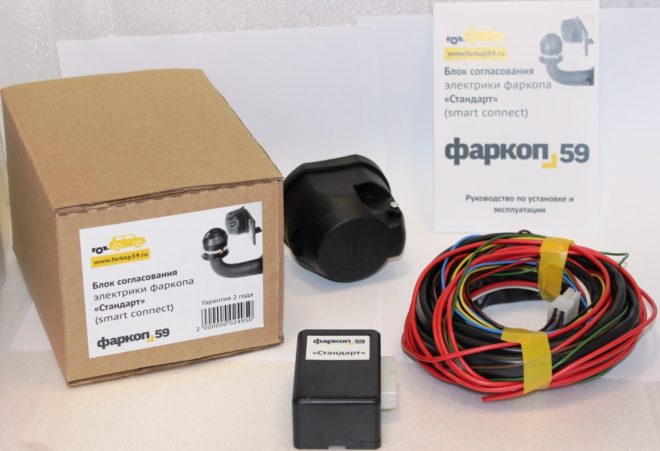

Блок согласования для электрики фаркопа

Зачем нужен блок согласования для электрики фаркопа

Современные автомобили оснащаются все новыми электронными системами для улучшения комфорта и безопасности водителей (ABS, TSP, ESP и др). При этом требуется огромное количество проводов для соединения всех этих устройств. Чтобы решить эту проблему производители используют систему CAN-BUS — все сигналы идут всего лишь по 2-м проводам. И когда нужно отобрать нужные сигналы, производители ставят блок дешифровки, от которого идут провода непосредственно к потребителям: к фонарям тормозной системы, противотуманным фарам, габаритным огням, поворотникам.

При такой схеме электропитания подключение электрооборудования фаркопа к соответствующим лампочкам автомобиля вызовет, естественно, изменение сопротивления в электроцепи, которое фиксируется системами Check Control и обнаружения перегоревших ламп, и ведет к блокировке соответствующей цепи. Кроме этого в этом случае подключенные световые приборы фаркопа могут работать некорректно: при включении поворотника горит сигнал торможения, например.

Чтобы этого не случилось, необходима установка блока согласования (Smart Connect), который подключается через отдельный провод к 12В автомобиля и не вызывает измения нагрузки в электрической цепи автомобиля.

На какие автомобили надо устанавливать блок согласования

Модуль согласования необходимо устанавливать на автомобили, оснащенные слудующими системами:
1.Система электронного контроля с переменным напряжением.
2.Автомобиль с мультиплексной проводкой.
3.Система CAN BUS data ( с бортовым компьютером)
4.Система CHECK CONTROL
5.Cистема обнаружения перегоревших ламп (SFL)
6.Система питания освещения с маленьким напряжением.
7.Светодиодная система освещения.

В автомобилях оснащенных такими системами прямое подключение обычной розетки для ТСУ приведет к повреждению автомобиля. Установка модуля смарт коннект позволяет исключить дополнительную нагрузку на электрическую сеть автомобиля и стабилизирует напряжение сети.
Коннектор устойчив к скачкам напряжения и короткому замыканию, так как подключается непосредственно к аккумулятору автомобиля через предохранитель на 15 А.

Блок согласования также обеспечивает:

  • переключение противотуманной фары на прицеп;
  • контроль указателей поворота на прицепе;
  • о тключение парктроников при присоединении прицепа;
  • зарядку аккамулятора на прицепе.

Модули согласования с расширенными возможностями имеют ряд дополнительных функций:
— тест подключения прицепа;
— PARK SENSOR;
— ALARM INFO;
— функция управления левым фонарем габаритных огней;
— функция координации левой противотуманной фары.

  • Тест подключения прицепа — проверка состояния электрического оснащения прицепа: после его подключения поочередно загораются все лампочки и Вы можете убедиться в том, что все в порядке.
  • Функция Park Sensor предназназначена для блокировки датчиков парковки у автомобиля с системой Parktronic, так как при движении задним ходом прицеп воспринимается ею как препятствие.
  • Функция Alarm Info предоставляет возможность подключения прицепа к автосигнализации автомобиля для защиты его от угона. В охранном режиме при отсоединении прицепа от автомобиля срабатывает сигнализация.
  • Функция управления левым фонарем габаритных огней предназначена для однонитевой лампы, выполняющей одновременно функцию габаритного и противотуманного освещения, а также габаритного и стоп-сигнала.
  • Управление левой фарой противотуманного света — это функция, которая обеспечивает возможность регуляции интенсивности свечения противотуманных фар и предотвращает ослепление водителя светом, который отражается от передней части прицепа.

Модуль согласования используется в обязательном порядке на:

  1. Audi: А4, А3, А6, А8, Q7, ТТ, Allroad.
  2. BMW: 1, 3, 5, 6, 7, х3, х5, х6.
  3. Chrysler: 300C, Sebring, PT Cruiser, Voyager.
  4. CITROEN: C3 Picasso, C4, C4 Picasso, C4 Grand Picasso, C5, Berlingo,C-Crosser, Jumper, Jumpy.
  5. Dodge: Caliber, Nitro.
  6. Fiat: Ducato, Linea, Grande Punto, Scudo.
  7. Ford: С-max, S-max, Galaxy, Mondeo.
  8. Jeep: Grand Cherokee, Commander, Liberty.
  9. KIA: Sorento, Soul, Carnival.
  10. Land Rover: Freelander, Range Rover с 2004 года все модели.
  11. Mazda 6.
  12. Mersedes: все модели с 2005 года (GLK, Sprinter, W164, W169, W212, W203, S203, W204, S204, W211, S211, W245, Viano, Vito).
  13. Mitsubishi Outlander c 2007.
  14. Opel: Agila, Astra H, Vectra C, Zafira, Corsa, Insignia.
  15. Peugeot: 3008, 407, 4007, 508, 5008, Bipper, Boxer, Expert, Parthner.
  16. Porsche Cayenne c 2003 г.
  17. Seat: Alhambra, Altea, Leon, Toledo.
  18. Skoda: Fabia, Octavia 2, Superb, Yeti.
  19. Subaru: Forester c 2008, Legacy Outback c 2009.
  20. Suzuki Splash c 2008.
  21. Toyota RAV-4 c 2013.
  22. Volkswagen: Amarok c 2010, Caddy new, Passat 6, Golf 5, Golf Plus c 2005, Jetta new, Т5, Tiguan c 2007, Toureg, Тouran.
  23. Volvo: С30, S40, S60, V70, V50, XC70, S80, XC60, XC90.

и некоторые других моделях.

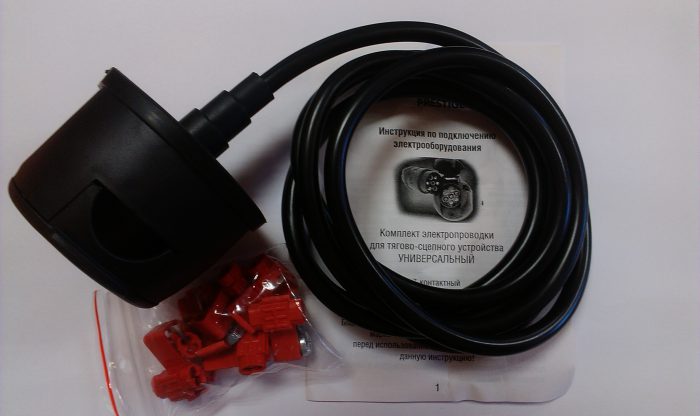

Универсальный электрокомплект — UniKit

Модули серии Unikit (Baltex) предназначены для подключения и совмещения электрокомплекта фаркопа с электроникой автомобиля.

Достоинства:

  • В отличии от обычного электрокомплекта, при подключении модуля UniKit с проводов задних фонарей снимается только сигнал, а питание самого модуля и прицепа осуществляется от аккумулятора автомобиля при помощи силового кабеля. При коротком замыкании, погружении в воду светотехники прицепного оборудования замене подлежит только предохранитель модуля, находящийся в легкодоступном месте. При этом проводка и предохранители автомобиля не страдают.
  • Во многих современных автомобилях, в таких как Opel Zafira, Volkswagen Tiguan, Seat Toledo, Seat Altea XL и т.д., используются однонитевые лампы, в которых, в отличие от двухконтактных ламп, разные сигналы, например сигнал габарита и стопа, идут по одному проводу. Модуль UniKit по подаваемому напряжению различает сигнал, который необходимо подать прицепу, что обеспечивает корректную работу светотехники прицепа.
  • Модуль UniKit просто незаменим при подключении электрокомплекта фаркопа в автомобилях, оснащенных Led (светодиодными) фонарями ( Volkswagen B6, Volkswagen Jetta и т.д. ), поскольку подключение обычного электрокомплекта невозможно, т.к. токи, идущие к задним фонарям , очень слабы.
  • Это недорогой и надежныйспособ заменить оригинальный электрокомплект.

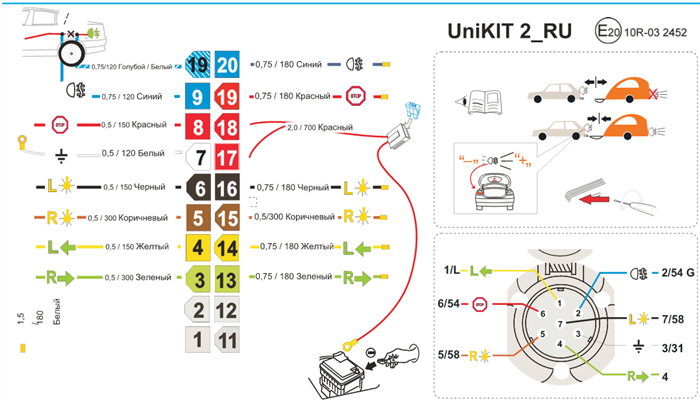

Схема подключения блока согласования Unikit2 для фаркопа Baltex

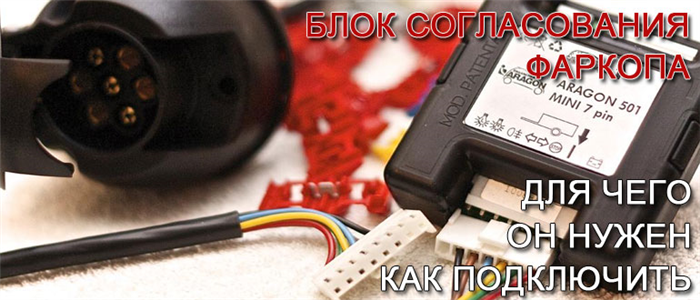

Блок согласования для электрики фаркопа

Блок согласования многозадачен: согласовывает работу электронного блока управления автомобиля с прицепом, а также отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом и т.д.

Другое название устройства – «Смарт коннектор», что в переводе означает «Интеллектуальное подключение».

Читать еще:  Сколько обычный человек может не дышать

Основные моменты:

  • для чего это нужно;
  • виды блоков согласования;
  • какие автомобили следует оборудовать блоком согласования.

Вы установили фаркоп, прикупили прицеп и теперь нужно как-то соединить их, чтоб на вашем прицепе работали тормоза, габаритные лампочки и поворотники. Напрямую подключиться к цепям автомобиля нельзя: бортовой модуль обнаруживает «вторжение», выдаёт ошибку и вы уже никуда не едете. Проблему решает блок согласования!

Устройство компактно, легко подключается, предохраняет электронные системы автомобиля от ошибок и перегрузок.

Если попытаться, минуя блок смарт-коннект, подключиться к проводам после установки дешифратора, авто отреагирует включением системы Check Control и заблокирует соответствующую цепь. Так происходит, поскольку из-за присоединения световых приборов фаркопа к световым приборам автомобиля, увеличивается нагрузка. В результате, бортовой компьютер может определить повреждённость осветительных приборов или заблокировать “неисправную” цепь.

Как это работает

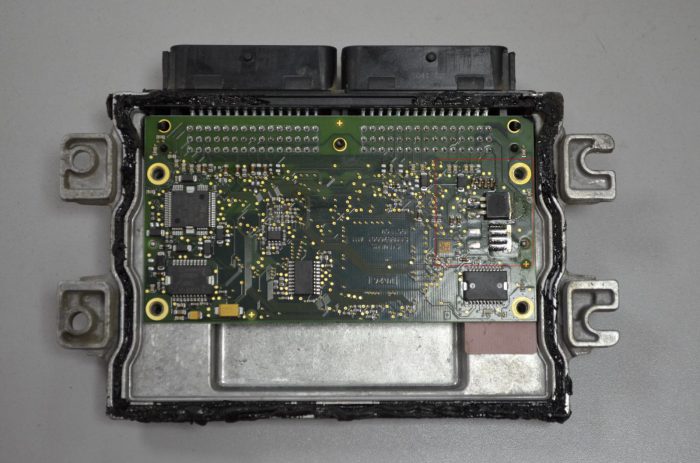

Смарт-коннектор получает управляющий сигнал от «центральной нервной системы» и подключает дозированную нагрузку на нужный провод. Встроенная в блок согласования система защиты предохраняет электрические цепи и электронные «мозги» автомобиля от перегрузок. Бортовой компьютер «не замечает» дополнительного подключения. И вот мы уже едем дальше.

Опции смарт коннекторов бывают обычной или расширенной комплектаций. Базовые возможности блоков согласования:

  • контроль указателей поворота на автоприцепе;
  • управление противотуманными фарами;
  • подзарядка аккумуляторной батареи прицепа;
  • отключение парктроника на время соединения с прицепом.
  • «ТПП» – проверка подключения электроцепей автоприцепа;
  • управление габаритным огнём слева;
  • корректировка противотуманной фары слева;
  • противоугонная опция ALARM-info.

Причин для покупки много не бывает

У вас современный автомобиль? Тогда производитель просто не оставил вам выбора. Вы не сможете пользоваться прицепом без блока согласования.

Чтобы воспрепятствовать некорректной работе ламп фаркопа и предупредить сбои в работе электрики авто, необходим Smart Connect – блок согласования, предотвращающий увеличение нагрузки на бортовую сеть. Благодаря предохранителю на 15 А Smart Connect не реагирует на скачки напряжения.

Если на автомобиле установлены программы ABS, TSP, ESP, SFL и др., то без установки блока согласования работа автомобиля будет нарушена.

Модуль согласования многозадачен. Он отвечает за переключение противотуманной фары на прицеп, контролирует указатели поворота на прицепе, отключает парктроники при соединении с прицепом.

Имеются блоки согласования с большим количеством функций (PARK SENSOR, ALARM INFO и пр.).

Ещё пара нюансов

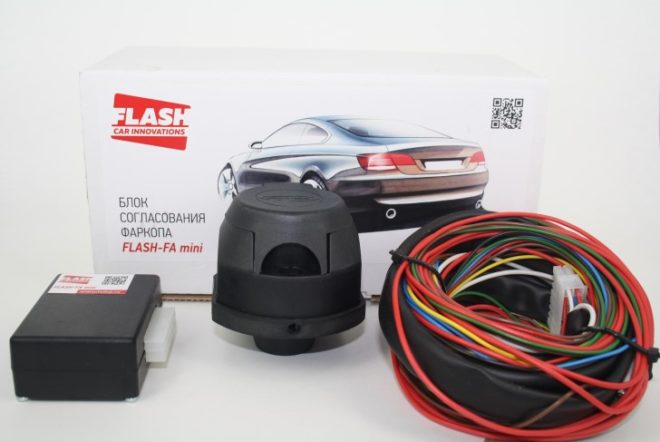

Универсальные и оригинальные модуль-блоки согласования для фаркопа. Система «Уни» имеет стандартные разъёмы. Оригинальные подходят только к одной модели автомобиля, для каждой марки он свой:

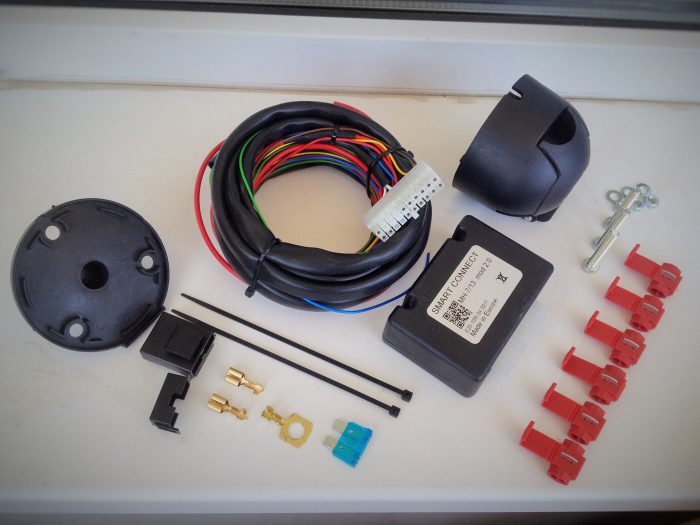

Универсальный блок согласования с набором стандартных разъёмов и креплений

Набор электрики универсальный UniKit

Коммутационные блоки Unikit – это промежуточное звено между электрокомплектом тягово-сцепного устройства и электроникой машины. Они разгружают электрическую цепь, отслеживают подключение прицепного устройства и защищают систему от перегрузки и сбоев. В случае необходимости, заменяют только предохранитель Unikit. Замыкание не повреждает проводку и предохранитель.

Модуль Unikit обеспечивает корректную работу световых приборов и незаменим для авто с однонитевыми лампами, в которых различные сигналы проходят по одному кабелю, а не по разным.

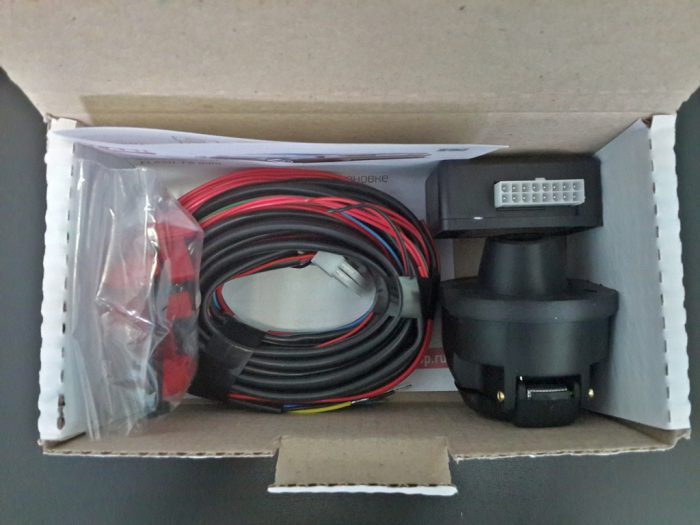

Оригинальный блок для фаркопа Thule. Устройство снабжено инструкцией и крепёжным комплектом.

Преимущества: «умный» прибор с расширенным спектром возможностей.

Оригинальный блок согласования идёт в комплекте с оригинальным фаркопом. При подключении, блок самостоятельно прописывается в систему, тестирует прицеп, проверяет работоспособность ламп, отключает парковочную электронику и камеры заднего вида.

Сравнительная таблица по характеристикам и ценам блоков согласования

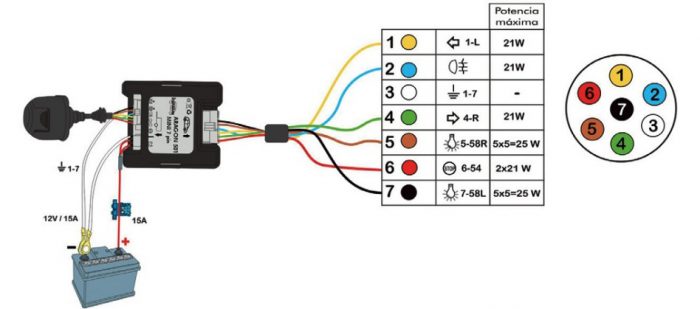

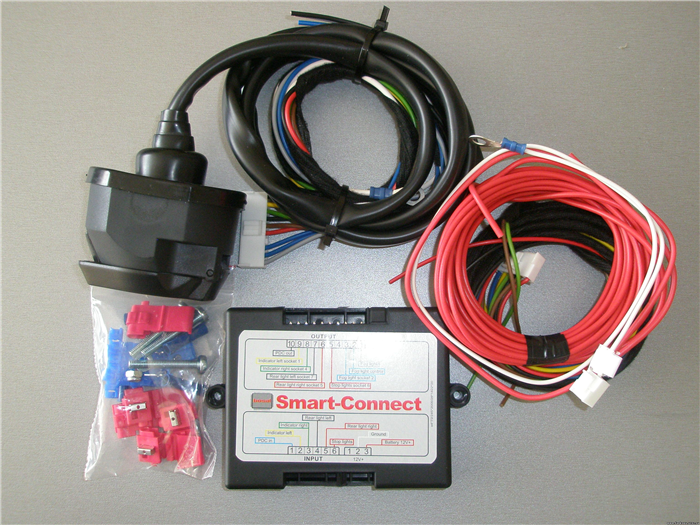

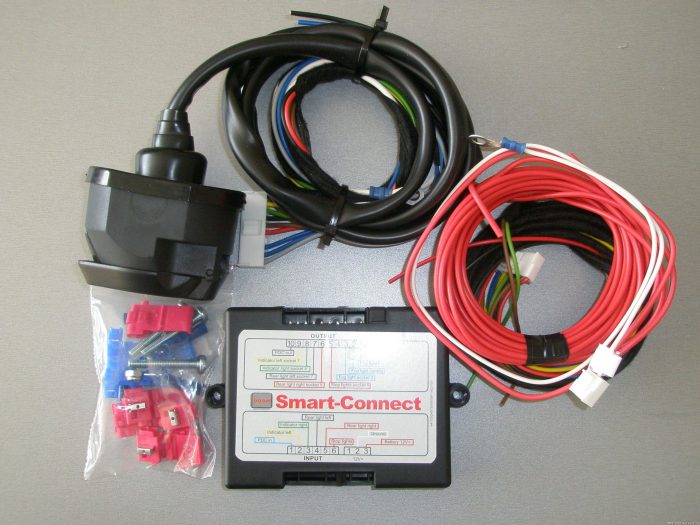

Схема подключения блока согласования Smart Connect

Внимание! Подключаем!

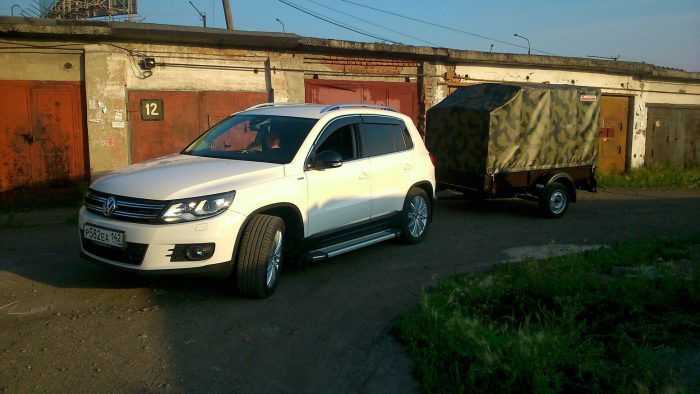

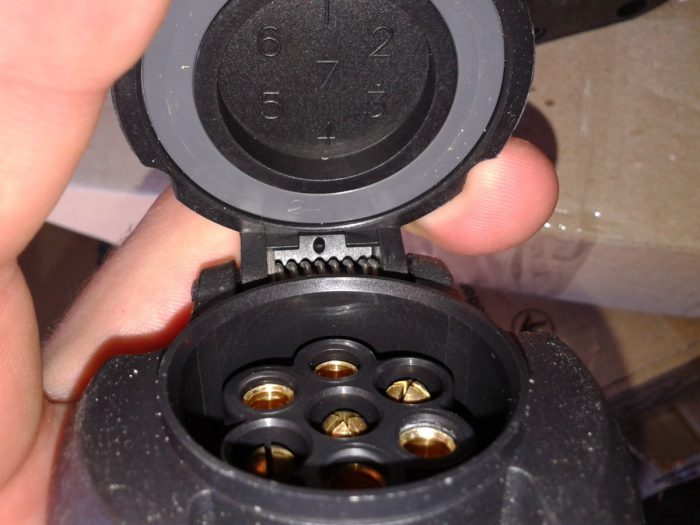

Подкатываем прицеп к автомобилю сзади. Цепляем замок к фаркопу. И соединяем разъёмы.

Ответственный этап, который можно осилить самостоятельно по схеме.

На схеме видно, что блок согласования напрямую питается от аккумулятора и подключает приборы прицепа по команде бортового модуля.

Список автомобилей, для которых требуется блок согласования:

Для большинства моделей автомобилей смарт коннект – обязательное устройство при установке фаркопа. К таковым относятся Audi, Fiat, Peugeot, Skoda, Volkswagen, Ford, BMW и многие другие.

Список авто, нуждающихся в смарт коннекторе:

А4, A3, А6, A8, О7, TТ, Аllroad

1, 3, 5, 6, 7, х3, x5, х6

Sebring, РТ Сruiser, Voyаger

C-max, S-max, Мondeo

Caliber, Nitro

Практически все модели с 2005 года

Все модели с 2004 года

Astra Н, Vectra С, Zafira, Corsa

C30, S40, S60, V70, V50, ХC70, S80, ХC90

Octavia2, Yeti, Fabia

Вoxer

Сaddy new, Passat 6, Golf5, Jetta new, Т5, Toureg, Тouran, Тiguan new

У вас обычная машина без «компьютерных мозгов»? Тогда самое время узнать, что электрические цепи испытывают двойную нагрузку, обеспечивая включение дополнительных огней. Результат – преждевременный износ электропроводки, сгоревшие предохранители и реле. Покупка блока согласования для фаркопа предотвратит дорогостоящий ремонт электросистемы.

Audi A4 (2007- ) г.в
Audi A5 (2007- ) г.в
Audi A6 (2005-2011) (2011- ) г.в
Audi A7 (2010- ) г.в
Audi Allroad (все года)
Audi Q3 (2011- ) г.в
Audi Q5 (2008- ) г.в
Audi Q7 (2006- ) г.в
BMW 1-Series (2004-2011) г.в — уточняется на месте
BMW 1-Series (F20)/(F21) (2011- ) г.в
BMW 3-Series (E90)/(E91) (2005- ) г.в — уточняется на месте
BMW 3-Series (F30) (2012- ) г.в
BMW 5-Series (E60)/(E61) (2003-2010) г.в
BMW 5-Series (F10)/(F11) (2010- ) г.в
BMW 5-Series Gran Tourismo (2009- ) г.в
BMW X1 (E84) (2009- ) г.в
BMW X3 (E83) (2004-2010) г.в
BMW X3 (F25) (2010- ) г.в
BMW X5 (E53) (2000-2007) г.в — американец
BMW X5 (E70)(F15) (2007-2014) 2014- г.в
BMW X6 (E71) (2008- ) г.в
Chevrolet Aveo (2012- ) г.в
Chevrolet Captiva (2013- ) г.в
Chevrolet Cobalt (2013- ) г.в
Chrysler Voyager (2008- ) г.в
Citroen Berlingo (2008- )
Citroen C3 (2006-2009) г.в
Citroen C3 (2010- )
Citroen C3 Picasso (2009- ) г.в
Citroen C4 (2008- ) г.в
Citroen C4 Aircross (2012- ) г.в
Citroen C4 Picasso (2006-2013) г.в
Citroen C5 (2004-2008)
Citroen C5 (2008- ) г.в
Citroen DS3 (2010- ) г.в
Citroen DS4 (2011- ) г.в
Citroen DS5 (2011- ) г.в
Citroen C8 (2006 -) г.в
Citroen C-Crosser (2007 -) г.в
Citroen Jumper (2006 -) г.в
Fiat Ducato IV (2006- ) г.в
Ford Explorer (2011- )
Ford B-Max (2012- ) г.в
Ford C-Max+Grand (2010- ) г.в
Ford Focus 3 (2011- )
Ford Galaxy (2006- ) г.в
Ford (Kuga 2012- ) г.в
Ford Mondeo (2007- ) г.в
Ford S-MAX (2006- ) г.в
Ford Tourneo Connect 2014- г.в — уточняется на месте
Great Wall Hover H5 (2010- ) Hover H3 New (2013- ) г.в
Infiniti Fx35 (2003-2008) (2008- ) г.в
Infiniti QX60 (2014- ) г.в
Jeep Commander (2005- ) г.в
Jeep Compass (2011- )
Jeep Grand Cherokee (2005-2011) (2010- ) г.в
Kia Sorento (2009-2012) (2012- ) г.в — уточняется на месте
Kia Sportage (2010- ) г.в
Land Rover Discovery 3-4 (2004- ) г.в
Land Rover Evogue
Land Rover Freelander (2007 -) г.в
Land Rover Vogue (2002-2013) (2013 -) г.в
Land Rover Sport
Mercedes A-Class (2004-2012) (2012 -) г.в
Mercedes B-Class (2004-2012) (2011- ) г.в
Mercedes C-Class (2005-2007) г.в
Mercedes C-Class (2007-2014) г.в
Mercedes E-Class (2002-2009) (2009- ) г.в
Mercedes GLA (X156) (2013 -) г.в
Mercedes GLK-Class (2008 -) г.в
Mercedes GL (2006-2012) (2012- ) г.в
Mercedes ML (2006-2012) (2012 -) г.в
Mercedes R-Class (2006- ) г.в
Mercedes Sprinter (2006 -)
Mercedes Vaneo (2002- ) г.в
Mercedes Viano (2003 -) г.в
Mitsubishi Outlander Outlander (2014- ) г.в
Opel Adam (2013 -) г.в
Opel Antara (2006- ) г.в — уточняется на месте
Opel Astra (2004-2010) г.в кроме седан
Opel Astra (2010- ) г.в
Opel Corsa (2006 -) г.в
Opel Insignia (2008 -) г.в
Opel Meriva (2003-2010) (2010 -) г.в
Opel Movano (2010 -) г.в
Opel Vectra (2002-2008) г.в
Opel Zafira (2005-2011) (2011- ) г.в
Peugeot 107 (2005 -)
Peugeot 207 (2006 -) г.в
Peugeot 208 (2012 -) г.в
Peugeot 308 (2007-2013) (2013 -) г.в
Peugeot 508 (2011- ) г.в
Peugeot (2005-2010) г.в
Peugeot 2008 (2013 -) г.в
Peugeot 3008 (2009 -) г.в
Peugeot 4007 (2007 -) г.в
Peugeot 4008 (2012 -) г.в
Peugeot 5008 (2009 -) г.в
Peugeot Boxer (2006 -) г.в
Peugeot Partner (2008- ) г.в
Porsche Cayenne (2002-2010) рекомендуем. но не обязательно.
Porsche Macan (2014 -) г.в
Renault Captur (2013 -) г.в
Renault Fluence (2009 -) г.в
Renault Laguna (2007 -) г.в
Renault Logan II (2014 -) г.в
Renault Master (2010 -) г.в
Renault Megane (2008 -) г.в
Renault Megane Grand Scenic (2009 -) г.в
Renault Sandero (2014 -) г.в
Skoda Fabia II (2007 -) г.в
Skoda Octavia (2005-2013) (2013 -) г.в
Skoda Praktik (2007 -) г.в
Skoda Roomster (2006 -) г.в
Skoda SuperB (2008 -) г.в
Skoda Yeti (2009 -) г.в
Volkswagen Amarok (2010 -) г.в
Volkswagen Crafter (2006 -) г.в
Volkswagen Golf V Plus (2005-2008) (2008 -) г.в
Volkswagen Golf (2008-2012) (2012 -) г.в
Volkswagen Jetta (2005-2011) (2011 -) г.в
Volkswagen Multivan (2013 -)
Volkswagen Passat (2005-2010) (2010 -) г.в
Volkswagen Sharan (2010 -) г.в
Volkswagen Tiguan (2007 -) г.в
Volkswagen Touran (2003 -) г.в
Volkswagen Touareg (2003-2010) (2010 -) рекомендуем. но не обязательно.
Volvo C30 (2007 -) г.в
Volvo S60 (2000-2010) г.в — уточняется на месте
Volvo S60 (2010 -) г.в
Volvo S80 (2006 -) г.в
Volvo V60 (2010 -)
Volvo V70 (2007 -) г.в
Volvo XC60 (2008 -) г.в
Volvo XC70 (2000-2007) последние года
Volvo XC70 (2007 -) г.в
Volvo XC90 (2002 -) на ам с 2004 года

Читать еще:  Сколько нужно интернета для навигатора

В заключение: любой современный прицеп оборудован поворотными/габаритными огнями и стоп-сигналами. Это удобно, это соответствует ПДД. Это, в конце концов, красиво! Чтобы было ещё и надёжно – позаботьтесь о правильном подключении систем прицепа к электрике автомобиля. И да пребудет с вами мощь российских дорог!

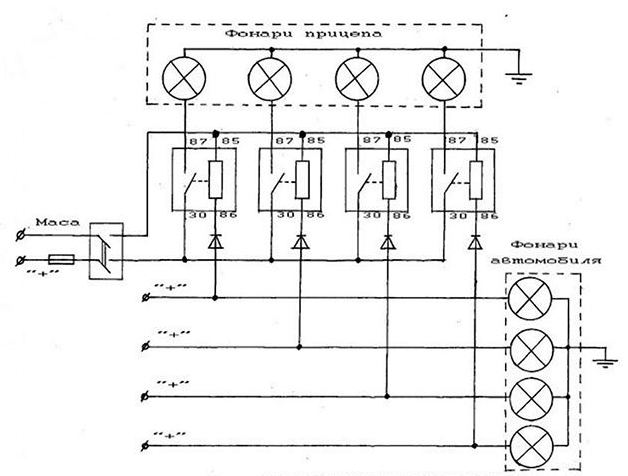

Изготовление и подключение блока согласования фаркопа

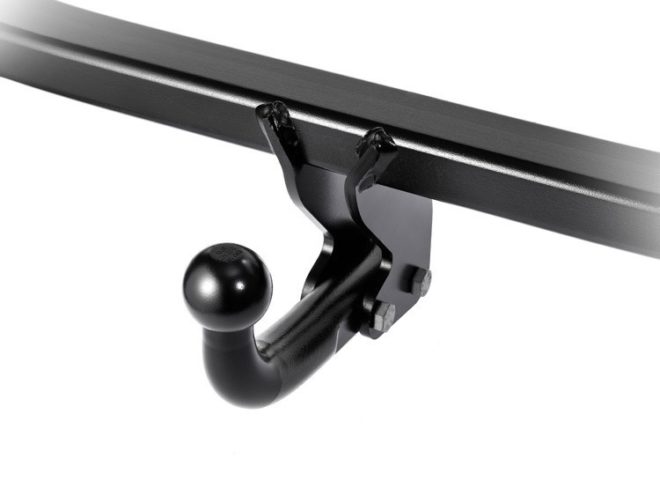

Фаркоп – тяговое сцепное устройство, с помощью которого можно буксировать прицепы и транспортировать другие транспортные средства. При установке ТСУ, помимо монтажа приспособления, подключают и специальную розетку – электрическая часть необходима для включения на прицепе световых приборов. При монтаже тягового сцепного устройства на автомобили, оснащенные бортовым компьютером, необходимо устанавливать блок согласования фаркопа (БСФ).

Предназначение

Блок согласования для электрики фаркопа – разгрузочное устройство, которое позволяет обеспечить бесперебойную работу электроники автомобиля и прицепа. Оборудование защищает проводку транспортного средства от перегрузок – в результате, бортовой компьютер машины не фиксирует присоединение к электрической сети автомобиля периферийных устройств, и работает в штатном режиме.

Принцип работы оборудования:

  1. Smart Connect получает данные от системы бортового компьютера.
  2. Модуль согласования обеспечивает дозированную и равномерную нагрузку на световое оборудование автомобильного прицепа.

При установке фаркопа, электрическую розетку прицепа и БСФ подключают параллельно при помощи специальных клипс.

На некоторых моделях автомобилей предусмотрен режим буксировки автоприцепа. В этом случае, не рекомендуется использовать универсальный БСФ. Электронный блок управления (ЭБУ) автомобиля не распознает оборудование, и опция перестанет работать. Для обеспечения функционирования режима буксировки прицепа, используют оригинальный БСФ.

Комплектация

При выборе устройства смарт коннектора обращают внимание на комплектацию:

  1. Базовая. Оборудование данной комплектации позволяет контролировать поворотники прицепа, управлять противотуманными фонарями, подзаряжать батарею прицепа, отключать парктроник.
  2. Расширенная. Устройство в этой комплектации имеет опцию проверку электрической цепи подключаемого автомобильного прицепа, также она позволяет управлять левым габаритным огнем, и корректировать работу левой противотуманной фары. Покупка более функционального БСФ также позволяет улучшить систему защиты от угона транспортного средства.

Преимущества

На современных моделях автомобилей, использование блока согласования – необходимость. Устройство имеет следующие преимущества:

  1. Устройство предотвращает появление ошибок и неполадок в работе бортового компьютера при подсоединении прицепа.
  2. БСФ – полифункциональное приспособление. С его помощью контролируют противотуманные фары, управляют переключением противотуманных фонарей. Кроме того, устройство расширенной комплектации позволяет защитить машину от возможного угона.
  3. Не реагирует на скачки напряжения и защищает электросеть транспортного средства от чрезмерных нагрузок и выхода из строя.

При выборе блока рекомендуется обратить внимание на продукцию этих производителей:

На старых автомобилях, не оснащенных бортовым компьютером, для использования фаркопа, нужно подключить электрику, и установить на машину прицепное устройство. Однако многие автомобилисты задаются вопросом, нужен ли БСФ на старых машинах? Он задается не случайно, так как использование устройства необходимо в следующих случаях:

  1. Возникает вероятность возгорания из-за скачков напряжения, вызванных подключением нового оборудования.
  2. Подключение блока согласования нужно в том случае, если автомобиль с фаркопом будет редко эксплуатироваться вместе с прицепом. Чтобы не повредилась проводка и не вышли из строя транзисторы, используют БСФ.
  3. Если при монтаже ТСУ в сети автомобиля имелись неполадки, предохранитель перегорит моментально, что приведет тормозные, габаритные и аварийные огни в нерабочее состояние.
  4. При использовании прицепа взятого напрокат или имеющего отличную от автомобиля модель, также рекомендуется использоваться коннектор. На прицепе может оказаться другая распиновка, и в результате неправильного подключения, все автомобильные предохранители могут выйти из строя.

Подключение

Для подключения дополнительного модуля выполняют следующий алгоритм:

  1. Старт коннектор подключают к аккумуляторной батарее.
  2. К БСФ присоединяют стартер, датчик масла, топливный клапан и бортовой компьютер.

Подключение блока согласования фаркопа выполняется следующим способом:

  1. Демонтируются загрузочные панели, и подготавливается набор кабелей.
  2. Далее проверяются ходовые огни и стоп-сигналы.
  3. Следующий шаг – монтаж смарт коннектора.
  4. С помощью соединителя подключают к разъемам все нужные провода.

Изготовление смарт коннекта своими руками

Чтобы сделать блок согласования для фаркопа своими руками понадобится:

  1. Плата. На нее впоследствии будут устанавливаться диоды и реле.
  2. Диоды.
  3. Реле.
  4. Диэлектрический пластиковый корпус для устройства.
Читать еще:  Тормозные колодки блю принт отзывы

Сборка смарт коннектора выполняется следующим образом:

  1. Диоды устанавливают на плату.
  2. Далее ставятся реле.
  3. В соответствии со схемой подсоединяются кабели.
  4. Оборудование помещается в корпус.

Блок согласования фаркопа можно купить в магазине – приспособление заводской сборки отличается высокой надежностью, функциональностью и качеством. Однако если есть навыки работы с печатными платами, то это устройство можно смонтировать самостоятельно.

Блок согласования фаркопа: для чего нужен, как подключить

Здравствуйте, дорогие друзья! Поскольку мы активно обсуждаем с вами фаркопы и прицепы, не поговорить про блок согласования фаркопа было бы настоящим преступлением. Этот элемент необходим для современных авто. Иначе с эксплуатацией прицепного устройства возникнет целый ряд проблем.

Но давайте обо всем говорить согласно установленному порядку. Я расскажу, для чего нужен этот блок, нужен ли он вообще и как подключить устройство. Ничего сложного в этом нет, потому вы легко справитесь с установкой своими руками.

Когда применяют БСФ

Купив себе автоприцеп и предварительно установив фаркоп (или он уже был у вас с завода), нужно их соединить между собой. Просто воспользоваться сцепным устройством мало. Прицепом нужно как-то управлять — включать габариты, тормозные лампы и пр.

Подключив проводку напрямую не получится, поскольку ваш бортовой компьютер не будет воспринимать такое подключение. Это обернется постоянными ошибками на экране.

Теперь вы понимаете, зачем нужен этот блок? Без него машина с автоприцепом взаимодействовать не смогут. Так что на авто, где стоит бортовой компьютер, понадобится купить себе Смарт Коннект или же блок согласования автомобильного фаркопа, кому как удобнее.

Есть несколько ситуаций, когда электрика машины с автоприцепом требует обязательного наличия устройства Smart Connect:

  • Присутствует вероятность короткого замыкания. Устанавливая дополнительное электрооборудование, к которому относят габариты и поворотники прицепа, повышается нагрузка на электрическую цепь. Итогом может стать сгорание предохранителей и крайне нежелательное замыкание;
  • Автомобиль часто эксплуатируется без прицепного транспортного средства (прицепа). Так можно вызвать повреждения проводки и выход из строя предохранителей;
  • При наличии в истории авто неполадок с электросетью предохранитель сгорит сразу. Это может повлечь за собой поломку габаритов, тормозных и аварийных сигнальных ламп;
  • Подключая прицеп с иной распиновкой к машине, сгорят предохранители, и свет полностью пропадет.

Тут не играет большой роли то, какой у вас автомобиль. Это может быть Рено Дастер, Шевроле Круз, Форд Куга 2013 года или Киа Спортэйдж 3 поколения. Все эти авто, а также Рено Каптур, Ниссан Террано, Фольксваген Тигуан, Прадо 2011 150 кузова, и даже отечественная Веста оснащены бортовыми компьютерами.

Следовательно, без блока согласования схема будет работать с ошибками, и провоцировать разные неприятности.

Что дает установка блока

Установив БСФ, вы получите:

  • слаженную работу электронного блока управления машины и автоприцепа;
  • возможность осуществлять контроль над поворотниками прицепа;
  • управление противотуманками прицепного ТС;
  • возможность отключения парктроника при подключении прицепа;
  • устойчивость электрики машины к скачкам напряжения;
  • полноценную защиту от короткого замыкания.

Остается только убедиться, что для подключения прицепного устройства на машину вам действительно нужен блок согласования. Для этого просто пройдитесь по нескольким пунктам.

Вам понадобится Смарт-Коннект, если:

  • Вы провели внешний осмотр машины и обнаружили на ней светодиоды в задней оптике. Это в 90% случаев говорит о том, что БСФ вам придется покупать;
  • Вы почитали инструкцию к автомобилю. Там могут встречаться такие понятия как SFL или Cunbus, к примеру. Это тоже указывает на необходимость наличия блока;

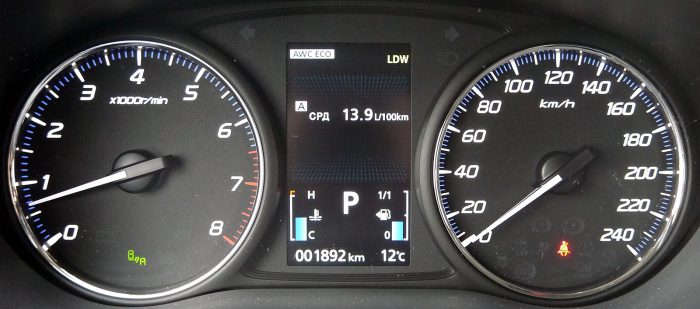

  • Вы обратили внимание на приборную панель и дисплей вашего БК. Если там присутствуют данные о приборах внешнего освещения и текущем уровне разных рабочих автожидкостей, то тогда СБФ нужен;
  • Вы позвонили своему официальному дилеру и проконсультировались по этому вопросу. Грамотное решение, позволяющие получить точный и грамотный ответ. Конечно, если консультант имеет соответствующий уровень осведомленности.

А теперь поговорим о с вами о том, как же работает данное устройство.

Принцип работы

Электрику автофаркопа и БСФ нужно подключать обязательно параллельно, используя обжимные качественные клипсы. Учтите, что подключение осуществляется непосредственно к согласовательному блоку, а не через розетку вашего автомобильного фаркопа.

Подключается БСФ к аккумуляторной батарее или питающей проводке. При этом принцип его работы будет заключаться в следующем:

  • смарт-коннект принимает от системы бортового компьютера соответствующую информацию;
  • согласовательный блок передает равномерную и дозированную нагрузку на необходимые потребители, то есть световое оборудование прицепа.

Тут нужно дополнить одним важным моментом. Нельзя брать универсальный БСФ, если в машине присутствует так называемый режим буксировки автоприцепа.

Здесь для подключения тягово-сцепного устройства к прицепному ТС (соединение фаркопа и прицепа, проще говоря) потребуется оригинальный блок. В противном случае автомобиль не сможет с помощью своего ЭБУ осуществлять управление и контроль над электрооборудованием прицепа.

Из востребованных моделей блоков пользователи отмечают следующие:

Их цена приемлемая, то есть серьезных затрат на эксплуатацию автоприцепа не потребуется. Зная артикул товара, без проблем закажете с доставкой через Интернет. Способ покупки уже выбирайте сами. Главное, чтобы БСФ подходил вашей модели автомобиля.

Комплектация

БСФ имеет встроенную систему защиты, с помощью которой удается обезопасить электросеть от перенапряжений и коротких замыканий.

При установке блока ваш бортовой компьютер будет функционировать в обычном режиме. То есть он не начнет сообщать о новых подключенных устройствах или выдавать какие-то ошибки.

Выбирая себе устройство Смарт Коннект, обратите внимание на его комплектацию. Она может быть:

Особой и острой потребности в расширенной комплектации нет, да и стоит она дороже. Лично я устанавливал более функциональную модель. За это вы получите, помимо основных функций, защиту от угона и контроль над всей электроцепью прицепного транспортного средства.

Подключение

Для подключения можете воспользоваться видео инструкциями и следовать представленным ниже рекомендациям.

  • Подключение БСФ осуществляется к аккумулятору автомобиля;
  • К смарт-коннекту подключают обязательно датчик давления масла, стартер, автомобильный топливный клапан и непосредственно сам бортовой компьютер вашей машины;
  • Снимают загрузочные панели, готовят набор проводки, проверяют работу ходовых огней, стоп-сигнала прицепа;
  • Монтируется смарт-коннект согласно схеме, представленной производителем. Примерно она выглядеть будет так, как показано на изображении.

Устанавливать БСФ самостоятельно или доверить монтаж профессионалам, решать вам. Совет лично от меня. Если у вас нет опыта или навыков работы с проводкой автомобиля, либо просто некогда этим заниматься, обратитесь к специалистам. Они могут провести весь комплекс работ, начиная от выбора фаркопа и прицепа, заканчивая подбором подходящего блока и соединения всех этих устройств в единую схему.

Спасибо вам за внимание! Обязательно подписывайтесь, оставляйте свои комментарии и подключайте друзей к обсуждению этой темы!

Ссылка на основную публикацию
Статьи c упоминанием слов:
Adblock
detector
×
×
