Установка демпфера на уаз патриот своими руками

Демпфер на УАЗ Патриот

Владельцы УАЗ Патриот часто ощущают дискомфорт при вождении из-за вибрации в руле во время движения быстрее 60 км/час. Эта проблема решаема с помощью демпфера, который сглаживает неприятные ощущения. Демпферы бывают разных видов, и следует правильно подобрать конструкцию для своего авто. И в самой установке есть несколько важных нюансов.

Рулевой демпфер на УАЗ Патриот: доступный комфорт вождения

Всем счастливчикам, приобретшим УАЗ Патриот, не понаслышке известна проблема вибрации рулевого управления и горизонтальные колебания передней подвески. При наборе скорости свыше 60 км в час они становятся все отчетливее. Есть несколько наиболее выраженных и популярных «симптомов»:

  • авто стало труднее управлять;
  • курсовое рыскание колес;
  • при наезде на ухабы рулевым колесом отчетливо ощущаются удары.

Эти проблемы негативным образом отражаются на конструкции управления и подвеске в комплексе с шинами. Эти технологические недоработки можно решить установив рулевой демпфер (от англ. «damp», что означает гасить). Сами автосалоны предлагают приобрести его при покупке автомобиля.

Как работает устройство

По внешнему виду данная конструкция похожа на амортизатор. Тем более что принцип действия у них также подобный.
Демпфер выглядит как цилиндр, в котором находится поршень и масло. В поршне проделаны отверстия для прохождения масла. Двигаясь в цилиндре, он провоцирует перетекание рабочей жидкости между внутренними камерами устройства. Движение жидкости плавно затормаживает ход поршня, тем самым плавно гасит колебания.
Демпферы бывают одно- и двухстороннего действия. Их отличие в том, что первый вариант обладает пружинным возвратным механизмом.
Это устройство по своему назначению помогает поглощать удары, которые поступают от колес к рулю. Ведь когда это происходит, пальцы рук водителя ощущают все неприятные колебания, и сгладить их просто необходимо для нормального вождения авто. При езде по ухабистой дороге водителю приходится прямо «ловить» руль, что бы удержать машину на заданном курсе.
Более подробно о появлении рысканья у УАЗ патриот можно узнать из этого видео.


Оборудование не устраняет биение руля полностью, но значительно гасит колебания. Еще демпфер на УАЗ Патриот помогает рулевым колесам возвратиться в исходное (нулевое) положение, после прохождения поворота. Но это не относится к преимуществам устройства, так как управление автомобилем стает немного своеобразным.
Вибрации на рулевых тягах знакомы для этих автомобилей, ведь они относятся к внедорожникам и часто путешествуют по пересеченной местности, где это ощущается особенно сильно. По асфальтным путям можно ездить сравнительно спокойно, а вот в суровых условиях без демпфера не обойтись. В основном, это касается загородных путешествий по отечественным разбитым грунтовкам и полевым дорогам. Но нужно правильно подобрать его для своей машины, чтобы все работало без проблем, и верно установить.

Принцип установки

Процесс сравнительно простой, поэтому он осуществим и в гаражных условиях истинными автолюбителями. Важно знать несколько нюансов, таких как выдержка соосности рулевой тяги и демпфера.
Установка устройства происходит при помощи сайлентблоков. Угол расхождения между рулевой тягой и демпфером вам нужно свести к нулю. Только тогда получится достигнуть оптимального эффекта. Любое, даже самое минимальное нарушение соосности приведет к ухудшению маневренности авто. Если вы не уверенны, что сможете сделать это качественно самостоятельно, то лучше довериться рукам профессионала.
Если вы решились на самостоятельную работу, вам понадобится сварочный аппарат, чтобы задействовать его в местах крепления приспособления, так как ульяновские производители не предусмотрели специального места под его навеску.
В конструкции рулевого управления внедорожника есть две тяги – верхняя и нижняя. Поэтому перед установкой нужно решить, где вы планируете поместить демпфер. Если сделать монтаж прибора на нижней тяге, то вы сможете достичь оптимального результата. Но будьте готовы к тому, что при максимальном эффекте все удары будут приходиться на оборудование, а это может привести к нарушению соосности, и вскоре устройство и вовсе может выйти из строя (как на фото).

Если установку произвести на верхней тяге, то уровень эффективности будет самый низкий, но и демпфер не будет сильно нагружаться. Механизм будет защищен даже при движении по самым агрессивным дорогам.
Менее популярный и удачный третий способ – между рулевым и рамой или мостом. Выбор конструкции и места установки зависит индивидуально для каждого автомобилиста – от стиля вождения и дорог, на которых он будет это испытывать.

Монтаж демпфера своими руками: пошаговая инструкция

Демпфер на УАЗ Патриот устанавливается по следующему плану. Если его четко придерживаться, то операция точно пройдет успешно.

  1. Подготовьте уголок толщиной 3-4 мм, высверлите в нем отверстие для оборудования и приварите предварительно рассчитав место крепления демпфера.
  2. Такую же конструкцию приварите к тяге. Перед этой операцией проследите, что приспособление не ограничивает угол поворота руля.
  3. Сделайте предварительную примерку устройства для монтажа, далее сваркой нагрейте уголки и выгните их в необходимую сторону для обеспечения соосности.
  4. Установите оборудование и затяните крепежными гайками. Оно должно быть параллельным, и с совпавшими осями.
Читать еще:  Хавал н9 2018 технические характеристики

Альтернатива сварочной установке

Если сварочный аппарат отсутствует, то монтаж можно осуществить с помощью регулируемых хомутов, крепящихся к рулевой тяге. Потом к ним прикрепляется сам амортизатор.

Работа на этом не заканчивается, ведь поставить демпфер – это не самое важное, как уже говорилось. Главное – достичь его соосности с рулевой тягой.
Цена оборудования порядка 70 долларов. Если вы решили установить демпфер на внедорожнике, обязательно серьезно подойдите к его выбору, чтобы устройство вам подходило на все 100%. И также внимательно отнеситесь к его установке, чтобы добиться максимального успеха и дальнейшего удобства в езде.

Клуб УАЗ Патриот

Форум всероссийского клуба владельцев УАЗ Патриот

правильная установка рулевого демпфера

правильная установка рулевого демпфера

Сообщение alanshere » Ср фев 15, 2012 02:15

установка касается только демпфирования нижней рулевой тяги – как особо напряженной..
демпфер договский – ухо-ухо 55 см..

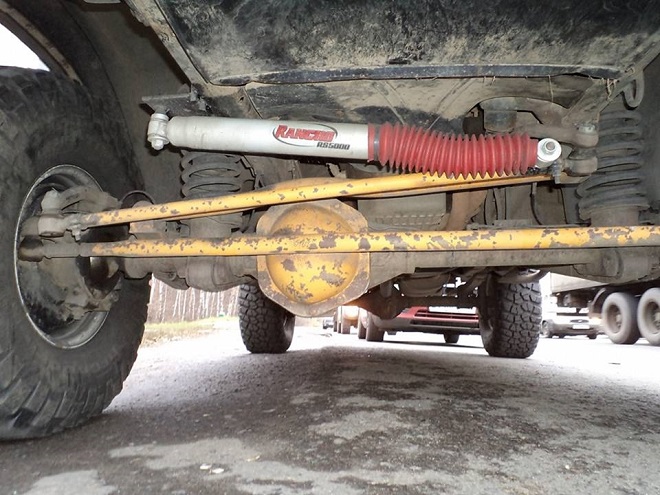

вот фото как не правильно устанавливать демпфер..рама-тяга (что часто встречается)

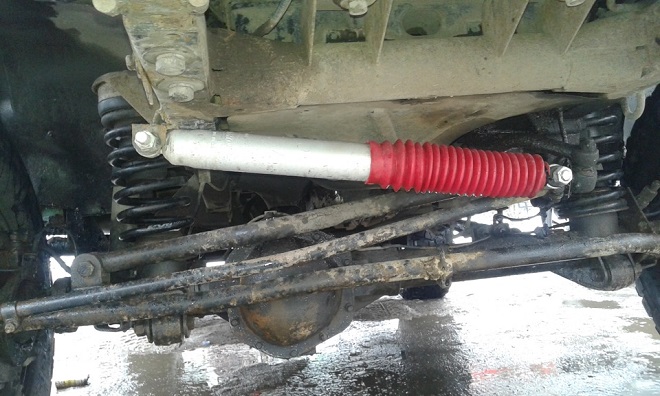

а вот как нуно..мост-тяга

а теперь главное – так как указано у меня – возможно только с лифтом подвески и мощной пружиной..
для стока – демпфер должен быть не более 45 см (лучше 40 см) и закреплен за правую сторону левой клюшки (на уровне моста и тяги – а не выше как у меня)..
. ГЛАВНОЕ.
демпфер мост-тяга работает..
демпфер рама-тяга плохо работает..
не повторяйте мои ошибки..
удачки..

5.4.9. Не рекомендуется вставлять в форум графические объекты, превышающие 640 пикселей по ширине, так как это нарушает дизайн сайта. Такие объекты могут быть удалены Модераторами без предупреждения.

Как правильно вставлять фотографии в свои сообщения – можно посмотреть здесь:
http://www.uazpatriot.ru/forum/kak-vsta . 18063.html

Сообщение БиогенераторЪ » Сб фев 18, 2012 17:31

Сообщение Костяной » Ср фев 22, 2012 22:02

Сообщение alanshere » Вс апр 22, 2012 13:30

Сообщение alanshere » Вс апр 22, 2012 13:44

Сообщение alanshere » Вс апр 22, 2012 13:57

Сообщение yu_yu » Вс апр 22, 2012 19:23

Сообщение alanshere » Вс апр 22, 2012 23:38

Сообщение pooh77 » Сб апр 20, 2013 13:21

Сообщение Тарас » Чт авг 22, 2013 11:41

Сообщение Maestro_174 » Пн авг 26, 2013 08:23

Сообщение Тарас » Пн авг 26, 2013 09:01

Сообщение Александрович » Сб авг 31, 2013 17:59

Сообщение Тарас » Сб авг 31, 2013 18:21

Сообщение Александрович » Сб авг 31, 2013 19:36

Сообщение Тарас » Сб авг 31, 2013 19:53

Сообщение Dirty_Rain » Вт сен 03, 2013 11:08

Сообщение Тарас » Вт сен 03, 2013 11:42

Сообщение Dirty_Rain » Вт сен 03, 2013 11:49

Сообщение Тарас » Вт сен 03, 2013 11:53

Сообщение Dirty_Rain » Вт сен 03, 2013 12:20

Сообщение Тарас » Вт сен 03, 2013 12:28

Сообщение факел » Пн окт 14, 2013 09:57

Сообщение шериф » Пт ноя 08, 2013 12:48

Сообщение факел » Пт ноя 08, 2013 15:06

Сообщение Александрович » Пт ноя 08, 2013 19:21

Сообщение факел » Сб ноя 09, 2013 18:23

Сообщение Александрович » Сб ноя 09, 2013 18:40

Сообщение факел » Сб ноя 09, 2013 20:25

Сообщение Димоныч37 » Пн ноя 25, 2013 11:55

Сообщение факел » Пн ноя 25, 2013 14:16

Сообщение витал » Ср дек 04, 2013 11:03

Сообщение витал » Ср дек 04, 2013 11:06

Сообщение факел » Сб дек 07, 2013 11:55

Сообщение Давид2507 » Ср дек 11, 2013 19:18

Сообщение Юр_еЦ » Вс янв 12, 2014 21:57

Всем приветы!
делюсь опытом
сегодня внедрил тач-дог с пружиной
много вариантов просмотрел
что то нравилось что то нет что то было откровенно безграмотно
я сам подумал и сам сделал
вариант НЕ бюджетный
демпфер 4950 + комплект крепления (кронштейны на тягу и на раму) 3900 + рулевая тяга в сборе 1300
ну и часов 6 времени при наличии сварочного аппарата болгарки и прочего инструмента
все промерено и рассчитано для минимизации рабочих углов в вертикальной и горизонтальной плоскостях
ни где ни чего не задевает
использованы штатные рулевые наконечники для устранения упругих напряжений в резинометалических втулках от которых я отказался
появилась возможность дополнительных регулировок длинны конструкции
простой и удобный монтаж/демонтаж
первая поездка была сегодня – результатом доволен
должно работать долго – время покажет как ездить будет
аналогов такой установки я не встречал
по моему получилось не плохо – мне понравилось

Читать еще:  Лада приора 217230 технические характеристики

как сюда фотки цеплять – не знаю и не умею
если кому интересно посмотреть наглядно
пишите на личный адрес:
yvbalakirev@infoline.su
вышлю фоты

Сообщение valday » Чт апр 10, 2014 23:03

Выкладываю фото вышеописанного от Юр_еЦ

[/img]

Установка рулевого демпфера на Уаз Патриот

Сегодня практически каждый владелец внедорожника UAZ Patriot может подтвердить присутствие проблемы в рулевом узле. Она касается вибраций, возникающих при достижении скорости свыше 60 км/ч.

Опыт эксплуатации позволил владельцам выявить симптомы такого явления, среди которых выделяются:

  • ухудшение управляемости внедорожника;
  • отдача ударов в рулевое колесо при прохождении дорожных неровностей;
  • рыскание автомобиля и уход с колеи.

Обозначенные факторы имеют негативное проявление на функционал подвески в целом, и на рулевой узел в частности. Чтобы избавиться от обозначенной проблемы владельцу понадобиться специальное приспособление, которое называется демпфер рулевой.

Теперь рассмотрим, что представляет собой указанный элемент и для чего он необходим, а также как осуществляется его установка, в том числе и своими руками?

Назначение демпфера в автомобиле Патриот

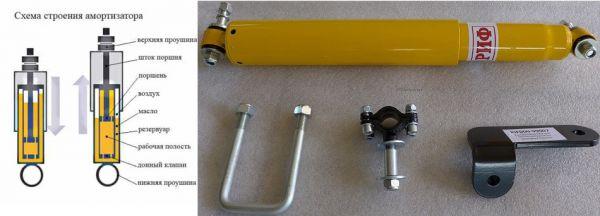

Демпфер рулевой — это конструкция, внешний вид которой напоминает амортизатор. То есть данное устройство не только обладает схожим обликом, но и имеет с амортизатором идентичный принцип функционирования. Демпферы бывают как одностороннего действия, так и варианты с двусторонним функционалом. Отличием первого типа является присутствие в конструкции устройства пружинного механизма.

В рулевом механизме УАЗ Патриот рассматриваемый нами компонент служит для поглощения ударных воздействий, передаваемых от колес в направлении руля. Эти удары генерируются при проезде неровностей, что отчетливо чувствует водитель по вибрации рулевого колеса. Данное явление не из числа приятных, поэтому наличие исправного демпфера является залогом комфортного передвижения и корректной работы рулевого узла в целом.

Кроме вышеуказанного предназначения на демпфер рулевой возложена задача по возвращению руля в нулевую позицию, когда колеса становятся в прямолинейное положение. Некоторым владельцам UAZ Patriot такая опция не кажется рациональной, поскольку они испытывают некоторый дискомфорт во время руления.

Принцип действия демфера на Патриоте

Ввиду принадлежности УАЗ Патриот к когорте внедорожников отметим, что при частых поездках по бездорожью возникает вибрация рулевых тяг. Иногда ситуация становится настолько критичной, что водителю приходится что называется «ловить» руль, дабы удержать авто на запланированной траектории.

Такое явление не так отчетливо проявляет себя во время езды по асфальтному покрытию. Если владелец УАЗ Патриот намерен эксплуатировать свой UAZ Patriot сугубо по бездорожью, то без демпфера комфорт становится немыслим.

Повторимся, что в основе функционировании демпфера положен принцип, аналогичный для амортизатора. Присутствие этого полезного компонента позволяет смягчить удары и прочие негативные воздействия дороги на рулевой механизм. Для корректной работы устройства важно будет не только правильно его выбрать, но и установить.

Монтаж демпфера на УАЗ

Установить демпфер рулевой достаточно просто, что является доступной процедурой для ее самостоятельной реализации. Вначале потребуется обзавестись некоторыми знаниями об особенностях устройства, к примеру, о потребности в строгом обеспечении соосности между тягой и демпфером.

Для выполнения монтажной процедуры привлекаются сайлентблоки. Напомним, что величина угла расхождения тяги и демпфера должна свестись к нулю. Это позволит достигнуть максимально точного руления. Даже малое нарушение соосности вызовет ухудшение маневренности.
Здесь рекомендуем владельцу УАЗ Патриот сначала подумать: стоит ли ему самостоятельно устанавливать деталь, если отсутствует уверенность в достижении корректности при монтаже?

Когда волнение преодолено и владелец готов, то потребуется обзавестись сварочным аппаратом. Он необходим для установки и фиксации специальных точек крепежа демпфера.

Перед непосредственным монтажом устройства определяемся с вопросом: на какую тягу будет установлено устройство. Верх или низ?

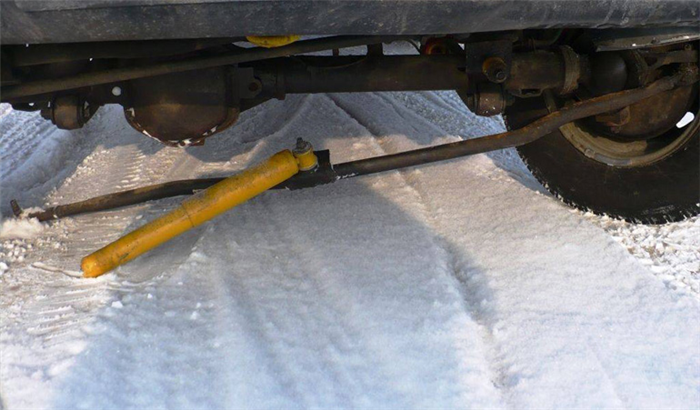

Если выбор пал на нижнюю тягу, то это отчасти правильно, поскольку так достигается максимальный эффект при управлении. Однако здесь присутствует незначительный недостаток – в движении удары будут восприниматься непосредственно демпфером, что вызовет разбалансировку соосности и окончательно выведет из строя само устройство.

Читать еще:  Какой акб на шевроле авео

После того, как была проведена установка своими руками, на верхнюю тягу владелец будет наблюдать минимум эффекта управляемости, однако изделие получит наименьшие нагрузки, что продлит его ресурс. Также в таком варианте достигается наилучшая защищенность демпфера, если УАЗ Патриот курсирует по бездорожью.

  1. Начинаем с приварки уголка, толщиной в 3-4 мм. Сверлим отверстия для последующего закрепления демпфера.
  2. Такой же точно уголок привариваем к тяге. Здесь потребуется удостовериться в том, что устройство не будет являться ограничивающим фактором для угла поворота руля.
  3. Примерив предварительно изделие, разогреваем уголки и выгибаем их до требуемой конфигурации.
  4. Монтируем демпфер рулевой и затягиваем гаечный крепеж. Проверяем надежность фиксации.

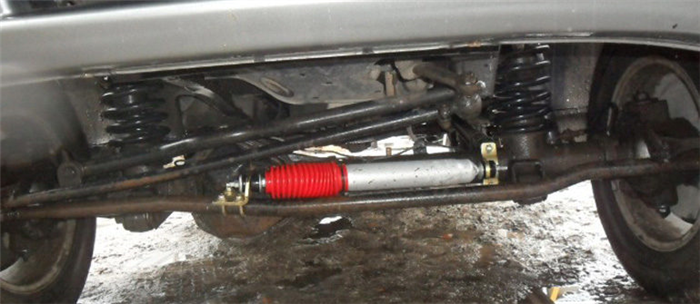

На фото видно уже готовый результат – установленное устройство.

Как быть, если сварочный аппарат отсутствует? Прибегаем к другому методу фиксации. Здесь понадобится обзавестись специальными хомутами, которые позволят прикрепить устройство к тяге.

Подведем итоги

Как видно, установка даже своими руками демпфера не способна вызвать особых затруднений. Главное в работе – достичь правильной соосности с тягой. Теперь о затратах. Стоимость устройства примерно 5 тыс. руб. или 7 тыс. руб., если в комплекте с хомутами. Не рекомендуем приобретать дешевые изделия. Лучше склониться к выбору качественного продукта, поскольку нагрузки на него будут немалые.

Что из себя представляет рулевой демпфер УАЗ Патриот

При вождении российского внедорожника нередко наблюдается вибрация руля, особенно выраженная при движении со скоростью более 60 км/ч. Решить проблему помогает монтаж рулевого демпфера на УАЗ Патриот, устраняющего неприятное дрожание. Существует несколько видов таких устройств, нужно правильно выбрать модель. Некоторые правила соблюдают и при монтаже.

Принцип работы рулевого демпфера УАЗ Патриот

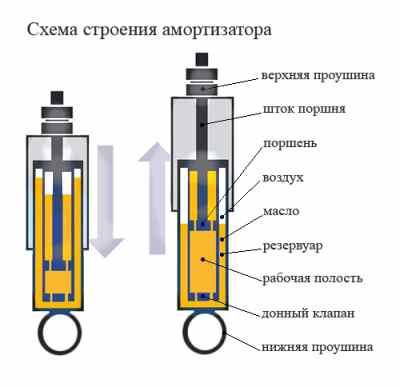

Строение демпфера напоминает конструкцию амортизатора. Сходны и принципы действия устройств. Демпфер представляет собой цилиндр, в полости которого находятся масляный наполнитель и поршень. Последний снабжен отверстием для перетекания смазочного материала.

Движение поршня предотвращает перетекание масла между рабочими камерами прибора. Жидкость замедляет ход поршня, подавляя колебания. Существует 2 вида демпферов — одно- и двусторонние.

Принцип действия устройств следующий:

  1. Снабженное возвратной пружиной устройство нейтрализует удары, поступающие от колесных осей к рулю. Если колебания не подавляются, водитель чувствует их неприятное воздействие. Демпфер обеспечивает комфорт вождения. При езде по неровной дороге не приходится перехватывать руль, удерживая автомобиль на заданной линии.
  2. Гасит биения рулевой колонки. Колебания не устраняются полностью, однако становятся неощутимыми для водителя.
  3. Возвращает рулевое колесо в первоначальную позицию после прохождения поворота. Назвать такое действие полезным нельзя, ведь оно негативно отражается на управляемости внедорожника.

Правила установки

Установить демпфер для рулевой тяги несложно, все действия можно выполнить самостоятельно.

Однако, чтобы при монтаже не возникало ошибок, учитывают следующие нюансы:

  1. Для установки устройства используют сайлентблоки. Зазор между механизмом и тягой руля сводят к минимуму. Только так достигается лучший эффект. Минимальное отклонение от нормы негативно отражается на эксплуатационных характеристиках автомобиля. При отсутствии уверенности в собственных силах стоит обратиться в автосервис.
  2. Для самостоятельного монтажа потребуется сварочный аппарат. Места крепления устройства сваривают, ведь производитель не предусмотрел посадочного места.
  3. Конструкция рулевого блока включает 2 тяги — нижнюю и верхнюю. Перед началом работы определяют место расположения демпфера. Оптимальной считают установку приспособления на нижнюю тягу. Однако все нагрузки будут распределяться на оборудование, которое со временем придется заменять. При монтаже на верхнюю тягу эффективность работы механизма снижается, однако он не будет повреждаться даже при перемещении по неровным дорогам.
  4. Можно использовать менее распространенный вариант установки — между рулевой колонкой и мостом. Выбор определяется стилем вождения и типом дорожного полотна, по которому будет двигаться машина.

Пошаговая инструкция монтажа своими руками

При монтаже соблюдают последовательность действий. В противном случае прибор будет работать некорректно.

Установку осуществляют следующим образом:

  1. Подготавливают металлический уголок толщиной 5 мм. На поверхности просверливают отверстия для фиксации амортизатора, предварительно делая разметку.
  2. Приваривают заготовку к тяге. Перед этим определяют, не мешает ли конструкция движению руля.
  3. Примеряют демпфер к месту установки. Сваркой прогревают уголки, выгибая их в нужную сторону для достижения соосности.
  4. Монтируют устройство, закручивают крепежные гайки. Оси должны совпадать.

Если сварочного аппарата нет, для установки используют регулируемые хомуты, которые фиксируются на рулевой тяге. Затем к ним прикрепляют сам демпфер. После завершения работ проверяют правильность монтажа.
