То и тр электрооборудования автомобиля

Электротехнические работы

Электротехнические работы состоят в проверке и ремонте приборов электрооборудования автомобилей. Приборы и агрегаты электрооборудования, неисправности которых не могли быть устранены на постах технического обслуживания, очищают от пыли и грязи, осматривают и испытывают на специальных установках. Подлежащие ремонту приборы и агрегаты разбирают на детали и узлы, промывают в керосине или бензине, просушивают и в зависимости от состояния заменяют или ремонтируют.

При таких неисправностях генератора или стартера, как задиры на внутренней поверхности полюсных сердечников, повреждение изоляции катушек обмоток возбуждения, замыкание их витков между собой или на массу корпуса, определяют места неисправностей и производят соответствующий ремонт или замену. При задирах на внутренней поверхности полюсных сердечников их заменяют новыми.

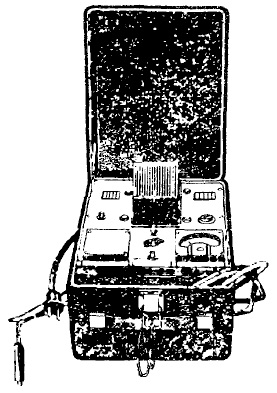

Рис. Прибор ППЯ-5 для проверки якорей генераторв и стартеров

Катушки обмоток возбуждения и обмоток якоря проверяют на приборе ППЯ-5 при помощи щупов и контрольной лампы. Прибор представляет собой трансформатор с незамкнутым магнитным сердечником. Вторичной обмоткой трансформатора служит обмотка испытуемого якоря.

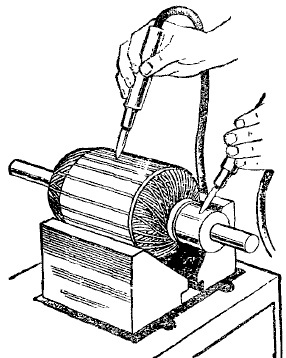

Рис. Проверка замыканий обмоток якоря и пластин коллетора на «массу»

Например, для проверки замыкания обмотки якоря на массу якорь укладывают на призмы сердечника трансформатора прибора ППЯ-5, включают прибор и одним из щупов прикасаются к сердечнику якоря, а другим — поочередно к пластинам коллектора. При наличии замыкания загорается контрольная лампочка на приборе.

На этом же приборе определяют место замыкания и короткое замыкание витков секции. При межвитковом замыкании в обмотке ее заменяют. Погнутость вала якоря проверяют в центрах и правят на прессе.

При наличии царапин и рисок на коллекторе его протачивают на станке, после чего на этом же станке углубляют изоляцию между пластинами коллектора фрезерованием.

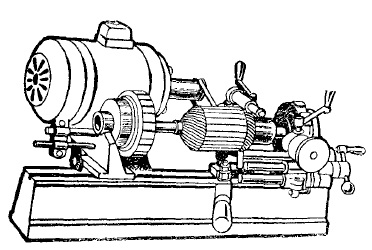

Рис. Станок для фрезерования и обточки коллекторов

Указанную операцию можно производить также на настольном токарном станке и при помощи специальной ножовки.

Собранные и отремонтированные агрегаты испытывают на стендах (например модели 2214-ГАРО) или переносных приборах. Помимо специального оборудования и приборов, рабочие места должны быть оснащены слесарным оборудованием. В электроцехе должны быть общая вентиляция и местные отсосы над ванной для мойки деталей. Примерная планировка цеха с расстановкой оборудования показана на рисунке:

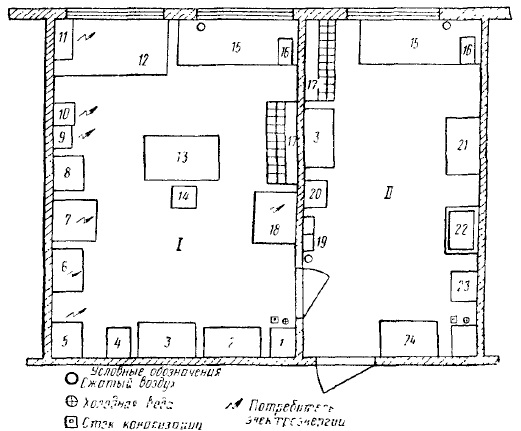

Рис. План электроцеха:
I — отделение ремонта, сборки, испытания и регулировки; II разборочно-моечное отделение;
1 — умывальники: 2 — шкаф для одежды; 3 — шкаф для ирнборов; 4 — ванна для пропитки якорей и катушек; 5 — сушильный шкаф; 6 — станок для проточки коллекторов; 7 — стенд для проверки системы зажигания; 8 — сверлильный станок; 9 — настольное точило; 10 — выпрямитель; 11 — распределительный щит; 12 — электромонтажный верстак; 13 — канцелярский стол; 14 — стул: 15 — слесарный верстак; 16 — пресс для снятия башмаков генератора; 17 — секционный стеллаж; 18 — универсальный контрольно-испытательный стенд для проверки генераторов и стартеров; 19 — прибор для проверки свечей зажигания; 20 — верстачный пресс; 21 — стол; 22 — ванна для мойки деталей, 23 — ящик для сбора отходов; 24 — верстак для хранения ремонтируемых агрегатов

Главная

Примерные перечни основных операций технического обслуживания электрооборудования автомобилей

При ежедневном обслуживании следует:

проверить действие приборов освещения и сигнализации, звукового сигнала, стеклоочис­тителя, устройств для обмыва ветрового стек­ла, системы вентиляции, а в зимнее время сис­темы отопления и устройства для обогрева вет­рового стекла;

проверить работу контрольно-измеритель­ных приборов;

обтереть стекла фар, задних фонарей стоп-сигнала, номерных фонарей, фонарей заднего хода и боковых повторителей.

Работы ежедневного технического обслу­живания выполняет водитель автомобиля.

При первом техническом обслу­живании необходимо:

проверить действие стеклоочистителей, устройства для обмыва ветрового стекла, дей­ствия системы вентиляции, а в зимнее время — системы отопления и устройства для обогрева и обдува ветрового стекла;

очистить аккумуляторную батарею от пы­ли, грязи и следов электролита; прочистить вентиляционные отверстия; проверить крепле­ния и надежность контакта наконечников про­водов с выводными штырями; проверить уровень электролита в аккумуляторной батарее;

проверить действие звукового сигнала, ламп щитка приборов, фар, подфарников, зад­них фонарей, стоп-сигнала и переключателей света, а в зимнее время — приборов электро­оборудования системы отопления и пускового подогревателя;

проверить состояние и при необходимости отрегулировать натяжение приводного ремня генератора.

При втором техническом обслужи­вании выполняют ряд работ по основным агре­гатам электрооборудования. Кроме того, с ним стараются совместить сезонное техническое обслуживание.

К числу работ, выполняемых при ТО-2, относятся:

По аккумуляторной батарее:

проверить состояние батареи по плотности электролита и напряжению элементов под нагрузкой и при необходимости снять батарею для подзаряда;

проверить состояние и крепление электри­ческих проводов, соединяющих аккумулятор­ную батарею с «массой» и внешней цепью, действие выключателя аккумуляторной бата­реи, а также ее крепление в гнезде.

По генератору, реле-регулятору и стартеру:

осмотреть и при необходимости очистить наружную поверхность генератора, стартера, реле-рёгулятора от пыли, грязи и масла;

проверить и при необходимости закрепить стартер, генератор, реле-регулятор и отрегули­ровать натяжение приводного ремня генера­тора;

после пробега автомобилем 25—30 тыс. км при подготовке автомобиля к зимней эксплуа­тации (СО):

а) снять с двигателя генератор, защитную ленту (у генераторов переменного тока щетко­держатель), проверить состояние коллектора (контактных колец), щеток, подшипников, при необходимости разобрать генератор и заме­нить изношенные детали (щетки, нажимные пружины), продуть внутреннюю полость сжа­тым воздухом, собрать генератор, затянуть шпильки и гайку крепления шкива, проверить генератор на стенде с номинальной нагрузкой и установить на двигатель;

б) проверить работу реле-регулятора и от­регулировать его напряжение с учетом време­ни года;

в) снять с двигателя стартер, очистить на­ружную поверхность от масла и грязи, разоб­рать стартер для проверки состояния коллек­тора, щеток и контактов реле-стартера; прове­рить затяжку винтов крепления промежуточ­ного подшипника и износ втулки в крышке со стороны привода; собрать стартер и проверить регулировку хода шестерни привода; прове­рить работу стартера на стенде в режиме хо­лостого хода и полного торможения; устано­вить стартер на двигатель.

Читать еще:  Убираем подтеки лака на авто видео

По приборам зажигания:

проверить состояние и при необходимости очистить поверхность катушки зажигания, про­водов низкого и высокого напряжения от пы­ли, грязи и масла;

вывернуть искровые свечи, проверить их состояние, при необходимости очистить свечи от нагара и отрегулировать зазор между элек­тродами или заменить свечи;

снять с двигателя и осмотреть прерыватель-распределитель, очистить наружную поверх­ность его от пыли, грязи и масла, очистить внутреннюю поверхность крышки, проверить состояние контактов и при необходимости от­регулировать зазор между ними (угол замкну­того состояния контактов), смазать вал, ось рычажка и кулачковой втулки; установить прерыватель-распределитель на двигатель;

при контактно-транзисторной системе за­жигания, не снимая прерыватель-распределитель с двигателя, очистить наружную поверх­ность от пыли, грязи и масла, очистить внут­реннюю поверхность крышки, протереть кон­такты, смазать вал, фильц, ось рычажка и ку­лачковой втулки;

после пробега автомобилем 25—30 тыс. км при подготовке к зимней эксплуатации (СО):

снять с двигателя прерыватель-распределитель, разобрать и провести осмотр подшипника подвижного диска, рычажка прерывателя, ва­лика и кулачка; собрать прерыватель-распре­делитель, смазать вал, фильц, ось рычажка и кулачковой втулки и проверить на стенде: угол замкнутого состояния контактов прерывателя, угол чередования искрообразования, беспере­бойность искрообразования, работу центро­бежного и вакуумного регуляторов опереже­ния зажигания; установить прерыватель-рас­пределитель на двигатель.

По приборам освещения и сиг­нализации:

проверить крепление и действие подфарни­ков, ламп щитка приборов, задних фонарей и стоп-сигналов, указателей поворота и звуково­го сигнала;

проверить установку, крепление и действие фар и при необходимости отрегулировать на­правление светового потока фар;

очистить от грязи поверхность и клеммы ножного переключателя света и выключателя стоп-сигнала.

По пусковому подогревателю:

при подготовке к зимней эксплуатации ав­томобиля (СО) проверить состояние и дейст­вие пускового подогревателя и других вспомо­гательных средств облегчения пуска двигателя

Техническое обслуживание и ремонт электрооборудования автомобиля.

ЕО. Перед пуском двигателя проверяется общее состояние и крепление АКБ. Не допускаются трещины моно­блока и крышек, повреждение изоляции проводов или окисление полюсных выводов и клемм, трещины в мастике ее отслоение, сильное загрязнение. О техническом состоянии и степени заряда АКБ можно определить по степени накала нитей отдельных включенных ламп, по силе звукового сигнала, по легкости пуска двигателя стартера. В дороге следует следить за показаниями контрольных и сигнальных приборов, характеризующих качество подзаряда АБ — при загорании красного аварийного сигнала, эксплуатацию следует немедленно прекратить, до устранения причины.

ТО-1 — дополнительно к объему ЕО, провести более тщательно крепежные работы; снять клеммы с вывод­ах штырей, проверить их состояние — окисленные контактные поверхности зачистить мелкозернистой шкуркой или специальными приспособлениями (втулки с мелкими фрезами или металлическими щетками), после чего смазать их техническим вазелином или нанести тонкий слой антиокислительной аэрозоли типа «Унисма». Поверхность АБ следует тщательно очистить, включая вентиляционные отверстия в пробках с последующей продувкой их сжатым воздухом. При ТО-1, а в жаркое время года ежедневно, следует проверять уровень электролита в банках АКБ. Это делают с помощью уровнемерной трубки, конец которой опускают в наливное отверстие до упора, затем, зажав большим пальцем руки верхний конец трубки, осторожно вынимают и по количествузабранного в трубку электролита (норма 10-15 мм) принимают решение о необходимости доливки в ту или иную банку дистиллированной воды.

ТО-2 — помимо работ, выполняемых при ЕО и ТО-1, в объем работ ТО-2 входят диагностические работы по определению степени разряженности и технического состояния, как АКБ в целом, так и отдельных ее элементов. С помощью ареометра с поплавком — денсиметром со шкалой проверяют плотность электролита в каждой банке, характеризующей степень разряженности, а с помощью нагрузочных вилок Э-108 и Э-107 — напряжение под нагрузкой на выводных полюсах. Проводить эти работы рекомендуется в аккумуляторном цехе, на столе с кислотоупорным покрытием. При необходимости следует выровнять и довести плотность электролита в аккумуляторах до нормы (например, добавлением электролита повышенной плотности). Если же разность плотности превышает 0,02 г/см 3 — АБ необходимо подзарядить в течение 1-2 ч и снова произвести корректировку плотности.

ЕО — визуальным осмотром проверить внешнее состояние генератора, проводов, клемм, приводного ремня. При значительных налетах пыли и грязи удалить их волосяной щеткой или ветошью. После пуска двигателя не должно быть шума и вибрации от работающего генератора (характерных при износе подшипников, биении шки­ва и т.д.). По амперметру на щитке приборов следует проверить наличие и силу зарядного тока, он должен быть в пределах от 0,5 до 1,5 А. После длительного пользования стартером, например, при пуске двигателя, при низких температурах, амперметр может несколько минут показывать повышенную силу зарядного тока (15-20 А и бо­лее), но затем стрелка прибора займет нормальное положение. Если же стрелка амперметра постоянно показыва­ет отсутствие заряда АБ, или горит красный трафарет аварийного сигнала — эксплуатацию следует прекратить.

ТО-1 — выполнить объем работ по ЕО. Очистить генераторную установку, провода и контакты от пыли и грязи; проверить состояние и натяжение приводного ремня — при усилии в 30-40 Н, приложенным между шкива­ми, прогиб для различных моделей не должен превышать 8-14 мм (чрезмерное натяжение приводит к ускорен­ному износу подшипников и самого ремня). Натяжение ремня производится смещением корпуса генератора, с последующим завертыванием всех гаек крепления. Следует закрепить все типы имеющихся электроконтактов. Чрезмерно окисленные предварительно зачистить стеклянной шкуркой. При обнаружении поврежденных защит­ных колпачков контактов, проводов с нарушенной изоляцией — следует заменить. Проверить по контрольным приборам работу генератора на различных режимах работы двигателя.

ТО-2 — помимо операций, входящих в объем ЕО и ТО-1, необходимо проверить работу генератора, совме­стно с реле-регулятором на работающем двигателе с помощью переносных приборов Э-214, К-484 или использовать посты диагностики и мотортестеры типа К-518 и К-461. Проверку генератора осуществляют обычно на средних частотах вращения KB двигателя, с включением фар и других потребителей тока. Предварительно проверяют частоту вращения KB двигателя на начало и полную отда­чу генератора, обращая внимание на температуру нагрева корпуса, шумы и стуки. Основным признаком неисправности генератора является отсутствие или падение напряжения, ввиду чего не происходит нормального подзаряда АКБ. При несоответствии нормативам проверяемых параметров, при обнаружении механических и других неисправностей, а при сезонном ТО-2, необходимо генератор и реле-регулятор снять с автомобиля и передать в электроцех для более тщательной диагностики, поэлементной проверки, обслуживания и ремонта.

Читать еще:  Уроки по вождению теория

ТО-1 — провести очистительные, крепежные и контрольно-осмотровые работы, обращая особое внимаю на состояние изоляции проводов и контактов внешней цепи. Сильно окисленные контакты зачистить, при спайке или надрыве проводов в местах соединения с клеммами, их следует заменить. Проверить пуск двигателя стартером, при обнаружении неисправностей, стартер следует сдать для проверки в электроцех.

ТО-2 — выполнить объем работ при ТО-1. Проверить работу стартера пуском двигателя, после проведем диагностики переносными приборами или с помощью мототестеров, делают заключение о техническом состоянии стартера. Если он работоспособен и в данной модели автомобиля к нему есть доступ, то работы по обслуживанию можно провести не снимая его с двигателя. Предварительно необходимо снять защитную ленту, проверит состояние щеток и коллектора, при замасливании его протирают ветошью, смоченной в бензине, следы подгорания и окисления можно удалить, подсунув полоску шкурки под щетки зерном к коллектору (зернистость 100-140). Затем полость стартера продуть сжатым воздухом. При явной неисправности и при сезонном ТО-2 необходимо стартер передать в электроцех для диагностики, обслуживания и ремонта.

ТР — для обслуживания и ремонта стартера в цехе, используется комплект инструмента ПТ-761-2. Для проточки коллекторов применил настольный станок Р-105, а для поэлементной проверки электрический части якорей прибор Э-236. Комплексную диагностику стартера производят на стационарных стендах, указанных ранее для диагностики генераторов. Давление пружин на щетки проверяют обычным динамометром. При потере упругости на 25%, пружину заменяют. При проверке на стационарных стендах Э-211 и 532-2М определяют параметры работы дополнительного реле (контакты должны размыкать цепь при напряжении 2—4 В, а замыкать при 6-9 В, при необходимости следует отрегулировать пружину реле подгибанием стойки). В ходе раз­борки необходимо зачистить контакты втягивающего реле. После сборки и испытания стартера необходимо отрегулировать исходное положение шестерни привода винтом. Максимальный выход шестерни, когда замыкаются неподвижные контакты подвижным контактом регулируется вращением винта , завернутого в якорек , в ту или иную сторону. В некоторых стартерах регулировка не предусмотрена, при этом изношенные и неисправные узлы и детали тяго­вого реле и привода заменяются.

ЕО — перед пуском двигателя проверить визуально состояние элементов системы зажигания, обращая особое внимание на целость электрических цепей, клемм, проводов, крышек катушки зажигания и рерывателя-распределителя. По характеру пуска и устойчивой работе двигателя на линии (без характерных хлопков в глушителе или впускном коллекторе, без пропусков в зажигании и снижении мощности двигателя, без значительных детонационных стуков и т.д.) опытный водитель может определить техническое состояние системы зажигания, выделив при необходимости негативное воздействие на характер работы двигателя, неполадок в топливной системе. При работе на линии водитель может косвенно проверить правильность установки угла опережения зажигания. Для этого на ровном участке дороги, нажатием на педаль акселератора резко разгоняет автомобиль с 25-30 до 55-60 км/ч — на скорости 40-45 км/ч должны появиться легкие кратковременные детонационные стуки (их полное отсутствие свидетельствует обычно о слишком позднем зажигании). Если в темное время суток открыть капот при работающем двигателе, на крышках катушки зажигания или распределителя можно заметить проскакивание по их поверхности электрических разрядов — это свидетельствует о загрязнении или пробое изоляции крышек и необходимости замены вышедших из строя узлов и деталей системы зажигания.

ТО-1 — выполнить объем работ при ЕО. Затем очистить от пыли, грязи и налетов масла все элемент системы зажигания, проверить крепление и внешнее техническое состояние. Провода с нарушенной изоляцией и поврежденными контактами — заменить. Окисленные контакты зачистить стеклянной шкуркой, нанести тонкий слой противоокислительной аэрозоли типа «Унисма». По регламенту работ при ТО-1, необходимо вывернуть свечи зажигания и осмотреть их. Если нижняя часть имеет незначительный слой ржаво-коричневого тонка, корпус покрыт от длительной эксплуатации тонким слоем сажи, а центральный электрод имеет нормальный серый цвет значит свеча работает нормально. Если выступающие в камеру сгорания части свечи покрыты слоем бархатистого нагара это может быть вызвано работой на переобогащенной смеси, засорением воздухоочистителя, неправильной регулировкой клапанов и т.д. Если свеча покрыты слоем масла — это признак износа («залегания») поршневых колец, высокого уровня залитого маасла или неисправности самой свечи. Если свеча с налетом твердого нагара серо-коричневого или серо-синего цвета- это вызвано скорее всего низким калильным числом свечи, преобладанием работы на бедной смеси, установкой слишком раннего зажигания и т.д.

Техническое обслуживание электрооборудования автомобиля

На устранение неисправностей элементов электрооборудования автомобилей с бензиновыми и дизельными двигателями приходится от 11 до 17% от общего объема работ по ТО и ТР. Основное количество неисправностей приходится на аккумуляторную батарею, генератор с регулятором и стартер. Кроме того, особое внимание должно уделяться проверке и регулировке работы приборов освещения и сигнализации.

Основные неисправности аккумуляторной батареи: разряд и саморазряд, короткое замыкание пластин при выпадении активной массы. Кроме того, в результате понижения, а также длительного хранения аккумулятора без подзарядки возможна сульфитация пластин, хотя вероятность ее в современных конструкциях батарей при нормальном уровне электролита значительно снижена. Выпадение активной массы приводит также к понижению емкости батареи. При эксплуатации возникают трещины стенок батареи, происходит снижение уровня электролита и его плотности.

При пониженном уровне электролита в аккумуляторы батареи доливают дистиллированную воду. Электролит доливают лишь в случае, когда понижение его уровня вызвано утечкой или расплескиванием. Уровень электролита в аккумуляторных батареях проверяют зимой через 10-15 дней, летом в жаркую погоду через 5-6 дней.

Плотность электролита проверяют автомобильным денсиметром. Для умеренного климатического района этот параметр круглый год должен составлять 1,26 г/см 3 . Зарядку аккумуляторной батареи целесообразно производить раз в три месяца током от 1/10 до 1/13 номинальной емкости батареи. Есть два способа заряда аккумуляторных батарей: при постоянной силе тока и при постоянном напряжении.

Читать еще:  Технологическая карта по замене сцепления

Ресурс батареи в эксплуатации сокращается в 2–2,5 раза при повышении регулируемого напряжения бортовой сети автомобиля выше оптимального на 10–12 %, т. е. зависит от состояния генератора и регулятора напряжения.

Основными неисправностями генератора являются: износ контактных колец и щеток, поломки щеткодержателей, обрыв в обмотках возбуждения, межвитковые замыкания и замыкание их на корпус, пробой или обрыв диодов выпрямительного блока

Основными неисправностями регулятора (реле-регулятора) является неправильный уровень регулируемого напряжения, которое для обычного 12-вольтового оборудования должно быть 13,7-14,2 В.

Диагностирование генераторной установки осуществляют при помощи вольтметра. При этом, помимо ограничивающего напряжения, возможна проверка и работоспособности генератора. Ограничивающее напряжение проверяют при выключенных потребителях тока и повышенной частоте вращения коленчатого вала двигателя. Работоспособность генератора оценивают по напряжению при включении потребителей тока (приборов освещения) на частоте вращения, соответствующей полной отдаче генератора. При этом напряжение должно быть не ниже 12 В.

В процессе эксплуатации в стартере возникают механические повреждения привода, связанные с пробуксовкой муфты свободного хода, износом или заклиниванием шестерни. Эти неисправности устраняются путем замены привода. Реже встречаются неисправности электрических цепей стартера, обусловленные окислением силовых контактов и контактов реле, обрывом обмоток, замасливанием коллектора, износом щеток. При этом ухудшается работа стартера, что вызывает необходимость его снятия и ремонта. У снятого стартера на специальном стенде проверяют развиваемый крутящий момент, потребляемый ток в рабочем режиме и в режиме полного торможения, частоту вращения якоря в рабочем режиме. Схема для проверки стартера автомобиля ВАЗ представлена на рисунке 10.1.

Рисунок 10.1 – Схема проверки стартера

Непосредственно на автомобиле у стартера также можно проверить потребляемый ток в режиме полного торможения, который увеличивается при замыкании цепей стартера на корпус и уменьшается при окислении контактов, щеток и коллектора.

Характерными неисправностями системы зажигания являются: нарушение изоляции проводов и свечей зажигания; ослабление пружины подвижного контакта; повышенный люфт валика распределителя; изменение зазора между электродами свечей; межвитковые замыкания катушки зажигания; неправильная начальная установка угла опережения зажигания, неисправность центробежного и вакуумного регуляторов.

Основными диагностическими признаками неисправности катушек зажигания является ослабление или прекращение искрового разряда. Поэтому катушки зажигания на специальных приборах проверяют на бесперебойное искрообразование и величину вторичного напряжения. Длина искры при исправной катушке должна быть 5 – 7 мм. В процессе эксплуатации проверяют также герметичность и температуру катушек зажигания. Неисправные катушки заменяют.

Основными диагностическими признаками неисправностей прерывателя‑распределителя являются перебои в работе двигателя, повышение искрообразования в контактах прерывателя или полный отказ в работе двигателя. При диагностировании прерывателя-распределителя определяют угол замкнутого состояния контактов, состояние контактов и конденсатора, а также крепление прерывателя-распределителя и его элементов.

Признаками неисправностей свечей зажигания служат трудный пуск и перебои в работе, а иногда и остановка двигателя.

При диагностировании системы зажигания проверяют в основном следующие параметры: зазор между контактами прерывателя (при контактной системе зажигания); начальный угол опережения зажигания; угол опережения зажигания, создаваемый центробежным или вакуумным автоматом; форму осциллограмм напряжения первичной и вторичной цепей зажигания; пробивное напряжение на электродах свечей зажигания.

Перед регулировкой зазора между контактами прерывателя проверяют состояние рабочей поверхности контактов. При существенном переносе металла с одного контакта на другой или при наличии нагара на контактах необходимо зачистить их плоским бархатным надфилем.

Одним из распространенных методов проверки момента зажигания является стробоскопический, при котором импульс высокого напряжения на свече первого цилиндра дает вспышку стробоскопической лампы в момент начала зажигания. При использовании стробоскопа необходимо подсоединить выводы питания и надеть на провод первого цилиндра датчик импульсов, затем установить на двигателе обороты холостого хода и направить мигающий поток света стробоскопа на метку шкива коленчатого вала или на метку на маховике в картере сцепления.

Практическую проверку правильности установки момента зажигания можно провести и непосредственно на автомобиле. Для этого необходимо запустить двигатель, прогреть его до нормальной температуры и, двигаясь со скоростью 50 км/ч на высшей передаче по ровной дороге, резко увеличить подачу топлива. При этом в двигателе должны прослушиваться слабые непродолжительные металлические стуки; отсутствие стуков указывает на позднее зажигание, а не прекращающиеся стуки – на раннее зажигание.

Современные системы впрыска оснащены встроенной диагностической системой с определенными функциями самодиагностики.

Считывание может осуществляться с помощью мотор-тестера, автотестера, сканера, подключенного к диагностическому разъему, например перед селектором коробки передач в салоне водителя, (рис. 10.2).

При подключении диагностического сканера (мотор-тестера) более полно определяется техническое состояние компьютерной системы, при этом имеется возможность выполнить корректировки по составу топливно‑воздушной смеси, углу опережения зажигания и др.

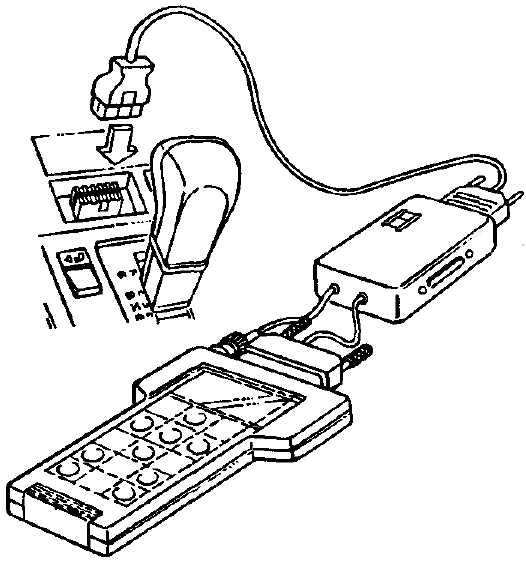

Рисунок 10.2 – Подключение внешнего диагностического оборудования

Неисправности приборов освещения и сигнализации связаны чаще всего с перегоранием ламп или выходом из строя выключателей, переключателей, реле. Наиболее сложными работами являются проверка и регулировка положения фар на автомобилях и их силы света, силы света других световых приборов, а также частоты включения указателей поворотов, что связано с безопасностью движения.

Положение фары на практике считается отрегулированным, если ее луч направлен вдоль оси дороги с захватом обочины и обеспечивает освещение на расстоянии порядка 30 м при ближнем свете и порядка 100 м – при дальнем.

Установку фар проверяют и регулируют на отдельном посту или на линии ТО при помощи настенного или переносного экрана или передвижных оптических приборов (рис. 10.3). Для проверки установки и силы света фар автомобиля используют также и специальные приборы, наибольшее распространение из которых получили НИИАТЭ-6 и К-303 (рис. 10.3, б). Правильность установки фар определяют по положению светового пятна на экране прибора, а силу света – с помощью фотоэлемента. Регулировку света противотуманных фар производят поворотом корпуса фары относительно болта крепления в продольной и поперечной плоскости.

Указатели поворотов должны работать в проблесковом режиме с частотой следования проблесков (1,5 ±0,5) Гц. Проверку частоты включения указателей поворотов проводят при помощи секундомера путем измерения времени не менее чем по десяти проблескам.

Время от момента включения указателя поворота до появления первого проблеска не должно превышать 3 с.
