Ваз 2109 инжектор салон

Содержание

2 Схемы

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

Схема ВАЗ-2109

Автомобиль ВАЗ-2109 выпускался на АвтоВАЗе с 1987 по 1997 год. Годы производства 21099: 1990—2004 — в России, 2004—2011 — на Украине. Здесь приводятся цветные схемы проводки (на инжектор и карбюратор) с описанием всех элементов для различных модификаций. Информация предназначена для самостоятельного ремонта авто. Электрические схемы разделены для удобства просмотра через компьютер или смартфон на несколько блоков, также имеются схемы в виде единой картинки с описанием элементов — для распечатки на принтере.

Как и весь автомобиль, его электрооборудование было на среднем уровне, поэтому владельцы девяток должны знать схему электропроводки досконально для текущих ремонтов своими руками.

Модификации ВАЗ-2109

ВАЗ-2109. Базовая модель, которая выпускалась с 1987 по 1997 год, оснащалась карбюраторным двигателем ВАЗ-2108 объемом 1,3 литра и мощностью 64 лошадиные силы.

ВАЗ-21091. Модификация автомобиля с дефорсированным двигателем ВАЗ-21081, объемом 1,1 литр и мощностью 54 лошадиные силы. Выпускалась серийно с 1987 по 1997 год.

ВАЗ-21093. Модификация автомобиля с карбюраторным двигателем ВАЗ-21083, объемом 1,5 литра и мощностью 73,4 лошадиные силы. Серийно выпускалась с 1988 по 2006 год.

ВАЗ-21093i. Модификация с инжекторным двигателем ВАЗ-2111-80, объемом 1,5 литра. первый опытный образец появился в 1994, серийное производство было начато с ноября 1998 года.

ВАЗ 21093-22. Модель изготовленная специально для Финского рынка. Отличается улучшенной отделкой салона, предустановленными «литыми» дисками и новой торпедо. На автомобиль устанавливался инжекторный двигатель объемом 1,5 литра. Выпускался с 1995 по 1998 год.

ВАЗ-210934. Полноприводный внедорожник с кузовом ВАЗ-21093 поставленный на раму «Нивы», на которую уже были установлены подвеска, рулевое управление, двигатель, коробка передач и раздатка от той же модели ВАЗ-2121 «Нива».

ВАЗ 2109-90. Вариант автомобиля, который оснащался компактным двухсекционным роторно-поршневым двигателем Ванкеля объемом 654 см3.

ВАЗ-21096. Экспортная модификация ВАЗ-2109 для стран с левосторонним движением, рулевая колонка располагалась справа.

ВАЗ 21097. Экспортная модификация ВАЗ 21091 с правым рулем.

ВАЗ 21098. Еще одна экспортная модификация, но уже модели ВАЗ 21093 с правосторонним расположением рулевой колонки.

ВАЗ-2109 Carlota. Автомобиль, производимый с 1991 по 1996 год в Бельгии фирмой Scaldia-Volga.

ВАЗ-21099. Следующая самостоятельная модель автомобиля, которая является модификацией «девятки». Этот автомобиль имел 4-дверный, 5-местный кузов типа седан и удлиненный на 200 мм задний свес.

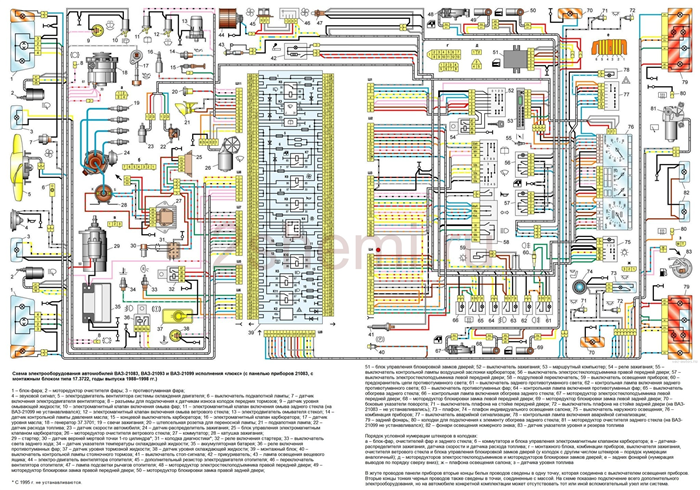

Схема ВАЗ-2109 старые версии

Схема ВАЗ-2109 новые версии

Тут нет датчика износа тормозных колодок (раньше лампа ручного тормоза мигала при поднятом рычаге, и загоралась постоянно при срабатывании датчиков на тормозных колодках).

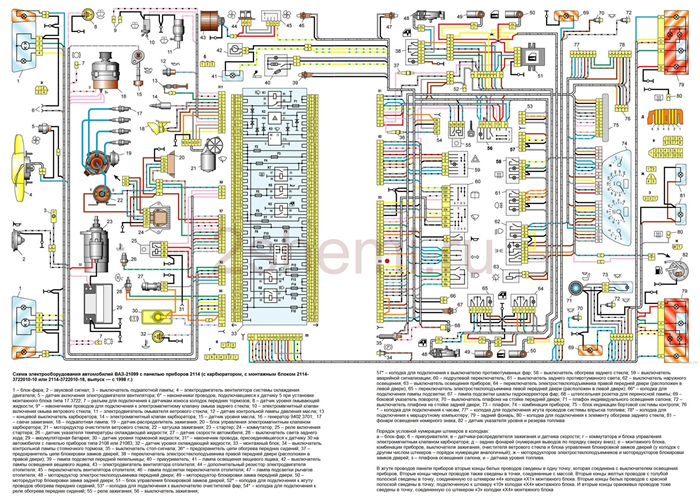

Схема ВАЗ-2109, 21099 «люкс»

Схема ВАЗ-21099 с европанелью

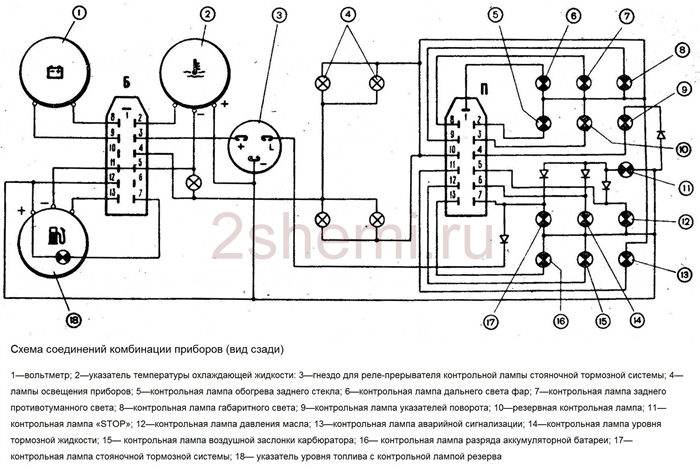

Схема комбинации приборов для низкой панели

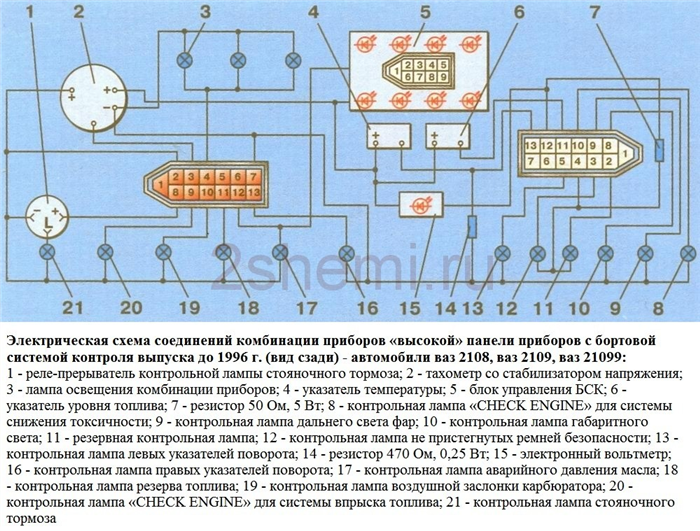

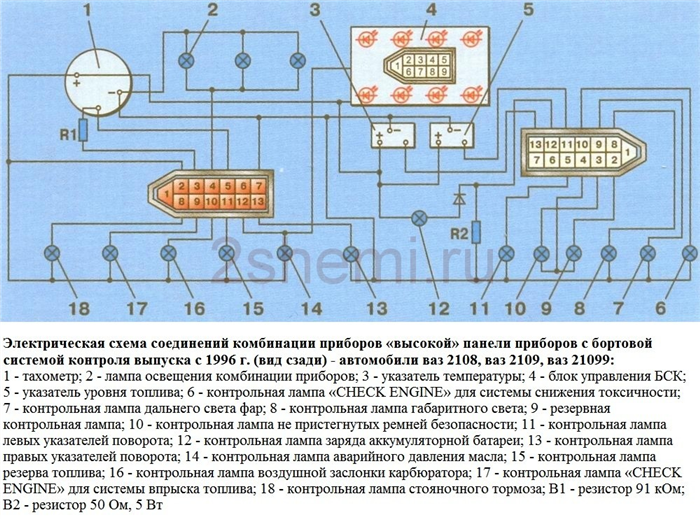

Схемы комбинаций приборов для высокой панели

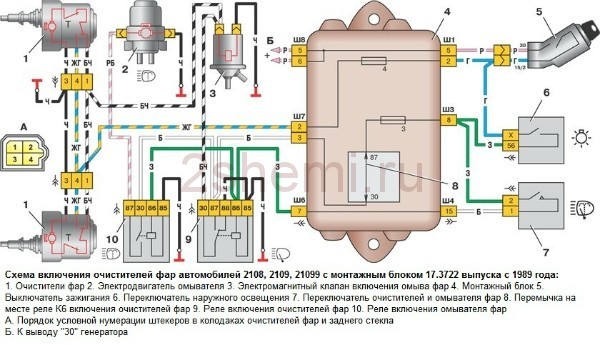

Схема подключения фароочистителей

Схема подключения фароочистителей на низкой и высокой панелях автомобилей выпуска после 1989 года

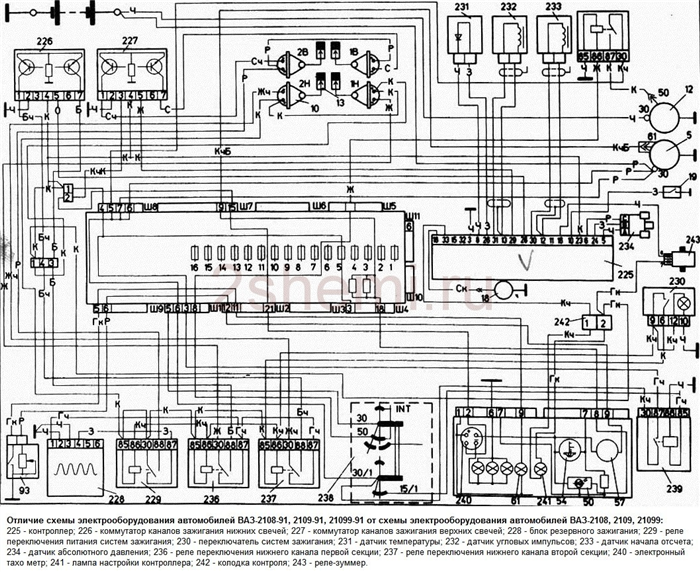

Электрооборудование с роторным двигателем

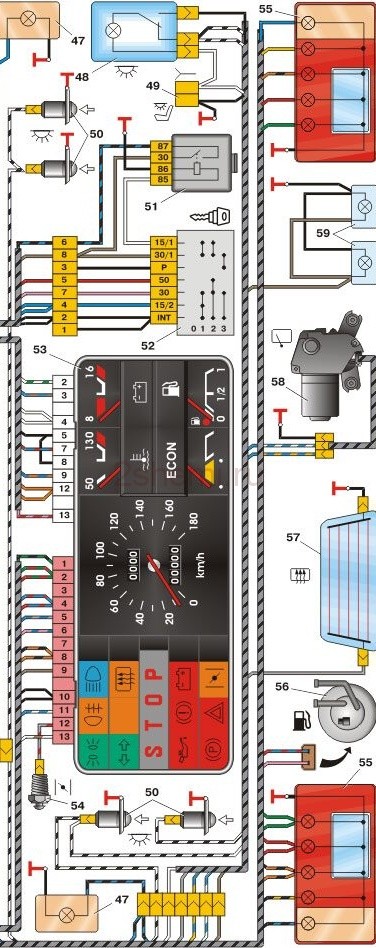

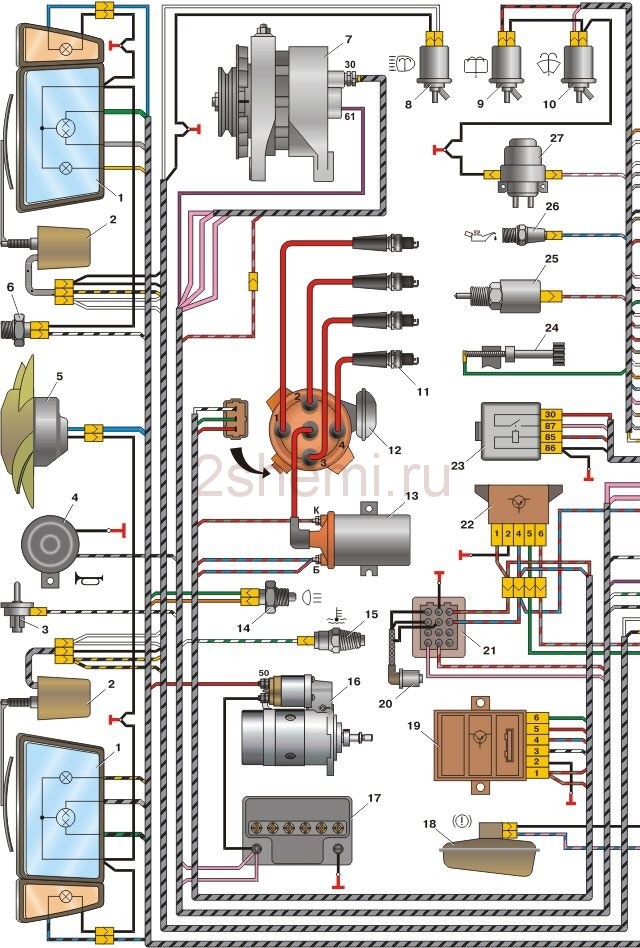

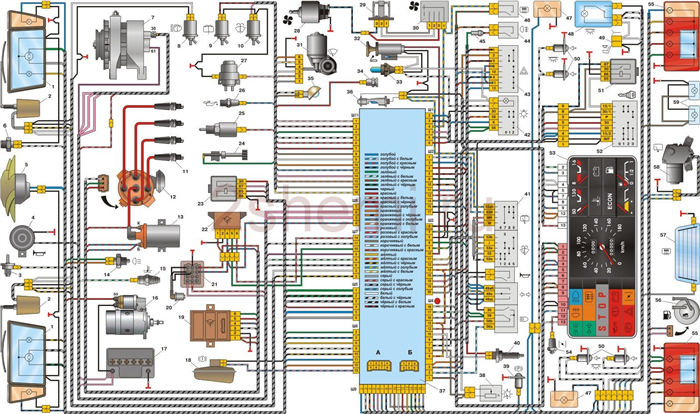

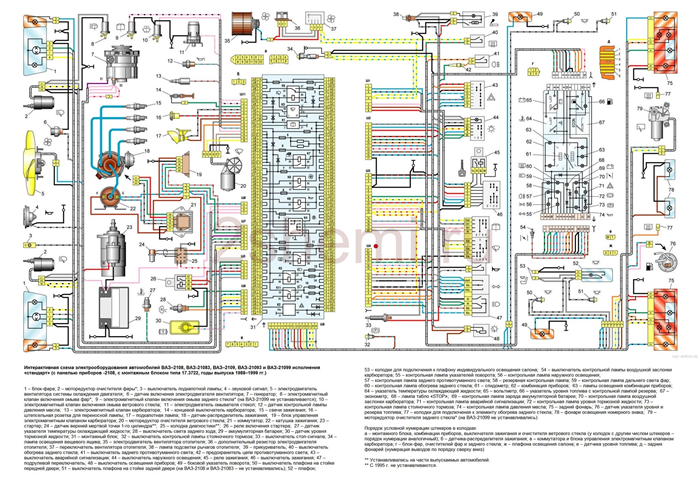

Схема проводки ВАЗ-2109 карбюратор

  1. Головная фара.
  2. Электродвигатель системы очистки стекол фар. Опциональная деталь, применялась в основном на экспортных машинах.
  3. Концевой переключатель для питания лампы освещения моторного отсека.
  4. Клаксон.
  5. Электрический двигатель привода вентилятора, установленного на радиаторе системы охлаждения.
  6. Температурный индикатор, подающий управляющий сигнал для электропривода крыльчатки вентилятора.
  7. Генератор переменного тока.
  8. Клапан подачи жидкости на стекла фар. Применяется совместно с п. 2.
  9. Клапан подачи жидкости на стекло пятой двери.
  10. Клапан подачи жидкости на переднее стекло.
  11. Свечи системы зажигания.
  12. Датчик Холла, служащий для распределения импульсов зажигания.
  13. Катушка.
  14. Концевой выключатель огней включенной передачи заднего хода.
  15. Измеритель температуры жидкости в системе охлаждения.
  16. Стартер.
  17. Аккумуляторная батарея.
  18. Датчик, замеряющий уровень жидкости в усилителе тормозов.
  19. Коммутатор, управляющий системой зажигания.
  20. Датчик определения положения верхней мертвой точки поршня первого цилиндра. Ставился на некоторые экспортные ВАЗ 2109 с системой диагностики. Встречается только на машинах до 1995 года.
  21. Диагностическая колодка. Опциональный элемент, устанавливается совместно с п. 20.
  22. Контроллер управления электромагнитным клапаном, установленным в карбюраторе.
  23. Блок контактов включения стартера.
  24. Концевой переключатель на карбюраторе.
  25. Клапан экономайзера.
  26. Датчик, сигнализирующий об аварийном снижении давления масла.
  27. Привод насоса омывателя.
  28. Двигатель крыльчатки вентилятора системы вентиляции и отопления.
  29. Сопротивление, обеспечивающее дополнительные скорости вращения вентилятора.
  30. Переключатель скоростей.
  31. Привод очистителя ветрового стекла.
  32. Прикуриватель.
  33. Система подсветки рычажков регулировки параметров работы отопителя.
  34. Розетка для дополнительного оборудования.
  35. Лампа вспомогательного освещения моторного отсека.
  36. Система подсветки перчаточного ящика на панели приборов.
  37. Монтажный блок реле и плавких вставок.
  38. Переключатель освещения панели приборов.
  39. Концевик лампы стояночного тормоза.
  40. Концевик ламп торможения.
  41. Блок рычагов подрулевого переключателя.
  42. Переключатель ламп наружного света.
  43. Переключатель аварийной сигнализации.
  44. Включение задней противотуманной фары.
  45. Биметаллический предохранитель противотуманной фары.
  46. Переключатель обогрева стекла на пятой двери.
  47. Повторители поворотов на передних крыльях.
  48. Центральный плафон салонной подсветки.
  49. Индивидуальный плафон подсветки.
  50. Переключатели работы подсветки на средних стойках.
  51. Коммутационный блок зажигания.
  52. Замок зажигания.
  53. Комбинация приборов «низкого» типа.
  54. Концевик «подсоса» на карбюраторе.
  55. Задние фонари.
  56. Измеритель уровня топлива в баке.
  57. Обогрев стекла.
  58. Привод заднего дворника.
  59. Два плафона подсветки номера.

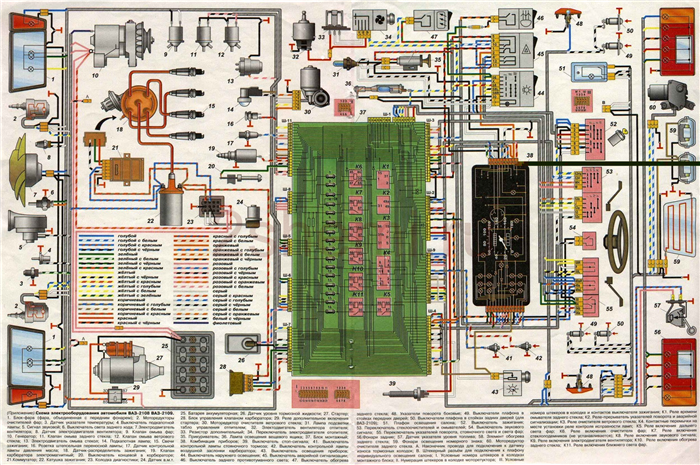

Электросхема ВАЗ-2109 карбюратор — полный вид:

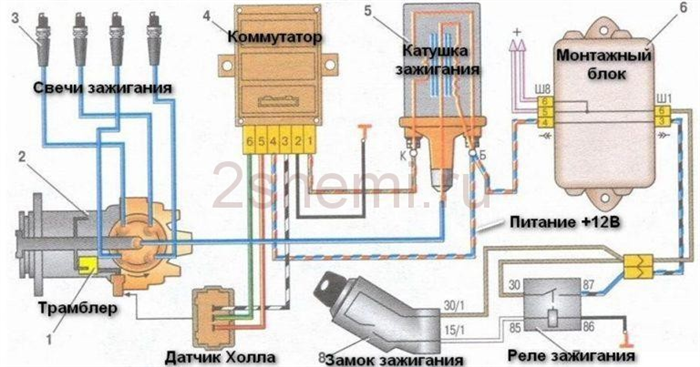

На всех карбюраторных «девятках» применяется одинаковая система бесконтактного зажигания, построенная на основе электронного коммутатора и датчика Холла.

Характерная для девятки поломка блока управления электроникой возникает из-за того, что корпус пропускает воду, пыль и влагу в виде конденсата. Завод предусмотрел крошечную канавку для стока воды из корпуса, но она постоянно забивается, корпус наполняется водой, и блок управления медленно выходит из строя.

Читать еще:  Птф тойота королла 150

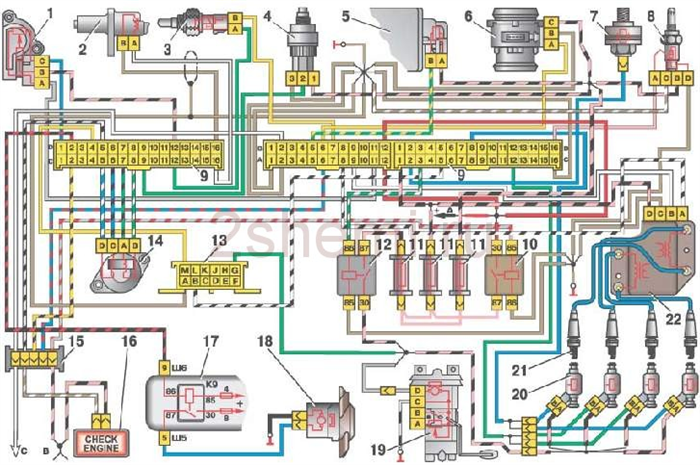

Схема оборудования ВАЗ-2109 инжектор

Электропроводка ВАЗ 2109 на инжектор имеет множество разъемов для подключения датчиков к ЭБУ.

  1. ДПДЗ (датчик положения дроссельной заслонки);
  2. ДПКВ (датчик положения коленчатого вала);
  3. ДТ (датчик температуры);
  4. ДСА (датчик скорости автомобиля);
  5. Клапан продувки адсорбера;
  6. ДМРВ (датчик массового расхода воздуха);
  7. ДД (датчик детонации) и другие.

Слабое место жгутов — силовая проводка на нижней полке радиатора, что постоянно подвергается воздействию высоких температур и в этом месте она никак не защищена от воды и грязи. Другая проблема — жгут под ковриком рядом с сиденьем водителя. Там постоянно накапливается влага, а чтобы ее удалить, нужно просушивать пол, неизбежно дергая этот жгут.

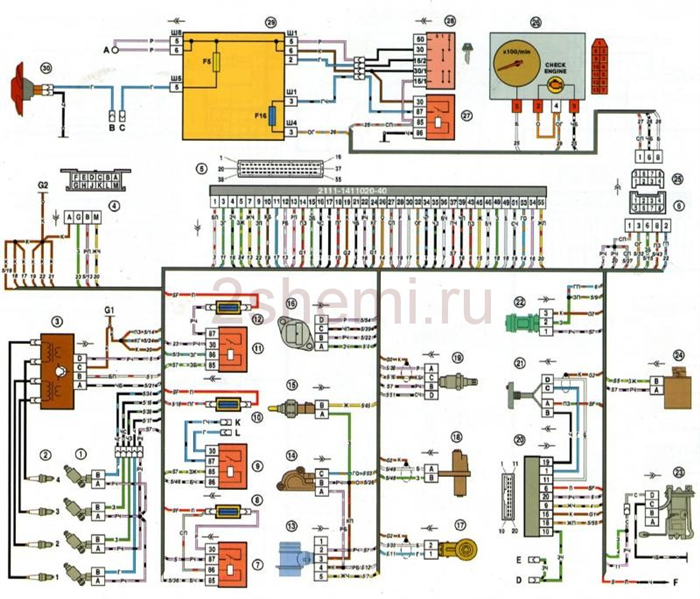

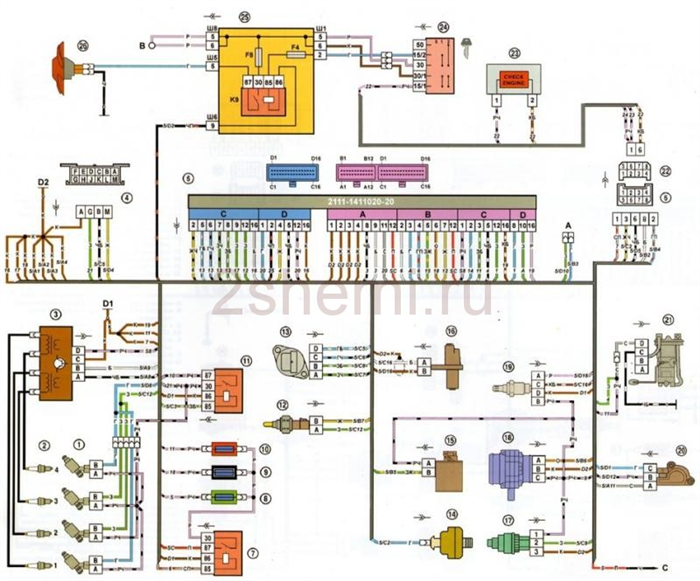

С середины 90-х годов на ВАЗ 2109 стали применяться двигатели с системой впрыска, что сильно изменило электрический план моторного отсека и панели приборов. Ниже представлена схема электрики машины 1999 года с ЭСУД типа GM ISFI-2S и Январь 4/4.1.

  • 1 — система форсунок;
  • 2 — свечи;
  • 3 — управляющий модуль зажигания;
  • 4 — диагностический разъем;
  • 5 — контроллер Дженерал Моторс или Январь;
  • 6 — разъем для подключения комбинации приборов;
  • 7 — главное реле системы;
  • 8 — предохранитель проводки питания контроллера и модуля системы зажигания;
  • 9 — защита цепей датчиков замера скорости и расходомера воздуха;
  • 10 — защита питания насоса подачи топлива;
  • 11 — контроллер бензонасоса;
  • 12 — измеритель температуры двигателя;
  • 13 — система холостого хода;
  • 14 — измеритель детонации;
  • 15 — система продувки емкости для улавливания паров топлива;
  • 16 — измеритель положения коленчатого вала;
  • 17 — измеритель скорости;
  • 18 — измеритель расхода воздуха;
  • 19 — лямбда-зонд;
  • 20 — измеритель угла положения дроссельной заслонки;
  • 21 — электрический насос топлива в комплекте с датчиком уровня топлива;
  • 22 — подключение системы зажигания;
  • 23 — контрольная лампа;
  • 24 — замок зажигания;
  • 25 — коммутационный блок;
  • 26 — вентилятор охлаждения радиатора.

Начиная с 2002 года все ВАЗ 2109 стали комплектоваться только моторами с системой впрыска. На схеме представлена разводка жгутов электрики ЭСУД Bosch MP7.0 (нормы Евро 2) на машине 2003 года с двигателем ВАЗ 2111.

  • 1 — четыре форсунки;
  • 2 — свечи 2109;
  • 3 — модуль распределения зажигания;
  • 4 — диагностический разъем, выведенный в салон автомобиля;
  • 5 — разъем контроллера Бош;
  • 6 — разъем комбинации ламп и приборов;
  • 7 — основной коммутационный прибор системы;
  • 8 — плавкая вставка основного прибора;
  • 9 — контроллер управления параметрами работы вентилятора на радиаторе охлаждения;
  • 10 — предохранитель контроллера вентилятора;
  • 11 — управляющее реле бензонасоса;
  • 12 — предохранитель электропроводки бензонасоса;
  • 13 — датчик замера расхода воздуха на впуске;
  • 14 — датчик угла открытия дросселя;
  • 15 — измеритель температуры двигателя;
  • 16 — регулятор параметров холостого хода;
  • 17 — датчик замера детонации в цилиндрах;
  • 18 — датчик положения коленчатого вала;
  • 19 — лямбда-зонд;
  • 20 — блок управления иммобилайзером;
  • 21 — индикатор состояния иммобилайзера;
  • 22 — датчик замера скорости;
  • 23 — электрический мотор привода бензонасоса, в одном модуле с ним находится прибор для замера остатка топлива в баке;
  • 24 — клапан продувки системы улавливания паров бензина;
  • 25 — разъем косы системы зажигания;
  • 26 — комбинация приборов с контрольной и предупредительной лампой Check Engine;
  • 27 — реле запуска системы зажигания;
  • 28 — замок;
  • 29 — монтажный и коммутационный блок;
  • 30 — вентилятор системы охлаждения.

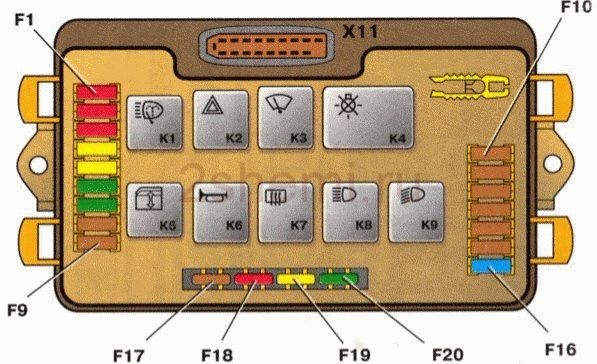

Схема блока реле и предохранителей 2109

Блоки предохранителей не зависят от используемой системы впрыска топлива — карбюратор или инжектор. БП будут отличаться только по году выпуска авто. То есть монтажные блоки у карбюратора и инжектора одинаковые. Блок предохранителей ВАЗ 2109-099 (карбюратор, инжектор) расположен под капотом, в отсеке перед ветровым стеклом с левой стороны.

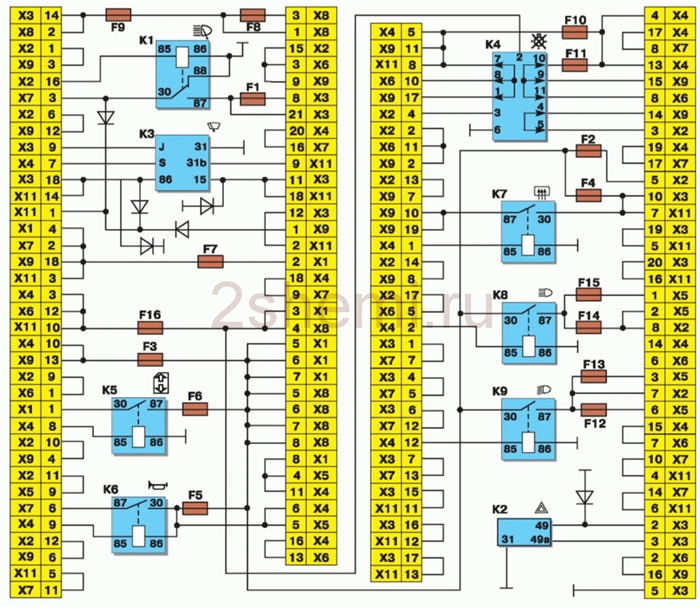

Блок предохранителей 2114-3722010-18

K1-реле включения очистителей фар; K2-реле-прерыватель указателей поворота и аварийной сигнализации; K3-реле стеклоочистителя ветрового окна; K4-реле контроля исправности ламп; K5-реле включения стеклоподъемников; K6 — реле включения звуковых сигналов; K7-реле включения электрообогрева заднего стекла; K8-реле включения дальнего света фар; K9-реле включения ближнего света фар; F1-F16 — плавкие предохранители.

Блок предохранителей 2114-3722010-60

K1 — Реле включения очистителей фар, K2 — Реле-прерыватель указателей поворота и аварийной сигнализации, K3 — Реле очистителя ветрового стекла, K4 — Реле контроля исправности ламп стоп-сигнала и габаритных огней, K5 — Реле включения стеклоподъёмников, K6 — Реле включения звукового сигнала, K7 — Реле включения обогрева заднего стекла, K8 — Реле включения дальнего света фар, K9 — Реле включения ближнего света фар, F1 — F16 — Плавкие предохранители, F1 — F20 — Запасные предохранители.

Внимание! Силовые клеммы на генераторе часто разбалтываются, нагреваются, искрят и плавят проводку. Уделите внимание этому моменту при самостоятельном поиске возможных неисправностей.

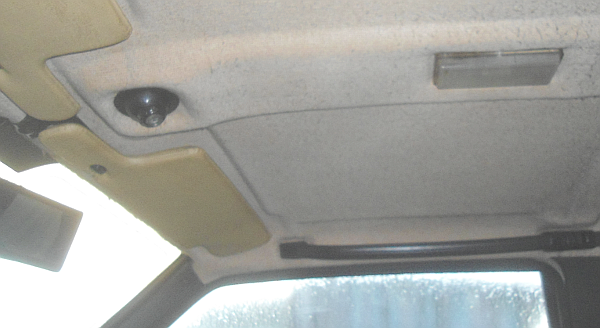

Схема подключения плафонов освещения салона автомобилей ВАЗ 2108, 2109, 21099

Освещение салона автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 представляет собой квадратный плафон с лампочкой центру потолка и на ряде комплектаций дополнительный круглый плафон индивидуальной подсветки.

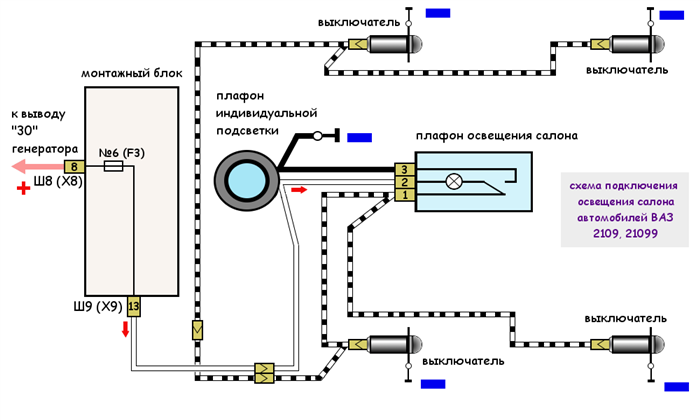

Схема подключения плафона освещения салона автомобилей ВАЗ 2108, 2109, 21099

Пояснения к схеме подключения плафона освещения салона ВАЗ 2108, 2109, 21099

— Плюс в электрическую цепь ламп плафонов освещения салона ВАЗ 2108, 2109, 21099 подается с вывода «30» генератора. Они запитаны постоянно вне зависимости от того включено зажигание или нет. Цепь защищена предохранителем №6(8А)- монтажный блок 17.3722 с пальчиковыми предохранителями или F3(10А)- монтажный блок 2114 с ножевыми предохранителями..

— «Масса» имеет два провода: один от выключателей плафона («концевиков»), другой от кузова автомобиля.

— «Концевики» (выключатели) установлены в стойки всех четырех дверей (двух на ВАЗ 2108). Они объединены одним проводом (черно-белый на схема). При закрытых дверях их контакты утоплены, электрическая цепь разомкнута. После открывания хотя бы одной двери цепь замыкается, «масса» подается на лампы плафонов.

— Можно принудительно включить свет в салоне при закрытых дверях, нажав на клавишу плафона. При этом «масса» на лампу будет подаваться не с «концевиков», а с кузова автомобиля.

Читать еще:  Чем чистить хромированные поверхности

Примечания и дополнения

— Лампа основного плафона освещения салона АС 12-5-1 (С5W), лампа плафона индивидуальной подсветки А 12-4-1 (T4W).

Еще схемы электрооборудования автомобилей ВАЗ 2108, 2109, 21099

Добавить комментарий Отменить ответ

Навигация по записям

Искать информацию

Наш канал TWOKARBURATORS в Яндекс Дзен — вопросы и ответы по самостоятельному ремонту автомобиля.
Читайте и подписывайтесь на новые статьи.

Пошаговый тюнинг салона ВАЗ 2109

Наверное, мало кого из владельцев ВАЗ-2109 устраивает салон его автомобиля. На фоне более современных одноклассников внутреннее убранство «девятки» выглядит устаревшим. Причем здесь нет разницы, высокая панель у вашего авто или низкая. Поэтому каждый владелец «девятки» хотя бы раз задумывался о том, как бы осовременить интерьер своей машины.

Ничего особо сложного в этом нет, и все вполне можно сделать своими руками. При наличии соответствующего желания, некоторой суммы денег и представления о конечном результате удастся добиться потрясающих результатов. По сути, здесь все зависит только лишь от вашей фантазии и, конечно же, от финансовых возможностей.

ВАЗ-2109 – делаем тюнинг салона своими руками

Для того чтобы улучшить интерьер «девятки», желательно изменить:

  • щиток приборов;
  • торпеду;
  • обшивку потолка;
  • дверные карты.

Это самые главные моменты. Кроме того, нередко автовладельцы меняют также и передние сиденья на более удобные или просто надевают на них красивые чехлы. Конечно, для того чтобы «девятка» выглядела изнутри, как современные автомобили, придется потрудиться. Но конечный результат затраченных усилий – это радующее глаз внутреннее убранство. Согласитесь, ради этого стоит потратить и время, и деньги.

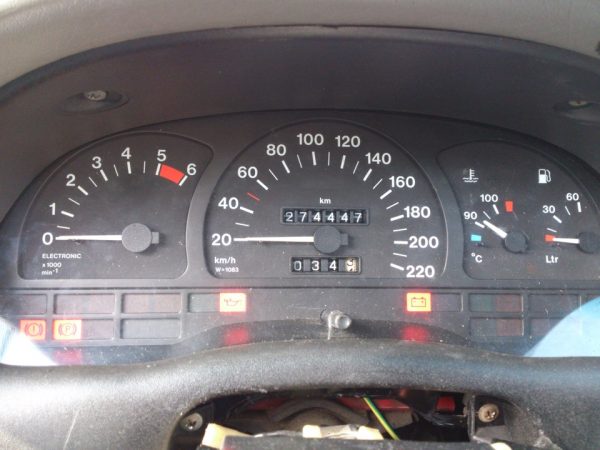

Итак, первое что рекомендуется заменить – это щиток приборов. Здесь есть 2 варианта. Первый – это установка подходящего по размеру щитка от другого, более современного автомобиля. Их можно найти на вторичном рынке, причем за вполне приемлемую сумму. Второй вариант – более трудоемкий, но вместе с тем менее затратный. Речь идет об установке новых шкал приборов и диодной подсветке. В итоге получится современный и радующий глаз щиток с приятной подсветкой.

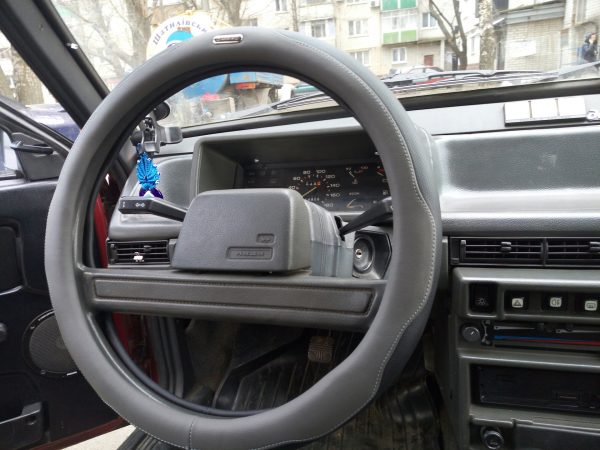

Кстати, одновременно с этим также рекомендуется заменить руль на другой, с более толстым сечением. Впрочем, элементарная накладка, да еще и под цвет салона – также очень хороший вариант. При этом от «спортивного» варианта с маленьким диаметром лучше отказаться. Да, он смотрится очень красиво. Однако не стоит забывать, что в «девятке» отсутствует усилитель руля, поэтому для маневрирования на месте или при парковке придется прикладывать больше усилий.Осовременить интерьер можно установкой двухдиновой магнитолы – особенно эффектно она будет смотреться в темное время суток.

Нередко владельцы ВАЗ-2109 меняют всю торпеду. Стоковая достаточно практичная, но внешний вид ее оставляет желать лучшего. Конечно, закругленная, с плавными формами торпеда очень хорошо освежит интерьер. Однако в большинстве случаев вы сильно потеряете в практичности. Дело в том, что если не будет соответствующей выемки, то на торпеду уже нереально положить, например, мобильный телефон. Соответственно, придется выбирать между красотой и практичностью. Торпеду можно и не менять и ограничиться только лишь специальной накладкой. Она также поможет сделать интерьер вашего авто более современным.

Очень хорошо меняют внутреннее убранство авто новые дверные карты и потолок. Здесь многое зависит от первоначальной задумки. Не стоит превращать салон в нечто аляповатое. Лучше всего здесь подойдет однотонный вариант или же сочетание двух цветов. Естественно, все это должно гармонировать с сиденьями. Если говорить в целом, то цветовая гамма зависит от вкусовых предпочтений владельца. Здесь можно дать лишь один совет. Нужно помнить, что светлые тона выглядят очень красиво, однако они не слишком практичные. От такого варианта следует отказаться, например, если автомобиль используется в такси. Часто садящиеся и выходящие пассажиры очень быстро испортят привлекательный вид дверных карт. В таком случае рекомендуется выбрать более темные тона. В частности, неплохо смотрится сочетание черного с красным. Если вы планируете ставить подиумы под дверные динамики, лучше выбрать слегка выступающий вариант. В такой ситуации они будут смотреться весьма гармонично. В данном случае излишество вредит, поскольку слишком выступающий подиум смотрится не очень красиво.

Еще одним нужным дополнением будет «вежливая» подсветка салона. Понятно, что эффект от нее будет зависеть в темное время суток. Нелишним дополнением станет и подлокотник. Во-первых, при правильной подборке цветовой гаммы он органично впишется в интерьер. Во-вторых, подлокотник несколько повышает комфорт, особенно в дальних путешествиях. Ну и не забудьте о мелочовке. Если вы решили оформить салон своей «девятки» в спортивном стиле, то очень хорошим дополнением в таком случае станут специальные накладки на педали и рычаг КПП. В настоящее время их выбор достаточно широкий, поэтому проблем здесь быть не должно. Каждый может подобрать что-то по своему вкусу и кошельку.

Тюнинг салона ВАЗ 2109 своими руками — как прокачать свою «девятку»

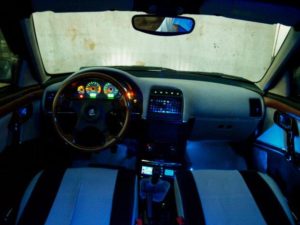

Штатный салон ВАЗ 2109 довольно скучен и малопривлекателен. Однако прибегая к тюнингу можно не только преобразить его, но и повысить уровень комфорта, выполнив шумоизоляцию, перетяжку, а также применив современные элементы освещения. При желании каждый может модернизировать интерьер по своему вкусу, воплощая практически любые идеи.

Тюнинг салона ВАЗ 2109

ВАЗовская «девятка», несмотря на свой преклонный возраст, пользуется популярностью и по сей день. Есть немало автовладельцев, которые негативно отзываются об этом автомобиле, но есть и те, которым модель приходится по нраву. В особенности автомобиль популярен среди молодёжи и начинающих автомобилистов. Доступная стоимость позволяет не только приобрести этот автомобиль, но и проводить различные доработки. Тюнинг может касаться как внешности, так и салона ВАЗ 2109. На доработках интерьера стоит остановиться более детально, ведь именно в салоне владелец и пассажиры проводят бо́льшую часть времени.

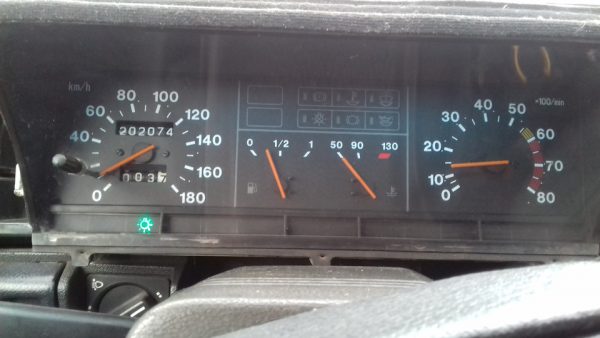

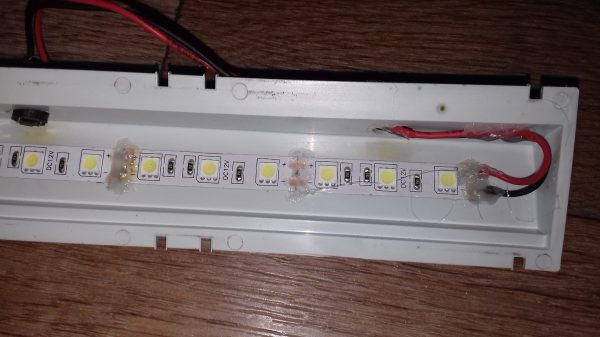

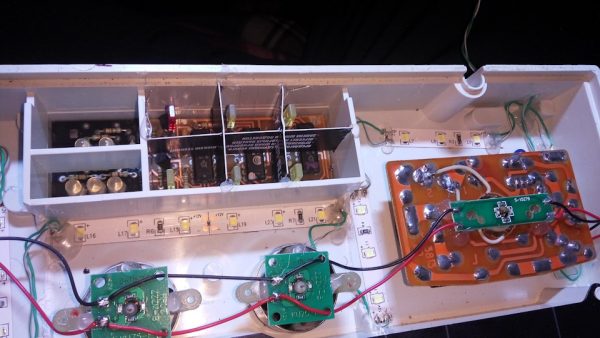

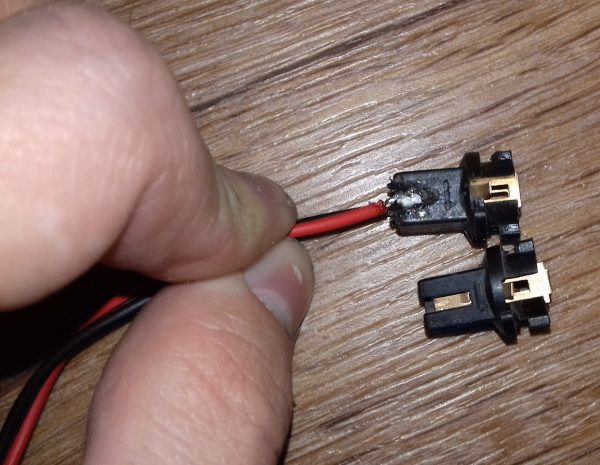

Улучшение подсветки приборного щитка

Штатная подсветка щитка приборов ВАЗовской «девятки» устраивает далеко не каждого, поскольку жёлтое свечение не только тусклое, но и не придаёт приборке никакой выразительности. Чтобы исправить ситуацию, приходится прибегать к замене штатных осветительных элементов на современные светодиодные. Для модернизации комбинации приборов нужно подготовить:

  • диодную ленту желаемого цвета свечения;
  • паяльник;
  • провода;
  • цоколь под лампочку;
  • пистолет с горячим клеем.

Непосредственно доработка состоит из следующих шагов:

  1. Демонтируют щиток из торпеды.
  2. Отсоединяют цоколи с лампочками и снимают плату, после чего удаляют стекло с козырьком. Для этого нажимают на соответствующие защёлки.

Свободные отверстия под цоколь нужно заклеить, чтобы исключить попадание пыли.

Видео: установка светодиодной ленты в щиток приборов ВАЗ 2109

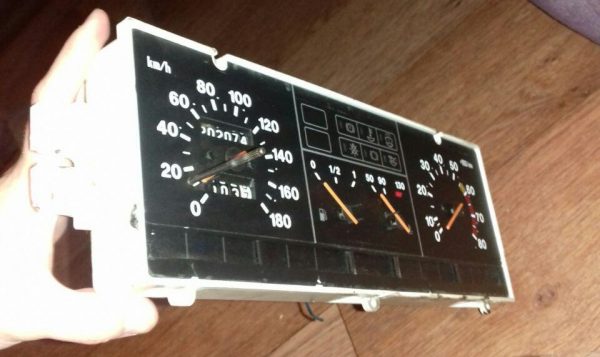

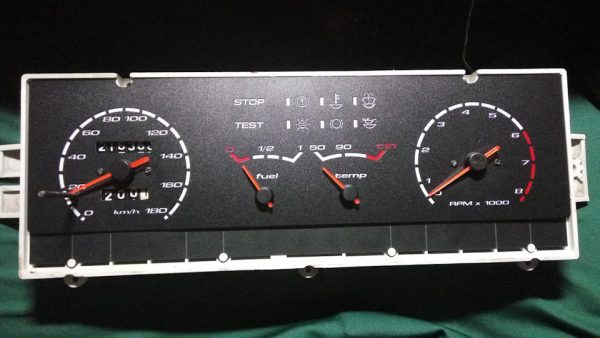

Доработка шкал комбинации приборов

Помимо освещения в щитке приборов можно заменить шкалы, которые сделают приборку более современной и читаемой. Для тюнинга этого узла сегодня предлагается широкий выбор накладок, в которых предусмотрены все установочные отверстия. После приобретения накладок можно приступать к модернизации:

  1. Снимают щиток, а затем и само стекло.

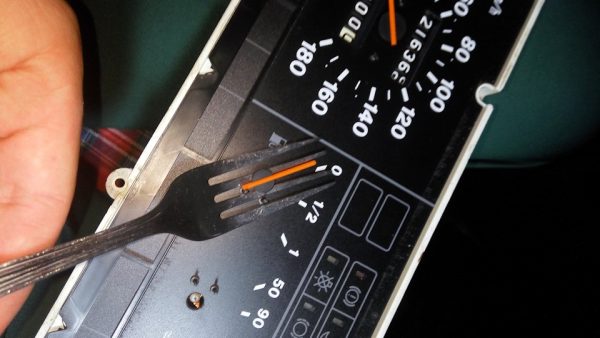

  2. Аккуратно демонтируют стрелки приборов.

Если новая шкала рассчитана на просвет, то на каждый прибор можно установить по светодиодному элементу, что значительно преобразит щиток.

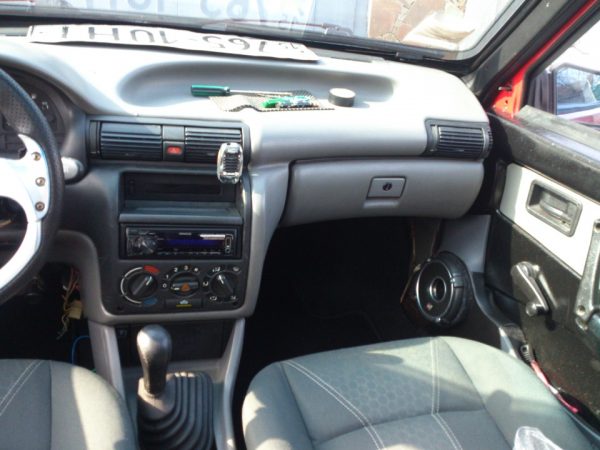

Модернизация приборной панели

Часто тюнинг салона затрагивает торпеду, поскольку штатное изделие имеет не очень привлекательный вид. Для отделки панели в основном используют кожу. Качественно выполнить работу своими руками довольно сложно. Поэтому лучше доверить перетяжку профессионалам. Суть модернизации сводится к следующим действиям:

  1. Панель дорабатывают, если это требуется, например, под установку каких-либо кнопок или дополнительных приборов.
  2. По каркасу делают выкройки, после чего сшивают элементы.

Иногда владельцы «девяток» внедряют панели от других авто, например, от BMW E30 или Opel Astra.

Процедура эта не из лёгких, поскольку подобрать по размерам, а после подогнать торпеду по месту, непросто. К тому же придётся полностью переделывать крепление. При внедрении иной панели замене подлежит также щиток приборов.

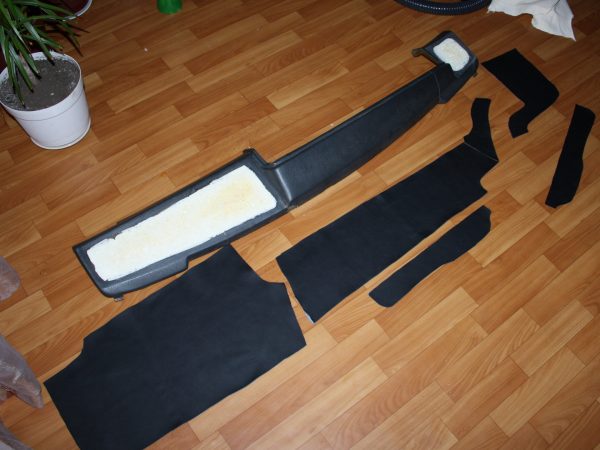

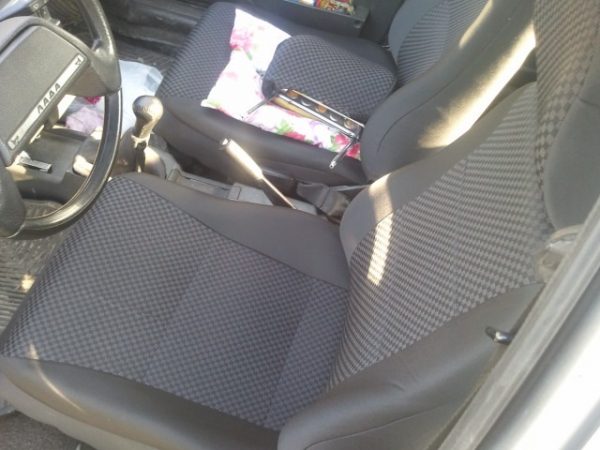

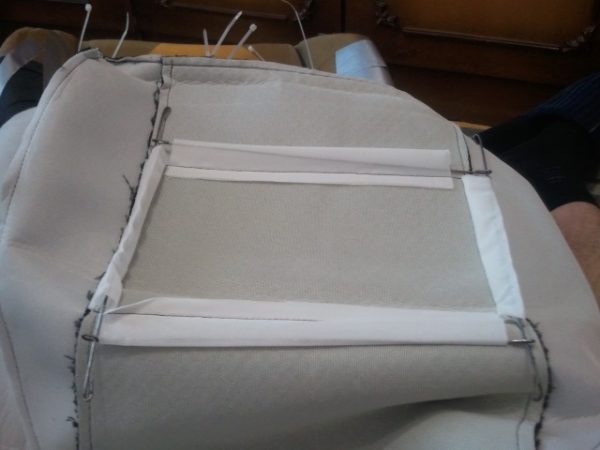

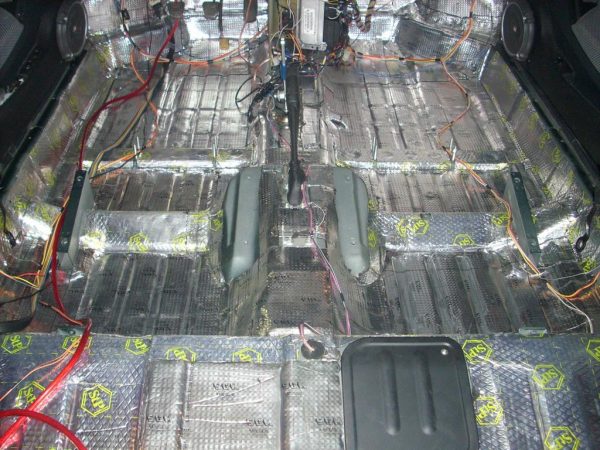

Перетяжка салона

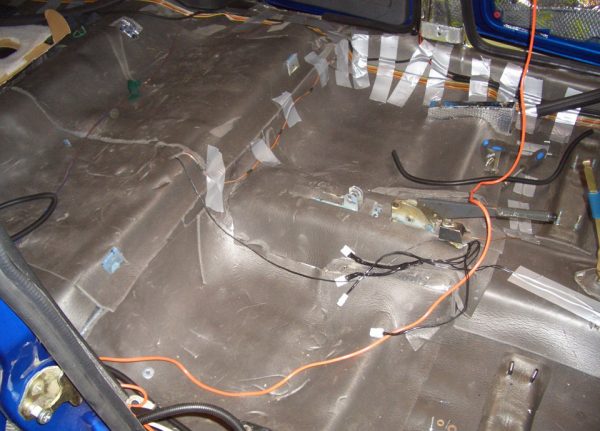

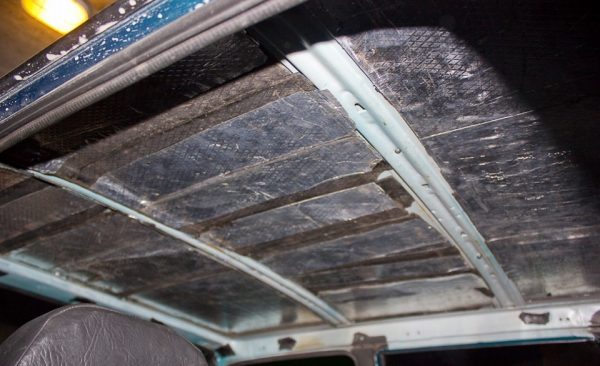

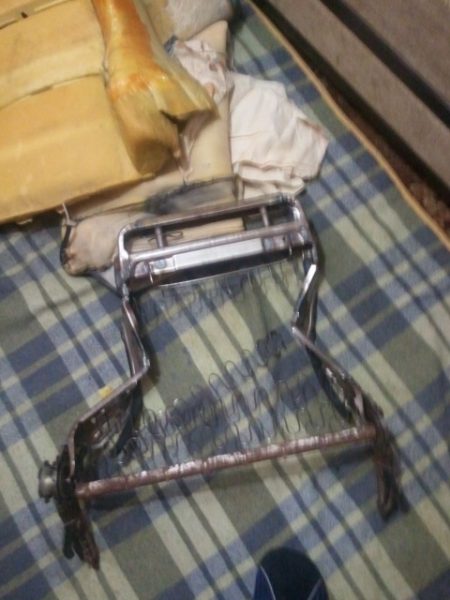

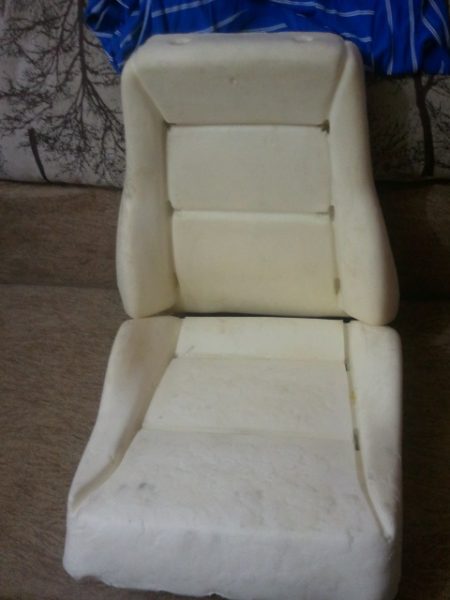

Тюнинг салона не обходится без перетяжки элементов интерьера. Заводской пластик и ткань в отделке не вызывают никаких эмоций, смотрятся серо и обыденно. Те автовладельцы, которые хотят внести некую изюминку, улучшить внутреннее убранство, прибегают к замене штатных и применению современных отделочных материалов. Среди наиболее популярных можно выделить:

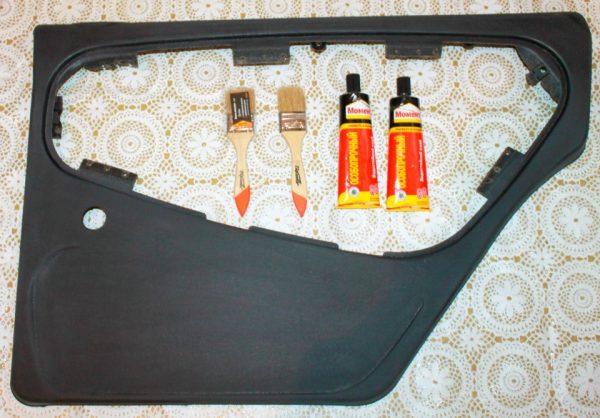

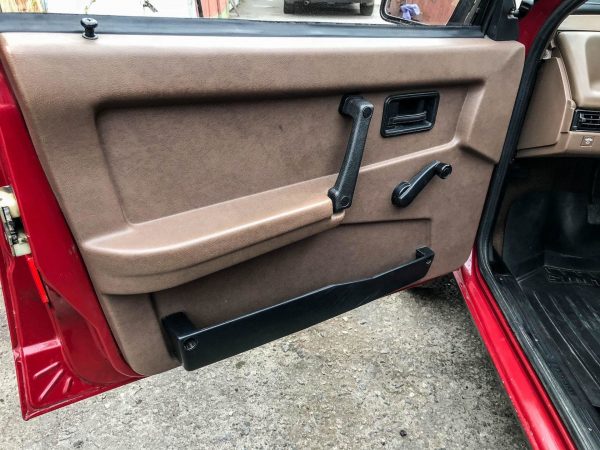

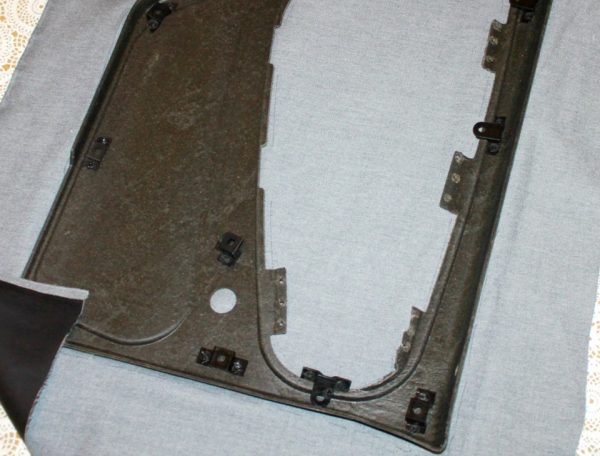

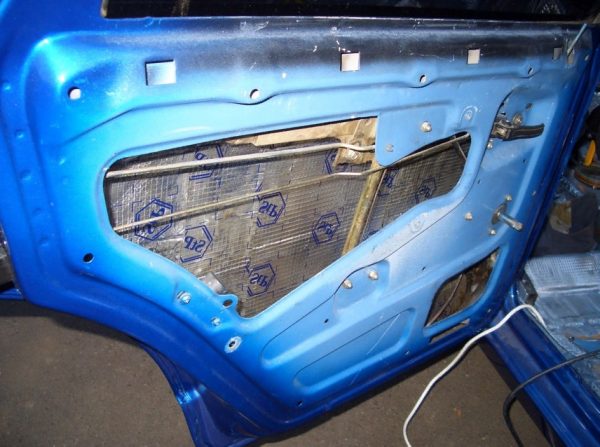

Дверные панели

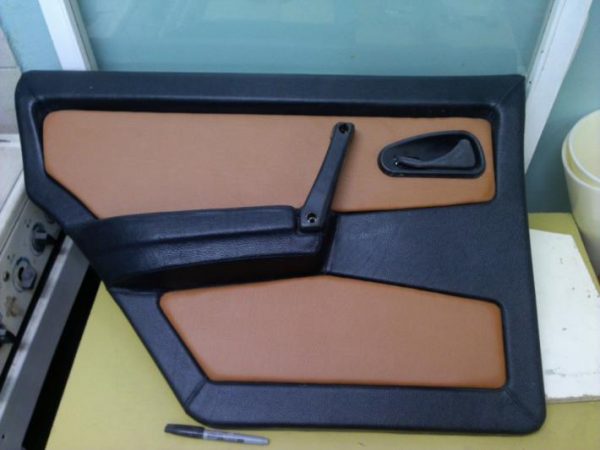

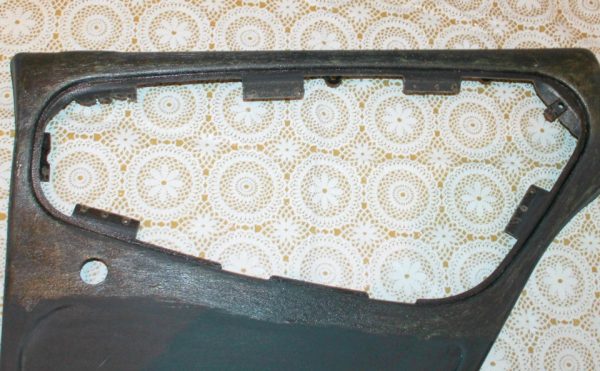

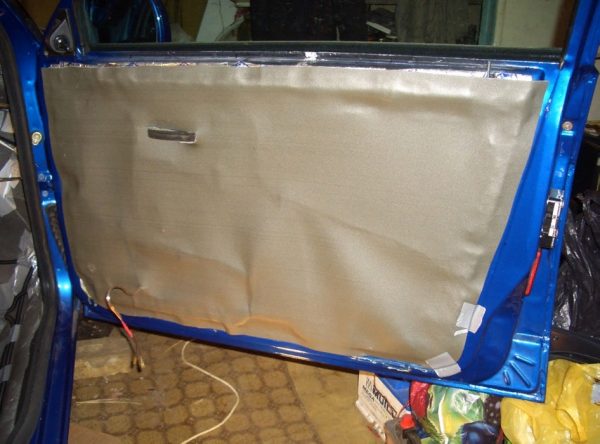

Один из элементов, который никак нельзя оставить без внимания — карты дверей. Обычно панели «девятки» отделаны тканью либо полностью выполнены из пластика.

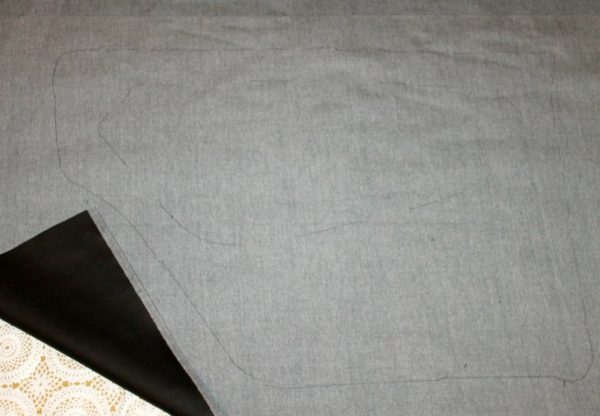

Для усовершенствования элементов необходимо подобрать желаемый отделочный материал и подготовить инструменты:

После подготовительных мероприятий выполняют следующие шаги:

    Панель снимают с дверей и удаляют тканевую вставку.

Шумоизоляция

Повышение уровня комфорта, так или иначе, связано с уменьшением уровня вибраций и шумов, которые поступают в салон снаружи от колёс, двигателя, ветра и т. п. Для проведения качественной вибро- и шумоизоляции обработке подвергают весь кузов изнутри, т. е. крышу, двери, пол, багажник, моторный щит. Сегодня выбор материалов для рассматриваемых целей довольно широк, но из всего разнообразия можно выделить следующие наименования:

Из инструментов понадобится следующий перечень:

Для начала работ необходимо полностью разобрать салон автомобиля, т. е. снять сиденья, переднюю панель и все отделочные материалы. Старая шумоизоляция удаляется, кузов в местах коррозии зачищается и грунтуется.

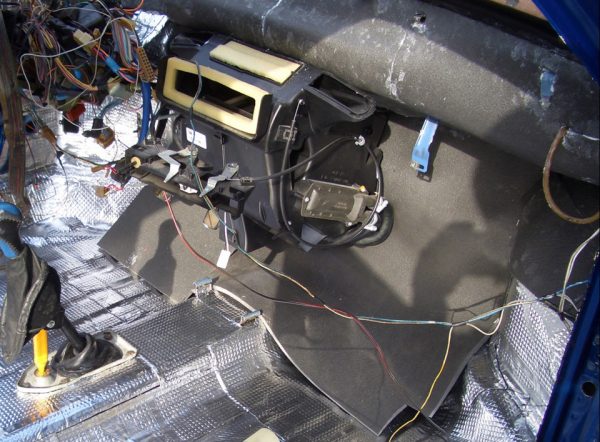

Моторная перегородка

Шумоизоляцию рекомендуется начинать именно с моторного щита:

  1. Поверхность обезжиривают ветошью, смоченной в растворителе.
  2. Укладывают слой Вибропласта. Материал лучше всего наносить в два слоя, прогревая его феном для лучшей укладки.

Пол и арки

В продолжение вибро- и шумоизоляции обрабатывают днище салона:

    Наносят слой виброизоляционного материала на дно и два слоя на арки. В местах с неровной поверхностью необходимо применять шпатель.

Видео: обесшумка салона «девятки»

Крыша

При обработке крыши Вибропласт наносят между поперечинами, для чего материал разрезают на куски нужного размера. Поверх виброизоляции наносят Сплен, фиксируя его двухсторонним скотчем.

Двери

Шумоизоляция дверей ВАЗ 2109 с завода хоть и присутствует, но в минимальном количестве и особого толку от неё нет. Обработку дверей проводят следующим образом:

    Наружную часть двери оклеивают Визоматом.

Пластиковые элементы

Элементы салона, выполненные из пластика, также следует обработать шумоизоляцией:

  1. Демонтируют все детали и накладки.
  2. Часть торпеды, которая касается кузова, обрабатывают пенкой толщиной 4 мм.
  3. Нижнюю часть торпеды, а также полку вещевого отсека, места под динамики и боковины панели оклеивают Визоматом и Битопластом.
  4. Козырёк щитка приборов обрабатывают Визоматом.
  5. Чтобы исключить металлический дребезг защёлок, их покрывают герметиком.
  6. Центральную панель обрабатывают теми же материалами, что и торпеду.
  7. Крышку вещевого ящика изнутри оклеивают Визоматом, а снизу на двухсторонний скотч фиксируют ковролин.
  8. После всех процедур салон собирают в обратном порядке.

Видео: шумоизоляция торпеды на примере ВАЗ 21099

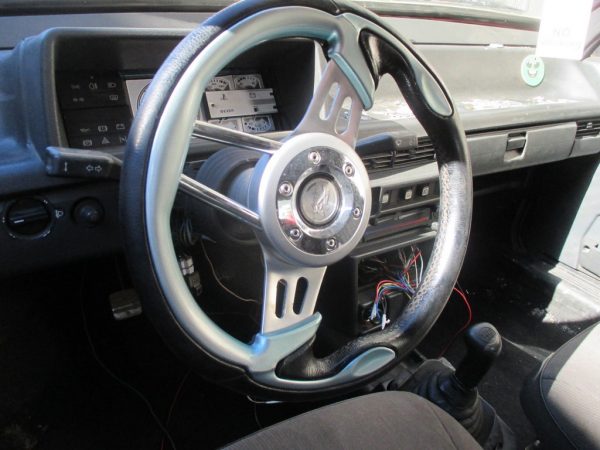

Модернизация руля

Рулевое колесо — один из первых элементов, на который обращают внимание при посадке в автомобиль. Тюнинг руля подразумевает применение оплётки из современных материалов либо полностью замену детали на спортивный вариант. При выборе отделки на «девяточную» баранку следует ориентироваться на размер 37–38 см. Среди наиболее популярных материалов является кожа, экокожа. Самый простой вариант оплётки имеет вид чехла. Для его установки достаточно натянуть изделие на руль. Есть варианты, когда оплётку требуется сшивать нитью или шнуром. В этом случае каждый автовладелец решаем сам, что ему по душе.

Если же рассмотреть спортивный вариант рулевого колеса, то следует учитывать некоторые моменты:

  • для его установки понадобится специальный переходник;
  • тюнингованный руль, как правило, имеет меньший диаметр по сравнению со стандартом, и управлять им далеко не всегда удобно.

Перетяжка и замена сидений

Заводские сиденья ВАЗовской «девятки» можно улучшить двумя способами:

  • перетяжкой;
  • заменой на новые кресла.

Обновить сиденья можно обычной перетяжкой либо полной переделкой каркаса с монтажом боковой поддержки. Для этого придётся полностью разобрать изделие. Проведение подобных работ требует определённых навыков, поскольку неправильные действия могут привести к неудобной посадке и в целом к непредсказуемым последствиям в экстренных ситуациях.

Для перетяжки сидений чаще всего выбирают:

После выбора материала работу проводят в следующей последовательности:

    Демонтируют сиденья из салона и разбирают их, снимая старый материал.

Если же преследуется цель полностью заменить сиденья ВАЗ 2109 на более комфортабельные, то подбор следует проводить таким образом, чтобы доработки были минимальными. С небольшими переделками на рассматриваемое авто подходят кресла от Opel Vectra.

Фотогалерея: тюнинг салона «девятки»

Тюнинг салона ВАЗовской «девятки» является увлекательным процессом. В зависимости от пожеланий и финансовых возможностей владельца, интерьер можно изменить до неузнаваемости. Заменив отделочные материалы салона на современные, в машине будет приятно находиться как водителю, так и пассажирам. К тому же модернизацию можно выполнить своими руками без применения специальных инструментов.

Ссылка на основную публикацию
Статьи c упоминанием слов:

Adblock
detector
