Система электрического пуска двигателя стартер

Cистема запуска двигателя. Стартер

Система запуска двигателя предназначена для создания первичного крутящего момента коленвала двигателя с оборотами, необходимыми для образования нужной степени сжатия, для воспламенения горючей смеси. Управление системой запуска может быть ручным, автоматическим и дистанционным.

Система пуска двигателя состоит из основных функциональных устройств:

  1. Аккумуляторная батарея
  2. Стартер
  3. Механизмы управления запуска (замок зажигания, блок управления автоматическим пуском, система дистанционного управления)
  4. Соединительные провода большого сечения (многопроволочные медные).

Предъявляемые требования к системе запуска:

  • надежность работы стартера (отсутствие поломок в 45-50 тыс. км. пробега)
  • возможность уверенного запуска в условиях пониженных температур
  • способность системы к многоразовым пускам в течение короткого времени.

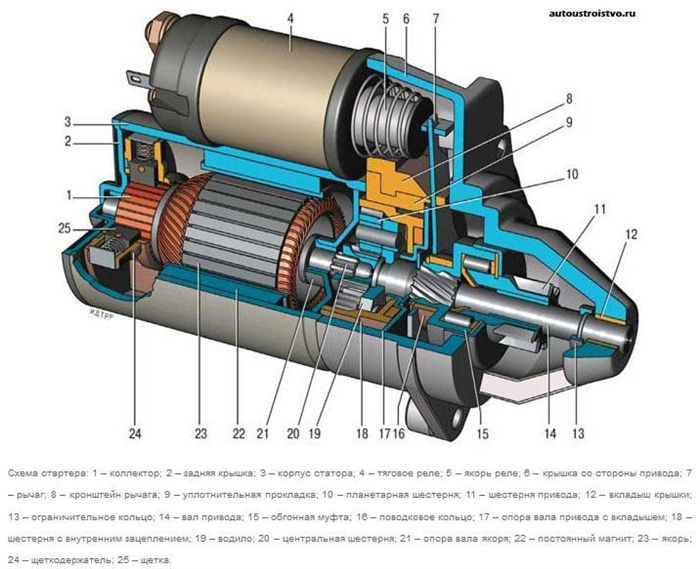

Устройство стартера автомобиля

Основным узлом системы запуска двигателя является стартер. Представляет собой электродвигатель постоянного тока напряжением 12 вольт и, развивающий на холостом ходу примерно 5000 обмин.

Стартер состоит из пяти основных элементов:

  1. Корпус стартера выполнен из стали, имеет форму цилиндра. На внутреннюю стенку корпуса крепятся обмотки возбуждения (обычно четыре) совместно с сердечниками (полюсами). Крепеж происходит винтовым соединением. Винт закручивается в сердечник, который прижимает обмотку к стенке. Корпус имеет резьбовые технологические отверстия для крепления передней части, в которой происходит движение обгонной муфты.
  2. Якорь стартера представляет собой ось из легированной стали, на которую запрессован сердечник якоря и коллекторные пластины. Сердечник имеет пазы для укладки обмоток якоря. Концы обмоток надежно крепятся к коллекторным пластинам. Коллекторные пластины расположены по кругу и жестко установлены на диэлектрической основе. Диаметр сердечника напрямую связан с внутренним диаметром корпуса (совместно с обмотками). Якорь крепится в передней крышке стартера и в задней крышке при помощи втулок, изготовленных из латуни, реже из меди. Втулки одновременно являются и подшипниками.
  3. Втягивающее реле или тяговое реле устанавливается на корпус стартера. В корпусе тягового реле, в задней части находятся силовые контакты – «пятаки», и подвижный контакт-перемычка, выполненные из мягких металлов. «Пятаки» представляют собой обыкновенные болты, запрессованные в эбонитовую крышку тягового реле. При помощи гаек к ним крепятся силовые провода от аккумулятора и от плюсовых щеток стартера. Сердечник тягового реле соединяется, через подвижное «коромысло» с обгонной муфтой, в простонародье именуемой бендиксом.
  4. Обгонная муфта (бендикс) крепится подвижно на вал якоря и представляет собой роликовый механизм, который связан с шестерней зацепления с венцом маховика. Конструкция собрана так, что при подаче крутящего момента на бендикс в одну сторону, ролики, находящиеся в сепараторе выходят из пазов сепаратора и жестко фиксируют шестерню к наружной обойме. При вращении в противоположную сторону ролики западают в сепаратор, и шестерня вращается независимо от наружной обоймы.
  5. Щеткодержатель элемент стартера, через который подается рабочее напряжение на медно-графитные щетки, а затем передается на коллекторные пластины якоря. Выполнен щеткодержатель в виде диэлектрической обоймы с металлическими вставками, внутри которых находятся щетки. Контакты щеток (мягкий многожильный провод) при помощи точечной сварки привариваются к полюсным пластинам. Полюсными пластинами обычно являются «хвосты» обмоток возбуждения.

Принцип работы пусковой системы и стартера

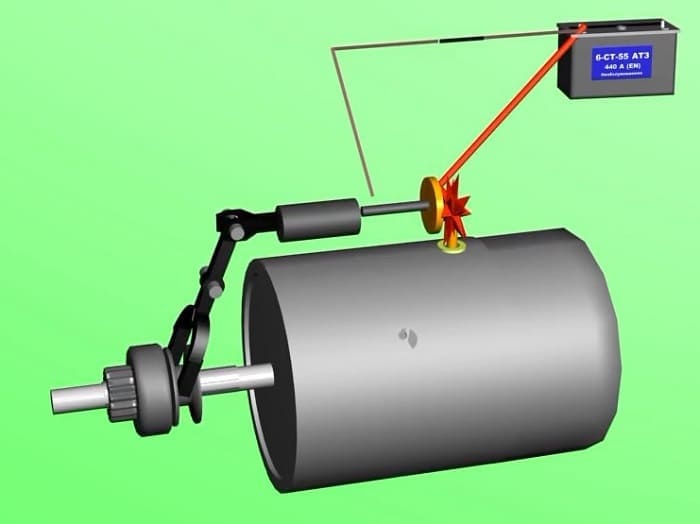

Этапы работы стартера следующие: стыковка с зубчатым венцом маховика, пуск стартера, расстыковка стартера.

На деле это выглядит следующим образом: при включении замка зажигания и повороте ключа в положение «запуск», по цепи «+» АКБ – замок зажигания – обмотка тягового реле – «+» выхода стартера – плюсовая щетка – обмотка якоря – минусовая щетка, срабатывает тяговое реле . Под действием сердечника реле подвижный контакт замыкает силовые пятаки , через которые подается ток от АКБ на плюсовой провод стартера. Плюс стартера соединен с плюсовой полюсной пластиной и плюсовыми щётками. Минус по умолчанию подключен постоянно.

После подачи тока вокруг обмоток якоря и обмоток возбуждения возникают магнитные потоки, которые направлены в одну сторону а, как известно, одинаковые полюса магнита отталкиваются друг от друга, так возникает круговое движение якоря .

В момент срабатывания втягивающего реле, «коромысло» приходит в движение вместе сердечником реле и выталкивает бендикс на шлицах якоря, в сторону венца маховика. Якорь в этот момент начинает вращаться и приводит в действие маховик. Если двигатель автомобиля завелся, а ключ зажигания еще не отпущен, наступает момент, когда обороты двигателя превышают обороты стартера, в этом случае срабатывает обгонный механизм бендикса .

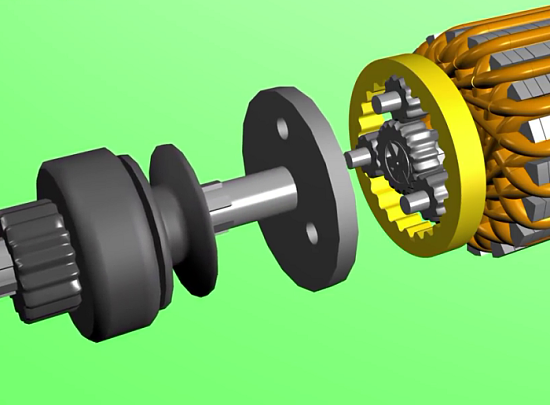

Для дизельных двигателей или двигателей большой мощности, применяется другой механизм подачи вращения на бендикс. Применяется редуктор, встроенный в корпус стартера. Редуктор представляет собой механизм привода трансмиссии, т.е. по внутренней зубчатой обойме вращаются три сателлита, которые и приводят в действие вал, на котором подвижно находится бендикс. Достоинство таких стартеров в малых габаритах и большой мощности.

РЕКОМЕНДУЕМ ТАКЖЕ ПРОЧИТАТЬ:

Система электрического пуска двигателя

В систему электрического пуска двигателя входят механические и электрические узлы, которые обеспечивают проворачивание двигателя при его пуске. В начале прошлого века двигатель проворачивали вручную, с помощью заводной рукоятки. В состав современных схем электрического пуска двигателя входят следующие компоненты:

Стартер

Стартер — это, обычно, электродвигатель мощностью от 0,5 до 2,6 л.с. (от 0,4 кВт до 2,0 кВт).

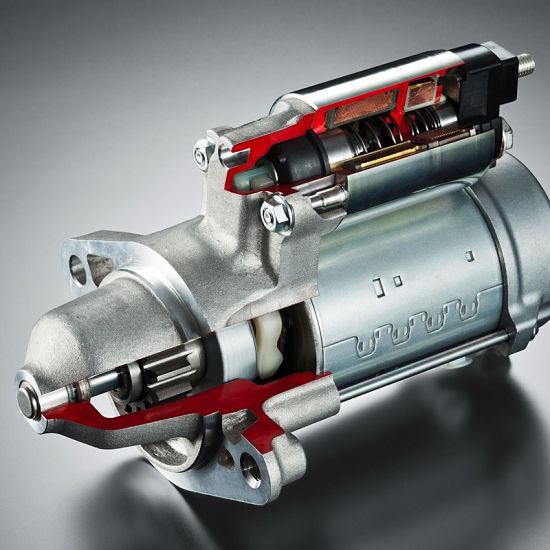

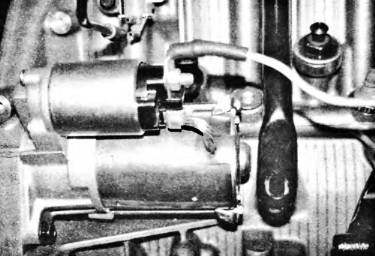

Рис. Пример типичного стартера с тяговым реле

Аккумуляторная батарея

Аккумуляторная батарея должна иметь необходимую емкость и быть заряженной, по крайней мере, на 75%, чтобы обеспечить ток и напряжение, необходимые для нормальной работы стартера.

Читать еще:  Как проверить работоспособность стартера ваз 2110

Тяговое реле

Стартер потребляет большой пусковой ток, и в системе должны быть предусмотрены средства включения и выключения стартера. Для непосредственного включения и выключения стартера потребовался бы очень мощный выключатель. Вместо этого используется слаботочный переключатель (замок/выключатель зажигания), который управляет специальным реле, коммутирующим большой пусковой ток.

Механизм привода двигателя

Механический привод двигателя от стартера осуществляется с помощью небольшой шестерни, установленной на валу стартера, которая вводится в зацепление с зубчатым венцом, стоящим на маховике двигателя, и обеспечивает передачу крутящего момента со стартера на коленчатый вал двигателя, заставляя его вращаться.

Замок/выключатель зажигания

Замок/выключатель зажигания и блокировочные выключатели управляют работой стартера.

Блокировочный выключатель стартера (ПРИ ВКЛЮЧЕННОМ СЦЕПЛЕНИИ)

Этот выключатель блокирует включение стартера в случае, если переключатель скоростей не находится в положении парковки или на нейтрали, или педаль сцепления — отпущена.

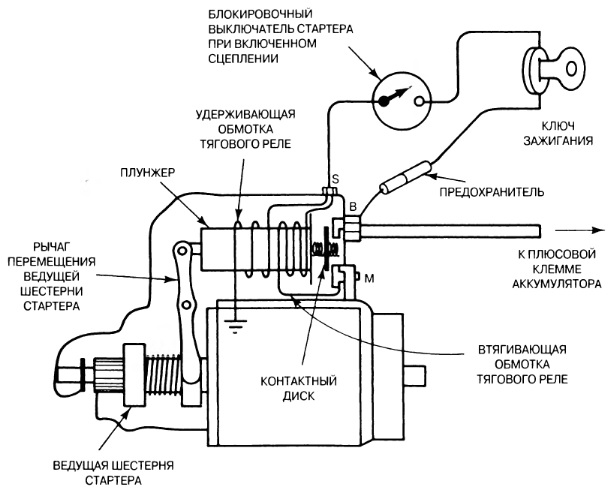

Рис. Типичная схема электрического пуска двигателя. Обратите внимание на то, что в первый момент при повороте ключа зажигания в положение «пуск» напряжение подается одновременно и на втягивающую обмотку и на удерживающую обмотку тягового реле. Как только контактный диск электромагнита замыкает клеммы В и М, через обмотку стартера начинает течь ток от аккумуляторной батареи

Проследите, как ведет себя при пуске двигателя освещение салона

При диагностике причины нарушения нормального пуска двигателя откройте дверь автомобиля и проследите за тем, как изменяется яркость лампочек освещения салона.

Яркость свечения лампы освещения зависит от напряжения ее питания.

При нормальной работе стартера яркость освещение салона слегка уменьшается.

Если яркость освещения не изменяется, то причиной нарушения, обычно, является обрыв в цепи управления системой пуска.

Если освещение почти или полностью гаснет, то причиной нарушения, скорее всего, является короткое замыкание или пробой на массу обмоток возбуждения стартера или неисправность аккумуляторной батареи.

Не стучите по стартеру!

В прошлом нередко можно было наблюдать, как техник стучал по стартеру, пытаясь выяснить, почему он не работает. Часто под действием ударной нагрузки происходило выравнивание или смещение токосъемных щеток, ротора и вкладышей подшипников. Во многих случаях после удара по стартеру его работоспособность — пусть даже и ненадолго — восстанавливалась.

Но в конструкции большинства современных стартеров используются постоянные магниты, которые отличаются хрупкостью и при ударе по стартеру могут расколоться. Разбитый магнит распадается на несколько слабых магнитов. В ряде первых конструкций стартеров с постоянными магнитами, магниты приклеивались к корпусу статора. При сильном ударе по стартеру эти магниты разлетались на куски, которые, попав на ротор или в гнезда подшипников, приводили стартер в полную негодность.

Устройство и принцип работы системы запуска двигателя

Система запуска двигателя обеспечивает первоначальное проворачивание коленчатого вала ДВС, благодаря чему в цилиндрах происходит воспламенение топливовоздушной смеси и мотор начинает работать самостоятельно. В эту систему входят несколько ключевых элементов и узлов, работу которых мы рассмотрим далее в статье.

Что представляет собой

В современных автомобилях реализована электрическая система пуска двигателя. Также ее часто называют стартерной системой пуска. Одновременно с вращением коленвала в работу включается система ГРМ, зажигания и топливоподачи. Происходит сгорание топливовоздушной смеси в камерах сгорания и поршни проворачивают коленвал. После достижения определенных оборотов коленчатого вала двигатель начинает работать самостоятельно, по инерции.

Запуск двигателя

Чтобы запустить двигатель, нужно достичь определенной частоты вращения коленчатого вала. Для разных типов двигателей это значение отличается. Для бензинового мотора минимально необходимо 40-70 об/мин, для дизельного – 100-200 об/мин.

На начальном этапе автомобилестроения активно использовалась механическая система пуска с помощью заводной рукоятки. Это было ненадежно и неудобно. Сейчас от таких решений отказались в пользу электрической системы запуска.

Устройство системы запуска двигателя

В систему пуска двигателя входят следующие ключевые элементы:

  • механизмы управления (замок зажигания, дистанционный запуск, система Старт-Стоп);
  • аккумуляторная батарея;
  • стартер;
  • провода определенного сечения.

Схема запуска двигателя

Ключевым элементом системы является стартер, который, в свою очередь, питается от аккумуляторной батареи. Это электродвигатель постоянного тока. Он создает крутящий момент, который передается маховику и коленчатому валу.

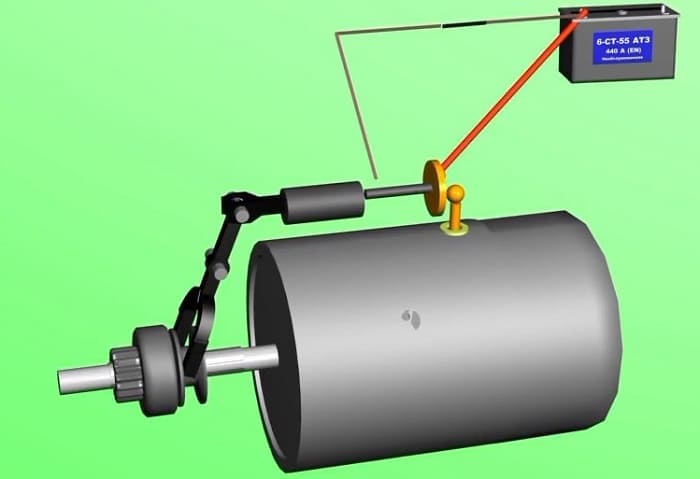

Как работает запуск двигателя

После поворота ключа в замке зажигания в положение «запуск» замыкается электрическая цепь. Ток по плюсовой цепи от аккумулятора поступает на обмотку тягового реле стартера. Затем по обмотке возбуждения ток проходит к плюсовой щетке, затем по обмотке якоря на минусовую щетку. Так срабатывает тяговое реле. Подвижный сердечник втягивается и замыкает силовые пятаки. При движении сердечника выдвигается вилка, которая толкает приводной механизм (бендикс).

После замыкания силовых пятаков от аккумулятора подается пусковой ток по плюсовому проводу на статор, щетки и ротор (якорь) стартера. Вокруг обмоток возникает магнитное поле, которое приводит в движение якорь. Таким образом электрическая энергия от аккумулятора преобразуется в механическую энергию.

Работа выключенного и включенного стартера

Как уже было сказано, вилка, во время движения втягивающего реле, выталкивает бендикс к венцу маховика. Так происходит зацепление. Якорь вращается и приводит в движение маховик, который передает это движение коленчатому валу. После запуска двигателя маховик раскручивается до больших оборотов. Чтобы не повредить стартер, срабатывает обгонная муфта бендикса. При определенной частоте бендикс вращается независимо от якоря.

Читать еще:  Сколько щеток в стартере

После запуска двигателя и отключения зажигания от положения «запуск» бендикс принимает исходное положение, а двигатель работает самостоятельно.

Особенности работы аккумуляторной батареи

От состояния и мощности аккумулятора будет зависеть успешный запуск двигателя. Многие знают, что для АКБ важны такие показатели, как емкость и ток холодной прокрутки. Эти параметры указываются на маркировке, например, 60/450А. Емкость измеряется в Ампер-часах. Аккумулятор имеет малое внутренне сопротивление, поэтому он может кратковременно отдавать большие токи, в несколько раз превышающие его емкость. Указанный ток холодной прокрутки 450А, но при соблюдении определенных условий: +18С° в течение не более 10 секунд.

Однако, подаваемый ток на стартер все равно будет меньше указанных значений, так как не учитывается сопротивление самого стартера и силовых проводов. Этот ток и называется пусковым током.

Справка. Внутреннее сопротивление аккумулятора в среднем составляет 2-9 мОм. Сопротивление стартера бензинового мотора в среднем 20-30 мОм. Как видно, для правильной работы необходимо, чтобы сопротивление стартера и проводов в несколько раз превышало сопротивление аккумулятора, иначе внутреннее напряжение аккумулятора при пуске будет проседать ниже 7-9 вольт, а этого допускать нельзя. В момент подачи тока напряжение исправного АКБ проседает в среднем до 10,8В в течение нескольких секунд, а затем вновь восстанавливается до 12В или чуть выше.

Аккумулятор отдает пусковой ток на стартер в течение 5-10 секунд. Затем нужно сделать паузу 5-10 секунд, чтобы аккумулятор «набрался сил».

Если после попытки запуска напряжение в бортовой сети резко падает или стартер прокручивается наполовину, то это свидетельствует о глубоком разряде АКБ. Если стартер выдает характерные щелчки, то аккумулятор окончательно сел. Среди других причин может быть поломка стартера.

Сила тока при старте

Стартеры для бензинового и дизельного мотора будут отличаться по мощности. Для бензиновых ДВС используются стартеры мощностью 0,8-1,4 кВт, для дизельных – 2 кВт и выше. Что это значит? Это значит, что стартеру с дизельным мотором нужно больше мощности, чтобы прокрутить коленвал на сжатие. Стартер мощностью 1 кВт потребляет 80А, 2 кВт потребляет 160А. Больше всего энергии уходит на начальную прокрутку коленчатого вала.

Среднее значение пускового тока для бензинового двигателя – 255А для успешной прокрутки коленвала, но это с учетом плюсовой температуры 18С° или выше. При минусовой температуре стартеру нужно крутить коленвал в загустевшем масле, что повышает сопротивление.

Особенности запуска двигателя в зимних условиях

В зимнее время бывает трудно запустить двигатель. Масло густеет, а значит провернуть его труднее. Также часто подводит аккумулятор.

При минусовой температуре внутреннее сопротивление аккумулятора повышается, батарея садится быстрее, также неохотно отдает нужный пусковой ток. Для успешного пуска двигателя зимой АКБ должна быть полностью заряжена и не должна быть замерзшей. Дополнительно нужно следить за контактами на клеммах.

Вот несколько советов, которые помогут запустить двигатель зимой:

  1. Перед включением стартера на холодную включите дальний свет на несколько секунд. Это запустит химические процессы в батарее, так сказать, «разбудит» аккумулятор.
  2. Не крутите стартер больше 10 секунд. Так батарея быстро садится, особенно на морозе.
  3. Выжмите полностью педаль сцепления, чтобы стартеру не нужно было крутить дополнительные шестерни в вязком трансмиссионном масле.
  4. Иногда могут помочь специальные аэрозоли или «стартерные жидкости», которые впрыскивают в воздухозаборник. При исправном состоянии мотор заведется.

Тысячи водителей ежедневно заводят свои моторы и едут по делам. Начало движения возможно благодаря слаженной работе системы запуска двигателя. Зная ее устройство, можно не только запускать двигатель в самых разных условиях, но и подобрать нужные компоненты в соответствии с требованиями именно к вашему автомобилю.

Как устроен стартер автомобиля, его назначение и принцип действия

Для запуска двигателя внутреннего сгорания необходимо, чтобы в нем воспламенилась воздушно топливная смесь. Чтобы сделать это, требуется раскрутить коленвал до минимальных необходимых для нормальной работы оборотов, от чего в цилиндрах начинаются рабочие процессы, в соответствии с тактами работы ДВС. Провернуть коленчатый вал при запуске двигателя поможет электромеханическое устройство, которое и называется стартер.

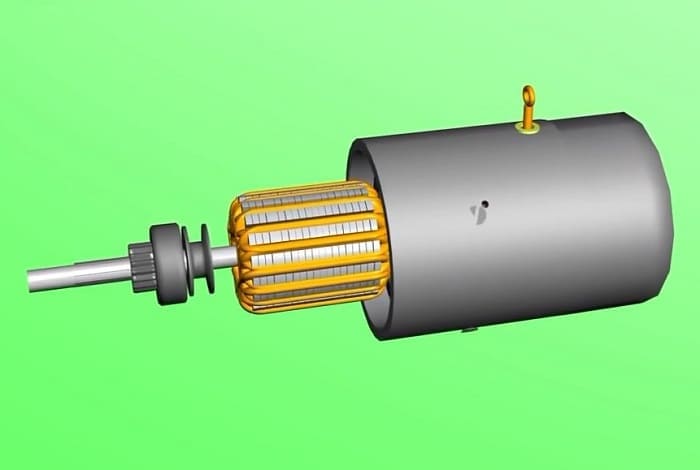

Устройство стартера

Конструктивно стартер представляет собой электродвигатель и предназначен для преобразования электрической в механическую энергию. Принцип его работы состоит в том, что по закону Ампера рамка с током, находящаяся в постоянном магнитном поле, начинает вращаться. Рассмотрим основные узлы стартера.

  1. Корпус со стальным сердечником (башмаком), с проводящей обмоткой. В корпус устанавливается и укрепляется болтами четыре сердечника. Получается обмотка статора, которую еще называют обмоткой возбуждения. Вход на обмотку подается со стороны корпуса, а выход на две щетки медно-графитового типа. В результате получается стандартный электромагнит. Конструкция стартера в современных автомобилях проще – здесь сердечники заменяются постоянными магнитами, что позволяет делать устройства компактнее.
  2. Якорь – стальной вал, на который набирается сердечник. Он делается из тонких листов специальной электротехнической стали, чтобы исключить влияние вихревых токов. В пазах сердечника размещаются проводящие рамки, выводящиеся на коллектор из меди. На него выходят щетки обмотки статора с положительным зарядом и отрицательные щетки, выведенные на массу устройства.
  3. Задняя крышка имеет специальные щеткодержатели, которые удерживают щетки на месте и подпружинивают их для улучшения качества контакта с коллектором. В центре установлена опорная втулка для упора якоря.
Читать еще:  Шкода рапид реле стартера


Работа электродвигателя стартера

Принцип работы стартера практически не отличается от электродвигателя. От плюсовой клеммы аккумулятора ток подается на входной контакт, переходя на обмотку стартера или возбуждения и на положительные медно-графитовые щетки, контактирующие с коллектором. Оттуда он переходит в проводящие рамки якоря, отрицательные щетки массы и отрицательную клемму аккумулятора.

При взаимодействии магнитных полей статора и якоря последний начинает вращаться, превращая электрическую энергию в механическую. Это требуется, чтобы заставить вращаться коленчатый вал двигателя внутреннего сгорания. На современных устройствах ток не нужно подавать на обмотку возбуждения, поскольку она заменена постоянными магнитами. От аккумулятора он направляется непосредственно на положительные щетки, от которых, через коллектор ток перетекает на обмотку якоря. Нужно учитывать, что по плюсовому проводу проходит ток до 400 А, поэтому его материал и сечение должны соответствовать этому параметру.

Как стартер запускает двигатель

Единственное назначение стартера – запуск двигателя автомобиля, поэтому в нем есть специальные соединительные устройства, которые передают ему выработанную механическую энергию.

Для этого на якоре делаются шлицы, на которые устанавливается направляющая и бендикс. Он представляет собой специальную конструкцию, которая должна вращаться с определенной скоростью, передавая вращение вала якоря на шестерню. При этом бендикс поступательно перемещается по валу якоря, при этом вращаясь вместе с ним.

Для перемещения бендикса служит вилка, вставленная в пазы направляющей. Она может перемещаться относительно оси крепления, подавая бендикс вперед или назад, в зависимости от того, работает стартер или нет. Вилка приводится в движение сердечником, соединенным с реле или электромагнитом.

Принцип работы реле стартера прост: его контакты выводятся на замок зажигания и аккумулятор, при включении зажигания, ток приходит на катушку реле, она примагничивает сердечник, который выдвигает вилку вперед. Одновременно намагниченное реле замыкает силовой провод аккумулятора и стартера при помощи медного пятака. При размыкании цепи зажигания, катушка перестает притягивать сердечник, который под воздействием пружинок возвращается на исходную позицию. Якорь начинает вращаться в тот момент, когда бендикс подается вперед, при размыкании контакта – стартер перестает вращаться, а бендикс подается назад. Вся эта конструкция закрывается корпусом и называется втягивающее реле стартера.

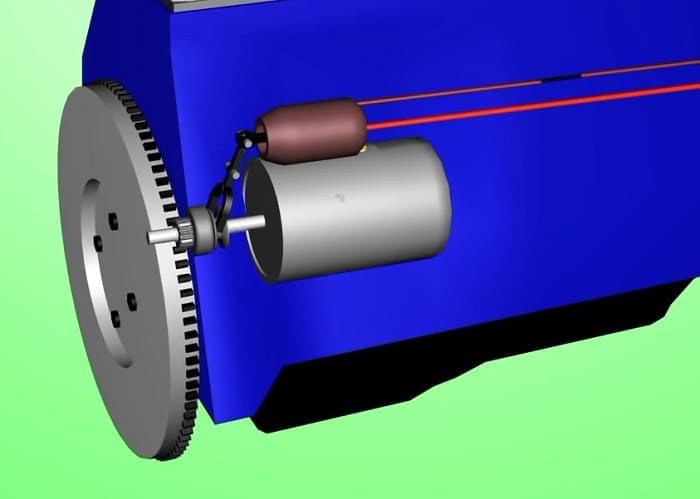

Стартер устанавливают непосредственно возле маховика двигателя, который жестко крепится на коленчатый вал. На боковой части диска маховика установлен зубчатый венец, который подходит шестерне стартера. При повороте ключа зажигания в положение запуска двигателя втягивающее реле вставляет шестерню бендикса в зубчатый венец маховика, после чего замыкается контакт на электродвигатель. Вал якоря начинает вращаться, усилие передается на маховик и коленчатый вал, в результате чего заводится двигатель. После запуска двигателя контакт ключа зажигания размыкается, все детали возвращаются в первоначальное положение. Стартер при этом останавливается, а двигатель продолжает работать.

Особенности конструкции

Устройство и работа стартера на постоянных магнитах отличается более сложной системой передачи усилия на вал, который приводит в движение бендикс. Для этого используется планетарная передача, которая крепится на более короткую часть вала, жестко связанную с якорем. Вал бендикса вращается при этом на водиле, связанном с планетарными шестернями или сателлитами главной шестерни вала якоря. Так работают так называемые редукторные стартеры.

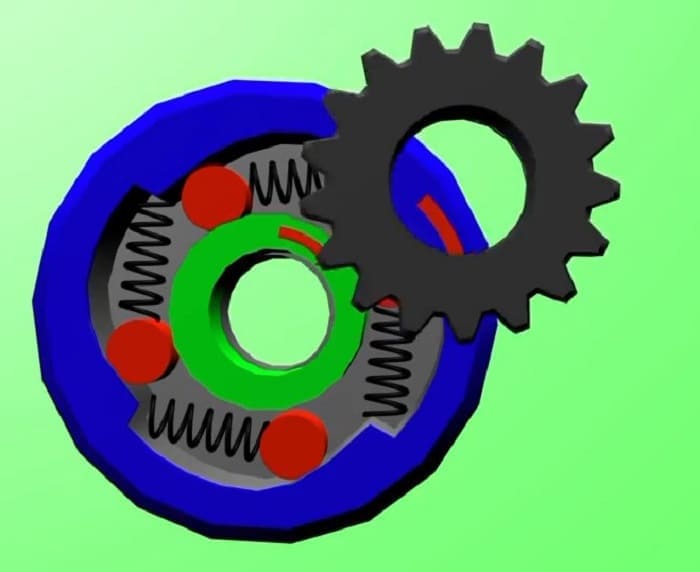

Бендикс тоже имеет свое устройство и часто называется обгонная муфта или муфта свободного хода. Проблема состоит в том, что его шестерня должна заставить маховик вращаться с частотой не меньше 100 оборотов в минуту. При этом сама она вращается с частотой 1000 оборотов в минуту. В момент, когда двигатель заводится, его коленвал начинает вращаться с большой частотой, около 1000 оборотов и если шестерня бендикса остается в зацеплении, она будет вращаться 10000 оборотов в минуту, в результате чего стартер выйдет из строя. Чтобы этого не произошло, в бендиксе предусмотрен специальный механизм, препятствующий передаче вращения от маховика на вал якоря.

Основные неисправности

Несмотря на то что устройство стартера достаточно простое, периодически возникают проблемы, о которых лучше знать заранее. Часто случается так, что от корпуса отстают и падают магниты. Данная неисправность легко устраняется, достаточно приклеить их обратно, что можно сделать даже самостоятельно.

Со временем изнашиваются опорные втулки, на них упирается якорь, который начинает вибрировать и биться, ухудшая контакт щеток и коллектора. Это приводит к нестабильной работе стартера, искрению, выгоранию щеток. Нужно проточить коллектор, заменить щетки и втулки.

Еще одна часто встречающаяся проблема – износ роликов бендикса. В этом случае вал якоря просто не проворачивает шестерню, а она не крутит маховик. Чтобы решить проблему, требуется заменить бендикс.

Но чаще всего выходит из строя втягивающее реле. Например, когда залипает пятак, который под воздействием высокого тока приваривается к контактам. Тогда при выключении зажигания, якорь стартера продолжает вращаться, поскольку основной контакт не разомкнут. Чтобы устранить проблему, нужно просто снять минусовую клемму аккумулятора, затем достаточно просто почистить пятак, но иногда нужно менять все втягивающее реле.
