Схема реле стартера камаз 5320

Схема реле стартера камаз 5320

Сборник электросхем для грузовика Камаз. Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы отопления, стеклоочистки и звуковой сигнализации, пуска двигателя. Ниже приведены электрические схемы этих систем и их описание. Имеется два варианта — для различных модификаций автомобиля Камаз.

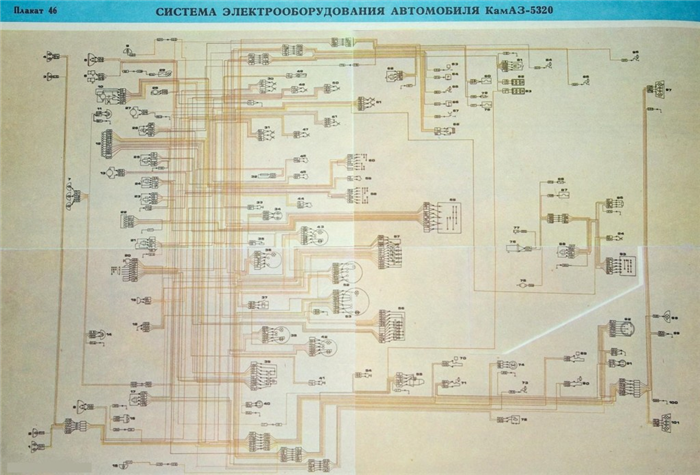

Общая электросхема КАМАЗ моделей 5320, 5410, 5511

Электросхема систем световой сигнализации КАМАЗ

Электросхема систем энергоснабжения и очистки КАМАЗ

Электросхема наружного и внутреннего освещения КАМАЗ

Второй вариант, где схемы разделены по узлам

Схема электроснабжения для всех автомобилей Камаз с генератором 800вт

Схема электроснабжения для автомобилей КамАЗ с генератором 2квт

Схема пуска двигателя Камаз

Электросхема контрольно-измерительных приборов

Схема стеклоочистки, отопления и звуковой сигнализации

Схема внутреннего освещения Камаз

Электросхема наружнего освещения

Схема наружней световой сигнализации и блокировки колес

Электропроводка КАМАЗ в помощь при поиске неисправности и замене стартера

Грузовики марки КАМАЗ оснащены стартером Ст-142б с напряжением в 24В и силой тока на холостом ходу до 130 Ампер. Для его запуска необходим поворот ключа в нефиксируемое положение. Как только запуск состоялся, ключ отпускается.

Его действие происходит таким образом:

  • проходящий через тяговое реле ток от аккумуляторных батарей производит сцепление зубчатого венца маховика и шестерни привода с одновременным замыканием контактов питания стартера.
  • создается вращение якоря с передачей крутящего момента на маховик через шестерню привода.
  • они разъединяются после того, как двигатель начинает работать в автономном режиме.

Общие сведения о системе пуска

Электропроводка на КАМАЗ представляет собой довольно сложную систему, а стартер в ней является, по сути, электродвигателем, оснащенным тяговым реле. Также можно узнать на нашем сайте кому и зачем нужна схема электропроводки КАМАЗ 5320

  • Располагается он на картере маховика с водительской стороны.
  • Крепится при помощи 3-х болтов и шпильки.
  • Электрический двигатель стартера последовательного возбуждения работает от постоянного тока.

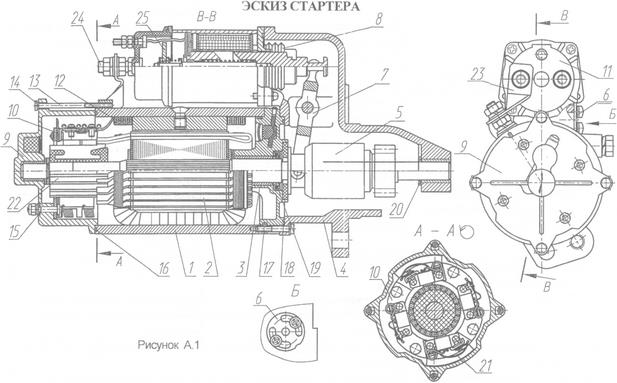

Устройство стартера

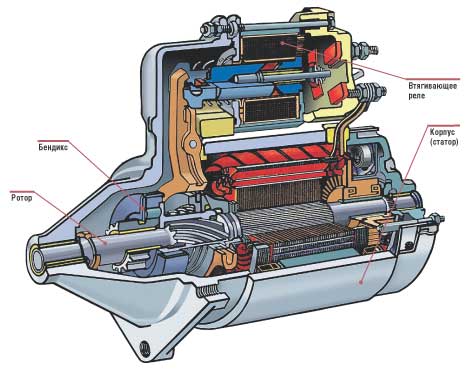

Кроме самого корпуса в нем насчитываются такие составляющие, как:

  • якорь,
  • обмотка возбуждения,
  • щетка и коллектор,
  • вал привода,
  • две крышки (передняя и задняя).

Корпус устройства выполняет роль магнитопровода с закрепленными на нем сердечниками. Передняя крышка стартера закрывает непосредственно механизм привода, в то время, как задняя – узел со щетками и коллекторами. В обмотке возбуждения применяют провод из меди прямоугольного сечения.

Один его конец выходит на изолированный вывод корпуса, другой – на положительные щетки. Изолирование витков обмотки происходит с помощью пропитанной кабельной бумаги.

Основные элементы пускового устройства

Основные симптомы неисправной работы пускового устройства

Для определения возможных неисправностей стартера придется обратить внимание на его поведение, а также издаваемые звуки.

  • Так, если тяговое реле срабатывает, но коленчатый вал не проворачивается, начнем с проверки заряда аккумуляторов. Причиной может быть засорение грязью и пылью щеток либо коллектора. При этом само тяговое реле может иметь подгоревшие или окисленные контакты.
  • После запуска двигателя может продолжаться вращение якоря стартера. Это может означать, что сломались пружины реле, которые необходимо заменить новыми. Может произойти приваривание контактного диска к болтам. В данном случае нам понадобится схема проводки КАМАЗ, чтобы зачистить сам диск и болты, либо заменить их. При необходимости может потребоваться замена реле блокировки стартера.
  • Другая ситуация – при попытке запуска наблюдаются характерные щелчки, которые издает тяговое реле. В таком случае необходимо начать с проверки контактных соединений в цепи самого реле и восстановления надежности контактов. В случае необходимости, может понадобиться и замена самого втягивающего.

Обратите внимание! Может отсутствовать контакт между щетками и коллектором, и в этом случае меняются либо сами щетки, либо их пружины.

  • Если проводка на КАМАЗ была собрана с нарушением регулировки контактов в момент замыкания, включение стартера будет сопровождаться скрежетом шестерни привода. Понадобится регулировка зазора между упорной шайбой и шестерней. При попытке запуска двигателя может наблюдаться скрежет шестерен, но запуска не происходит.

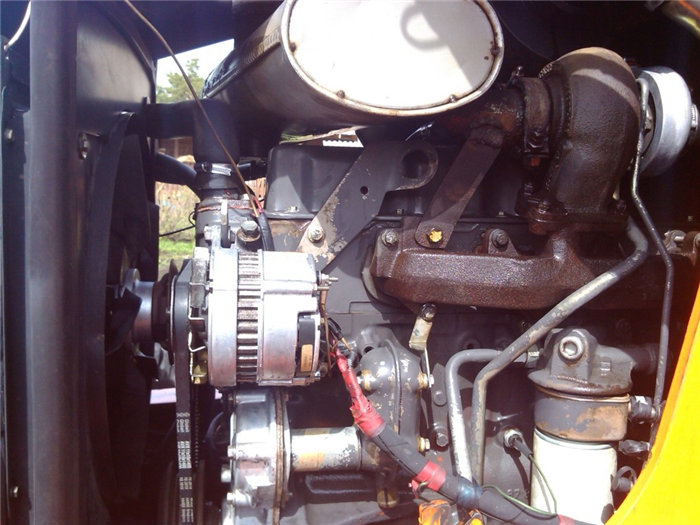

Визуально проверяем состояние контактов и жгутов проводки

Это значит, что дело может быть в неверно отрегулированном моменте замыкания контактов тягового реле. Или же торцы зубьев шестеренки маховика либо привода забились. В таком случае придется или заменять шестерни новыми или попытаться восстановить зубья. Реанимируют их способом наплавки.

Совет: Как минимум, сначала попытайтесь зачистить на них неровности.

Возможна ситуация, когда вращения якоря продолжаются, но коленчатый вал не проворачивается, что означает, что между ними нет взаимодействия. Прежде всего, проверьте правильность регулировки стартера. После этого убедитесь в том, что зубья шестерен привода и венца маховика находятся в неизношенном состоянии.

Приступаем к демонтажу стартера КАМАЗ

Для того чтобы провести ремонтные работы, нам потребуется специальный стенд, на котором будем разбирать данный блок, и схема электропроводки КАМАЗ.

Схема кликабельна — 1600х1088

Демонтаж этого блока начинается с того, что отключаем «массу». Если возникают сложности , прочтите статью проблема с «массой» на нашем сайте.

После этого поднимаем кабину и отсоединяем ту проводку, которая подходит к реле стартера.

Итак, наши действия будут следующими:

  1. откручиваем гайки на корпусе стартера и на крышке реле;
  2. снимаем перемычки, соединяющие обмотку возбудителя и выводной болт тягового реле;
  3. далее необходимо отвинтить гайки, крепящие траверсу, расположенные со стороны коллектора;
  4. откручиваем замковые шайбы;
  5. снимаем крышку со стороны нахождения коллектора после откручивания болтов;

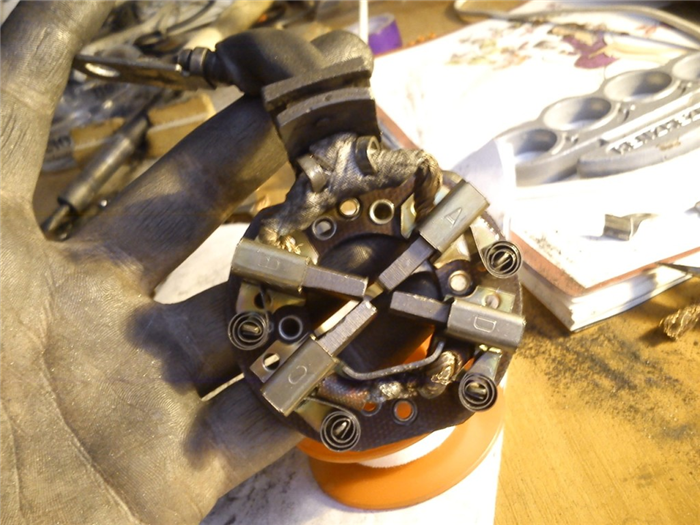

  6. выкручиваем винты, которыми крепятся щетки к траверсе;
  7. можно, наконец, снимать сами щетки;
  8. выкручиваем винт регулировочного фланца и демонтируем ось рычага;
  9. крышка привода закреплена винтом – выкручиваем его;
  10. снимаем реле одновременно с якорем;
  11. отгибаем замковые шайбы и выкручиваем болты;
  12. крышку привода демонтируем одновременно с самим приводом и рычагом;
  13. заканчиваем снятием упорной шайбы, после чего извлекается якорь стартера.

Теперь устройство готово к диагностике либо ремонту, если остальная проводка на КАМАЗе в исправности.

На что нужно обратить внимание

Как проходит проверка разобранного стартера

Разберем основные этапы проверки работоспособности:

  • Проверяем тяговое реле. Для этого подводим «+» от АКБ непосредственно к тому выводу, который втягивает обмотку реле. Реле будет рабочим, если слышен щелчок и происходит вращение электродвигателя. Если двигатель не вращается, то нужно проверить контрольной лампой, есть ли напряжение на контактном болту. Подобная проверка нужна и гражданским владельцам.

Важно! В случае, когда лампа горит, значит, реле исправно.

  • Проверяем реле включения стартера. Находится оно под панелью предохранителей. Подводим «+» к выводу «К». Если есть щелчки контактов, а контрольная лампа горит при подключении к проводу черного цвета, это говорит о том, что реле включения работает.

Внутренние элементы пускового устройства

  • Проверка реле блокировки устройства. Его не удастся проверить обычной контрольной лампой, т.к. собирается оно из полупроводниковых приборов. Узнать его работоспособность можно только с помощью специального прибора. Однако выход его из строя не обязательно приведет к проблемам запуска двигателя.
  • Проверяем электромотор стартера. Проверить его исправность необходимо на стенде, в разобранном виде. Данная процедура является наиболее сложной и трудоемкой и занимает около получаса.
Читать еще:  Втягивающее реле стартера форд

Как правило, проверка работоспособности этого пускового устройства происходит по таким факторам, как величина используемого тока и частота вращения на холостом ходу. Полученные данные сверяются с теми, которые предусмотрены для данного типа стартера.

В завершение

Проводка КАМАЗ, как и работа стартера, требуют периодических профилактических работ. Несмотря на то, что этот блок обычно служит довольно долго, продлить срок его эксплуатации можно своевременной квалифицированной помощью.

Схема реле стартера камаз 5320

Библиографическая ссылка на статью:
// Современная техника и технологии. 2012. № 5 [Электронный ресурс]. URL: http://technology.snauka.ru/2012/05/946 (дата обращения: 07.02.2019).

канд. техн. наук Гумелёв В.Ю.,

канд. техн. наук Картуков А.Г.,

Реле блокировки стартера 2612.3747 служит для автоматического отключения и блокировки включения стартера при работающем двигателе. Оно устанавливается на двигателях автомобилей семейств КамАЗ и УРАЛ [1, 2].

Внешний вид и установка реле в кабине автомобиля УРАЛ-4320-31 представлены на рисунках 1 и 2. Реле установлено слева от рулевой колонки под панелью приборов.

а – внешний вид реле; б – расположение элементов на монтажной плате

Рисунок 1 – Реле блокировки стартера 2612.3747

а – крепление реле; б – размещение и подключение реле при помощи штекерного разъема

Рисунок 2 – Установка реле блокировки стартера 2612.3747

в кабине автомобиля УРАЛ-4320-31

Реле срабатывает при частоте вращения коленчатого вала двигателя (500-600) мин -1 при температуре плюс 20 0 С, размыкая цепь питания обмотки (катушки) тягового реле стартера. С возрастанием температуры срабатывание реле происходит при меньших частотах вращения и наоборот.

За счет автоматизации отключения стартера после пуска двигателя значительно повышается надежность работы системы электростартерного пуска и срок службы стартера. Информация о частоте вращения вала поступает в реле блокировки с одной из фаз генератора 1702.3771 – вывод «W» (Г 288Е – вывод «Л1»).

Техническая характеристика реле блокировки стартера 2612.3747 представлена в таблице.

Таблица – Основные характеристики реле блокировки стартера 2612.3747

блокировка / работа стартера

не более 80 / 300

Автоматическое отключение стартера

при UВХне менее 2,5 В

Подключение реле блокировки стартера к бортовой сети автомобиля представлено на рисунке 3 ,а его принципиальная электрическая схема на рисунке 4.

Рисунок 3 Подключение реле блокировки стартера 2612.3747

к бортовой сети автомобиля

Функционально реле измеряет частоту поступающих от фазы генератора (датчика) импульсов и вырабатывает сигнал отключения стартера. Измерение частоты происходит путем измерения напряжения на конденсаторе С6. Напряжение фазы генератора использовать непосредственно не представляется возможным. Поэтому выходной сигнал с фазы генератора, являющийся одновременно входным сигналом реле блокировки, преобразуется в реле так, что в измерительное устройство поступает сигнал уже одной амплитуды и формы. При этом условии среднее напряжение на конденсаторе С6 будет пропорционально лишь частоте импульсов датчика.

вывод 1 – фиолетовый провод к корпусу («масса» автомобиля); вывод 2 – синий провод от вывода «КЗ» выключателя стартера и приборов; вывод 3 – желтый провод от вывода 85 реле стартера (от катушки реле стартера); вывод 4 – оранжевый провод от тахометра (переменное напряжение вывода «W» генератора); вывод 6 – серо-зеленый провод от вывода 86 реле стартера, подключенного к выводу «СТ» выключателя стартера и приборов

Рисунок 4 –Принципиальная электрическая схема реле блокировки стартера 2612.3747

Сигнал, поступающий с фазы генератора, проходит через цепочку С1-R1, где происходит отсечка постоянной составляющей. Конденсатор С1 вместе с резистором R2 являются дифференцирующей цепочкой. В итоге на резисторе R2 формируются чередующиеся короткие импульсы разной полярности. Диод V1 отсекает импульсы отрицательной полярности, а импульсы положительной полярности подаются на базу транзистора V2 и транзистор открывается, при этом на его коллекторе формируются близкие по форме к прямоугольным импульсы. Цепочка R6 – R7 предназначена для температурной стабилизации работы схемы (резистор R7 имеет обратную зависимость температуры от сопротивления). Заряд конденсатора С6 осуществляется сигналами в виде последовательных прямоугольных импульсов, при этом сигналы на конденсаторе будут иметь пилообразную форму. С увеличением частоты вращения коленчатого вала двигателя возрастает частота следования прямоугольных импульсов на коллекторе транзистора V2. Время разряда конденсатора С6 сокращается и за более короткий промежуток времени он не успевает сколько-нибудь заметно разрядиться, поэтому среднее значение напряжения на нем существенно увеличивается.

При достижении установленной частоты вращения коленчатого вала двигателя (определенной частоты следования прямоугольных импульсов) напряжение на конденсаторе С6 достигает значения пробоя стабилитрона V8. При его пробое положительный сигнал подается на базу транзистора V9, последний открывается и переходит в состояние насыщения. Сопротивление насыщенного транзистора очень мало и, по существу цепь эмиттер – база транзистора V11 закорачивается и транзистор запирается. В коллекторную цепь транзистора V11 включена обмотка (катушка) реле стартера 738.3747-20, ток по которой может протекать только при открытом транзисторе V11. Следовательно, при запирании транзистора V11 происходит обесточивание обмотки реле стартера, контакты его размыкаются и выключают тяговое реле стартера. Как только транзистор V11 запирается, напряжение на его коллекторе возрастает и через цепочку R11 – R10 подается на базу транзистора V9, удерживая его в открытом состоянии независимо от того, с какой частотой вращается коленчатый вал двигателя.

Режим работы реле блокировки стартера определяется, по существу, двумя состояниями стабилитрона V8: стабилитрон закрыт (транзистор V9 закрыт, транзистор V11 открыт и по обмотке реле стартера протекает ток); стабилитрон пробит (транзистор V9 открыт и находится в состоянии насыщения, транзистор V11 закрыт и обмотка реле стартера обесточена).

Повторное включение стартера после первой неудачной попытки пуска возможно только после предварительного перевода ключа выключателя приборов и стартера в положение “Выключено”. Блокировка включения стартера выключается при отказе фазы генератора переменного тока, которая является датчиком частоты вращения коленчатого вала, или при обрыве в цепи датчика. В указанных случаях стартер не отключается автоматически, его отключение после пуска двигателя осуществляется только после перевода выключателя стартера и приборов из нефиксированного положения II в фиксированное положение I [3].

Типичным признаком отказа реле блокировки может быть обесточивание обмотки реле стартера при любых частотах вращения коленчатого вала. При такой неисправности невозможно включить стартер и необходимо в первую очередь проверить цепь реле блокировки. При проверке с помощью контрольной лампы исправности цепи реле блокировки следует включить выключатель аккумуляторных батарей, а затем выключатель стартера и приборов в нефиксированное положение «II». Контрольная лампа напряжением 24 В мощностью (1-3) Вт в последовательности, представленной на рисунке 5 а, б подключается к выводам реле.

а, б – последовательность подключения контрольной лампы к выводам реле блокировки стартера; в – подключение к корпусу катушки реле стартера при неисправном реле блокировки стартера для электростартерного пуска двигателя

Рисунок 5 – Проверка исправности цепи и реле блокировки

стартера 2612.3747
с помощью контрольной лампы

Читать еще:  Предохранитель на стартер ваз 2107 инжектор

Если при подключении контрольной лампы к выводам 2, 3, 6 реле при каждом подключении лампа горит, а при подключении контрольной лампы к выводу 1 реле она не горит, то реле блокировки неисправно и его необходимо заменить или отправить в ремонт. Если при подключении к выводу 1 реле блокировки лампа горит, то, возможно, отсутствует контакт вывода 1 с корпусом и поэтому реле стартера не срабатывает (не слышно характерного «щелчка» его контактов).

Если после пуска двигателя от вывода «W» (Л1) генератора переменное подается на вывод 4 реле блокировки, а стартер автоматически не отключается (стартер отключается только ключом выключателя стартера и приборов), реле блокировки неисправно и его необходимо заменить или отправить в ремонт.

На рисунке 6 представлена монтажная схема реле блокировки стартера. Рассмотренная выше неисправность возникает при пробое транзистора V9 или стабилитрона V8. Данный отказ определяют путем измерения прямого и обратного сопротивления стабилитрона или транзистора с помощью тестера.

При обрыве диода V1 во входной цепи реле и при пробое транзистора V11 не происходит отключение стартера при выходе двигателя на номинальную частоту вращения. Данный отказ определяют путем измерения тестером прямого и обратного сопротивления диода и транзистора. При ремонте неисправные элементы схемы необходимо заменить.

Рисунок 6 – Монтажная схема реле блокировки стартера 2612.3747

Причиной неисправности в работе реле может быть также отсутствие сигнала от генератора на входе реле (вывод 4) и тогда реле не отключает стартер в автоматическом режиме. Блокировка включения стартера выключается при отказе фазы генератора переменного тока, которая является датчиком частоты вращения коленчатого вала, или при обрыве в цепи датчика. Необходимо найти и устранить причину неисправности.

Неисправные элементы схемы определяются с помощью тестера при подаче на вывод 4 реле блокировки переменного напряжения различной частоты [3]. При этом выводы 2, 3, 6 реле должны быть подключены к плюсу источника постоянного тока напряжение 24 В, а вывод 1 – к его минусу.

Отказы реле блокировки могут также иметь следующие признаки: преждевременное срабатывание реле, в результате чего при неустойчивой работе двигатель глохнет; запаздывание срабатывания реле приводит к отключению стартера при больших частотах или после отключения стартера водителем.

Если нет возможности заменить или отремонтировать реле, то для электростартерного пуска двигателя необходимо отсоединить желтый провод от штекерного разъема подключения реле (от вывода 3) и подсоединить его к корпусу, как показано на рисунке 5 в.

При таком подключении реле стартера следует помнить, что отсутствуют автоматическое отключение и блокировка включения стартера. Поэтому водителю следует быть внимательным при пуске и работе двигателя.

1 Акимов, С.В. Электрооборудование автомобилей [Текст] / С. В. Акимов, Ю. П. Чижков – М.: ЗАО «КЖИ» «За рулем», 2004. – 384 с.

2 Чижков, Ю.П. Электрооборудование автомобилей. Курс лекций. Ч.1 [Текст] / Ю. П. Чижков – М.: Машиностроение, 2002. – 240 с.

3 Данов, Б.А. Электрооборудование автомобилей КамАЗ [Текст] / Б. А. Данов, В.Д. Рогачев – М.: Транспорт, 2000. – 126 с.

Связь с автором (комментарии/рецензии к статье)

Оставить комментарий

Вы должны авторизоваться, чтобы оставить комментарий.

Если Вы еще не зарегистрированы на сайте, то Вам необходимо зарегистрироваться:

&copy 2019. Электронный научно-практический журнал «Современная техника и технологии».

ЭЛЕКТРООБОРУДОВАНИЕ (схемы)

Электрооборудование автомобилей состоит из следующих систем: электроснабжения, световой сигнализации, наружного и внутреннего освещения, контрольно-измерительных приборов; системы ото­пления, стеклоочистки и звуковой сигнализации, пуска двигателя.

Ниже приведены электрические схемы этих систем и их описание. На схемах рядом с условным изображе­нием элементов электрооборудования приведены но­мера подсоединяемых проводов, буквами обозначен их цвет: Б – белый; Г — голубой; Ж — желтый; 3 — зеленый; К — красный; КЧ — коричневый; О — оранжевый; Р — розовый; С — серый; Ф — фиолето­вый; Ч — черный.

Система электроснабжения (рис. 323) служит для питания потребителей при работающем двигателе. Источниками электроэнергии являются две аккуму­ляторные батареи 6, соединенные последовательно, генераторная установка 2, подключенная параллель­но аккумуляторным батареям. Отрицательный вы­вод аккумуляторных батарей подсоединен к корпусу автомобиля через выключатель 7 массы с дистанци­онным управлением.

Схема оборудована реле 1, разрывающим цепь обмотки возбуждения генератора при работе ЭФУ. Кроме того, при рабочем положении ключа выклю­чателя 13 приборов и стартера ток не подается к кнопке 8 дистанционного выключателя массы, что предотвращает случайное выключение массы при работающем двигателе (выключение аккумулятор­ных батарей возможно только после отключения генератора от системы электрооборудования уста­новкой ключа выключателя приборов и стартера в нейтральное положение).

Система световой сигнализации (рис. 324) пред­назначена для оповещения водителей других тран­спортных средств о совершении поворота (разво­рота) или торможения, а также для сигнализации о состоянии сборочных единиц автомобиля, влияю­щих на безопасность движения.

К системе световой сигнализации относятся: ава­рийная световая сигнализация, сигнализация тор­можения, указатели поворота и контрольные лампы включения указателей поворота автомобиля и при­цепа, контрольные лампы блокировки межосевого дифференциала, стояночной тормозной системы, падения давления воздуха в контурах пневмоприво­да тормозных механизмов, объединенные в блоки контрольных ламп, а также соответствующие пере­ключатели, выключатели и реле.

Выключатель 8 аварийной световой сигнализации обеспечивает одновременное включение всех указа­телей поворота в прерывистом режиме. При этом загорается контрольная лампа, вмонтированная в ручку выключателя; контрольные лампы указателей поворота в блоке контрольных ламп могут не све­тить. Включение указателей поворота осуществляется комбинированным переключателем 5 при рабочем положении выключателя приборов и стартера. Кон­тактно-транзисторный реле-прерыватель 3 обеспе­чивает прерывистый режим работы указателей пово­рота автомобиля и прицепа; о работе указателей сигнализируют лампы (отдельно для автомобиля и прицепа) в блоке 26 контрольных ламп.

Сигнал торможения в задних фонарях включается при срабатывании тормозных систем автомобиля. При этом замыкаются контакты пневмоэлектричес-кого датчика 13 включения сигнала торможения, срабатывает промежуточное реле 15 сигнала тормо­жения и светят лампы сигнала торможения задних фонарей. Цепи сигнала торможения включены в цепь источника питания через амперметр, минуя выключатель приборов и стартера.

Сигнал торможения включается также при вклю­чении стояночной тормозной системы. При этом замыкаются контакты датчика 20, установленного в контуре III пневмопривода тормозных механизмов, и загорается контрольная лампа. В цепи питания контрольной лампы включения стояночной тормоз­ной системы установлен реле-прерыватель 21, вслед­ствие чего лампа горит прерывистым светом. Одно­временно через промежуточное реле замыкаются цепи ламп сигналов торможения задних фонарей. Система наружного и внутреннего освещения (рис. 325) предназначена для обеспечения безопасности движения автомобиля, а также освещения рабочего места водителя. К системе наружного и внутреннего освещения автомобиля относятся фары головного света, противотуманные фары, передние фонари, задние фонари, подкапотная лампа, плафоны осве­щения вещевого ящика и спального места, патроны с лампами освещения приборов, плафоны кабины, переносная лампа.

Соединение всех потребителей с источником пи­тания выполнено по однопроводной схеме за ис­ключением плафона 4 вещевого ящика, минусовый вывод которого выведен на панель предохранителей. Включение ближнего и дальнего света фар 3 и 11, противотуманных фар 1 и 2 и габаритных огней осуществляется комбинированным переключателем 19 непосредственно от источника питания через амперметр.

Цепи фар ближнего света и противотуманных фар защищены термобиметаллическими предохра­нителями ПР310, установленными на панели пре­дохранителей. Цепь фар дальнего света защищена отдельным предохранителем того же типа. Цепь габаритных огней и ламп освещения приборов за­щищена автоматическим термобиметаллическим предохранителем типа 13.3722. Система контрольно-измерительных приборов (рис. 326) предназначена для контроля режима работы агрегатов и отдельных сборочных единиц автомоби­ля, а также определения скорости движения. Конт­рольно-измерительные приборы состоят из указате­
лей и датчиков. Все указатели установлены на щитке приборов в кабине водителя, датчики расположенына агрегатах шасси и двигателя.

Читать еще:  Установка стартера на урал

Электрическое соединение приборов выполнено по однопроводной схеме. Отрицательным выводом является щиток приборов, соединенный с общей массой автомобиля; приборы соединены между со­бой параллельно через выключатель приборов и стартера.

Рис. 323 . Электрическая схема системы электроснабжения: 1 — реле отключения обмотки возбуждения генератора; 2 — генератор; 3 — блок предохранителей; 4 — реле стартера; 5 — стартер; 6 — батареи аккумуляторные; 7 — выключатель массы; 8 — кнопка дистанционного выключателя массы аккумуляторных батарей; 9 — реле электродвигателей отопителя; 10 — амперметр; 11 -предохранители 13.3722 (7.5 А); 12 — предохранитель ПР310 (10 А); 13 — выключатель приборов и стартера; I — к термореле ЭФУ

Рис. 324. Электрическая схема системы световой сигнализации: 1, 2 — фонари передние левый и правый; 3 — реле-прерыватель указателей поворота и аварийной сигнализации; 4 — предохранитель плавкий ПР 119 (6 А); 5 — переключатель света комбинированный; 6 — предохранитель 13.3722 (7,5 А); 7 — предохранитель ПР 310 (10 А); 8 — выключатель аварийной световой сигнализации; 9, 10 — указатели поворота правый и левый; 11, 12 — фонари задние левый и правый; 13 -выключатель сигналов торможения; 14 — выключатель электромагнитного клапана прицепа; 15 — реле сигналов торможения; 16 — сигнал звуковой (зуммер); 17, 18, 19 — выключатели сигнализаторов падения давления в ресиверах пневмопривода тормозных механизмов; 20 — выключатель сигнализатора стояночной тормозной системы; 21 — реле-прерыватель сигнализатора включения стояночной тормозной системы; 22 — выключатель света заднего хода; 23 — фонарь заднего хода; 24 — розетка прицепа 24 В; 25 — выключатель сигнализатора блокировки межосевого дифференциала; 26, 28 -блоки сигнализаторов; 27 — выключатель сигнализатора засоренности масляного фильтра; I — к выключателю приборов и стартера; II — к указателю температуры охлаждающей жидкости; III — к указателю тахометра; IV — к указателю спидометра

Рис. 325. Электрическая схема системы наружного и внутреннего освещения: 1, 2 — фары противотуманные правая и левая; 3, 11 — фары головного света правая и левая; 4 — плафон вещевого ящика; 5 — выключатель плафонов; 6 — фонари автопоезда; 7 — выключатель фонарей автопоезда; 8 — реле электродвигателей отопителя; 9, 10 — плафоны кабины левый и правый; 12 -выключатель противотуманных фар; 13 — реле сигналов торможения; 14 — выключатель электромагнитного клапана прицепа; 15, 16 — фонари задние правый и левый; 17, 18 — фонари передние правый и левый; 19 — переключатель света комбинированный; 20 — предохранитель 13.3722 (7,5 А); 21 — предохранитель ПР 310 (10 А); 22 — выключатель освещения приборов; 23 — лампа подкапотная; 24 — выключатель аварийной световой сигнализации; 25 — розетка переносной лампы; 26 — розетка семиконтактная; 27 — указатель давления масла; 28 — указатель уровня топлива; 29 — спидометр; 30 — тахометр; 31 — указатель температуры охлаждающей жидкости; 32 — амперметр; 33 — манометр; I — к выключателю приборов и стартера

Рис. 326. Электрическая схема системы контрольно-измерительных приборов: 1 — указатель уровня топлива; 2 — датчик указателя уровня топлива; 3 — предохранитель 13.3722 (7,5 А); 4 — датчик указателя температуры охлаждающей жидкости; 5 — датчик перегрева охлаждающей жидкости; 6 — датчик аварийного давления масла; 7 — датчик указателя давления масла; 8 — указатель давления масла; 9, 11 — блоки контрольных ламп; 10 — указатель температуры охлаждающей жидкости; 12 -генератор; 13 — тахометр; 14 — спидометр; 15 — датчик спидометра; I — к выключателю приборов и стартера

Система отопления предназначена для поддер­жания оптимального температурного режима в ка­бине при снижении температуры окружающего воз­духа. Электродвигатели 1 (рис. 327) нагнетают воз­дух, проходящий через радиатор отопителя кабины. При установке электродвигателей обращать внима­ние на направление вращения их валов. В системе применяется реверсивный электро­двигатель МЭ 250. При подсоединении положитель­ного полюса источника напряжения к красному проводу электродвигателя включается правое вра­щение, а отрицательного полюса — левое вращение. Электродвигатели соединены параллельно или последовательно и могут работать в двух режимах. Управление режима осуществляется с помощью кла­вишного переключателя, расположенного в кабине. Система звуковой сигнализации включает пневмо-и электрозвуковые сигналы 12 (см. рис. 327), пред­назначенные для обеспечения безопасности движе­ния, и звуковой сигнал 11 (зуммер), указывающий на аварийное падение давления в контурах пневмо­привода тормозных механизмов автомобиля, для внутренней сигнализации в кабине.

Звуковой пневмосигнал включается нажатием кноп­ки справа на комбинированном переключателе света.

При давлении воздуха и в пневмосистеме 392,3. 686,5 кПa (4. 7 кгс/см 2 ) звук должен быть чистым.

Электрозвуковые сигналы 12 расположены под кабиной на передней поперечине рамы и включа­ются перемещением рукоятки комбинированного переключателя вверх; питание сигналов 12 осуще­ствляется через промежуточное

реле 13, установ­ленное на нижней панели приборов.

Сигнал 11 установлен под панелью приборов и включен в цепь сигнализации падения давления в контурах пневмопривода тормозных механизмов. С массой автомобиля сигнал соединен через блок кон­трольных ламп и датчики падения давления воздуха; звучит он одновременно с загоранием любой из четырех контрольных ламп, сигнализирующих о снижении давления воздуха в одном из контуров.

Схема системы пуска двигателя приведена на рис. 100.

Схемы электрооборудования автомобилей моделей 5320 и 55102 различаются наличием дополнительного электрооборудования механизма подъема платфор­мы на автомобиле мод. 55102:

— двух электромагнитных клапанов подъема и опускания платформы;

— электромагнитного клапана распределителя гидросистемы;

— электромагнитного клапана коробки отбора мощности;

— выключателя коробки отбора мощности;

— переключателя распределителя гидросистемы;

— переключателя механизма подъема платформы.
В отличие от автомобиля мод. 55102 на авто­мобиле мод. 55111 отсутствуют:

— опознавательные фонари автопоезда и их вы­ключатель;

— электромагнитный клапан пневматического звукового сигнала;

— электромагнитный клапан распределителя гид­росистемы и его переключатель.

На автомобиле-тягаче мод. 53212 в отличие от автомобиля мод. 5320 устанавливаются:

— плафон освещения спального места (допол­нительно);

— выключатель приборов и стартера с противо­угонным устройством.

На седельном тягаче мод. 5410 по сравнению с автомобилем мод. 5320 установлены дополнительно плафон освещения спального места и фара осве­щения седельно-сцепного устройства.

Седельный тягач мод. 54112 в отличие от авто­мобиля мод. 5410 имеет выключатель приборов и стартера с противоугонным устройством.

Рис. 327. Электрическая схема систем отопления, звуковой сигнализации и стеклоочистки: 1 — электродвигатель отопителя; 2 — переключатель электродвигателей отопителя; 3 — стеклоочиститель; 4 — реле электродвигателей отопителя; 5 -предохранитель 13.3722 (7,5 А); 6 — предохранитель ПР 310 (10 А); 7 — переключатель стеклоомывателя; 8 — стеклоомыватель, 9 — переключатель стеклоочистителя; 10 — переключатель света комбинированный; 11 — сигнал звуковой (зуммер); 12 -сигналы тональные; 13 — реле звуковых сигналов; I — к выводу AM выключателя приборов и стартера; II — к выводу КЗ выключателя приборов и стартера; III — к реле сигналов торможения; IV — к блоку сигнализаторов

СХЕМЫ ЭЛЕКТРИЧЕСКИЕ ФУНКЦИОНАЛЬНЫЕ

На всех схемах единый перечень элементов, зоны расположения элементов в полумонтажных схемах могут незначительно отличаться (рис. 328-337).
